Как правильно распаять входные цепи

ДимДимыч

By ДимДимыч
in Help for beginners

 Share

Recommended Posts

Normann Local

Normann

Posted
Posted

По току допуск ~9%, если посчитать точнее... В общем-то больше интересует именно влияние незначительного недокала - перекала на работу именно этих ламп (субъективное) в НЕэкстремальном режиме по току катода.

  • Replies 202
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Normann
Normann

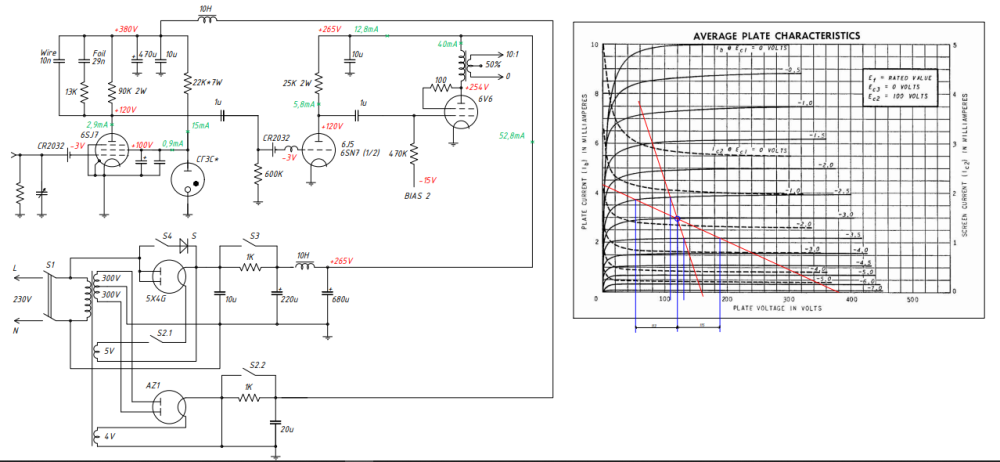

Небольшой первичный отчёт. Запустил я бестрансформаторный корректор. Вчера слушал. Идея полностью оправдалась, потенциал на высоте! Трансы пока временные (32:1), но даже с ними музыка звучит очень! С

юрий робертович
юрий робертович
юрий робертович
юрий робертович

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted
27 минут назад, Normann сказал:

что лучше для лампы, перекал или недокал?

Плохо и то и другое. Если укладываться в десятипроцентный допуск, то недо - лучше. Но только в допуске! Стабить, например, на уровне 6В и будет хорошо. Если углубляться, то помнить про ток, который важнее напряжения.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
7 минут назад, Stan Marsh сказал:

Плохо и то и другое. Если укладываться в десятипроцентный допуск, то недо - лучше. Но только в допуске! Стабить, например, на уровне 6В и будет хорошо. Если углубляться, то помнить про ток, который важнее напряжения.

Ага, понятно. Я укладываюсь в -3,5% Ресурс при недокале чуть больше будет?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, Normann сказал:

Ресурс при недокале чуть больше будет?

Так считают Пароль, Кацнельсон и прочие.

Цитата

Понижение напряжения накала на 3...5% обычно благоприятно влияет на работу лампы, но это возможно только в случае стабилизированного напряжения накала. При дальнейшем уменьшении повышается интенсивность отравления катода, заметно падают значения основных параметров.



  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

У Пароля есть график отказов при повышенном/пониженном напряжении. Ничего там особенно драматического. Из собственного: УНЧ на косвеннонакальных, правда, лампах(6Н9С, 6Н5С) с напряжением накала 5,7(не стабилизирован) работает лет двадцать без замены ламп.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted
11 minutes ago, Stan Marsh said:

У Пароля есть график отказов при повышенном/пониженном напряжении. Ничего там особенно драматического. Из собственного: УНЧ на косвеннонакальных, правда, лампах(6Н9С, 6Н5С) с напряжением накала 5,7(не стабилизирован) работает лет двадцать без замены ламп.

Катоды дохнут в основном от отравления, кроме чисто вольфрамовых.
1-е - вакуум
2-е - температура
там же написано, что при вариациях сети более 3% надо стабилизировать

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

Для ламп с нормируемым напряжением накала стабилизируется напряжение, для ламп с нормируемым  током накала ( "токовых" серий) - стабилизируется ток. Нет повода для дискуссий. Это азбука эксплуататора.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
31 minutes ago, Sergio said:

А разброс сопротивления нитей накала тоже будем учитывать при стабилизации напряжения?

В смысле? Вообще надо бы в десяток градусов температуры вписаться.
Вот лампы разных годов, сопротивление разное, ток накала разный. Эмиссия одинаковая, относительно конечно. По идее надо стабилизировать температуру катода. Можно попытаться найти зависимость эмиссии от...
Можно ли замерить температуру - наверное да. Надо знать сплав нити накала и коэффициент на длину холодных концов. И из разницы сопротивлений получить температуру нити накала. Сколько при этом будет температура косвенного катода - непонятно. Большинство ламповых стекол задерживает ИФК - использование тепловизионных камер затруднено. Точность изготовления проволоки для нитей составляет 1% по массе то есть сечению.

Normann Local

Normann

Posted
Posted

За что при этом бьёмся, при стабилизации накала? Если только за ресурс, то лично я - прохожу мимо. ) Других важных задач хватает.

Предотвращение отравления катода - другой случай. Но ведь для этого достаточно не занижать накал сверх нормы?

BAA Master

BAA

Posted
Posted
1 minute ago, Normann said:

За что при этом бьёмся, при стабилизации накала? Если только за ресурс, то лично я - прохожу мимо. )

За стабильность рабочей точки скорее. Вахи снимаю - ползает и все тут. Накрутил 5 вольтовый источник и все стало воспроизводиться.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Впрочем, некоторым исключением являются, во всяком случае стародельные, ЕСС81/2/3- они же 12аТ/U/X/Y. Воткнув последовательно 4 разных  (совсем, по типу, году, стране и изготовителю фактическому) последовательно на 48 вольт - был весьма удивлён весьма точным делением по 12 на всех :shock:.Могу добавить, что холодные сопротивления этих ламп разбежались заметно, а цвет свечения нитей в статике не был один и тот же...

Подозреваю, это как то проливает свет на вопрос - почему ЕСС /12А... так и не появились у нас, "тогда".

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
3 минуты назад, BAA сказал:

За стабильность рабочей точки скорее. Вахи снимаю - ползает и все тут. Накрутил 5 вольтовый источник и все стало воспроизводиться.

Насколько сильно они расползаются при отсутствии стабилизации? Предполагаю, что инструментально это заметно, а на слух уже нет. Мелкие биения сглаживает термокомпрессия, а медленные изменения можно ли заметить, слушая музыку?

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
33 минуты назад, Normann сказал:

За что при этом бьёмся, при стабилизации накала? Если только за ресурс...

При изменении напряжения накала меняется (в небольших пределах) и крутизна. Сложно сказать, слышно ли это, но тем не менее...

BAA Master

BAA

Posted
Posted
35 minutes ago, Normann said:

Насколько сильно они расползаются

+/- 10% по току, пентода.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
1 час назад, Сергей Ал. сказал:

При изменении напряжения накала меняется (в небольших пределах) и крутизна. Сложно сказать, слышно ли это, но тем не менее...

Это логично из-за изменений эмиссии.

По себе могу сказать, что использую пентоды исключительно во входных цепях, остальные - триоды/триодный режим. Входные накалы иногда приходится выпрямлять (но не стабилизирую). Выходные всегда питаю переменкой. Если-бы был фанатом стабилизации, то первым делом стабилизировал-бы вторую сетку, затем анодное, а уже дальше...

Может конечно и ошибаюсь, по степени влияния.

alss Proficient

alss

Posted
Posted
2 часа назад, BAA сказал:

По идее надо стабилизировать температуру катода. Можно попытаться найти зависимость эмиссии от...

Изменение цветовой температуры катода пропорционально шестой степени изменения тока накала, поэтому для стабилизации температуры катода надо стабилизировать ток (например, ГОСТ 17772 об измерении параметров фотоэлектрических приемников излучения).

Sergio Proficient

Sergio

Posted
Posted
2 часа назад, BAA сказал:

В смысле? Вообще надо бы в десяток градусов температуры вписаться.
Вот лампы разных годов, сопротивление разное, ток накала разный. Эмиссия одинаковая, относительно конечно. По идее надо стабилизировать температуру катода. Можно попытаться найти зависимость эмиссии от...
Можно ли замерить температуру - наверное да. Надо знать сплав нити накала и коэффициент на длину холодных концов. И из разницы сопротивлений получить температуру нити накала. Сколько при этом будет температура косвенного катода - непонятно. Большинство ламповых стекол задерживает ИФК - использование тепловизионных камер затруднено. Точность изготовления проволоки для нитей составляет 1% по массе то есть сечению.

Точность изготовления проволоки для нитей составляет 1% по массе то есть сечению.

Да и вообще баловство всё это (кроме сетевого стаба), хотя сам в РР анодное стабилизирую, а вот накал выпрямляю только в ФК и фильтрую многозвенным CRC фильтром, вольт эдак с 30 начиная...

А про идентичность нитей накала в лампах одного типа - это вряд ли, но питая накал последовательно никогда проблем не было.

  • 3 weeks later...
Normann Local

Normann

Posted
Posted

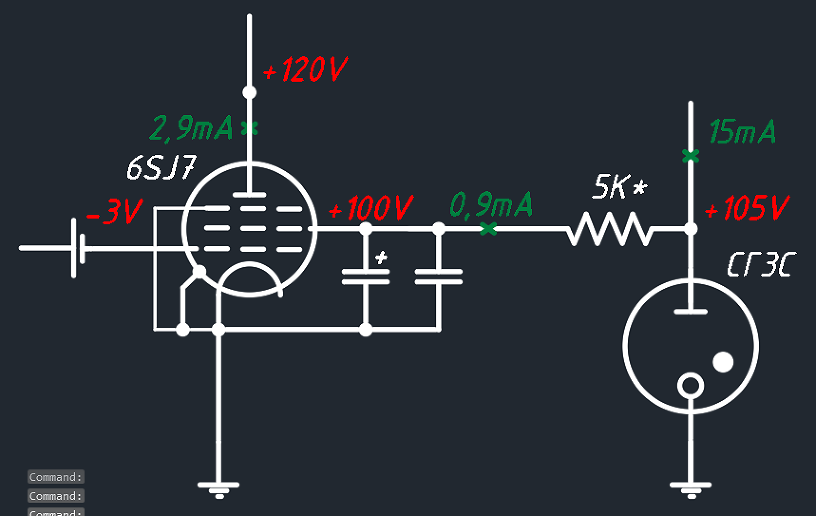

Вопрос: в чём недостатки такого способа подстройки напряжения на второй сетке пентода (резистор ~5К)? Понятно, что стабилизация будет несколько хуже, а в остальном?


Normann Local

Normann

Posted
Posted
Только что, Сергей Ал. сказал:

Стоит, наверное, зашунтировать стабилитрон конденсатором и сравнить, как это скажется на звуке.

Это каскад усилителя или фонокорректора?

Да, Сергей, это входной каскад фонокорректора.

Для начала я попробую просто подобрать стабиловольты по напряжению и постараюсь обойтись без резистора. Это резервный вариант. Заодно и посмотрю насколько шумный получится каскад.

Изначально хотелось запитать вторые сетки от отдельного БП, но места не хватает для этого, а полностью переделывать  корпуса корректора и БП  в больших габаритах не хочется.


Normann Local

Normann

Posted
Posted
Только что, юрий робертович сказал:

Только обязательно анод тоже стабилизировать

Увольте! Даже не планирую на данный момент.

  • Like (+1) 1
