Предварительные ламповые усилители (буферы)

Yaros

By Yaros
in Valve

 Share

Recommended Posts

Юрий_Б Local

Юрий_Б

Posted
Posted
1 час назад, johnson1496 сказал:

Накалы запитаны от стабов, по одному на каждую лампу (от одной обмотки на силовике отдельно на каждую лампу мост диодный, конденсатор и стаб DC/DC). Их выводы намеренно с общей землей не цеплял.

Питал по такой схеме кор, от фона избавился запитав каждую лампу от своей обмотки, и диодный мост.

  • Like (+1) 1
  • Replies 68
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Dalex
Dalex

Вот что сейчас в работе. 6Ж43П-ДР, как пред так и ушной унч, через коммутацию. С ув. Александр.

Юрий_Б
Юрий_Б

И это монтаж, не удивительно что вылезли проблемы, я макетирую как конечное изделие делаю. Усь на 6Ф3П, с обратной стороны: два ТВЗ, ТС, лампы.

Юрий_Б
Юрий_Б

Были у нас две дисциплины: спец-технология и конструирование РЭО очень полезные, многое я почерпнул оттуда, там все по полочкам разложено, что, как и почему возникают фон, возбуждение и паразитные свя

Posted Images

  • 2 months later...
Autocat Contributor

Autocat

Posted
Posted

Та же история. Предварительный с выходными трансами. Фон не сильный конечно, но заметный. Без ламп так же. Далее релюха с наушниками и вперёд! Силовик накрытый колпаком излучает во всё стороны. Сильнее вверх и в разные стороны ближе к верху. Придётся менять силовик.

SP057 Proficient

SP057

Posted
Posted
8 часов назад, Autocat сказал:

Силовик накрытый колпаком излучает во всё стороны.

Для получения эффективного экранирования требуется выполнение ряда условий, одним из главных по толщине примененного металла. Для обычной стали (сплошной сварки без щелей), как правило, 2..3 мм хорошо экранируют силовые трансформаторы. Декоративные стальные колпаки из металла толщиной менее 1 мм практически бесполезны для борьбы с наводками.

  • Like (+1) 1
Константин Proficient

Константин

Posted
Posted
В 05.11.2023 в 21:27, Autocat сказал:

Придётся менять силовик.

Попробуйте отделить силовик и сигнальные мкт от шасси площадкой из двп/фанеры 4-6мм и убрать колпак. Шасси/корпус из магнитомягкого материала, как-бы, объединяет магнитные цепи моточных изделий со всеми вытекающими. Стальные корпуса/шасси для предварительных -плохая затея.

  • Like (+1) 1
Autocat Contributor

Autocat

Posted
Posted

МКТ залитые в кожух. И дроссели. А силовик да, прикручен к шасси непосредственно. Спасибо, попробую.

Yaros Community Regular

Yaros

Posted
  • Author
Posted

Скорее всего попробовать вообще отнести силовик от шасси, чтоб на металл не наводилось.

Я пробовал на 1 см отделять от шасси (ставил силовик на прокладки). Либо да, корпус немагнитный а моточные в экраны отдельно

Карта Proficient

Карта

Posted
Posted
В 10.07.2023 в 10:06, ДимДимыч сказал:

И когда  бился  с тором от одной московской  фирмы,  ничего не помогло, кроме  стакана из  толстого  листового  пермаллоя  вокруг  тора.  Позже  на его место  стал силовик выделки нашего  великого Василия Карты,  ему не  понадобился  экран  вообще, вокруг силовика  тишина.  Все  просто.

Не совсем. На ТЗ ушло 45 писем, и на примерно 38-м до меня дошло, что надыть Два транса - накал и анод. И стали классно в ограниченном пространстве.

Пермаллоевый экран предлагать пропить, не вышло.

В 07.08.2023 в 04:17, Yaros сказал:

Доложусь в общем. Выкинул силовики - торы (Торелл) и поставил один крохоный силовик-тор от Василия Карты. Более ничего не трогал.

Все проблемы исчезли от слова совсем.

Огромная благодарность Карте за этот силовичек

На здоровье!



В 10.07.2023 в 15:44, BAA сказал:

В общем-то торы, даже без сердечника, мало рассеивают и

Нет. "Случаи разные бывают". Проверено электроникой.



Михаил SM Local

Михаил SM

Posted
Posted
9 часов назад, Autocat сказал:

МКТ залитые в кожух. И дроссели. А силовик да, прикручен к шасси непосредственно. Спасибо, попробую.

Опыт подсказывает , что на уровне макетирования буфера или преда , где есть МКТ или выходные трансформаторы , часто критично ориентация в пространстве этих МКТ или силовых трансформаторов .  Поэтому сделать провода (к силовому) подлиннее и найти минимум фона , опция весьма радикально можно минимизировать фон и потом добивание толстым кожухом из швеллера... :fe:, если шасси стальное , все МКТ или выходники лучше развязать от шасси через фанеру или дерево - 8-10мм .

На фото : таким вот углом (хорошо хоть не раком) выходные трансф-ры в предусилителе -встать изволили , фон минимальный.

40Y6R-saSMYпред Бориса крупно.jpg

  • 9 months later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

При соотв.расчете сердечник перегружен на ХХ, и НЕ перегружен на РХ, вполне обычная практика. Как раз по принципу "холодный тр-р - деньги на ветер!" (С)

Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, Aloizio сказал:

Для трансформаторов, где ЭМИ не имеет никакого значения (напр. сварочные) это да, выигрыш по стали и по меди. и соответственно по весу и габаритам. Для чувствительных устройств будет важно даже  тип намотки, "туда-сюда" или по полному  кругу

Из описания серьезного (высокочувствительного в широкой полосе частот) прибора от 1964 г , тр-р на ШЛ, указано, что "индукция значительно понижена - до 1,2 Тл" (С)

Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, Aloizio сказал:

Ну если пипл хавает, то это личный  выбор пипла.

При соотв. работе маркетологов

Dalex Proficient

Dalex

Posted
Posted

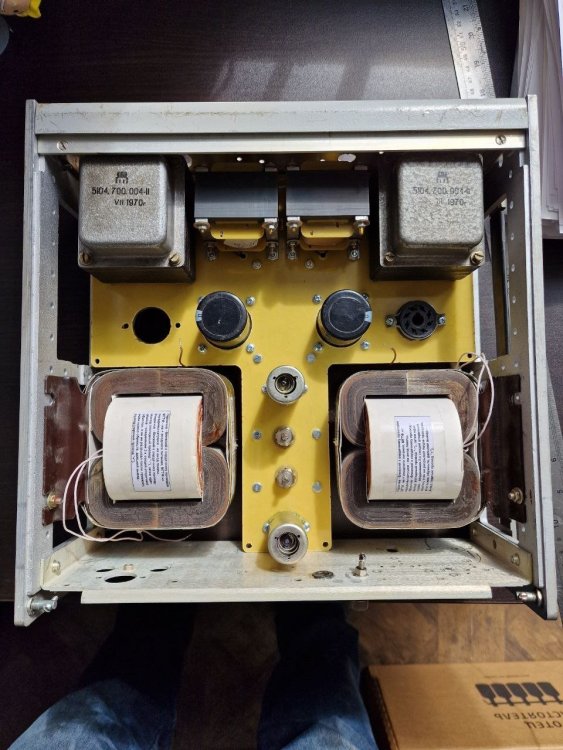

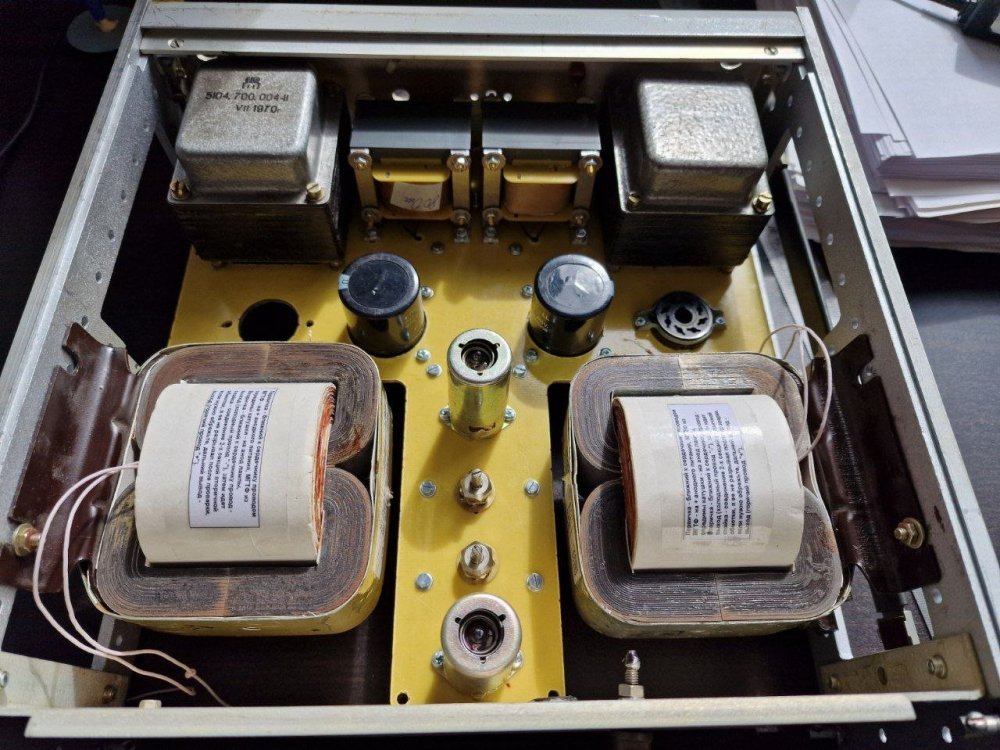

Вот что сейчас в работе.

6Ж43П-ДР, как пред так и ушной унч, через коммутацию.

С ув. Александр.



  • Like (+1) 4
BAA Master

BAA

Posted
Posted
16 hours ago, Aloizio said:

Ну если у юзера нет в башке мяса, кто же ему тогда доктор?

Вон, совсем недавно на шиномонтажах закачивали за хорошие деньги воздух с запахом лаванды азот в шины. Ничего, прокатывало.

ОФФтопик
Как-то пришлось полазить по Ту-104, на старом поле. 20 атм азота на баллонах было написано. Может у юзеров, при посадке колеса нагреваются, ну и чтоб не загорелость?

Юрий_Б Local

Юрий_Б

Posted
Posted
13 часов назад, BAA сказал:

полазить по Ту-104

За все не скажу, но на тех кторые у нас были в полку: АН-12, 10, 24, 26, ТУ-16 и всех вертолетах, стояли баллоны с углекислотой  или хладоном 114В2 для пожаротушения. Может на других и применялся азот, хотя что ТУ-104 что ТУ-16, один хрен только с другого бока.

BAA Master

BAA

Posted
Posted
22 minutes ago, Юрий_Б said:

За все не скажу, но на тех кторые у нас были в полку: АН-12, 10, 24, 26, ТУ-16 и всех вертолетах, стояли баллоны с углекислотой  или хладоном 114В2 для пожаротушения. Может на других и применялся азот, хотя что ТУ-104 что ТУ-16, один хрен только с другого бока.

Виноват. Баллоны - колеса.
