Recommended Posts

Posted (edited)

Не всегда есть возможность воспользоваться штатным вариантом крепления. Да и с оформлением у начинающих (и не только) бывают вопросы.

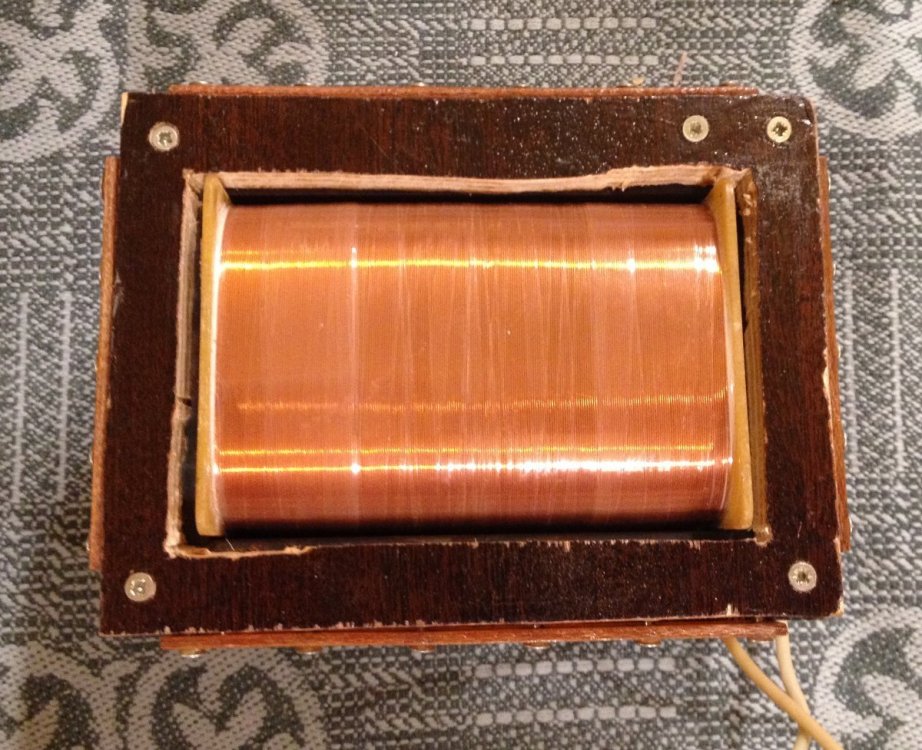

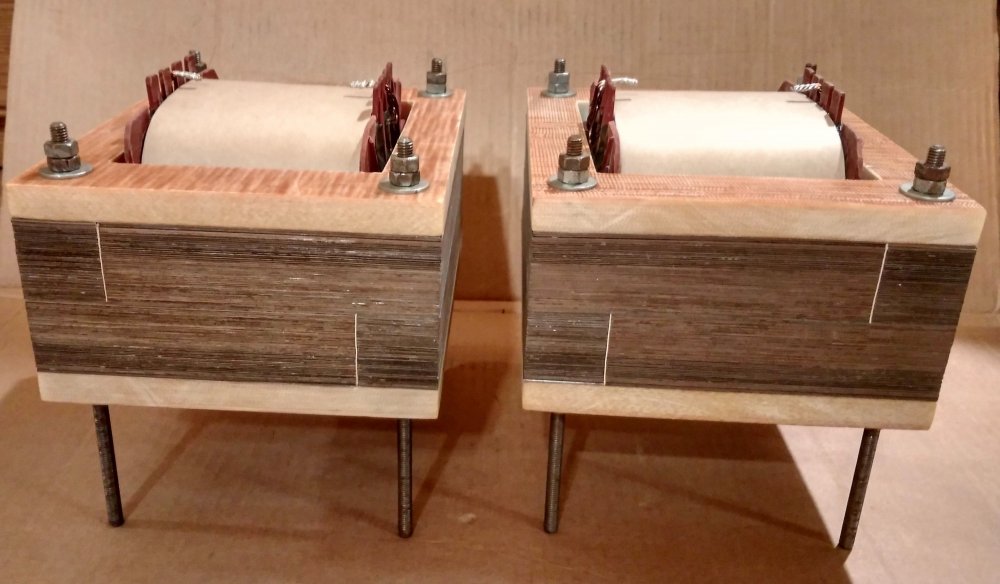

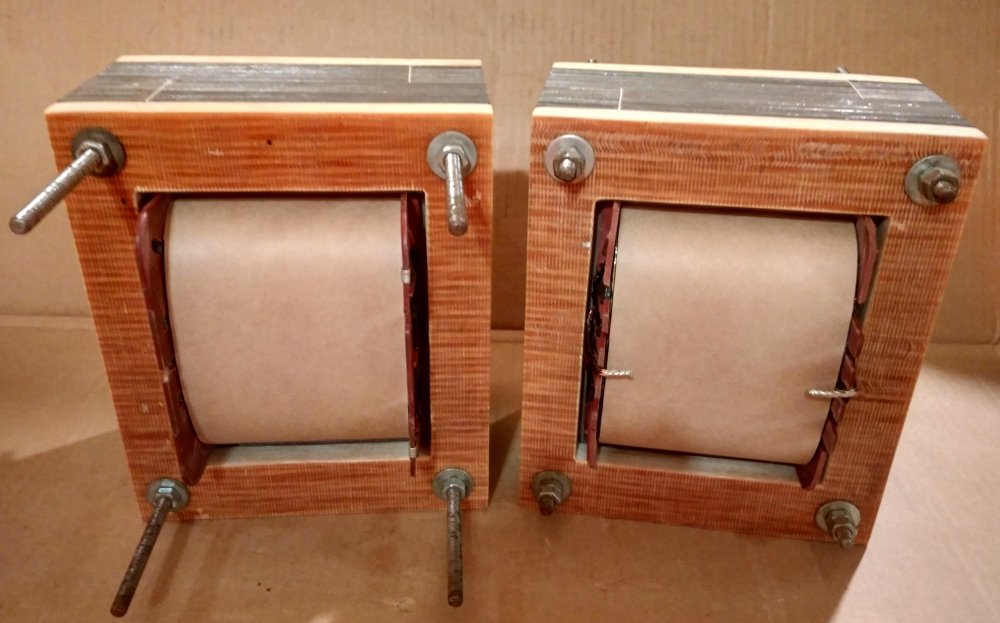

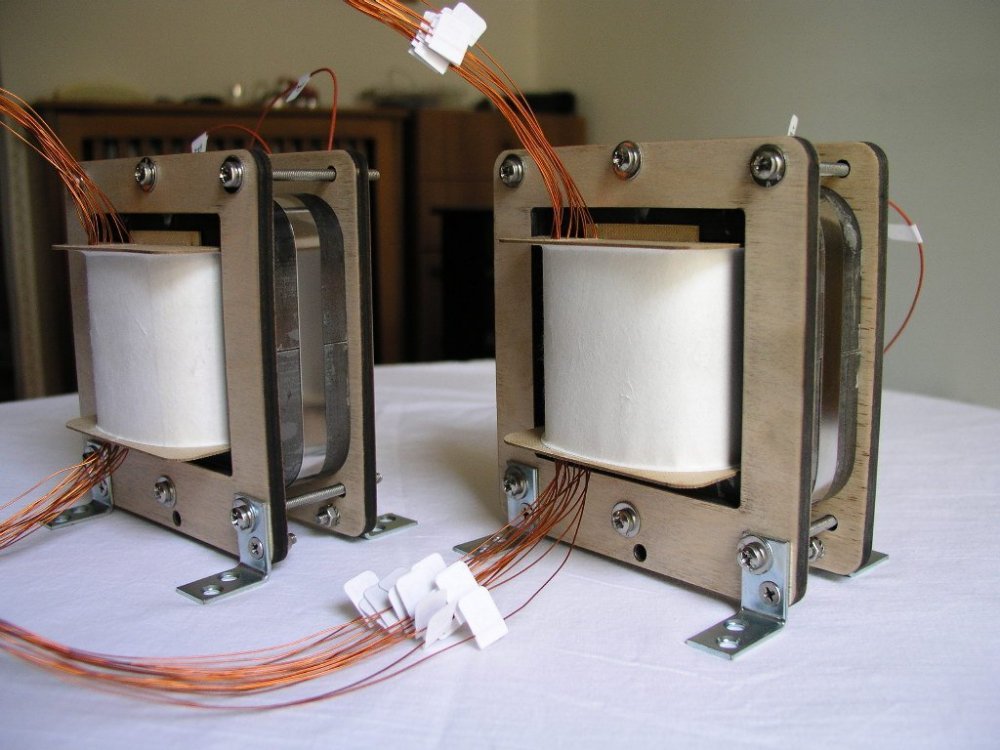

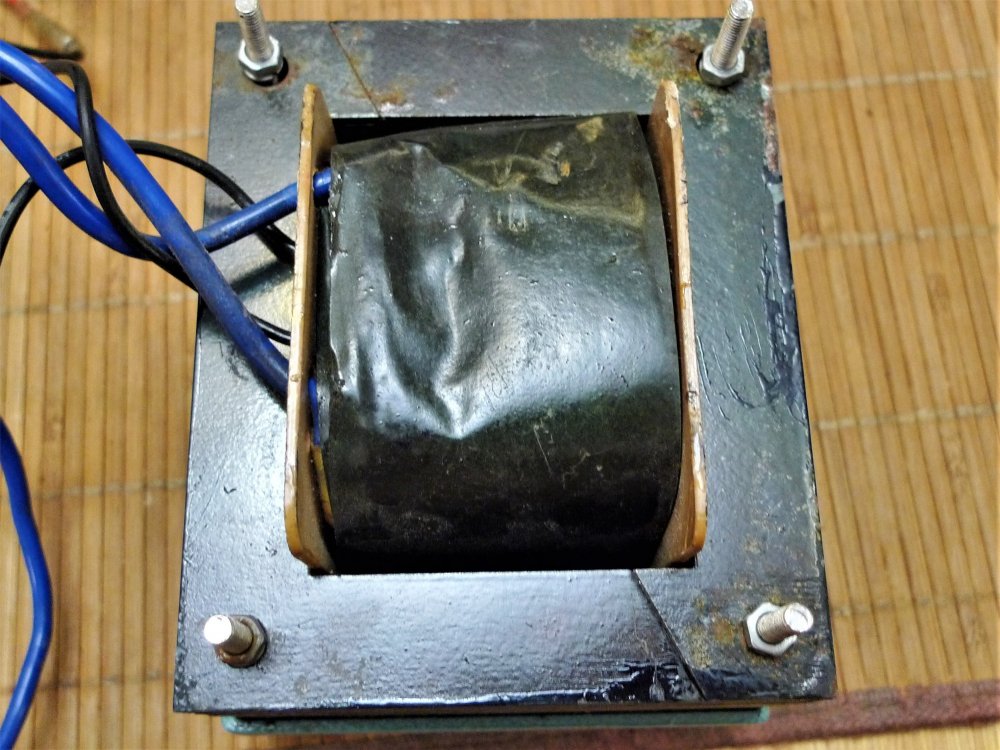

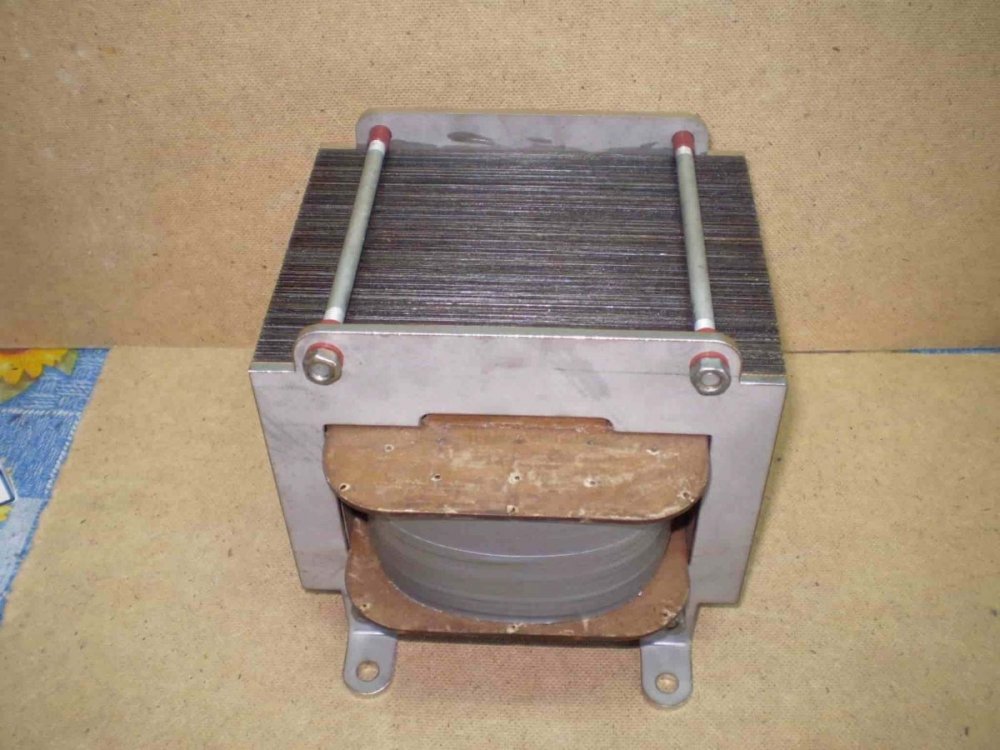

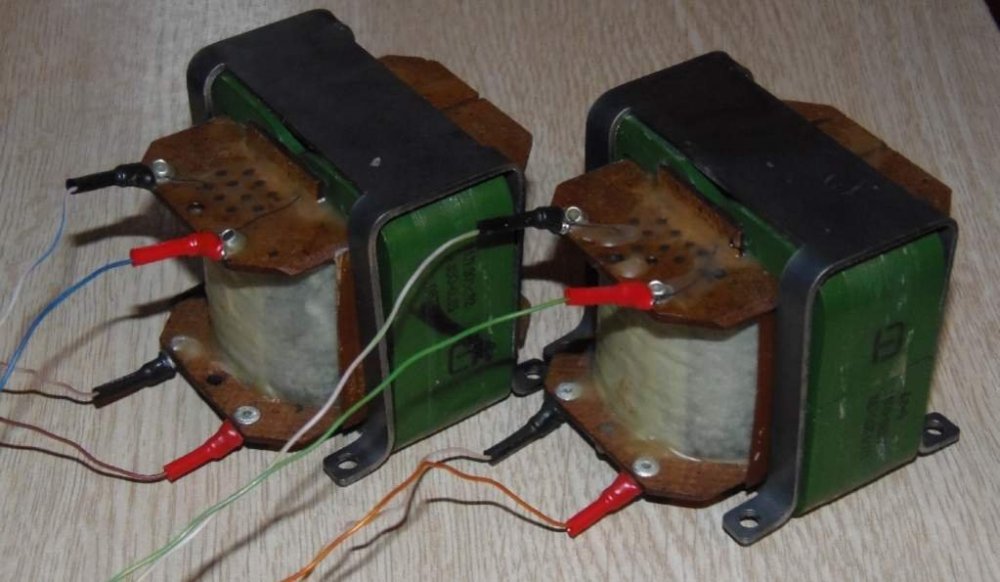

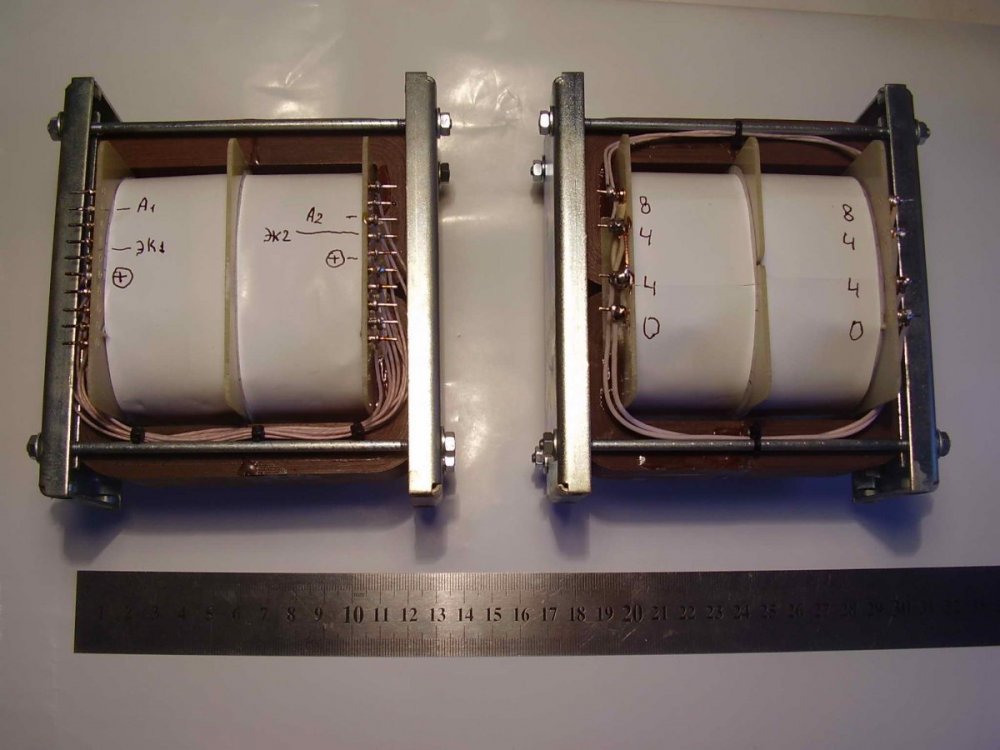

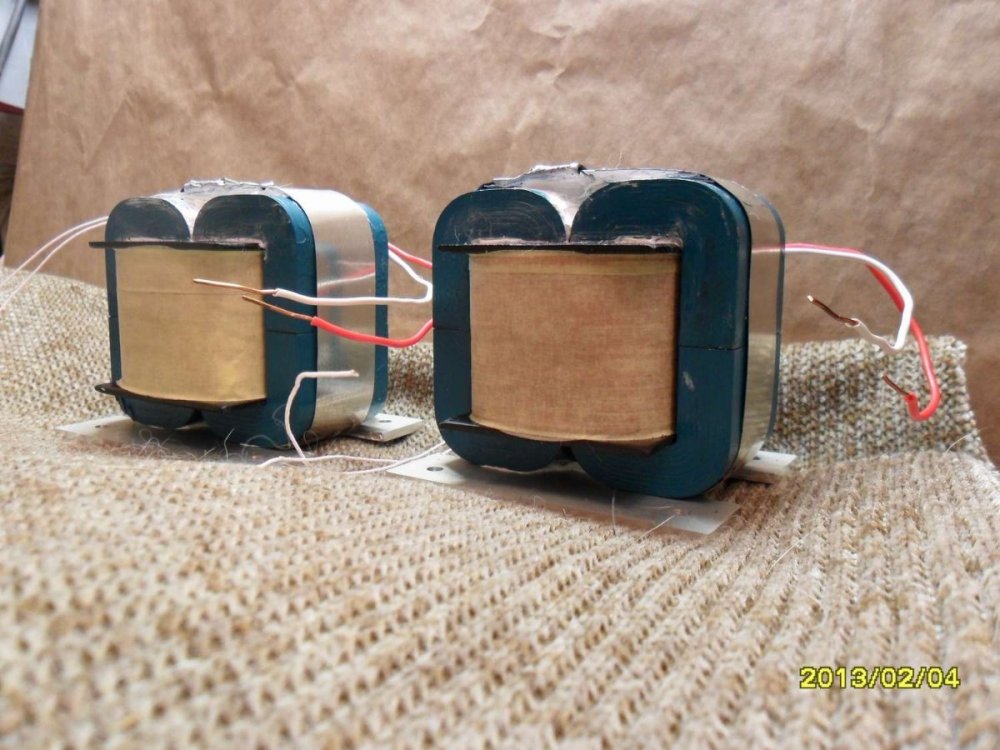

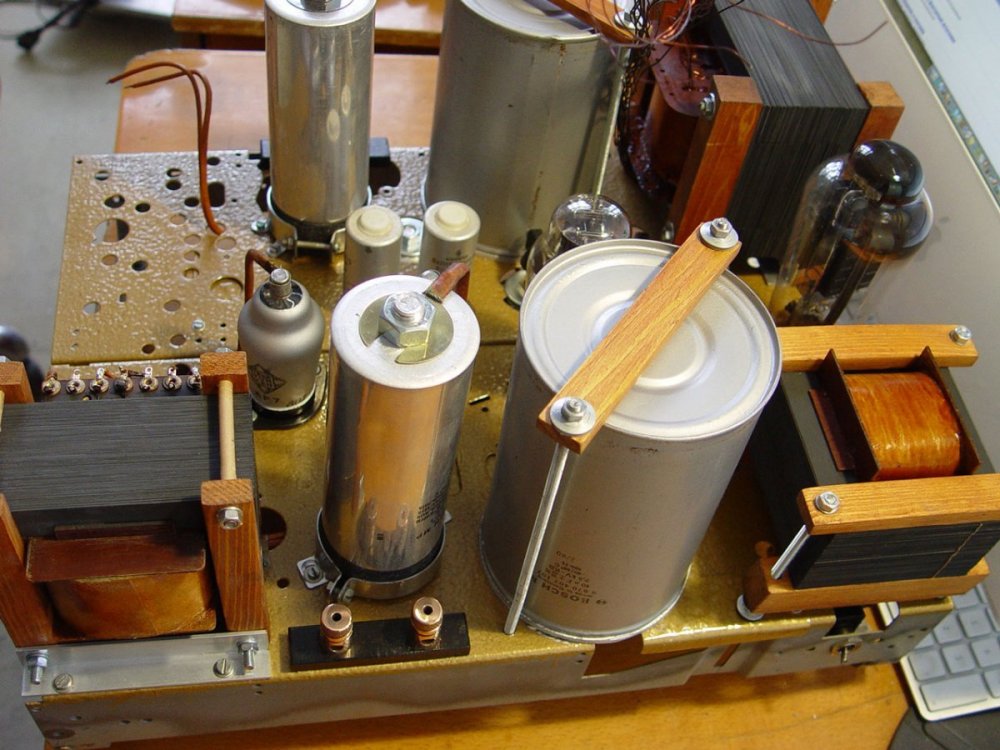

Для начала - несколько вариантов крепления при использовании пластин без отверстий:

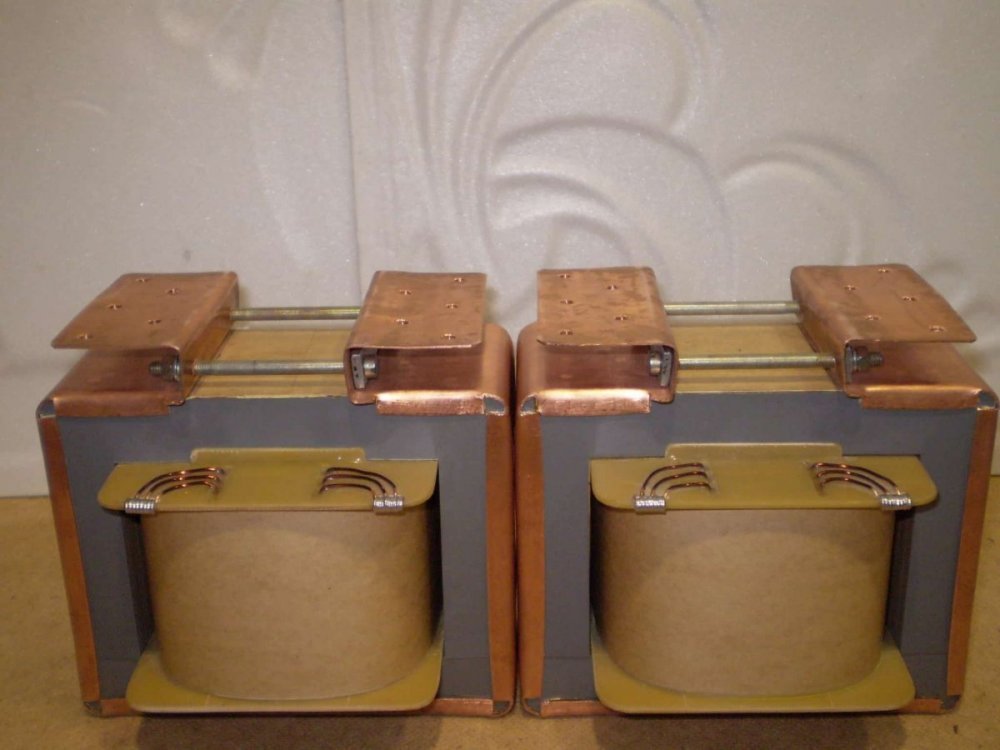

Вариант Дим Димыча (вдруг у него фото не сохранилось :classic_happy:

EI150 ДД.jpg

Edited by Сергей Ал.
  • Like (+1) 1
Posted

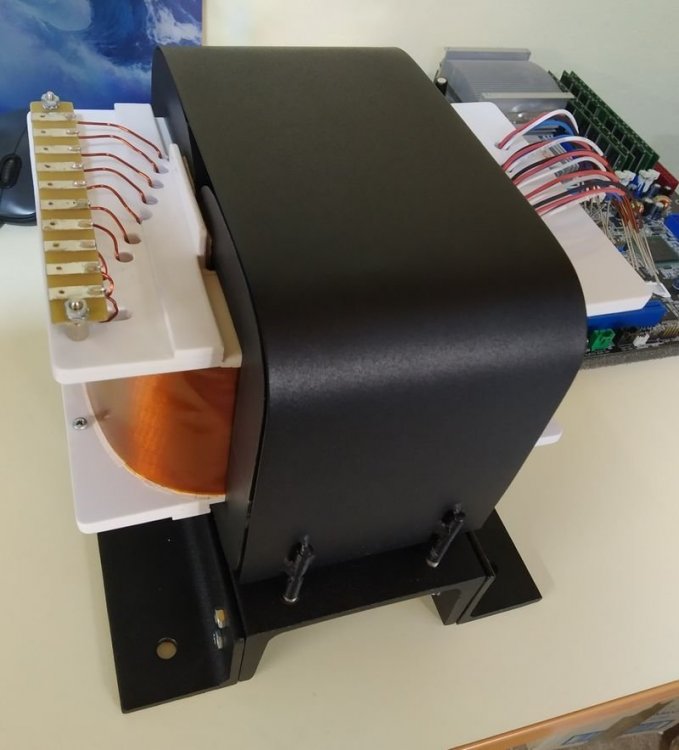

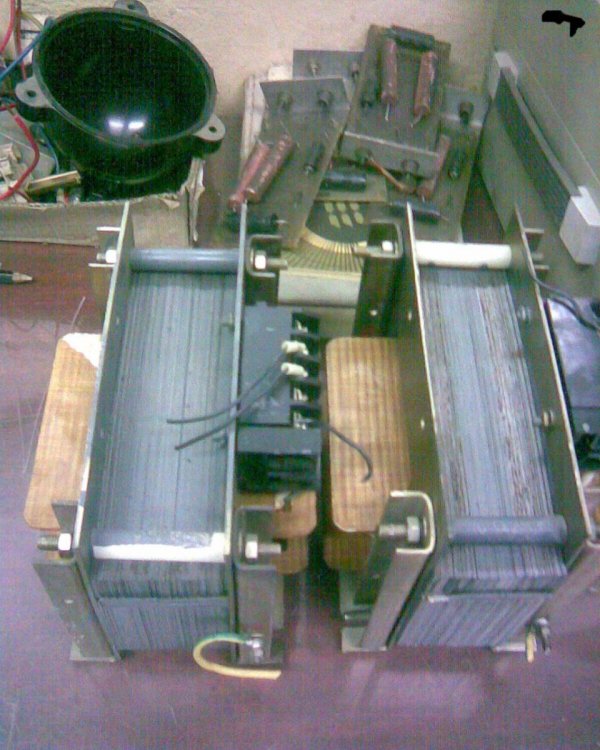

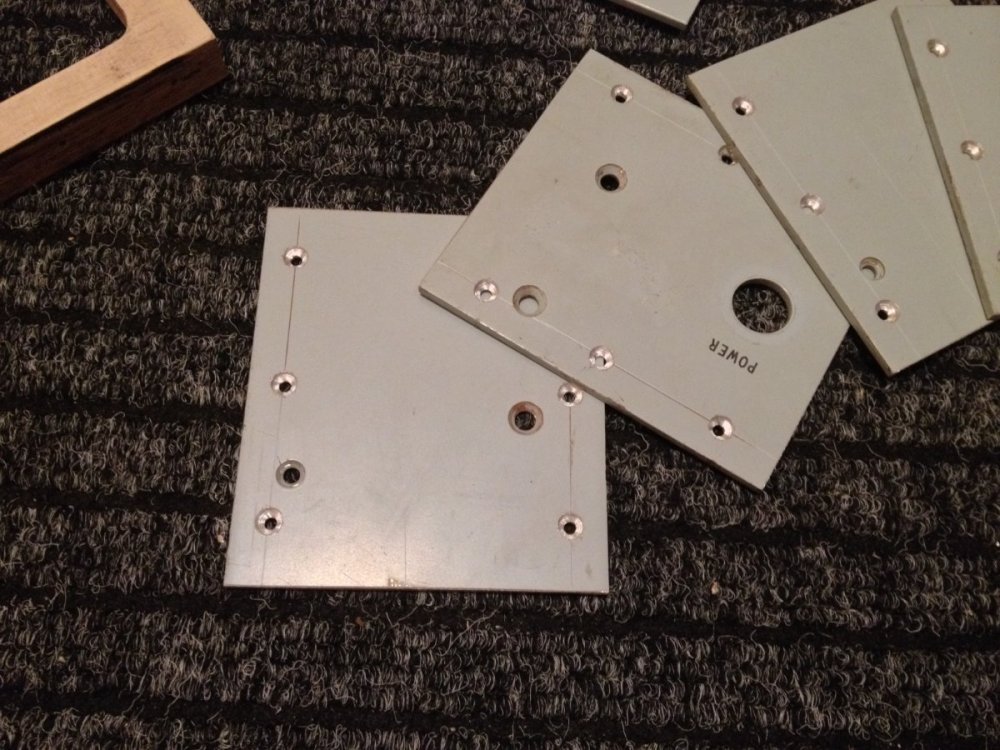

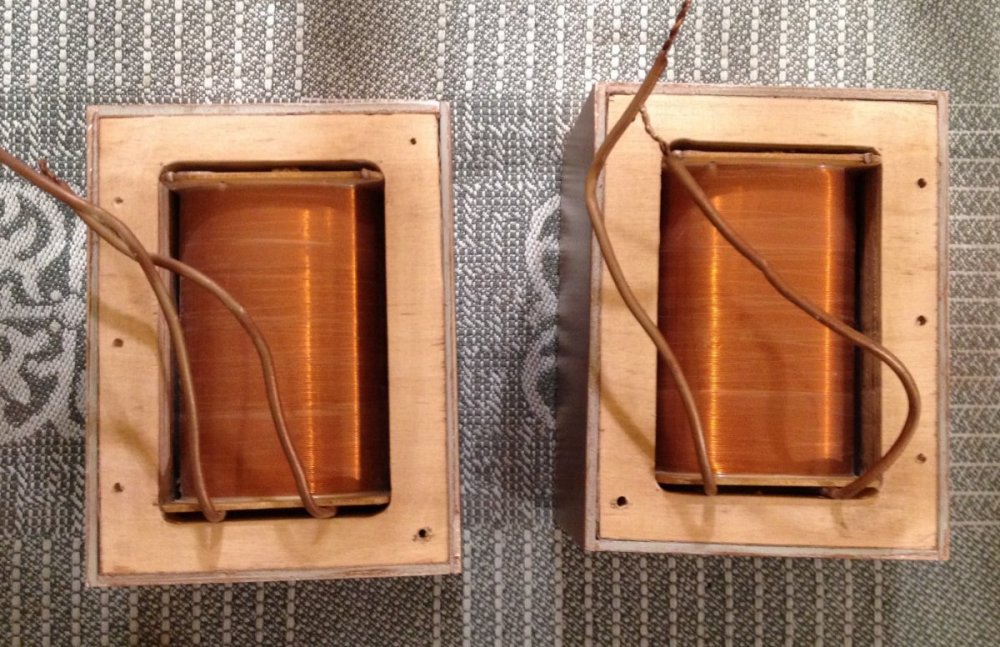

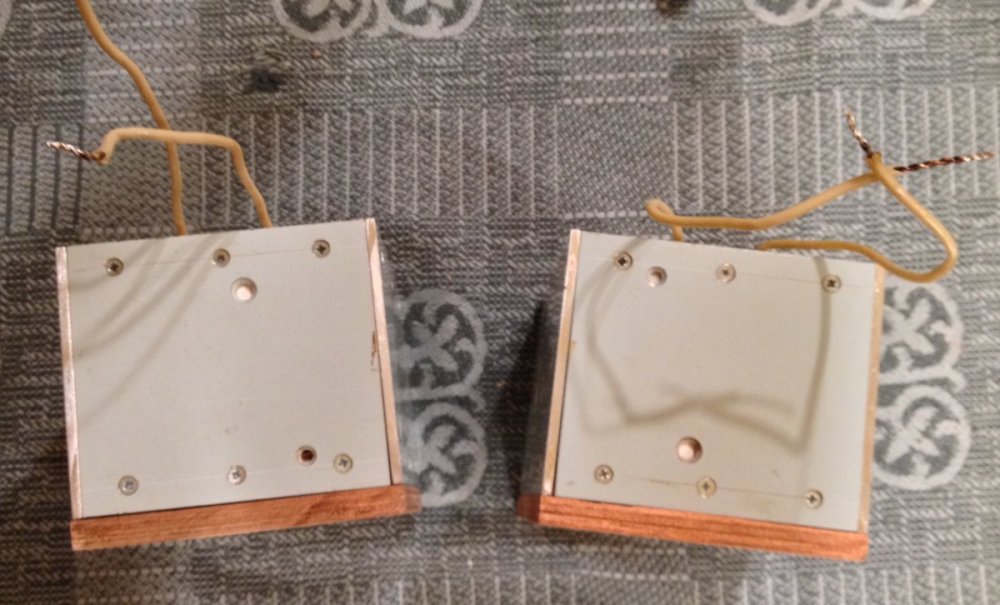

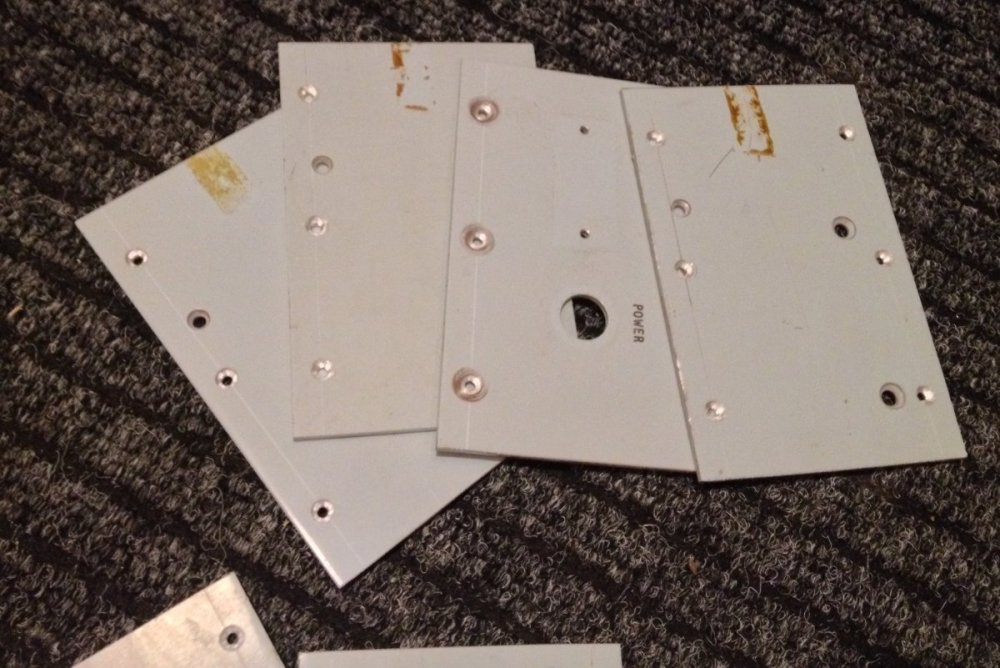

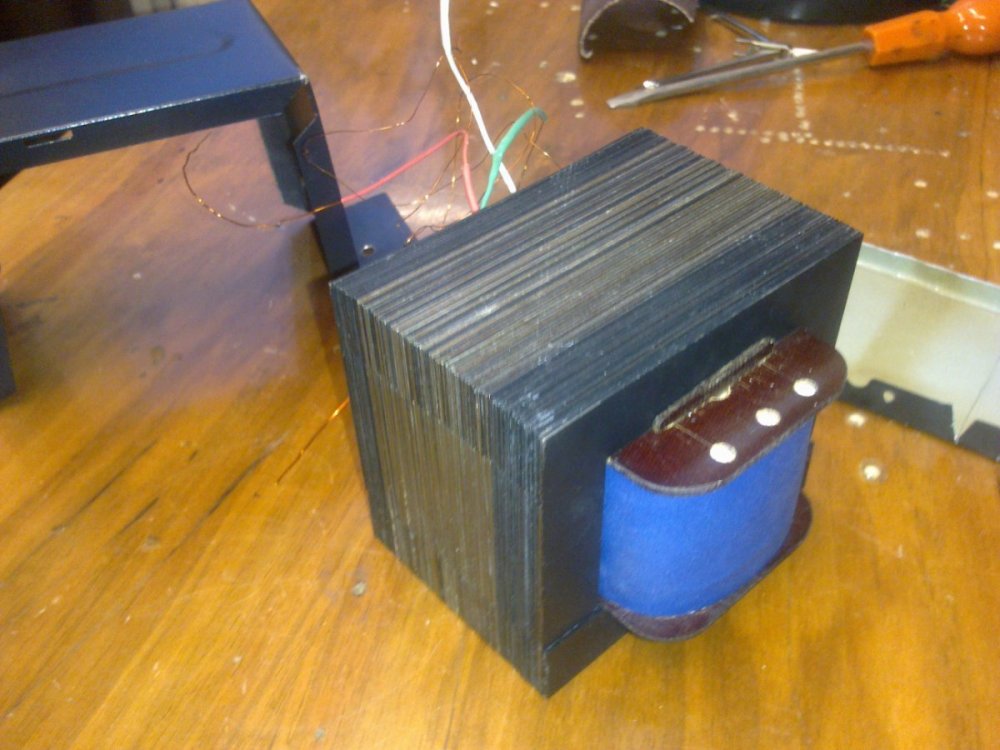

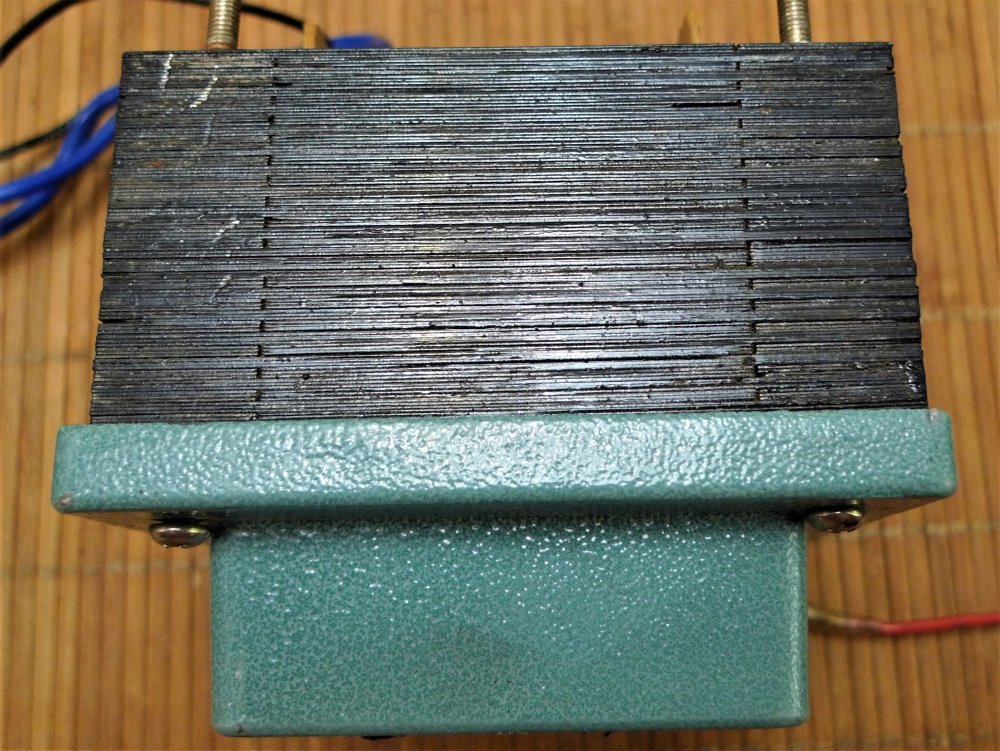

Анодный, крепёж сделан из боковой стенки от корпуса компьютера.

Вот такой монстрик вышел.

------------------------






Posted

На старом АП была интересная тема по намотке, кто на чём мотает катушки трансов и какие приспособления использует ( на ручном станке без этого никак.)





Posted
1 час назад, Сергей Ал. сказал:

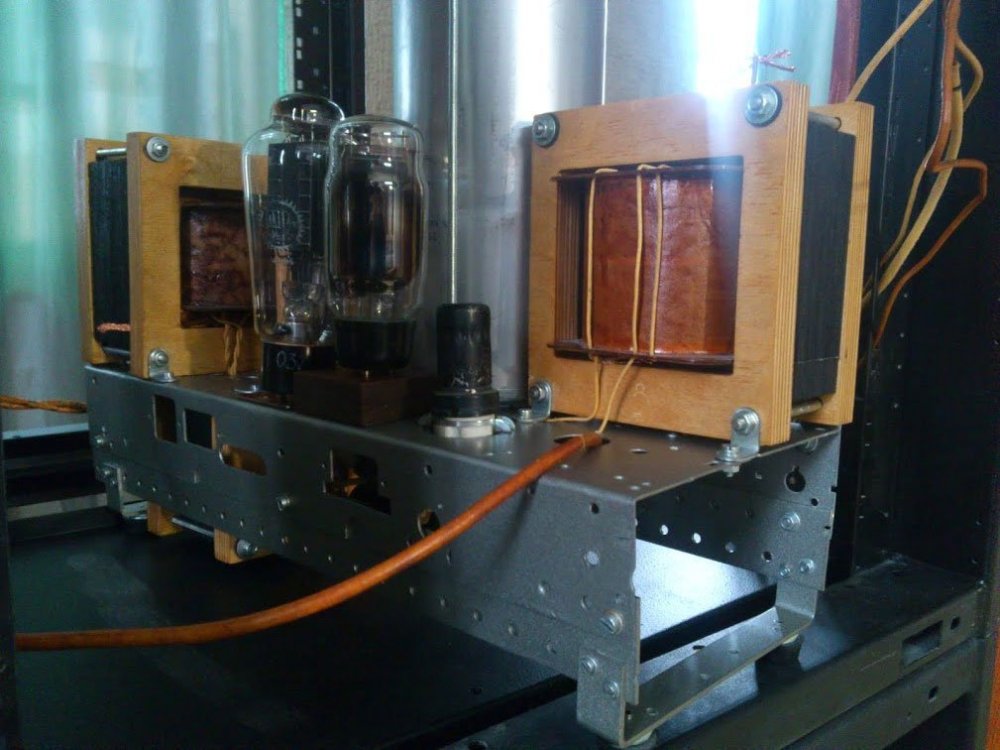

Варианты стяжки и крепления

Ух ты... даже две свои рукоблудных поделки узрел в этой галерее... ?

Posted
В 27.03.2022 в 13:23, Сергей Ал. сказал:

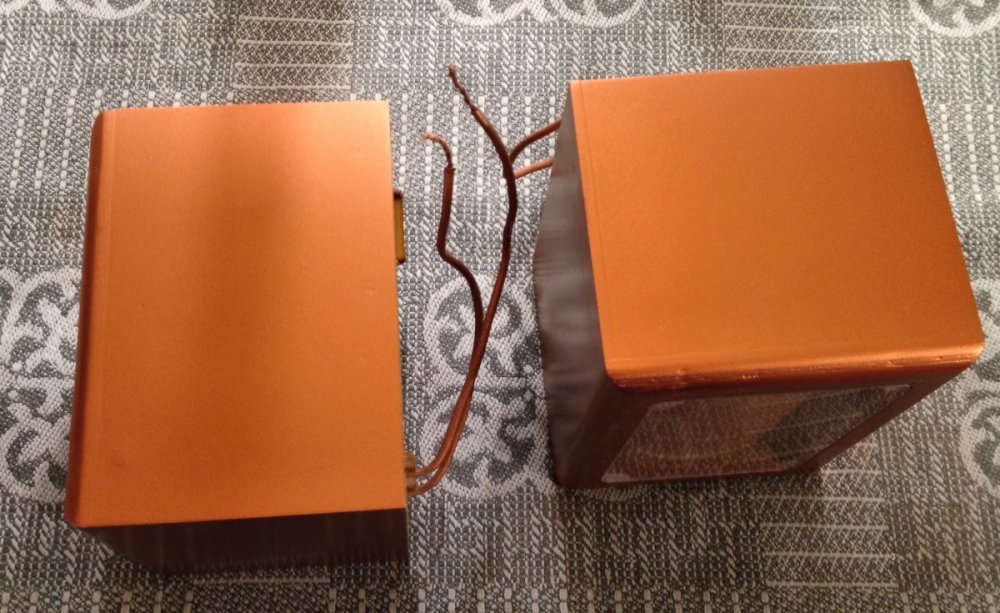

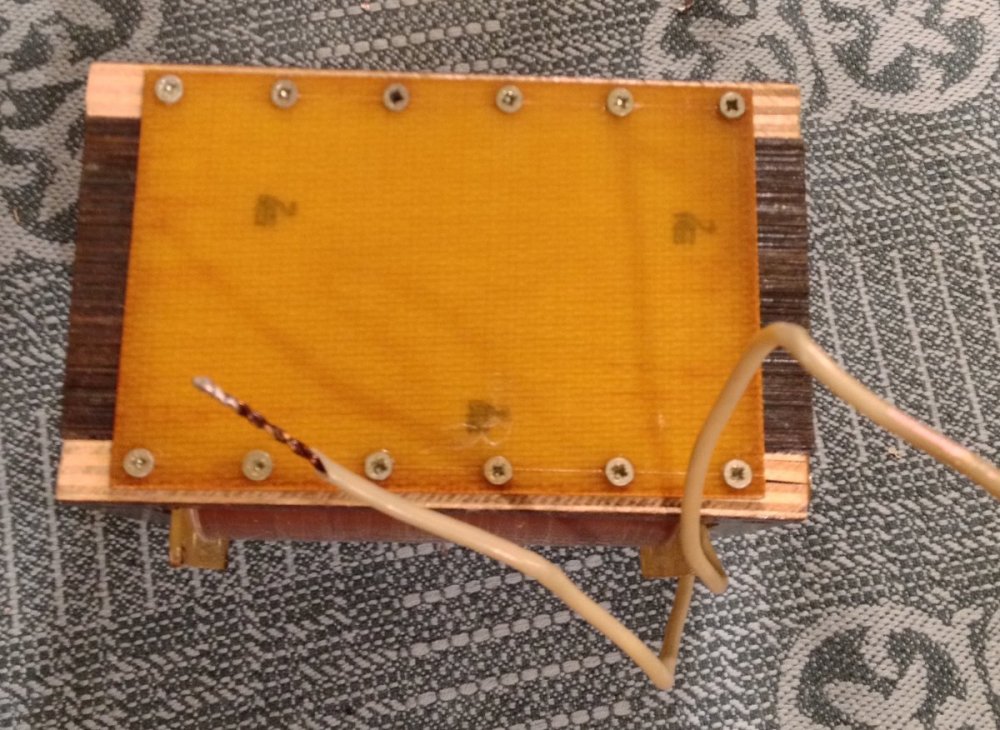

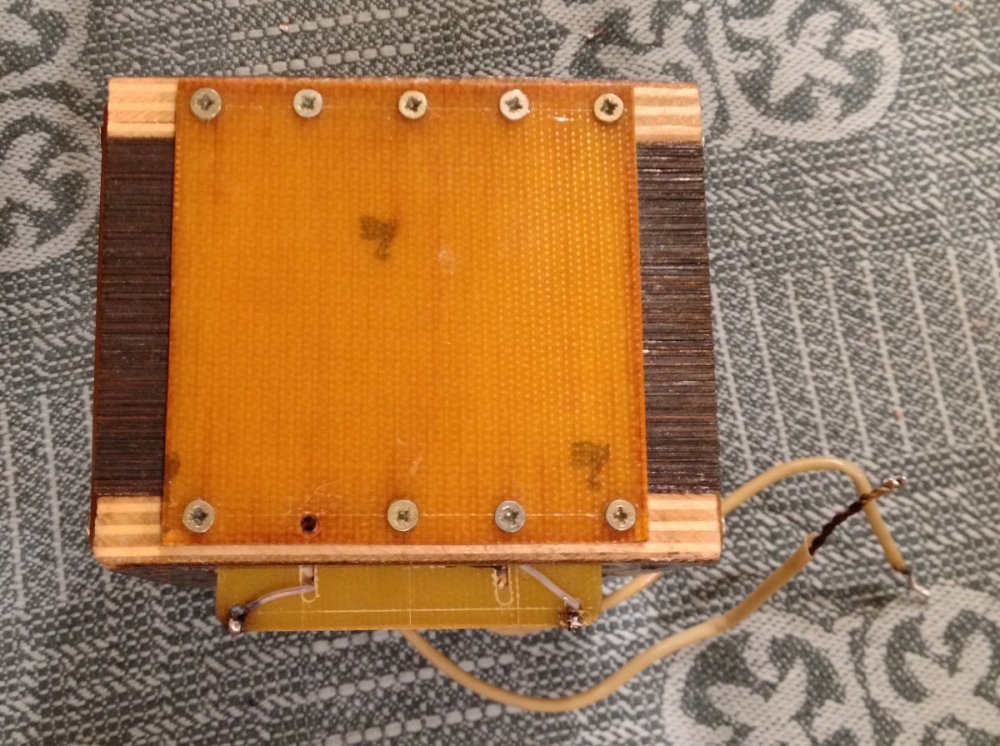

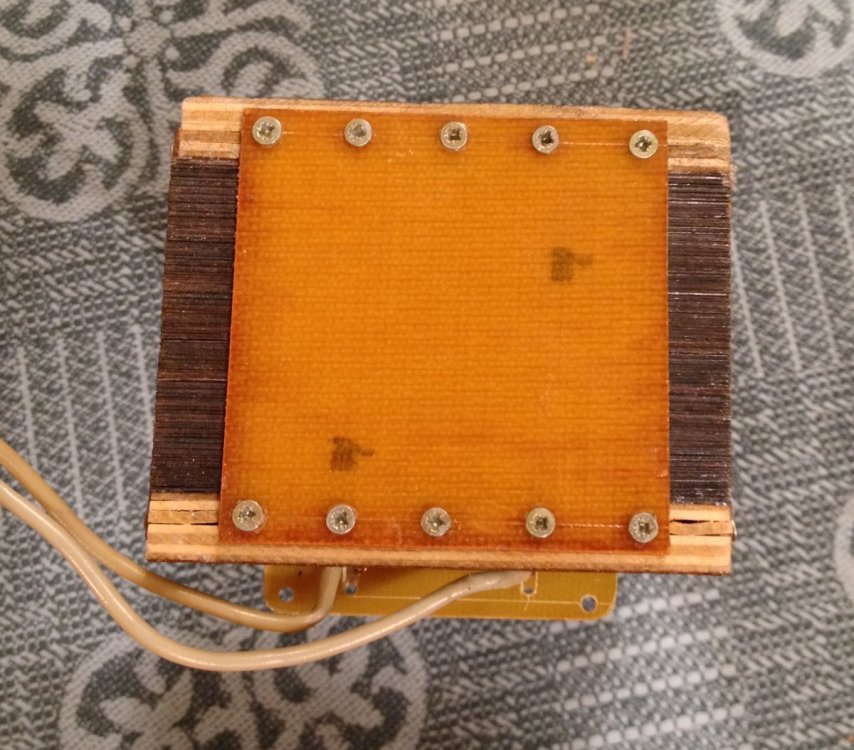

Когда-то подсмотрел на АП:

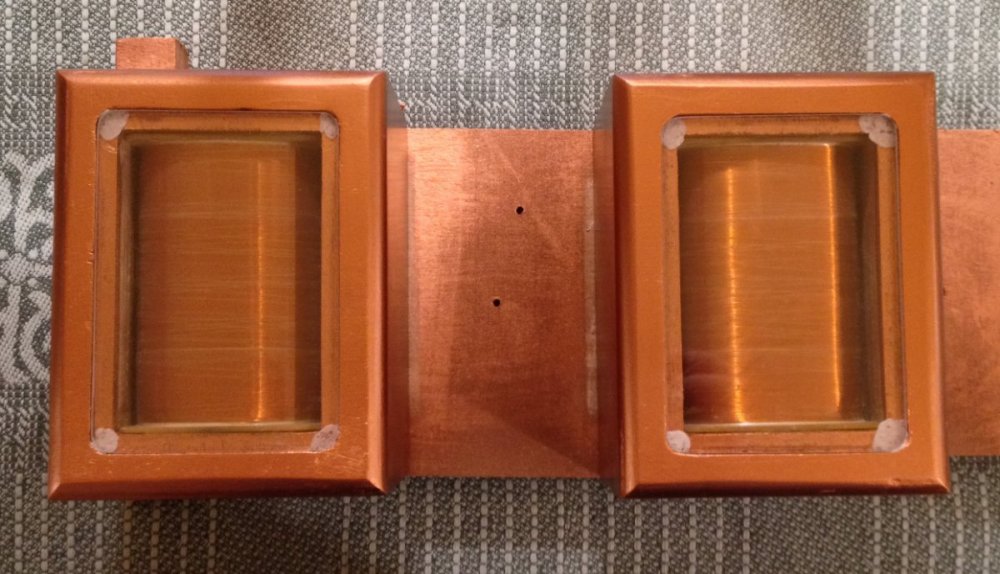

Я правильно понимаю, это фольгированный стеклотекстолит? Или..
Размер фото не позволяет подробно рассмотреть.

С уважением, Nittis







Posted
1 час назад, Nittis сказал:

Я правильно понимаю, это фольгированный стеклотекстолит? Или..

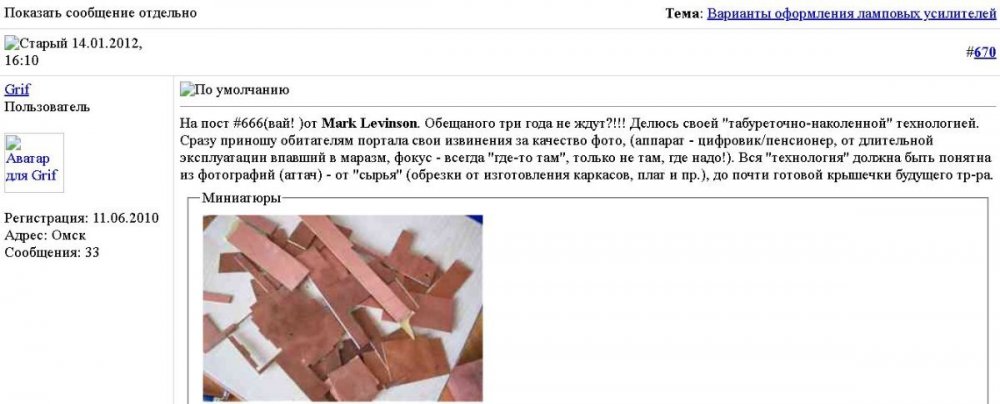

Скорее всего да, подробностей автор не сообщил:

Буфер обмена-2.jpg

  • 4 weeks later...
Posted
В 02.04.2022 в 16:11, Nittis сказал:

Я правильно понимаю, это фольгированный стеклотекстолит? Или..

Да, фольгированный текстолит. Grif, отвечал на мой вопрос. Тоже было интересно, как он так изготавливает крышки на трансформаторы.



Posted

Для меня (чисто моё субъективное мнение) интересно всё в совокупности, начиная от схемы , используемых деталей и конечно внешнего вида.

Posted

Кстати, вопрос по колпакам. С точки зрения безопасности вещь, конечно, необходимая. Но колпаки на моё ухо (возможно не все) негативно влияют на звук. Поэтому в своих усилителях обычно не устанавливаю.

Спойлер




  • Like (+1) 1
  • 9 months later...
Guest Zampotech
Posted

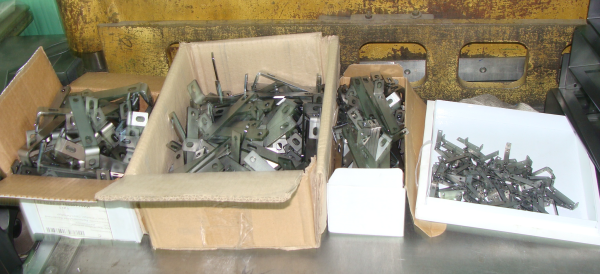

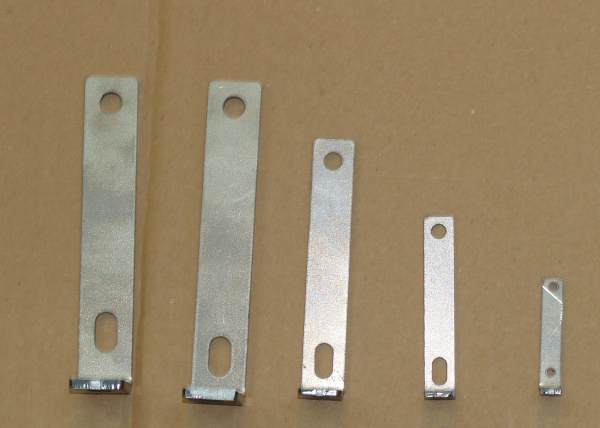

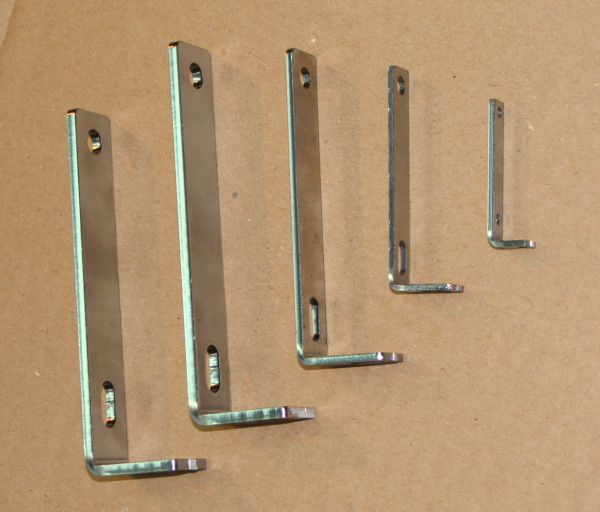

Импортозамещенные уголки для трансформаторов EI

На фото слева направо уголки к EI114, EI120, EI96, EI66, EI42












Posted
9 минут назад, Zampotech сказал:

Импортозамещенные уголки для трансформаторов EI

На фото слева направо уголки к EI114, EI120, EI96, EI66, EI42

Заказать можно, продаются, цена?

Guest Zampotech
Posted
12 минут назад, TMV сказал:

Заказать можно, продаются, цена?

Да, можно.

Открыл тему в соотвествующем разделе



  • 1 year later...
  • 3 weeks later...
Posted

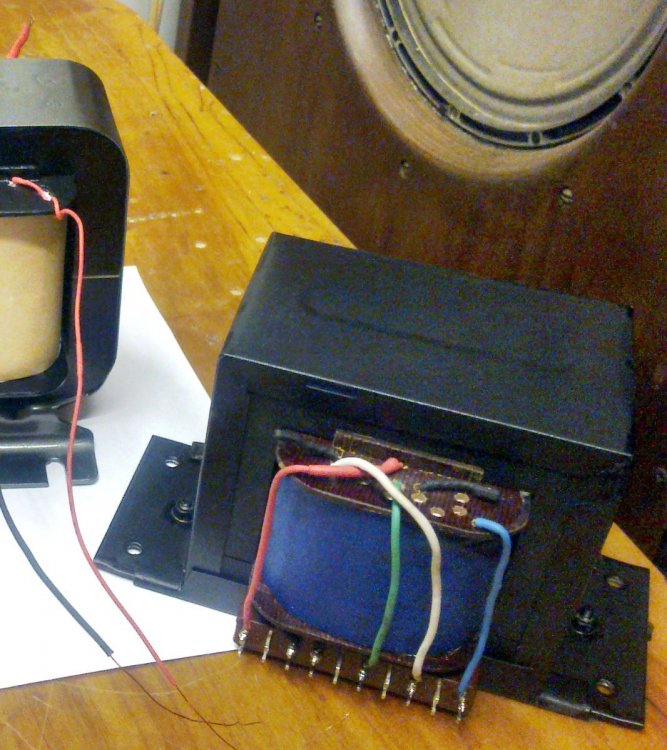

Как затягивать вот такие кожухи? Может кто-то знает, как это делалось на заводе?
