Монтаж

юрий робертович
 Share

Recommended Posts

alex2203 Proficient

alex2203

Posted
Posted

Мне нравится. Только пайка конденсаторов под 90 градусов внахлест? Или это для настройки и замены на другие?

  • Replies 76
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Normann
Normann

Пара моих усилителей...

W_L
W_L

Добавлю часть своих ноток старины )

Айсберг
Айсберг

блоки 1-го и 2-го (драйверного каскадов) и блоки анодного питания, смещения каскадов.

Posted Images

alex2203 Proficient

alex2203

Posted
Posted

Да Алексей может быть я не разглядел,  но мне кажется что там пайка под 90 внахлест что не очень надеж, но при настройке и частой замены нормально.

Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

Да пайка, вроде, достаточно надёжна, плюс лёгкий доступ при возможной замене, мало ли что нашему брату удифилу в голову стукнет! :smile-03:

alex2203 Proficient

alex2203

Posted
Posted

Я об этом и говорю что удобно менять ,но на долгосрочную  перспективу? А так очень понравилось.

Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

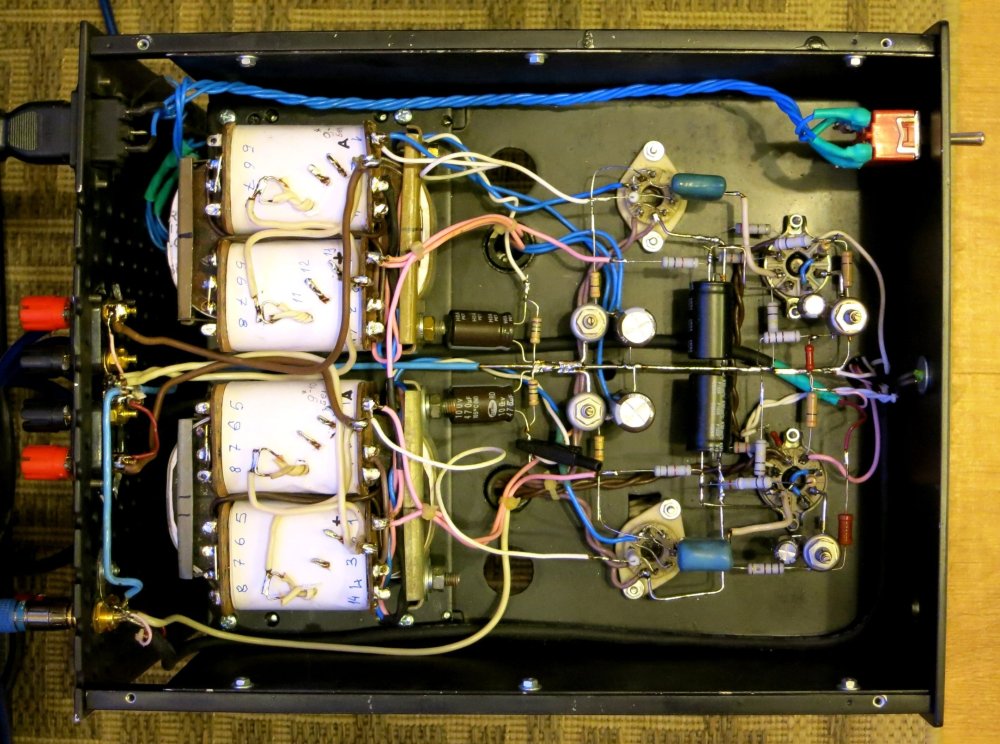

Еще один эксперимент, SE на 6П45С, на нижней сетке (дне) закреплена стальная пластина, которая при монтаже входит между ТВЗ для исключения наводок с одного ТВЗ на другой:






  • Like (+1) 3
  • 2 years later...
ДимДимыч Mentor

ДимДимыч

Posted
Posted

Давайте вспомним монтаж.

Может кто и по другому сделал.

Интересно посмотреть.

2 года прошло, думаю что и новое появилось.

Да и что то тема слабая.:smile-12:

lenivo Proficient

lenivo

Posted
Posted

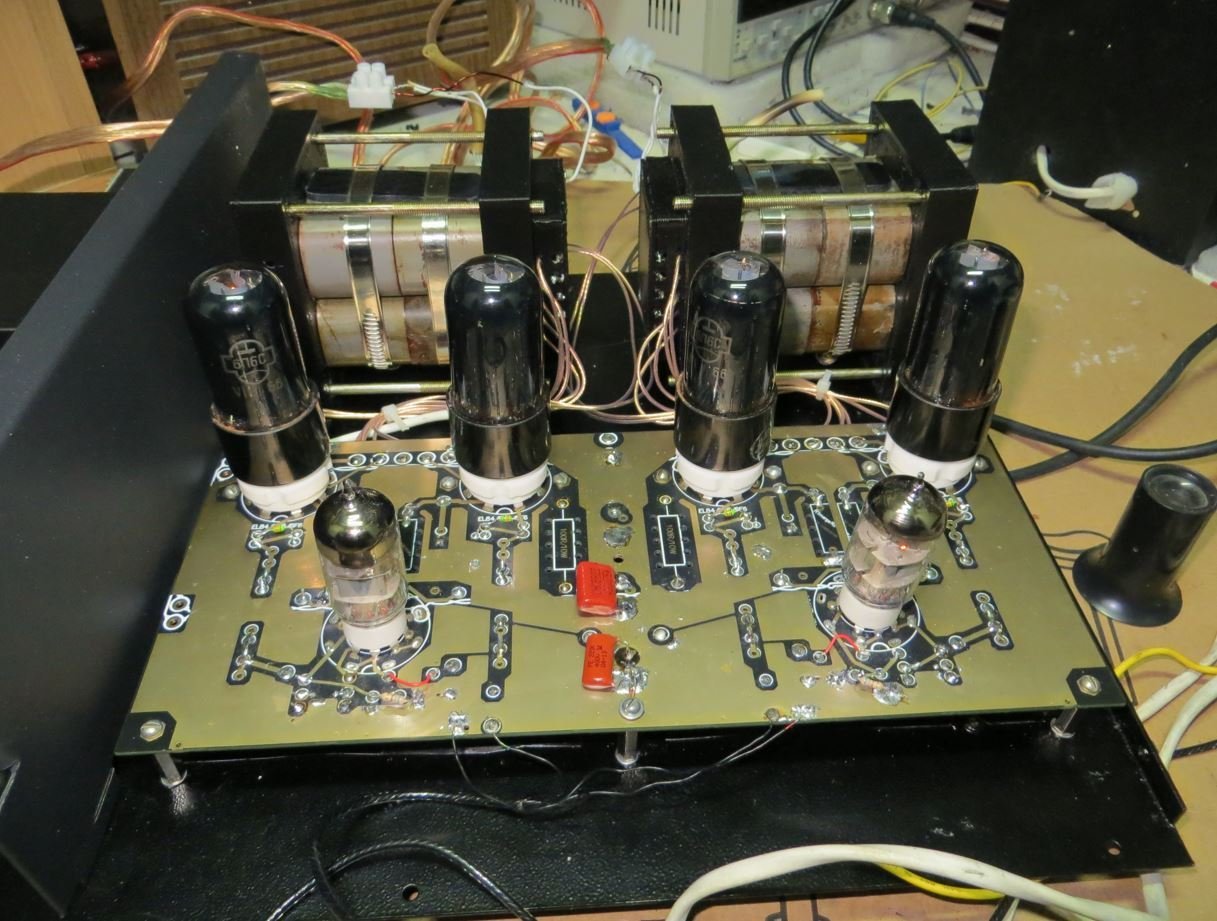

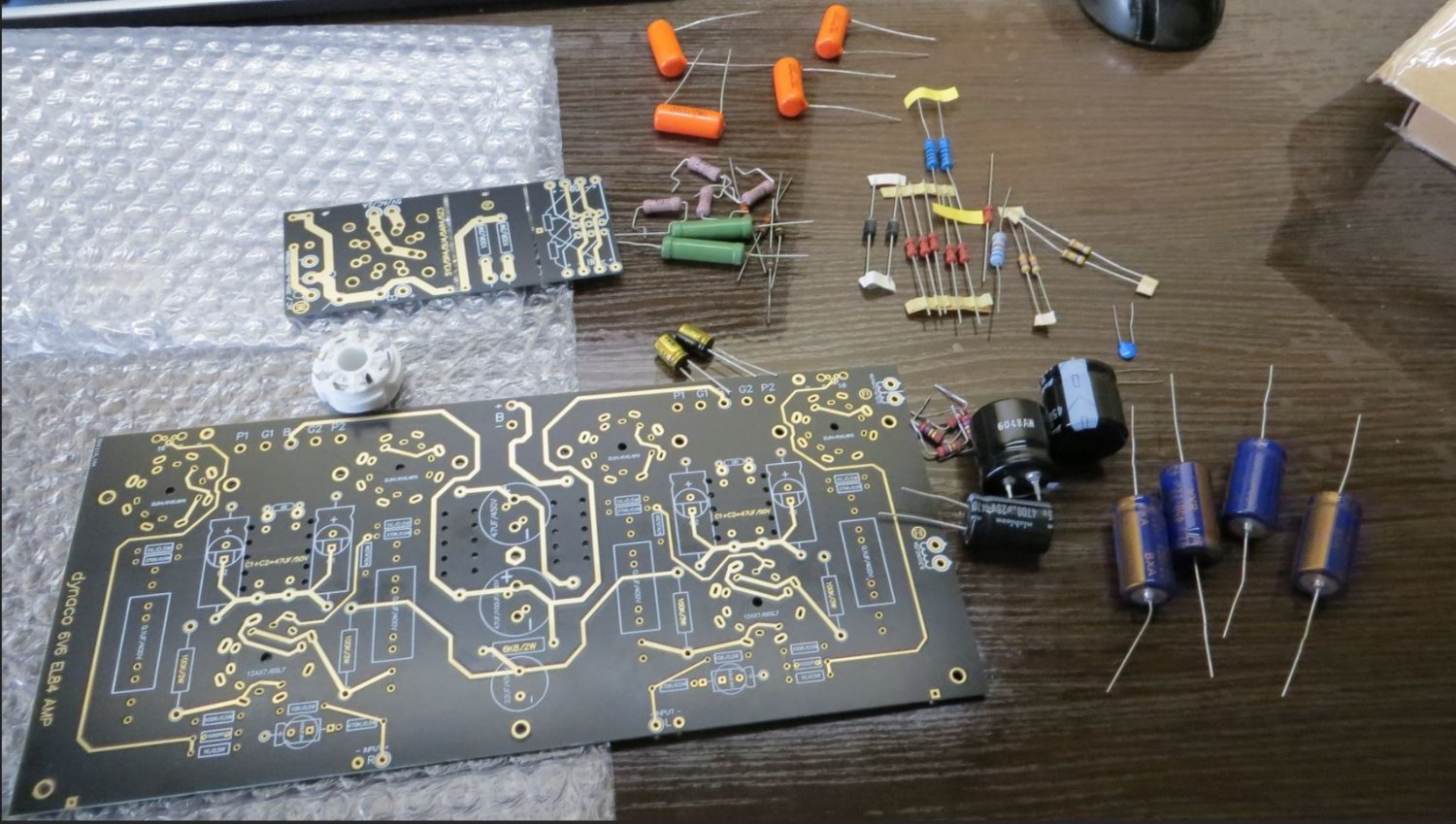

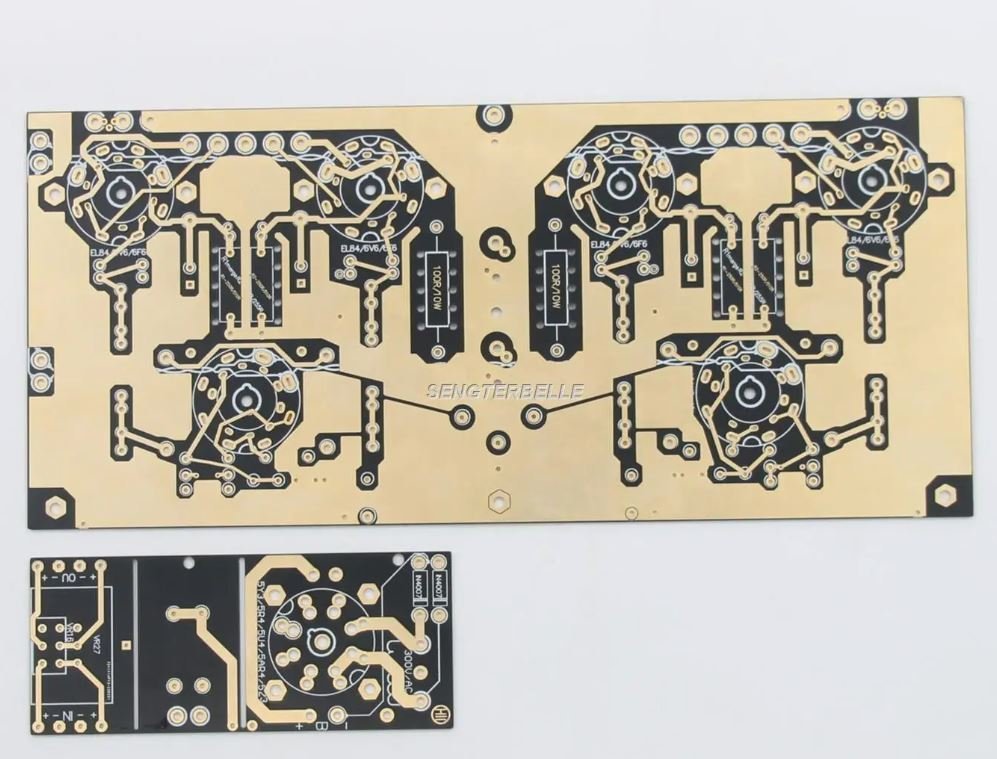

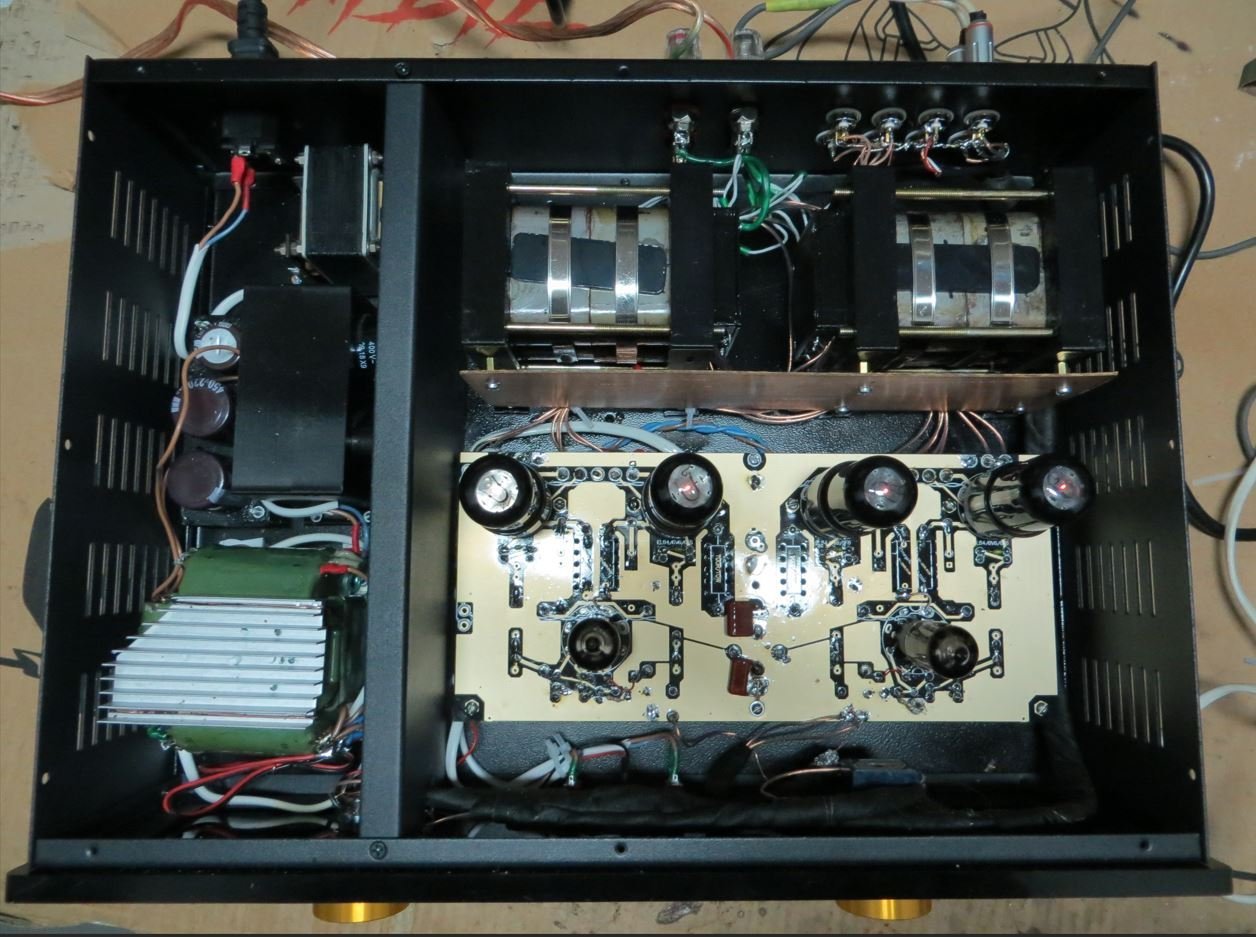

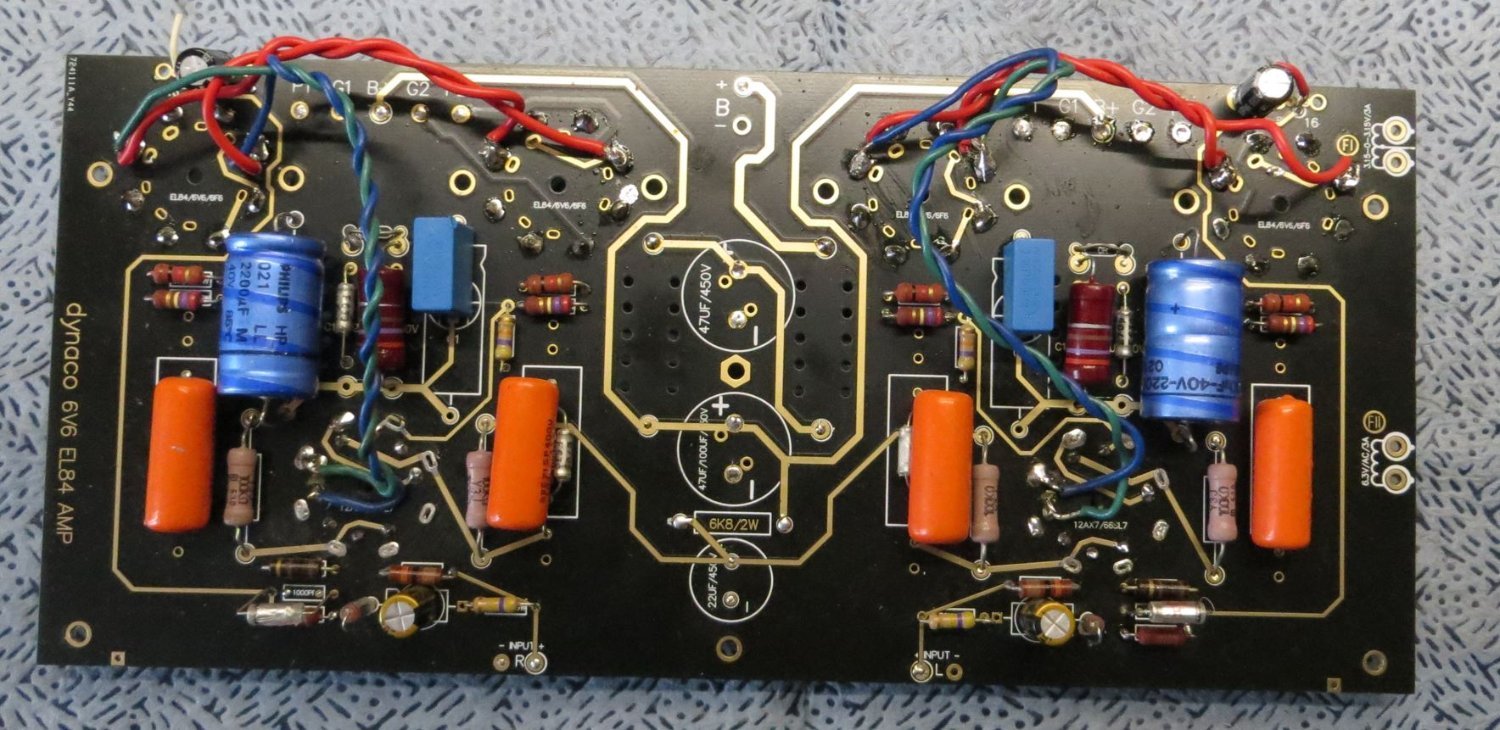

Вот собрал усилитель на китайской печатной плате двух такт на 6п6с ..... пришлось перекраивать схему, чтоб заиграла нормально .... Но чужими печатными платами проблем при монтаже гораздо больше, чем навесным монтажом делать.

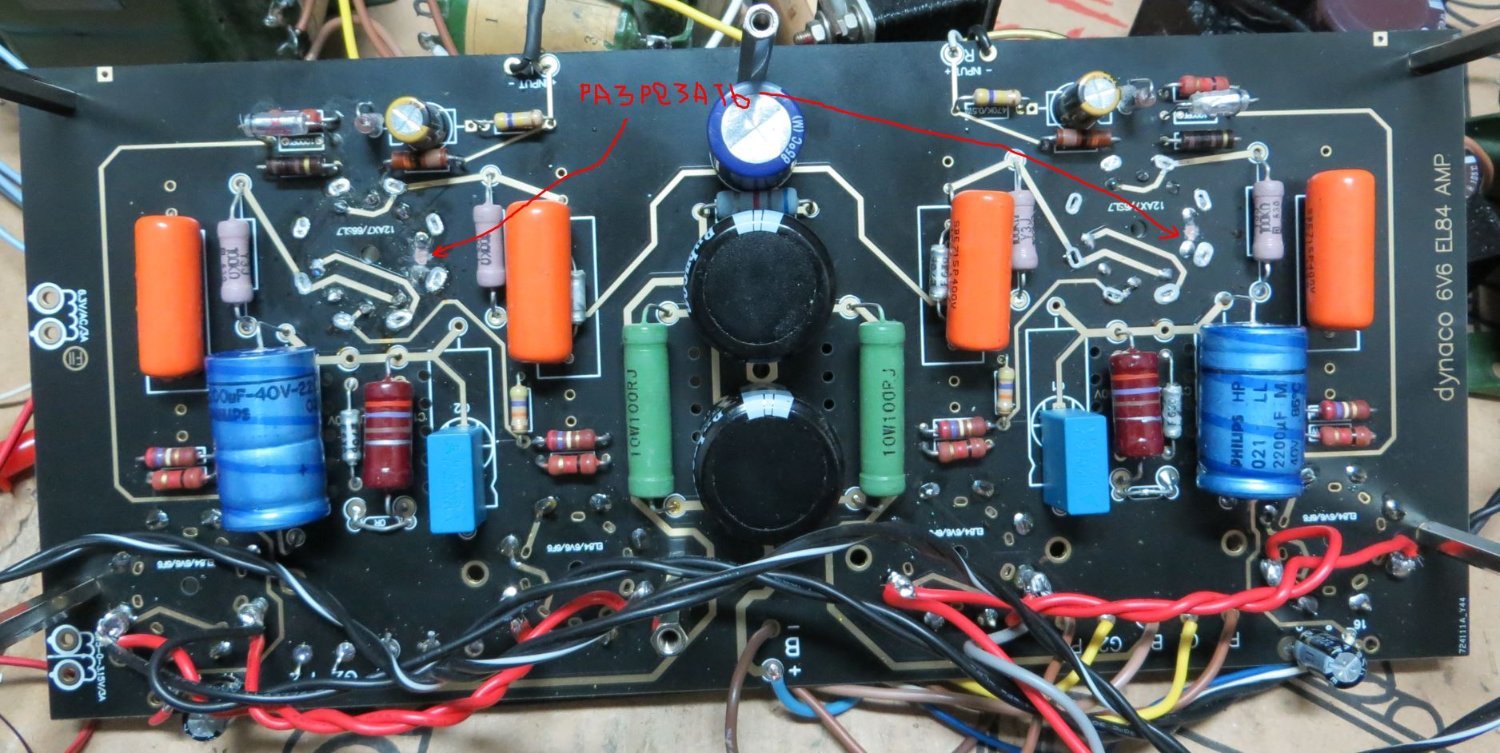

Конденсаторы с платы переносил. На плате накалы закорочены были. При настройке менял детали, дорожки перерезал, менял вообще катодную схему первого каскада и структуру обратной связи.....

Но заиграло........... у меня заиграло..и хорошо.... А вот сильно меня критикующий человек -сдался не смог эту плату довести до звука, который ему самому бы нравился. И начал он с того, что разъёмы ламповых панелек не на ту сторону припаял.













  • Hmm... (-1) 1
Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, ДимДимыч сказал:

Давайте вспомним монтаж.

Может кто и по другому сделал.

Интересно посмотреть.

2 года прошло, думаю что и новое появилось.

Да и что то тема слабая.:smile-12:

Не один десяток лет наблюдая за темой -кто и как ...  паЯет.  Как ни странно , в основном упираются в красОты монтажные .., чтоб душа рыдала или пела (о кого как) , заказчики , их немало , кому до звука ещё рано .., но если монтаж не красивый.., то... ""член поник , кина не будет ..."" .     Интересно в этом смысле -  в смысле целесообразности развода земляных шин , организации питания , даже такая ""мелочь "" -монтаж в каком корпусе ...(?) , из металла (магнитный или немагнитный) или дерева, пластика .   Правила монтажа всегда предопределены , в металлическом шасси , типа от приемника Телефункен или просто из стали , провода приходится экранировать - и фазные , и даже земляные, удивительно , но немцы это делали в своих приемниках , осциллографах   (разломал недавно один немецкий 43 года..) неукоснительно -  провод и вокруг него навитая луженная медная лента.   Военный осциллограф времен 3 рейха .., жалею, что не запечатлел монтаж ..., действительно красиво и готически точно , корпус к слову - стальной .   Пример из практики однако https://dzen.ru/a/XWc2mL9Q1QCvQNve

  • Like (+1) 4
  • Smile 1
Кружка Local

Кружка

Posted
Posted

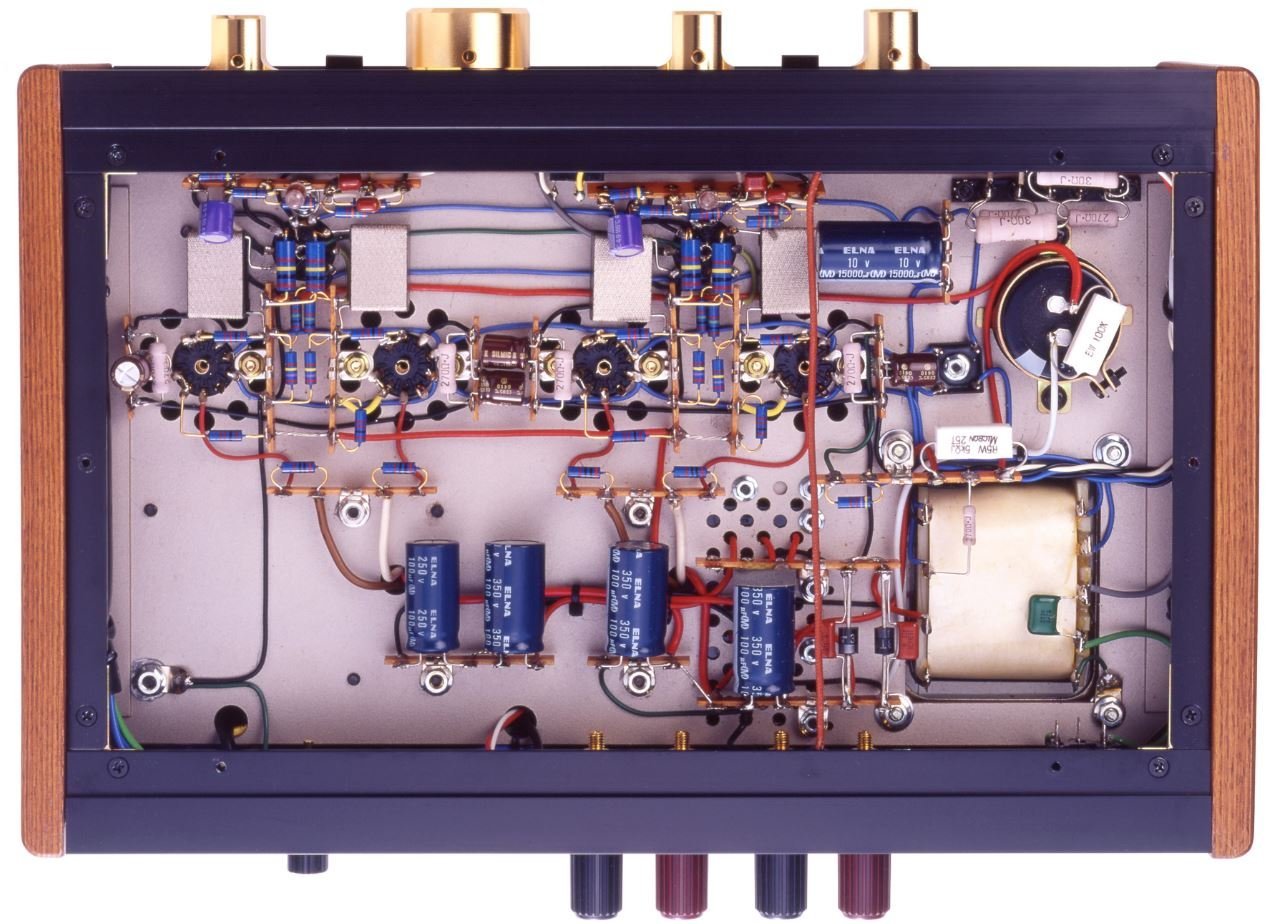

10 минут назад, lenivo сказал:

такое нравится

Когда подвал полупустой, аккуратно расположить детальки не сложно.

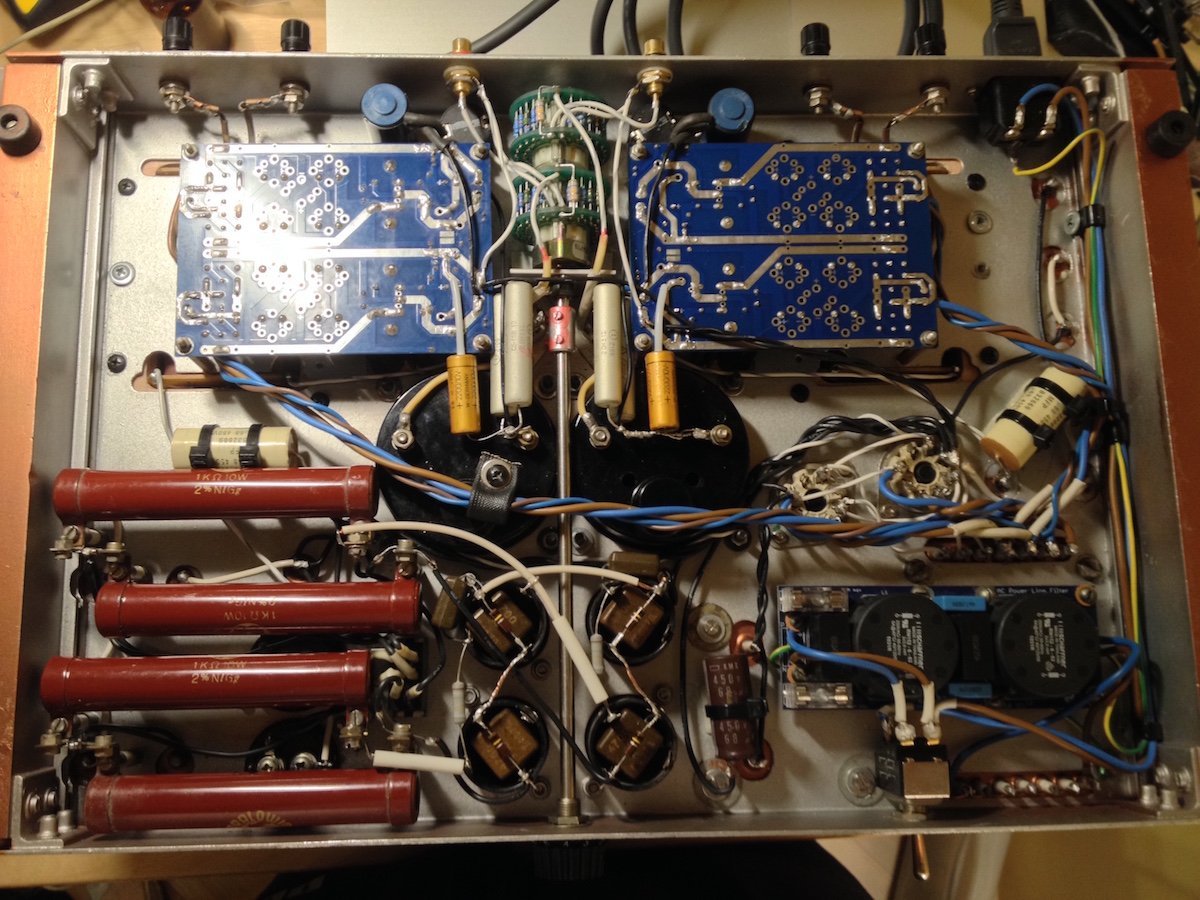

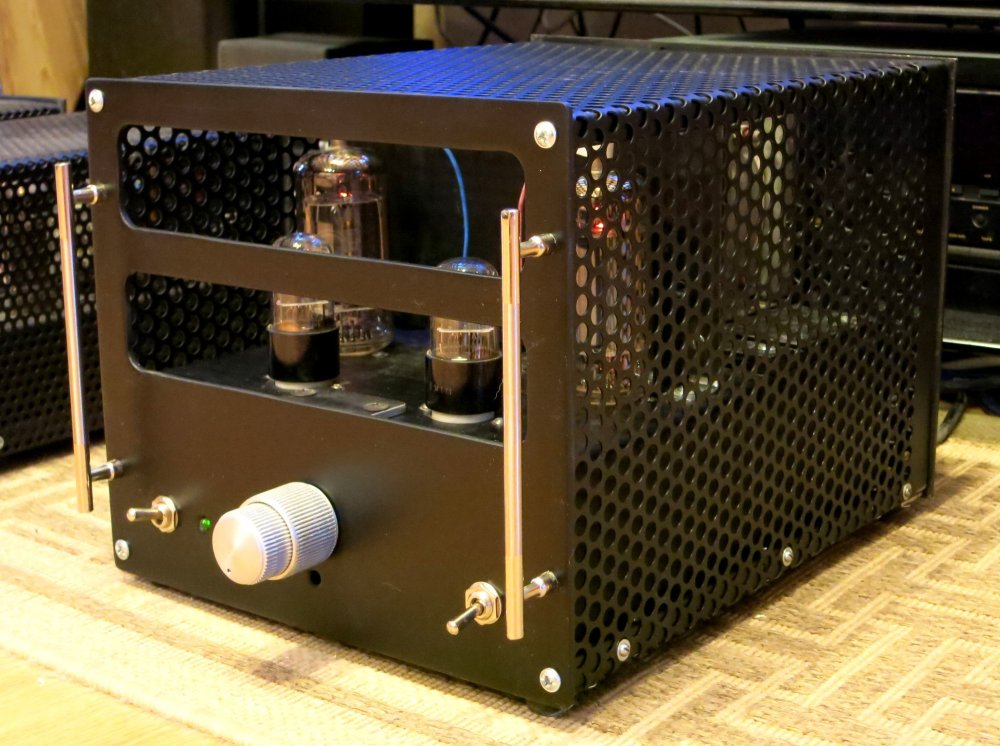

Выкладывал в маломощных, но пусть и тут тоже. Одноламповик на 6ж52п.


  • Like (+1) 6
lenivo Proficient

lenivo

Posted
Posted

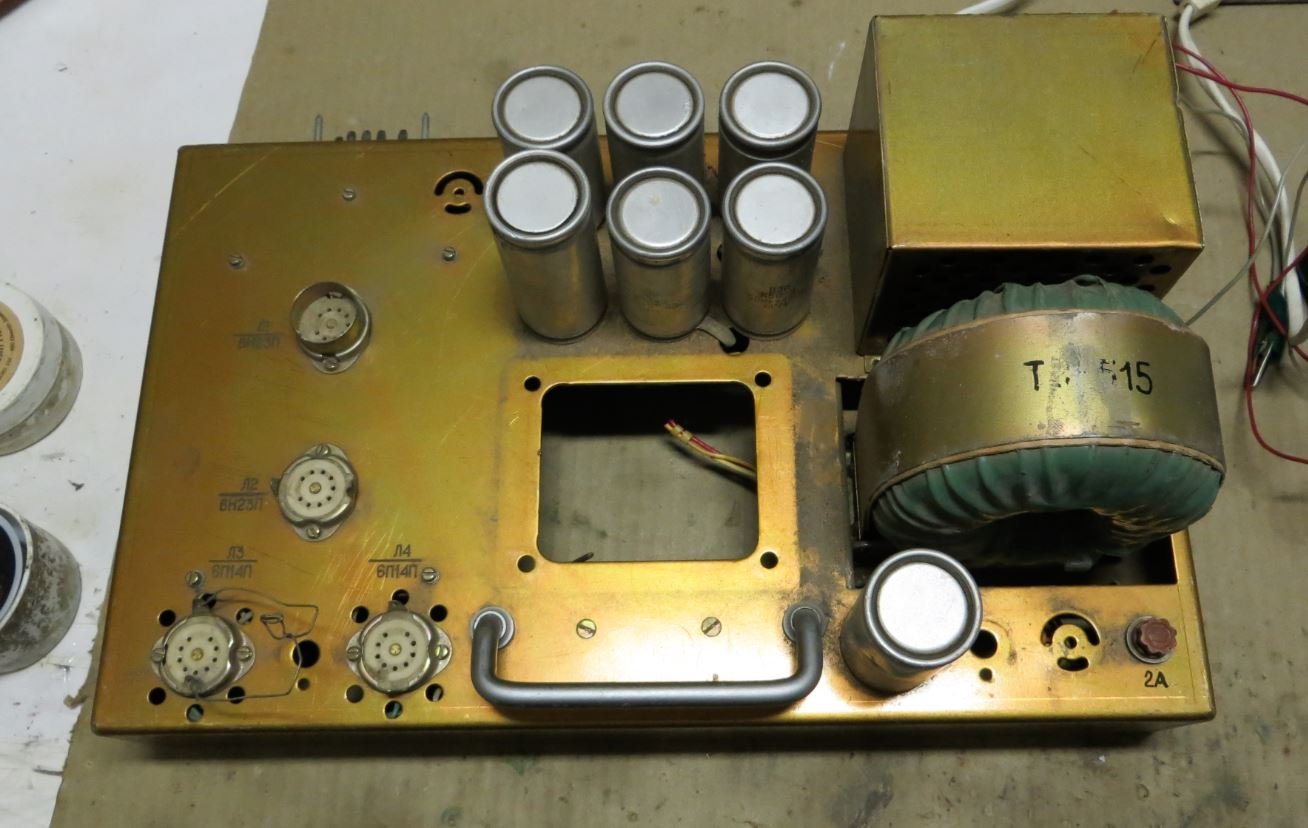

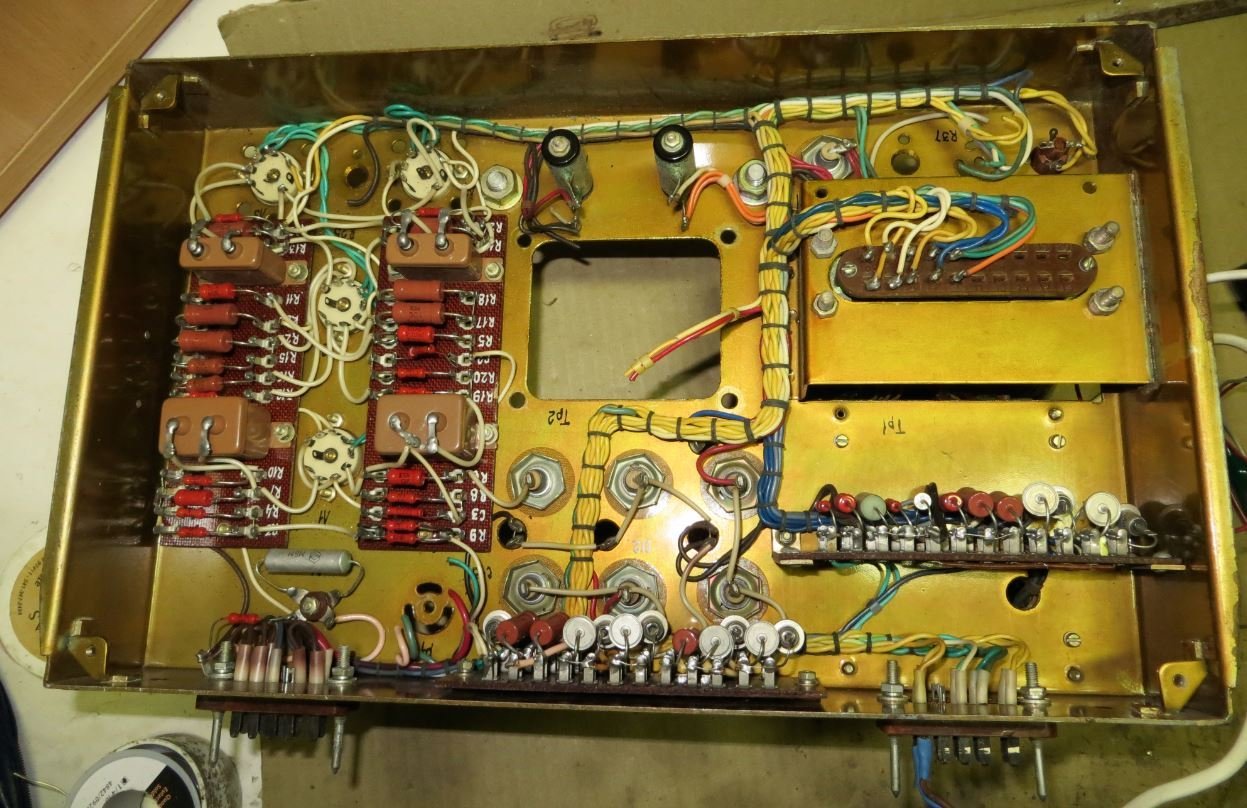

Достался мне в свое время разграбленное шасси от Усилителя УК-4

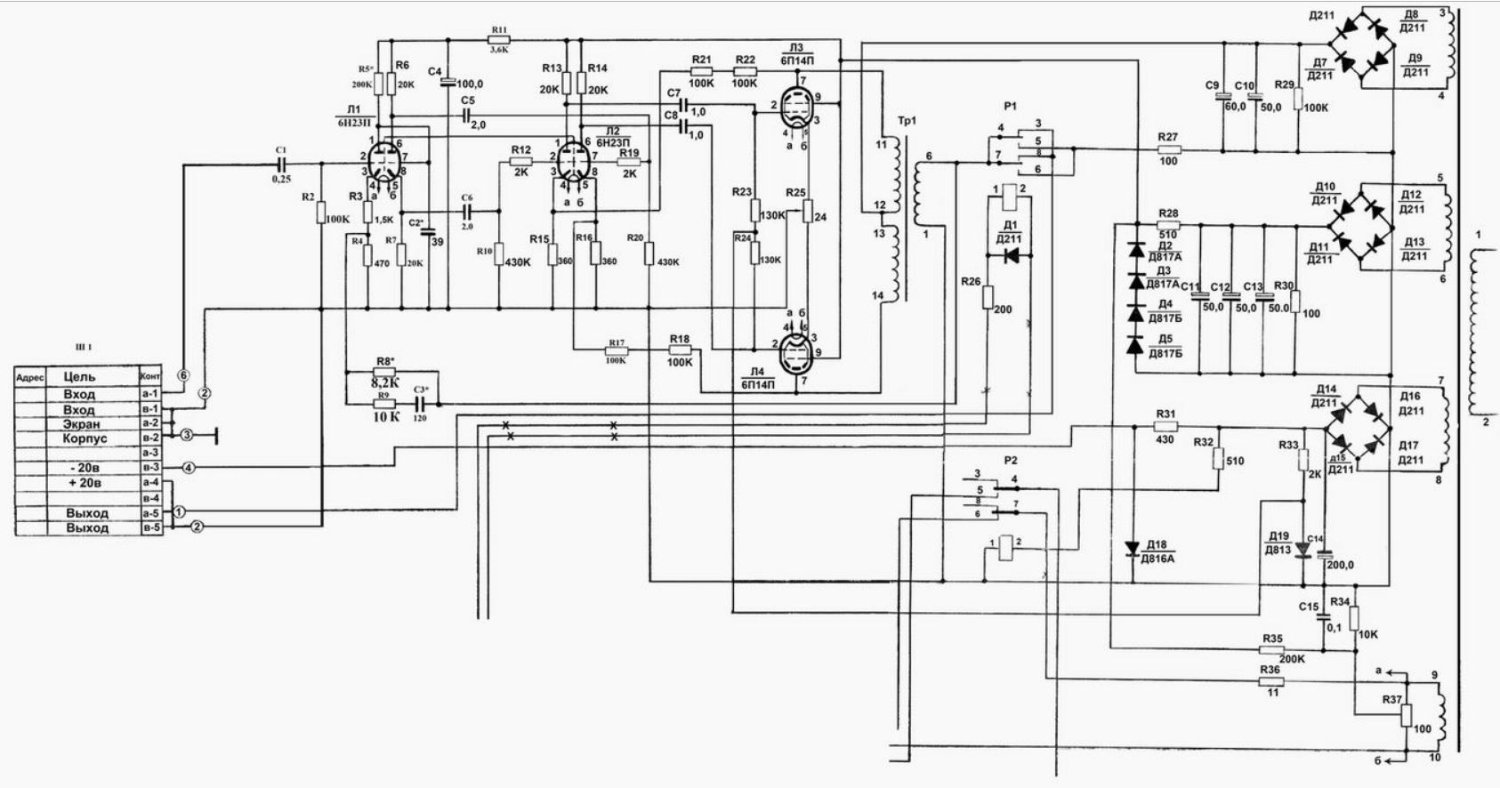

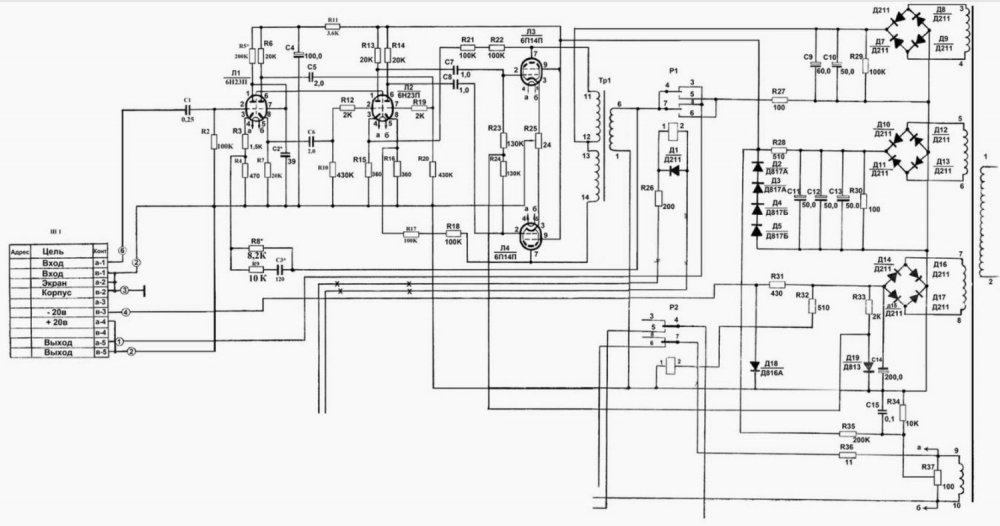

В более современном и понятном виде схема

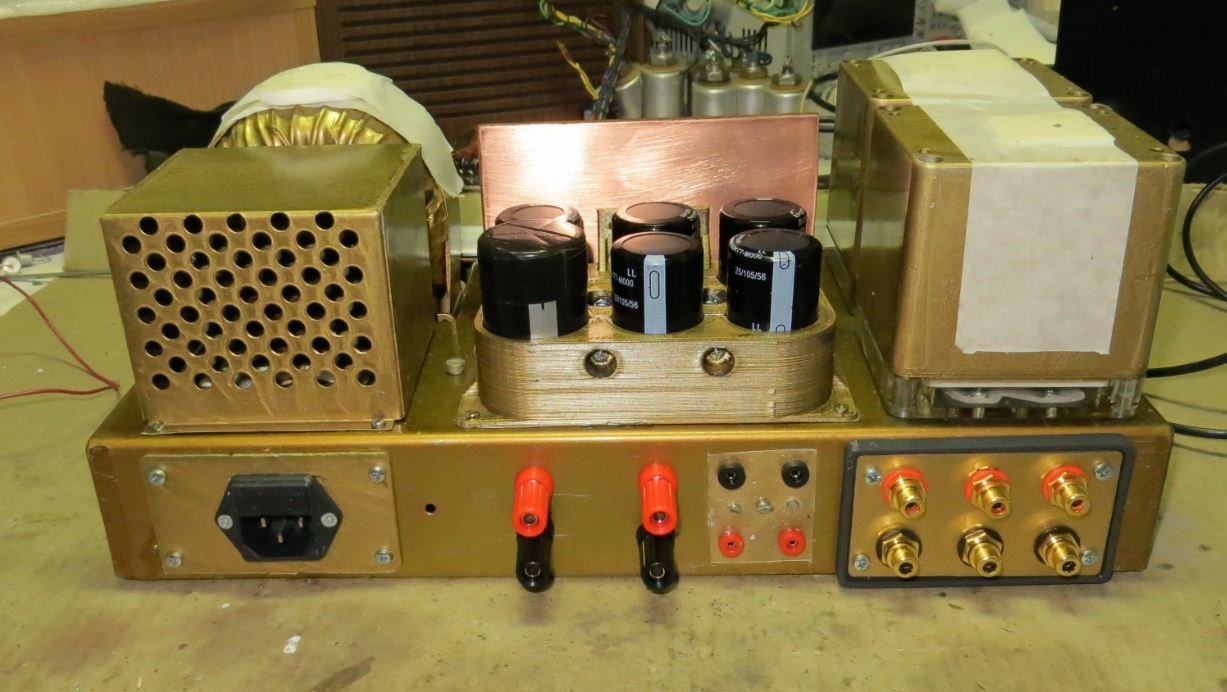

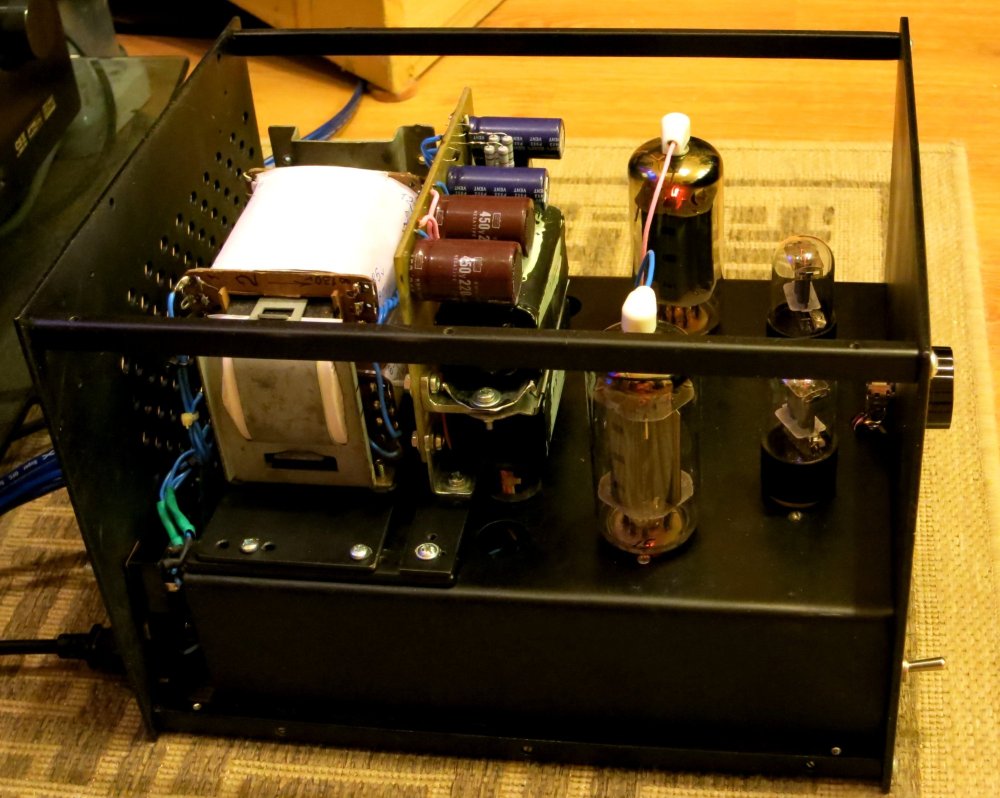

Я из него сделал

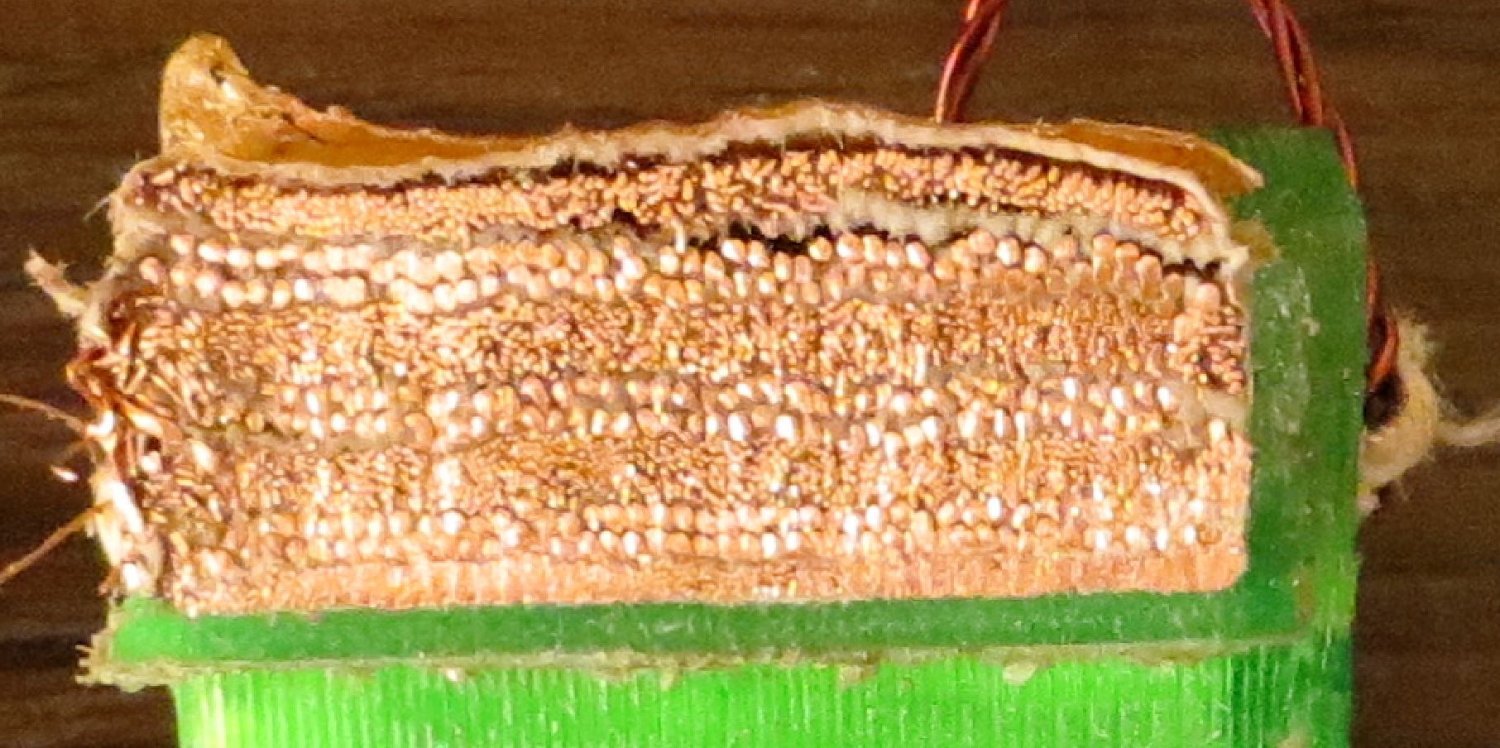

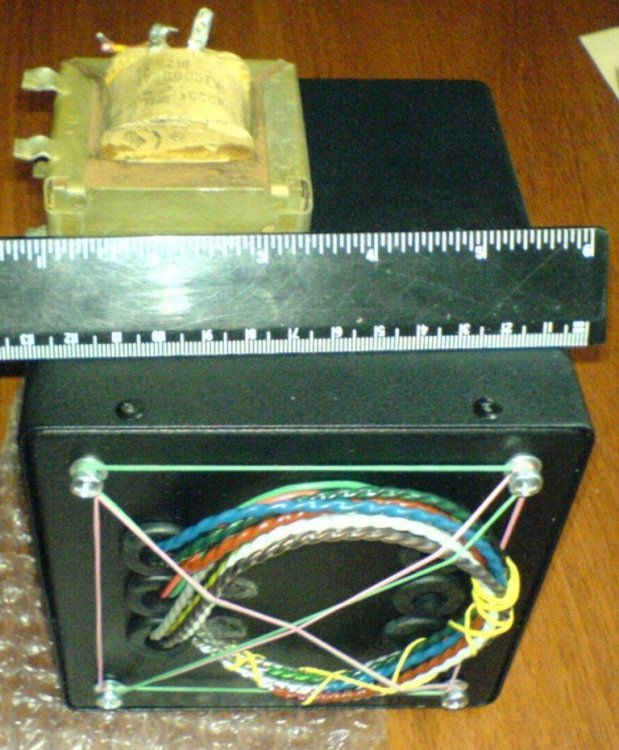

И на нём столкнулся - кончился провод с одним типом лакового покрытия, поставил с другим, а потом пропитка разъёла лаковое покрытие..... Я там просто лаком для волос слои в катушке трансформатора брызгал...... Так вот один тип лака нормально реагировал, а другой тип лакового покрытия- лак просто разъело и всё закоротило. Самое главное сперва работал пару суток, а потом коротнули оба... сперва один потом второй.












lenivo Proficient

lenivo

Posted
Posted
1 минуту назад, Кружка сказал:

Шильдик АН на DIY поделке. Всегда коробило от подобных вещей.

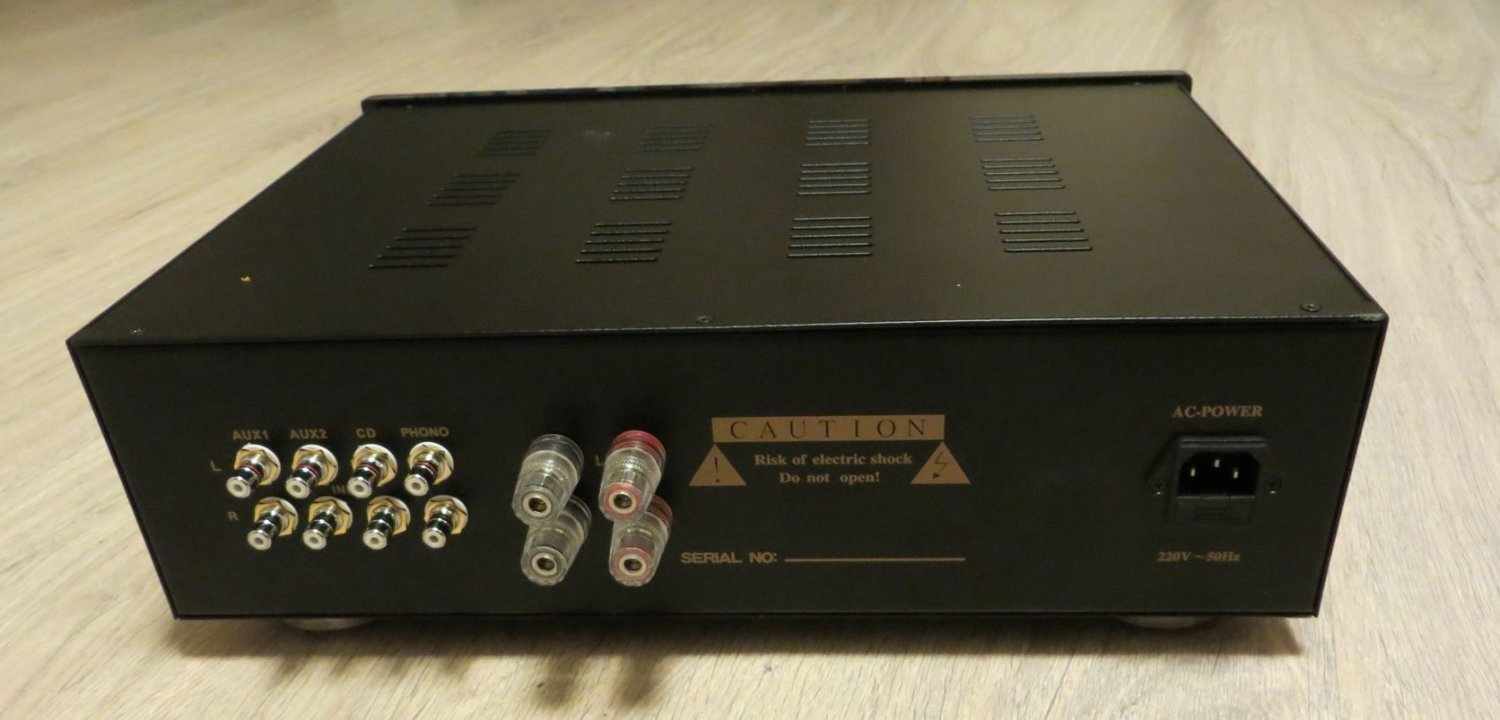

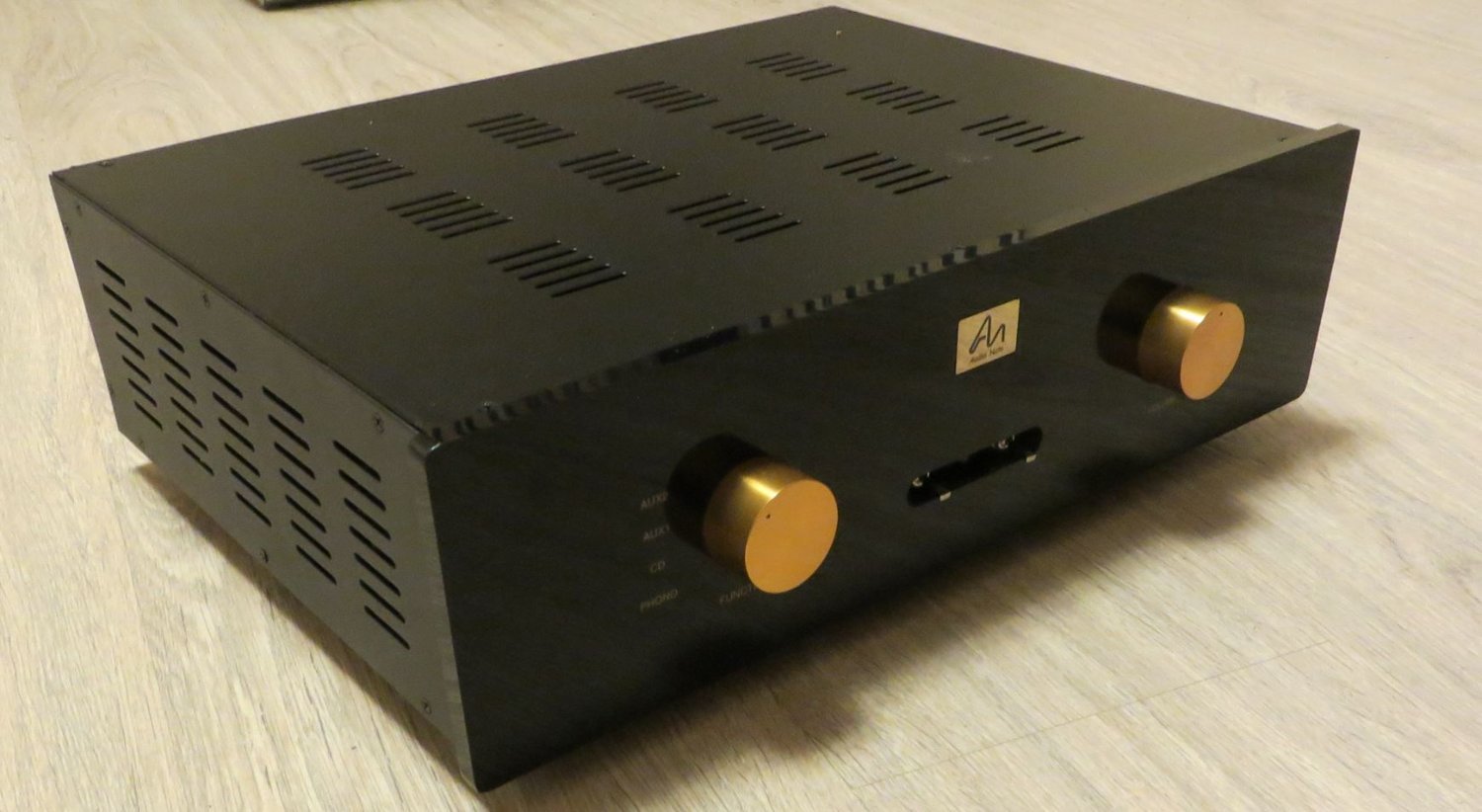

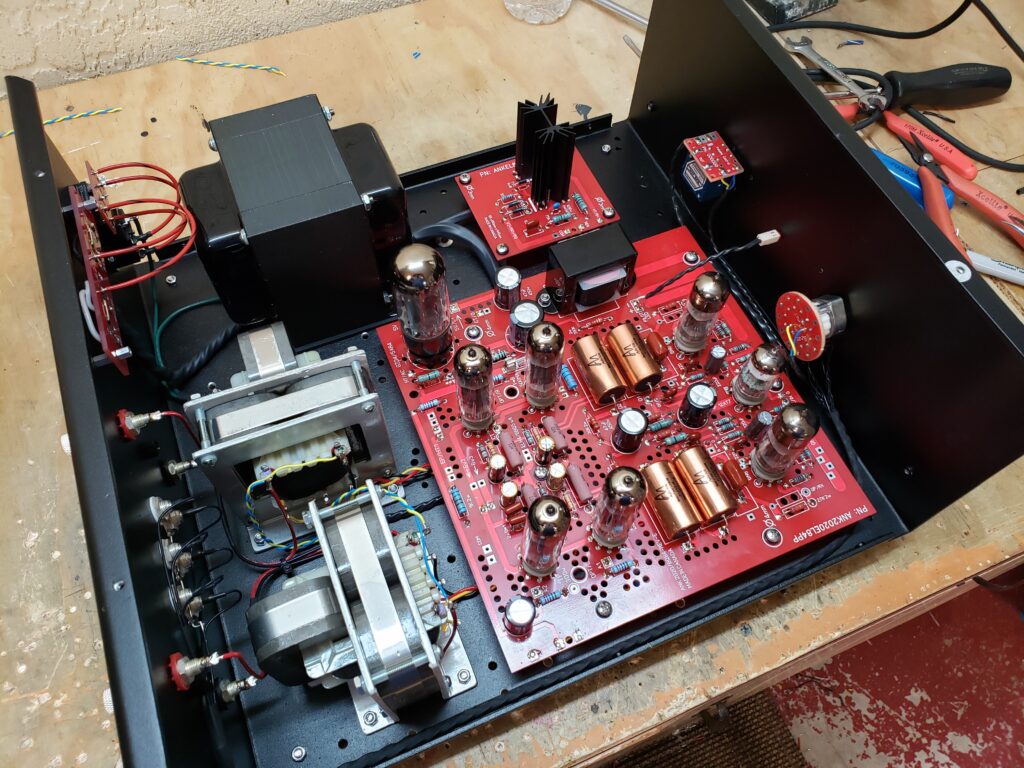

Это корпус Аудионотовского кита - ДЛЯ САМОСТОЯТЕЛЬНОЙ сборки усилителей. Я такой корпус просто купил.



Михаил SM Local

Михаил SM

Posted
Posted
2 минуты назад, lenivo сказал:

Это корпус Аудионотовского кита - ДЛЯ САМОСТОЯТЕЛЬНОЙ сборки усилителей. Я такой корпус просто купил.



Скорее для САМОСТОЯТЕЛЬНОЙ ускоренной мотивации ""бежать"" скорее покупать настоящий AN .. . Говорят , отменили уже этот цирк с китами .

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted

Агрессивный лак.

У меня более опасный путь произошёл:

 2 шт ГМ-57 разобрал, т.к. болтались панели.

  И не помню уж сейчас, применил какой то спирт.

Ну и заклеил.

А потом! Стали панели звонить!

Во страху натерпелся.

Спирт оказался с кислотой.

 Благо руки работали, короче всё по новой пришлось.

   Нормальный спирт.

Уж перемерил его тыщу раз.

  • Like (+1) 1
lenivo Proficient

lenivo

Posted
Posted
8 минут назад, Михаил SM сказал:

Скорее для САМОСТОЯТЕЛЬНОЙ ускоренной мотивации ""бежать"" скорее покупать настоящий AN .. . Говорят , отменили уже этот цирк с китами .

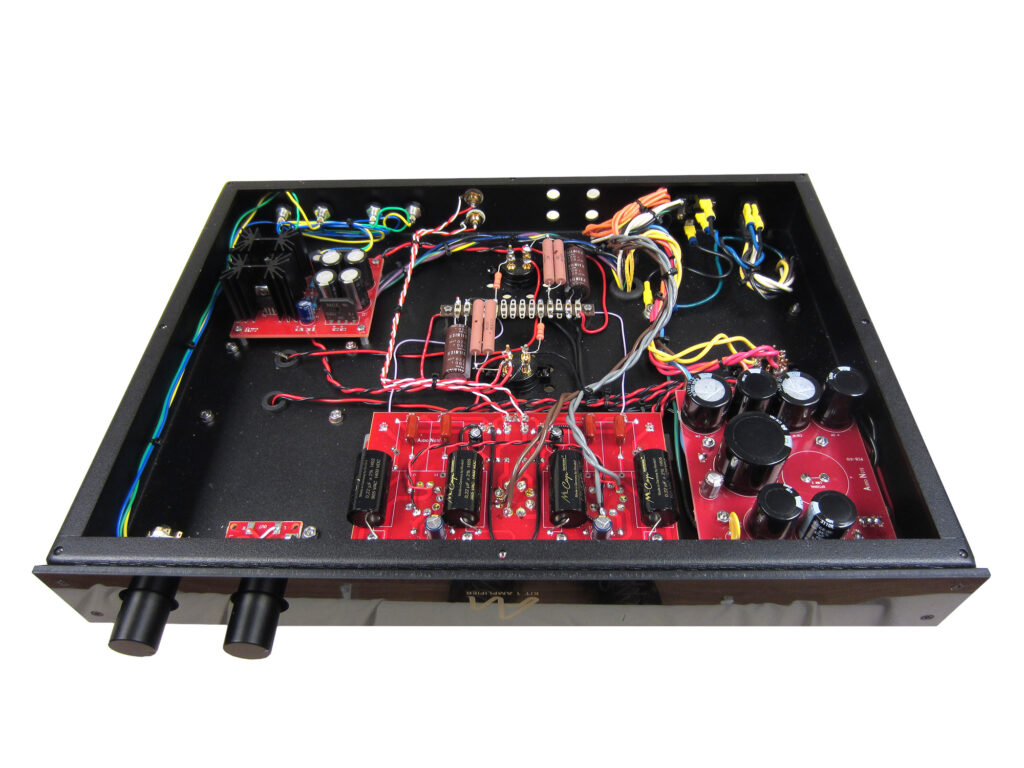

https://ankaudiokits.com/





  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted
5 минут назад, ДимДимыч сказал:

Не, как то не очень здесь платы.:smile-06:

Главное , чтоб недорого было , для "" пиполз"" это критически важно . https://aliexpress.ru/item/1005002498894520.html?sku_id=12000020889965983&spm=a2g2w.productlist.search_results.3.3cfb7973rIwU2Y  Монтаж , кстати...

Это у них (китайцев) репликой обзывается.  Наглость зашкаливает ...

lenivo Proficient

lenivo

Posted
Posted
24 минуты назад, ДимДимыч сказал:

Кто нибудь сделал недавно?

Недавно , это когда?

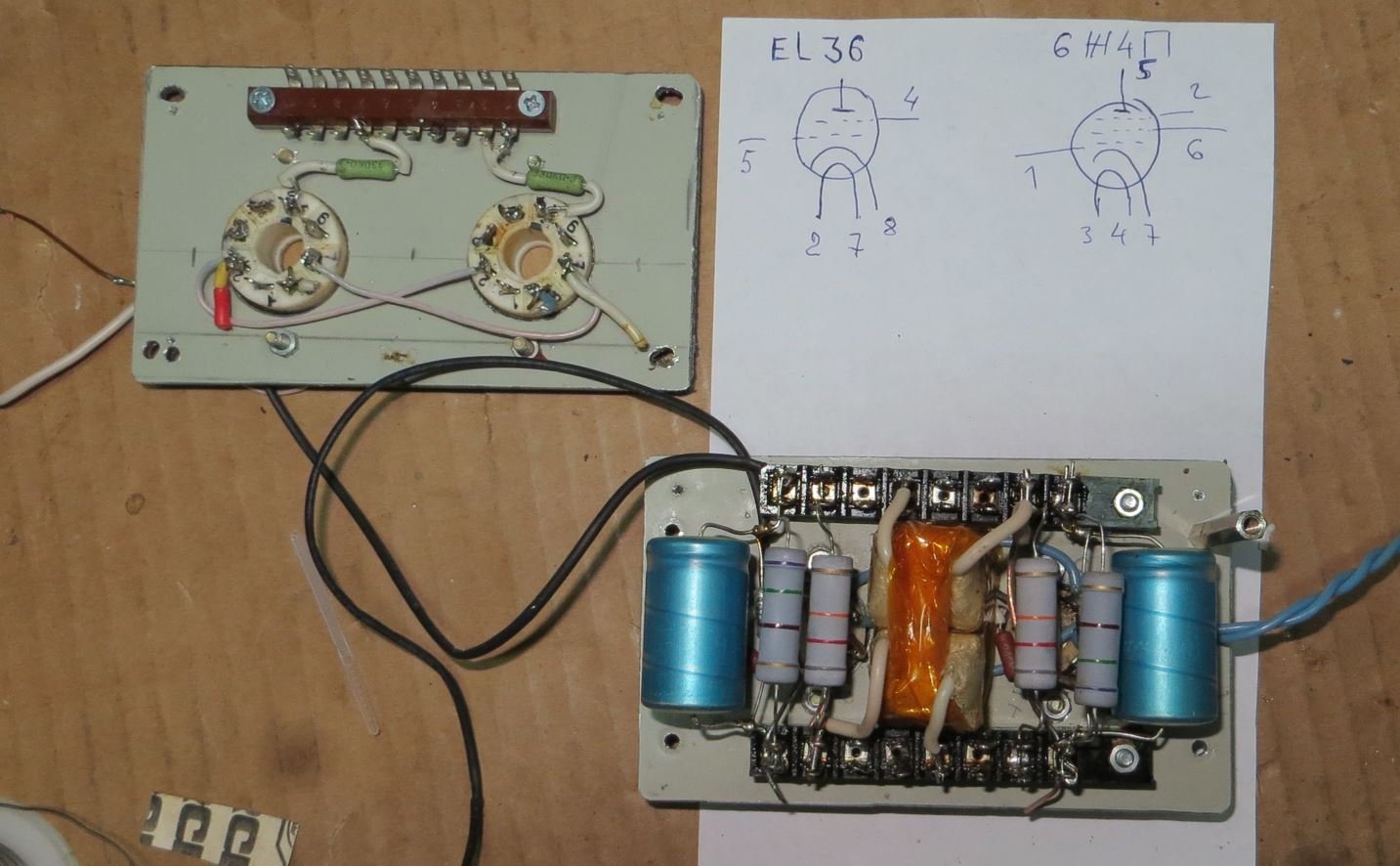

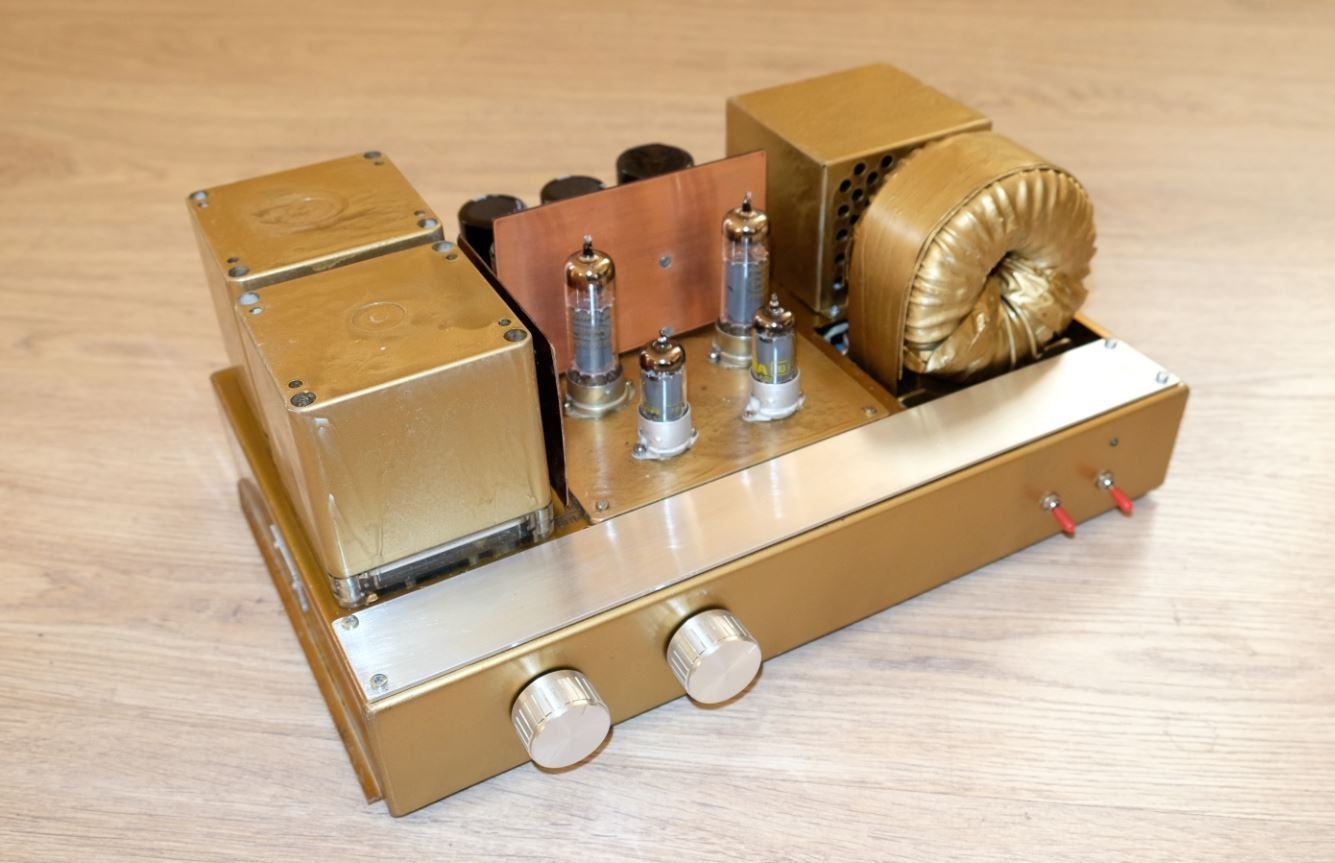

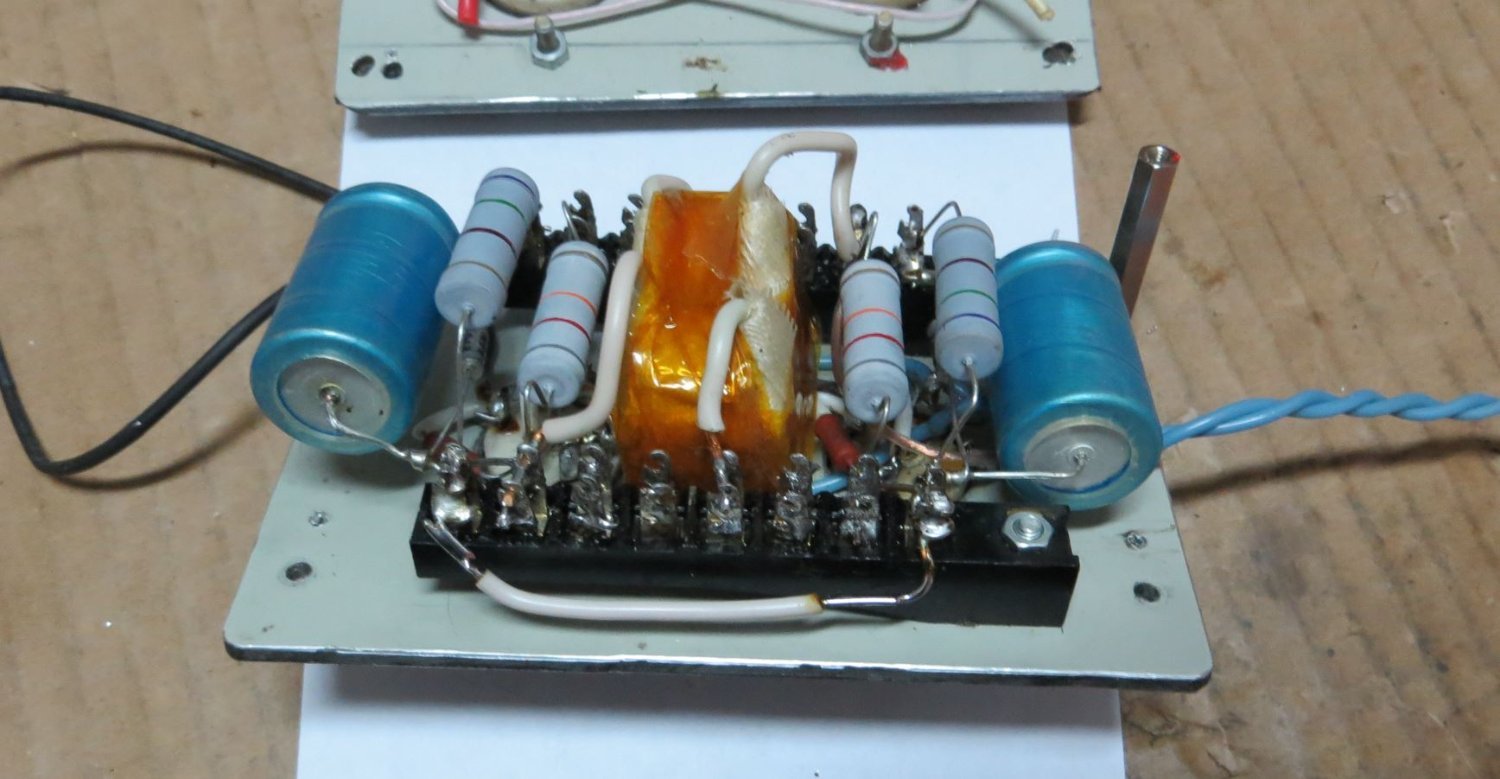

Вот недавно - дней 10 назад.

SE64EL361115072025.thumb.JPG.1c56165126da5bbd8f5ca8559ffb623c.JPGSE64EL361215072025.thumb.JPG.3b165db26b6a135cc1684f535581be5b.JPG

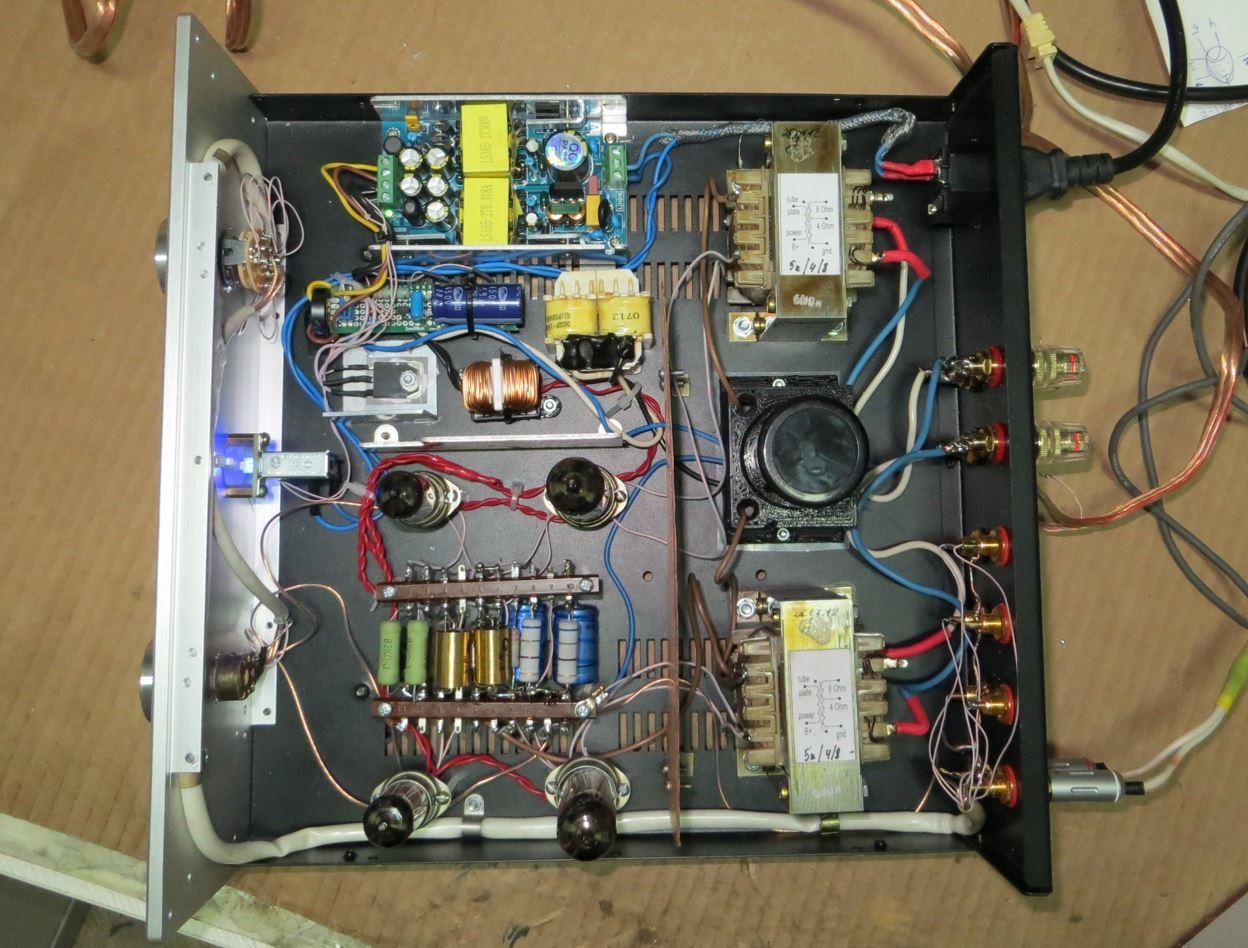

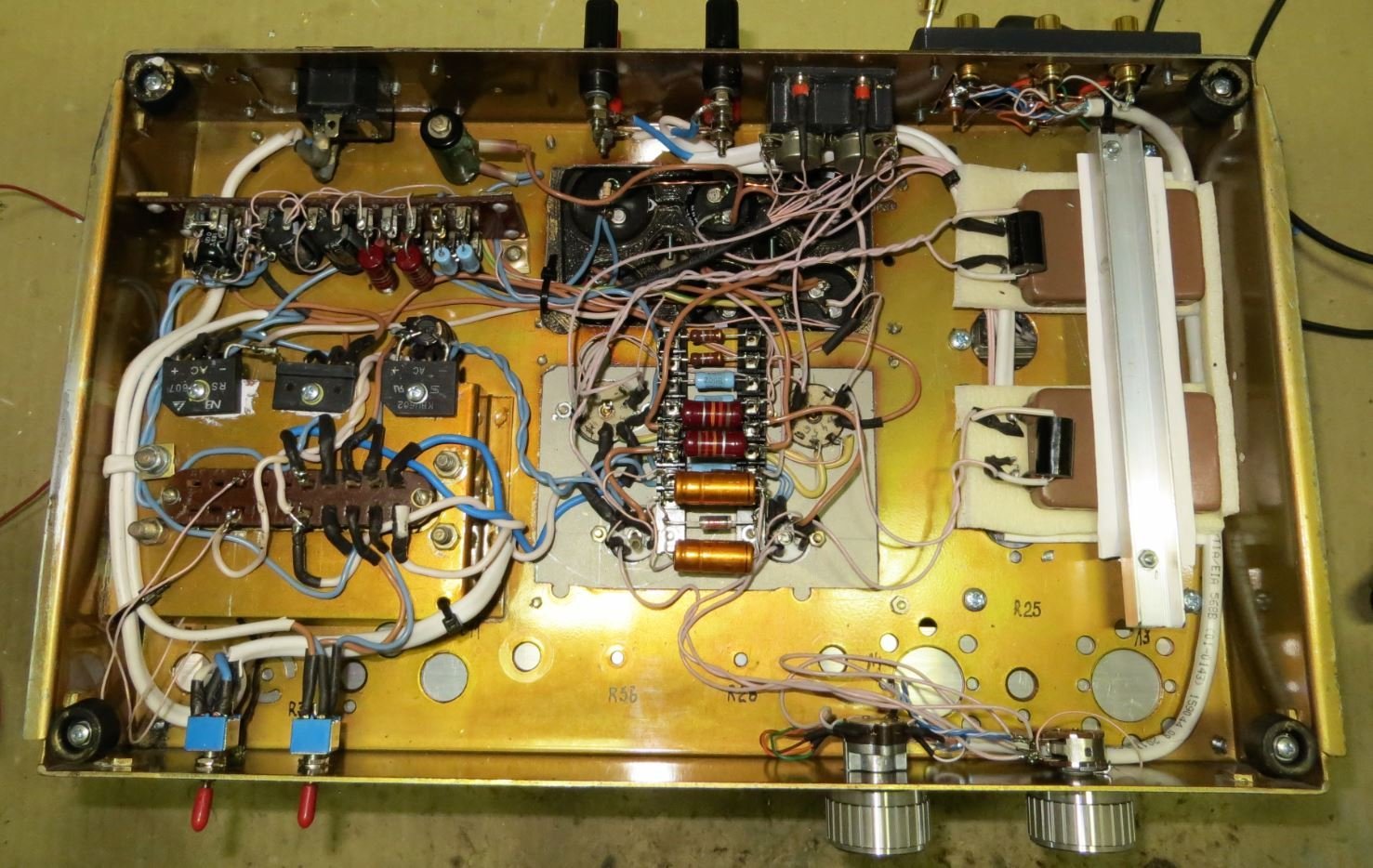

вот несколько месяцев назад
