Тоже леплю иногда переходники на время экспериментов, но всё же затем стараюсь просто поменять панельку, если есть такая возможность. Трата времени оправдана.

  • 9 months later...
Posted

У меня стоит переходник под кенотрон с 5U4 на 4х ногий(цоколь как у 300В) кен. RCA (какой то Z) звуком доволен, но вот мучают сомнения на счет переходника. Устанавливать на постоянно 4х ногую панельку, не хочется, так как много 5U4. Может быть кто то оценивал влияние переходника на звук, всетаки, он зло, или его влияние минимально?

Posted

Ставлю 4- ножечную панельку под 5Z3, а переходник под октальные. Но нередко ставлю рядом пару тройку требуемых панелек, с распайкой впараллель.

  • Like (+1) 2
  • 4 months later...
Posted

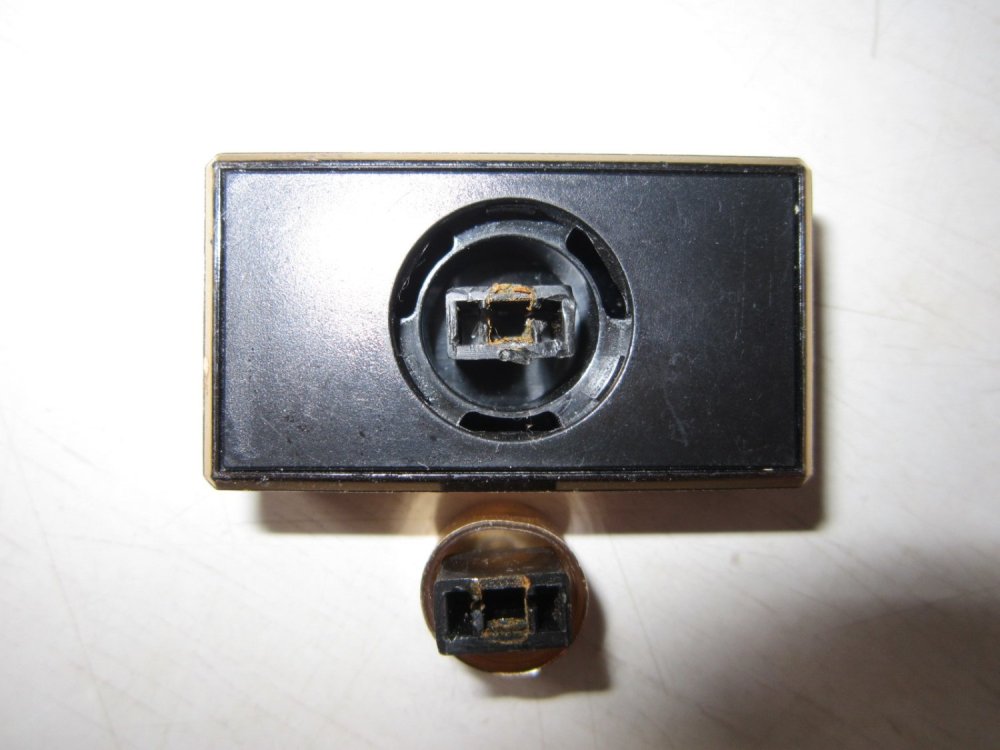

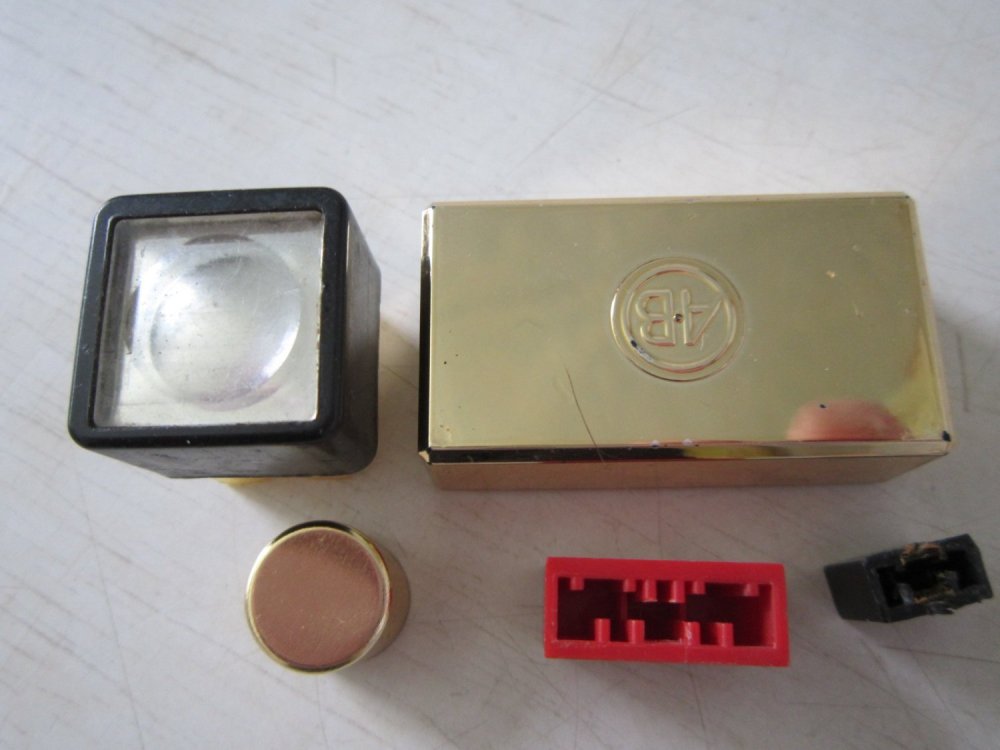

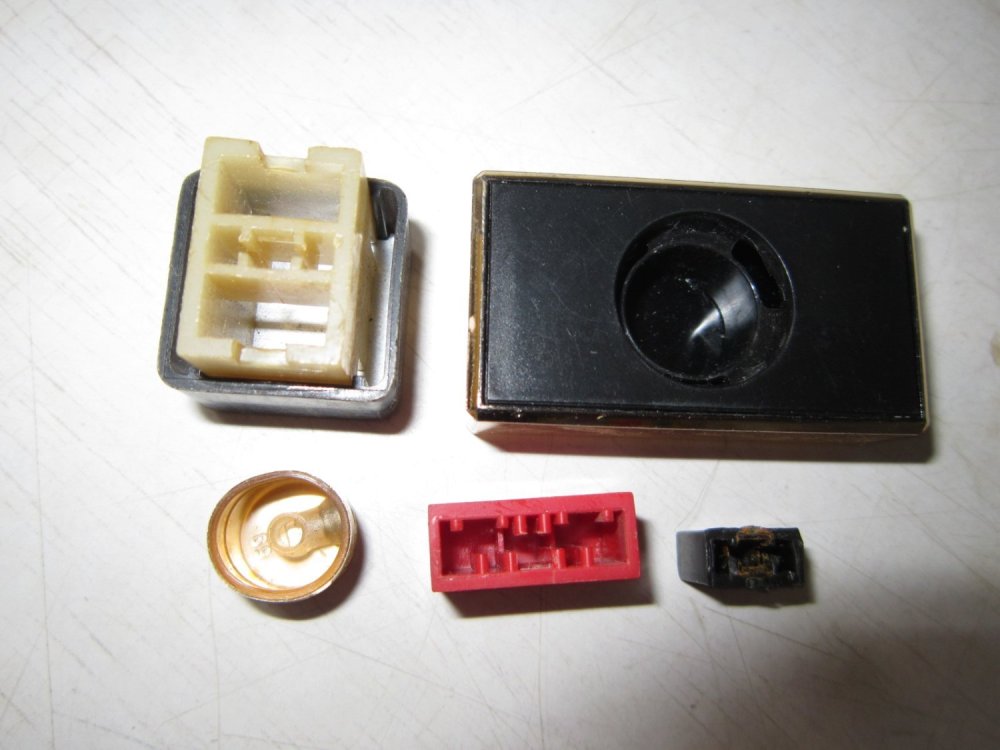

От всяких флакончиков, женских духов и т.п. есть крышечки красивые, я некоторые приспособил на сетевые вкл/выключатели, эпоксидным клеем приклеиваю на меньшию по размеру пластмассовую кнопку.  Может кому пригодится.






Posted

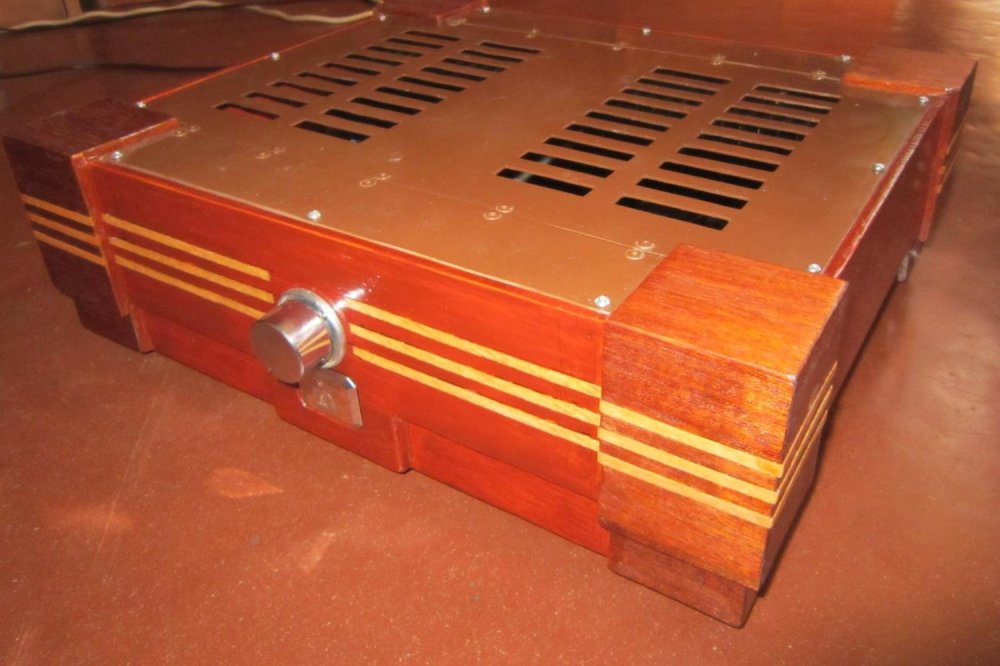

На передней лицевой панели усилителя ZD-50 под регулятором громкости усилителя, кнопка сделана - открутил от пустого флакончика духов крышку, на вид красивая и приспособил к вкл/выкл.



005 (2).JPG

Posted

Пора уже тему открывать - "Мастерская по безделушкам".

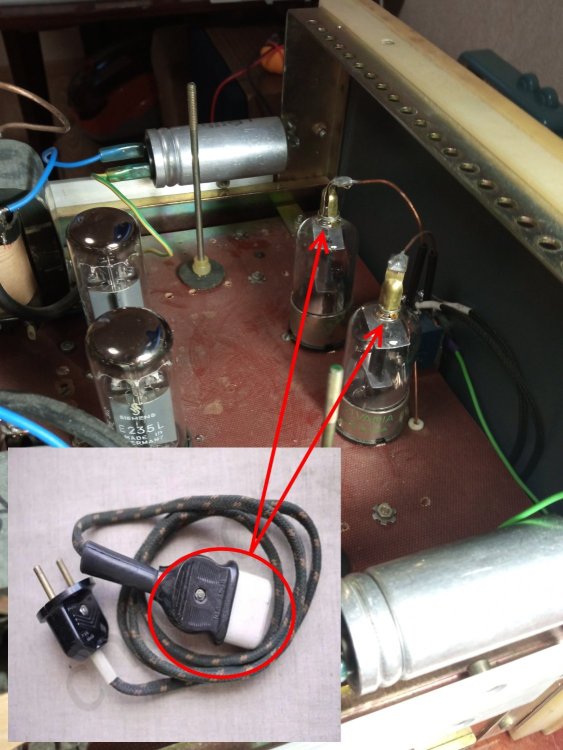

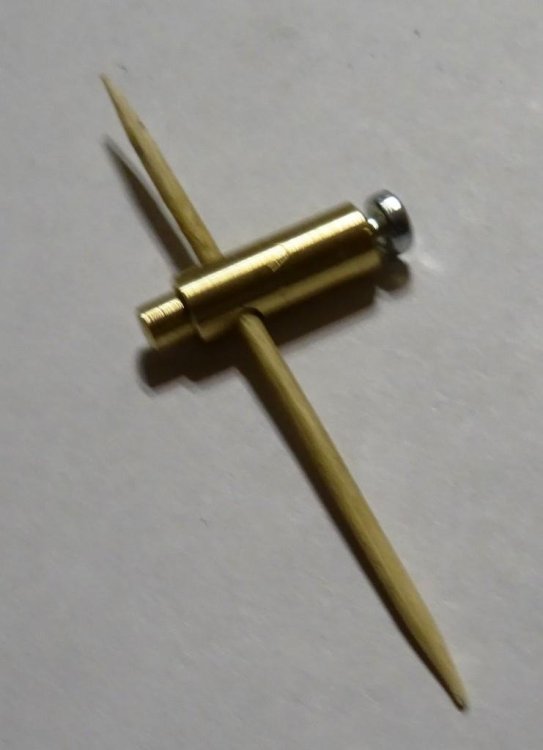

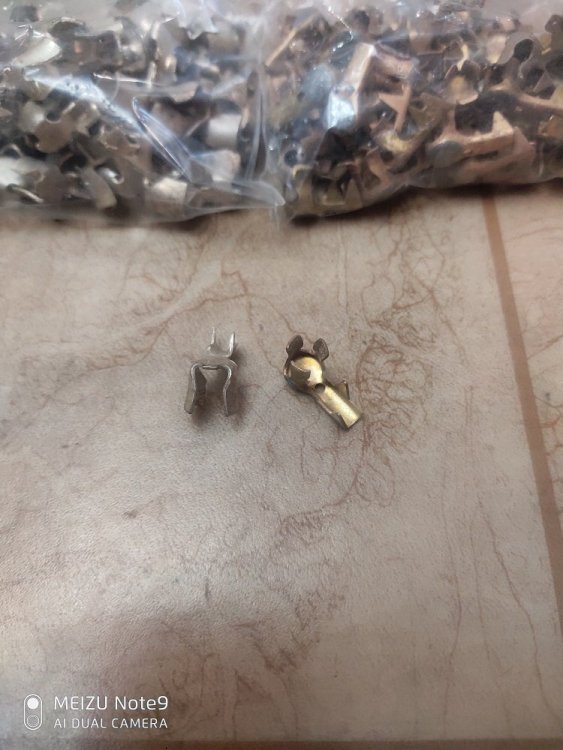

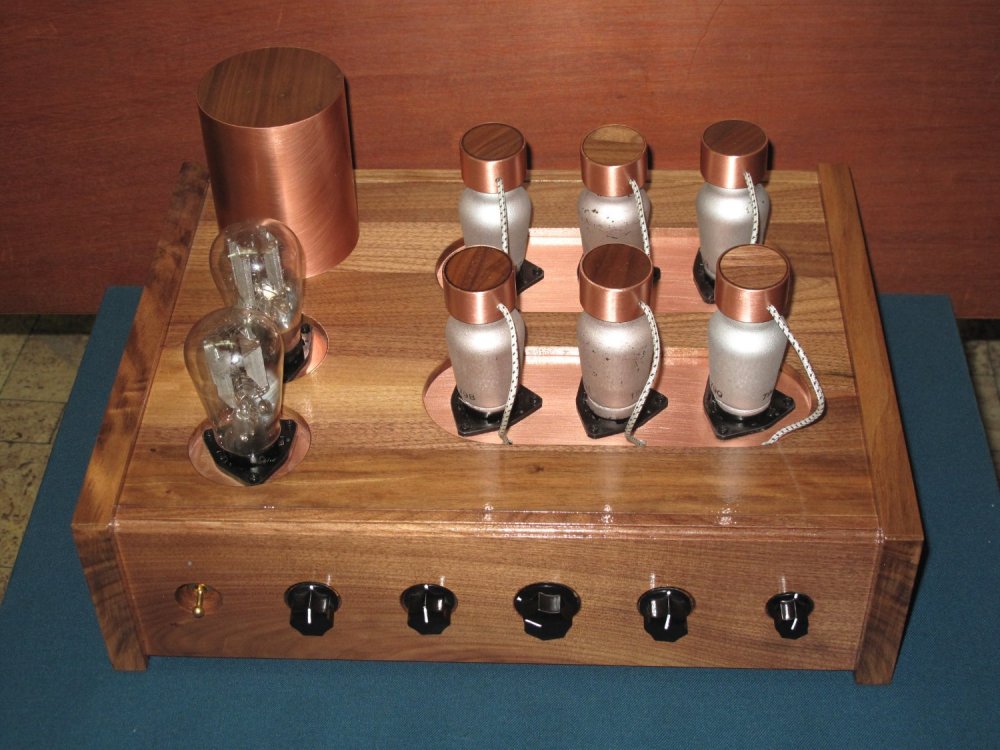

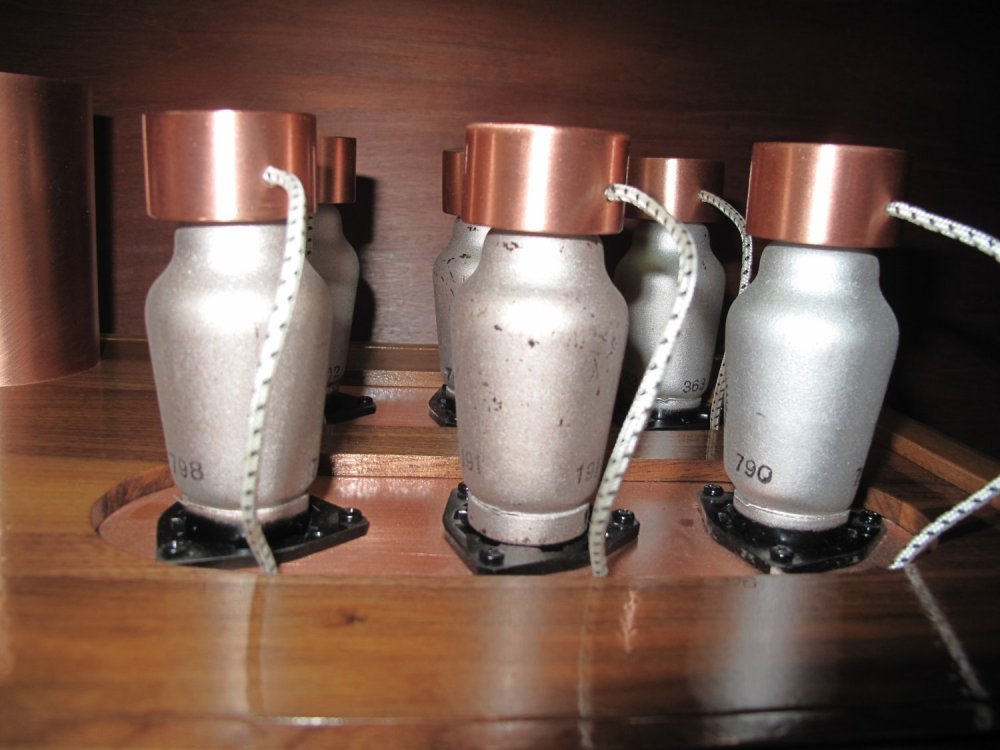

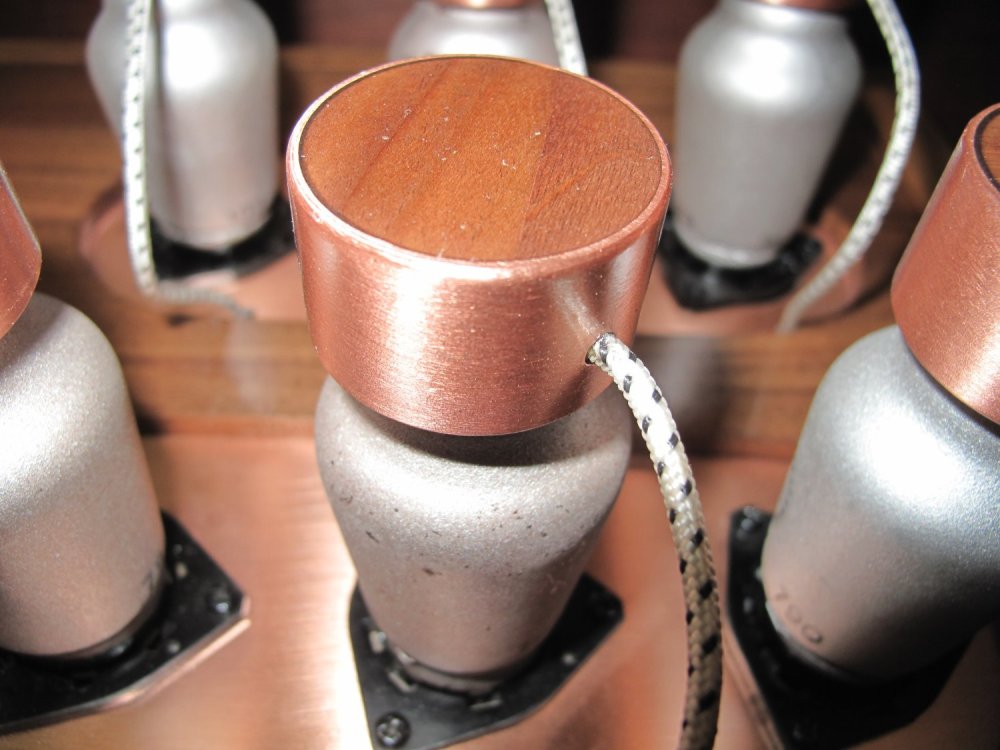

Анодные колпачки сделал из гнездового контакта.  2 шт. таких были добыты из вилки от советского электрочайника. Комплектуются прижимными колечками.


  • Like (+1) 2
Posted
6 hours ago, Meshochnik said:

Пора уже тему открывать - "Мастерская по безделушкам".

Анодные колпачки сделал из гнездового контакта.  2 шт. таких были добыты из вилки от советского электрочайника. Комплектуются прижимными колечками.

Не туговаты - ли? У меня есть кофейник "вечный" из нержи с таким шнуром - усилие в разъеме весьма большое

Posted
4 часа назад, BAA сказал:

Не туговаты - ли? У меня есть кофейник "вечный" из нержи с таким шнуром - усилие в разъеме весьма большое

Нормально, ... высоса контактных пластин позволяет производить соединение без усилий, затем колечки осаживаются обжимая анодный колпачёк.

Posted

Прикольное решение, но только в закрытый корпус...

Хотя простых анодных колпачков на Авито полно... вот например такие купил:




Posted
13 часов назад, Meshochnik сказал:

Пора уже тему открывать - "Мастерская по безделушкам".

Поддержу, можно открыть отдельную тему, где каждый может поделится идеями.

Posted
10 часов назад, matss сказал:

Поддержу, можно открыть отдельную тему, где каждый может поделится идеями.

Эта тема именно про колпачки , большей частью самодельные.

Про "безделушки" можно открыть любую тему в говорилке.....

  • 3 months later...
Posted

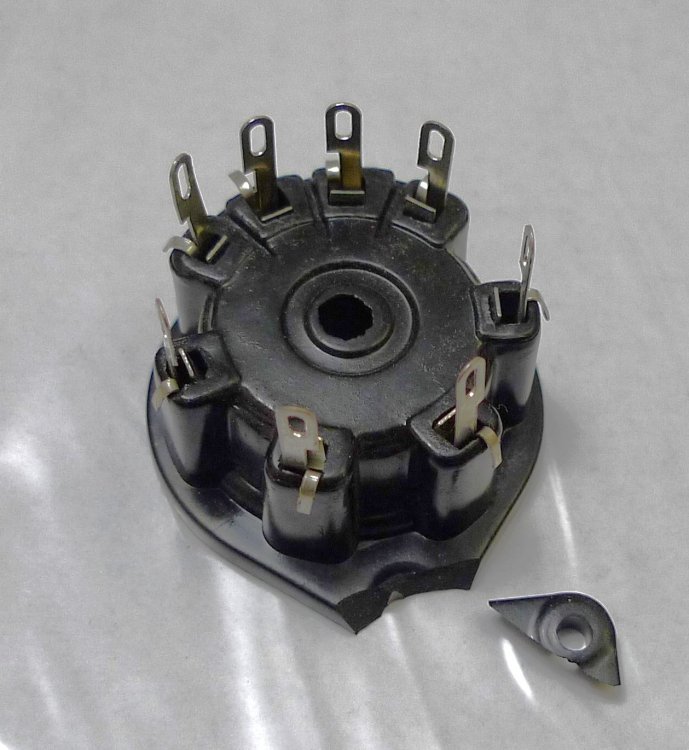

Случайное падение и отломано крепежное ухо.
Как бы сказала моя бабушка: "Кривые дырявые руки."
Чьи, чьи - мои.:smile-06:
Полёт в ведро исключен. Есть вариант, но хотелось бы услышать Ваши предложения по ремонту с учетом конструкции.
С уважением, Nittis



Posted
1 час назад, Nittis сказал:

Случайное падение и отломано крепежное ухо.
Как бы сказала моя бабушка: "Кривые дырявые руки."
Чьи, чьи - мои.:smile-06:
Полёт в ведро исключен. Есть вариант, но хотелось бы услышать Ваши предложения по ремонту с учетом конструкции.
С уважением, Nittis



Суперклеем , намертво и практически незаметно.

Posted

Судя по виду - пресс-материал, "карболит". Если греется, сильно, - БФ4, с сушкой в "тепле", если нет - согласен с предыдущим.

Posted

Возможно, есть смысл отпилить из нетолстого текстолита и т.п. ромбовидный фланец с 2 отаерстиями, усиливающий, и наложить его поверх отремонтированной панельки. Были, кстати, такие же панельки, и вообще без "ушей", с креплением винтом за центральное отверстие.

  • Like (+1) 1
Posted
9 часов назад, Nittis сказал:

Случайное падение и отломано крепежное ухо.
Как бы сказала моя бабушка: "Кривые дырявые руки."
Чьи, чьи - мои.:smile-06:
Полёт в ведро исключен. Есть вариант, но хотелось бы услышать Ваши предложения по ремонту с учетом конструкции.
С уважением, Nittis



клеем БФ-2 подклейте и хорошенько высушите

Posted
30 минут назад, Xрюн222 сказал:

 Были, кстати, такие же панельки, и вообще без "ушей", с креплением винтом за центральное отверстие.

По сути дела, можно "удалить уши" и П-образной скобой с крепежным отверстием по центру притянуть через посадочное отверстие ламповую панельку к плоскости изделия. Подумаю...
Хотя, конечно же, это не тот вариант, который нужен сейчас.
С уважением, Nittis
p.s. Наверно флянец, когда обломится еще раз...

  • Like (+1) 1
Posted

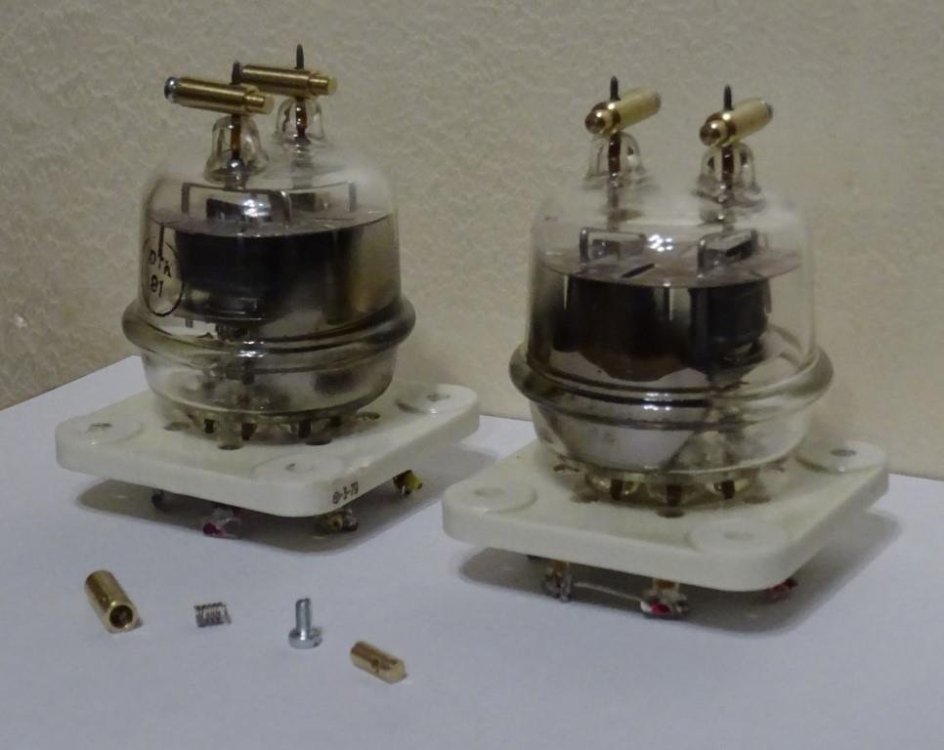

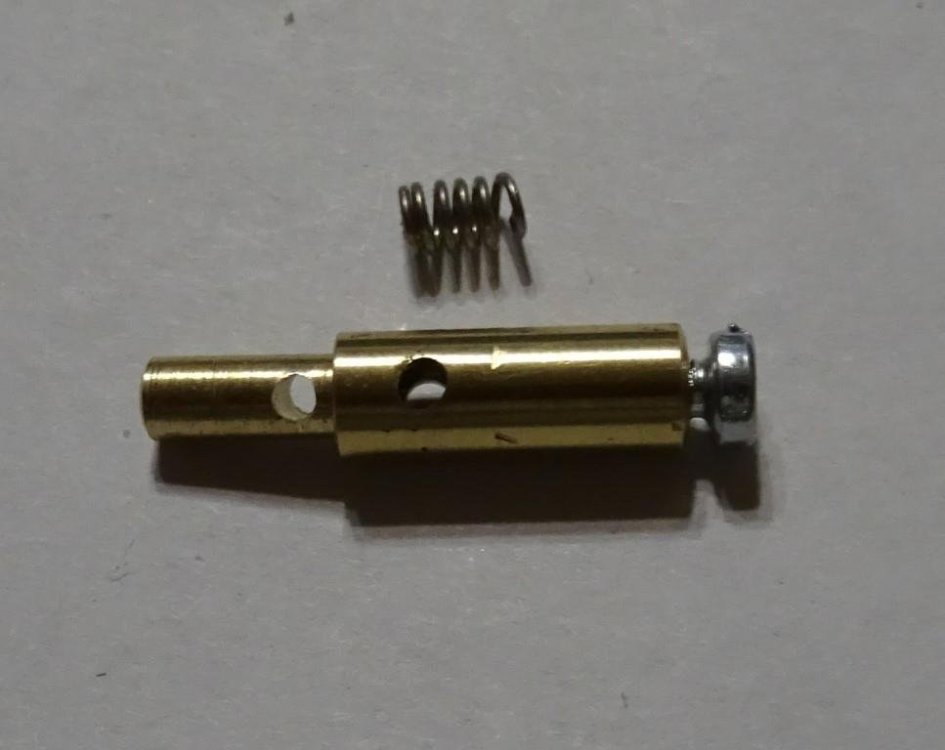

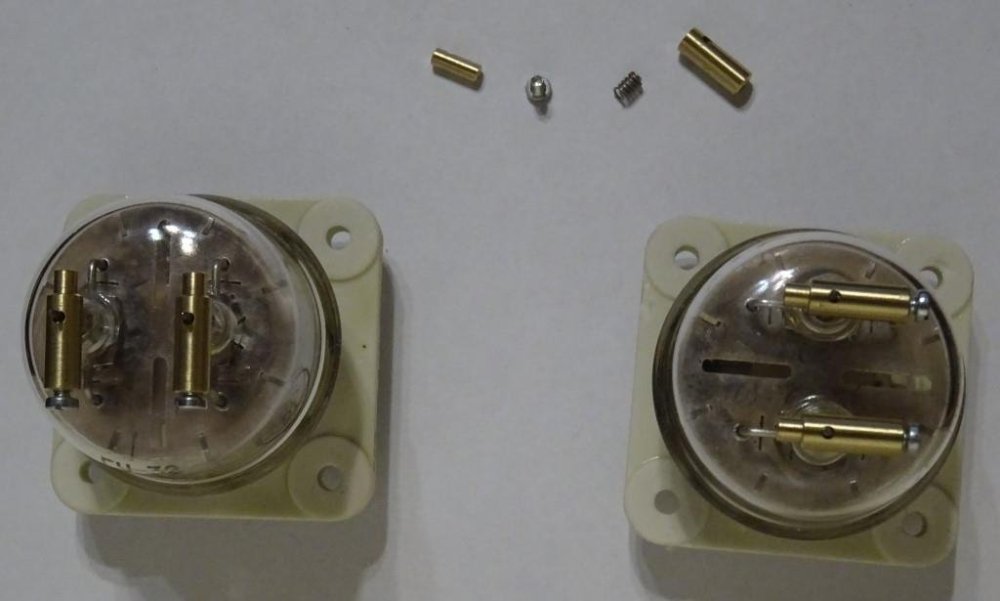

Анодные колпачки своими руками, под радиолампы ГУ-32,ГУ-29, ГК-71 и др.

Кому не нравится , я не виноват.

Если считаете что может шибануть током, наденьте термотрубку.








Posted
14 часов назад, Михаил SM сказал:

Суперклеем , намертво и практически незаметно.

Если в месте крепления панели чуток перетянешь или перекос, лопнет и супер клей не поможет

Posted
15 часов назад, Nittis сказал:

Случайное падение и отломано крепежное ухо.

Сколько ронял подобные панели и не разу ничего не отламывалось

Posted
56 минут назад, matss сказал:

Сколько ронял подобные панели и не разу ничего не отламывалось

Считайте, мне таким образом повезло:smile-40: , или не повезло. Согласен, суперклей, он же секундный СуперМомент не терпит нагрузок, да и от лёгкого щелчка небольшое по площади соединение разрушается.
С уважением, Nittis

Posted
В 17.03.2024 в 12:01, skrepka сказал:

чертежик вдогонку.

Очень даже не плохи, но крупноваты. Можно приложить руки и сократить длину как минимум на треть. Можно окуклить, сохранив отверстия.
С уважением, Nittis
