Схемы усилителей класса D

Valinor

By Valinor
in Semiconductor

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Недавно на "атслушку" притащили некий РР, фактически - по режимам-в классе В (конечно же, пентодный!!!), и никто (!) из присутствовавших злато- и платино-родиево-ухих НИЧЕГО (совсем!) про класс В - НЕ заподозрил :smile-03: Все сделанные замечания носили скорее общесистемный нюансный характер - скажем, про кабели, про подставки под них, про рекомендуемый жанр журналов, подгружающих СД и колонки и т.п. и т.д.

  • Like (+1) 2
  • Smile 1
  • Replies 74
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

AlexGround
AlexGround

Разработал как то простую схемку для ознакомления с классом D "Sophia". Хорошо подойдёт что бы впервые "пощупать" что это такое класс D спаяв за вечер. На паяльнике есть статья.

Владимир Перепелкин
Владимир Перепелкин

Класс D хорош для озвучивания магазинов, автобусных остановок, сирену для МЧС. Для домашнего звука удовольствие сомнительное.

Xрюн222
Xрюн222

Недавно на "атслушку" притащили некий РР, фактически - по режимам-в классе В (конечно же, пентодный!!!), и никто (!) из присутствовавших злато- и платино-родиево-ухих НИЧЕГО (совсем!) про класс В - НЕ

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Xрюн222 сказал:

НЕ заподозрил

Охотно верю. Но я про другое: про отсутствие особого смысла делать РР в "АБ", "Б". Не вечеринку же озвучивать? Или рубиться за рекордный КПД.

  • Like (+1) 1
Agats Proficient

Agats

Posted
Posted
2 часа назад, sova сказал:

Ламповый винтаж 30-х, 50-х, весьма интересно. И можно пока купить сегодня

Не только можно, но и нужно запасаться...все исчезает с громадной скоростью повышая цены...

Den101 Proficient

Den101

Posted
Posted
36 минут назад, Stan Marsh сказал:

Не вечеринку же озвучивать?

Правильно. Это работа как раз для камней в D )))

Xрюн222 Mentor

Xрюн222

Posted
Posted
27 минут назад, Agats сказал:

Не только можно, но и нужно запасаться...все исчезает с громадной скоростью повышая цены...

Далеко не всем подряд этим нужно запасаться. Как говорится - "звонить и писать только ЗНАЮЩИМ предмет! " (С).

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
42 минуты назад, Stan Marsh сказал:

Охотно верю. Но я про другое: про отсутствие особого смысла делать РР в "АБ", "Б". Не вечеринку же озвучивать? Или рубиться за рекордный КПД.

Про вечеринку разговору нет, обычные типовые 3- полоски чувствительностью как правило 87-89 -> 1-значно  РР, АВ, ОСы. Как было подсчитано коллективно в ветке по первому усилителю на ел34 - 1тактник на триоде без ОС НЕ имеет никаких шансов с подобной весьма типовой акустикой...

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Den101 сказал:

Это работа как раз для камней в D )))

Ну, скажу по секрету, не далее как недавно:smile-03:, пришлось-таки заменять мощные дешники на бешники, хоть то была озвучка зала, и казалось бы... Ан нет, механик был недоволен. Хотя, все эти дешёвые бехрингеры и крауны схемно довольно убоги, и чудес ждать от них точно нельзя. А вот мелкая бытовая типа SMSLов - вполне и ничего.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 минут назад, Xрюн222 сказал:

обычные типовые 3- полоски чувствительностью как правило 87-89 -> 1-значно  РР, АВ, ОСы.

Пожалуй, да.

Mark Levinson Local

Mark Levinson

Posted
Posted
1 час назад, Xрюн222 сказал:

Недавно на "атслушку" притащили некий РР, фактически - по режимам-в классе В (конечно же, пентодный!!!), и никто (!) из присутствовавших злато- и платино-родиево-ухих НИЧЕГО (совсем!) про класс В - НЕ заподозрил

Вот интересно, можно на слух отличить звучание класса D и звучание класса А?



Den101 Proficient

Den101

Posted
Posted
5 минут назад, Mark Levinson сказал:

Вот интересно, можно на слух отличить звучание класса D и звучание класса А?

При сопоставимой стоимости - вряд ли. Но это моё личное мнение (я вряд ли отличу).
Если есть в мире те былинные слухачи, что в слепом тесте не налажают - я удивлён буду

Agats Proficient

Agats

Posted
Posted
1 час назад, Den101 сказал:

В принципе, ценник тоже довольно гуманный

https://aliexpress.ru/item/1005003736007309.html?spm=a2g0o.store_pc_home.hotSpots_245597015.0&gatewayAdapt=glo2rus&sku_id=12000028707613533

Это уже цифровик если правильно перевел мне али, а не просто класс д, другая философия на порядок выше. А если д класс то смысла нет покупать

  • 3 months later...
AlexGround Enthusiast

AlexGround

Posted
Posted (edited)

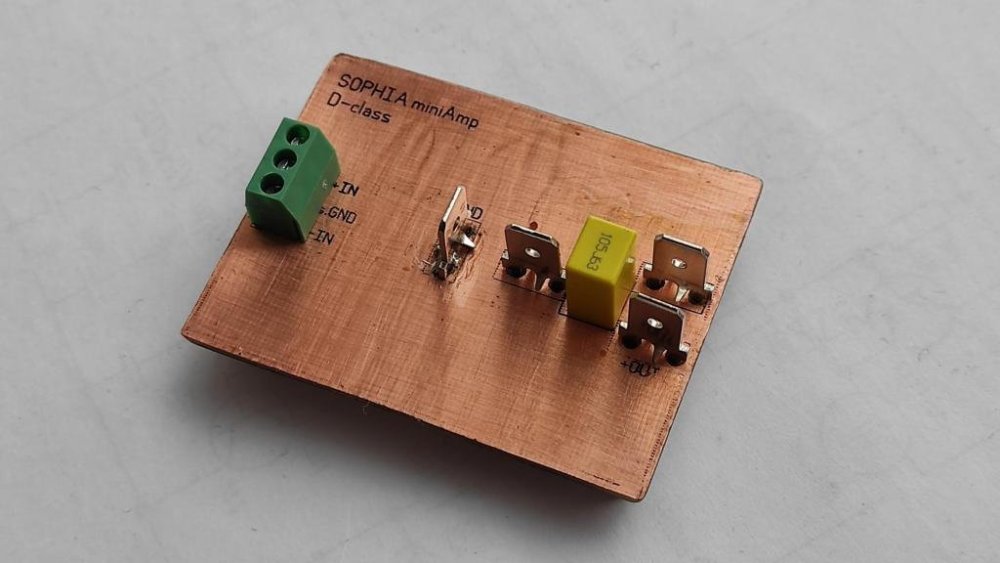

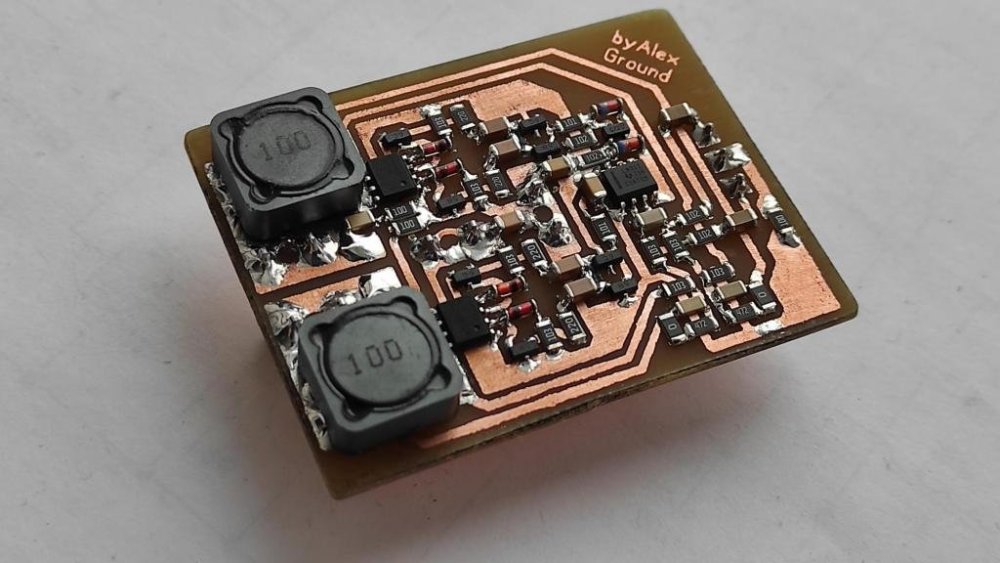

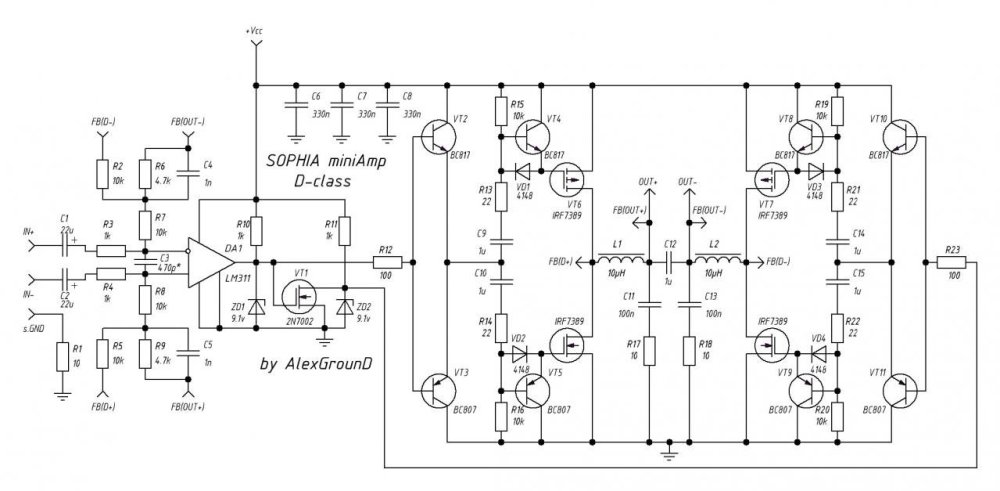

Разработал как то простую схемку для ознакомления с классом D "Sophia".

Хорошо подойдёт что бы впервые "пощупать" что это такое класс D спаяв за вечер. На паяльнике есть статья.




amp254-28 (1).jpg






Ссылка на статью:

https://cxem.net/sound/amps/amp254.php

Edited by Ollleg
ссылка добавлена
  • Like (+1) 4
  • 11 months later...
Карта Proficient

Карта

Posted
Posted
В 17.07.2022 в 10:24, Сергей Ал. сказал:

Слушал вчера у знакомого макет на плате https://aliexpress.ru/item/1005004271932356.html?spm=a2g0o.search.4.2.4adc17d9QJ70C5

(с внешним предом). Не скажу, что в восторге, но явного отторжения (после получасового прослушивания разных жанров) звук не вызвал.

В 17.07.2022 в 11:21, Xрюн222 сказал:

Некоторые известные лампогуру несколько лет кряду нахваливали :).... Потом, правда, вернулись к вечным поискам сермяжной аудио правды в лампах и транзисторах...

Беда в том, что энти самые ГУРУ нифига, мягко говоря, не слышат или не понимают.

Кстати, на том АП была тема, примерно "свойства мозга, идиоты и восприятие Музыки".

А я этих "гур" предупреждал с самого начала, но, вторая беда, они не воспринимают других.

В 17.07.2022 в 11:34, Stan Marsh сказал:

Пауэр оказался не айс?:smile-11:

Через 3.5 года до "гуры" дошло, и выразилась гура чотко: "Дыхания какого-то не хватает, что ли".

В 15.11.2022 в 16:27, Den101 сказал:

2. Размеры и вес. Каменный влезет в бабкину шкатулку и без проблем прокачает ваши старые S-90. А ламповый?

Был случай.

Местные придурки делали РР 6п41с, где лампы подбирали по росту, а в силовиках получали цепную реакцию саморазогрева итд..

Соотв., продавали их другим придуркам.

Да... Так вот... S-90... Подключил там 7297 за 150 руб. (кл. АВ) и импульсник Фарадей, вроде, на 50 ватт. - И был там посетитель, который слышит. И вот тогда S-90 зазвучали! Хоть как-то. (И усилок и имп. уходили каждый в свою защиту)

Тот РР никак не звучал относ. 7297.

В 15.11.2022 в 16:27, Den101 сказал:

3. У современных интегральных компонентов точность работы на порядки выше ламповых решений.

Скорее, скорость.

В 15.11.2022 в 16:31, Agats сказал:

Точно точно, согласен, выкину все ламповое и куплю мини размерный супер экономно кпд точный класс д.

Точнее - надо делать паралл. лампово-Дшную систему.

В 15.11.2022 в 17:10, sova сказал:

1. При мощности потребления ватт 50 -100 и послушке пара часов в день  совсем не волнует кпд

Српп 6с19п минимум 90 ватт

В 15.11.2022 в 19:14, Stan Marsh сказал:

Я и смысла в "АБ" и "Б" не вижу. Более того, сегодня есть смысл только в SE. В режиме "А", разумеется. Или, в крайнем случае, "А2".

надо делать паралл. лампово-Дшную систему. Да, SE

  • Like (+1) 1
Карта Proficient

Карта

Posted
Posted
58 минут назад, Карта сказал:

Скорее, скорость.

Навскидку: ОТЛ; московский усь на 41 сверхбыстродействующем ОУ; на GaN.

--------------------

МА12070 - или 0.14W или 0.25 на ХХ,

125й айс - 14W.

BAA Master

BAA

Posted
Posted
7 hours ago, Карта said:

МА12070

Там однополярная модуляция и 2 две зоны. То есть имеем два модулятора <=> 5 уровней. И малый хх, потому как полумоста на все питание нет.
300/600 кГц частота дискретизаци...
