32 минуты назад, vs music сказал:

Речь не о бантиках и какой-то там роскоши . Любая самодельная вещь должна выглядеть , как изделие . А не как ящик из пыльного старого  гаража .

Проф студийная аппаратура часто выглядит ка к нечто не похожее на то что в магазине для потребителя.

Лампы кое кто считает древнии никчемным штуками.

По фото система АМЛ- мне нравится. Главное чтобы звучало хорошо, а как выглядит,  это дело десятое. Пайка вполне надежная, напрмиер диоды припаяны к выодам трансформаторов, по принципу краткого пути, все крепко надежно и не болтается.

  • Replies 83
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

SP057
SP057

Предварительный усилитель (корректирующий) прежде всего усилитель. Для его использования в целях воспроизведения звукозаписей некоторые "распространенные" радиолампы лучше не использовать. Если 6

Xрюн222
Xрюн222

Вы, ребята, сначала сварите суп хоть процентов на 5-10 от амл-овского, а тогда будем решать, на каких тарелках подавать. С этим проблем нет. В отличие от рецепта супа как такового. И умения его сварит

sova
sova

ООс дает свои,  часто гораздо худшие последствия. По крайней мере УМ транзисторные с большими с ООС слушать невозможно.  Надо не глядеть а слушать. Оцифровки сделанные на его аппаратах -очень х

Posted Images

sova Local

sova

Posted
Posted
2 часа назад, AlexKorotov сказал:

В некоторых случаях с ПОС становится лучше.

Я как то пробовал -мне кажется и ПОС и ООС хуже, это удлинение пути сигнала,  параллельные ответвления, а слышимо проявляется, как замутнение звучания

S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, vs music сказал:

нЕ нравится его криворукое изготовление . Видел - как у него была "оборудована" вертушка и корректор :shok: . И это в Питере - где всегда  были ( и  есть ) все возможности для нормального изготовления  ( я и сам там проживал , и поэтому хорошо знаю это ) .....  И возраст тут не причем - многим из нас тоже  давно не по 40 лет .

Разговор ни о чём. Как можно сделать красивую вещь из совсем некрасивых деталей? Никак. У АМЛа всё было собрано из отборного и лучшего по звучанию, лучший в мире широполос в уникальном корпусе, на лучших немецких деталях и лампах, как можно было обойтись без страшного на вид шасси от приёмнка, ну никак, оно, шасси, тоже вносит свой вклад в звучание, у него была куча отборных и редких ламп, головки СПУ, было многое другое, но он сделал именно так, а не иначе, он слушал ислючительно в моно, делал оцифровки редких пластинок на 78 об. мог сделать как угодно, но сделал так, как его устраивало полностью. Звучало здорово, как многие говорили, многие и повторили его усилитиль, например. Другие его решения и разработки.

  • Hmm... (-1) 1
alss Proficient

alss

Posted
Posted

По теме - формально не к чему придраться, и АЧХ, и ПХ вполне терпимые (см. приложения VIOLA, но на мой взгляд ПХ завалена).

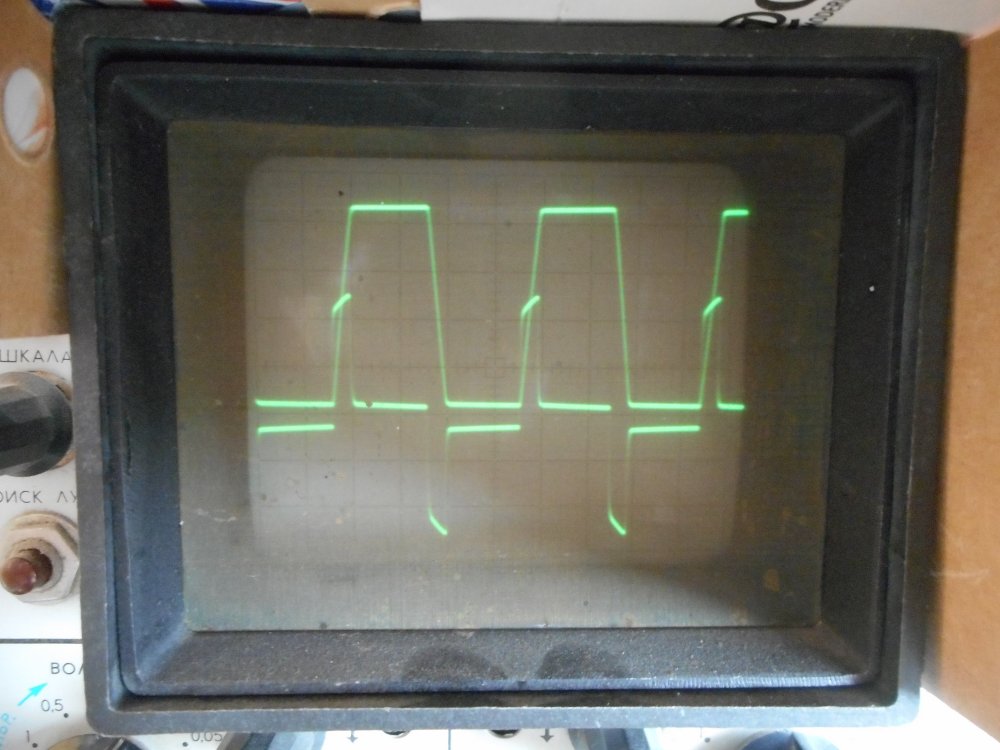

Подобная (с натяжкой, скажу так) идеология прекрасно работает у товарища (см. схему на картинке и осциллограмму, нижний луч - что делает с меандром 5 кГц с фронтами 20 мкс цепь антиRIAA, верхний - как этот меандр восстанавливает корректор).
Чем обусловлен такой звук на вкус ТС - не могу сказать заочно...
VIOLA_deltaRIAA_230404.pdfVIOLA_transient_230404.pdfRIAA_6N3P_6N9S_6N3P.jpg.02ddfdb2b5648faeda79033090700d2c.jpg


  • Like (+1) 1
sova Local

sova

Posted
Posted
1 час назад, Xрюн222 сказал:

АМЛ предлагал ПОС в фоно...

Вроде потом не использовал, это были эксперименты.

sova Local

sova

Posted
Posted
38 минут назад, Xрюн222 сказал:

Вспомнил, что мне напомнила сабжевая схема из 1го поста. По ссылке и вариант лечения имеется.

https://easytubeamp.ru/vesma-svoeobraznyj-korrektor/#comments

ПО с слыке сказано:

"Это значит, что звучать такой корректор будет чисто, свободно, открыто, динамично, объемно и воздушно."

Старнно сказано -должен звучать, а  как в реале?  Неужто на каких либо пластинках есть ВЧ записанные с уровнем 0дБ ?

К тому же клиппнг схемы по ссылке  на сигналах выще 15мВ, потмоу что там стоят анодные по 270кОм в первых двух каскадах. В том коректоре, что обсуждается  у нас,  стоят 62 кОм в первом и 130 кОм во втором.

Если проблема в клиппинге то головы с низким выходом или пластинки тихо записанные,  будут звучать отлично? :))



Старый Contributor

Старый

Posted
  • Author
Posted
44 минуты назад, Xрюн222 сказал:

Вспомнил, что мне напомнила сабжевая схема из 1го поста. По ссылке и вариант лечения имеется.

https://easytubeamp.ru/vesma-svoeobraznyj-korrektor/#comments

Спасиб! Прочитал. Похоже оно и есть. Я его при 5мв с антириа прогонял с генератора.На осцилографе все красиво. А больше 5мв не давал. Надо завтра попробовать.

Михаил SM Local

Михаил SM

Posted
Posted
2 часа назад, alss сказал:

По теме - формально не к чему придраться, и АЧХ, и ПХ вполне терпимые (см. приложения VIOLA, но на мой взгляд ПХ завалена).
Подобная (с натяжкой, скажу так) идеология прекрасно работает у товарища (см. схему на картинке и осциллограмму, нижний луч - что делает с меандром 5 кГц с фронтами 20 мкс цепь антиRIAA, верхний - как этот меандр восстанавливает корректор).
Чем обусловлен такой звук на вкус ТС - не могу сказать заочно...
VIOLA_deltaRIAA_230404.pdfVIOLA_transient_230404.pdfRIAA_6N3P_6N9S_6N3P.jpg.02ddfdb2b5648faeda79033090700d2c.jpg


Подобие между сосредоточенной RC-коррекцией (как у топикстартера) и рассретоточенной, как выше , не наблюдается.   Тут схема вполне адекватная.

SP057 Proficient

SP057

Posted
Posted
18 часов назад, Старый сказал:

Лампы распостраненные. Низкое выходное R! Погрел недельку. послушал и обплевался. Слушал и на ММ и на МС с трансом. Звук. это какое-то угрюмо утробное г...но.

Предварительный усилитель (корректирующий) прежде всего усилитель.

Для его использования в целях воспроизведения звукозаписей некоторые "распространенные" радиолампы лучше не использовать. Если 6Н3П вполне "звуковая" , как и 6Н1П (с особенностями годов выпуска), то 6Н2П с м.т.з. не для звуковых целей. Если отключить корректирующие цепи и послушать ваш предусилитель от линейного источника, то выводы сделать будет не сложно.

Это полезное правило, как и анализ всего (полного) предполагаемого к построению тракта, включая устройства акустического преобразования в конкретных параметрах жилого помещения.

Оценив "звуковые" способности линейного предусилителя подключайте корректирующие цепи (элементы) с учетом конкретных источников (ММ/МС).

  • Like (+1) 5
  • Cool (+1) 1
S.Laptev Veteran

S.Laptev

Posted
Posted
17 часов назад, Xрюн222 сказал:

АМЛ предлагал ПОС в фоно...

Предлагал, но сам, говорят, не делал. Очередная шутка Гения.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Как говорится - педагог не обязан уметь сам! Он должен уметь научить этому других! :) Ну может и не делал, неважно, но её таки применяли, и часто. Шур, ННСкотт, Ортофон-Фонофильм и т.д. и т.п. Рекомендацию и инструментальное подтверждение полезности ПОС внутри общей ОС можем видеть в книжке от 1951 или 52 года, например. Или в статье C.P.Boegli, 1960 г. Не путать с ПОСТ в общей петле, это другая история, хотя тоже иногда полезная.

RSD Veteran

RSD

Posted
Posted

  Если бы он её не делал, то и не писал бы, что слушал, причём с подробностями. Это же не пирамида из кирпичей и клея момент, тут никакого стёба.

Старый Contributor

Старый

Posted
  • Author
Posted

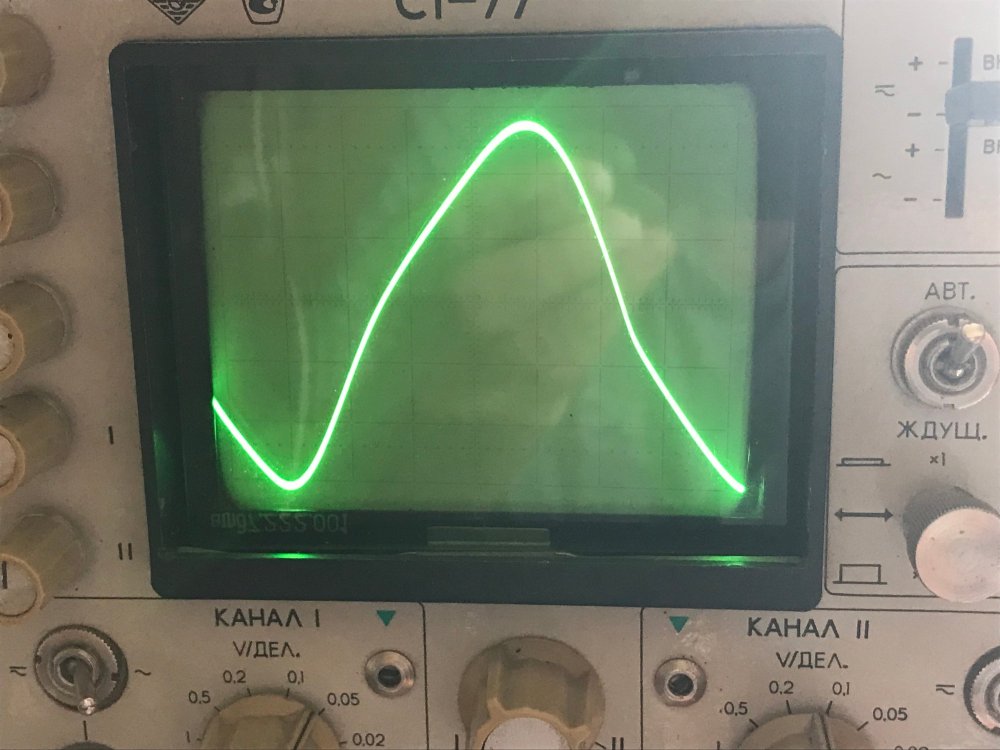

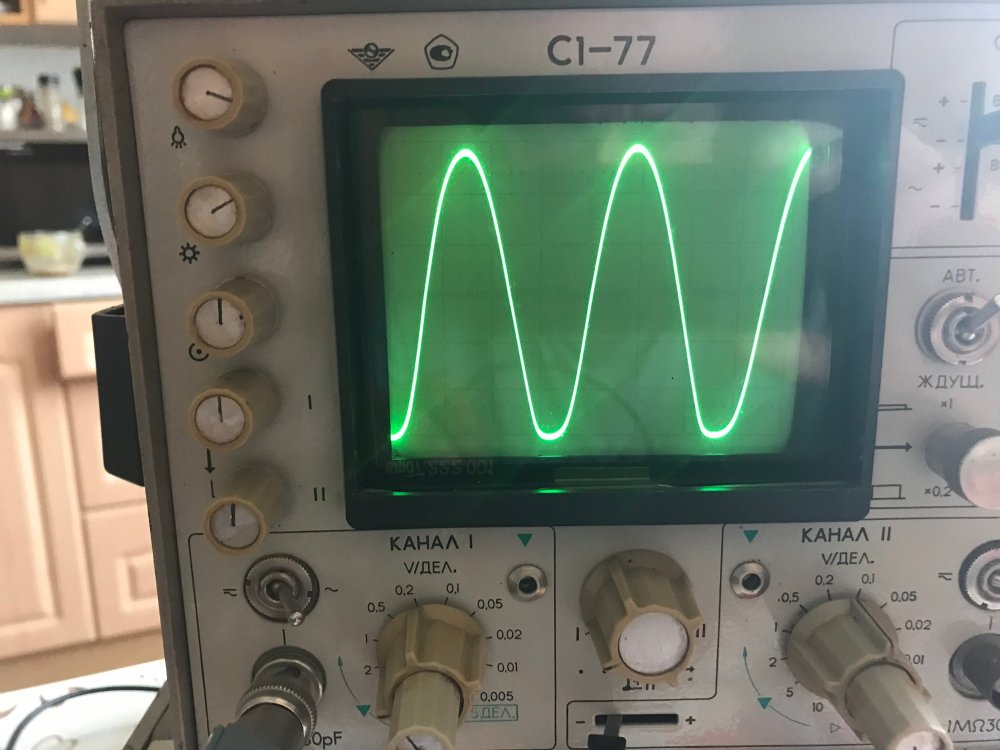

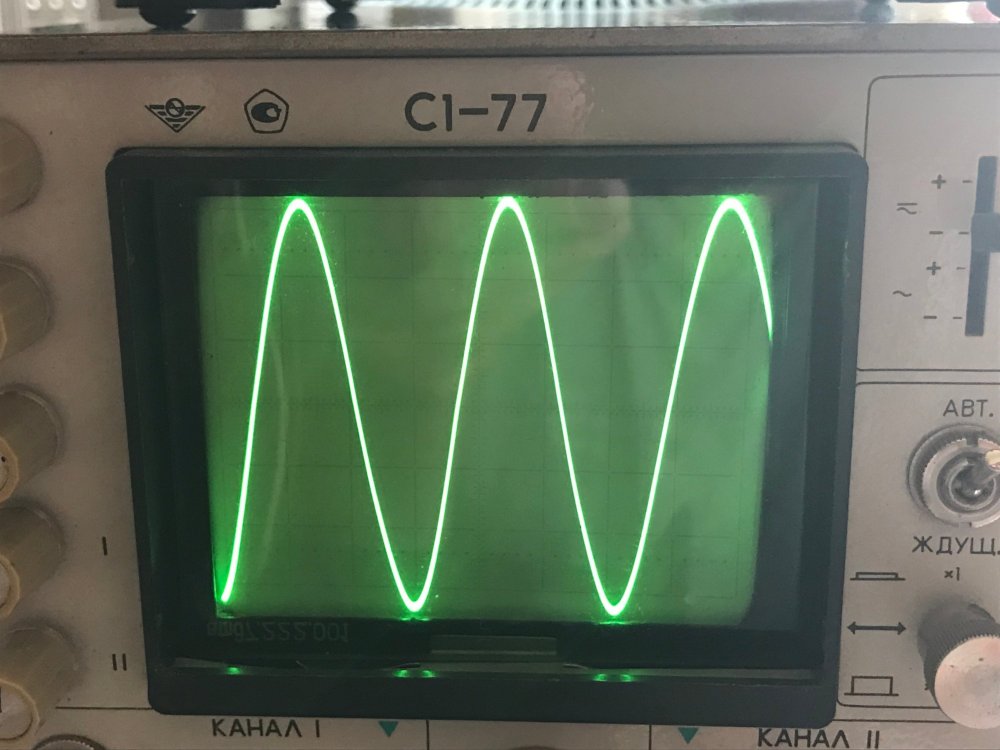

Да уж. Михаил SM совершенно прав! 1 фото-5мв на входе. 2 фото-10мв. До 10кгц еще как то прилично а выше уже все криво. 3 фото - анод второй лампы. Я вот думаю а автор схемы о чем думает? Или спецом кривую выложил? За готовое изделие он хочет 23 рубля. У него еще куча поделок продается.




Xрюн222 Mentor

Xрюн222

Posted
Posted

Я бы сильно бы удивился бы, если бы Михаил оказался неправ...:smile-03: Это скорее всего та же самая история, как от Виктора VVO, что нереальный автор, Гуру, взял некую "легендарную" схему ( типа например - Маранц-7, весьма часто, или "мокеньтошег" (С), и тп, и тд) и "значительно улучшил" еë. Возможно, что и автор прям тот же.

  • Like (+1) 1
sova Local

sova

Posted
Posted
1 час назад, Старый сказал:

Да уж. Михаил SM совершенно прав! 1 фото-5мв на входе. 2 фото-10мв. До 10кгц еще как то прилично а выше уже все криво. 3 фото - анод второй лампы. Я вот думаю а автор схемы о чем думает? Или спецом кривую выложил? За готовое изделие он хочет 23 рубля. У него еще куча поделок продается.

Это конечно непрядок но сомнительно что именно это прямая причина,  ну или Ваши пластинки записаны под завязку громко,  с ВЧ супер громкими, плюс картридж дико высокого выхода.

Какой инстурмент дает ВЧ выше 10 кГц хотя бы по уровню -20дБ ? Первый полюс коррекции гасит ВЧ сразу после первого каскада.



Старый Contributor

Старый

Posted
  • Author
Posted
3 часа назад, Xрюн222 сказал:

Я бы сильно бы удивился бы, если бы Михаил оказался неправ...:smile-03: Это скорее всего та же самая история, как от Виктора VVO, что нереальный автор, Гуру, взял некую "легендарную" схему ( типа например - Маранц-7, весьма часто, или "мокеньтошег" (С), и тп, и тд) и "значительно улучшил" еë. Возможно, что и автор прям тот же.

Тот афтар написано с Подмосковья а этот из Питера. где то на Петроградке творит.

S.Laptev Veteran

S.Laptev

Posted
Posted
6 часов назад, RSD сказал:

  Если бы он её не делал, то и не писал бы, что слушал, причём с подробностями. Это же не пирамида из кирпичей и клея момент, тут никакого стёба.

Похожая история, как и с переделкой Прибоя, типа Микаелян требовал новые материалы скорее в номер.

Старый Contributor

Старый

Posted
  • Author
Posted
3 часа назад, sova сказал:

Это конечно непрядок но сомнительно что именно это прямая причина,  ну или Ваши пластинки записаны под завязку громко,  с ВЧ супер громкими, плюс картридж дико высокого выхода.

Какой инстурмент дает ВЧ выше 10 кГц хотя бы по уровню -20дБ ? Первый полюс коррекции гасит ВЧ сразу после первого каскада.



Пласты обычные. У ММ катр. выход по паспорту 5.5мв. На другом корректоре все ОК.(первый полюс коррекции гасит ВЧ сразу после первого каскада) Не понял .а где он на схеме после первого каскада.?

S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, Старый сказал:

Тот афтар написано с Подмосковья а этот из Питера. где то на Петроградке творит.

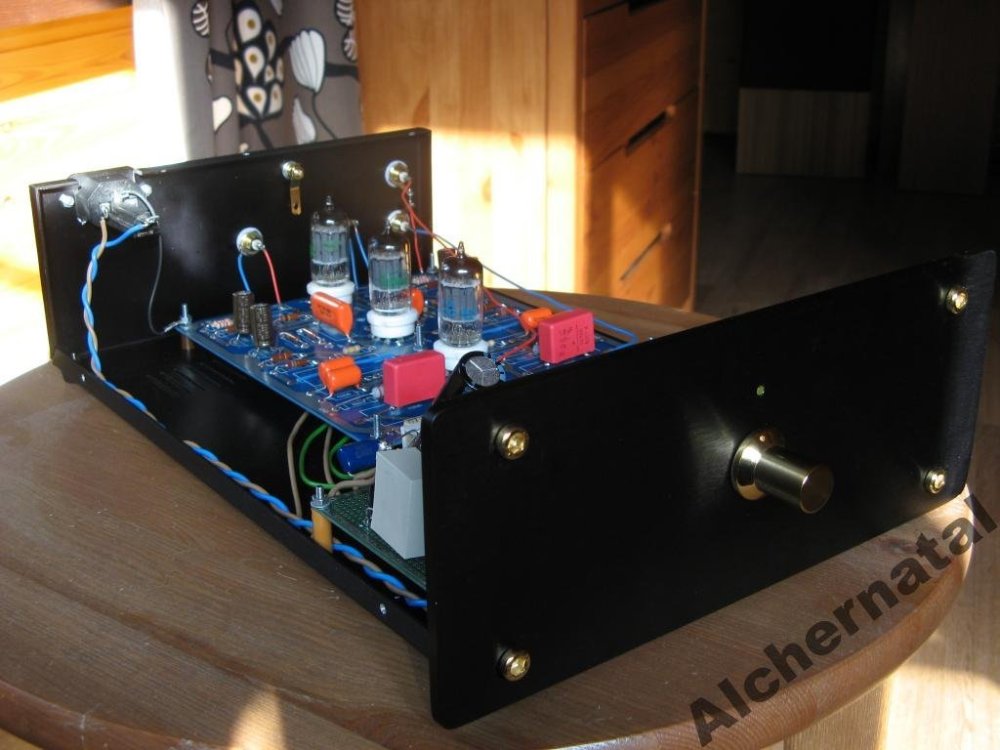

А похоже изделие на г.Червякова из "Лампового рая" сильно, тоже платы китайские от псевдомаранца, но Червяков грамотный, значит это подражатель

4872ac50-9f0c-669e-2e9d-52e79801342c.thumb.jpg.8c5309125cf72155670da316e2816b88.jpg50712e82-0f44-feef-8944-73070dd57561.thumb.jpg.01deffd2b258f65679433d58dab43d04.jpg

sova Local

sova

Posted
Posted
1 час назад, Старый сказал:

Пласты обычные. У ММ катр. выход по паспорту 5.5мв. На другом корректоре все ОК.(первый полюс коррекции гасит ВЧ сразу после первого каскада) Не понял .а где он на схеме после первого каскада.?

C 29 по схеме в посте alss выше.

Старый Contributor

Старый

Posted
  • Author
Posted
11 часов назад, S.Laptev сказал:

А похоже изделие на г.Червякова из "Лампового рая" сильно, тоже платы китайские от псевдомаранца, но Червяков грамотный, значит это подражатель

4872ac50-9f0c-669e-2e9d-52e79801342c.thumb.jpg.8c5309125cf72155670da316e2816b88.jpg50712e82-0f44-feef-8944-73070dd57561.thumb.jpg.01deffd2b258f65679433d58dab43d04.jpg

Вот готовое изделие. Как все внутри. фото нет.
