В своих усилителях предпочитаю гальванику везде, но иногда на входе усилителя  разъемы  L и R  с гальванической связью,  устанавливаю дополнительные входные  L и R  разъемы с разделительными конденсат

Posted Images

Shef Collaborator

Shef

Posted
Posted
9 hours ago, Алексей said:

Если не сказать, что установлено, может никто и услышит разницу, тем более, что внешне похожи ;), а это, как известно, еще один плюс к правильному восприятию.

Может шэф ответит что-то...

Ok, ok, вы в общем прафф, но для полноты картины начнём с байки.
Когда-то давно, лет 15 назад, когда я менял гитары пачками и в них колупался, услЫшал я сию историю от местного ветерана гитаростроения:: Термин Оранж Дроп появился даже не в отношении плёнки а изначально для тупой керамики в электрогитарных потрохах, каковые кондёры и выглядят как капля - как мы все знаем, и они обычно коричневого цвета, но в спраговской версии окрашивались в оранжевый. Те, похожие на каплю, были номиналы на 1-10 нФ. Через какое-то время спраги стали делать плёнку в такой же раскраске и на номиналы до мкФ, и название повсеместно распостранилось, хотя плёночные уже не были на каплю похожи, точнее, не все.

Новая часть истории состоит в том, что 715 серия - это по-определению не спраги, а уже новодел CDE, после того как CDE купили оригинальное спраговское производство, у компании SBE в которую переименовались Спраги. Но! поскольку оборудование то же самое, а контроль качества современный, то можно сказать что 715-е точно не хуже оригинальных Sprague.

Ага, вот и подтверждающая инфа:
https://www.cde.com/news/2012/10/purchase-of-orange-drop-film-capacitor-line

https://makersrow.com/s-b-electronics-inc

Шэф берёт керосиновую лампу, идёт в подвал своего замка, и кряхтя ташшыт на свет божий.. ох, тяжелА ты шапка мономаха тумбочка радиолюбителя :smile-54:

У меня нет такого расчудесного прибора чтобы померить тангенс, вот что есть.. Я прикупил эти спраги лет 5 назад, они были в остатке какой-то старой коробки, с наклеенными спеками, по виду сделано может даже в 90-х, ну или в нулевых. Что означает что эти оригинальные, до CDE. Хм, а вот среди них Mallory нашёлся, очень похож.. очень, но слегка другой прилив эпоксидки со стороны выводов, чуть оранжевЕе и маркировка другой краской. На спрагах буквы такие выпуклые на ощупь.. но скорее всего Mallory сделан на том же самом заводе и перемаркирован, что как мы знаем было нередкостью между производителями ламп.


  • Like (+1) 1
  • 1 month later...
Катана Enthusiast

Катана

Posted
Posted

КТО НИБУДЬ С ТАКИМИ СТАЛКИВАЛСЯ КОНДЕНСАТОРАМИ ?  ЛЮБАЯ ПОЛЕЗНАЯ ИНФОРМАЦИЯ УСТРОИТ ?

ЧТО ЗА БРЕНД ТАКОЙ МСВ ?  ПОНЯЛ ТОЛЬКО ОДНО ЧТО 20мкф на 450В. ПОСТОЯННОГО ТОКА .

Один человечек сказал .что они из старого профессионального европейского оборудования.

Размерность цилиндра 154 мм х 45 мм






matss Proficient

matss

Posted
Posted
53 минуты назад, Катана сказал:

Один человечек сказал .что они из старого профессионального европейского оборудования.

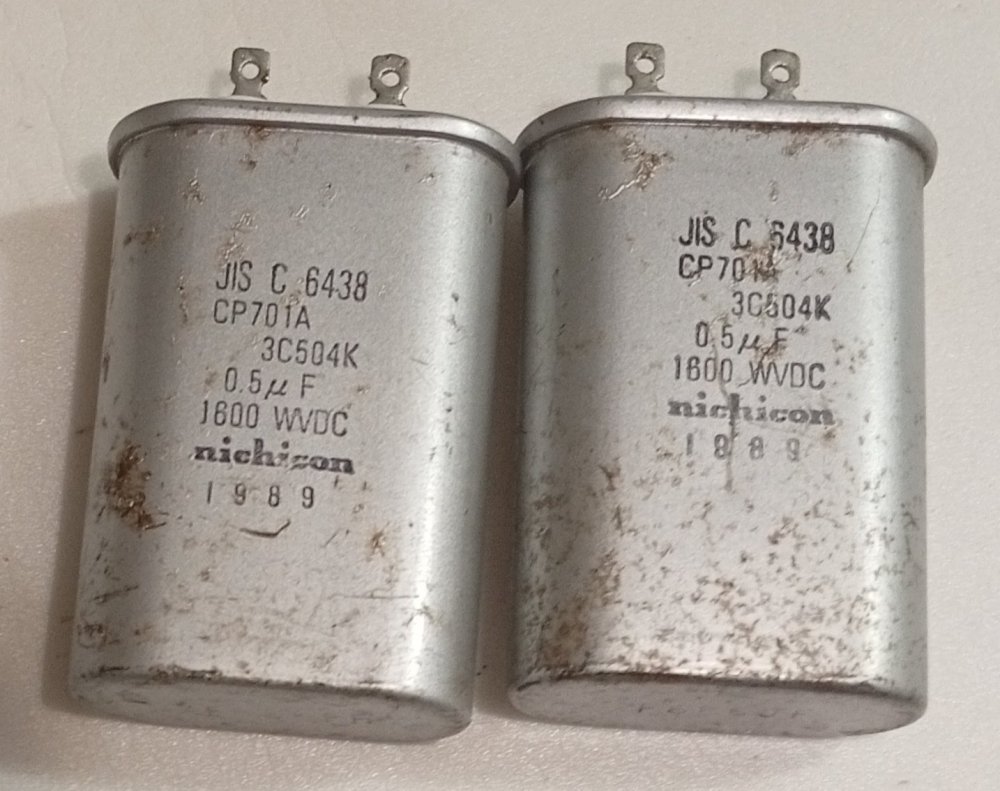

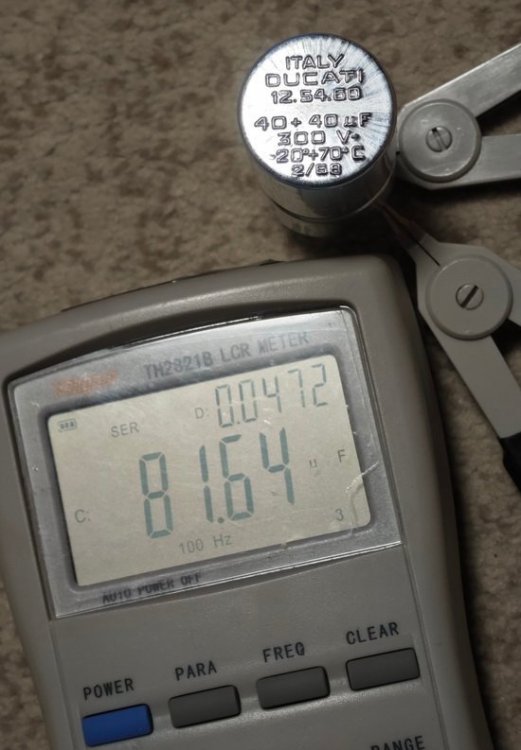

Могу выложить фото конденсаторов 1980...х годов из пром оборудования европейских стран, некоторые Филипсы давно уже дохленькие и не только они. То что человек сказал  - это одно, Вы сами измеряли их параметры ?

maximka Local

maximka

Posted
  • Author
Posted

Так что то на фото и не видно +/- на выводах

да и размер что то большой для 20мкф

Да и скорее не дохленький он, тк наверное полипропилен

Ollleg Veteran

Ollleg

Posted
Posted
5 часов назад, matss сказал:
  6 часов назад, Катана сказал:

Один человечек сказал .что они из старого профессионального европейского оборудования.

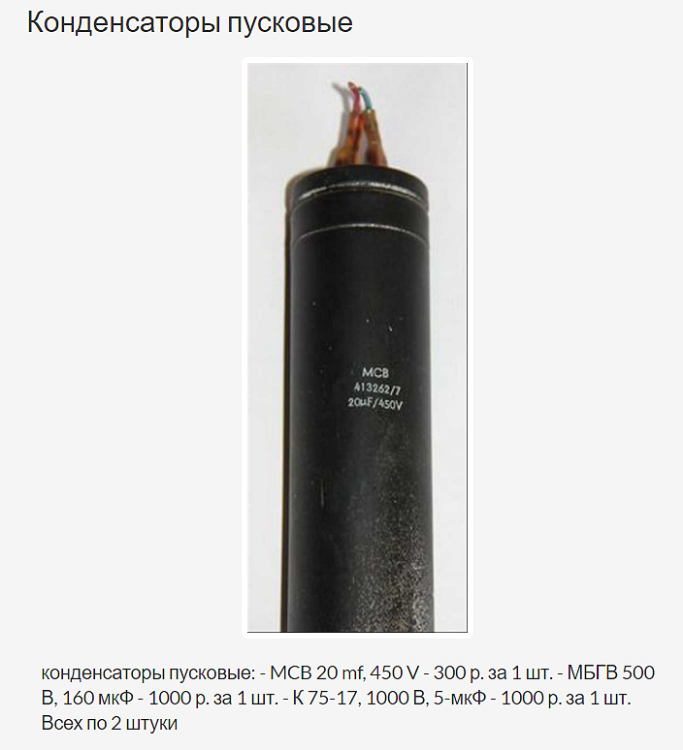

APC - 2023.03.14 20.03 - 001.3d.png

Катана Enthusiast

Катана

Posted
Posted

Да , забыл написать что конденсаторы неполярные , как пусковые применить конечно можно , но это будет безрассудно и расточительно пожалуй  , так как лучше чем в анодное питание трудно будет сыскать конкурентов . Конденсаторы с маслом ,  это слышно , если потрясти в руке возле уха  как сименс или  бош . Вот сижу и думаю , сделать трепанацию одному конденсатору или не стоит , что бы выяснить , металлическое напыление на бумаге или на полипропилене .

Еще выяснилось , что оборудование с этими  конденсаторами  во времена санкций ( конец 70ых , самое начало 80ых гг.) вместе с лампами телефункен , при чем со стертой маркировкой , или вообще не маркированные изначально . поставлялось  из Западной германии в Восточную  ( из ФРГ в ГДР )

maximka Local

maximka

Posted
  • Author
Posted
В 14.03.2023 в 13:34, Катана сказал:

КТО НИБУДЬ С ТАКИМИ СТАЛКИВАЛСЯ КОНДЕНСАТОРАМИ ?  ЛЮБАЯ ПОЛЕЗНАЯ ИНФОРМАЦИЯ УСТРОИТ ?

ЧТО ЗА БРЕНД ТАКОЙ МСВ ?  ПОНЯЛ ТОЛЬКО ОДНО ЧТО 20мкф на 450В. ПОСТОЯННОГО ТОКА .

Один человечек сказал .что они из старого профессионального европейского оборудования.

Размерность цилиндра 154 мм х 45 мм






На авито видел эти фото, как конденсатор пусковой, 300р шт

Катана Enthusiast

Катана

Posted
Posted

Именно там и приобрел их , предварительно вот и собирал всю полезную информацию , что бы типа на разный моторный мусор не нарваться итд и тп.

Georg57 Contributor

Georg57

Posted
Posted

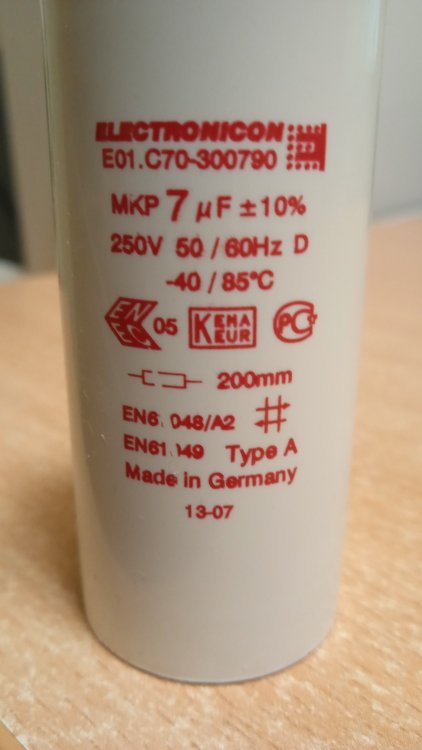

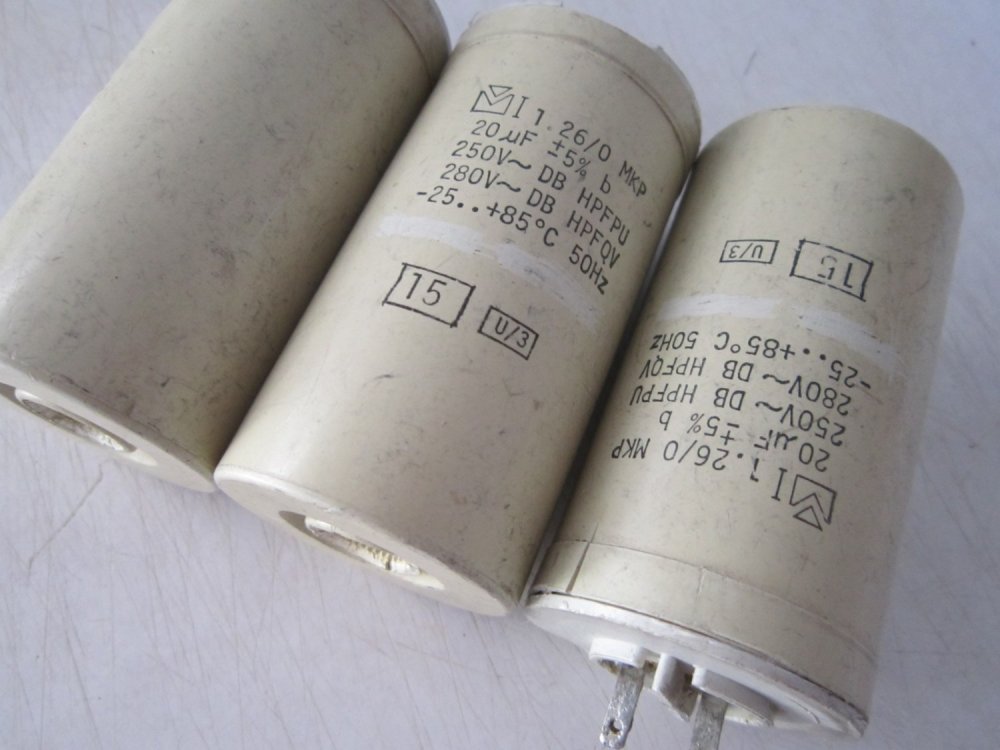

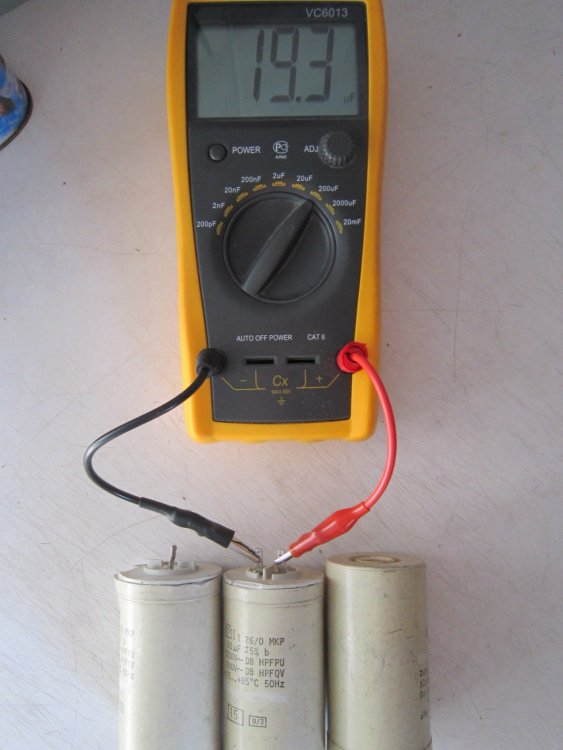

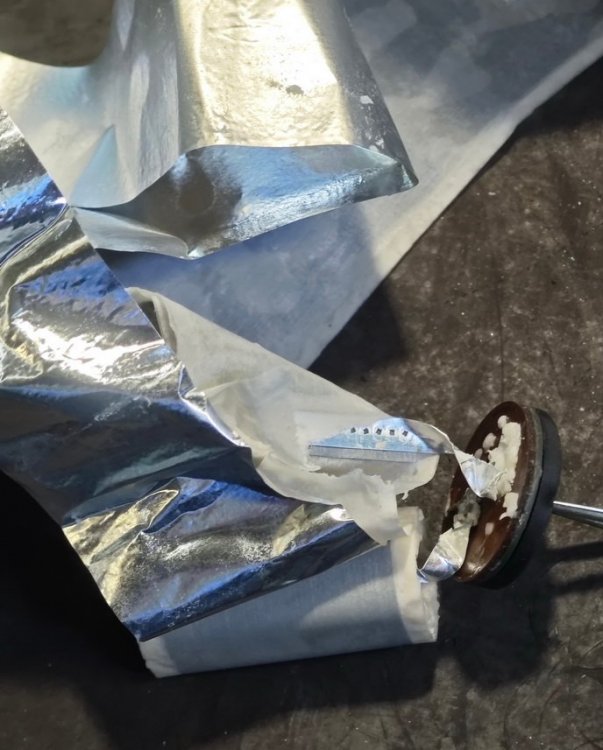

Доброго времени форумчане! Подскажите кто нить пользовал такие кон-ры, по идее должны быть качественные, один вскрыл все ровненько и аккуратно, лежат без дела на работе.


Dolboyacher Local

Dolboyacher

Posted
Posted

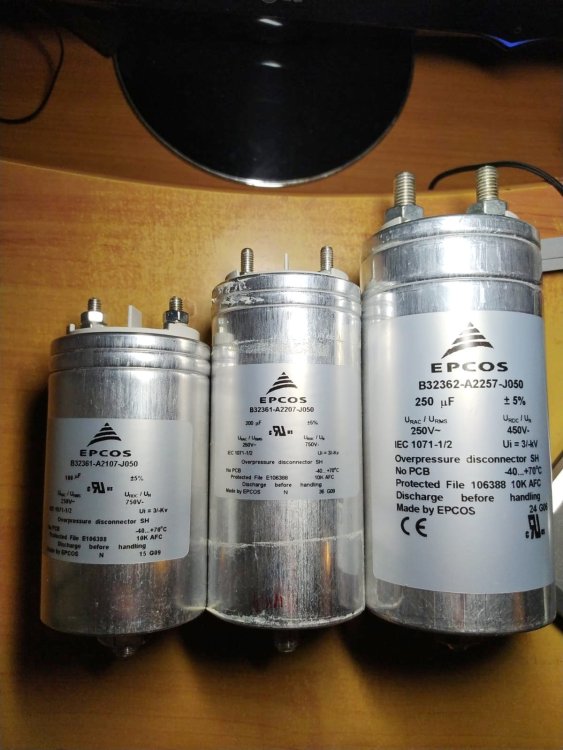

Порекомендую к использованию такие полипропиленовые конденсаторы, весьма полезные звуку. У первых 2х (100 и 200мкФ) еще и габариты относительно скромные + допустимый вольтаж удобный в 750В. В питании  - самое то. Новые они прилично стоят, но часто продают бу, снятые с мощных ИБП, т.к. меняются по регламенту каждые несколько лет. Такие вполне доступны, харакетристики всегда в норме, т.к. устройства серьезные, расчитаны на большой срок ) image.thumb.jpeg.f448c996d66edba843c22b4a8ac75716.jpeg

Юрий_Б Local

Юрий_Б

Posted
Posted
15 минут назад, Dolboyacher сказал:

Порекомендую к использованию такие полипропиленовые конденсаторы, весьма полезные звуку. У первых 2х (100 и 200мкФ) еще и габариты относительно скромные + допустимый вольтаж удобный в 750В. В питании  - самое то. Новые они прилично стоят, но часто продают бу, снятые с мощных ИБП, т.к. меняются по регламенту каждые несколько лет. Такие вполне доступны, харакетристики всегда в норме, т.к. устройства серьезные, расчитаны на большой срок ) image.thumb.jpeg.f448c996d66edba843c22b4a8ac75716.jpeg

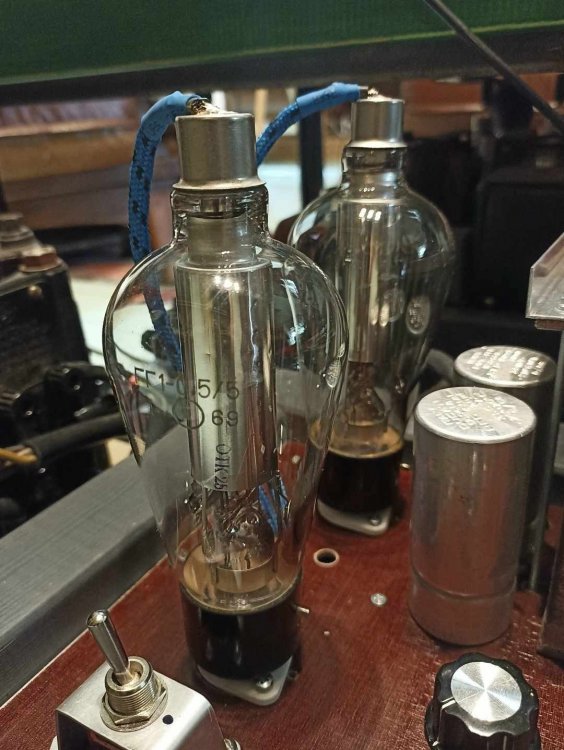

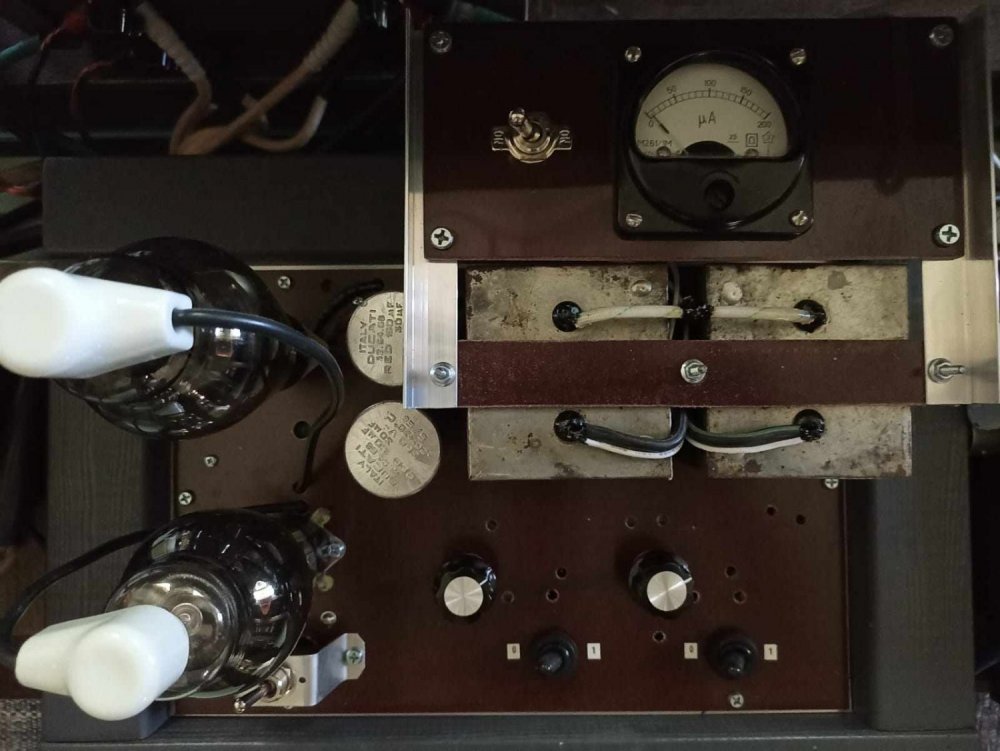

Есть у меня типа таких 320Х1200, поставил такие в БП ГУ-72. Иногда и мелкие нужны после кена, большие не поставишь.

Dolboyacher Local

Dolboyacher

Posted
Posted

Кенотроны не применяю т.к. растут  габариты и без того конские, да и не хочется "микрофона" и временнОй деградации еще и в питании, пользую диоды hexfred ы., очень доволен. 320Х1200 - наверное, вообще "ростом" с огнетушитель )))

Кружка Local

Кружка

Posted
Posted
57 минут назад, Dolboyacher сказал:

320Х1200 - наверное, вообще "ростом" с огнетушитель )))

Разве что с автомобильный :smile-03:

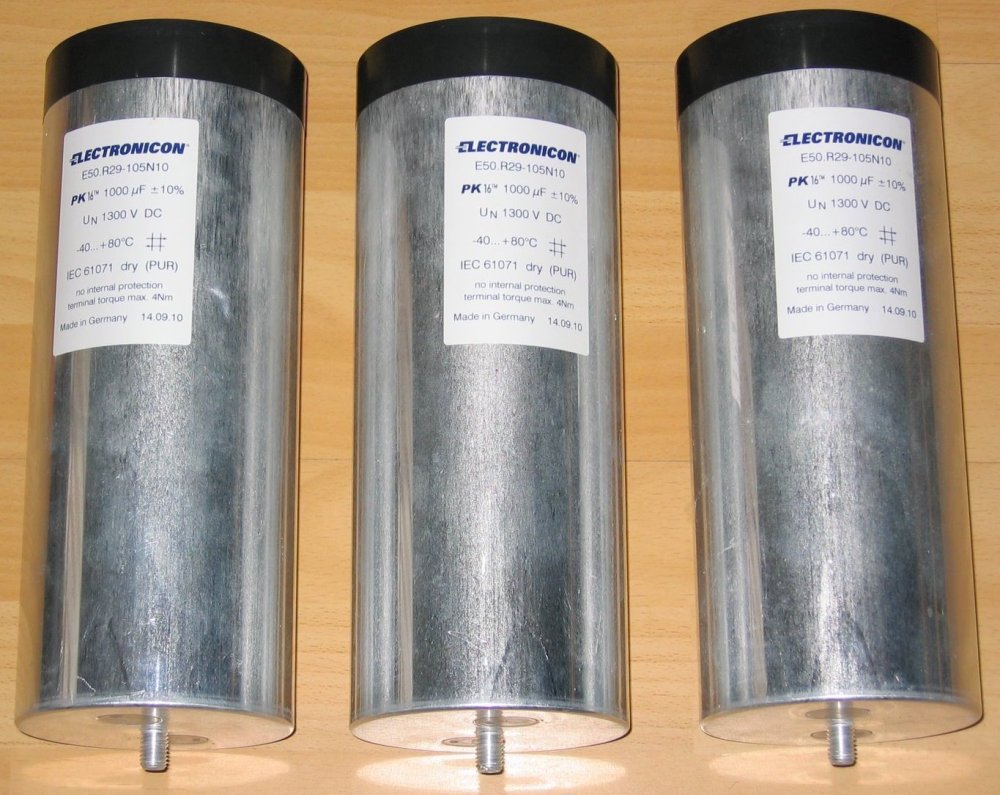

1000 х 1300в


  • Like (+1) 1
