Какой потенциометр выбрать в регулятор громкости.

qa7

By qa7
in Help for beginners

 Share

Recommended Posts

Андрей63 Local

Андрей63

Posted
Posted

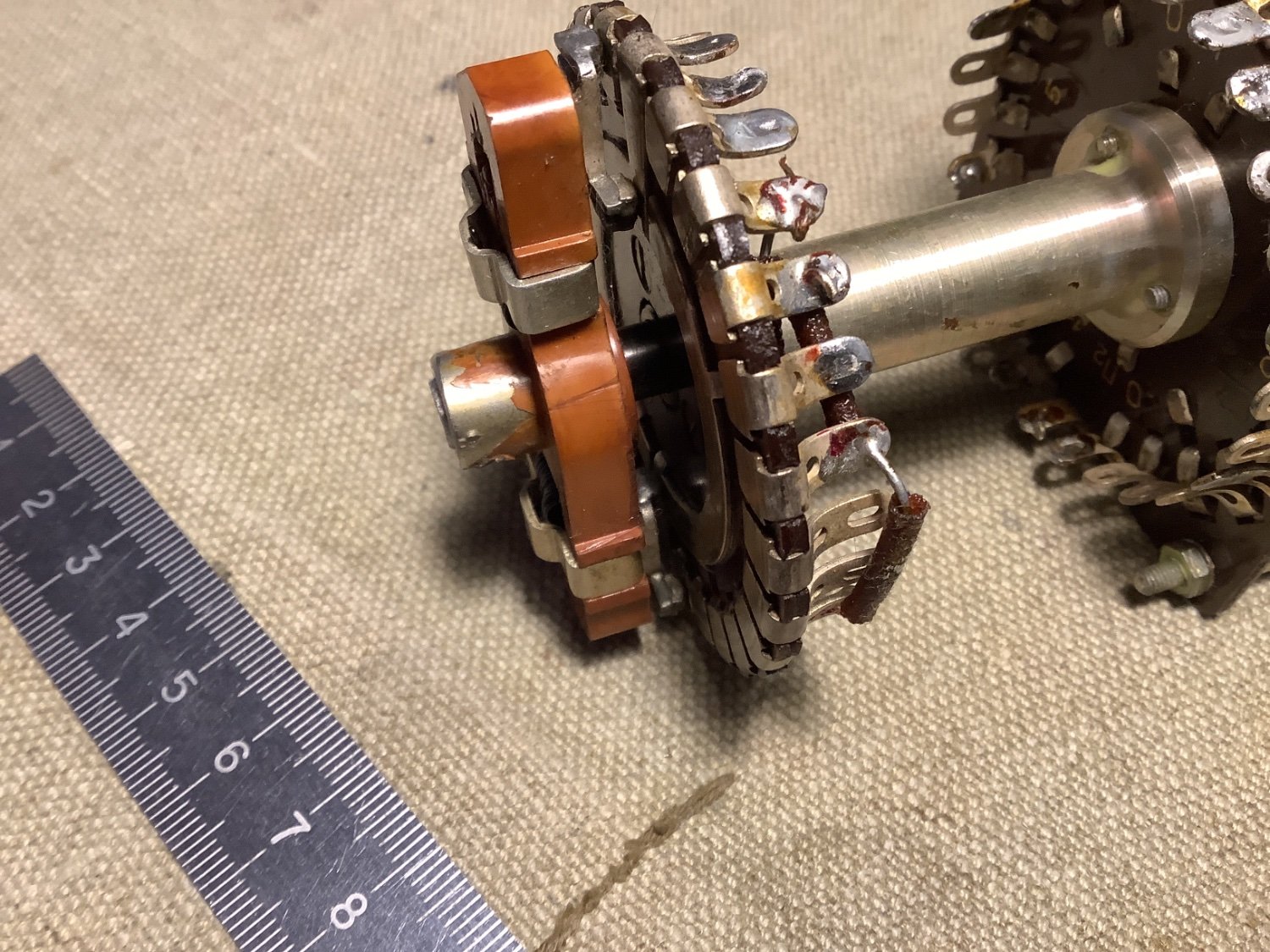

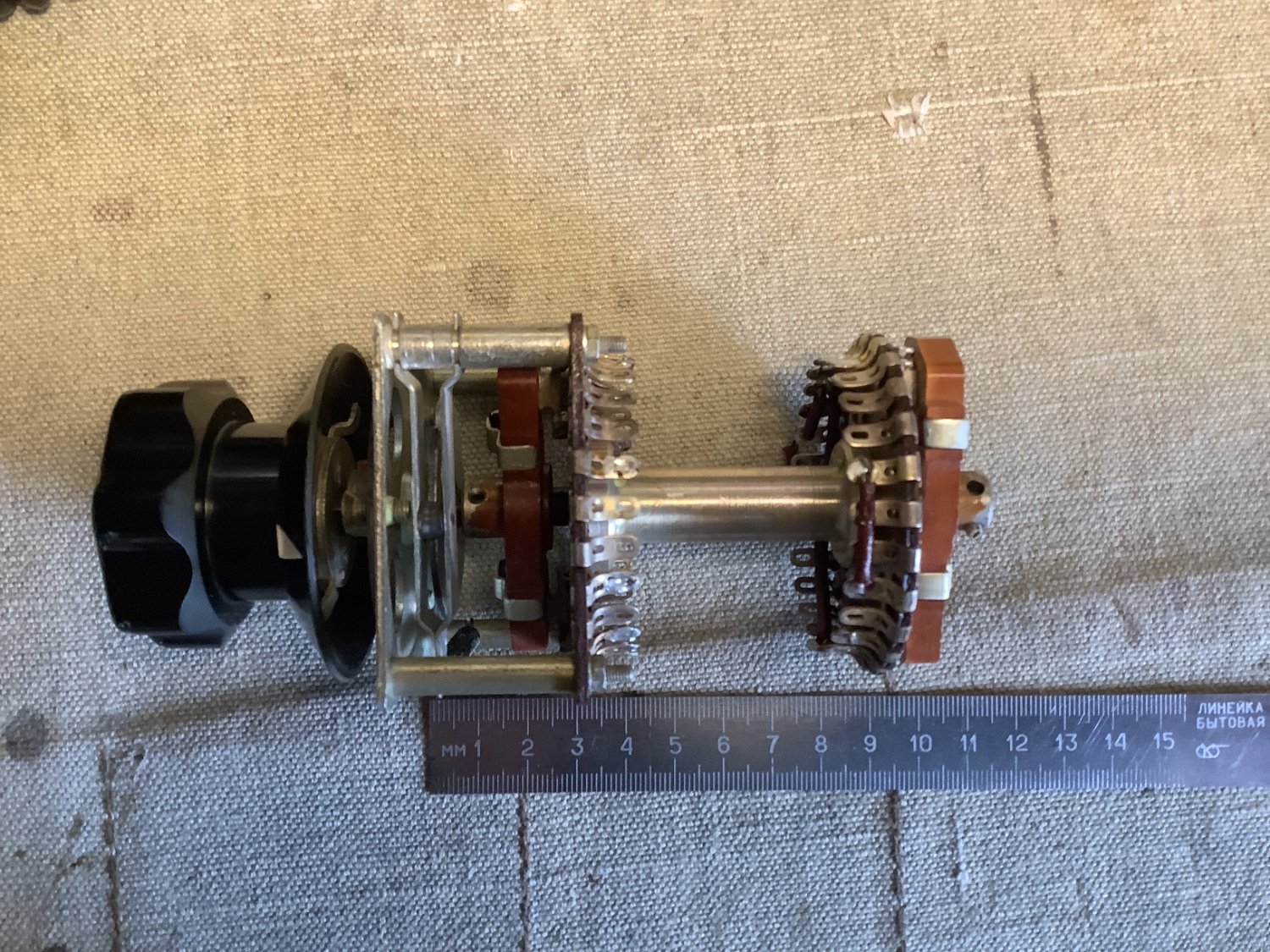

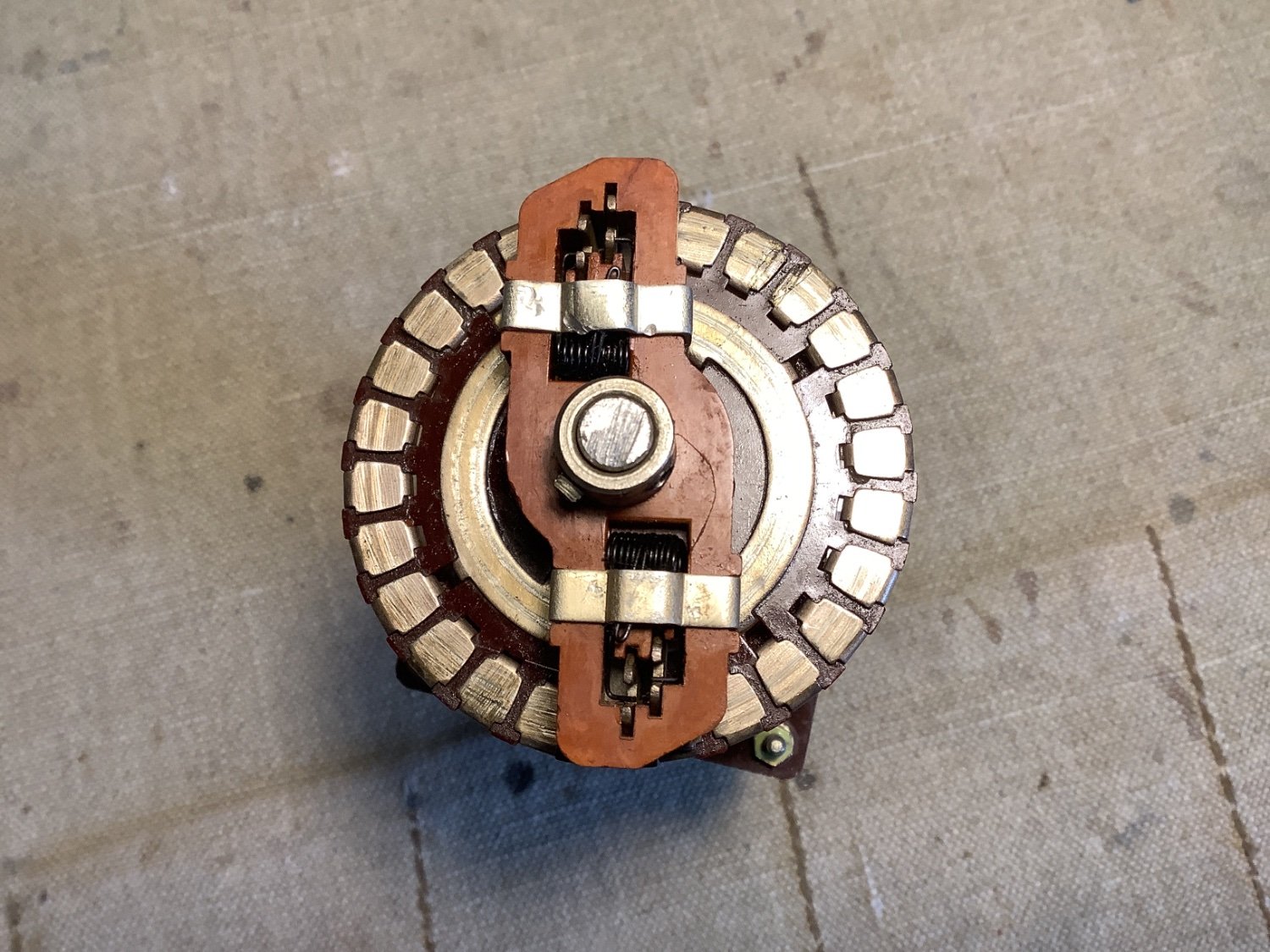

Где то валяются такие 1981г. Работал с ними, разбирал, подвижный контакт круглый серебрёный штырёк диаметром 2-3 мм, никак не закреплённый, просто в пазу находиться. Ничего особенного.

  • Replies 173
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Rezvoy
Rezvoy

Лучший потенциометр- трансформатор-аттенюатор!

U.L.F.
U.L.F.

Просто ради примера... Вспомнил как когда-то делал вот такие "городушки" из проволочных ППБ. Сейчас так уже наверное делать не стал бы, причина элементарна - обленился. Но вдруг кому пригодится в копи

Xрюн222
Xрюн222

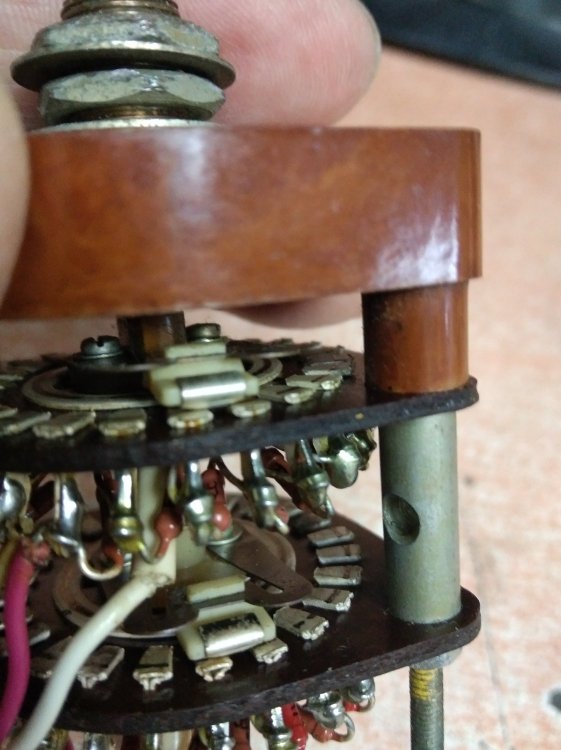

Берём галетный переключатель и напаиваем резисторы по вкусу или по бюджету... Такой вариант рассматривается? Применяю регулярно. Причём, можно напаять "в цепочку", По-простому, а можно на каждое полож

Posted Images

Андрей63 Local

Андрей63

Posted
Posted

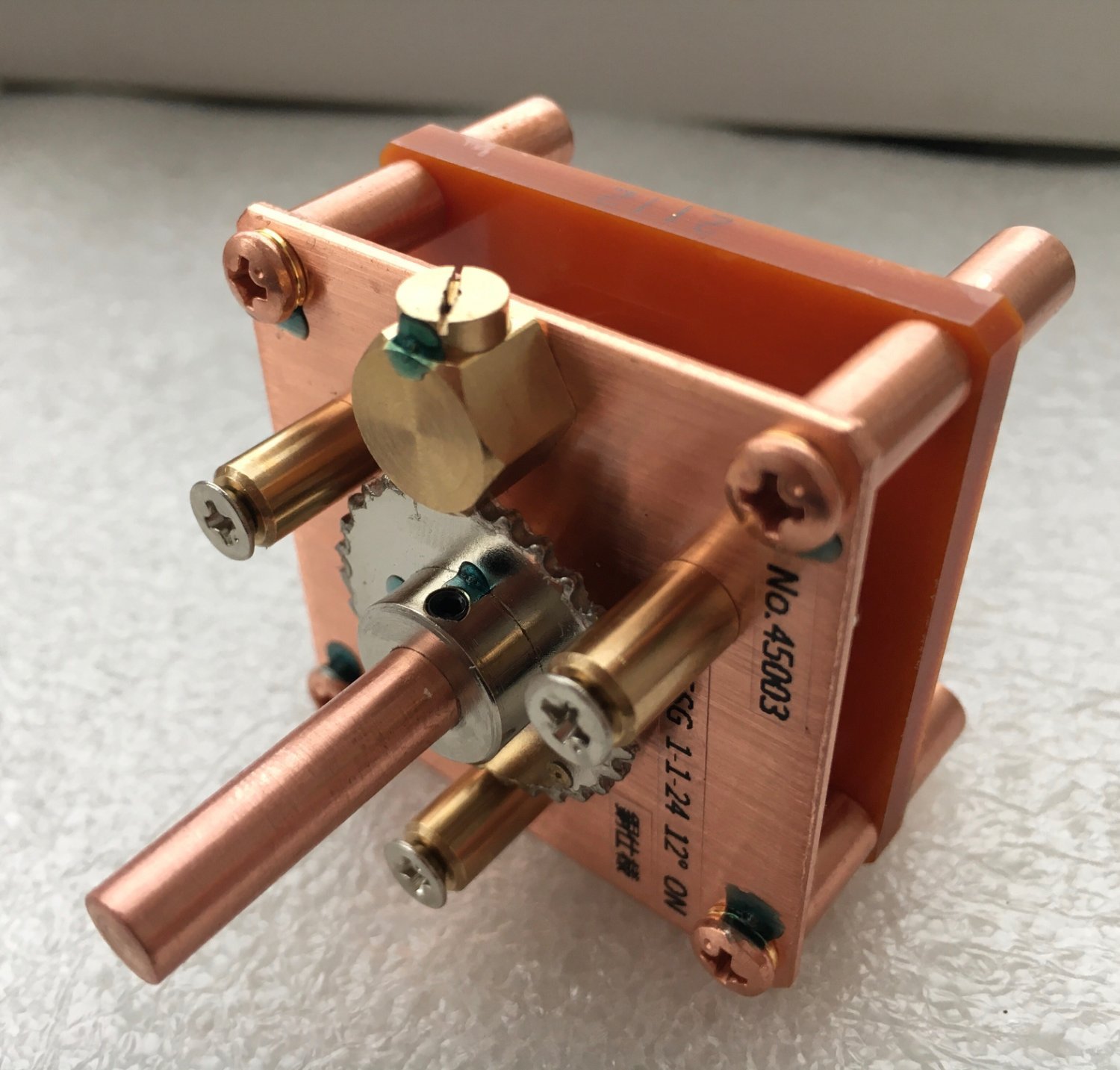

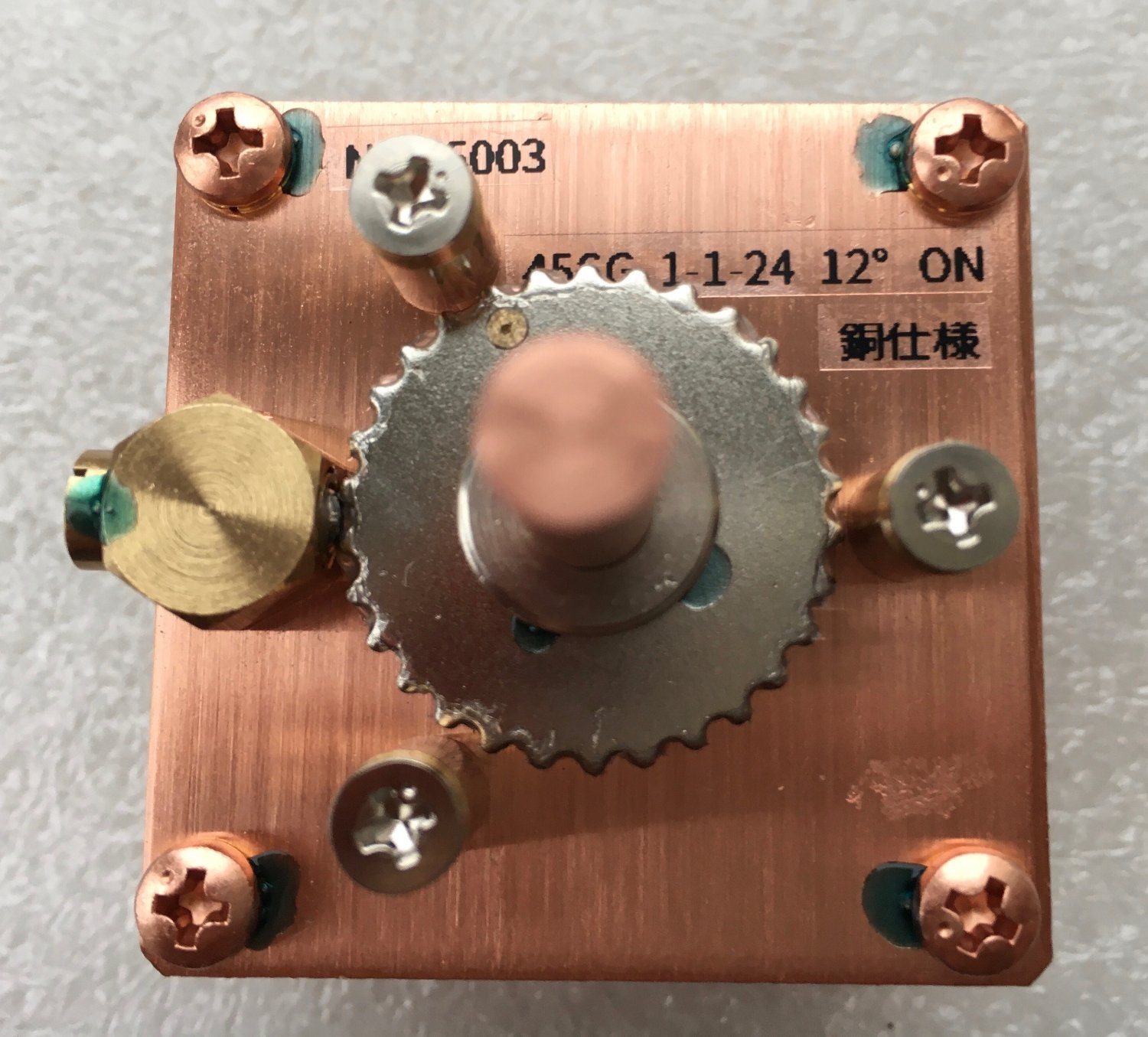

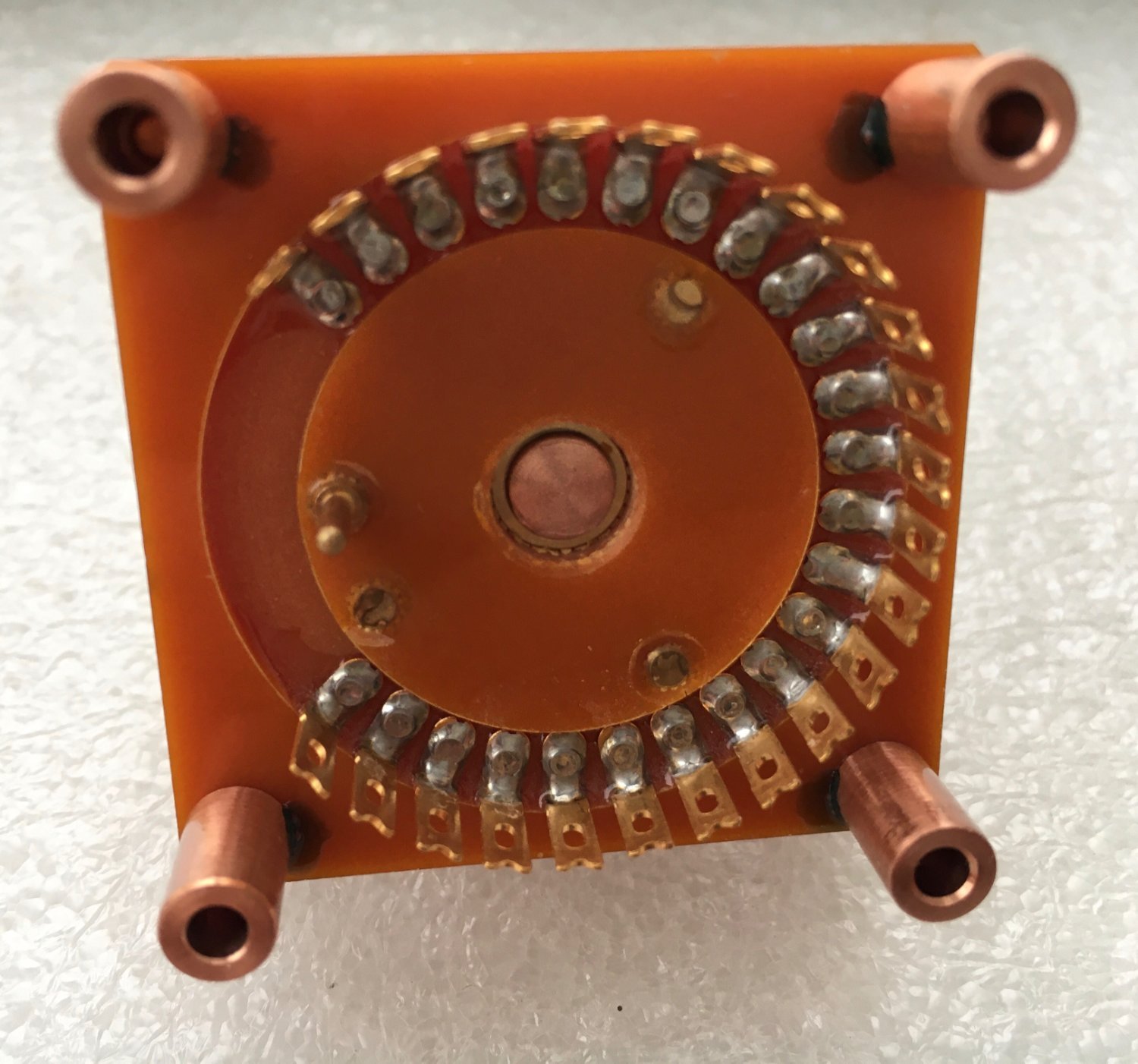

А я бы подумал, особенно над группой контактов.Поясню, подвижный контакт имеем только  один, в хороших конструкциях их несколько в параллель.

Михаил SM Local

Михаил SM

Posted
Posted
3 часа назад, Андрей63 сказал:

А я бы подумал, особенно над группой контактов.Поясню, подвижный контакт имеем только  один, в хороших конструкциях их несколько в параллель.

В ""хороших"" с какого бок(у) рассматривать.  Практически , только точечный переход , в идеале минимальный по площади , имеет шанс не растерять в этом месте ""музыкальную передачу""  ( это юмор, сорри ) аудиосигнала .  На практике в подавляющем большинстве случаев потенциометры с точечным съемом имеют самый точный и в итоге музыкальный съем сигнала , но не факт , что долговременный.   Аналогично отрабатывает и фирма WBT в своих разъемах с точечным контактом (спиралька) , тот же фурутек RCA уже всё -""лучше бы ньютрик поставил.."" . Ламповые панельки - байонет -обжим ножки со всех сторон или контакт по линии - советские 8-пиновые , или точечный (и капризный) съем сигнала -  ( панельки под EF12 и иже с ними) .  В  системах с высоким разрешением это слышно более чем заметно, побеждает всегда последние .   Любые параллельные контакты -  всегда усреднение -  снимается сразу и много , но и на выходе ....

Галетник выше -с точечным (условно) съемом реально крутой , тем более , что можно гибким литц. подпаяться на саму токосъёмную пластину , что в итоге умножает ценовой эквивалент такого галетничка  , имхо, на порядок , Т.К. БУДЕТ ТОЛЬКО ОДИН всего контакт .  Можно не искать -обычно везде -два. Далее ставим танталовые ( или AMRG) 0,5 вт резисторы в набор и получаем максимальный критерий.





BAA Master

BAA

Posted
Posted

При наличии терпения, рук, времени и денег делается в комнатных условиях.
О контактах. В порядке бреда.
В отличии от идей о множественности контактов, даже болтовое соединение двух шин имеет, обычно, одну точку контакта, что не есть хорошо для протекания больших токов. Лечится, в силовой электрике, смазкой меднонаполненной. Читаем литературу. Дорогие силовые разъемы , например мультиконтакт, в основном многоламельные.
В реально прецизионных приборах многопружинный подвижный контакт также для понижения сопротивления. Что и отмечено Андрей63.  В большинстве своем из медного сплава.
Идея о пайке всего тракта, начиная с источника и заканчивая ГГ... наверно и не так бывает, например ртутные переключатели, считай разъемная "пайка". (шутка)
Восточная "понтовость": брашированная медь, латунные блестяшки. С точки зрения конструкции смысла не имеет. Видимо высококонечный вариант будет из золота, обязятельно родированного, попроще - из молибдена на сапфире. Опять же не магнитится и не искажает путь протекания электронов из-за эффекта Холла.(шутка)
В общем галетники от приборов, на керамике, с серебрЁными контактными парами, легко чистятся. Или остановиться на 11-12 положениях. Модно, стильно, молодежно.


Spoiler

P.S. В танталовом резисторе нет тантала, там его оксид. Соответственно два контакта. Беда во всех резисторах, кроме проволочных, даже в "угольных" (да тут их тысячи(анек)).
Picture background



  • Like (+1) 3
Михаил SM Local

Михаил SM

Posted
Posted

Микроток , что представляет собою упрощенное понимание аудиосигнала , если конечно , иметь возможность оценивать -  ушками , предпочитает точечный контакт .  Силовой ток в цепях питания уже наоборот -  нужна площадь контакта .  Практически , конечно , всё иначе -  доминируют паечные переходы , тогда как безпаечные -обжим , скрутка , сварка , звук точнее, яснее , информативнее.  Даже в межблочных кабелях того же Аудиоквест , -  в 90-е проходили , Эмиралд (зеленый) - медь и провод одинаковые с их же Кварцем (синий) , но в первом в разъеме обжим , во втором -пайка.  Второй заметно звук проще и менее насыщенный .

По поводу трансформатора аттенюатора всё так есть -  неплох и дорог .

volli Proficient

volli

Posted
Posted
32 минуты назад, Михаил SM сказал:

доминируют

А в чём проблема совместить "безпаячное" соединение с пайкой,  как в "старину"?

"И волки сыты, и овцы целы."

Rezvoy Local

Rezvoy

Posted
Posted
1 час назад, Russ3000 сказал:

Лучший потенциометр - перемножающий ЦАП.

Ясно, сами либо не делали для звука, либо делали давно и забыли про овраги.

Russ3000 Local

Russ3000

Posted
Posted
12 минут назад, Rezvoy сказал:

Ясно, сами либо не делали для звука, либо делали давно и забыли про овраги.

Не, сам не делал, купил у Торреса ATDAC-15, там оно встроено на цифре и аналоговом входе и работает прекрасно, уж не знаю, чего он там накрутил.

Андрей63 Local

Андрей63

Posted
Posted

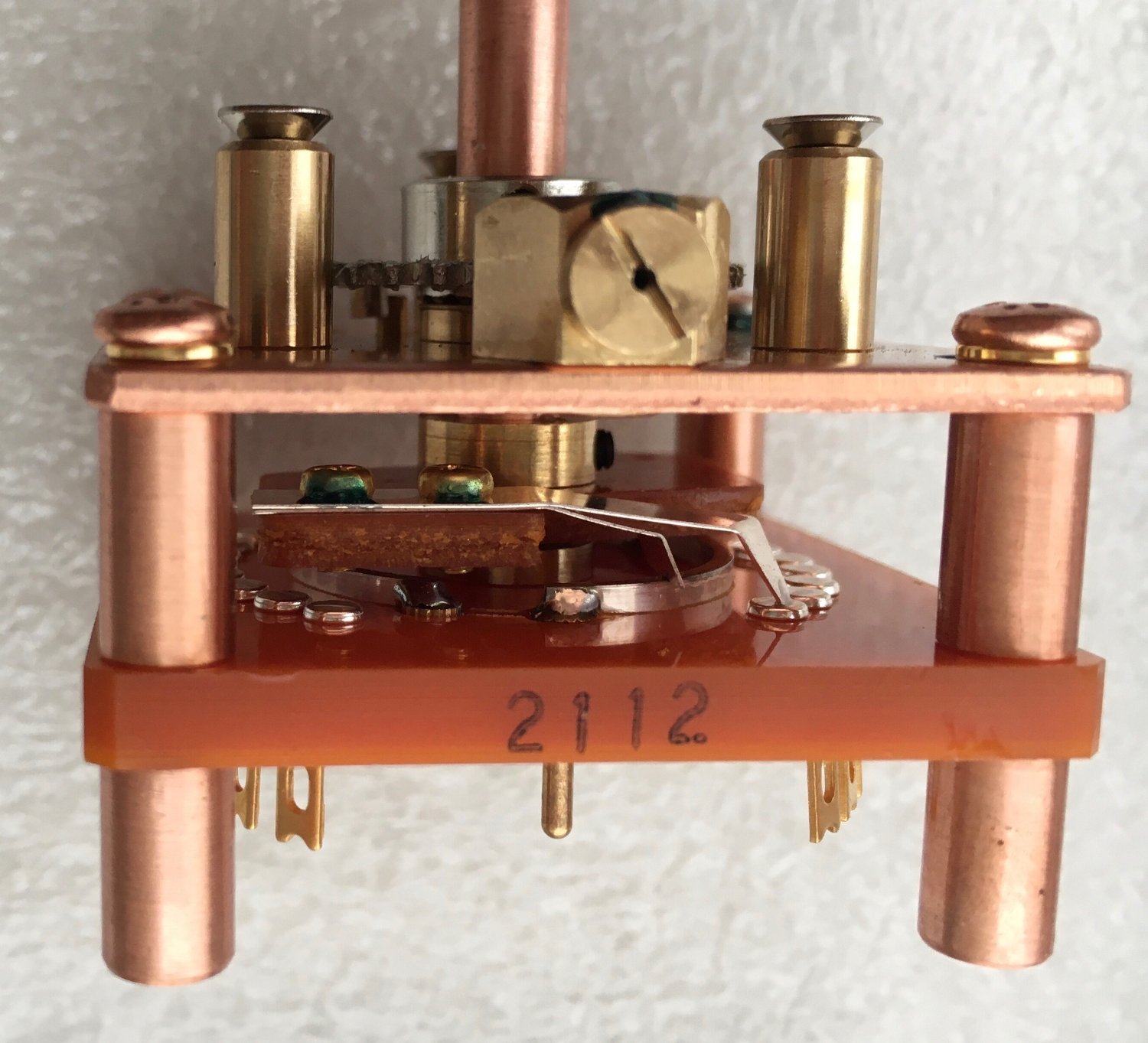

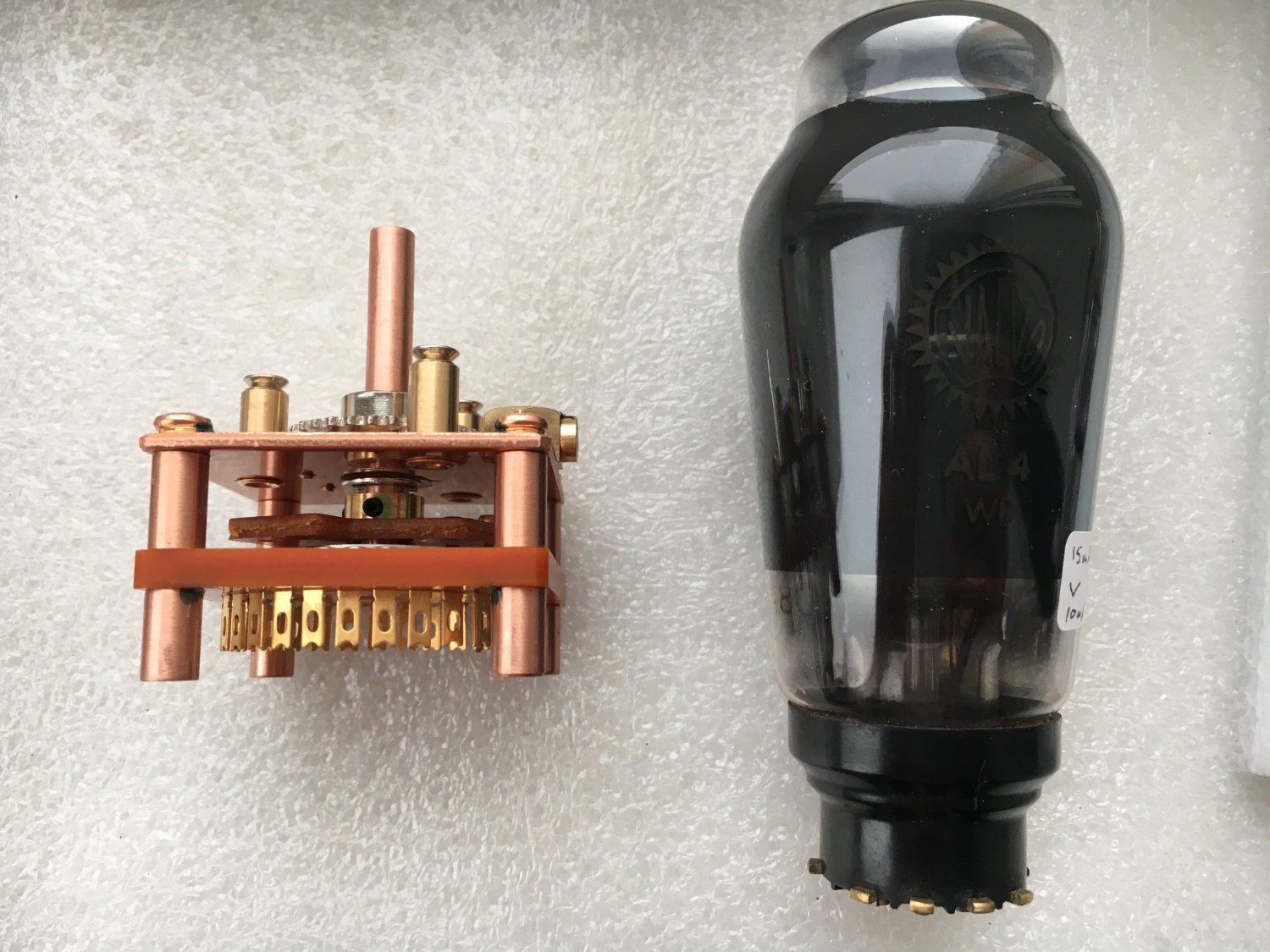

Добавлю, на фото переключателя подвижный контакт своим крем очень быстро сделает  борозду на неподвижных контактах и всё покрытие , типа позолота , слетит в этом месте. Вот если бы там было закругление , тогда получилось бы гораздо лучше. А на счет много контакта , открываем старый резистор СП-1 и видим несколько пружинистых волосков контактов, работали десятилетиями. В данном посте упор делаю не про звук, а про надёжность. Применив соответствующие приклёпанные токосъёмники контакты , да под веретёнку , да закрыть от пыли можно и звучание подобрать. Только кому это надо, главное понтовый вид.

Андрей63 Local

Андрей63

Posted
Posted

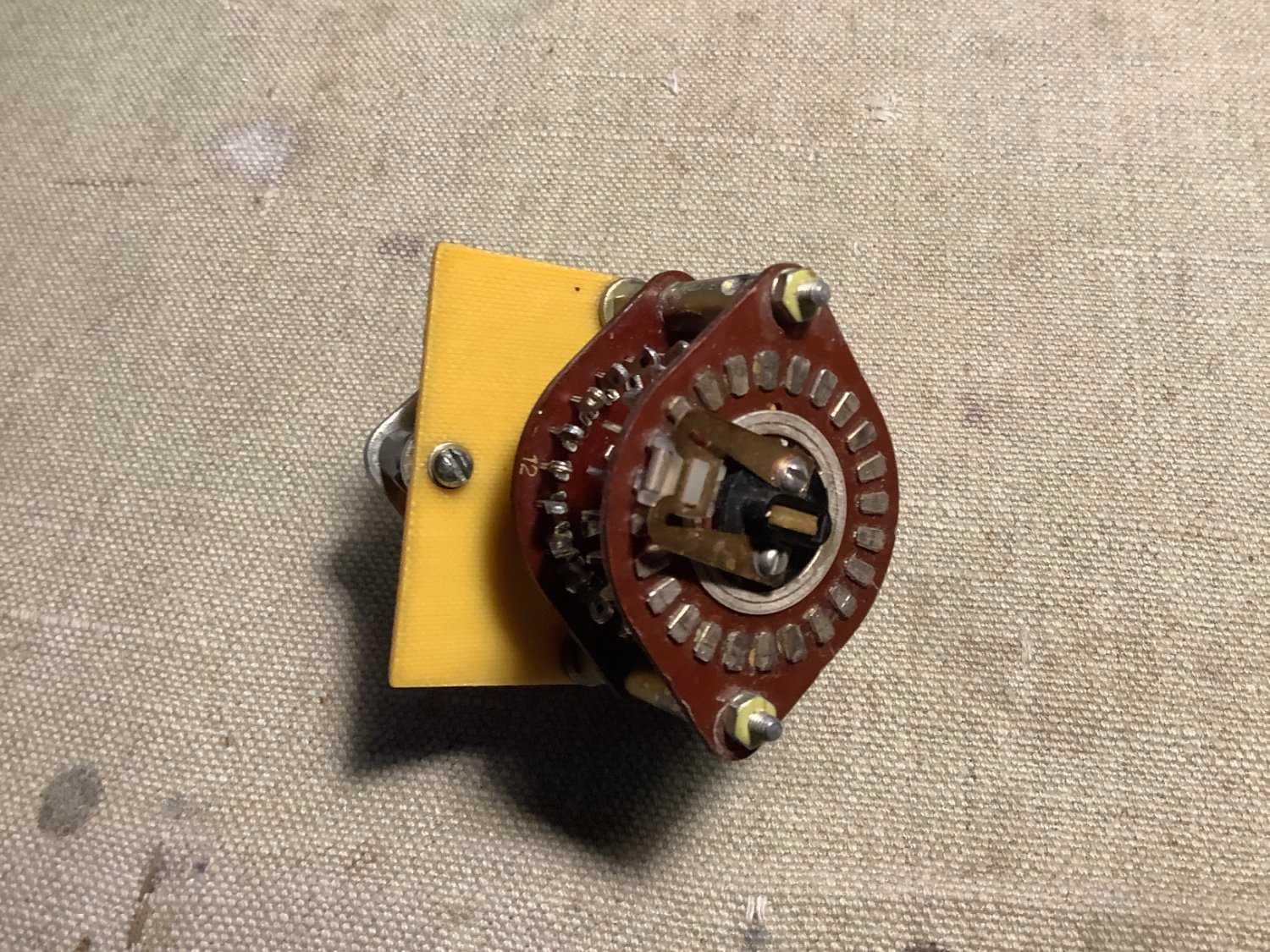

У меня вопрос в тему , есть регулятор от  брига, есть ли возможность попробовать его в качестве переключателя вторичной обмотки  МКТ преда на 4П1Л , с Ктр. = 2.5 , нагрузка вторички 600-1000 Ом по Цыкину , предварительный расчёт. Дело в том. что контакты не фиксированы и перемыкают соседние , смотрим фото, т. е . происходит к.з. части вторички между ними. Можно сделать на оси дополнительную фиксацию, но стоит ли, количество контактов 21.



TOYK Enthusiast

TOYK

Posted
Posted
8 минут назад, Андрей63 сказал:

Дело в том. что контакты не фиксированы и перемыкают соседние

Безобрывная коммутация, так задумывалось. Может из другого конструктива подобрать переключатель ? 🤔


ВКН Local

ВКН

Posted
Posted
33 минуты назад, Андрей63 сказал:

 Дело в том. что контакты не фиксированы и перемыкают соседние , смотрим фото, т. е . происходит к.з.

Поздравляю, то что нужно!

Именно такие и применяю в регуляторах.

  • Like (+1) 2
Андрей63 Local

Андрей63

Posted
Posted
27 минут назад, ВКН сказал:

Поздравляю, то что нужно!

Именно такие и применяю в регуляторах.

То есть ничего страшного при замыкании не произойдёт ?

ВКН Local

ВКН

Posted
Posted

Замыкание по переменному сигналу.

Я много изготавливал трансиков/аттенюаторов. В том числе и являющихся нагрузгой в аноде лампы. Проблем нет.

  • Like (+1) 2
АндрейА Apprentice

АндрейА

Posted
Posted

По поводу трансформатора аттенюатора всё так есть -  неплох и дорог .
Я бы сказал оч хорош и не так дорог учитывая эффект, Для топика не решение, я например оформил в виде отдельного девайса с in/out RSA. Самодельщики знают, что к трансику нужно найти подход и коль тема  актуальна могу предложить желающим скажем на пару дней или неделю , послушать разумеется с возвратом.

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

Купил себе такой, как раз приехал к празднику, радует звуком, чего я раньше его не приобрел. коммутатор на 4 входа, теперь не нужно кабеля перетыкать, крутилка сама вращается при включении, типа позиционируется, очень доволен вобщем. Рекомендую.
