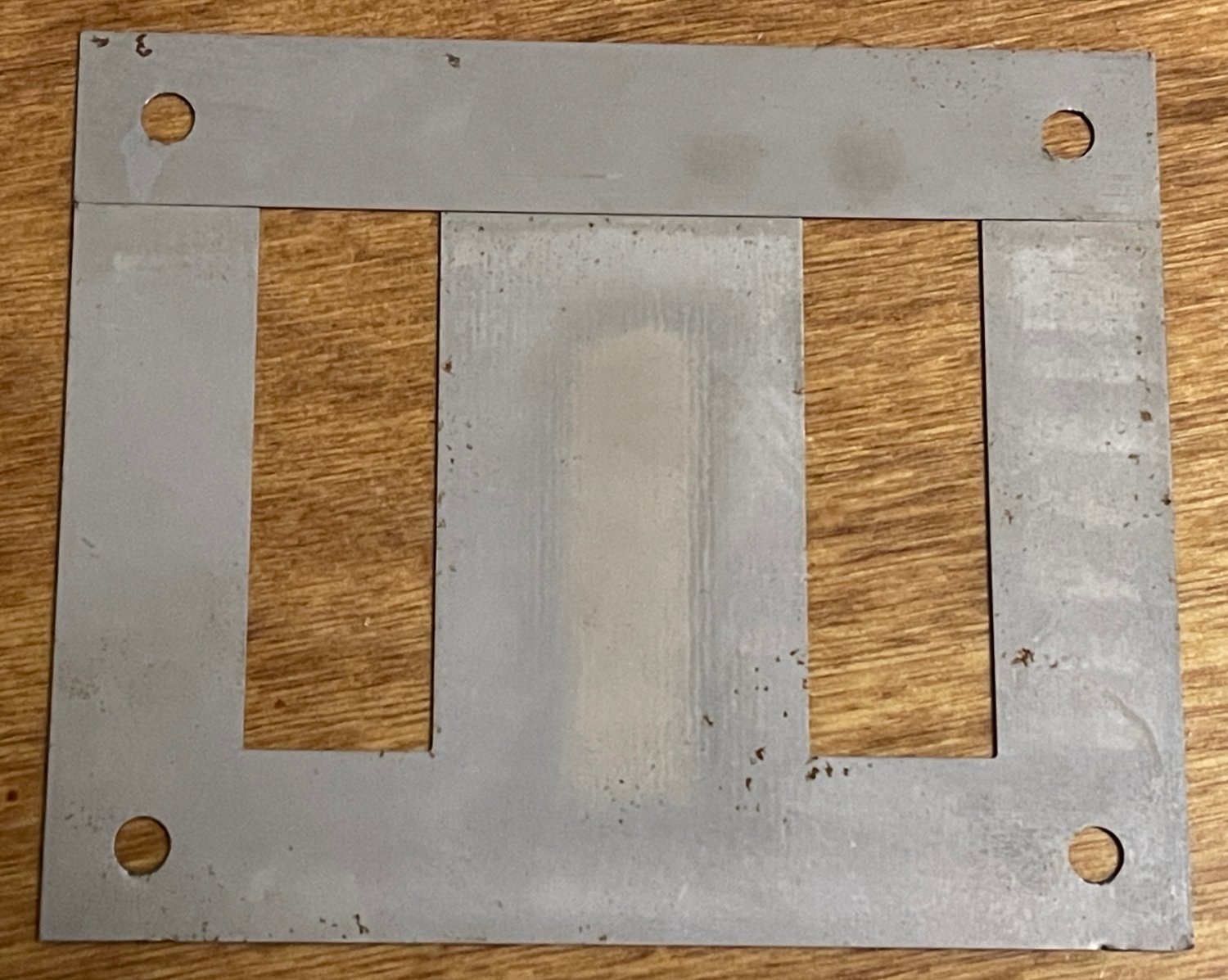

Железо для звуковых трансформаторов

[Михаил К.]

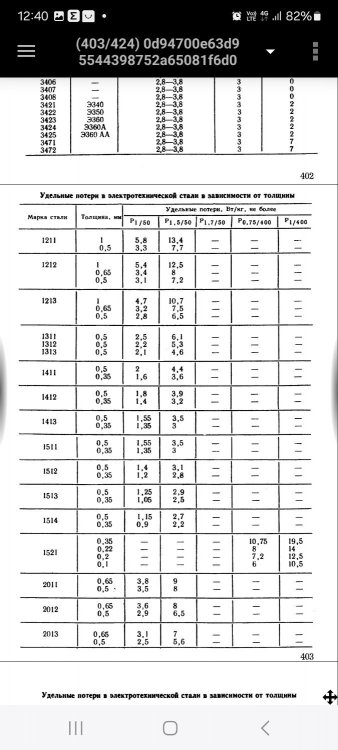

Вот с той же страницы в одном масштабе по вертикали старые добрые и обычная современная российская 3408.

[Алексей]

На картинке справа по оси Х тоже ампервитки?

Как понять по этой картинке, чем эта сталь будет лучше "старой доброй" в случае применения в однотактном  вых каскаде при, скажем, aw0=8 и В~ 0,4Тл? Сильно большая разница будет?

[Михаил К.]

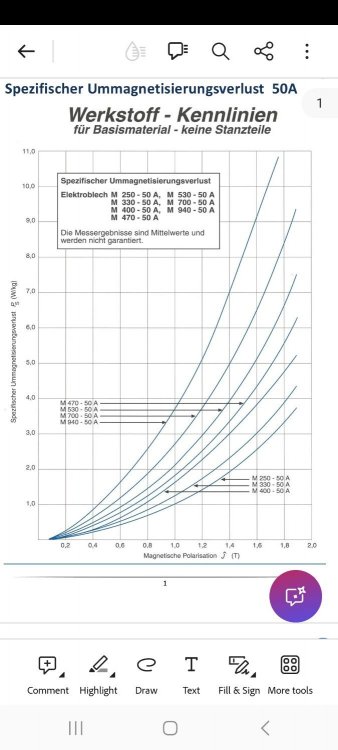

А вот верхняя кривая с этой стр в сравнении с современной той же российской 3408 , ее дорисовал сверху хоть не в масштабе, но циферки подписал правильно.

[Джон Поллак]

30 минут назад, Михаил К. сказал:

Самая информативная везде верхняя которая aw0=0.

Остальные все есть функция от нее, т.е. лишние сущности.

Жаль Цыкина уже нет в живых, а то бы ему объяснили местные шпециалисты, про его картинки.

[Михаил К.]

17 минут назад, Алексей сказал:

На картинке справа по оси Х тоже ампервитки?

Как понять по этой картинке, чем эта сталь будет лучше "старой доброй" в случае применения в однотактном  вых каскаде при, скажем, aw0=8 и В~ 0,4Тл? Сильно большая разница будет?

Ампервитки в ампер/метрах. Это же кривые намагничивания.

Старую по постоянке надо выводить (комбинируя витки, ток, зазор , сечение, СМЛ и требуемую индуктивность )на 0.7 Тл, она линейно будет работать 0.3-1.1.

Новую - можно на 1.2 Тл (при том же токе и индуктивности). Тут диапазон 0.8-1.6.



[Алексей]

Может у вас есть кривая намагничивания для 3408 при aw0=4, чтобы хотя бы сравнить со старой доброй. И почему старую намагничивать до 0,7Тл, а новую до 1,2Тл? А если их сравнить в одинаковых условиях, при равных Во и В~?

[Михаил К.]

2 минуты назад, Алексей сказал:

почему старую намагничивать до 0,7Тл, а новую до 1,2Тл? А если их сравнить в одинаковых условиях, при равных Во и В~?

Потому что все видно по кривым намагничивания. У старой до 1.1 нормально, а выше 1.1 все кривое, а новая до 1.6 боль-мень ровно.

1.1 и 1.6 минус ваши 0.4 будет 0.7 и 1.2.

[Алексей]

На кривой намагничивания Во+В~ или В~?

[Михаил К.]

4 минуты назад, Алексей сказал:

На кривой намагничивания Во+В~ или В~?

Какая разница ? ровно та же логика с ними будет иметь место  и применительно к дросселям, которые вообще без переменки и к -сетевикам, к-рые без постоянки.

 Рабочую индукцию на 3408 можно поднимать на 0.5 Тл относительно горячекатки.

[Buran81]

26 минут назад, Михаил К. сказал:

Потому что все видно по кривым намагничивания. У старой до 1.1 нормально, а выше 1.1 все кривое, а новая до 1.6 боль-мень ровно.

1.1 и 1.6 минус ваши 0.4 будет 0.7 и 1.2.

Михаил, это ошибка заниматься складыванием и вычитание переменной и постоянной индукций. Этого нет не у Цыкина  не в какой другой попадавшейся мне литературе (помойму это чисто форумная фишка). Есть понятие оптимального зазора. Это такой,на сколько возможно МАЛЕНЬКИЙ  зазор, при котором проницаемость материала сердечника не становится  тормозящей прирост индукции в магнитной цепи . Естественно оно зависит от материала МП и даже длинны МСЛ. Поэтому у Цыкина оно обозначается в процентах МСЛ.(привет  любителям БТВЗ)

Т.е если вы  начнёте уменьшать этот зазор от оптимала,то интенсивность намагничивания увеличится-прониц.МП снизится-магнитное сопротивлкние увеличится-индукция и сдед индуктивность упадет-попрет рост частотных и нелинейных искажений. При увеличение от оптимала - магнитное сопротивлкние материала хоть и падает,но увеличение зазора  уже ведёт к снижение индукции-опять уменьшение индуктивности-увеличение КНИ и ЧИ.

Современные стали позволяют делать этот оптим.зазор  заметно меньше ,чем это было со старьем. А значит больше получать индуктивность-меньше НИ и ЧИ.  К тому же само анизотропное совр. железо имеет меньше КНИ по сравнению со старьем о чем я приводил картинки),что так же сокращает НИ от него в сигнале .

[Алексей]

30 минут назад, Buran81 сказал:

Современные стали позволяют делать этот оптим.зазор  заметно меньше ,чем это было со старьем. А значит больше получать индуктивность-меньше НИ и ЧИ.  К тому же само анизотропное совр. железо имеет меньше КНИ по сравнению со старьем о чем я приводил картинки),что так же сокращает НИ от него в сигнале .

Какова стабильность индуктивности при малом и большом зазоре, при условии одинаковости Во? Толку от вашей большой индуктивности, если она большая при В~ стремящейся к Во...

[BAA]

9 часов назад, Xрюн222 сказал:

Учёные немцы так делали ещё 70+ лет тому.

Это была шутка. Слушайте Михаила К и будем вам хорошо.
P.S.

Спойлер

Дискуссия про дроссель пройдена много лет назад, правда в другом применении.
Но по сих пор возникает. Какой Ктр у "катушки"(именно так!) зажигания?
"Вот Иманна" И как такая большая синусоида в такой маленький шнур влазит...
Из нового (не знал) - отжиг сотнями часов - видимо раньше такую роскошь только "богатые" себе позволяли.
Потому как всё давно уже ясно, одним из опыта, другим из письменного знания, третьим из того и другого вместе, четвертым из собственных теоретических рассуждений (Хевисайд и Ко).
Кому совсем непонятно есть два пути:
верить тем, кому понятно и следовать рекомендациям,
брать книги, сердечники, проволоку медную (в изоляции)
и пробовать самообразовываться, без наставников.
Что больно и тяжело, а часто невозможно.
Есть много вещей, каковые хотел знать и уметь. Но никак, и чем далее, тем более.
Слышал байки про вуз, радиотехнический, в каковой бывших радиолюбителей не брали.
На специальность теоретическую - мышление предметное - постижению сущности мешает.



[Buran81]

8 часов назад, Алексей сказал:

Какова стабильность индуктивности при малом и большом зазоре, при условии одинаковости Во? Толку от вашей большой индуктивности, если она большая при В~ стремящейся к Во...

А что вам не дает покоя эта стабильность проницаемости ?  Я же показал на картинках,что это не показатель по КНИ  тока намагничивания!   Более линейное в намагничивание динамное М400 в разы сливает по КНИ менее линейной ,анизотропной HiB .





При большой мощности и низкой частоте , именно и нужна высокая индуктивность. Ибо она понижает НИ и ЧИ.

При малом сигнале НИ падаю уже по факту  снижения индукции , и понижение проницаемости в магнитопроводе не является кретическим . И практически это может быть только заметно на ЧИ , с  пентодами на выходе или с так наз БТВЗ (привет гигантоманам) . Решение с ЧИ - Не играйтесь в гигантоманию,считайте размеры МП по мощности ( стремитесь к мин.возможной длинне МСЛ), используйте в пентоды и межкаскады железный аморф.

[BAA]

25 минут назад, Buran81 сказал:

Более линейное в намагничивание динамное М400 в разы сливает по КНИ менее линейной ,анизотропной HiB

Поподробнее.

33 минуты назад, Buran81 сказал:

Я же показал на картинках,что это не показатель по КНИ  тока намагничивания!

Всегда считалось, что Кг есть таки показатель (не)линейности, а никак не наоборот. Метод 3-х и 5 точек? Нет?

При одинаковой амплитуде фундаментальной более линейное будет иметь меньшие искажения.

[Buran81]

43 минуты назад, BAA сказал:

Поподробнее

Уже несколько раз приводил мои картинки и картинки Цыкина. Опять показывать?

Где изотропное железа имеет нач.проницаемость 400,500...макс.прониц.  4000-5000, т.е перепад индуктивности в 10 раз, но при этом КНИ тока намагничивания  20-40%.

В тоже время современные анизотропные ленты имеют нач.прониц. 1000-2000, макс. 35000-50000, т.е перепад индуетивности  в 25-35 раз, но КНИ тока намагничивания 5-10%

.

[Михаил К.]

10 часов назад, Алексей сказал:

Какова стабильность индуктивности при малом и большом зазоре, при условии одинаковости Во? Толку от вашей большой индуктивности, если она большая при В~ стремящейся к Во...

Не знаю уж как объяснить еще проще...

На современных сталях вы на той же геометрии магнитопровода можете сделать меньше витков у сетевика при том же токе холостого.

И -меньше зазор и опять же число витков у выходника с подмагничиванием или дросселя при той же требуемой индуктивности и токе.

[Михаил К.]

10 часов назад, Buran81 сказал:

Михаил, это ошибка заниматься складыванием и вычитание переменной и постоянной индукций.

Я просто пытаюсь объяснить человеку, что нет разницы, важна амплитуда индукции, а он все ее раскладывает на составляющие.

[BAA]

49 минут назад, Buran81 сказал:

Уже несколько раз приводил мои картинки и картинки Цыкина. Опять показывать?

Где изотропное железа имеет нач.проницаемость 400,500...макс.прониц.  4000-5000, т.е перепад индуктивности в 10 раз, но при этом КНИ тока намагничивания  20-40%.

В тоже время современные анизотропные ленты имеют нач.прониц. 1000-2000, макс. 35000-50000, т.е перепад индуетивности  в 25-35 раз, но КНИ тока намагничивания 5-10%

Нахрена нам начальная проницаемость если там трансформатор не используют?
А в двухтакте это значения не имеет...

[Buran81]

3 минуты назад, BAA сказал:

Нахрена нам начальная проницаемость если там трансформатор не используют?
А в двухтакте это значения не имеет...

И у вас тоже "Не использует"? Т.е вы тоже считаете что цикла перемагничивания в СЕ нет?  Я правильно понимаю?

[BAA]

1 минуту назад, Buran81 сказал:

И у вас тоже "Не использует"? Т.е вы тоже считаете что цикла перемагничивания в СЕ нет?  Я правильно понимаю?

Хватит
В игнор.

[Buran81]

1 час назад, Михаил К. сказал:

Не знаю уж как объяснить еще проще...

На современных сталях вы на той же геометрии магнитопровода можете сделать меньше витков у сетевика при том же токе холостого.

И -меньше зазор и опять же число витков у выходника с подмагничиванием или дросселя при той же требуемой индуктивности и токе.

Бэ кицур (как говорят у нас), для рядового обывателя можно объяснить так)))):

Железо - это одновременно и то что помогает создать индуктивность,т.е сконцентрировать поле. И то что мешает его концентрации на определённом этапе. Поэтому надо стремится именно к такому железу, где  вред от этого железа будет наступать как можно на большей индукции и след. меньшем зазоре. И это точно  НЕ  изотропные динамки и горячекатки в Ш.



[Buran81]

5 минут назад, BAA сказал:

Хватит
В игнор.

Ну.о.к... в игнор так в игнор.

Просто вы производили впечатление образованного человека.

[Buran81]

Ну справедливости ради,в игнор надо и это все добавить. "Сгорел сарай, Гори и хата"!

[matss]

В 05.10.2024 в 07:53, matss сказал:

В каталоге сайта transvit-m.ru есть магнитопроводы из тонкой холоднокатанной стали 0,08 Т8-15-ЭТ-О, гост р 59727 2021, она в основном применяется для средних частот

Запросил цену на магнитопровод ШЛ25х40, лента 0,08.  Прислали ответ цена одного выше 8000 р.  Потом менеджер этой конторы присылала ещё мне три письма по поводу этого, типа можно договорится, мне их нужно два.  Цены конечно рассчитаны не понятно для кого. Нет уж, пусть копят их для своей коллекции.

[BAA]

10 минут назад, matss сказал:

Цены конечно рассчитаны не понятно для кого

Это потому, что нет серийного выпуска.
Изготовление именно для вас всего 2-х штук будет дорого.
Думается, что так.
