Параметр трансформатора.

[Бывший.]

Прошу прощения за дилетантский вопрос: что означает 10к:20к для трансформатора? С одной стороны это к-т трансформации,с другой-приведенное сопротивление первички ко вторичке. Но для какой частоты? Нужен ли шунт 20к во вторичке чтобы получить 10к в первичке?

[ВКН]

Это лишь означает, что Ктр = 1:1,4. А вот дальше надо самому проверять. В теории индуктивности должны быть не менее 80гн/160гн.

[Бывший.]

Смущает другое. На сайте Sowtherа видим межкаскадники 10к 1491 с индуктивностью 11Гн и 9083 с 77Гн. Это как?

[ВКН]

А нижняя частота рабочего диапазона этих трансформаторов указана? Может это для телефонии от 200гц?

Вопрос об каком-то конкретном изделии или "чисто теоретически" ?

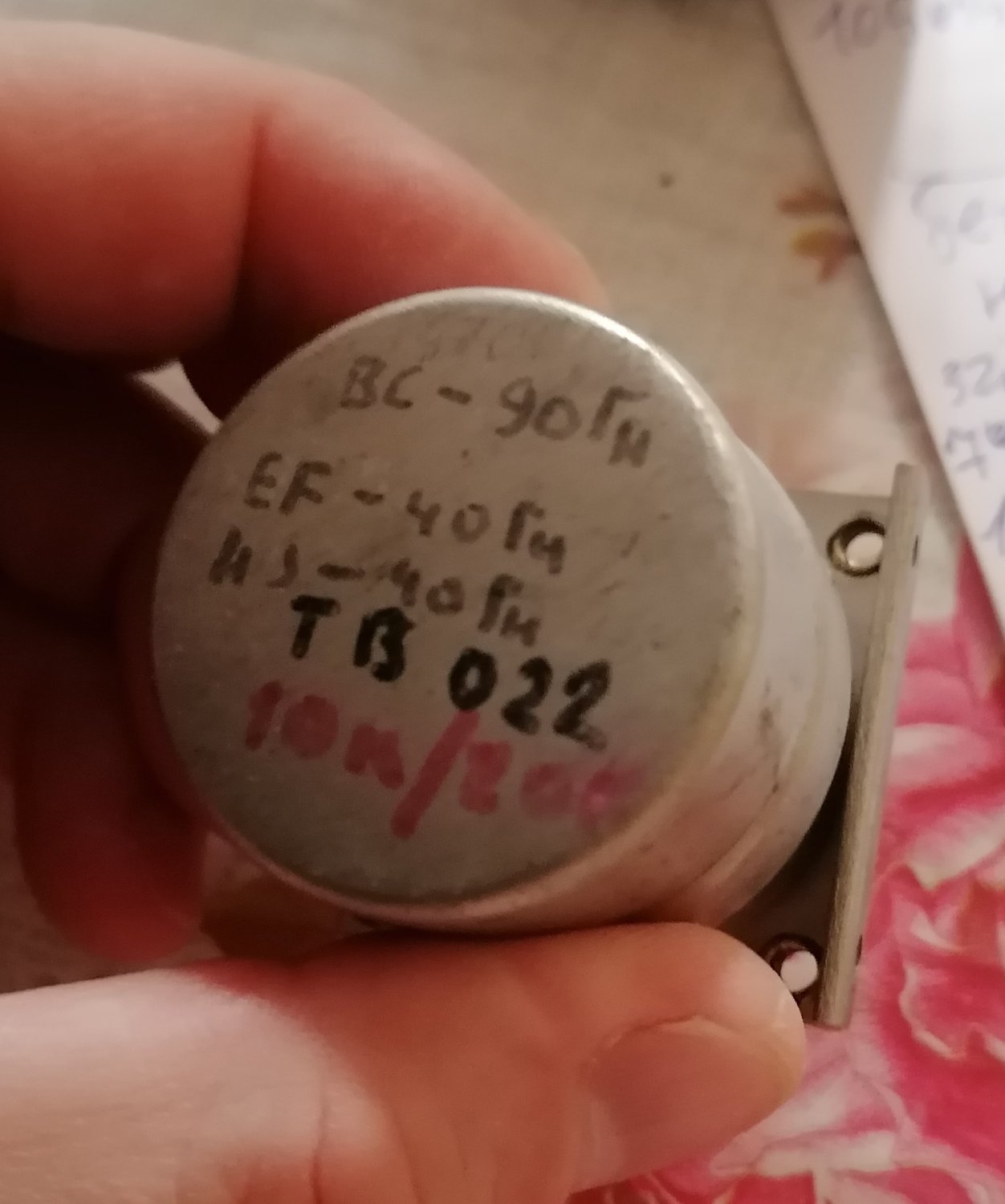

РS. Вот, например (не поленился, с больной ногой залез на верхнюю полку) - трансик ТВ-022 венгерской ф. EAG. 10к/20к. У него первичка 90Гн.

[Бывший.]

Непонятно что означает 10к,20к.Это на 100Гц или на нижней граничной частоте по уровню -3дБ ? Наверное есть какая-то система обозначений?

[ВКН]

А мы и сами не знаем о чем Вы хотите узнать. Вам предоставили возможность ответить/предоставить предмет.

Я со сломанной ногой добыл хоть какой-то экземпляр (относительный).

[Алексей]

15 минут назад, Бывший. сказал:

Непонятно что означает 10к,20к.Это на 100Гц или на нижней граничной частоте по уровню -3дБ ? Наверное есть какая-то система обозначений?

Это будет зависеть от того, какой спад на нижней частоте вам подойдёт. Индуктивность 10Гн на частоте 20Гц имеет импеданс примерно 1260ом (2пFL), если источник будет иметь такое же вых сопр, то поимеете на этой частоте спад 3db (два раза, грубо делитель Rвых-Хl) и так далее...

[Бывший.]

13 часов назад, Алексей сказал:

Индуктивность 10Гн на частоте 20Гц имеет импеданс примерно 1260ом (2пFL)

Это ясно. А причем здесь 10килоом:20килоом? Писали бы сразу 1к:2к.

[Алексей]

8 минут назад, Бывший. сказал:

Это ясно. А причем здесь 10килоом:20килоом? Писали бы сразу 1к:2к.

Потому Константин и задал вопрос...

18 часов назад, ВКН сказал:

А нижняя частота рабочего диапазона этих трансформаторов указана? Может это для телефонии от 200гц?



[Xрюн222]

Раньше ещё иногда, кое-где, указывался параметр "таy" трансформатора, равное, разумеется его L/r. Наверное, тоже полезный параметр.





[Бывший.]

Ладно,допустим что 10к это Z первички. Из чего складывается эта величина?

[ВКН]

Z = 2*3,14*F*L (F-частота, L - индуктивность).

[Xрюн222]

2 минуты назад, ВКН сказал:

Z = 2*3,14*F*L (F-частота, L - индуктивность).

Это Х. Z - это как бы сумма активной и реактивной составляющих, модуль и фаза.

[Виталий1982]

Ну и если это мкт, то вот это XL должно быть равно внутреннему сопротивлению лампы. Первичка мкт.

[Алексей]

Имхо, наверное, ТСу хорошо бы указать дополнительные вводные, типа лампа такая то в таком то режиме, полоса по нч нужна такая то, какой МТК мне подойдёт?

[ВКН]

Сомнительно, что речь про МКТ.

[Бывший.]

MKT. Допустим, это импеданс на нижней граничной частоте  равный 10к. При этом должны быть указаны условия измерения,включая сопротивление источника. А чему равен Z на 20кГц без шунта во вторичке?

[Бывший.]

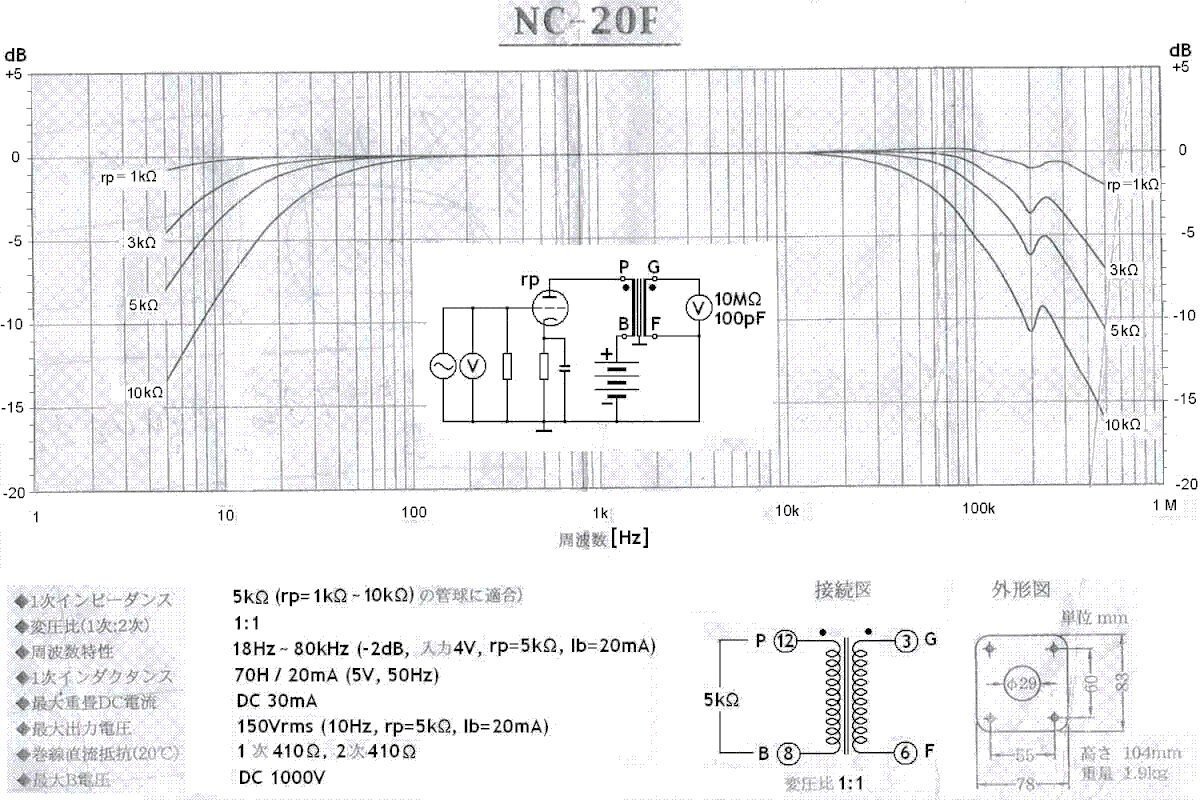

Кто-нибудь может объяснить что означает верхний параметр 5к ?

[Алексей]

Лучше объясните, что вы хотите сделать и какую лампу нагрузить на этот (или другой) трансформатор? И какой вам желателен спад на 20гц.

[Normann]

1 час назад, Бывший. сказал:

Кто-нибудь может объяснить что означает верхний параметр 5к ?

В данном случае это абстрактная величина не несущая особого смысла. А графики показывают АЧХ при различных величинах внутреннего сопротивления лампы/каскада. Для оценки качеств и совместимости мажкаскадника Вам важнее знать Ктр, индуктивность первички, размах напряжения  и рабочий ток. Это позволит понять возможно ли применение данного трансформатора в Ваших конкретных условиях с выбранной лампой, режимом, и каков будет результат.
