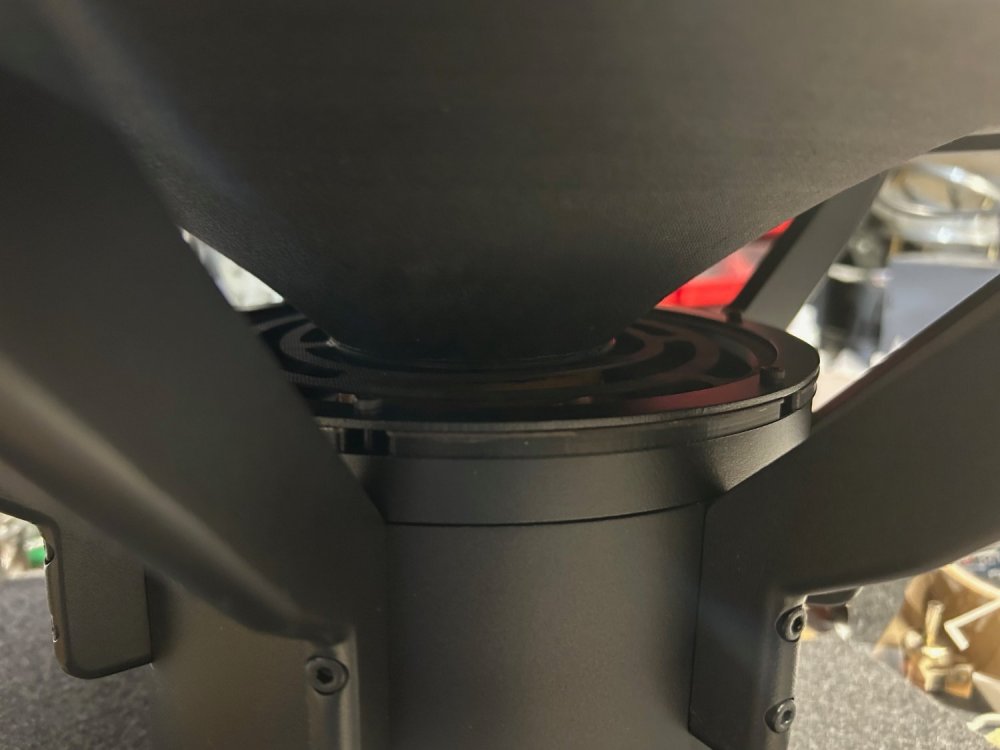

Сергей, а почему-бы в этом динамике не увеличить площадь диффузора за счёт более узкого верхнего подвеса? При смещении +-1мм можно ведь миниатюрнее поставить, добавив Sd? По фото конечно судить не берусь, но выглядит он довольно громоздко, под стать длинноходу.  Динамик получился широкополосный? Какова резонансная?

  • Replies 70
  • Created
  • Last Reply

Top Posters In This Topic

Posted

В этом варианте подвижная масса всего 9.6 грамм. То есть сам диффузор достаточно тонкий. Если увеличить его площадь за счет сужения верхнего подвеса, то возрастет нагрузка на края. Если сделать подвес из другого более тонкого и лёгкого материала, нарушится демпфирование диффузора. Важно не само смещение, а отсутствие препятствия начальному смещению... Я не стал рисковать.

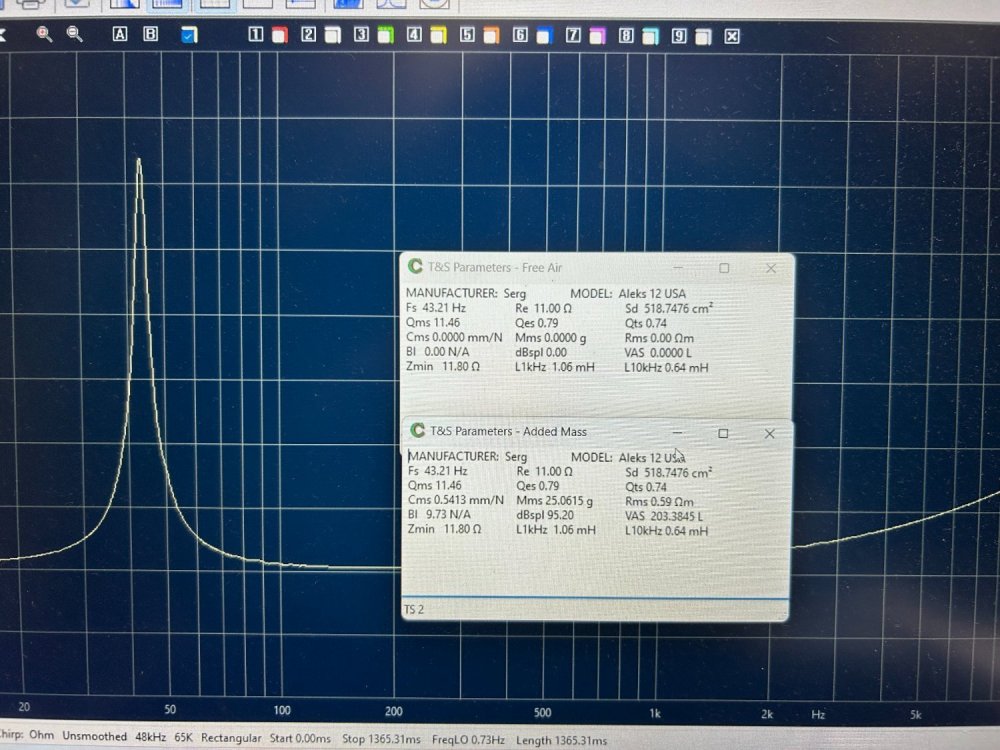

Резонанс 38 Гц. Динамик достаточно широкополосный, если до одного ватта. Но для создания естественной реальной звуковой картины такого динамика маловато. По этому с ним в паре работает 12" НЧ, а сам ШП подрезан снизу, чтоб исключить болтание подвижки на приличных уровнях громкости.

Сергей, Вы наверно помните, лет 10-15 назад я делал динамики с узкими подвесами. Но както такая конструкция не прижилась. Хотя до сих пор 8" играют, но только на поролоновых узких подвесах и в ФИ.



  • Like (+1) 1
Posted
В 11.11.2024 в 11:30, akustic сказал:

... Будет потом ещё пуля и окантовка. Если это не повредит первому впечатлению от музыки.

Теперь и с пулей и с окантовкой. Не повредило. Даже лучше стало, яснее. Подчистился переход от большого диффузора к малому.



  • Like (+1) 3
  • Smile 1
  • 3 weeks later...
Posted

Сделал пару динамиков в ОЯ или большой ЗЯ. Диффузоры не мои. Это старая Америка. ЗК намотана немецким старым проводом где то 36-38 года. Подвес и паук мои. Звучание очень напористое, естественное и подробное, всё слышно до мельчайших моментов. Динамика впечатляет - при воспроизведении выстрелов хочется спрятаться под стол... АЧХ ровная, без выбросов, естественный спад с 3 кГц. В общем чего хотел, того и получил.. :er::smile-34:

Алексей 12 дюйм ОЯ.JPG


  • Like (+1) 3
  • 3 weeks later...
Posted

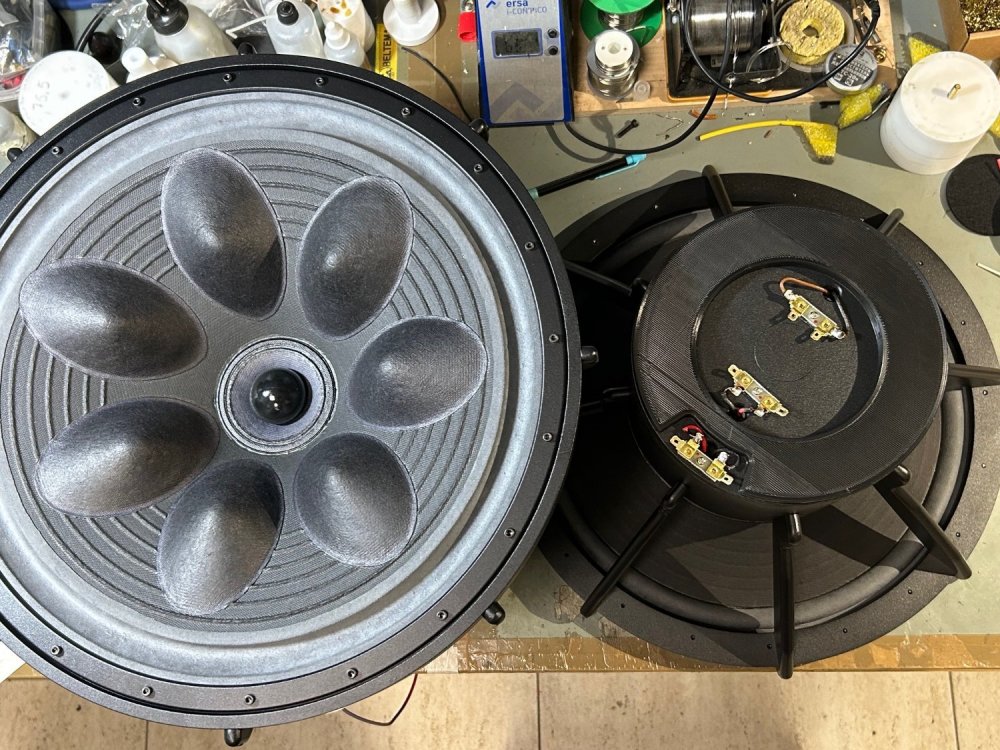

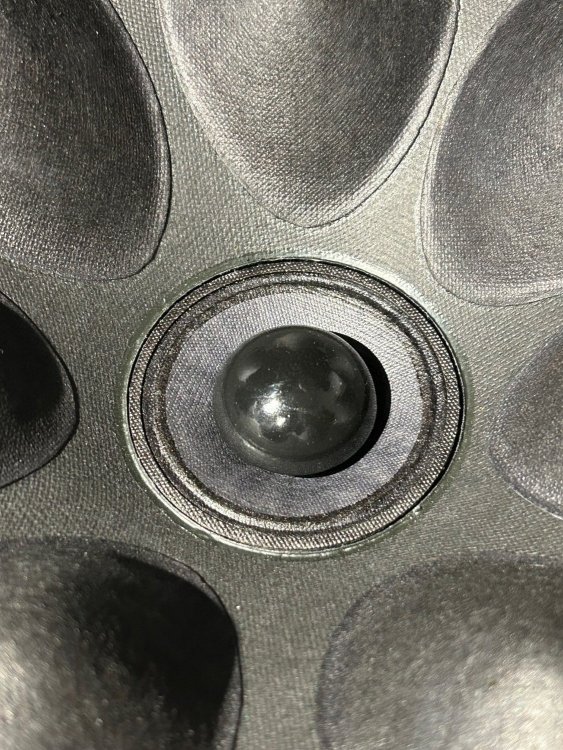

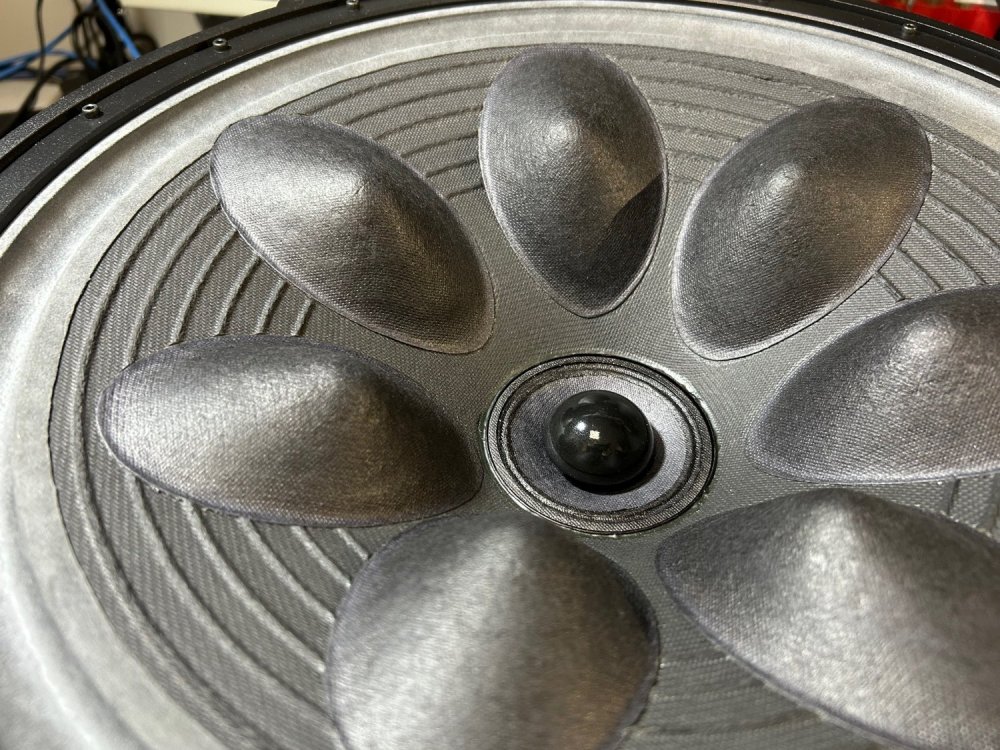

Вот такие красавцы отправляются в Европу. Основой подвижки этого варианта коаксиалов служит так называемая "воздушная" целлюлоза. То есть состав массы диффузоров и "черепашек" это в основном целлюлоза высокогорной сосны, вываренной в очень щадящих условиях, и хлопкового пуха. Благодаря чему оба диффузора получаются очень прочными, легкими с высоким затуханием собственного резонанса... Фильтруется (вторым порядком) только ВЧ динамик. У НЧ динамика звуковая катушка намотана таким образом, чтоб получить естественный ровный спад на частоте раздела. Конечно же МС обоих динамиков это FC.






  • Like (+1) 5
  • Smile 1
  • 2 months later...
Posted

Сделал пару ШП без виззера на основе убитых Supravox 215 Bicone Signature. Основа диффузоров - конопляная целлюлоза. Не моя. Давно покупал для опытов...




  • Like (+1) 4
  • 2 weeks later...
Posted

Сделал пару ШП "попроще"... - феррит стронция, Т-образный керн, паук. Динамики предназначены для установки в "ушастый" щит, как обычно с поддержкой с низу хорошей НЧ секцией. Высота зазора 8 мм, высота катушки 4 мм. Максимальная реальная расчетная мощность примерно 30 ватт.





  • Like (+1) 4
  • 1 month later...
Posted

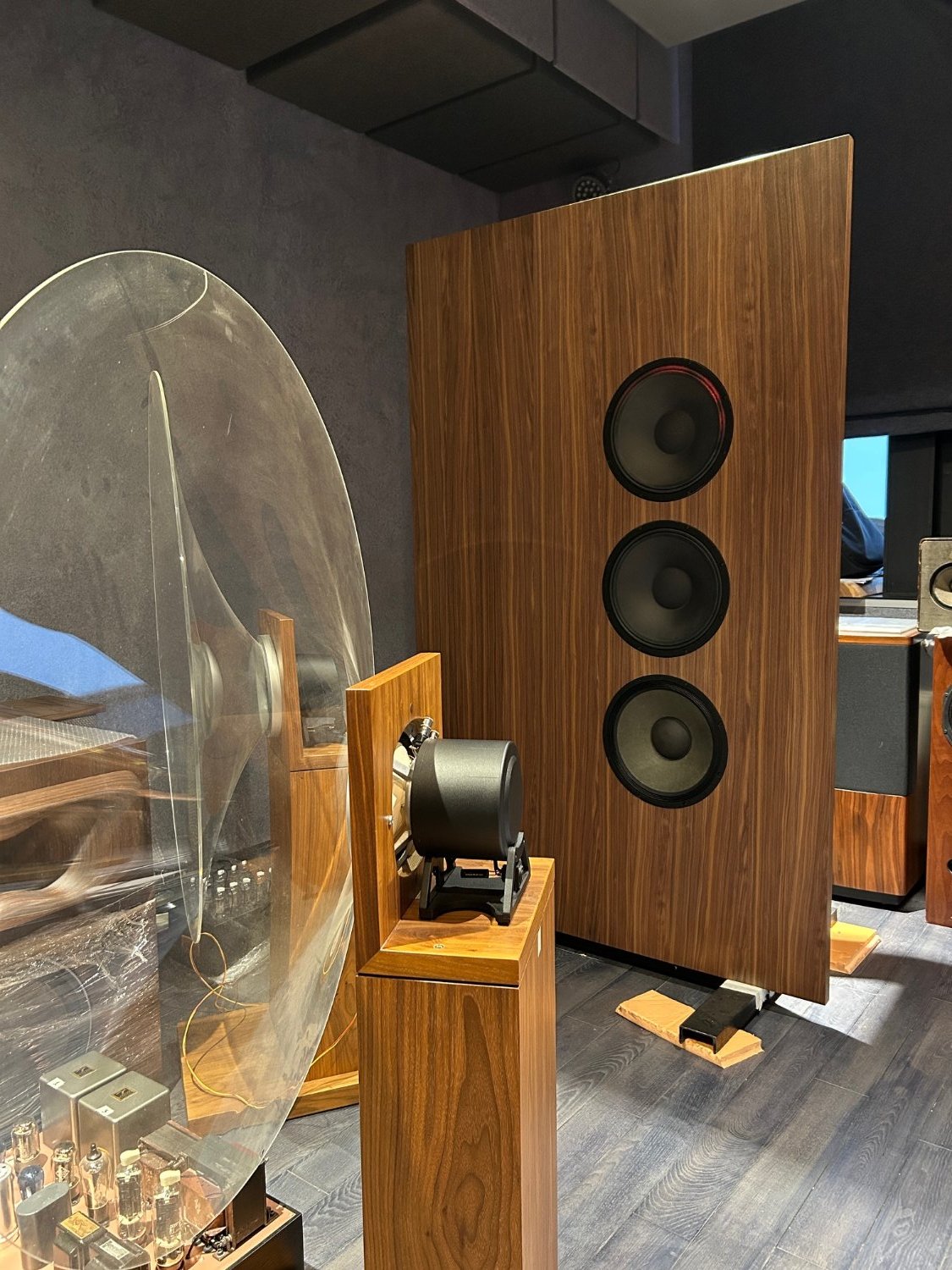

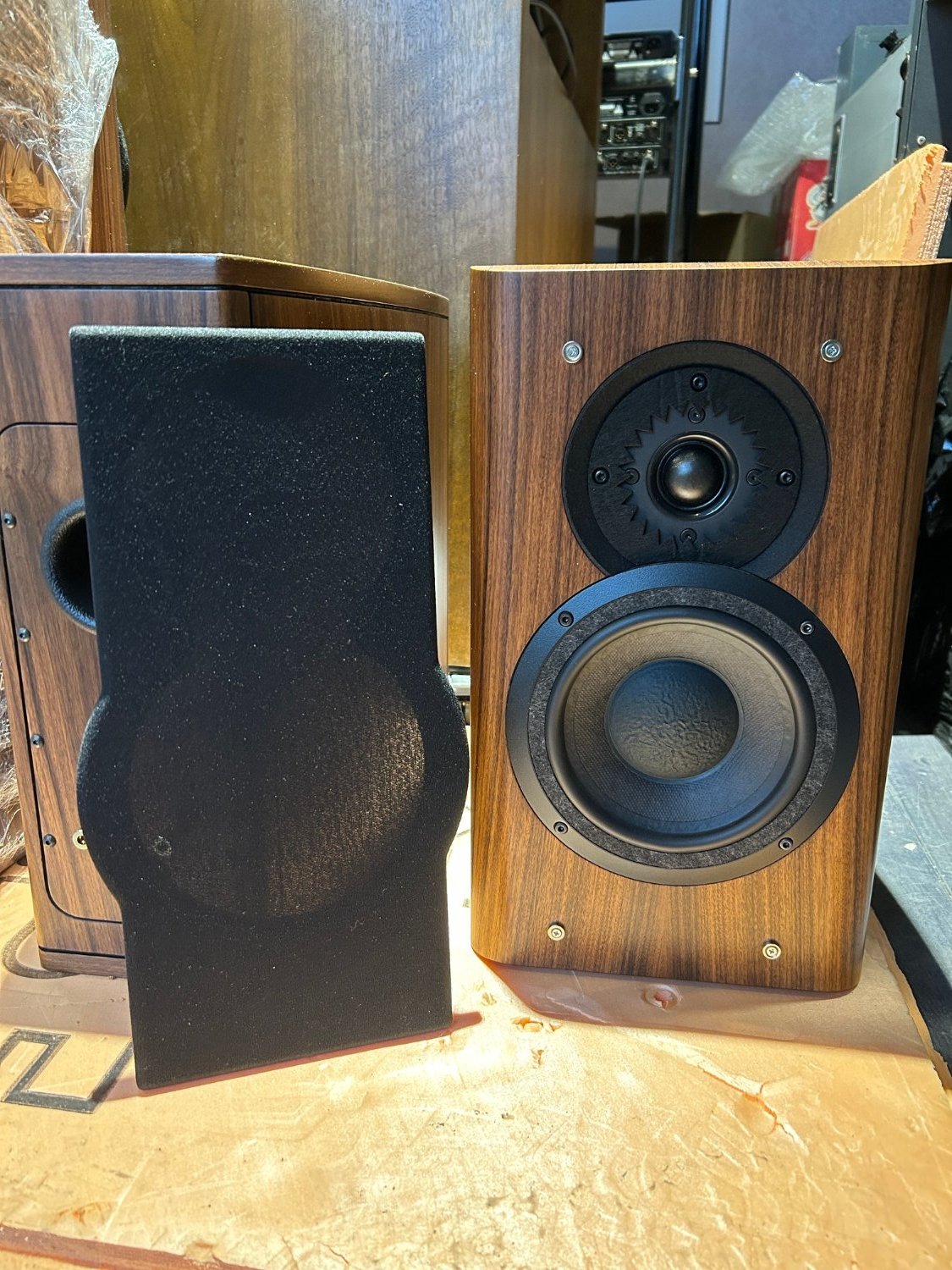

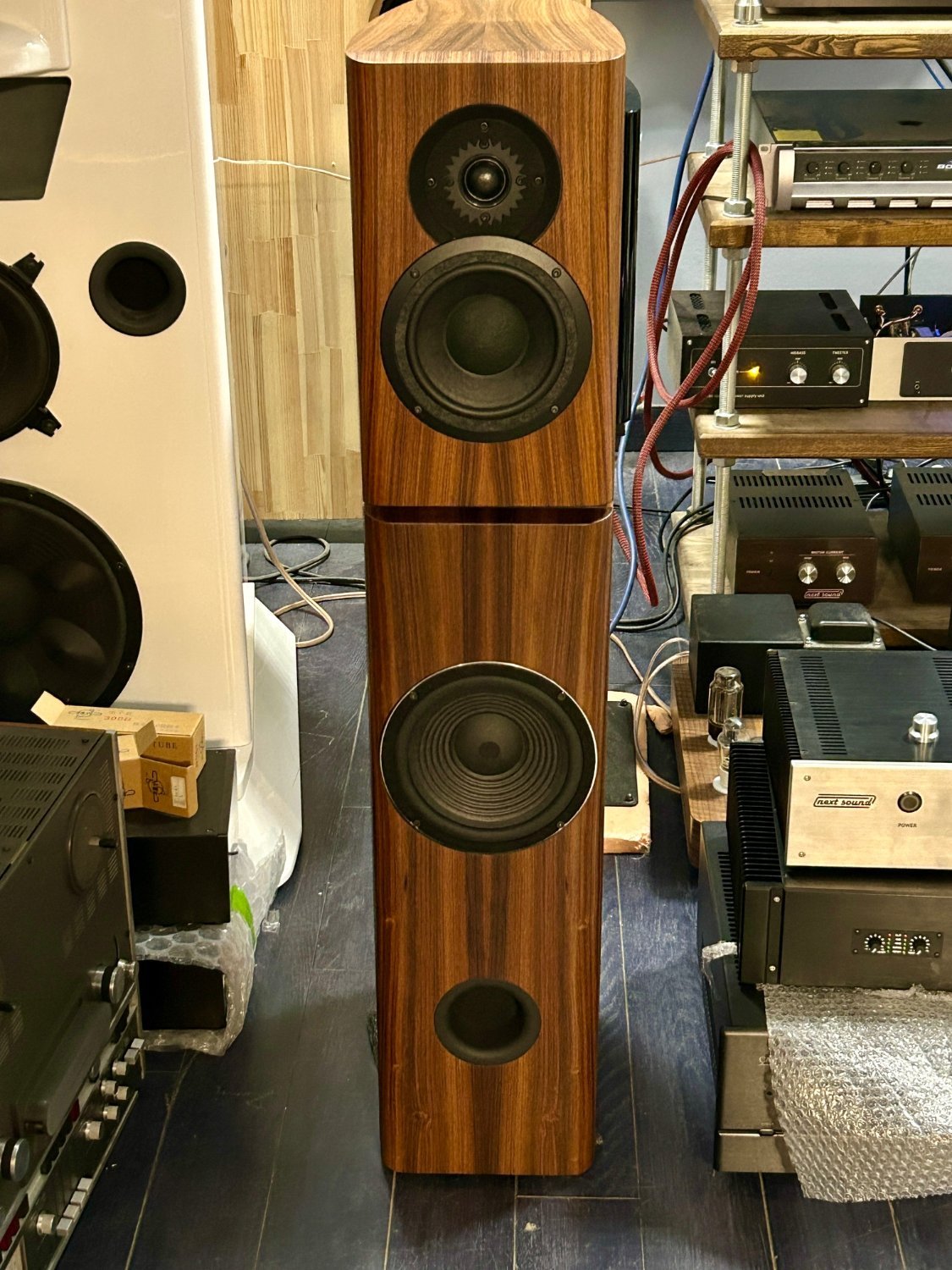

Тема вроде бы подразумевает возможность представлять и фото АС, которые созданы на основе моих динамиков. По этому показываю полочные колоночки, которые сделал для так сказать демонстрации наших возможностей и для удобства перемещения, чтоб можно было оперативно менять место прослушивания для любителей сравнивать звучание нескольких (в том числе и брендовых конечно же) АС. Мидбас собран на составной раме по типу старых Сонус Фабер-ов или современных Raidho. МС на постоянном магните (феррит стронция) с Т-образной формой полюсного наконечника. ВЧ - хорошо зарекомендовавшие себя низкорезонансные СкаСпики с 29 мм куполом и задней камерой сложной формы.




  • Like (+1) 8
  • Smile 1
  • 6 months later...
Posted

Тема про эту пару прекрасных полочников получила небольшое продолжение - чтоб хорошо "штырело"  на некоторых композициях и на приличной громкости, товарищ попросил дополнить их НЧ секциями. В НЧ секциях трудится 8" динамик с линейным смещением +- 5 мм. 40 литров ФИ.


  • Like (+1) 3
  • Smile 2
Posted

Большое спасибо, Сергей! Самому очень нравятся.

Делал для нашего офиса для оперативного перемещения и подключения к разным усилителям, чтоб не таскать еще и блоки питания для АС.... Да и полегче они таких же АС на FC,,, НО пришел наш товарищ и унес....

  • Like (+1) 2
  • 4 weeks later...
Posted

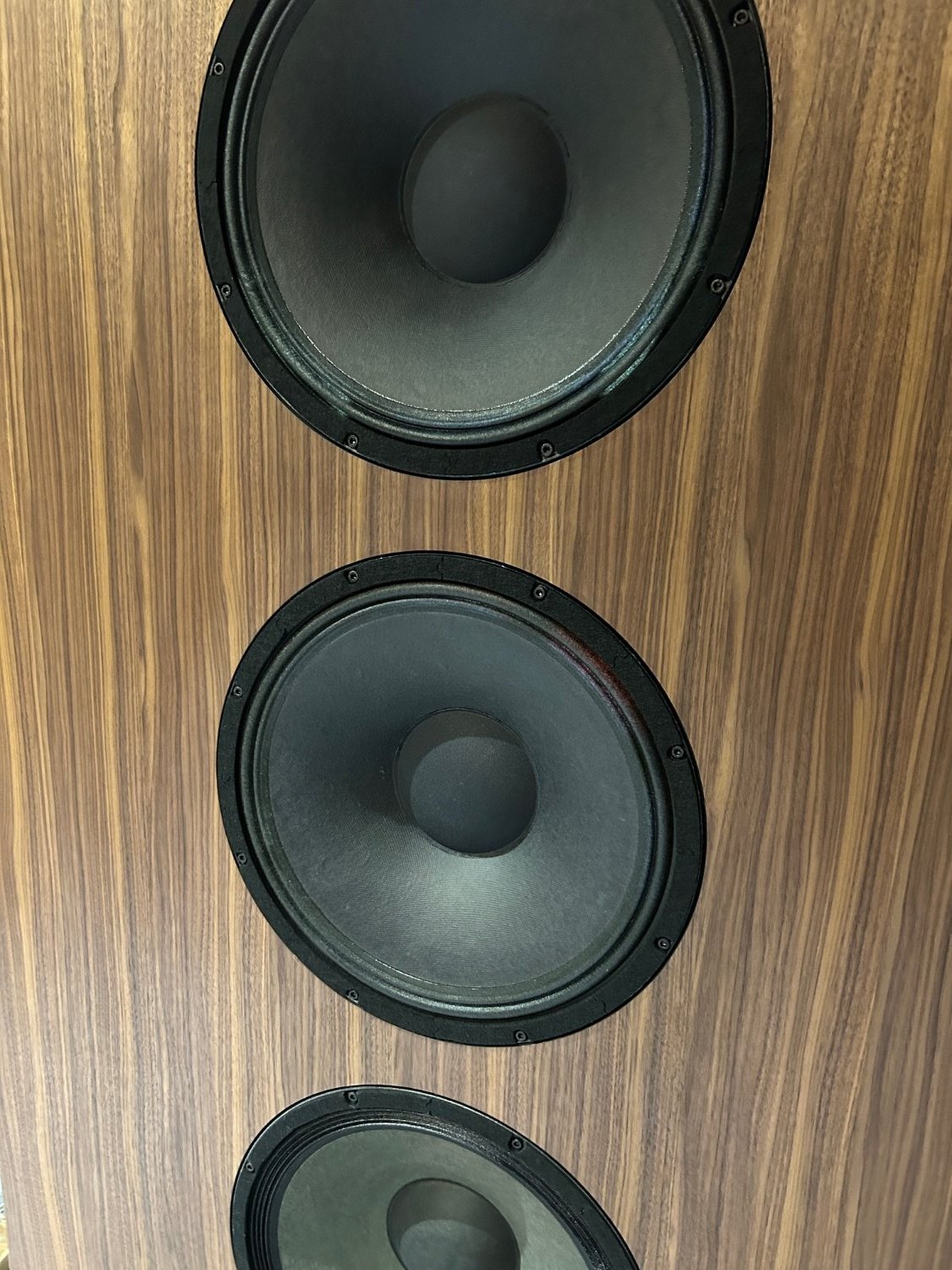

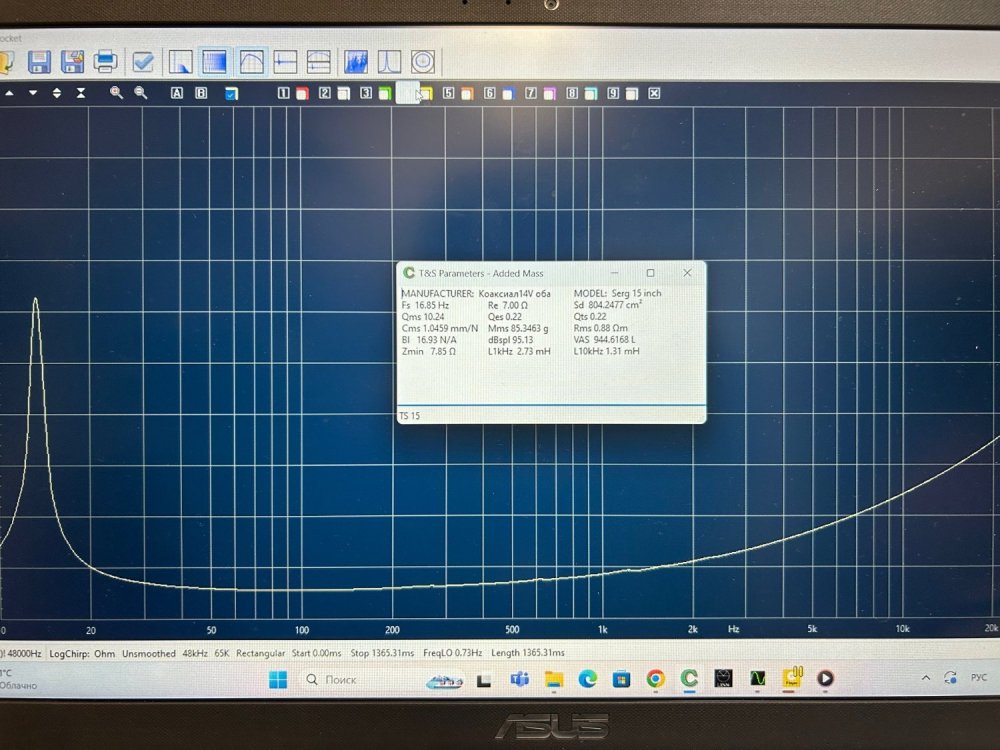

Сделал 3 пары 15" динамиков в щит на подмогу AER-ам. Работать будут до 200 Гц или поменьше. Подвижки лёгкие, резонансы 35 и 40 Гц. Добротности в среднем ( потому как FC) 0.95 и 0.78. Чувствительность 99дБ/2.83V/8Ом. Два верхних параллельно (8Ом II 8 Ом) и последовательно с нижним (4Ома) = 8 Ом... Фильтрация активная..

(Это к вопросу по теме "Познавательное о ШП")




  • Like (+1) 5
  • Smile 1
Posted
3 часа назад, akustic сказал:

Сделал 3 пары 15" динамиков в щит на подмогу AER-ам. Работать будут до 200 Гц или поменьше. Подвижки лёгкие, резонансы 35 и 40 Гц. Добротности в среднем ( потому как FC) 0.95 и 0.78. Чувствительность 99дБ/2.83V/8Ом. Два верхних параллельно (8Ом II 8 Ом) и последовательно с нижним (4Ома) = 8 Ом... Фильтрация активная..

(Это к вопросу по теме "Познавательное о ШП")




Видел я у вас эти FC немалого размера... )))

Posted

Ну да, тут по другому не получится. Вся прелесть в здоровенном магнитном потоке и легкими элементами подвижки. По другому хорошего читаемого и достаточно низкого баса не получается..

  • Like (+1) 1
  • 3 months later...
Posted
В 20.11.2025 в 12:45, Normann сказал:

Полочники очень красивы!

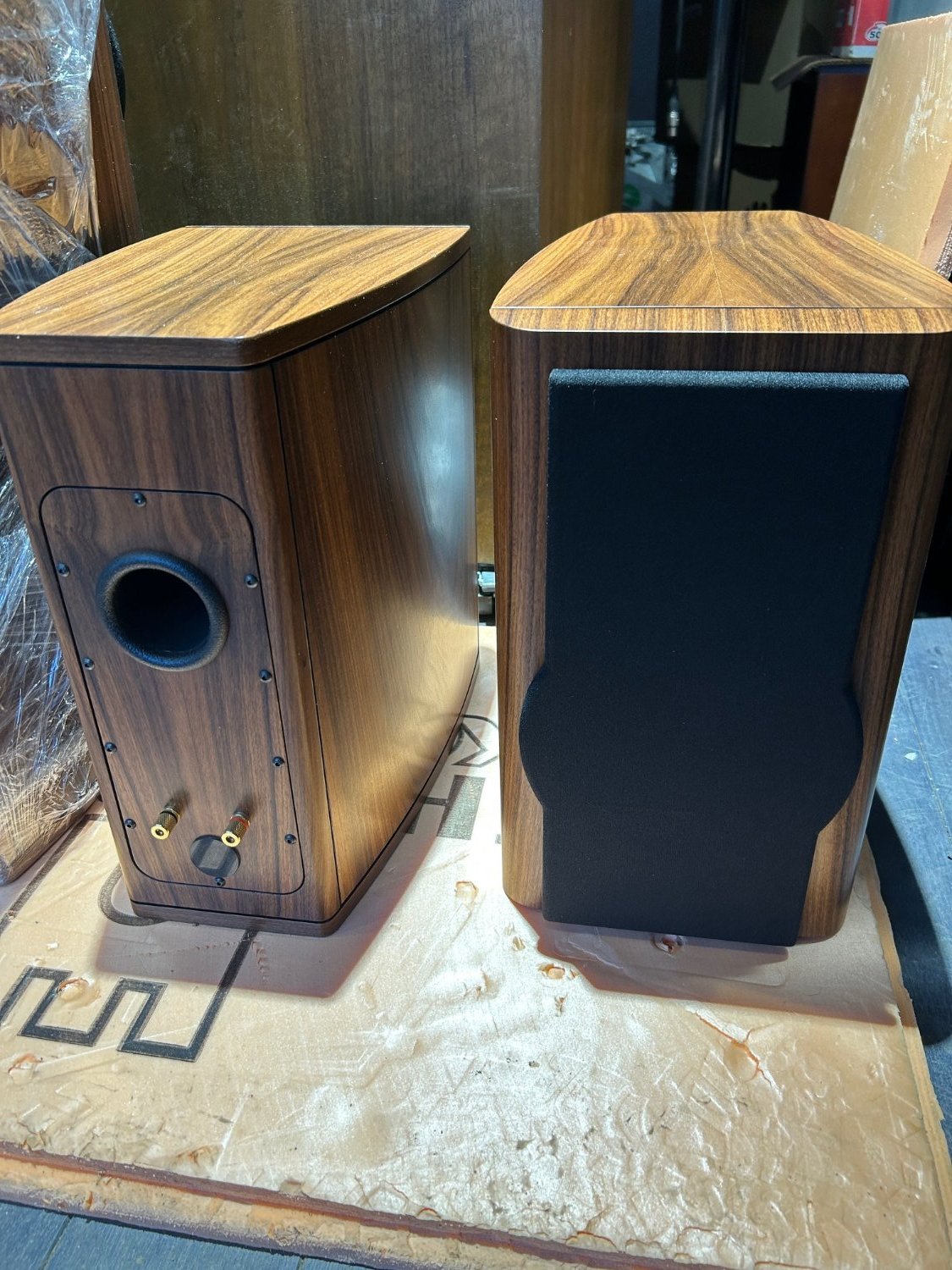

И стали еще красивее с грилями. Товарищ попросил сделать грили и для самих АС и для басовых секций.



  • Like (+1) 2
  • Thanks (+1) 1
  • Smile 2
Posted
В 19.03.2026 в 09:50, akustic сказал:

И стали еще красивее с грилями. Товарищ попросил сделать грили и для самих АС и для басовых секций.



Да, стильно выглядит.



Posted

Ну да. Без грилей любые АС как то незакончено смотрятся. Вот и их владельца я предупреждал, что надо бы сделать... и вот сделали :smile-50:

  • Like (+1) 1
  • 1 month later...
Posted

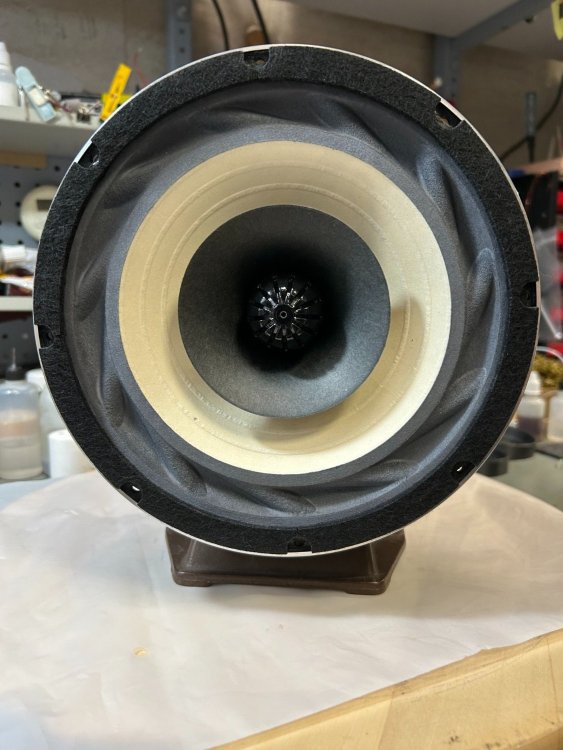

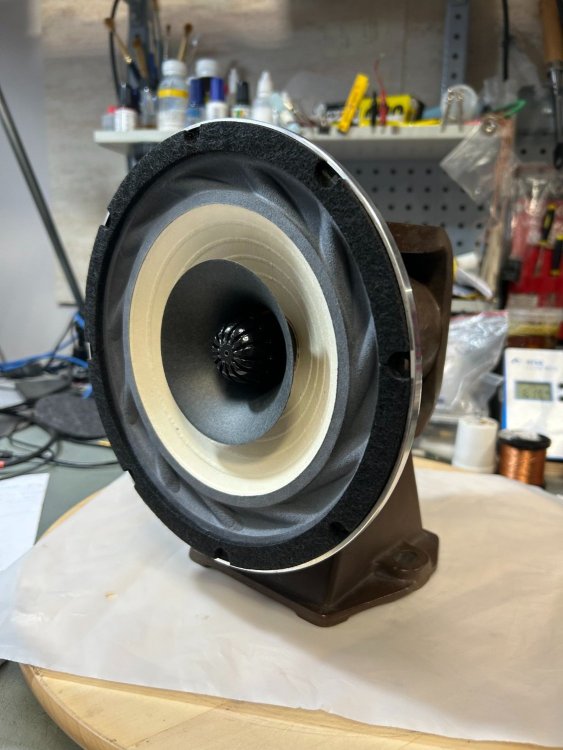

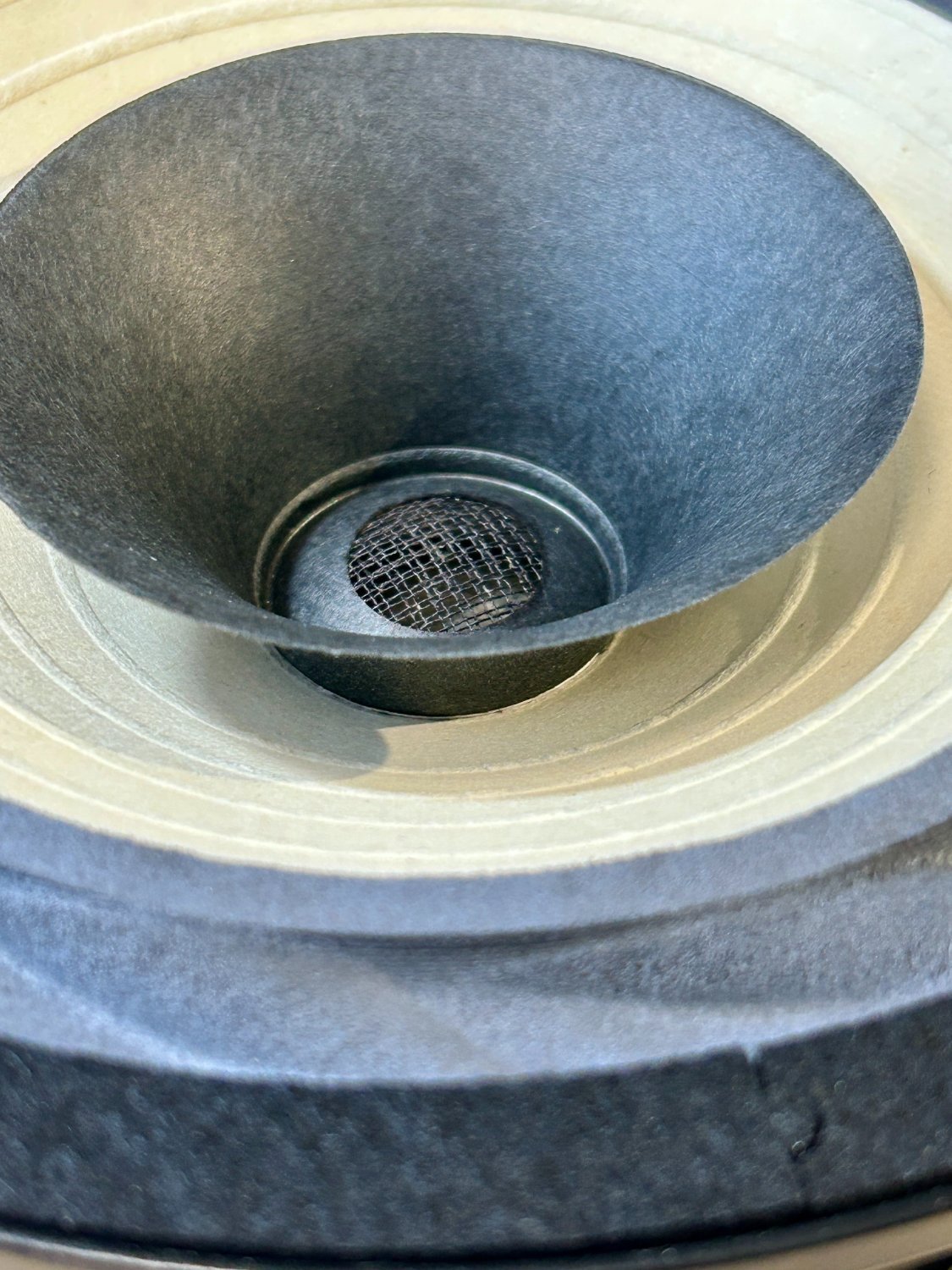

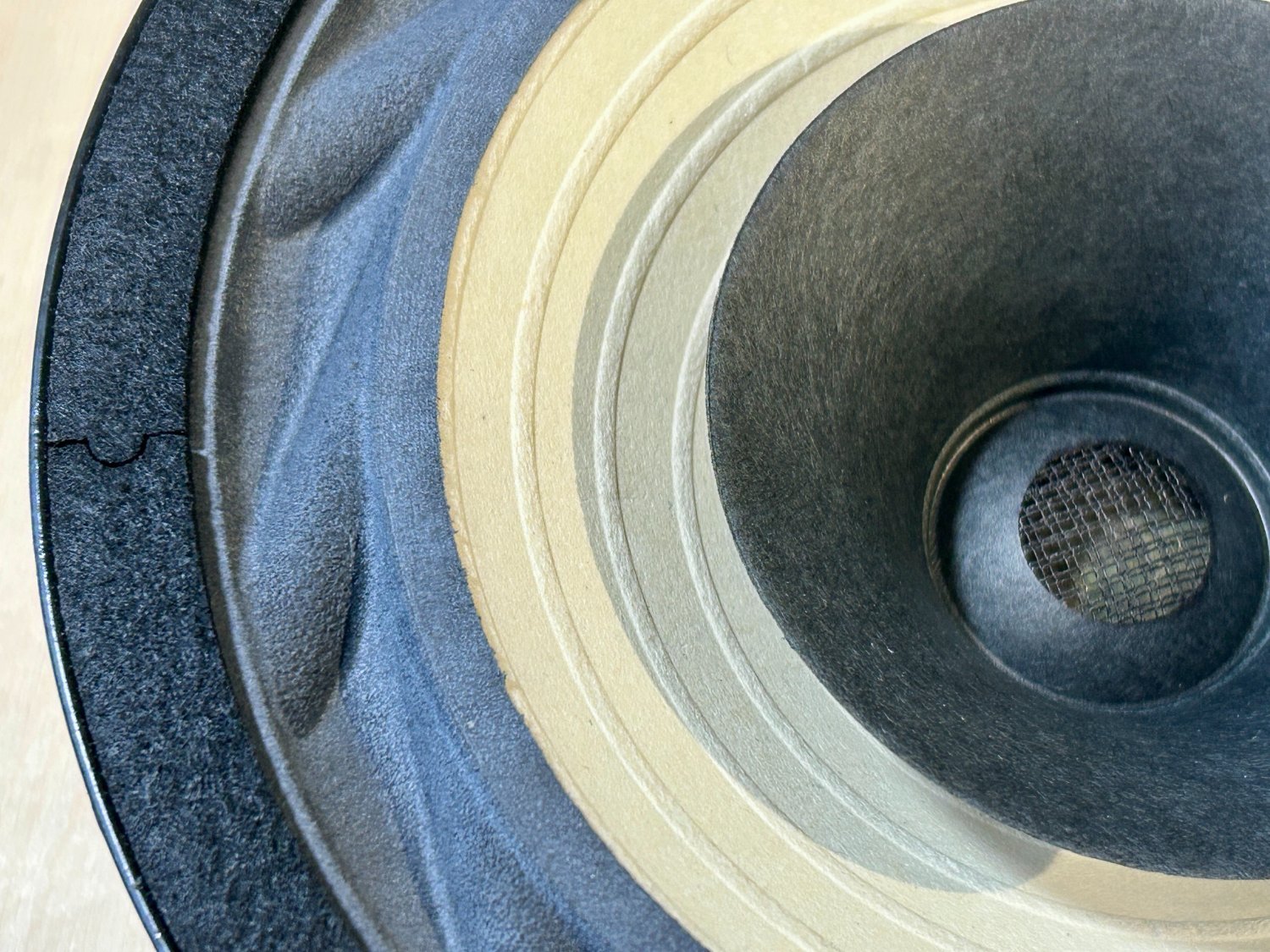

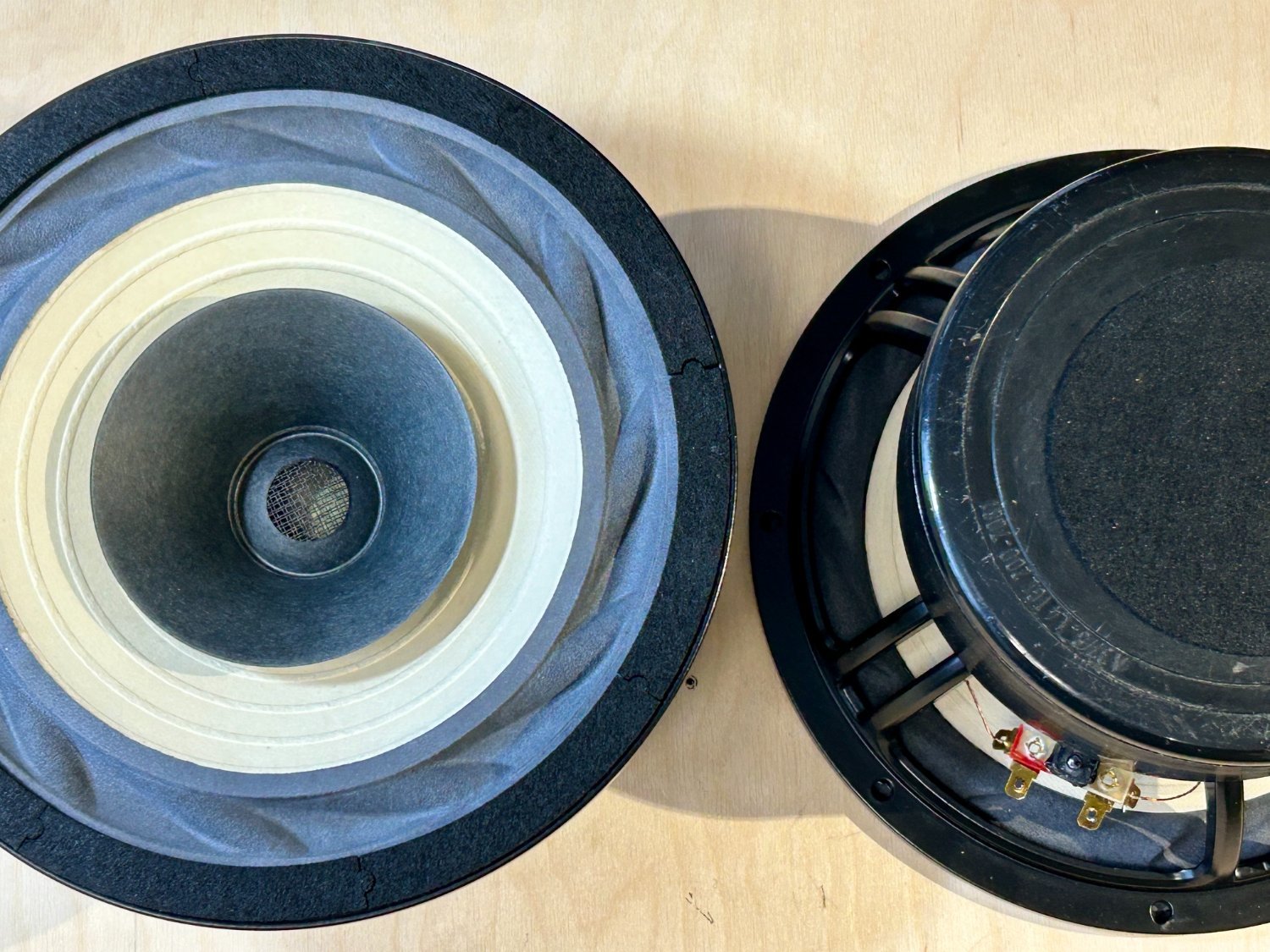

Сделал еще парочку 8 ШП для работы в ОЯ в качестве СЧ-ВЧ. Ничего нового, просто попросили сделать ширики без винтажности и излишней крутости... На НЧ будет 15" ЗЯ со своим усилителем. 6 Ом, 98 дБ. ВЧ - начало завала АЧХ 17 кГц и без провала АЧХ в середине в районе перехода от большого диффузора к виззеру. МС от каких то 12-ти дюймовых немецких ШП. Индукция 1.4 ТЛ.




  • Like (+1) 6
  • Thanks (+1) 1
  • Круто (+1) 1
