...и снова ГМ 70

alss · October 9

Угу, и сам не стал разбираться, квадрат приплел со школы и успокоился.

20 Вт на 1 кОм это 141 Вскз на аноде, тогда на сетке 141/6=23,6 Вскз, т. е. размах 66 В - при смещении 25 В заходим в сеточные токи.

Если без сеточных токов, то 23,6^2 и делить на 50 кОм гридлика выльется аж в 0,011 Вт на низах, где емкостью сеточной цепи можно пренебречь, так что цифра от Rezvoy правильная.

А вот с сеточными токами таки 0,5-1 ватт мгновенной мощности надо (средней-то немного, т. к. потребление импульсное, только на положительных пиках сигнала). Но не 4. Хотя не помешает удовольствию автора от совершения такого.

Михаил SM · October 9

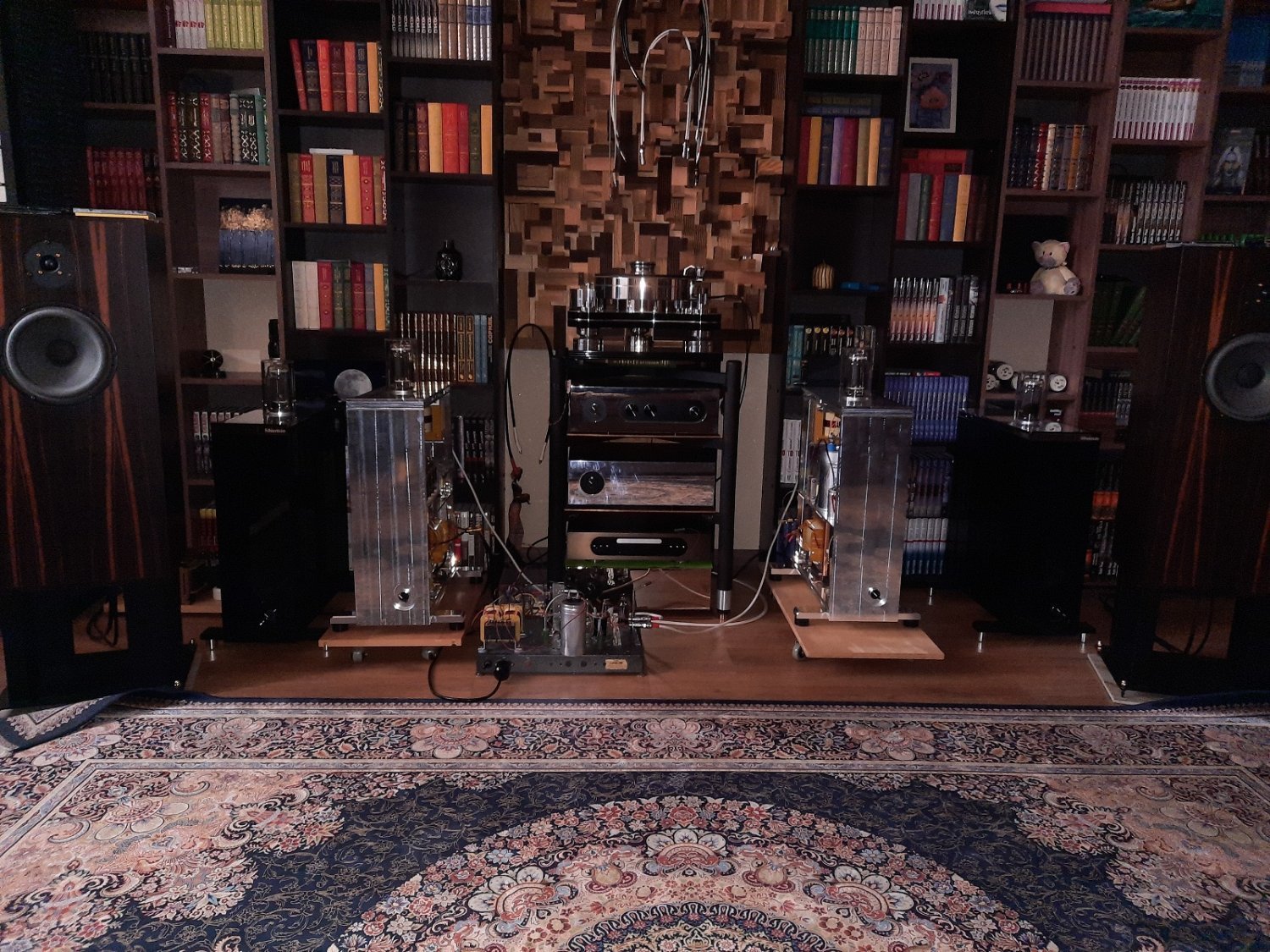

Моноблоки на ГМ70 известного Владимира Шушурина. Довелось поприсутствовать в своё время на его семинарах , образцовый аудиотехнократ , что собственно соответствует американскому видению аудио , кто в теме. Но , что заметил, 6н30п-др кто-то (на фото видно) заменил таки на реально лучшие по звуку советские коробчатые(форма анода) 6н6п . Лампа , которая как и старые советские 6н8с , 6с4с , умеют передавать и музыку. Но вернусь к моноблокам LAMM , драйверный каскад - СРПП на сдвоенных ( 4 анода значит параллельно ) 6н30п-др. Внутреннее только одного триода неописуемые 880 ом , 4 анода - уже 220 , в СРПП реально сильно ниже. Если без захода в токи сетки , то зачем такой наворот ? Прокачать Миллера ? Смилл. = Свх.(Ку +1) , 48 пф . Сдин. = Свх. + С прох. (Ку+1) =210 пф. Для ГМ70 , Свх.= 8пф, Спрох. = 12 пф.

https://www.salonav.com/arch/2024/11/usilitel-moshhnosti-lamm-ml3-signature.htm

Aleksey_kul · October 10

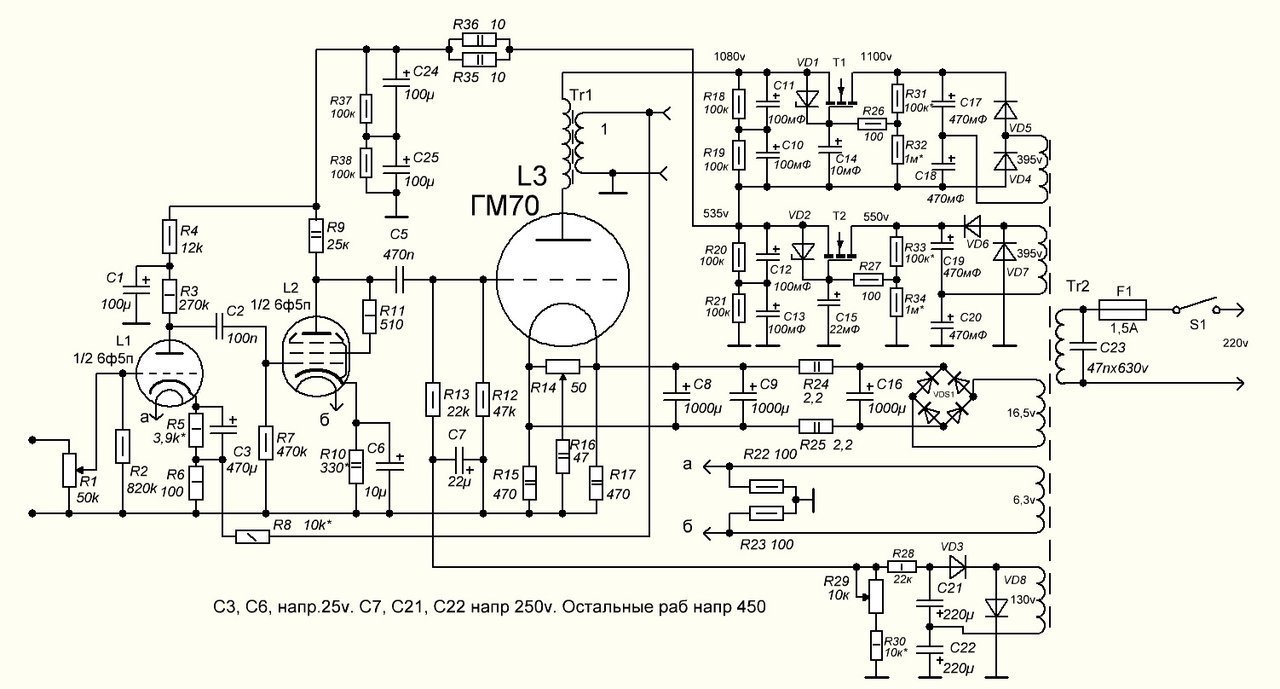

На просторах интернета наткнулся на схему однотакта на ГМ-70 с применением 6Ф5П в преде. Хотелось бы услышать мнение уважаемых отцов лампостроения об уместности применения пентода для раскачки ГМ-70 - минусы, если есть. Плюс - логичность применения двух ламп в одном баллоне. Мощность пентода вполне достаточна для раскачки. Интересует именно входная часть до сетки ГМ-70.

Юрий_Б · October 10

11 минут назад, Aleksey_kul сказал:

На просторах интернета наткнулся на схему однотакта на ГМ-70 с применением 6Ф5П в преде. Хотелось бы услышать мнение уважаемых отцов лампостроения об уместности применения пентода для раскачки ГМ-70 - минусы, если есть. Плюс - логичность применения двух ламп в одном баллоне. Мощность пентода вполне достаточна для раскачки. Интересует именно входная часть до сетки ГМ-70.

Где то схему видел, там стояла 6ЕМ7, в прицыпе тоже самое, но думаю лучше 6Ф3П поставить, да и трансик сюда просится в пентодную часть, звук в такой конфигурации должен быть лучше.

CHEL_EV · October 10

Да, 6Ф3П хороша. Очень музыкальна. Напряжения позволяют обе части подключить напрямую..

Buran81 · October 11

10 часов назад, Aleksey_kul сказал:

На просторах интернета наткнулся на схему однотакта на ГМ-70 с применением 6Ф5П в преде. Хотелось бы услышать мнение уважаемых отцов лампостроения об уместности применения пентода для раскачки ГМ-70 - минусы, если есть. Плюс - логичность применения двух ламп в одном баллоне. Мощность пентода вполне достаточна для раскачки. Интересует именно входная часть до сетки ГМ-70.

Так там же не пентодом оно включено ,а все тем же триодом.

Экономить на" месте" смысла нет. Выходной каскад так и да будет массивный и замороженный, проект полюбому получается затратный.Так что уж сразу лучше собирать драйверный каскад на нормальных ,больших лампах.

Юрий_Б · October 11

1 час назад, Buran81 сказал:

на нормальных ,больших лампах

Согласен, видок еще тот будет (слон и моська) можно 6LR8 и ее сестер, а так 6С2,5 и 6Ф6С, 6П6С можно и 6С4С. https://www.google.com/search?sca_esv=1a3565a8f39eaf5f&sxsrf=AE3TifM5DWHj6LwjSU9wNDjLij1TTIR9EA:1760157533709&udm=2&fbs=AIIjpHyXXa-jR7m04g-bjvdj4k5-9STjQ1x0ouqRWQhbG4Qbe1z1TG963yBpfCnK7zd4aRISM6uVcYO8uOK_TKkHZrO0D71zrq3jYDwTP4j5WKByWPZ13O5r3OrvJJIJ0Pj5MRXK3Xs5WHUiP_gb08kvv6i4ZKHP8CSxLI3hxVO1w6SZ2Q_jiqLQJtNUgo54i3xBuCEs8ouCqe_CGrl-BZ6NTmVdRSrN1mOfLPjKvCzoYimP9giZMjFJzoxJdDYeqFGOmrEBOM9C1uOnC6hYcwiyBRsnFXWtGg&q=гм-70+усилитель&sa=X&ved=2ahUKEwitq67kqZuQAxWHFBAIHVzBBi8QtKgLegQIDxAB&biw=1280&bih=863&dpr=1

Goofnm · October 11

13 часов назад, Aleksey_kul сказал:

об уместности

"Уместность" определяется слушателем, т.е. вами. Спаяйте приведённую вами схему на 6Ф5
без ГМ70, вместо R9 поставьте выходной трансформатор и послушайте. Вот так и будет играть
этот усилитель на ГМ70, поскольку звук УМ в большом проценте это драйвер.

Алекс · October 11

14 часов назад, Aleksey_kul сказал:

наткнулся на схему однотакта

немного дебиловатая схемка, гляжу на накал и оторопь берёт :drag:

Алекс · October 11

1 час назад, Goofnm сказал:

вместо R9 поставьте выходной трансформатор и послушайте. Вот так и будет играть
этот усилитель на ГМ70

ничего подобного, выходник не есть межкаскадный трансформатор

Алекс · October 11

В 09.10.2025 в 14:47, Михаил SM сказал:

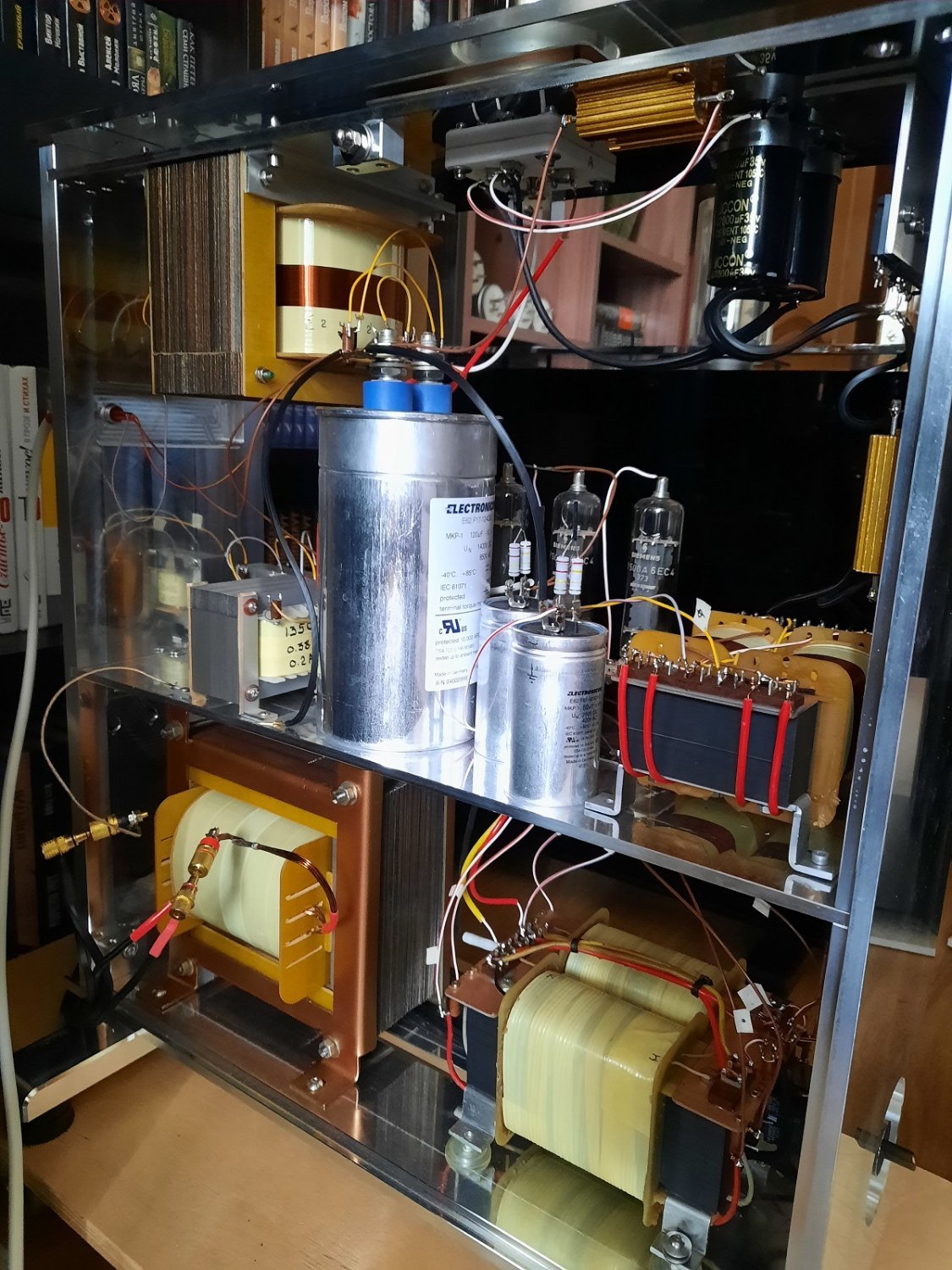

кто-то (на фото видно) заменил таки на реально лучшие по звуку советские коробчатые(форма анода) 6н6п

Не кто-то, а Костик К заменил, то мои коробчатые были, но мне их особенности звучания вообще ни о чём, а вот усилок в целом играет потрясно.

Goofnm · October 11

12 минут назад, Алекс сказал:

выходник не есть межкаскадный трансформатор

А где написано что выходник это межкаскадный трансформатор? Там написано - БЕЗ ГМ70.

Алекс · October 11

2 минуты назад, Goofnm сказал:

А где написано что выходник это межкаскадный трансформатор? Там написано - БЕЗ ГМ70.

Работа 6ф5п на транс и на межкаскад даст разный звук, ну совсем разный.

Алекс · October 11

Межкаскады ещё что, тут три пары сетевых и на одном усилителе чётко слышно разницу.

Buran81 · October 13

В 11.10.2025 в 18:38, Алекс сказал:

Межкаскады ещё что, тут три пары сетевых и на одном усилителе чётко слышно разницу.

Ну зачем жути нагонять и раздувать из ГМ70 что то "колоссальное". Нормальная лампа,совсем не дорогая ..за 50 долларов можно еще покупать, Проект на ней не сильно затратней будет чем на какой не оригинальной 300БИ например, а звук на голову лучше. Если ограничится вообще 20-25 ваттами (а многим больше дома и не надо), то и без межкаскадного трансформатора можно прекрасно обойтись, и выходник не большой будет. Единственно конечно силовик (накальник) так и да придётся мотать особый.. ибо напряжение 20вольт на готовых ТАНах наврятли найти. А так все вполне себе DIYерское и легко доступное.

Алекс · October 13

5 часов назад, Buran81 сказал:

Ну зачем жути нагонять Единственно конечно силовик (накальник) так и да придётся мотать особый.. ибо напряжение 20вольт на готовых ТАНах наврятли найти.

Где ТН и где ГМка, и у преда нет и не будет ТАНов, и вступать в клуб " говно и палки" как Lenivo не собираюсь.

5 часов назад, Buran81 сказал:

А так все вполне себе DIYерское и легко доступное.

Ну, пока руку набивал так и собирал: сетевик, выходник, накальник. Но есть нюансы, ты же наверное видел в теме по разделительным как потенциалы резко отличались на концах вторички моих РТ, вот так и с сетевыми, разные геометрии дают разный звук, а правильно сфазированные обмотки позволяют услышать не только по двум осям: лево-право, вперёд-назад, но верх-низ. Я о таком даже и не подозревал, а так да, собирается за день, всё просто и легко.

Михаил SM · October 13

6 часов назад, Buran81 сказал:

Ну зачем жути нагонять и раздувать из ГМ70 что то "колоссальное". Нормальная лампа,совсем не дорогая ..за 50 долларов можно еще покупать, Проект на ней не сильно затратней будет чем на какой не оригинальной 300БИ например, а звук на голову лучше. Если ограничится вообще 20-25 ваттами (а многим больше дома и не надо), то и без межкаскадного трансформатора можно прекрасно обойтись, и выходник не большой будет. Единственно конечно силовик (накальник) так и да придётся мотать особый.. ибо напряжение 20вольт на готовых ТАНах наврятли найти. А так все вполне себе DIYерское и легко доступное.

Говорят с России с 90-х и поныне на великий запад и сша утекло порядка 13 трлн. долл. .., к тому , что бывший соотечественник по СССР Владимир Шушурин переобувшись в фамилию Ламм ( переехал в США ) , создал именно на этой лампе (ГМ70) самый пожалуй дорогой свой усилитель стоимостью , внимание , в России -190 т.долл. К чему я это всё ..? К тому, что на западе деньги считать умеют и просто так за усилитель на какой то незвучащей лампёшке такие ценники не ставят (145 т.долл.) . Вывод простой - лампа имеет колоссальный потенциал , Алекс это понял (не глупее Ламма...) , поэтому и проекты соответствующие .

lenivo · October 13

4 часа назад, Алекс сказал:

Где ТН и где ГМка, и у преда нет и не будет ТАНов, и вступать в клуб " говно и палки" как Lenivo не собираюсь.

Я то ВАС чем обидел? У Меня в некоторых проектах комплектующие лучше и дороже, чем у вас применены. Но проекты разные нужны и наибольший интерес у аудитории вызывают недорогие, в плане комплектующих, проекты.

Я вообще, проекты с накальным напряжение выше 600 вольт обхожу стороной. А к усилителя на ГМ 70, во включенном состоянии, ближе 1,5 метров не подхожу. И сам такие не собирал, ремонтировать помогал...... И народ собирает на том, что есть под рукой. В том числе видел в живую усилитель на ГМ на ТН и ТС180 силовых трансформаторах и на млт резисторах. И играет. А человек , который его собрал моему товарищу сейчас аналогичные по комплектухе усилители по 450 т.р на авито выставляет. И чего?

Алекс · October 13

37 минут назад, lenivo сказал:

Я то ВАС чем обидел?

выходники из микроволновки позор всему форуму и лично каждому, вырастили рационализатора...

41 минуту назад, lenivo сказал:

У Меня в некоторых проектах комплектующие лучше и дороже, чем у вас применены.

Вот прям интересно стало, а все твои лучшие комплектующие будут дороже этого дохлика?)))

lenivo · October 13

55 минут назад, Алекс сказал:

выходники из микроволновки позор всему форуму и лично каждому, вырастили рационализатора...

Вот прям интересно стало, а все твои лучшие комплектующие будут дороже этого дохлика?)))

Разве это малыш?

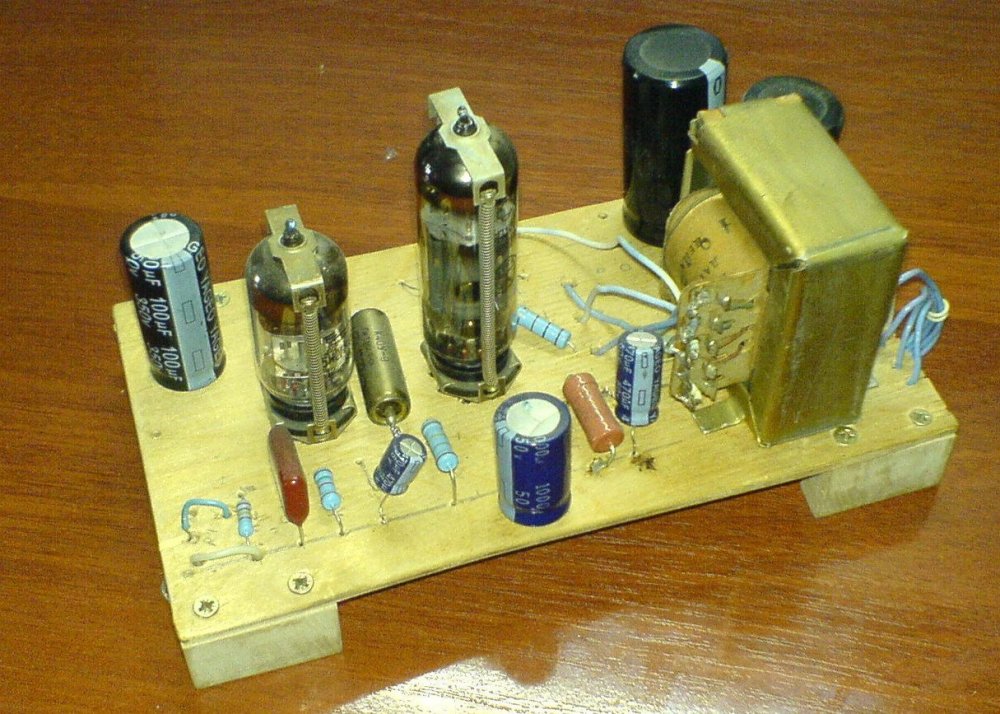

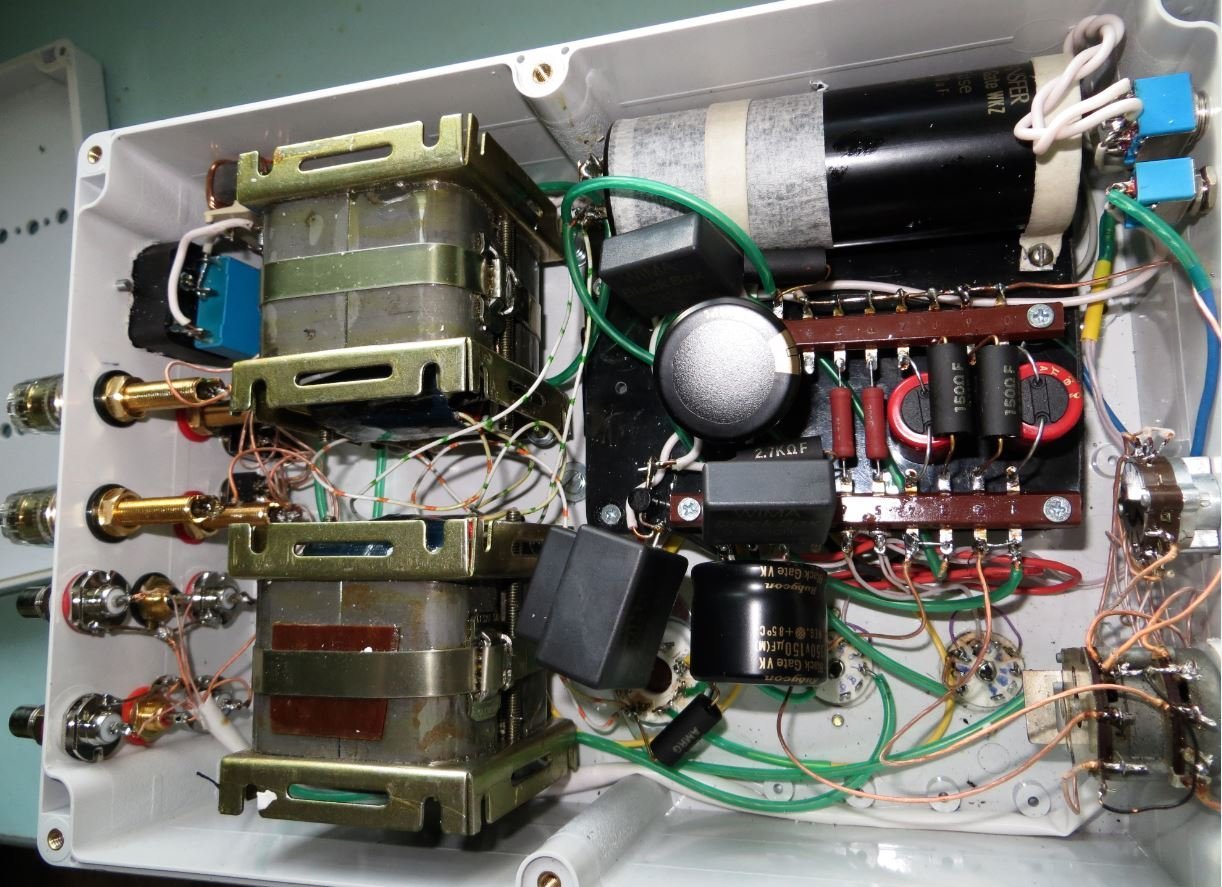

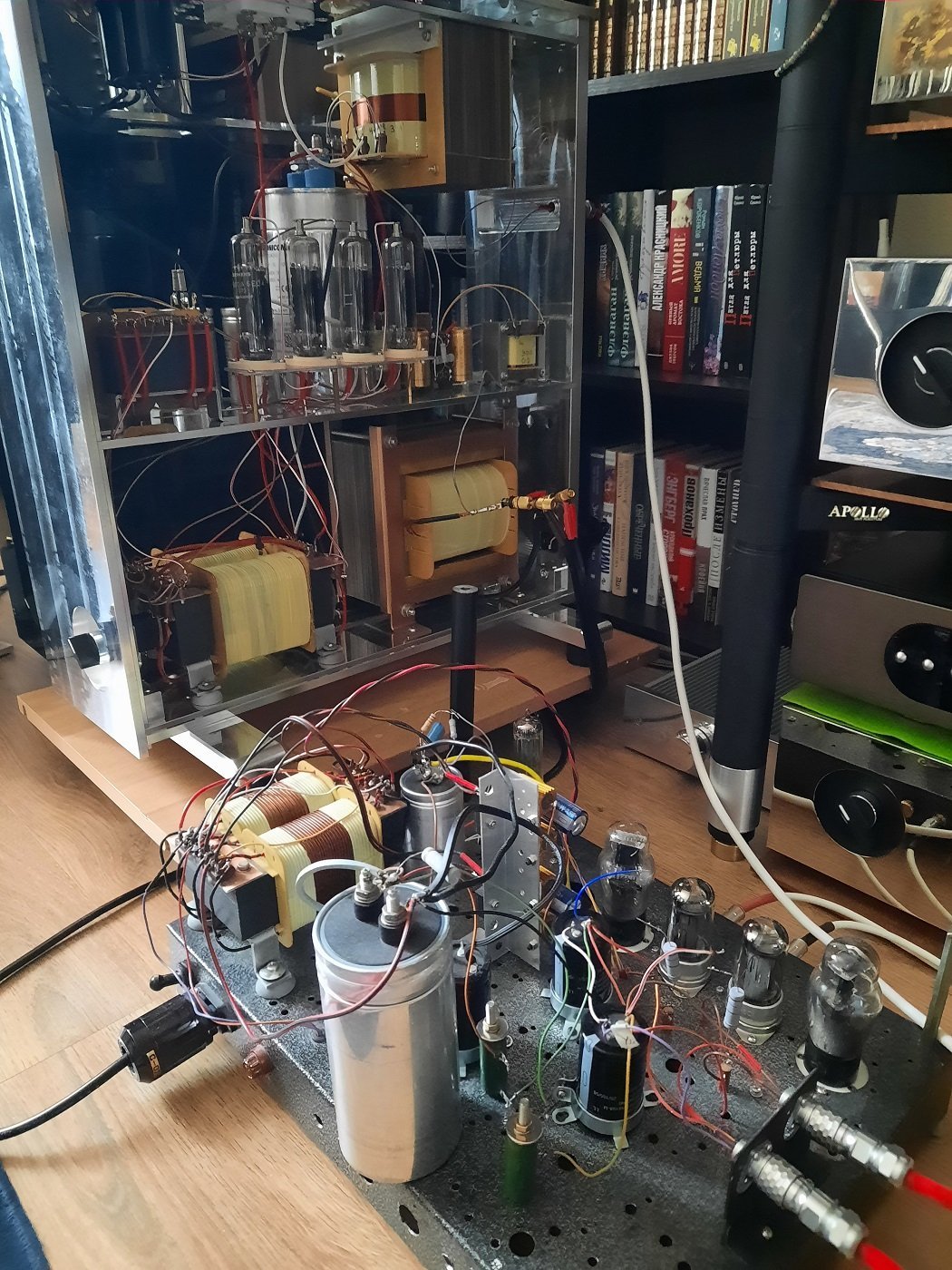

Вот малыш...... чисто для себя для себя без ограничений Пентодник SE EL83

Однокаскадный одноламповый с кенотронным питанием -трансформаторы Хошимото, заказной силовой от "Золотой середины", Дроссели от Марка Фельдшера, Электролиты Black Gate WKZ, VK, NC. Не электролиты - поливениленсульфидные WIMA BLACK BOX. Резисторы AMRG. Родиевые разъёмы Cardas. Регулятор громкости Phizer.

Лампы под него разные накуплены Тесла, Филипс, Телефункен.

Только толку то, акустика под которую он делался продана, поэтому просто в тумбочке стоит.

А слушаю последние, сделанные усилители, на импульсных блоках питания.

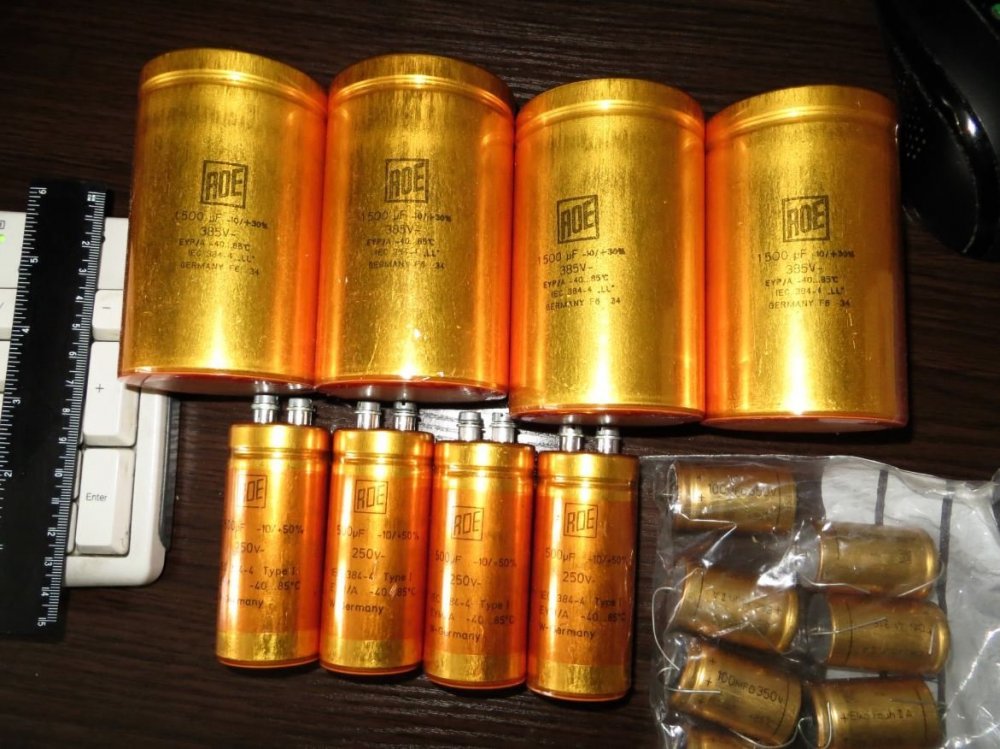

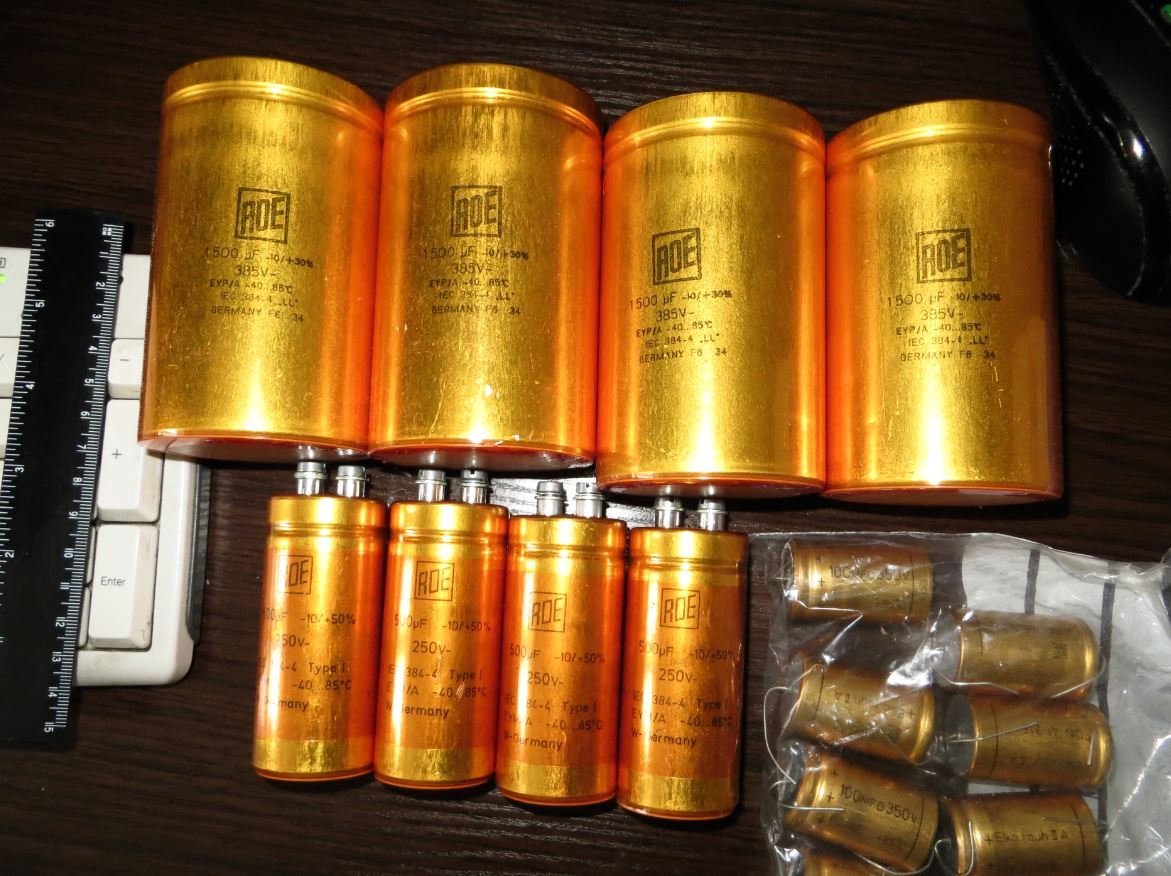

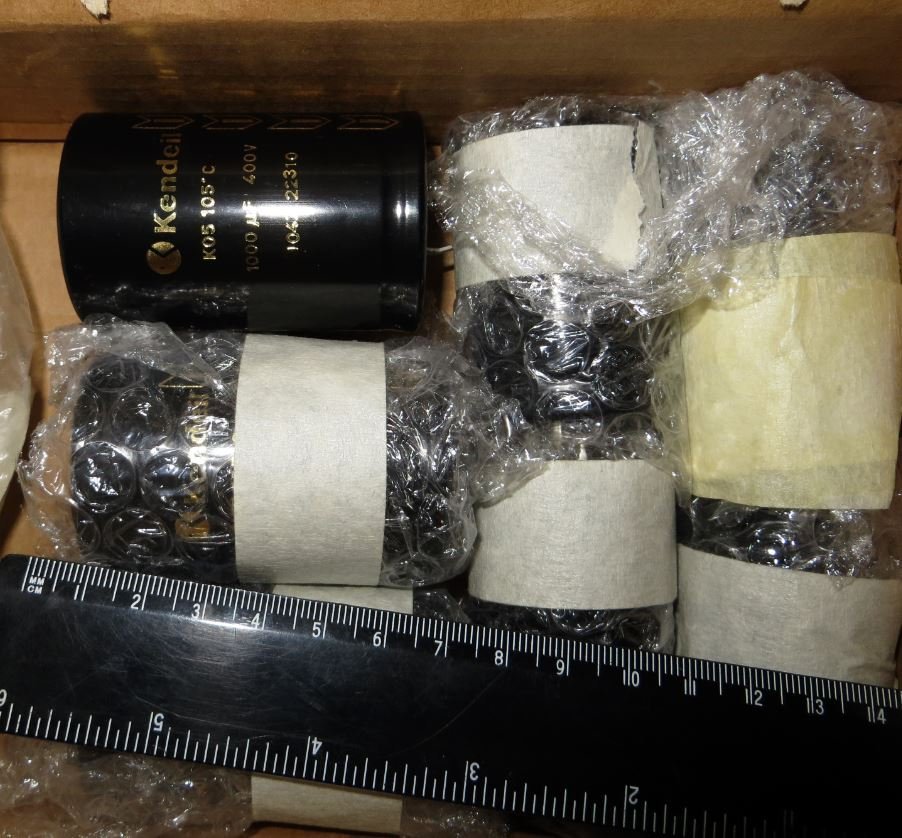

Чем хотите удивить - конденсаторами ROE? Их есть у меня. И они мне нравятся.

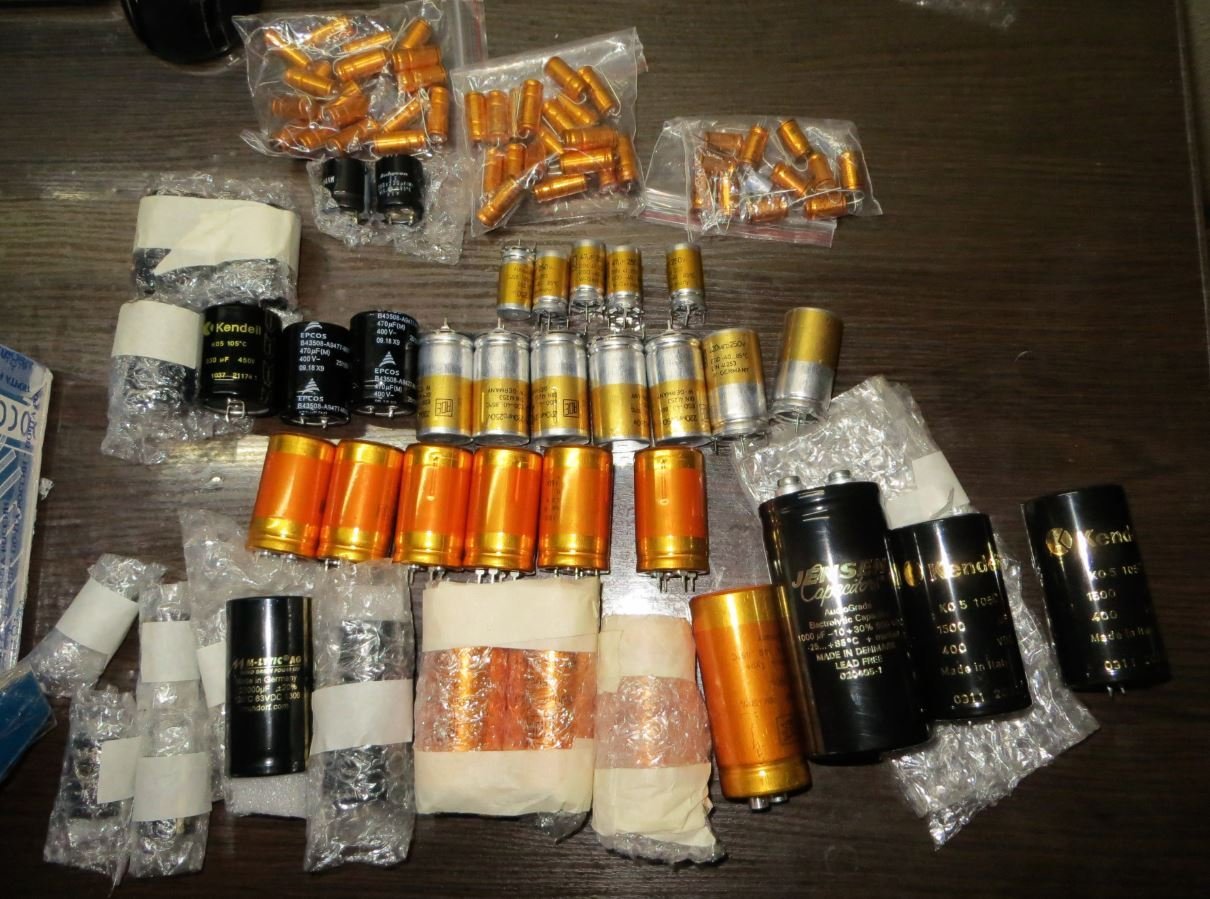

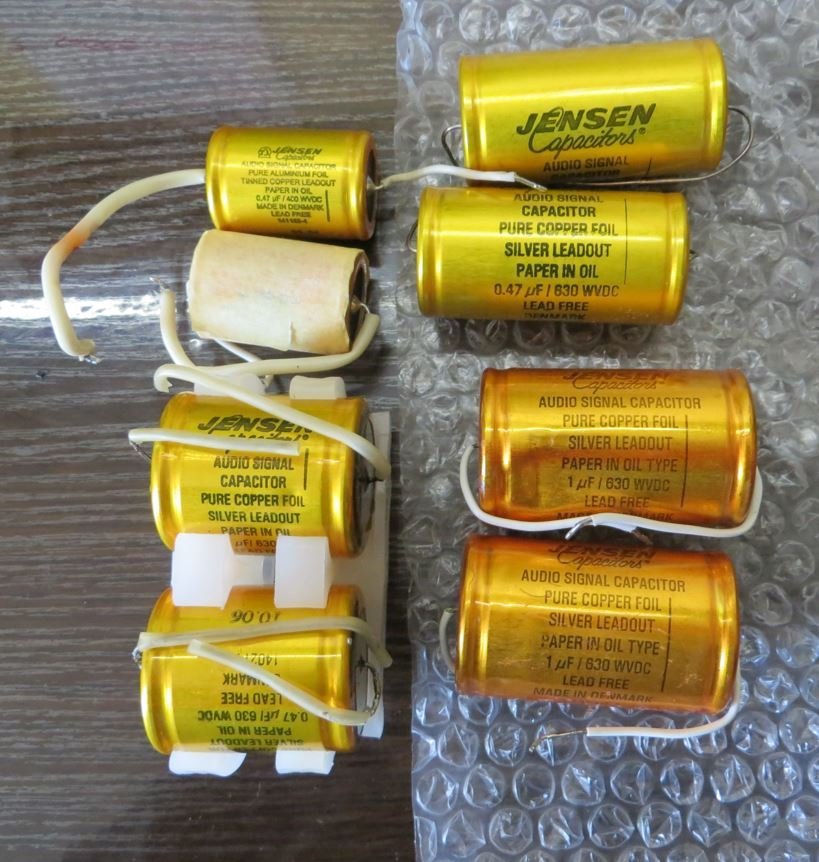

затарился в своё время. Золотистые -ROE. Голубые Филипс.

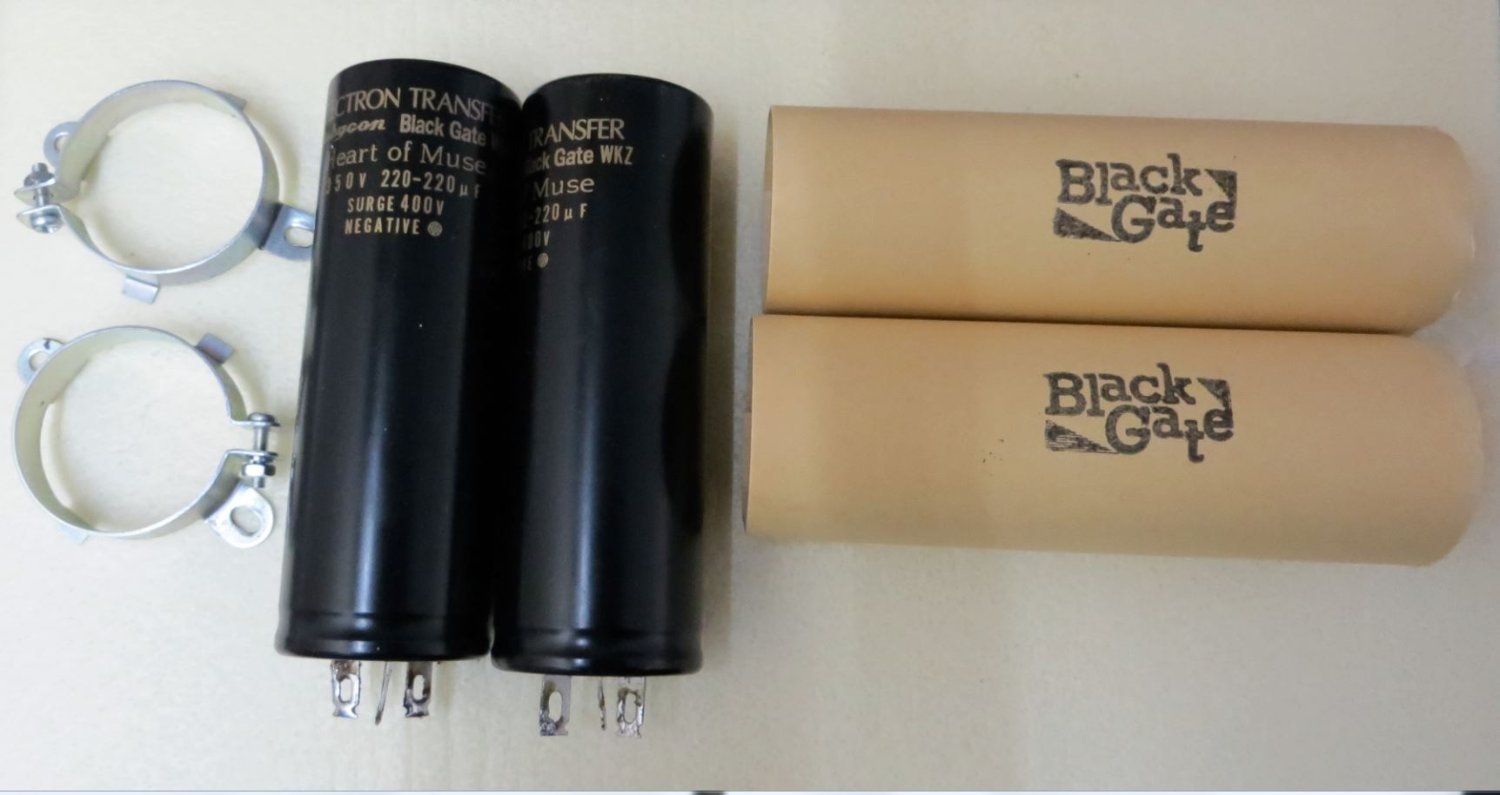

Блэк Гейтами?

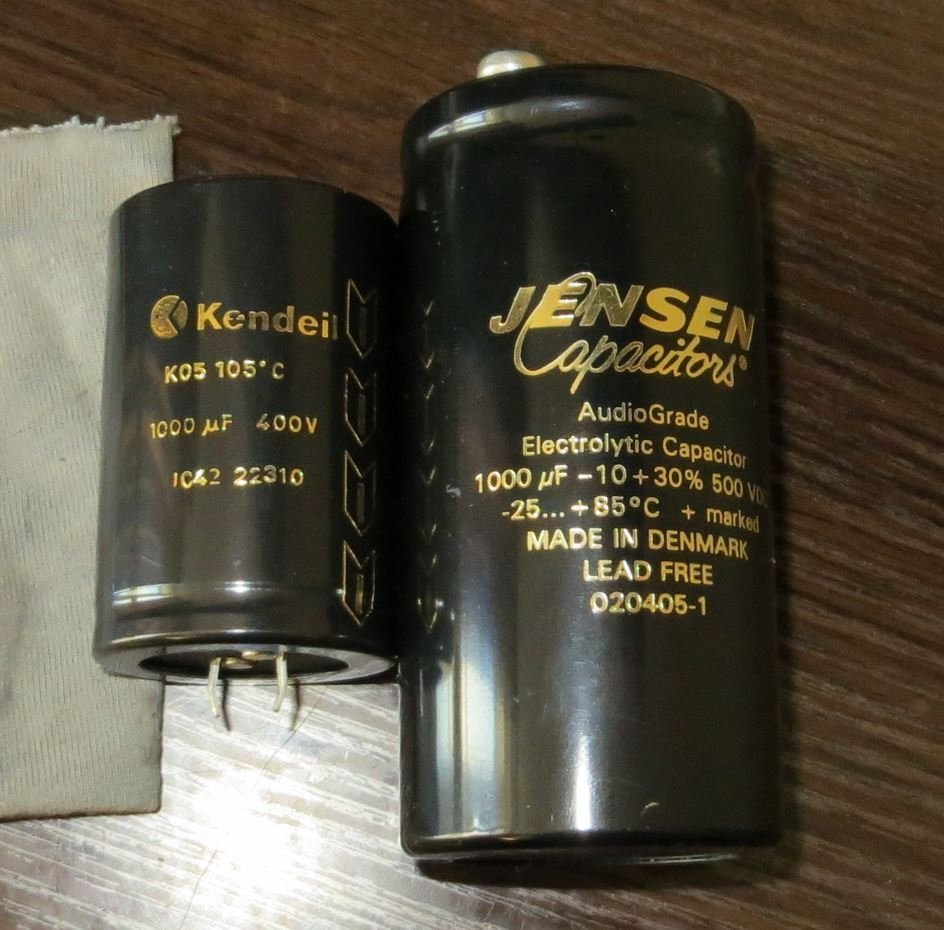

Кендеил?

Дженсенами?

В тумбочке всё есть.

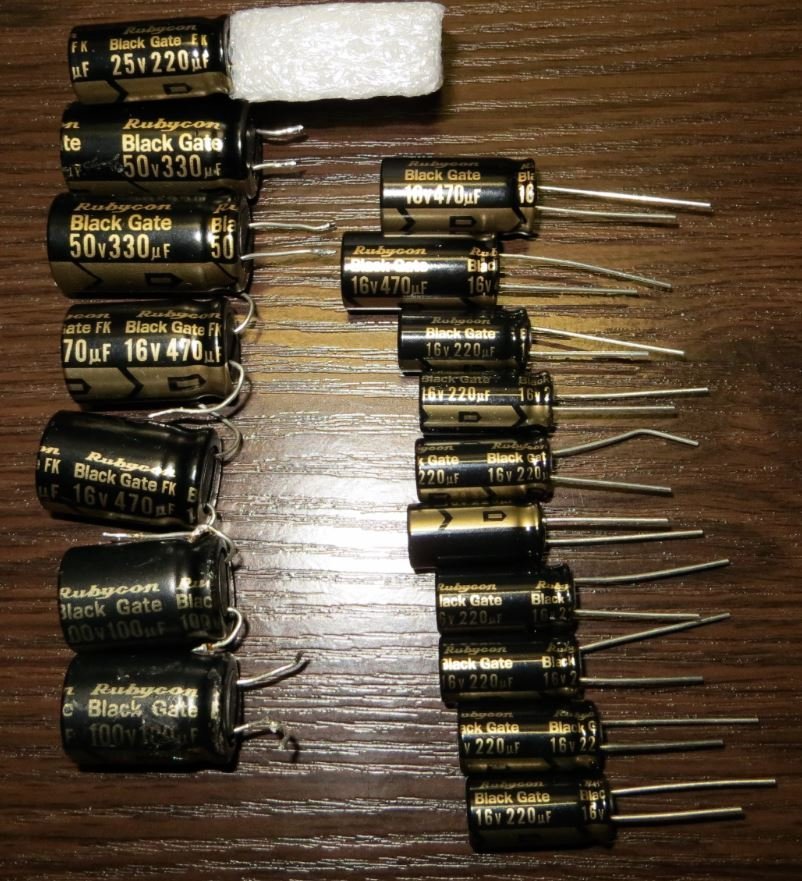

Только вот в Блек Гейтах очень разочаровался.

Дженсены вообще - очень дорогой позор.

Рое , Мундорфы, Кендейлы мне нравятся, но при этом ставлю и Эпкосы и китайские конденсаторы...... Так имею многое в наличии могу сравнить реальный звук в реальном месте схемы.

И уж когда собирал для себя последние усилители - уж на макете то ВСЁ перепробовал и поставил лучшее - НО ПОД МОЙ "УХ".

ПО ЭТОМУ НЕ ПОНИМАЮ ВАШЕГО НАЕЗДА -что у меня усилители из "ГОВНА и ПАЛОК".

ВЫ НЕ СЛЫШАЛИ мои сборки - как вы их вообще можете оценивать? Я сделал несколько десятков усилителей - и на очень дорогой комплектации и б.у. деталях с разборок. В покупных корпусах и на деревяшках

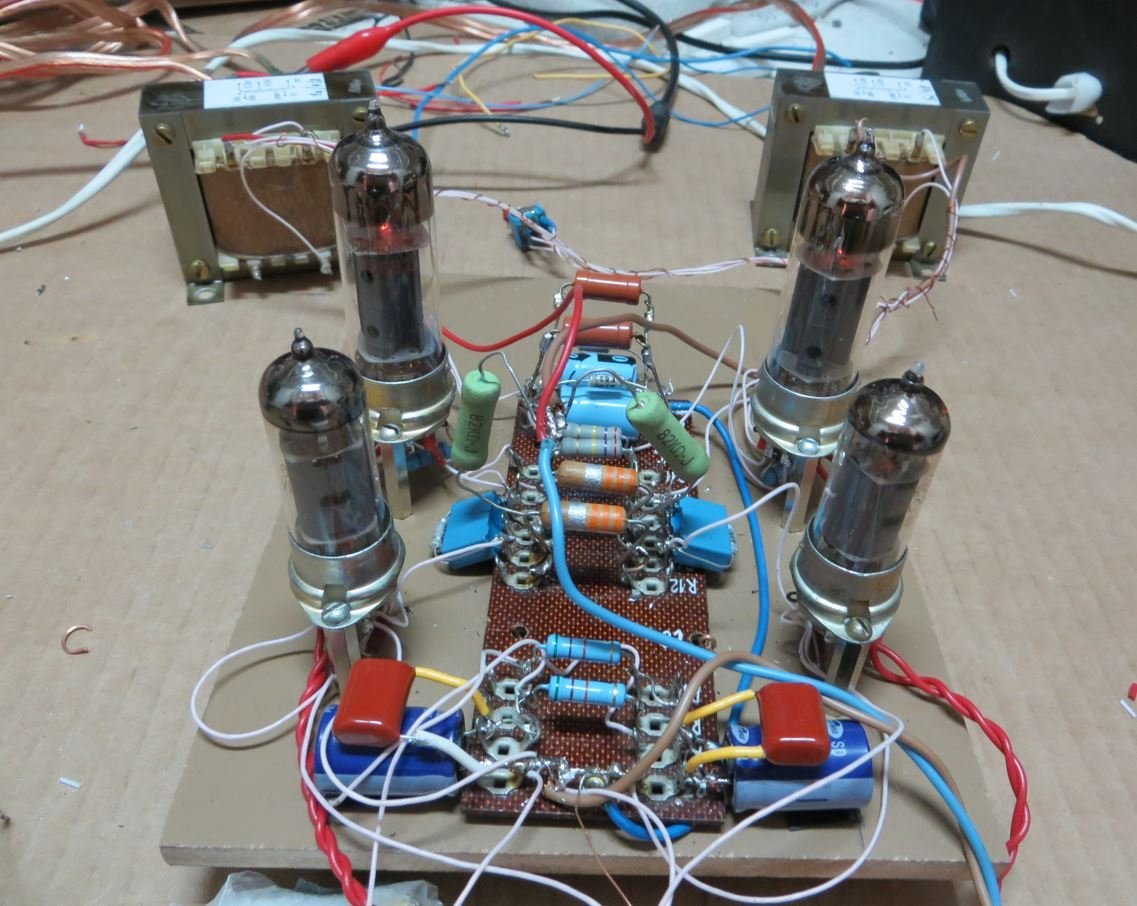

И последний макет на деревяшке отлаживал

И чего?

НЕ ПОНИМАЮ...... походя пнуть.....

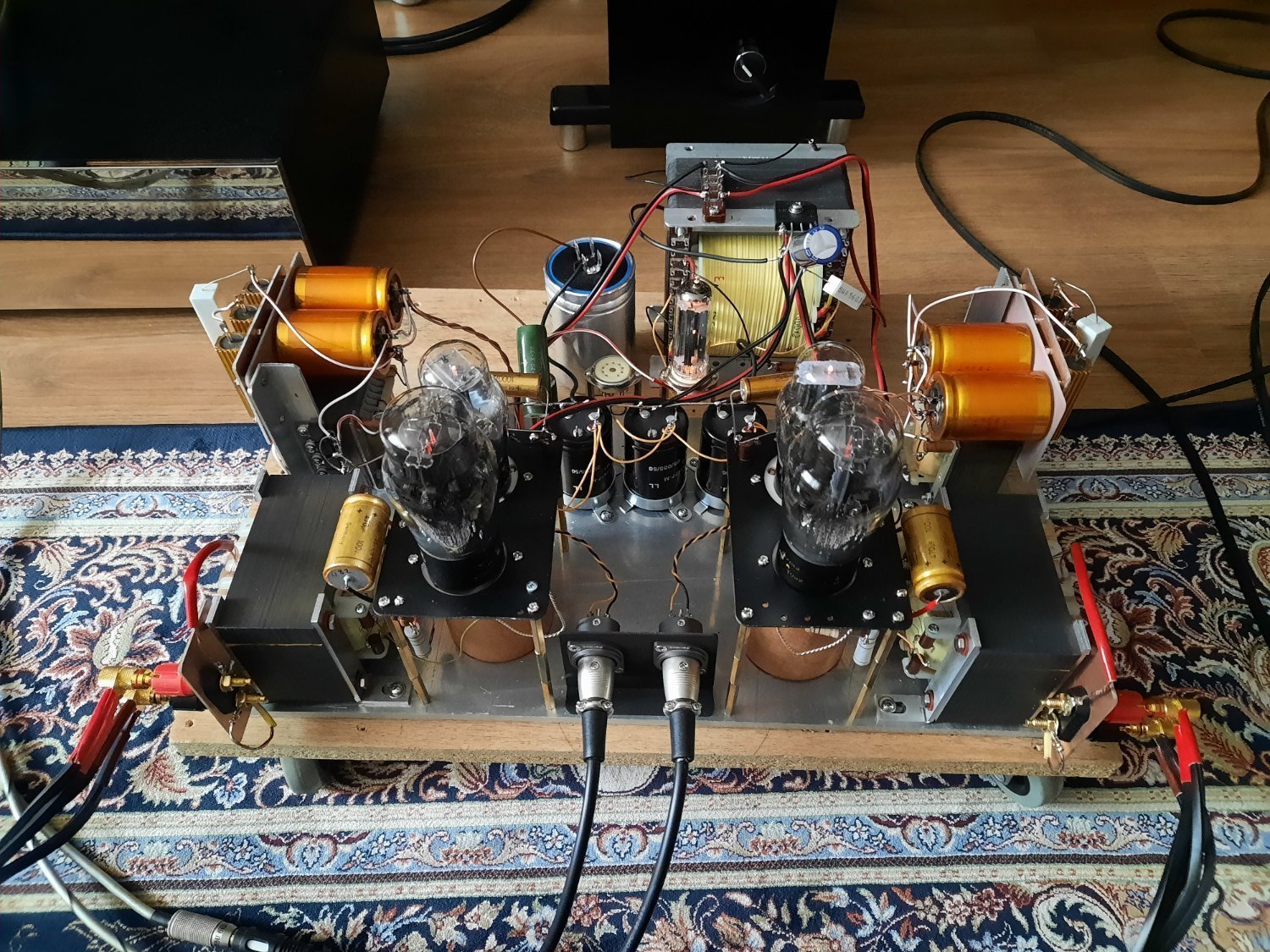

Я тоже могу НЕОБОСНОВАНО заявить , что усилитель ваш на фото играет "плохо"- на основании применённых вами керамических проволочных сопротивлений ...... или ещё к чему придаться ..... Но делать этого не буду. Потому как не знаю в каком месте схемы стоят эти керамические резисторы и может там они в тему. И вообще как играет ваш усилитель.

Алекс · October 13

4 минуты назад, lenivo сказал:

Чем хотите удивить - конденсаторами ROE?

нет конечно

6 минут назад, lenivo сказал:

В тумбочке всё есть.

ну не тянет тумбочка со всеми коробками, даже на такого малыша на 45х триодах, про ГМку вообще смешно...

ВКН · October 13

Офф. У меня тоже есть усилитель на ЕL803. В питании полипропилен. На входе повышающие трансики 1:7. Лучшая лампа оказалась TESLA. Из песка, говна и палок. Звучит красиво. Но это неуместно в этой теме.

lenivo · October 13

14 минут назад, Алекс сказал:

нет конечно

ну не тянет тумбочка со всеми коробками, даже на такого малыша на 45х триодах, про ГМку вообще смешно...

А с чего вы решили, что я не делал усилители на 2А3 и на 45 триодах?

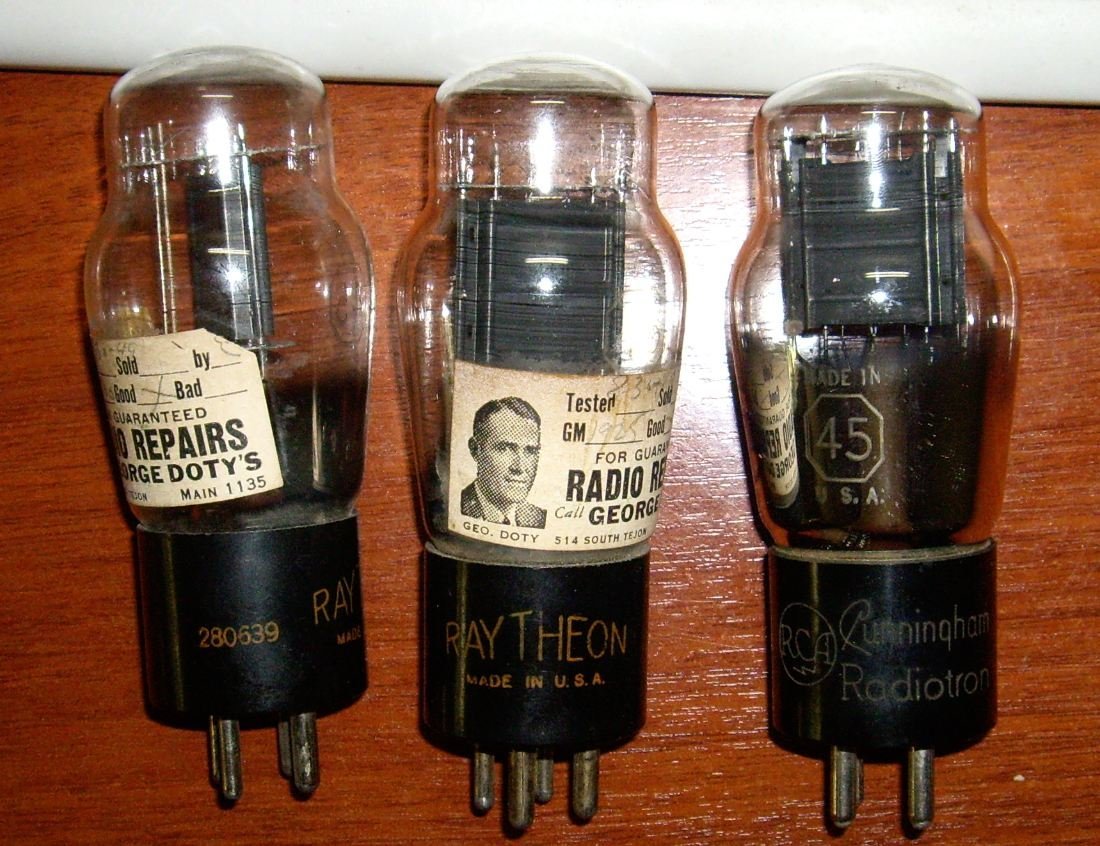

Делал - вот на таких лампах

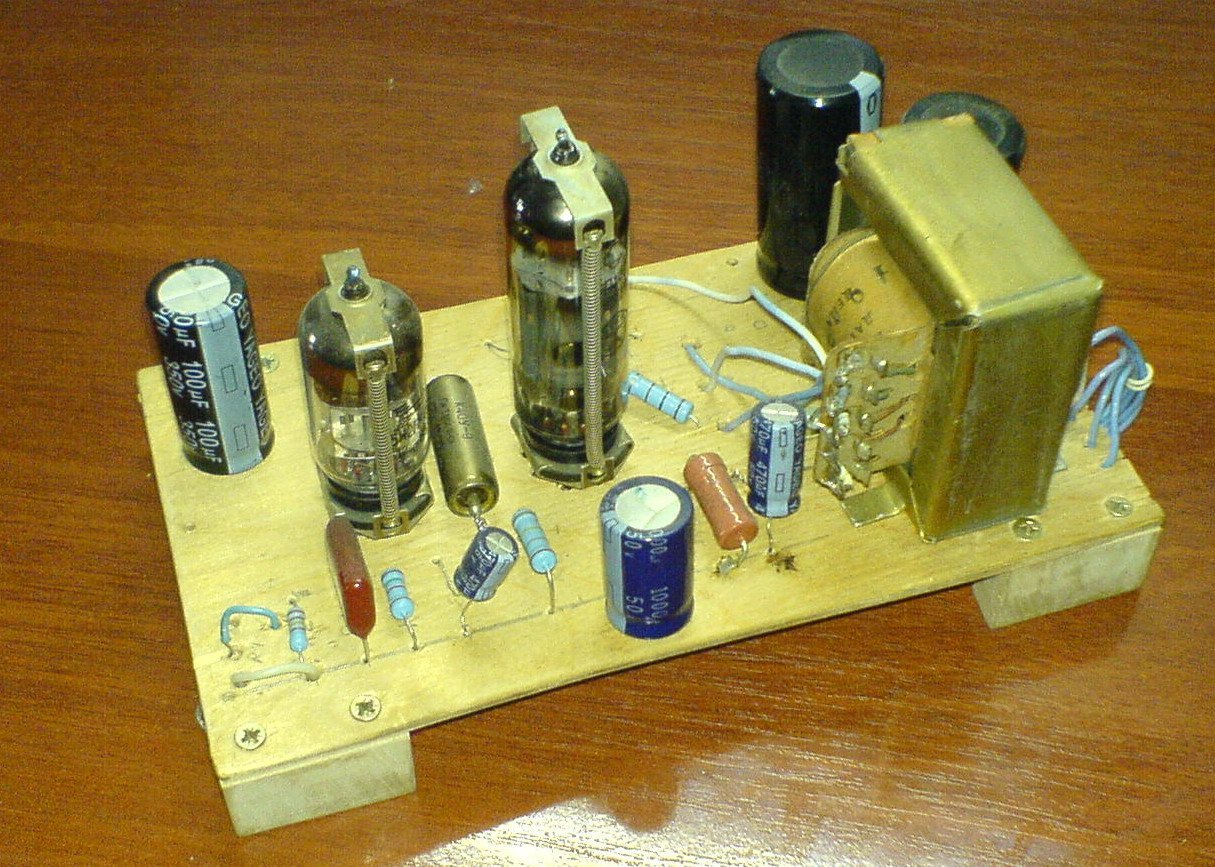

И на таких

Делал и с непосредственной связью по схеме Монакова. И как играет знаю..... И в сказки не верю. Так как имею собственный опыт прослушивания и изготовления...... И запас ламп .... может позже опять соберу на них. Но пока меня эти лампы не вдохновляют - снова на них собирать усилитель.... хотя всё есть- лампы, заказные трансформаторы, конденсаторы, сопротивления ...... желания собрать нет.

lenivo · October 13

10 минут назад, ВКН сказал:

Офф. У меня тоже есть усилитель на ЕL803. В питании полипропилен. На входе повышающие трансики 1:7. Лучшая лампа оказалась TESLA. Из песка, говна и палок. Звучит красиво. Но это неуместно в этой теме.

Я то не понимаю - походя пнуть......

Если усилитель из деревяшек на дзене набирает тысячи просмотров, а усилитель в дорогом покупном корпусе и на дорогих деталях и сотни просмотров не набирает........ Значит народу нравятся ДЕШМАНСКИЕ усилители на деревяшках.

Усилители, сделанные из подручных материалов для проверки концепции - товарищи отбирали силой после первого же прослушивания....... А дорогущие усилители - ну усилитель и чего? Не интересно.

Buran81 · October 13

5 часов назад, Михаил SM сказал:

Говорят с России с 90-х и поныне на великий запад и сша утекло порядка 13 трлн. долл. .., к тому , что бывший соотечественник по СССР Владимир Шушурин переобувшись в фамилию Ламм ( переехал в США ) , создал именно на этой лампе (ГМ70) самый пожалуй дорогой свой усилитель стоимостью , внимание , в России -190 т.долл. К чему я это всё ..? К тому, что на западе деньги считать умеют и просто так за усилитель на какой то незвучащей лампёшке такие ценники не ставят (145 т.долл.) . Вывод простой - лампа имеет колоссальный потенциал , Алекс это понял (не глупее Ламма...) , поэтому и проекты соответствующие .

Михаил , я как бы не о том что там утекло и притекло .Это считать точно не стоит, ибо от эти разговоров грусто станет всем ( как сторонникам так и противникам прошлой жизни). Я к тому что лампа эта вполне себе "подемная" для какого нибудь самодельщика средней руки. Никаких особых финансовых затрат она не требует , в виде дорогущих ВВ конденсаторов .огромных выходников , особых редких панелек или высокой стоимости самих ламп.Все вполне доступно и повторяемо. Лампы все еще продаются от дешевых до дорогих вариантов. 1000-1200 вольт . это не какие то страшные напряжения , чтобы имея разумную внимательность и осторожность этого боятся ( в домашних микроволновках по 2.5Тыс вольт). Выпрямить диодным мостиком 20вольт при 3А тоже не какаето не решаемач задача . Другое дело когда из относительно не сложного проекта, начинают возводить некий "Чугунный Мост"...и пропогандировать что мол это и есть то самое и единственное... Вот люди начитаются и начинается карго культ вокруг всего этого.
