...и снова ГМ 70

Lukasarts

By Lukasarts
in Valve

 Share

Recommended Posts

johnson1496 Master

johnson1496

Posted
Posted

Естественно десятки Ват, с мелочью проблем нет. А с мощными подозреваю проблемы будут и немалые, особенно в конструкции.

  • Replies 945
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

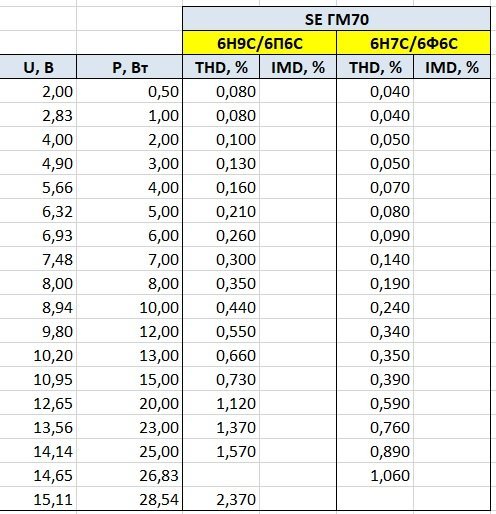

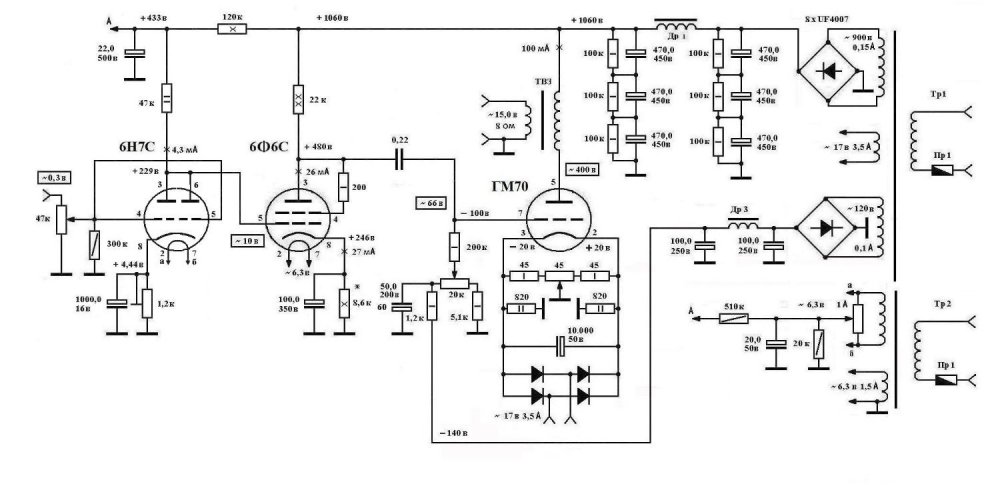

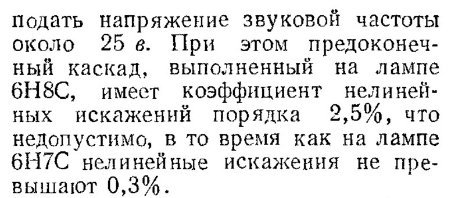

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted
12 минут назад, johnson1496 сказал:

Тогда может кто-то из знающих откроет тему о питании накалов прямонакальных ламп от генераторов переменного тока. С примерами конструкций и схемными решениями. Особенно в свете последних решений партии (например в некоторых dc-dc преобразователях используются частоты в сотни кГц)

На diyAudio есть тема питания прямонакалов системой генератор-усилитель класса D http://www.diyaudio.com/community/threads/using-an-audio-amplifier-to-heat-filaments-high-freq-ac.411444/. и ещё тут http://pmillett.com/hf_fil.htm

Денис ДС Proficient

Денис ДС

Posted
Posted
9 минут назад, Rezvoy сказал:

Разница на концах нити 20В. Соответственно напряжение катод -сетка будет отличаться в разных точках. Из-за зигзагообразного крепления нити накала эта разница, разумеется, несколько нивелируется. Но осадочек-то остаётся!:smile-42:

Все верно. Наверное еще нужно учесть разницу в  скоростях электронов с разных краев катода, как зависимость ускоряющего потенциала А-К, например в 1000 В и 980 в.

Rezvoy Local

Rezvoy

Posted
Posted

Насчет скорости не думал, а вот локальные токи точно разные. Неэквипотенциальный катод-Во!

Денис ДС Proficient

Денис ДС

Posted
Posted

Локальные токи должны немного изменяться разностью скоростей, кмк.

Для простоты возьмем потенциал на сетке -100 в относительно земли и Ua =1000в

На одном краю имеем Uкc=-100 и Uак =1000 в. На втором Uкc=-120 и Uак =980 в.

Ситуация неприятненько усугубляется и, увы мне, локальные токи возрастут.

BAA Master

BAA

Posted
Posted

Проще всего ирку поставить. Далее шунтируем конденсаторы обратнымии диодами. Ставим последовательно с первичкой дроссель, выбираем емкости С1 и С2 чтоб резонанс был чуть выше частоты, а волновое примерно соответствовало сопротивлению нагрузки. И никакого синхронника.
Одно можно сказать, что никакие 100 кГц не помогает. Выпрямитель и фильтр имени дросселя. Иначе пульсировать будет, ток, хоть и за звуковым диапазоном.


Rezvoy Local

Rezvoy

Posted
Posted
16 минут назад, Денис ДС сказал:

Локальные токи должны немного изменяться разностью скоростей, кмк.

Для простоты возьмем потенциал на сетке -100 в относительно земли и Ua =1000в

На одном краю имеем Uкc=-100 и Uак =1000 в. На втором Uкc=-120 и Uак =980 в.

Ситуация неприятненько усугубляется и, увы мне, локальные токи возрастут.

Как уже говорил выше, нить натянута зигзагообразно. Поэтому в локальной точке поток будет формироваться еще и близлежащими участками соседних "струн". Разница будет меньше 20 вольт.

Rezvoy Local

Rezvoy

Posted
Posted
19 минут назад, BAA сказал:

Проще всего ирку поставить. Далее шунтируем конденсаторы обратнымии диодами. Ставим последовательно с первичкой дроссель, выбираем емкости С1 и С2 чтоб резонанс был чуть выше частоты, а волновое примерно соответствовало сопротивлению нагрузки. И никакого синхронника.
Одно можно сказать, что никакие 100 кГц не помогает. Выпрямитель и фильтр имени дросселя. Иначе пульсировать будет, ток, хоть и за звуковым диапазоном.


Плюс интермоды. Контур нужен высокодобротный.

johnson1496 Master

johnson1496

Posted
Posted

Вот и я о том. На работе в блоки этих преобразователей напихали мама не горюй, теперь боремся с помехами вплоть до гигагерцев (3.5 есть точно)

Денис ДС Proficient

Денис ДС

Posted
Posted

Любопытно, бареттеры нам не помогут? Например, если верить Бройде, то дин.сопротивление 1Б59 около 5 ком при токе 1 А и 6-8 В (7+/-1)

Rezvoy Local

Rezvoy

Posted
Posted
19 минут назад, Денис ДС сказал:

Любопытно, бареттеры нам не помогут? Например, если верить Бройде, то дин.сопротивление 1Б59 около 5 ком при токе 1 А и 6-8 В (7+/-1)

В чём?

BAA Master

BAA

Posted
Posted
1 hour ago, johnson1496 said:

Вот и я о том. На работе в блоки этих преобразователей напихали мама не горюй, теперь боремся с помехами вплоть до гигагерцев (3.5 есть точно)

Это не модный LLC, но похожий просто последовательный контур, нерегулируемый - там основная гармоника контура + ключи в нуле напряжения - никаких не только гига, но и мегагерцев. Делал до 5 кВт. Для питания, приборов с электронами. И прямой накал порождает пульсации, и электроны на всё очень живо реагируют, например на потенциал катода.

BAA Master

BAA

Posted
Posted
27 minutes ago, Денис ДС said:

 Мы тут уже 5 страниц обсуждаем гст для накала гм70, присоединяйтесь. ?

Если не создавать сущностей то выбор не очень богатый: LM338, LM(LT)[LD]1084/5. Или соединить несколько 317-х в параллель. Отечественные тоже бывают... можно приделать шунтовой помехоподавитель.
EDIT: Схему рисовать? Можно еще делитель напополам приделать и заземлить "середину" и реле с памятью, чтоб при каждом включении перекидывалась полярность накала....

Денис ДС Proficient

Денис ДС

Posted
Posted

Напомню для "прогулявших" 5 страниц диспута о применении гст:

В 11.05.2024 в 18:42, Денис ДС сказал:

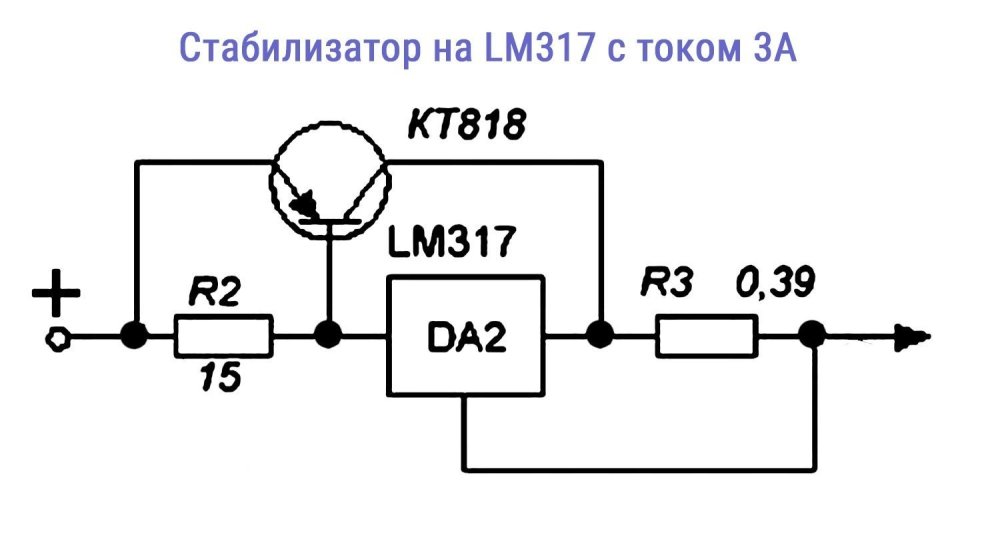

Примерно так. R2 задает ток через lm317, R3 -ток нагрузки.


 + дроссель 0,16 Гн.

Лм 338, особенно в железе - передастические китайские подделки, сгорающие при 0,9-1,2 А. Об этом тоже писалось "5 страниц тому назад" (можно пропеть на манер песенки черепахи Тортиллы).



BAA Master

BAA

Posted
Posted
1 minute ago, Денис ДС said:

Лм 338, особенно в железе - передастические китайские подделки

Есть 1084/1085 например от ST и т.д.
При всех рассказах про "особо гнусных китайцев" стабильно приобретаются настоящие тошибовские латералы и не только. Цены конечно не доковидные, но кому теперь легко...

Rezvoy Local

Rezvoy

Posted
Posted

Я бы ещё понял пляски с бубном вокруг настоящей 845, но в случае ГМ70 это дворник от мерса на запорожце.

johnson1496 Master

johnson1496

Posted
Posted
4 часа назад, BAA сказал:

Если не создавать сущностей то выбор не очень богатый: LM338, LM(LT)[LD]1084/5. Или соединить несколько 317-х в параллель. Отечественные тоже бывают... можно приделать шунтовой помехоподавитель.
EDIT: Схему рисовать? Можно еще делитель напополам приделать и заземлить "середину" и реле с памятью, чтоб при каждом включении перекидывалась полярность накала....

Что то я совсем запутался. Интересны высокочастотные преобразователи напряжения для запитки накала прямонакальных триодов. LM и LD  понятны и из за низкого КПД неинтересны. Естественно важны массогабаритные показатели в сочетании с ценой и помехами. Да и работа ради работы из-за ограниченного времени, все таки возраст, уже не так интересна.

Денис ДС Proficient

Денис ДС

Posted
Posted
44 минуты назад, Rezvoy сказал:

Я бы ещё понял пляски с бубном вокруг настоящей 845, но в случае ГМ70 это дворник от мерса на запорожце.

Вам не нравятся отечественные лампы?, понимаю. Однако, Чикагское Триодное Общество имеет другое мнение, сильно отличное от вашего. В их рейтинге гм70 стоит на пару ступенек выше самолучших 845.

К стати, 845 Amperex у меня есть, аж 5 шт и 211 тоже есть.

И да, члены "ЧТО" иногда разгоняют мощность на анодах гм70 до 200-250 вт с отбором тепла так, что аноды даже не краснеют. Чего уж там говорить, эти "звери" 6f6 загоняют в 35-40 вт.

Rezvoy Local

Rezvoy

Posted
Posted

Ну отчего же- гу80, ГУ72, гу46. И кое- что ещё…

На чикагские рейтинги мне плевать, 70 ка неудобна и сильно разнится от экземпляра к экземпляру. Гк71 лучше, а 813 и лучше и удобнее. Имхо. Считаюсь только со своим мнением, ибо не торгую…

  • Like (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted

По поводу экономичного накала, у меня сложилось мнение, что эти лампы работают очень недолго.

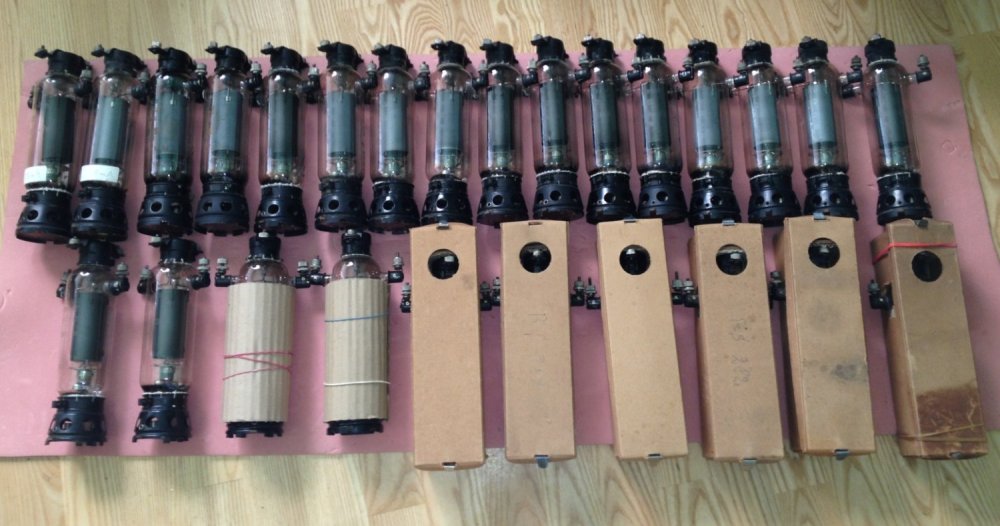

У меня старший сын давно живёт в Германии, хирург, но тоже болен лампами, часто присылает мне трофеи, иногда помногу. Лет 8 назад привёз мне 20 штук RS282, красивая лампочка, с рогами, 1000 вольт 100ма, правда в телеграфном режиме. Накал 8 вольт 1,6 ампера. Сделал несколько усилителей на ней, продал, через полгода начались звонки, лампы сели, бас хрипит, громкость упала. И 100 ватт я из них не выжимал, на последнем усилителе ограничился вообще 45 ваттами, он ещё как то играет.

Так же и 71 и 31, тоже не жильцы, батарейные лампы часто выдерживали один комплект батарей..

А ГМ70 работает десятилетиями.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Мнение правильное, ровно так и есть - то же самое, что обеспечивает экономичность накала, обуславливает и недолговечность катода. Обычно всякие соединения бария. Но, т.к. раньше лампы были  малоценным расходником, это мало кого тревожило. Экономичность была существенно важнее, как правило. Опять же хорошо - потребитель батарей меньше купит, зато ламп купит больше :smile-03: Хотя, в Европе около века тому назад и к лампам для сетевого питания предъявлялись жёсткие требования по экономичности. Например - 6J7 американская - накал 0,3 ампера, точно такая же по свойствам ЕФ6/36 от Филипс - накал 0,2 а.

Кружка Local

Кружка

Posted
Posted
1 час назад, Сергей Б сказал:

20 штук RS282

 Ну не знаю, не знаю. Перемерил их


и больше. Как новых, так и б/у. В большинстве очень близко. С привязкой к варианту анода. Более старые (с тёмным) имеют ток меньше, чем более поздние с серым при прочих равных.

Одно время и в системе присутствовали.  Хотя RV271A следом - понравились больше.

 RS237 тех действительно с показаниями близкими к ВАХ днём с огнём не сыщешь. Хотя вольфрам и классические 10В/3А.
