Предлагаю вашему вниманию подборку схем фонокорректоров на германиевых транзисторах.

За коллекцию и комментарии благодарность Виктору Савинову.

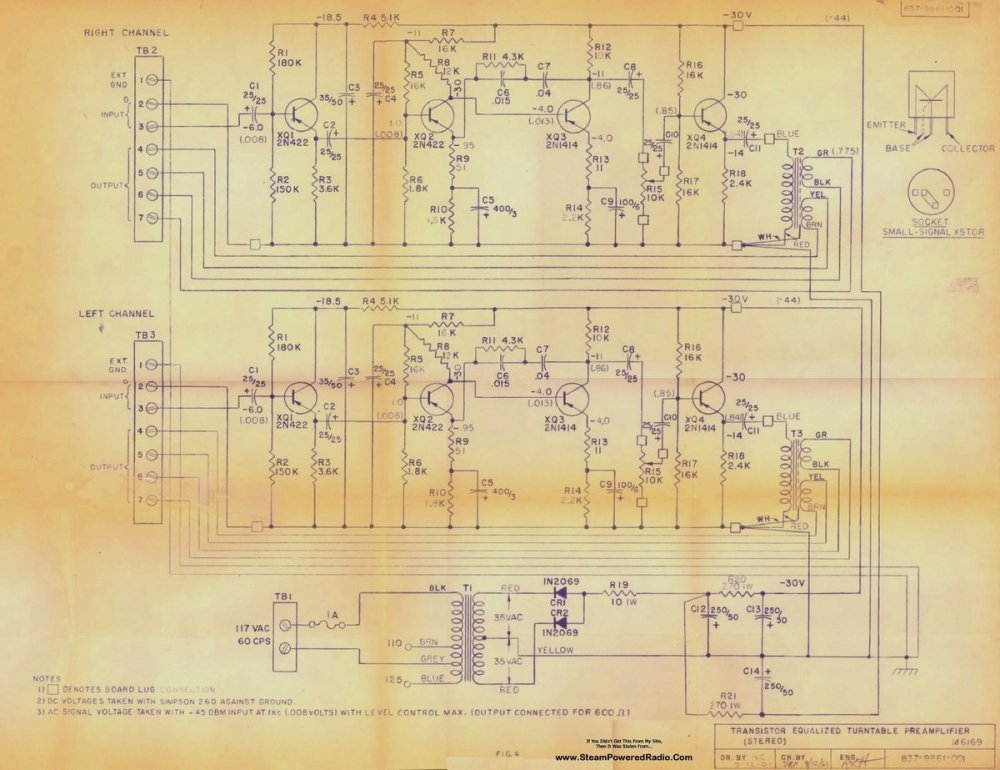

Радиовещательный корректор GATES M-6169. Применялся совместно со студийными вертушками GATES в 60-х годах:

Спойлер

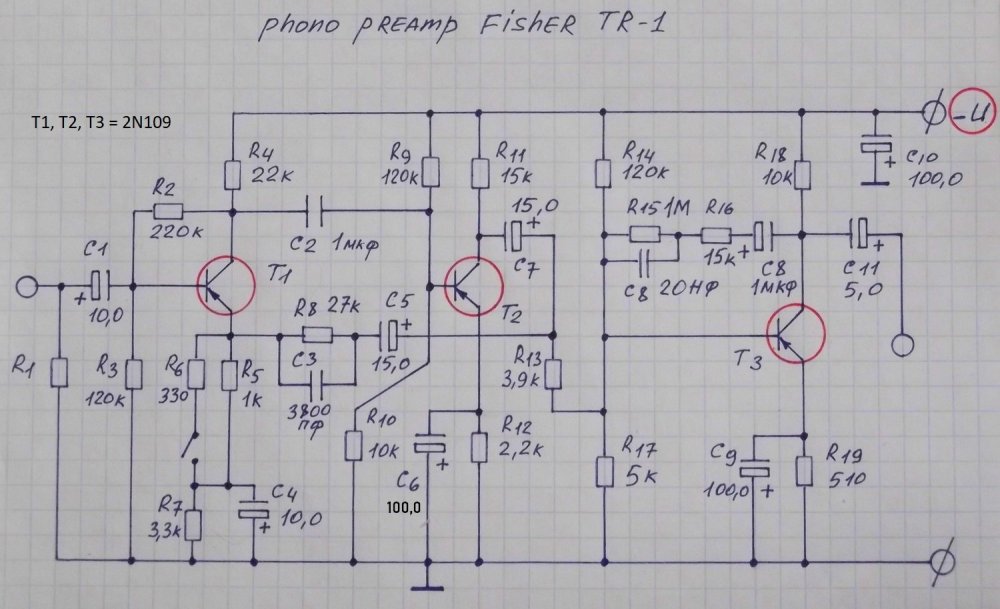

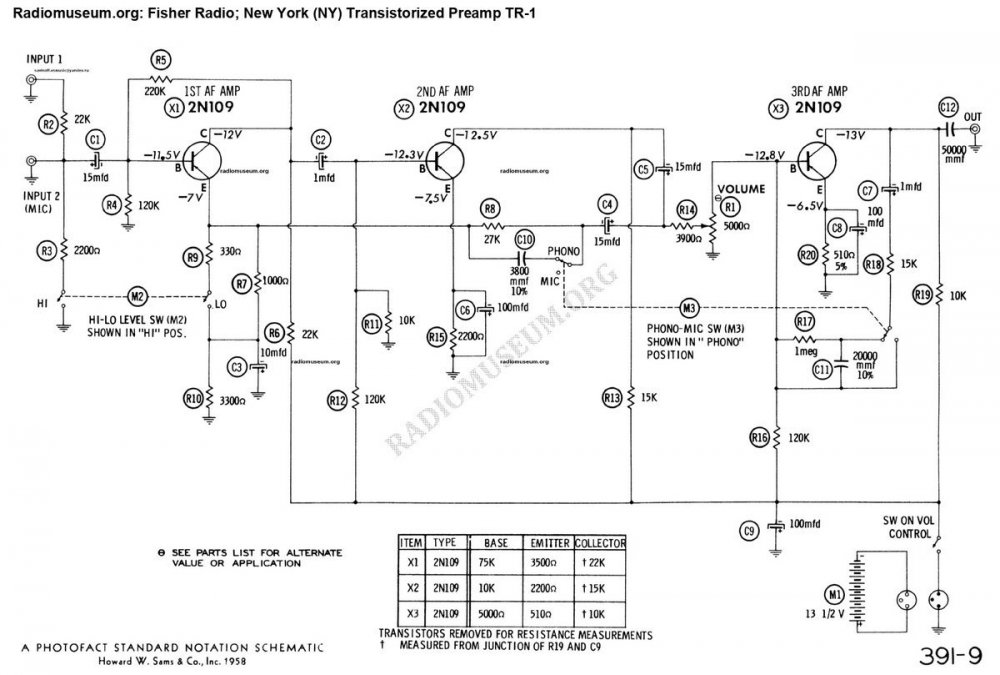

Фоно-корректор FISHER TR-1. По упоминаниям в западной прессе - самый первый серийный корректор на транзисторах . 1958 год . Моно . Питание от батареи . Коррекция разделена на 2 каскада . Сама схема - скорее всего разработка RCA , очень похожая схема публиковалась в справочнике RCA за 1957 год . В этом преампе - транзисторы вставлялись в панельки на плате . Схема - с сайта Radiomuseum.org:

Спойлер

3.thumb.jpg.a92e877540b73090adb713a8a34514be.jpguntitled1.png.f9fca2ad388f6ac7c8082eed1b43e900.pnguntitled5.png.1b332c1813f9f9248b97a5d2fae1cefa.png

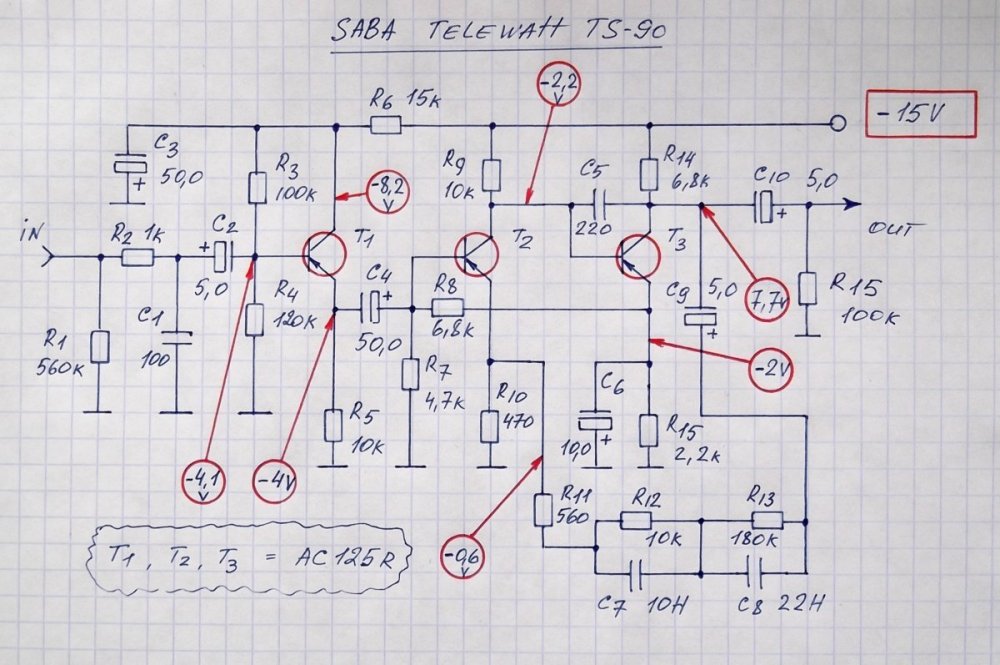

Фонокорректор из усилителя Саба Телеватт:

Спойлер

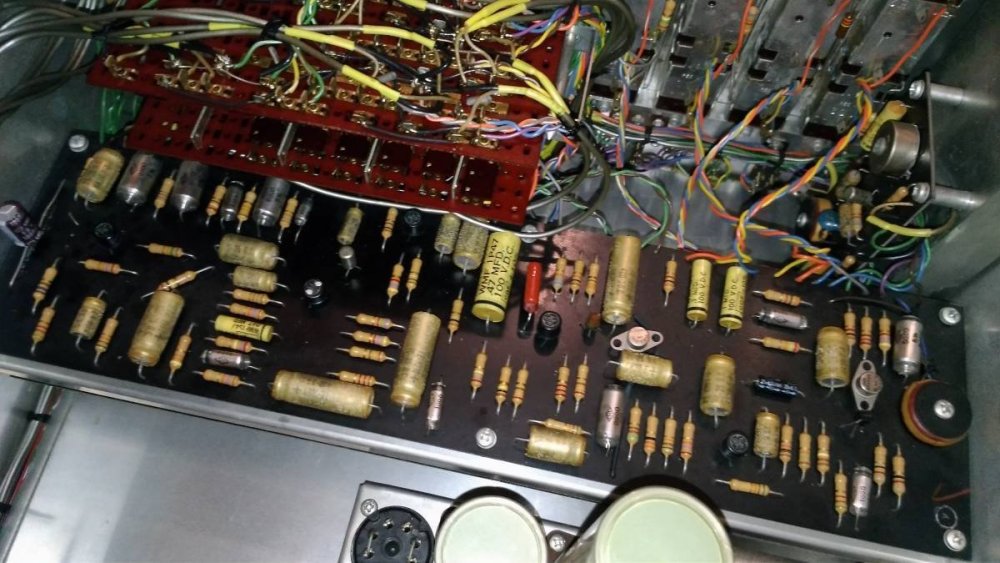

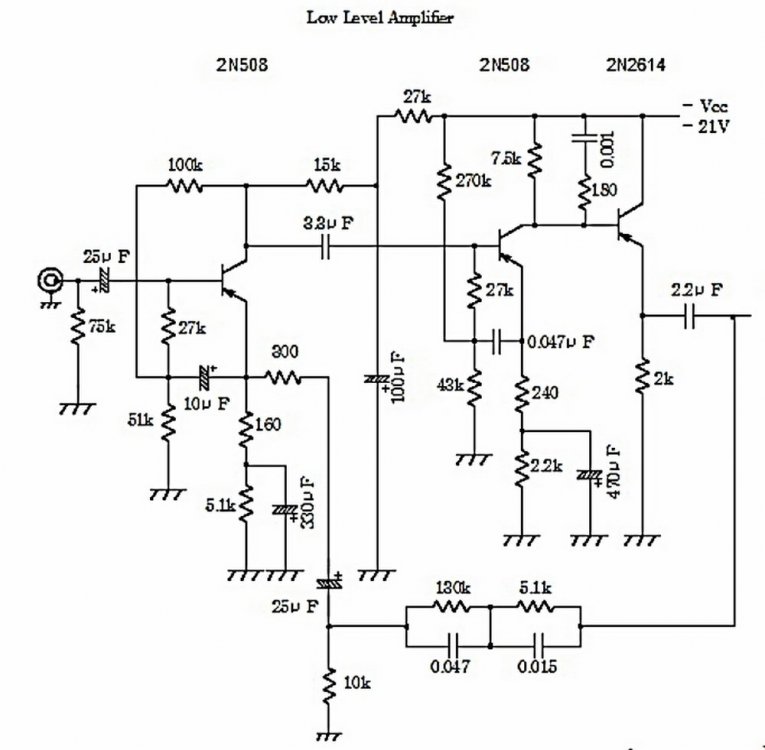

Корректор из преда JBL SG-520. Я изготавливал корректор по этой схеме , звучит хорошо. На 3-м фото - мой вариант сборки этого корректора:

Спойлер

5.thumb.jpg.7fc77e9d576de37fc36b322a8269d59c.jpg6.thumb.jpg.fa5eb41ee742bffcb8c32dc9433d6406.jpg7.jpg.743285be51d3ffaf26f67f98ee353c2a.jpg

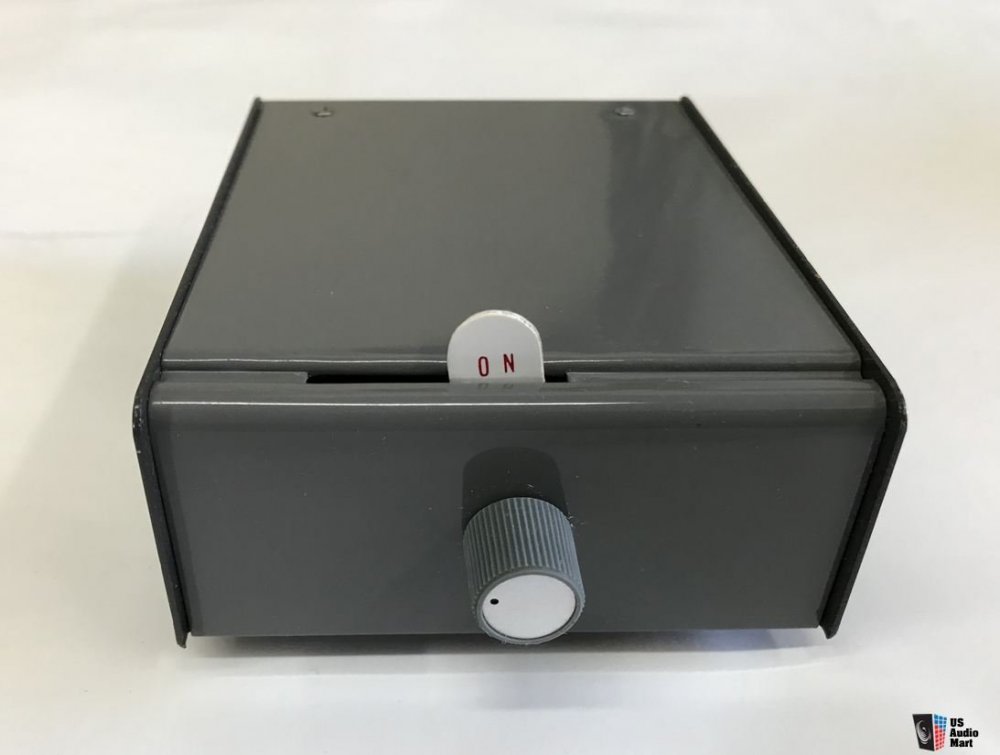

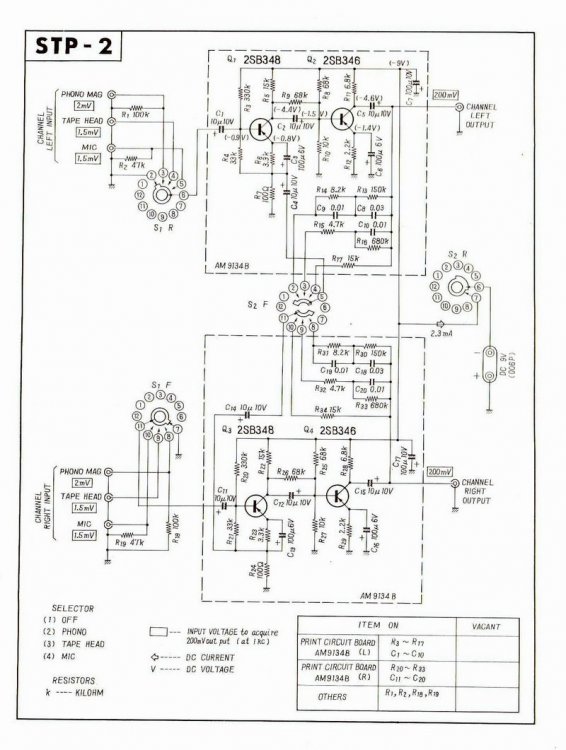

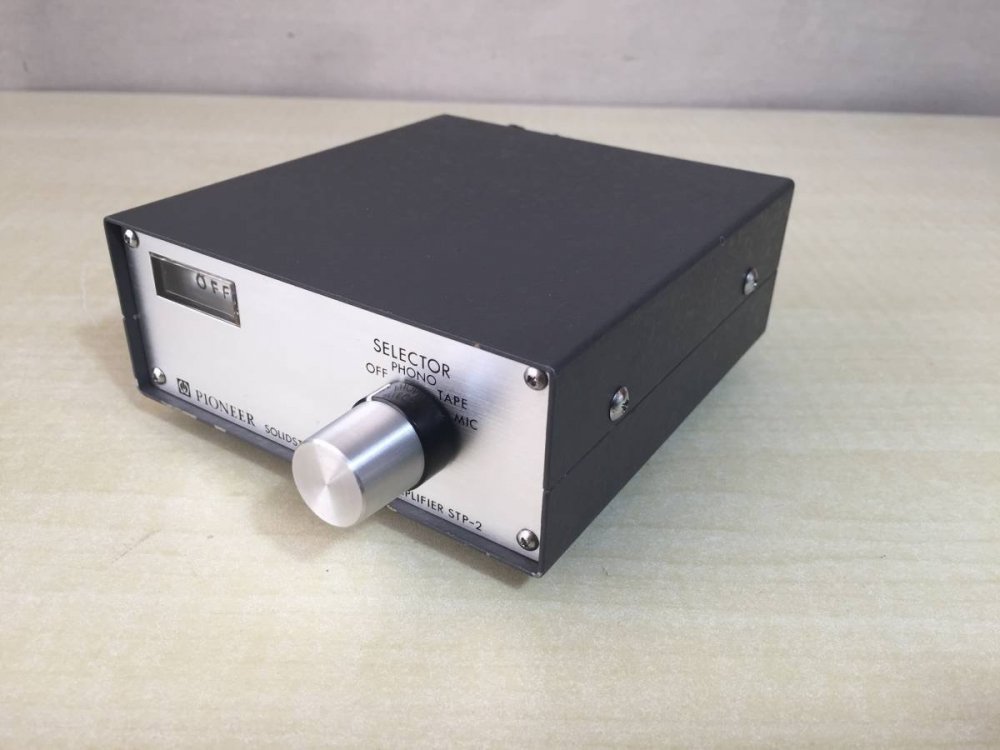

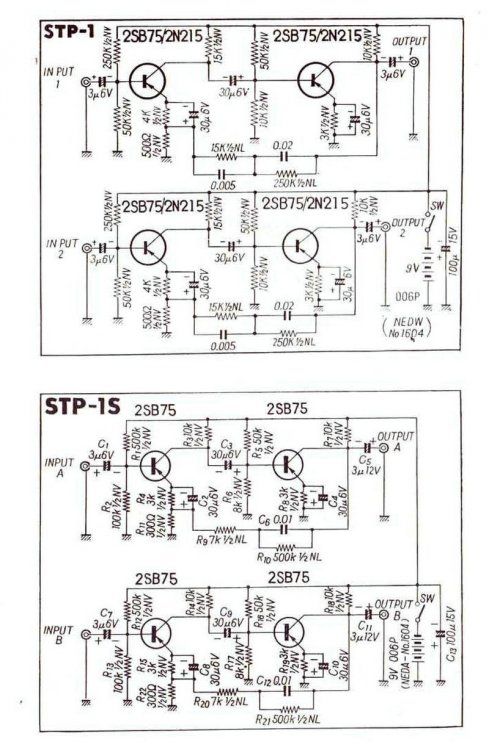

Батарейные корректоры PIONEER ( STP-1 и STP-2 ). Схему модели STP-2 однажды публиковали в журнале АудиоМагазин ( без указания источника схемы ) . Начало 60-х годов:

Спойлер

8.thumb.jpg.38caf376196a6cf57dd162ed3354607a.jpg9.thumb.jpg.bf26cf72cf66916c1c4e1dbbe272782a.jpg10.thumb.jpg.b74754642eda62b01f67cadfd87b8282.jpg11.thumb.jpg.fb307c46b7151f770ad4c585211090bd.jpg

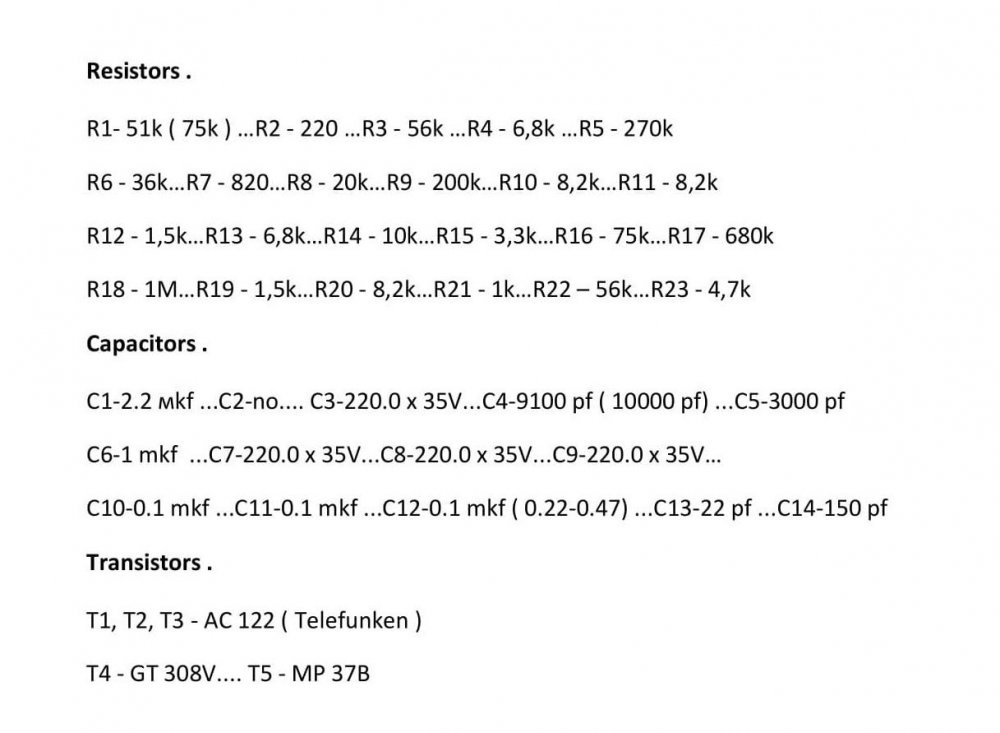

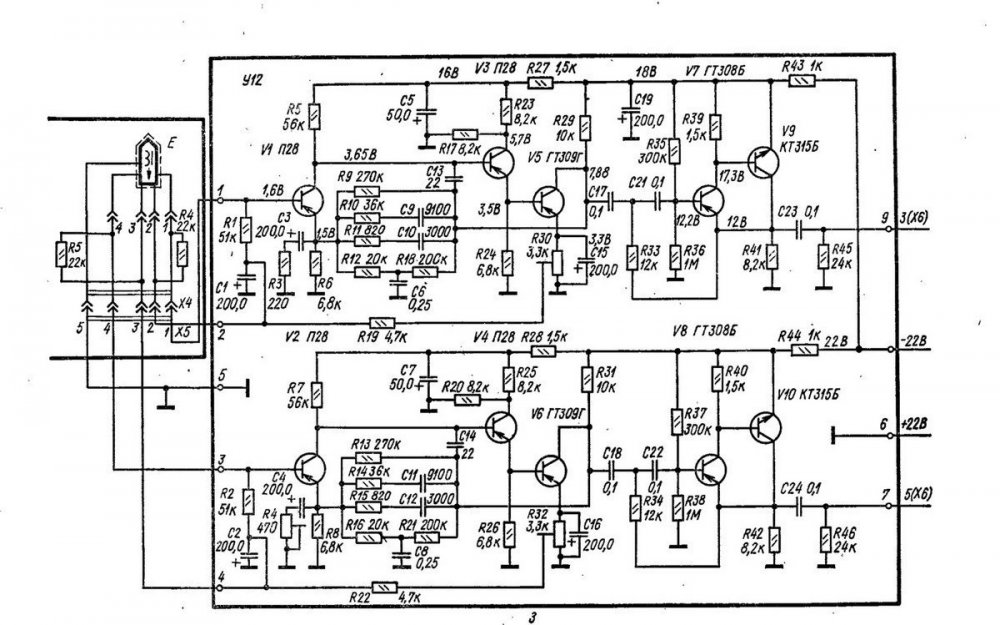

Корректор из проигрывателя Виктория-001. Очень хорошо звучит . Такой корректор собрал для себя несколько лет назад ( с некоторыми изменениями в схеме ) . Изменил номиналы некоторых элементов ( в цепях рокот-фильтра ) и применил другие транзисторы . Изменил способ подключения картриджа на традиционный ( без протекания постоянного тока через обмотки картриджа ) .... Мой экземпляр питается от аккумуляторов (24 вольта) :

Спойлер

12.thumb.jpg.e96bd54859f9975080f91f9cb184e319.jpg13.jpg.b10473b74fb192f94e05eba045833789.jpg14.thumb.jpg.9773828cffc28d25b89dbf5d037d17eb.jpg15.jpg.4191fde4e775b58556824f8191edf0bf.jpg16.jpg.33c355bcfcd59e87bb8326770797d920.jpg

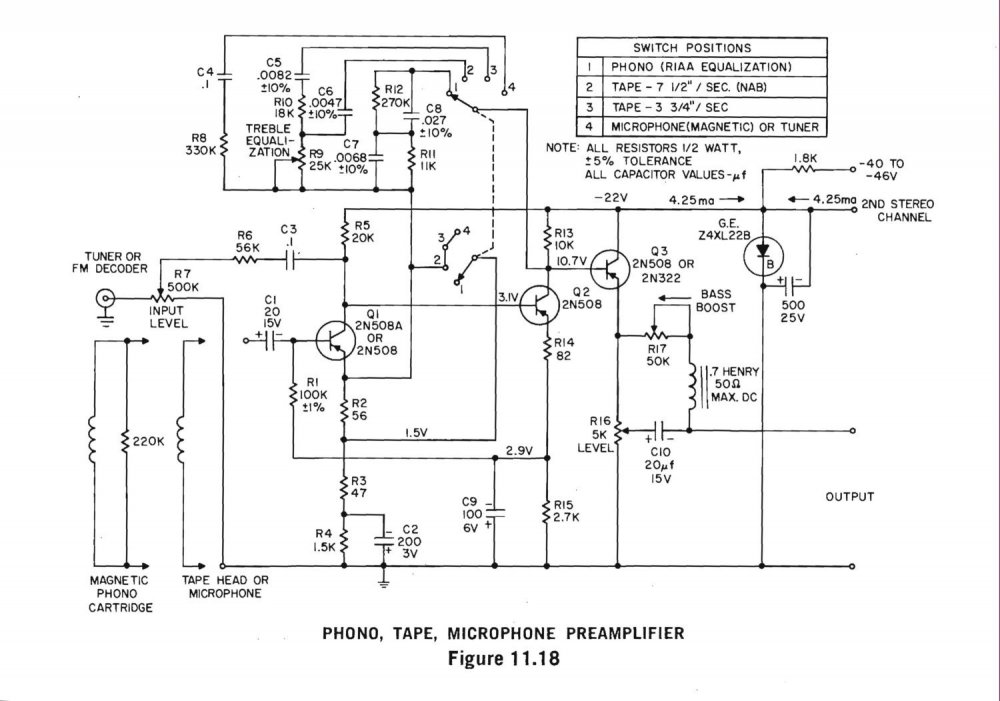

Корректор из справочника General Electric 1964 года. Пару лет назад китайцы продавали современный клон корректора по этой схеме:

Спойлер

17.thumb.jpg.4f74ebeedab362a54ebffd69333e578c.jpg18.png.7000b00c792fb847b7735459efa6ba4b.png19.png.2d916b24ea9b53f6c1ff04e8bcd813f0.png20.png.93a85b57590c845ff1d331fd4b8c90e3.png

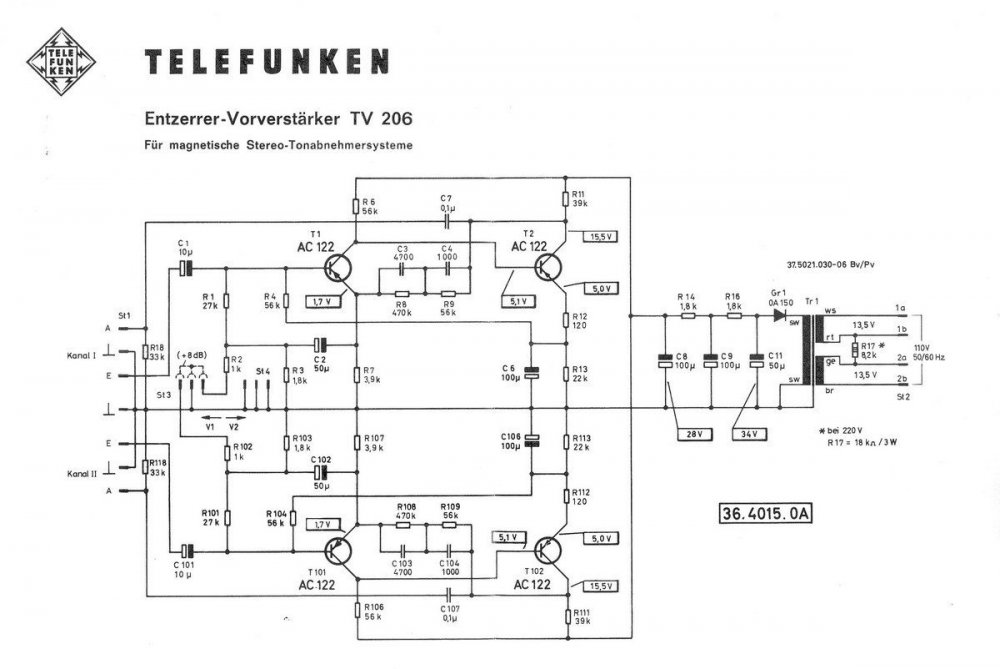

Корректор Telefunken TV-206. Штатно устанавливался в проигрыватели Perpetuum Ebner , а так же схема этого корректора применялась в нескольких моделях ресиверов Телефункен . Американский преамп SHURE M-61 тоже был построен по этой же схеме , но с применением американских транзисторов ( и с коррекцией RIAA ) ..... Корректор хорошо звучит . За последние 6-7 лет изготовил 4 корректора по этой схеме ( с некоторыми доработками ) - для себя и друзей , все экземпляры работают хорошо . Я применял стабилизированное питание - 3-транзисторный блок питания на германии ... На фото - схема оригинала ( она под коррекцию TELDEC ) , и схема с изменениями:

Спойлер

21.thumb.jpg.27ecef4d094b35916cdae6837e3da830.jpg22.jpg.adb7a0a7516e33757a2cbd689c5cf7aa.jpg23.jpg.1315a4c4dc70104c6781f8fc179f03ad.jpg24.jpg.433282afd9e2abdc84d773260d6d789f.jpg

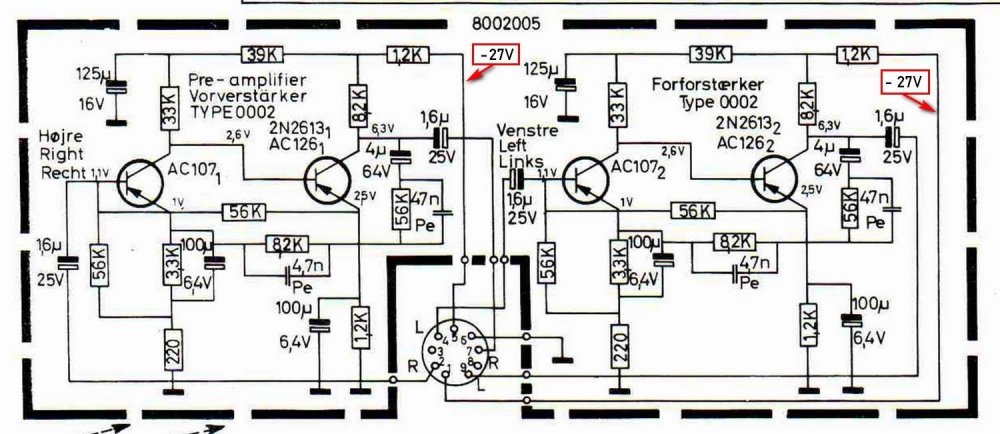

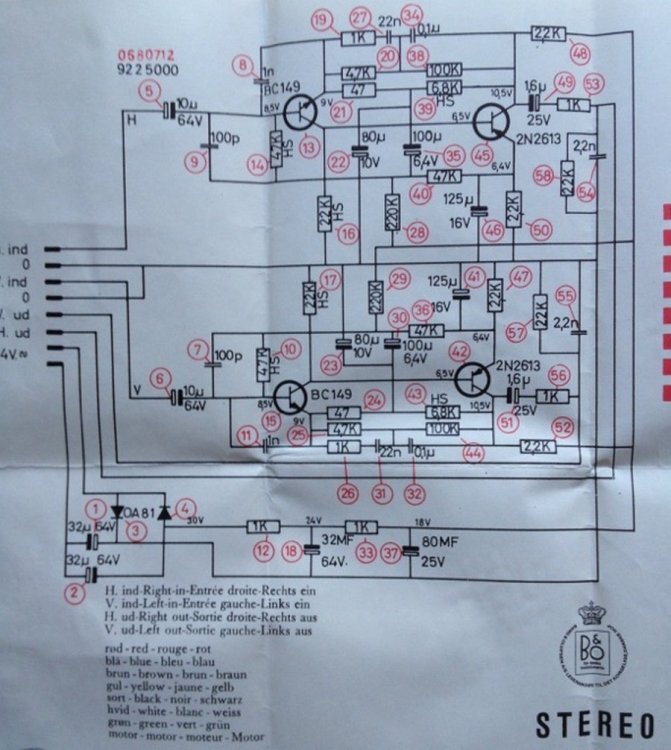

Пара схем Bang & Olufsen. Первая схема полностью германиевая - корректор из Beomaster 1000 . Вторая схема гибридная - кремний/германиевая , это корректор из вертушки Beogram 1000:

Спойлер

25.thumb.jpg.c66634633ceb2946c26e8858127bd3eb.jpg26.thumb.jpg.7c1afe40cd3fd8ea3122d0d944d5f875.jpg

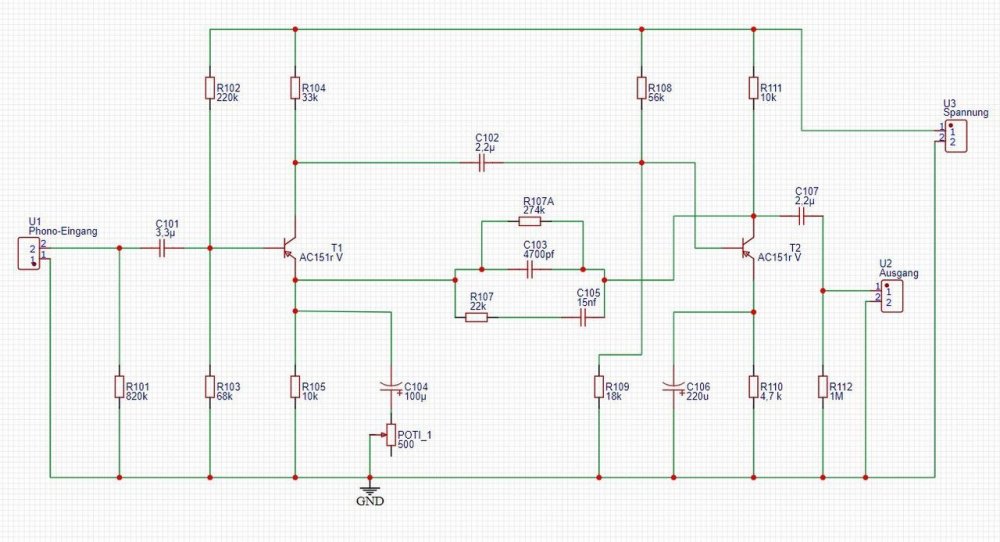

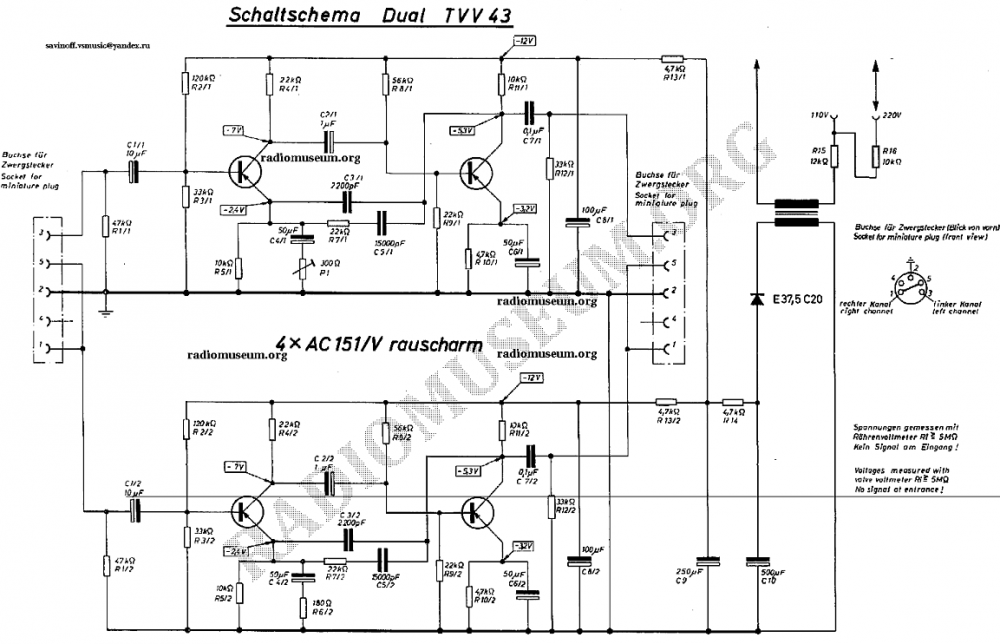

DUAL TVV-43. Оригинальная схема . И схема с доработками ( уменьшение отклонений от стандарта RIAA ) - взята с сайта Dual Board.de:

Спойлер

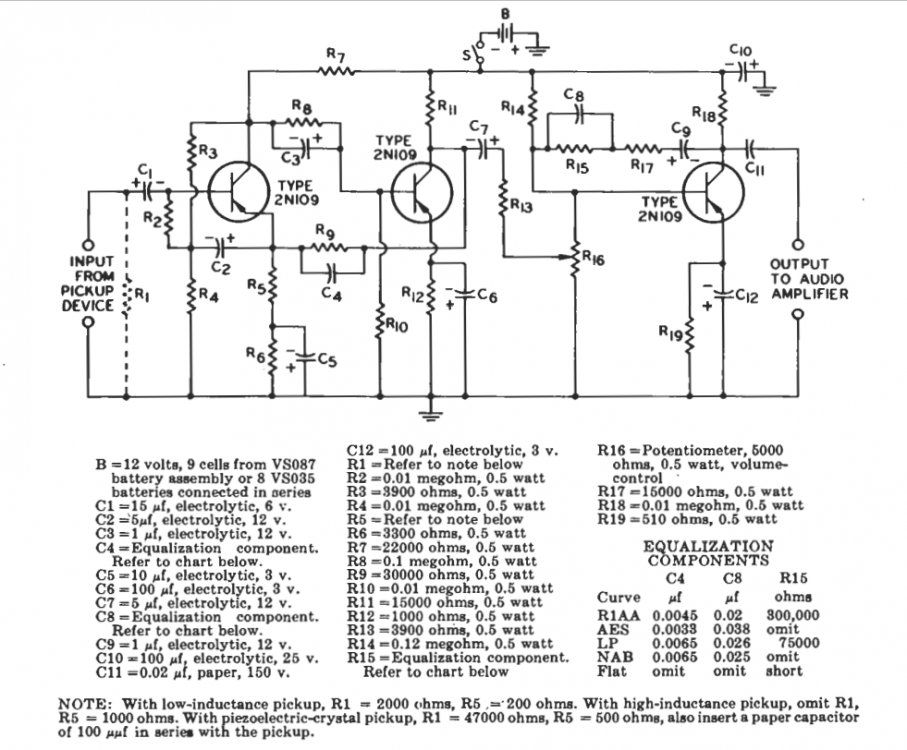

Схема из справочника RCA 1957 года . Коррекция разделена на 2 каскада . Питание батарейное - 12 вольт . Схему можно применять для нескольких стандартов коррекции:

Спойлер

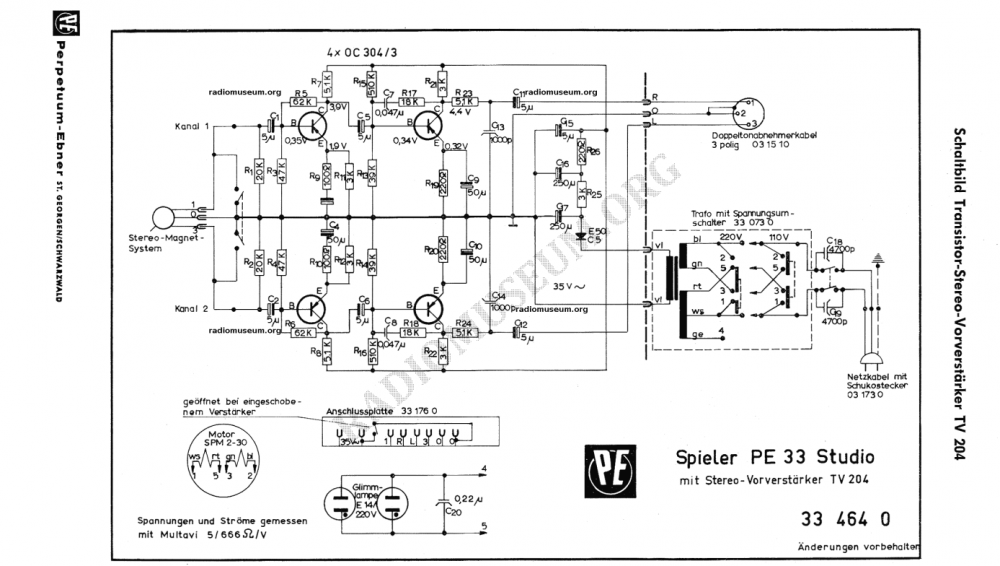

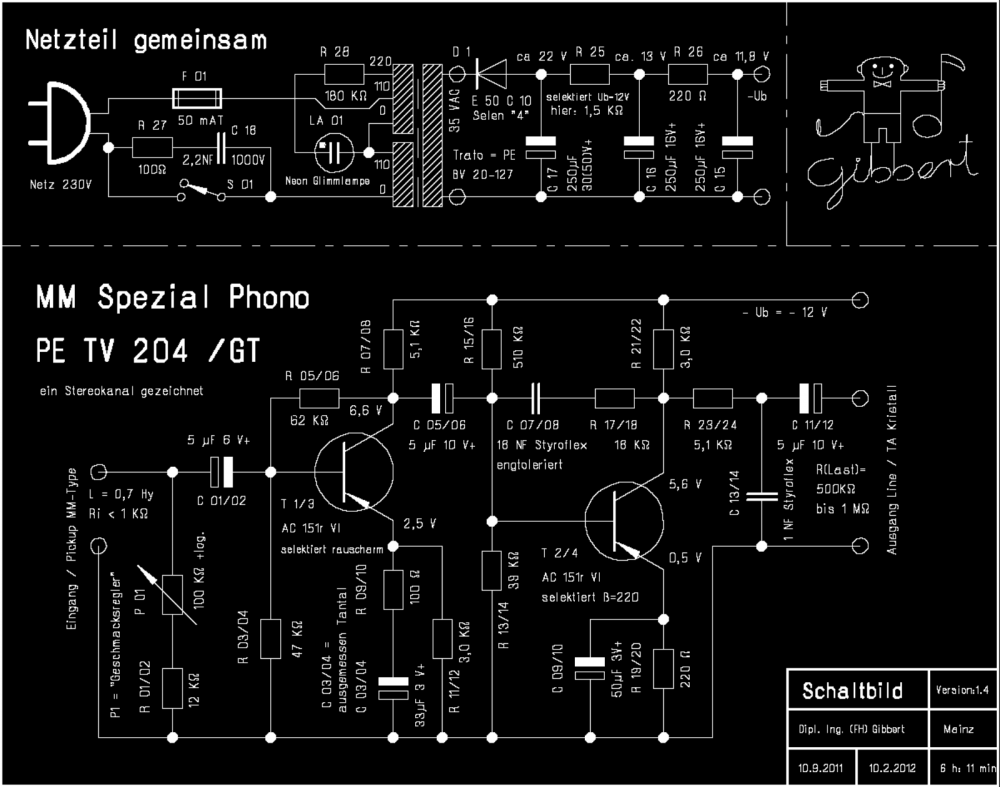

Корректор TV-204 из вертушки Perpetuum Ebner. Этим же корректором оснащались вертушки ELAC . Оригинальная схема , и схема с немецкого форума ( с измененными номиналами коррекции ) . Корректор выпускался под определенные типы картриджей . С другими картриджами его АЧХ может иметь отклонения от стандарта RIAA:

Спойлер

30.thumb.png.6e1cae8e692b68f7ad5381aaa99f7190.png31.thumb.png.921c225173415fda87fe9bf72ef0fca4.png32.jpg.16b6c66ea7f989ab2105fb21e36a30f9.jpg

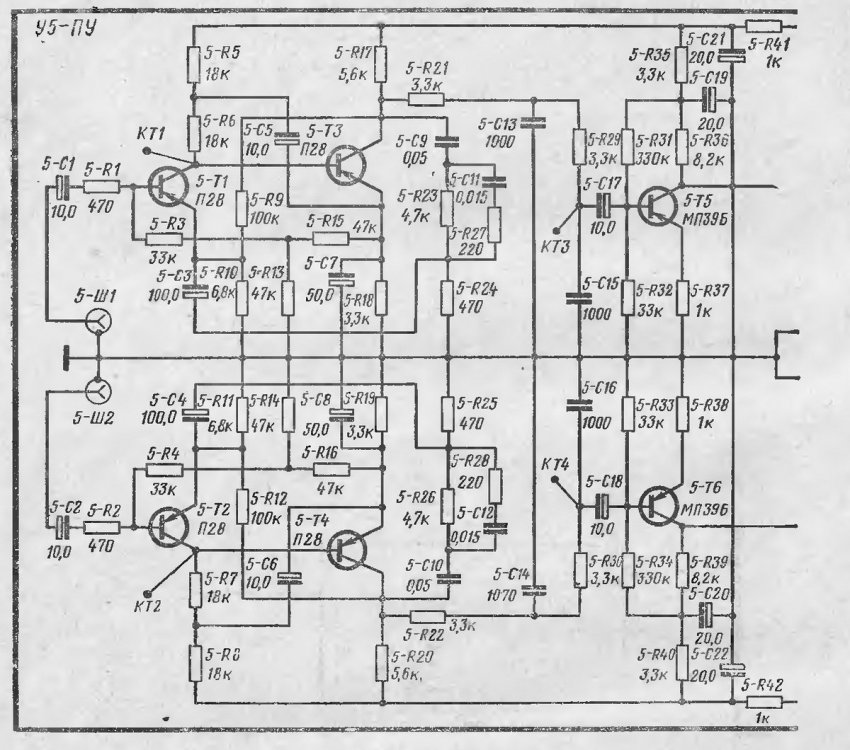

Корректор из вертушки Вега-002 ( с ЭПУ Unitra G-600B ). Питание схемы -16 вольт:

Спойлер




Корректор по схеме J.Dinsdale ( 1965 год ?

Спойлер




Корректор усилителя LEAK Stereo 30:

Спойлер




Схема General Electric 1958 года. Питание применялось батарейное - 2 батареи по 9 вольт включены последовательно:

Спойлер




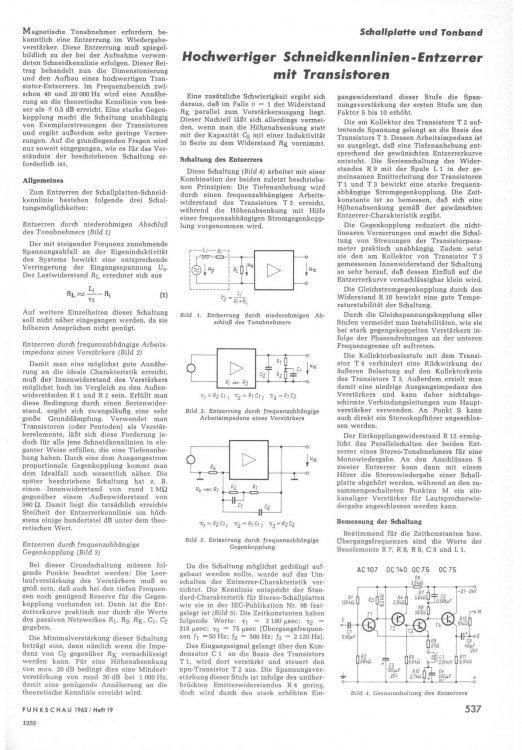

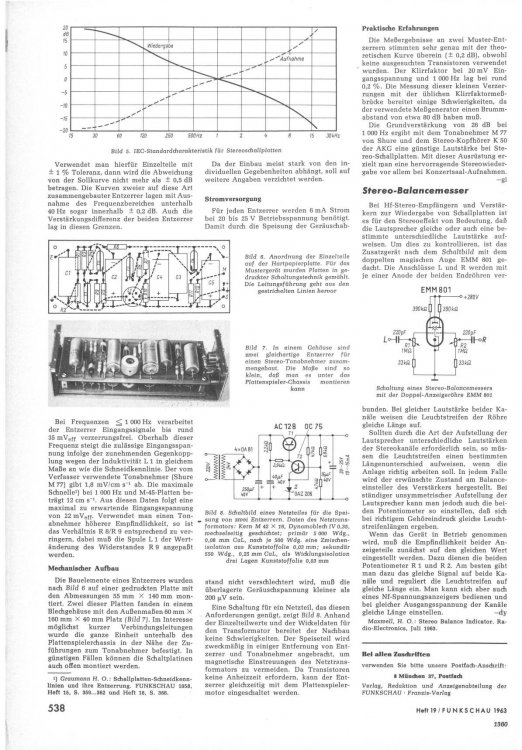

Схема корректора, применявшегося на RADIO RIM Munich:

Спойлер

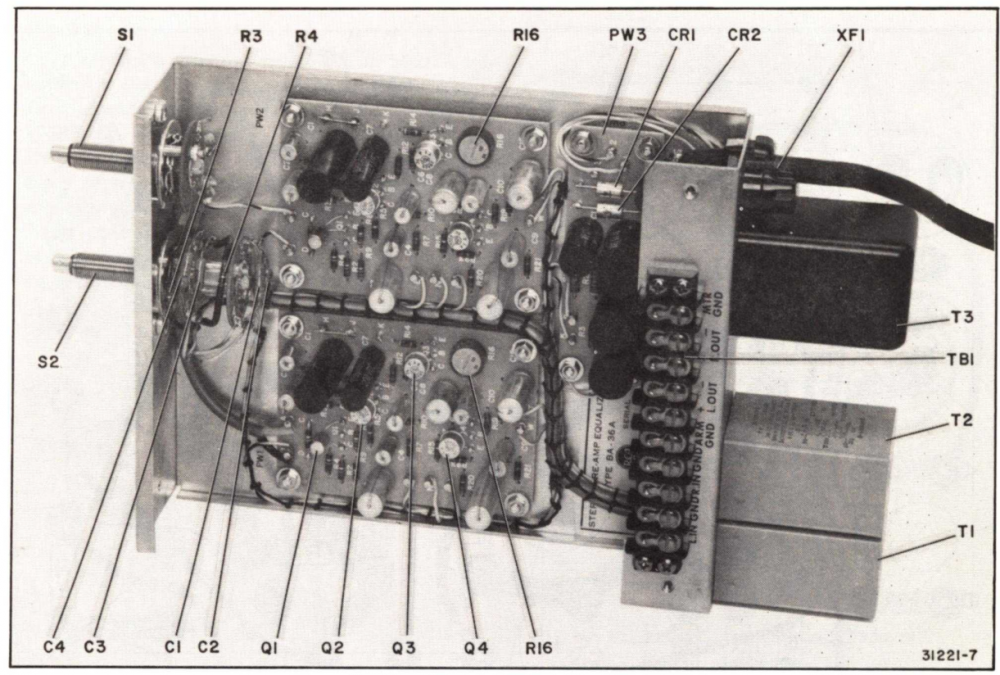

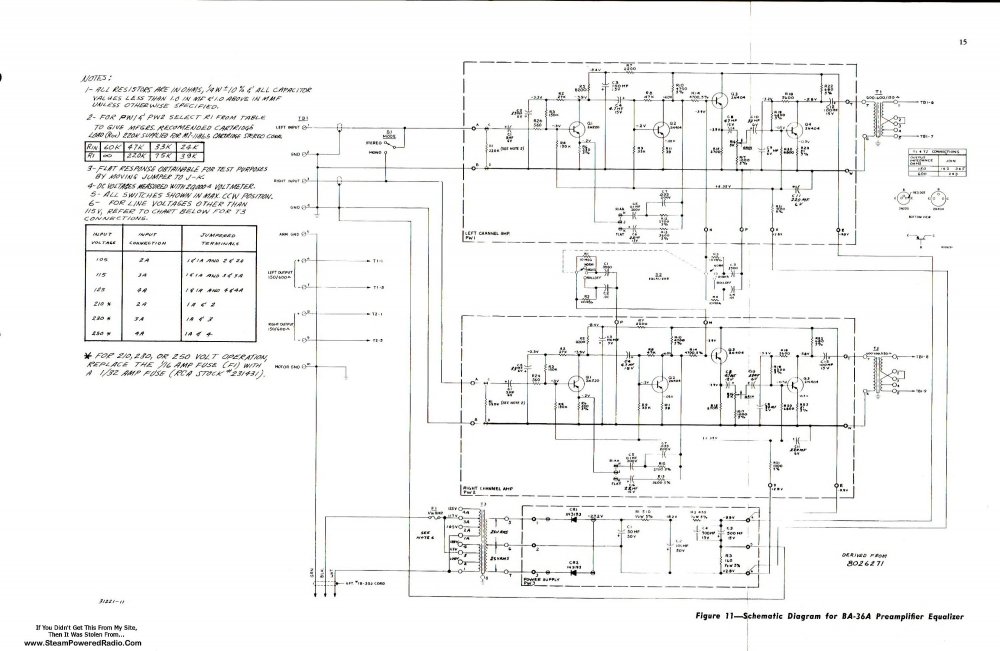

Студийный ( радиовещательный ) корректор RCA BA-36A. Корректор имел переключение МОНО-СТЕРЕО , и регулятор частотной характеристики:

Спойлер


38.jpg.c0bc61c885572e0a0fc314592e1fbbf0.jpg39.thumb.png.3b376b0ed5dc56ff904cb108f315ad3d.png40.thumb.jpg.202836adb085424e0c756ae25807561a.jpg

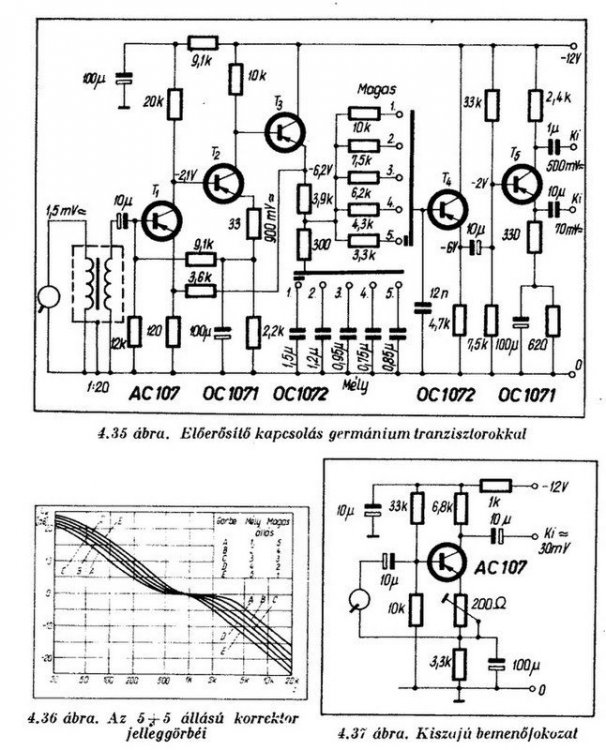

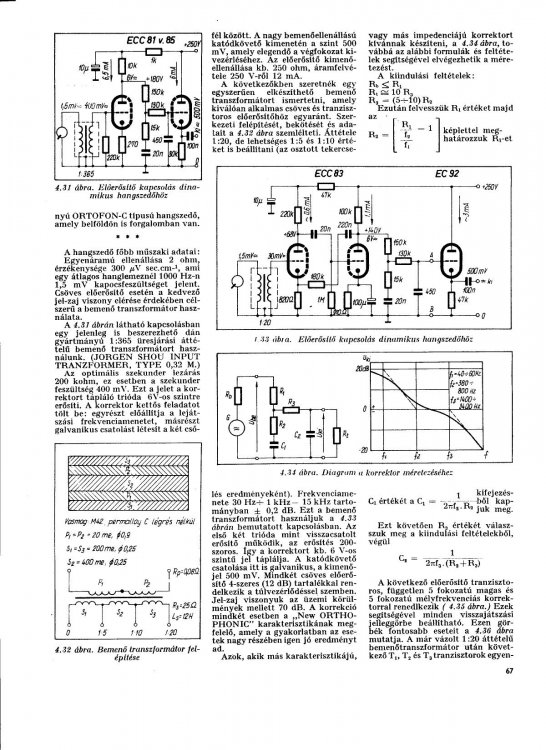

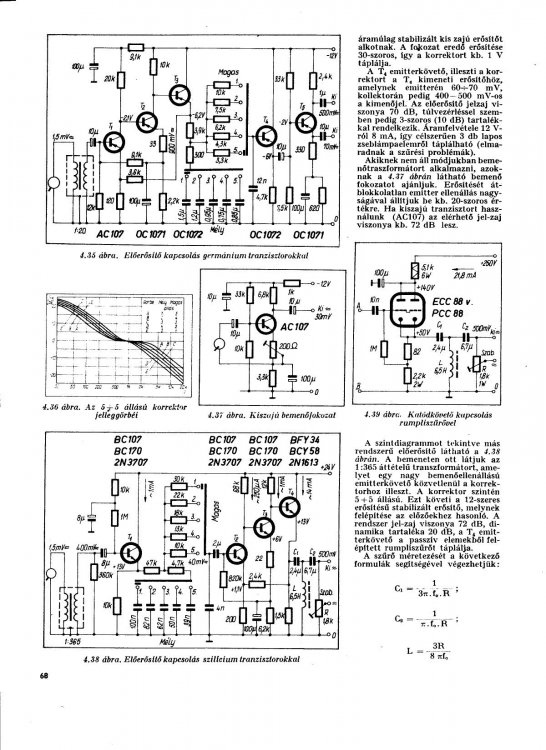

Корректор из венгерского журнала Радиотехника 1969 года. Схема с пассивной коррекцией и переключателями перегиба АЧХ:

Спойлер

41.thumb.jpg.ee63d58ace4d522f4f5199732533f7ef.jpg42.thumb.jpg.65b625a6be9fd94de8d51ce8b48fd325.jpg43.thumb.jpg.8ac2b2c1ac2bf300c36a51b2fcba9e79.jpg

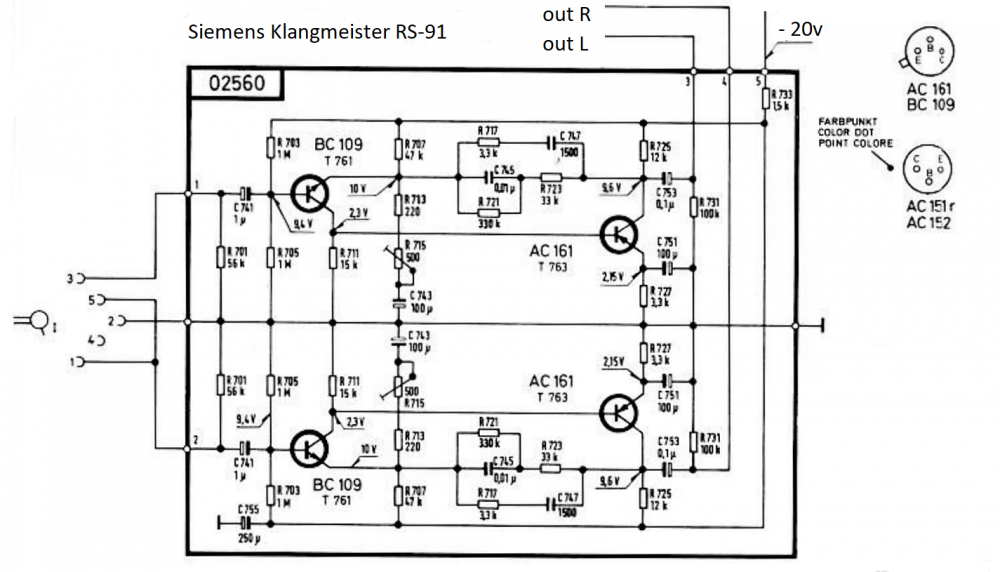

Корректор из ресивера Siemens Klangmeister RS-91. Кремний-германиевый:

Спойлер




Корректор усилителя Monarch SA-500:

Спойлер

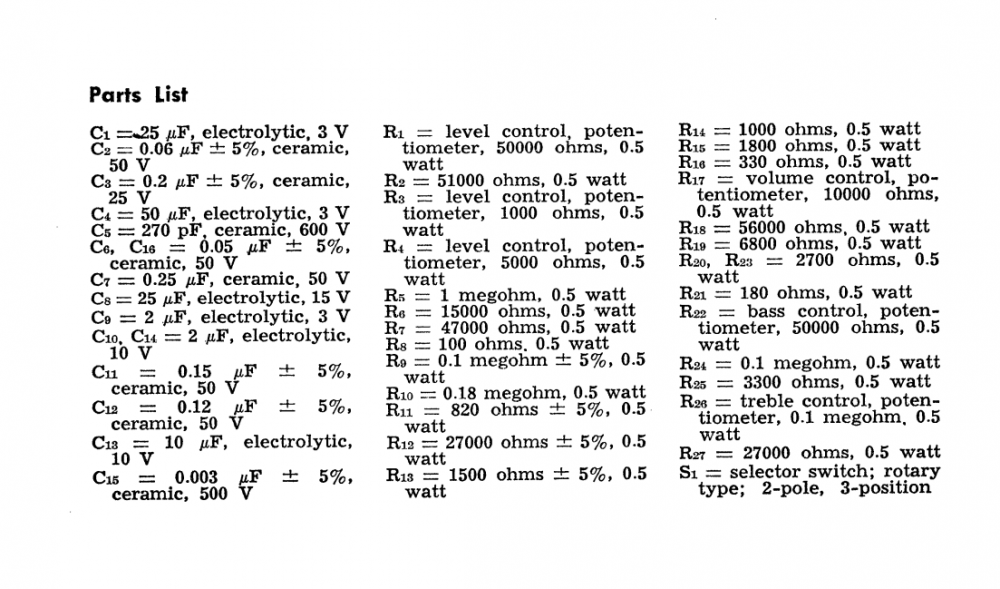

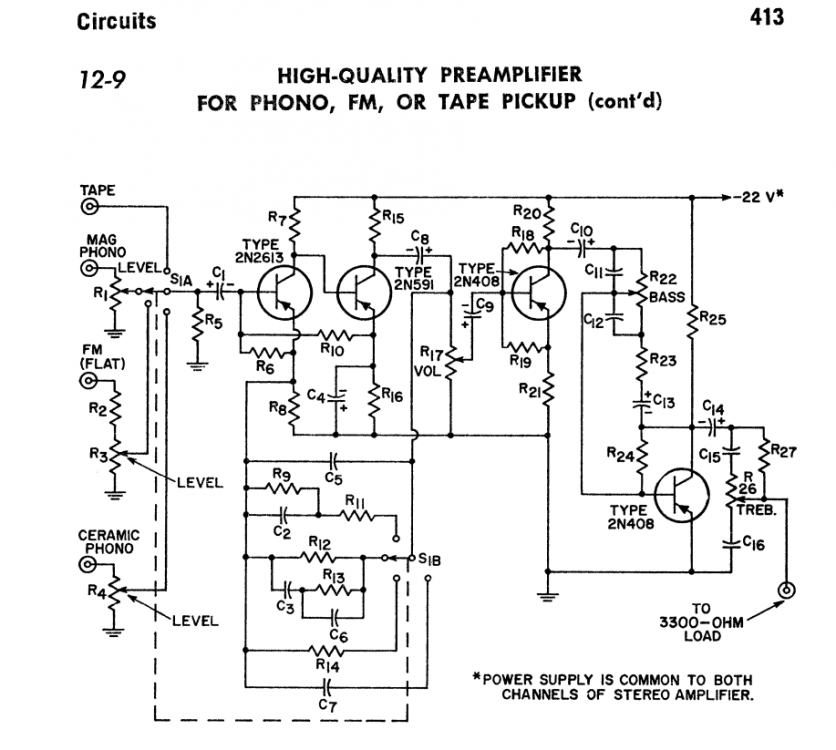

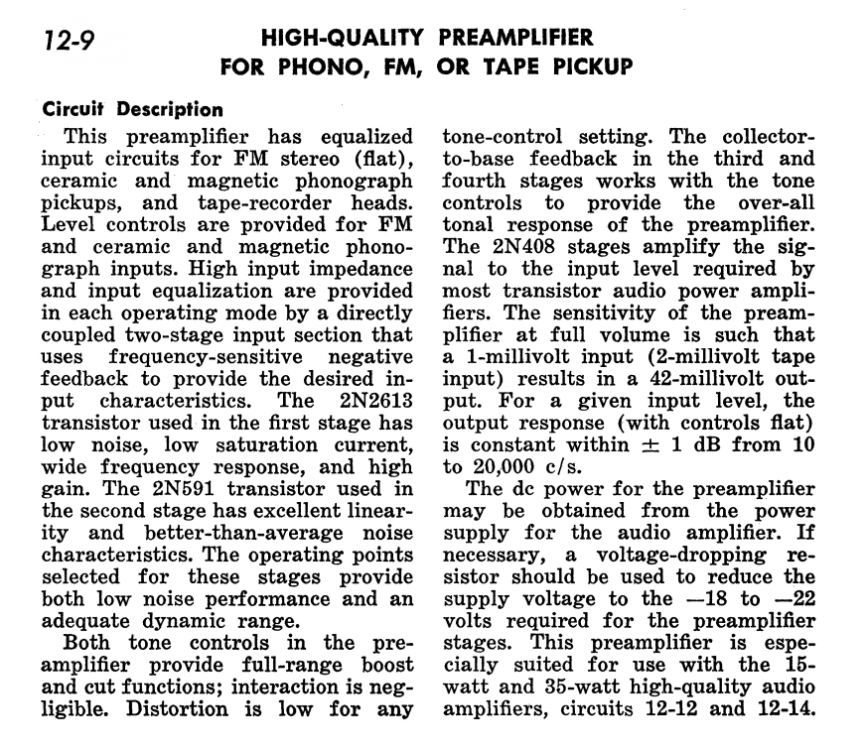

Преамп RCA , 1966 год . В составе преампа - фоно-корректор с тембро-блоком:



Спойлер

46.thumb.png.f80aedd207d3c6df00e9bbac3d0a6c04.png47.thumb.png.ef69447f354bc252e5ae2a847a850018.png48.thumb.png.475b537b85049d4d99f3ea247c06c0ed.png

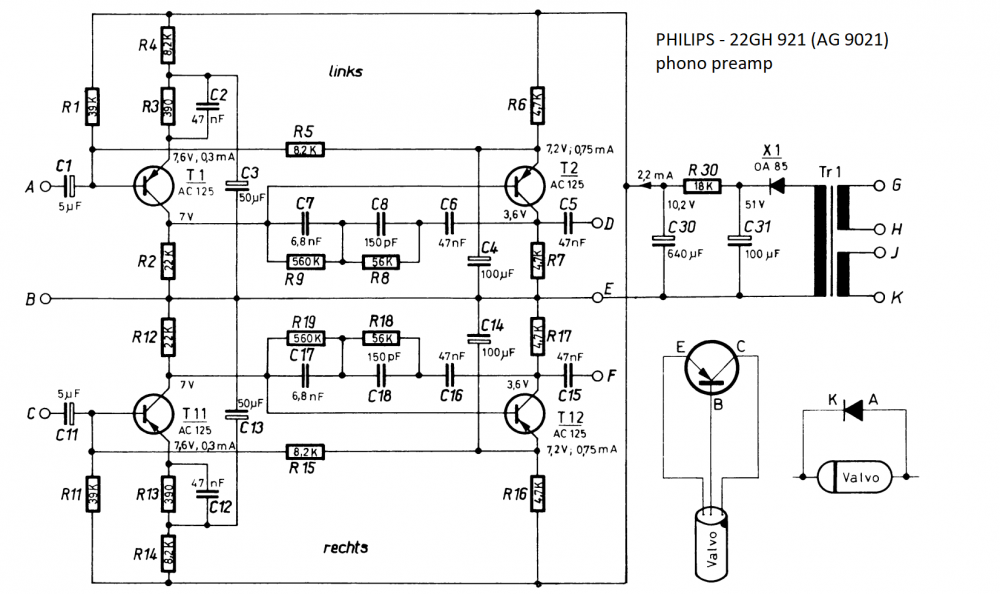

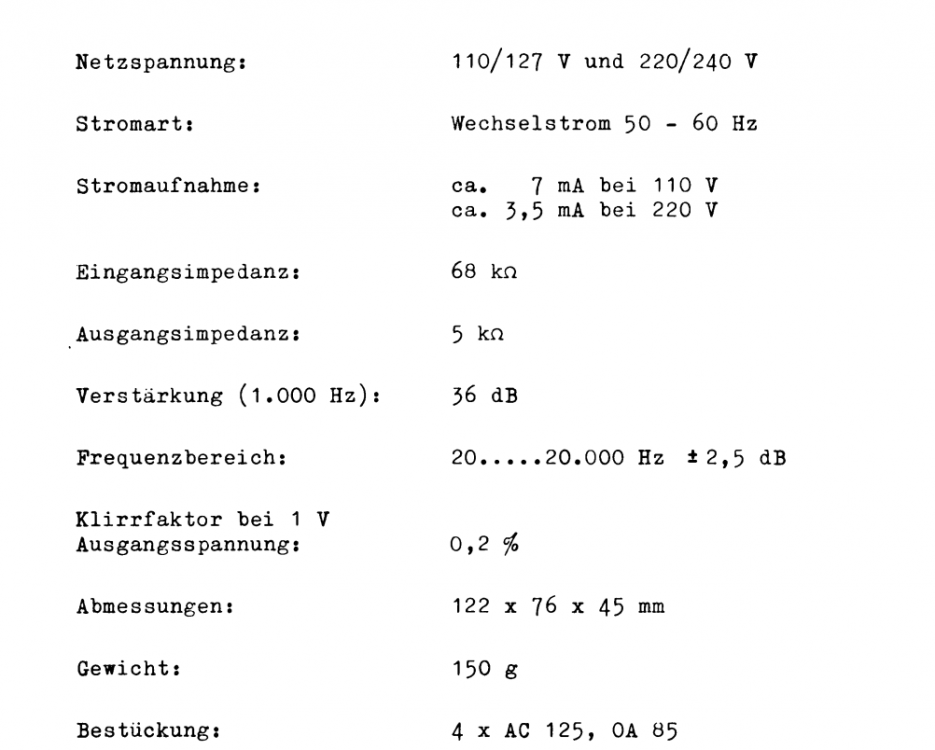

Фоно-преамп PHILIPS - 22GH 921 ( AG 921 ). 1968 год. Штатно устанавливался внутрь проигрывателей Филипс 230-й серии . Усиление 36 дб ( 1кгц ) . Если увеличить напряжение питания схемы , то можно изменить и номиналы резисторов для достижения усиления в стандартные 40 дб . Транзисторы серии АС-125 имеют максимальное напряжение на переходе коллектор-эмиттер 32 вольта:

Спойлер

49.thumb.png.7b64726ba9b9c856c85d14888bbd75b8.png50.thumb.png.5a1da154eada212b1d5dc4bede178544.png

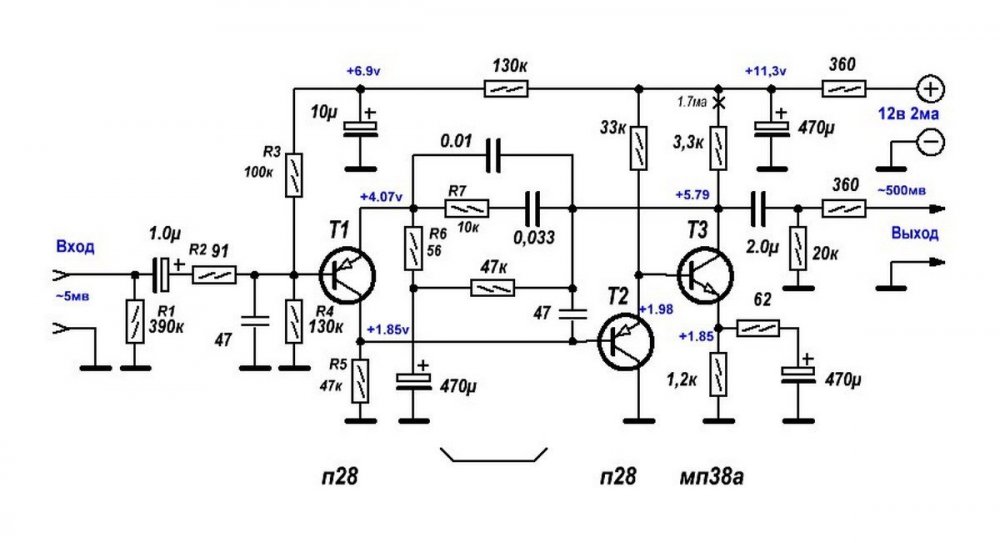

Фоно-преамп по схеме А.И. Беслика:

Спойлер

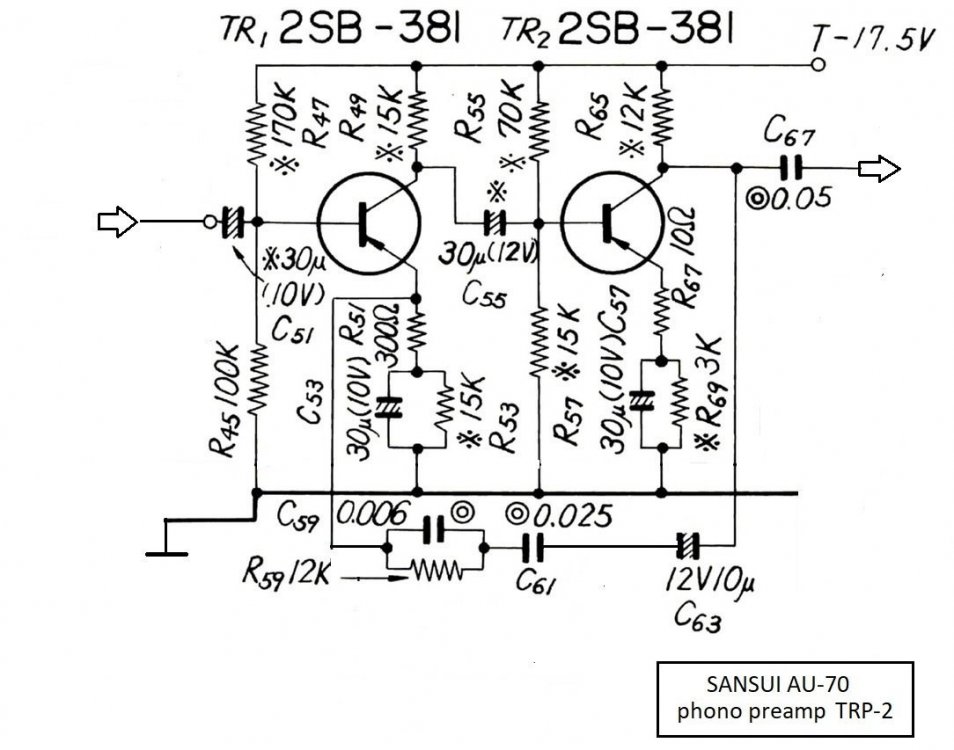

Фоно-преамп из усилителя Sansui AU-70. Сам усилитель был ламповым , а блок фоно-корректора был на германии:

Спойлер

52.thumb.jpg.79dce8d34e36813c5ddcdd57a6b82cd4.jpg53.jpg.7c8b76f84d6d6219c481dc89f23b0ff4.jpg

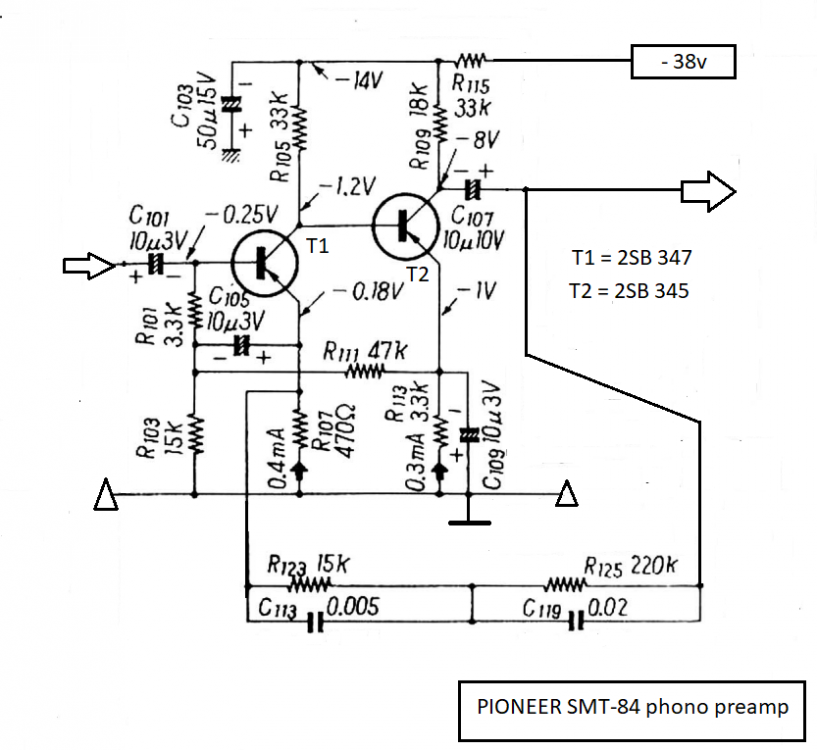

Корректор из усилителя PIONEER SMT-84:

Спойлер

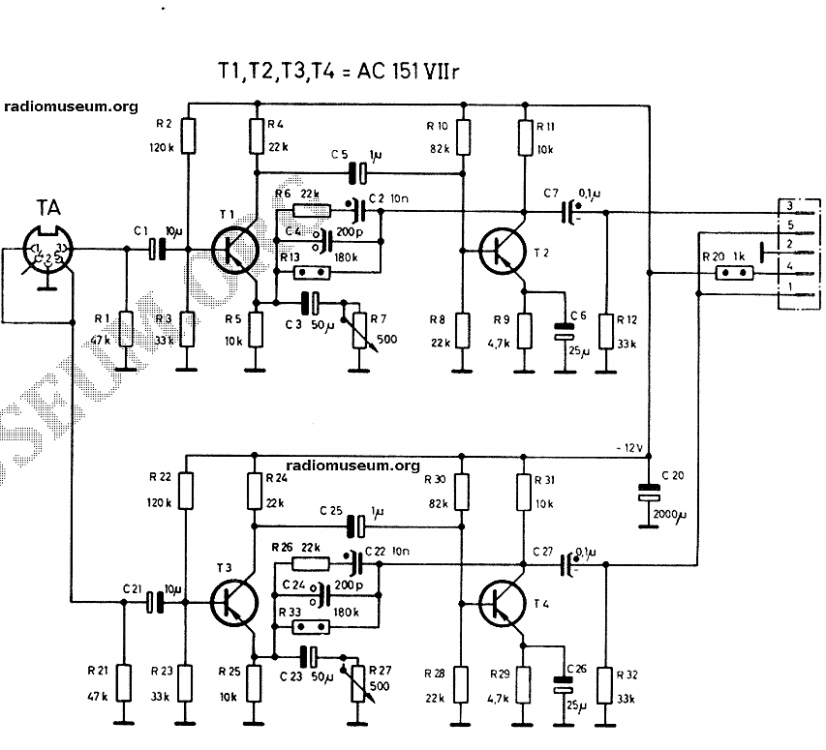

Корректор LOEWE Opta. Схема очень схожа со схемой DUAL TVV-42/43:

Спойлер

55.thumb.png.f946ce5e1e0b54b6f8ad838fe82375d3.png56.jpg.4d5684ea14b497360d703bb65fb8ea1c.jpg



  • Like (+1) 2
  • Thanks (+1) 3
Posted

Radio RIM - это не радиостанция, а фирма, изготовлявшая наборы для сборки - усилители, радиоприёмники и т.п. При правильной аккуратной сборке получались весьма неплохие результаты.

Posted
13 минут назад, Xрюн222 сказал:

Radio RIM - это не радиостанция, а фирма, изготовлявшая наборы для сборки - усилители, радиоприёмники и т.п. При правильной аккуратной сборке получались весьма неплохие результаты.


=============================================================================

===============

-----

https://www.radiomuseum.org/dsp_hersteller_detail.cfm?company_id=874

  • 4 months later...
Posted
54 минуты назад, Agats сказал:

такую же создать бы на лампах...

Пытаемся, но

Спойлер

Настоящих буйных мало - вот и нету вожаков.:smile-11:



  • Like (+1) 1
Posted
30 минут назад, Сергей А сказал:
30 минут назад, Сергей А сказал:

Тут только Philips AG921 выделяется способом подачи ОС. Как он работает ? Не делали ?

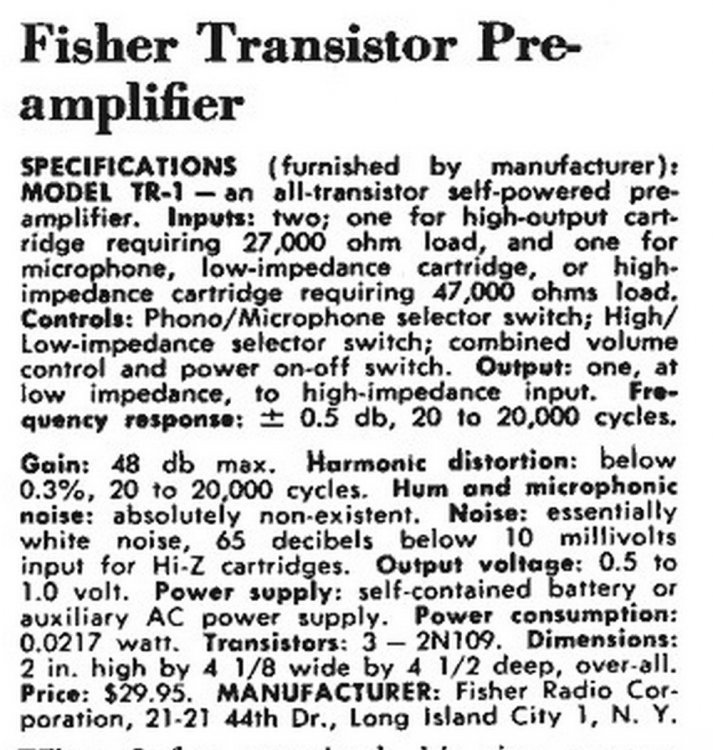

Не делал . На мой взгляд ( и слух ) - Телефункен-206 интереснее во всех отношениях . Или вот такой FISHER-TR-1 с разделённой коррекцией , 56-й год ( вот его хочу собрать  себе ) . Его полная схема показана в первом посте этой темы .
