Китаец на паралельных ГУ-29

ВАК

By ВАК
in Valve

 Share

Recommended Posts

  • Replies 89
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Материалы со старого АУДИОПОРТАЛА от Анатолия Манакова. Помню плотно с ним общались...хотел себе такой усилитель сделать...но руки не дошли...   SE Трансформатор на железе ОСМ-0,16 Железо

Юрий_Б
Юрий_Б

6Н26П сюда просятся.

Stan Marsh
Stan Marsh

Вместо 75к ставим 10к, оставляем SRPP, в катоды 390...430, всё.

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted
5 минут назад, ВАК сказал:

Ну 6н3п я менять не собираюсь.

Да, хоть лампа и очень странная. Специфическая. Что же до корпуса, тут китайцы немного подтянулись, раньше был жуткий силумин с песком и стальной стружкой, но и теперь я бы не рискнул сверлить отверстия, если что.

ВАК Community Regular

ВАК

Posted
  • Author
Posted

Да тут и сверлить думаю ничего не надо. Блюпуп копеечный мне без надобности. Вон, вижу, релюшкой перекидывается вход.

yroxi Community Regular

yroxi

Posted
Posted
2 минуты назад, Stan Marsh сказал:

, но и теперь я бы не рискнул сверлить отверстия, если что.

Давно уже купил китайца (у нашего продавца) по распродаже, почти даром, из за корпуса из нержавейки. Корпус отличный, но сверлить дырки, пытка!  Обычного, свежезаточенного сверла, на несколько оборотов хватает и опять точи. Спец сверла по нержавейке китай, не намного лучше, наши хороши, но стоят не хило...

ВАК Community Regular

ВАК

Posted
  • Author
Posted
6 минут назад, Юрий_Б сказал:

А кондер коричневый похоже беременный.

Обман..как у Райкина..оптический

Кружка Local

Кружка

Posted
Posted
1 час назад, ВАК сказал:

Сразу убрал косяк, то ли был, то ли при доставке оторвался.

То, о чём упоминал уже не однократно: качество металла используемое в панельках/разъёмах.

ВАК Community Regular

ВАК

Posted
  • Author
Posted

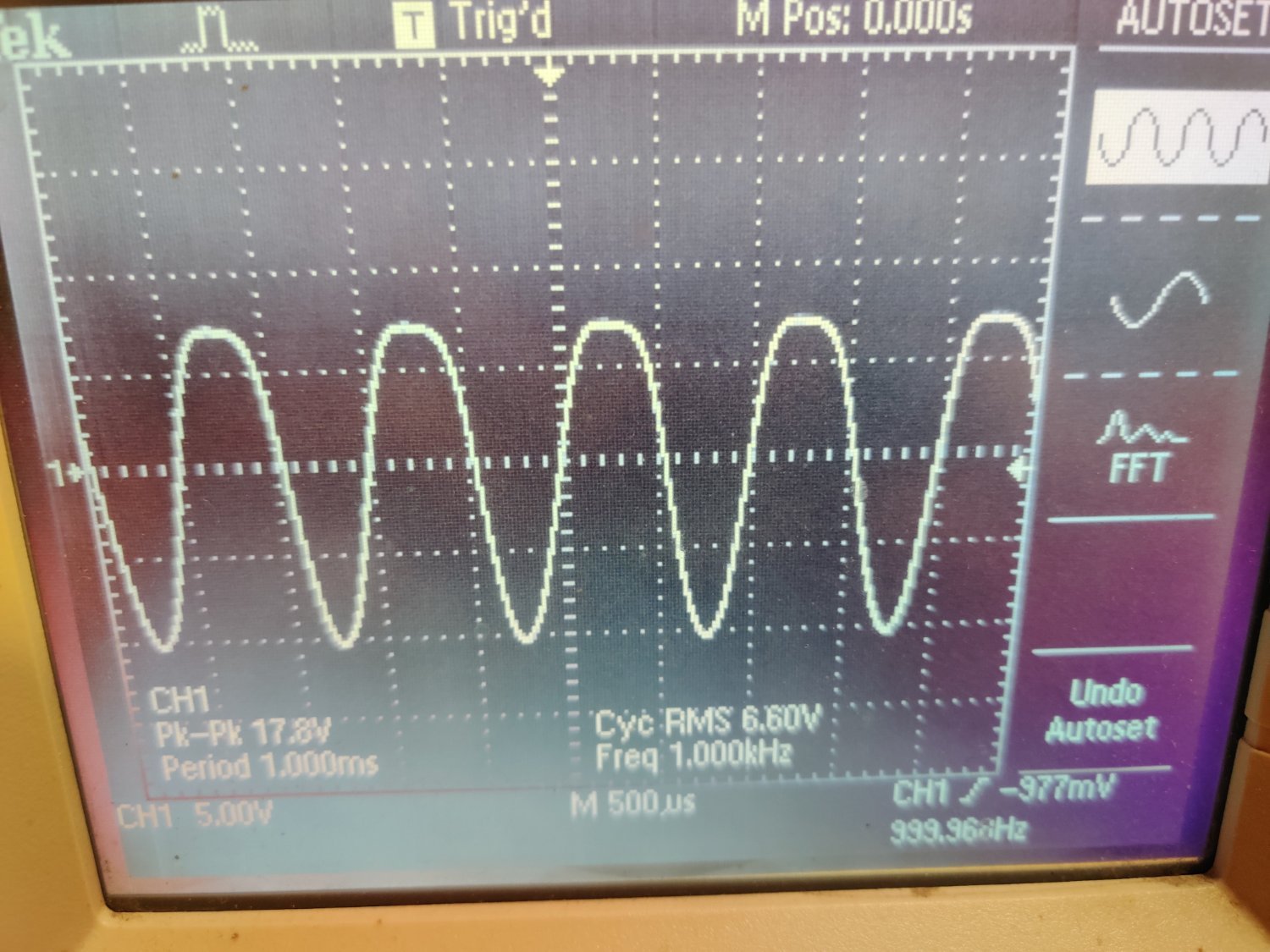

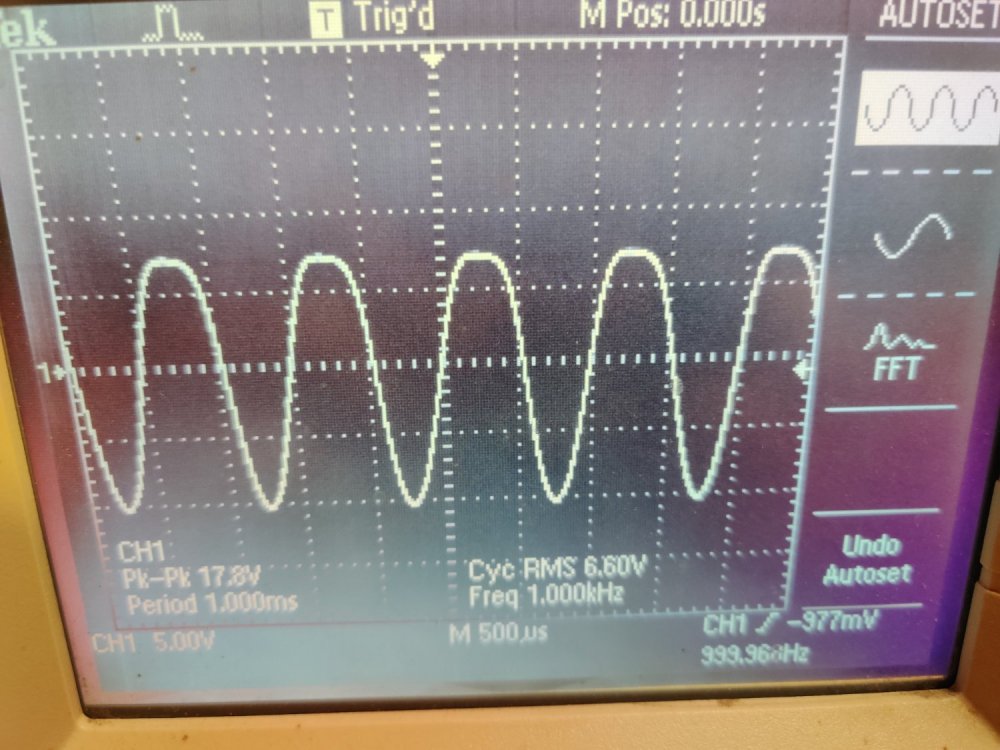

Нашел новые 75-го года 6н3п-Е. Намерил до ограничения 4.3 вата на 8 ом. Ниже, через дробь левый и правый каналы. А как лечить несимметричное ограничение?



alex2203 Proficient

alex2203

Posted
Posted
10 часов назад, yroxi сказал:

но сверлить дырки, пытка!

Купил 4 шт. Dewalt не дешево, одно сразу в утиль,(не просверлило ни чего) 3 через несколько дырок (именно дырок), в утиль, подделка за большие деньги,  ( для сверла которое стоит больше 200р.) У дедушек которых становится все меньше и меньше наши СССР, сталь Р18 грызет на ура.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 часов назад, Юрий_Б сказал:

6Н26П сюда просятся.

Может в нормальную вещь они бы и попросились, но не сюда. Да и цены на них не слишком адекватные.

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted

"Но "двурогие", пока я обхожу стороной.."

А зря, тем более ВТ для РР в пентоде/тетроде уже есть.



Юрий_Б Local

Юрий_Б

Posted
Posted
8 минут назад, CHEL_EV сказал:

Зря. Надо брать.

Так я взял в прошлом году, одну поставил лампомер, пара с ГУ-72 трудится, 4 впрок.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 часов назад, ВАК сказал:

А как лечить несимметричное ограничение?



Сначала определить, кто ограничивает.

  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
  • Author
Posted

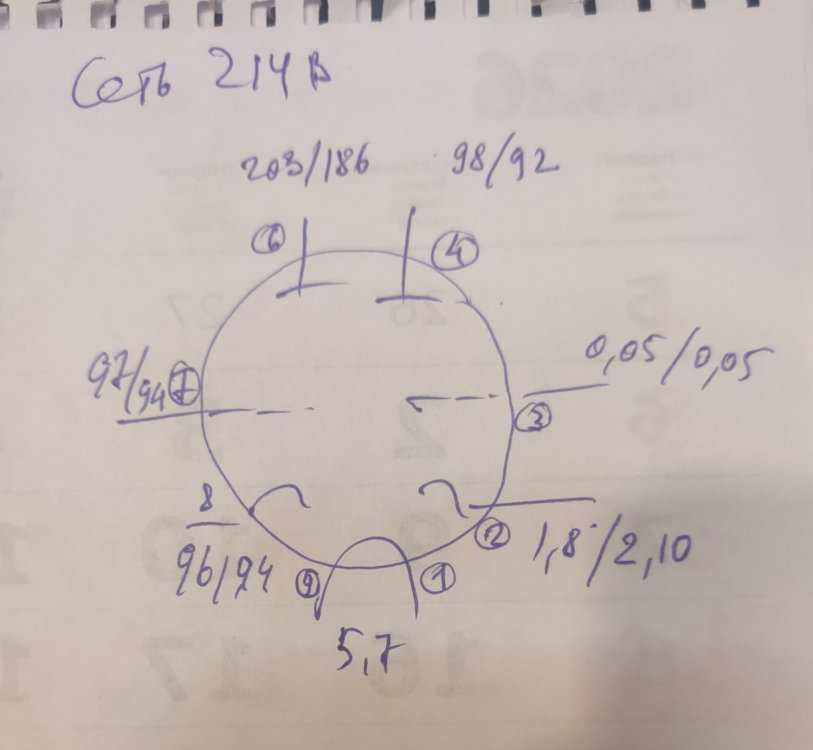

Путем перестановки несколько 6н3п пропала эта несимметрия в одном канале. Разница в катодах получилась несколько десятых вольта. Собираем, греем, начинаем слушать. Через недельку посмотрим его на SpectraPlus.

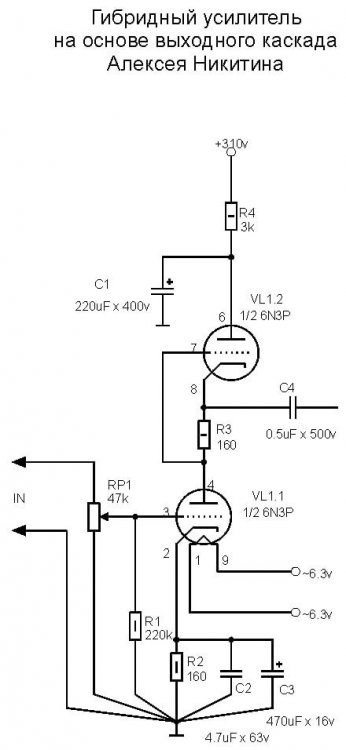

Выходной каскад стандартный, ООС со вторички ТВЗ через 27к на катод первой лампы. Только вот что-то не видно емкости в катоде.

ВАК Community Regular

ВАК

Posted
  • Author
Posted

И еще наш уважаемый коллега посоветовал убрать 1 ком в аноде верхней лампы. Я как то не обратил внимания, а действительно, а что он там делает? Шума добавляет?

А через недельку попробую отрегулировать КНИ катодыми резисторами, обратной связью. Подоткнуть емкость в катод первой лампы, увеличить емкость в катоде ГУ-29. Попробовать красные АЛ-307 в катоды

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Антивозбудный.



1 час назад, ВАК сказал:



Выходной каскад стандартный, ООС со вторички ТВЗ через 27к на катод первой лампы. Только вот что-то не видно емкости в катоде.

Это схема из первого сообщения? В катоде первого каскада?  А зачем там конденсатор? С ним ООС не будет.





  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
  • Author
Posted

Да. На первой странице. Много видел схем, правда не SRPP, а обычный триод. Там стоит конденсатор. Это разные вещи?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, ВАК сказал:

Да. На первой странице. Много видел схем, правда не SRPP, а обычный триод. Там стоит конденсатор

В схеме туда заведена ООС, с конденсатором её просто не будет. Так понятно?

Stan Marsh Mentor

Stan Marsh

Posted
Posted

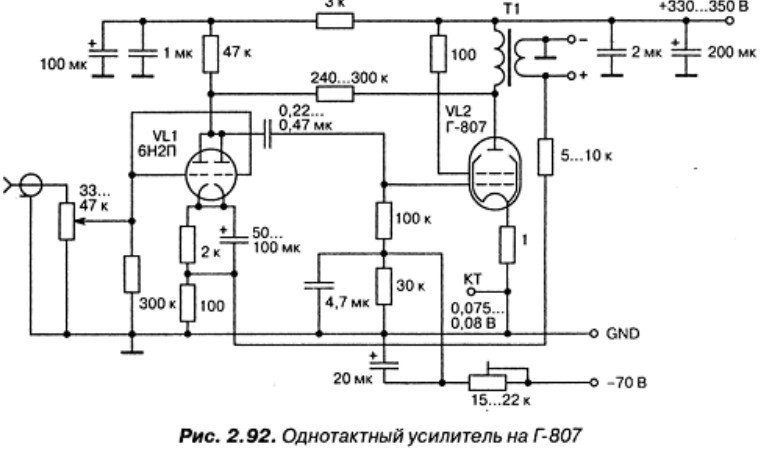

Вот в этой видите нешунтированный резистор? 100 Ом, который? Вот он вместе с резистором 5...10 кОм образует делитель ООС. Которая подаётся со вторичной обмотки в катод. А цепочка 2 кОм||50...100 мкФ прозрачна для сигнала. Если опять непонятно, то примите на веру.
