Recommended Posts

Posted
13 часов назад, ВАК сказал:

Подвернулся данный аппаратик за смешные деньги. Не мог пройти мимо. Ну и традиционно-есть что улучшить, заменить?

https://aliexpress.ru/item/1005009182419739.html?sku_id=12000048220831521&spm=a2g2w.productlist.search_results.1.374c3818GEuETM

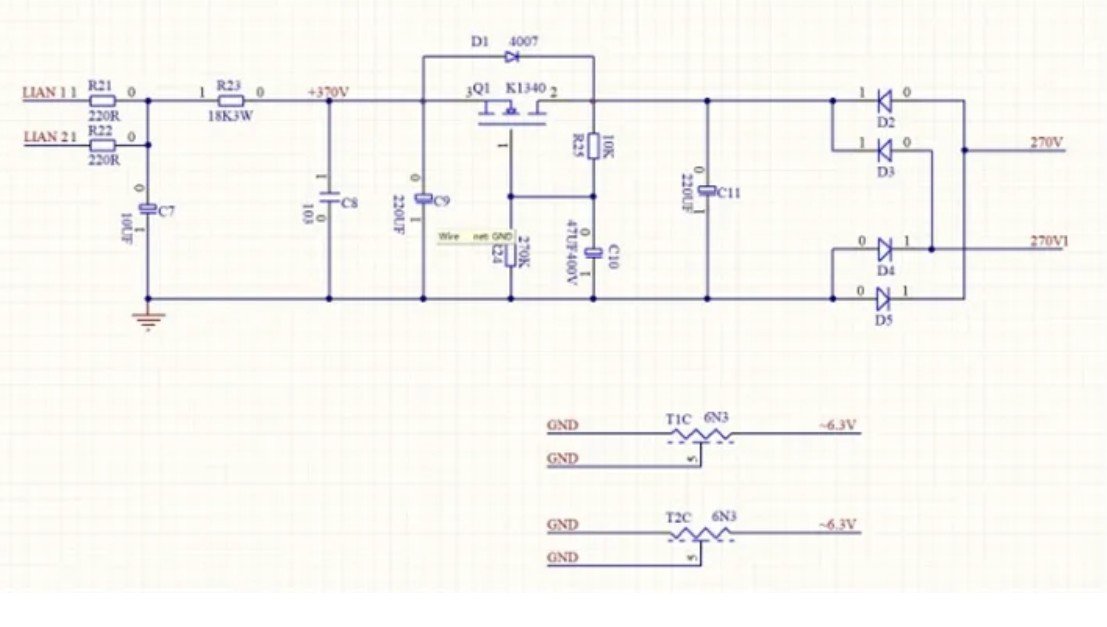

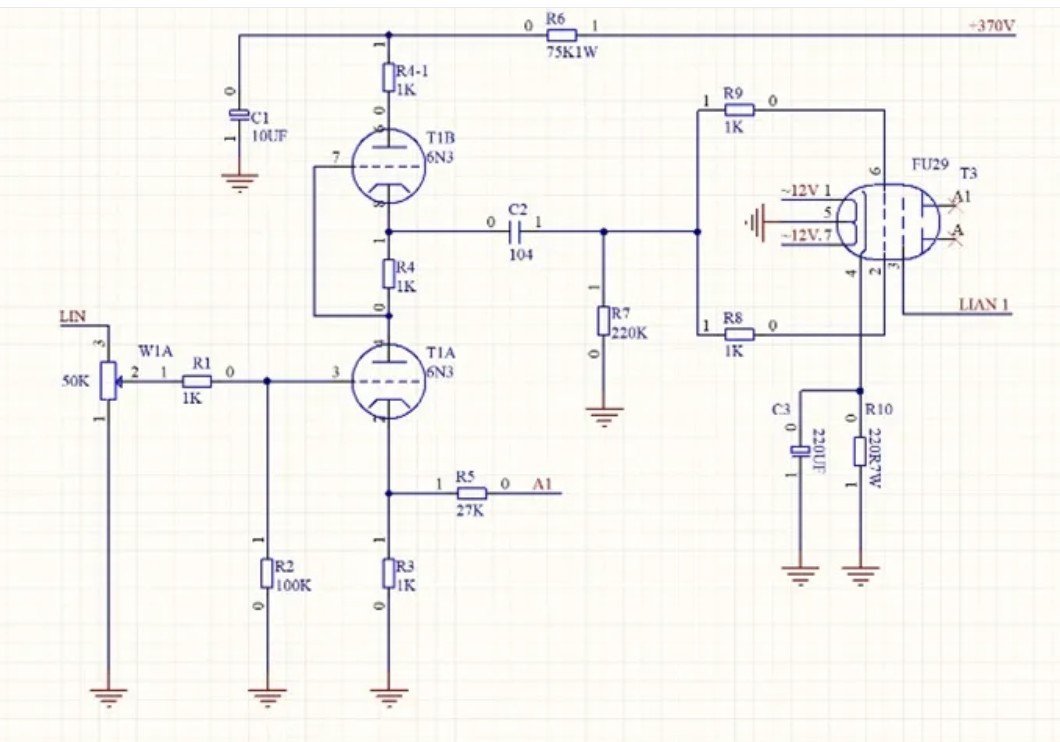

Снимок экрана 2026-01-25 215748.jpg

Возможно емкости конденсаторов С1,С2,С3, так же на фото установлена 6Н2П, на схеме показана 6N3, а это если не ошибаюсь наша 6Н3П, если туда все же ставится 6Н2П, я бы перепроверил и пересчитал схему, так же уверен, что унч нужно будет настраивать

P.S. если и ставить 6Н3П, то стоит поискать с индексом «И»

  • Thanks (+1) 1
Posted

А правда, что у Вас стоит 6Н2П или 6Н3П? Лампы то с разной цоколёвкой.

И R4-1 для чего китайцы поставили?

R6 на 75к это сильно 😂, могут

С2 - можно чуть побольше поставить, к примеру 0.22мкф (224)

  • Like (+1) 1
Posted

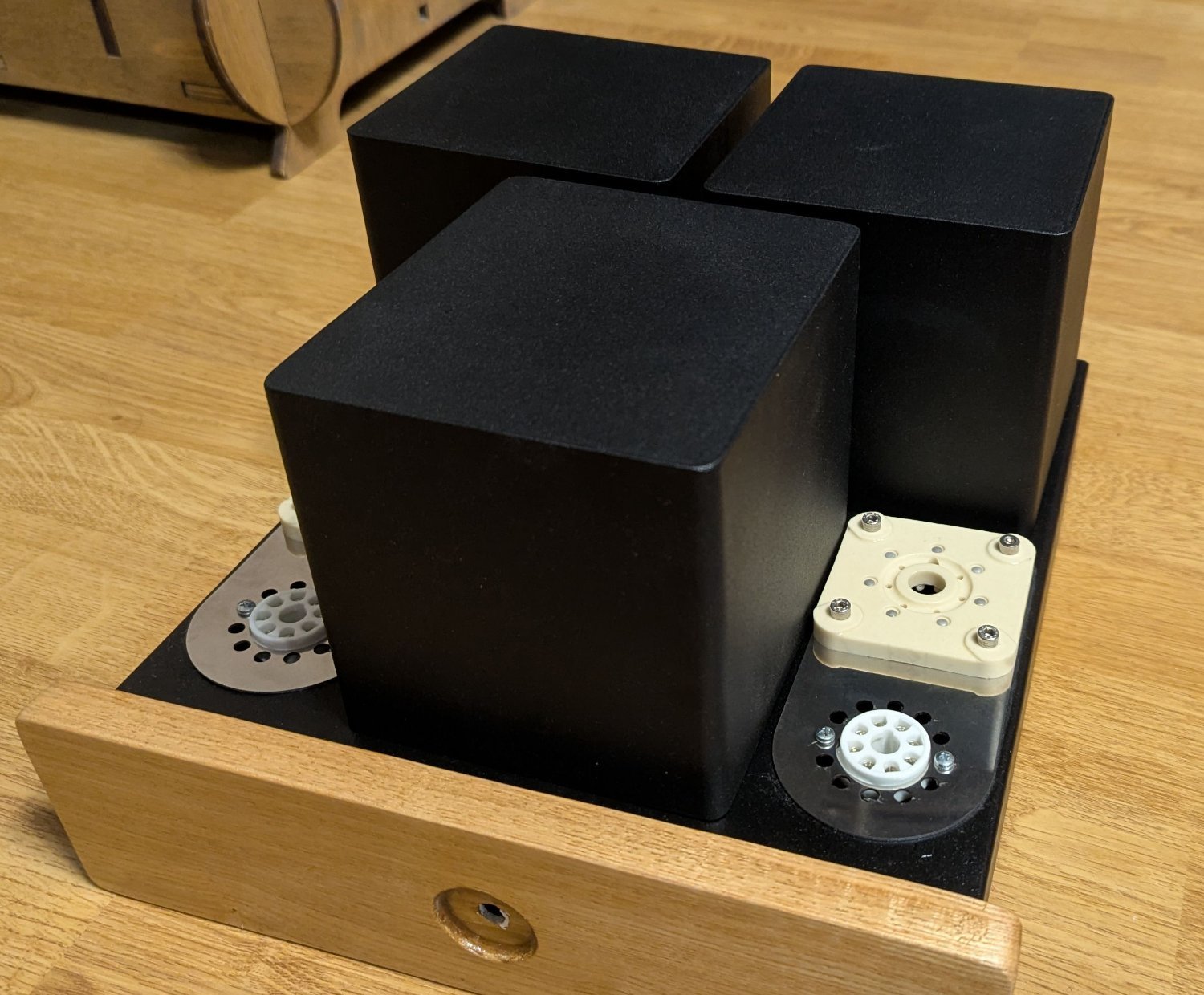

Был бы чёрный, купил бы только из-за корпуса и в нем пушпулл на ГМИ-6 собрал бы. :smile-55:

  • Smile 1
Posted
9 часов назад, ВАК сказал:

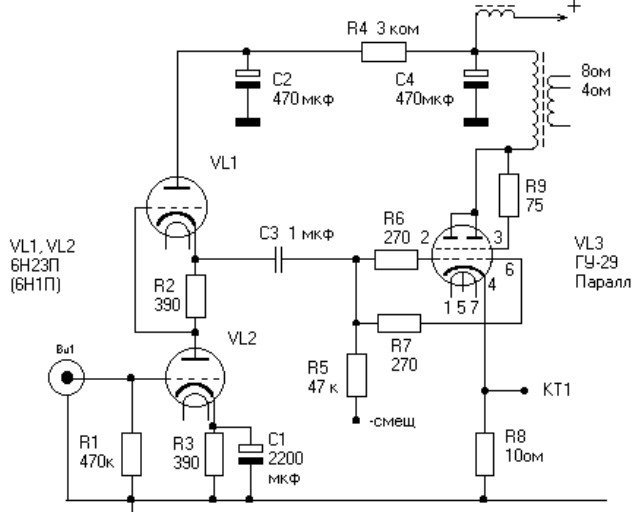

Снимок экрана 2026-01-28 181128.jpg

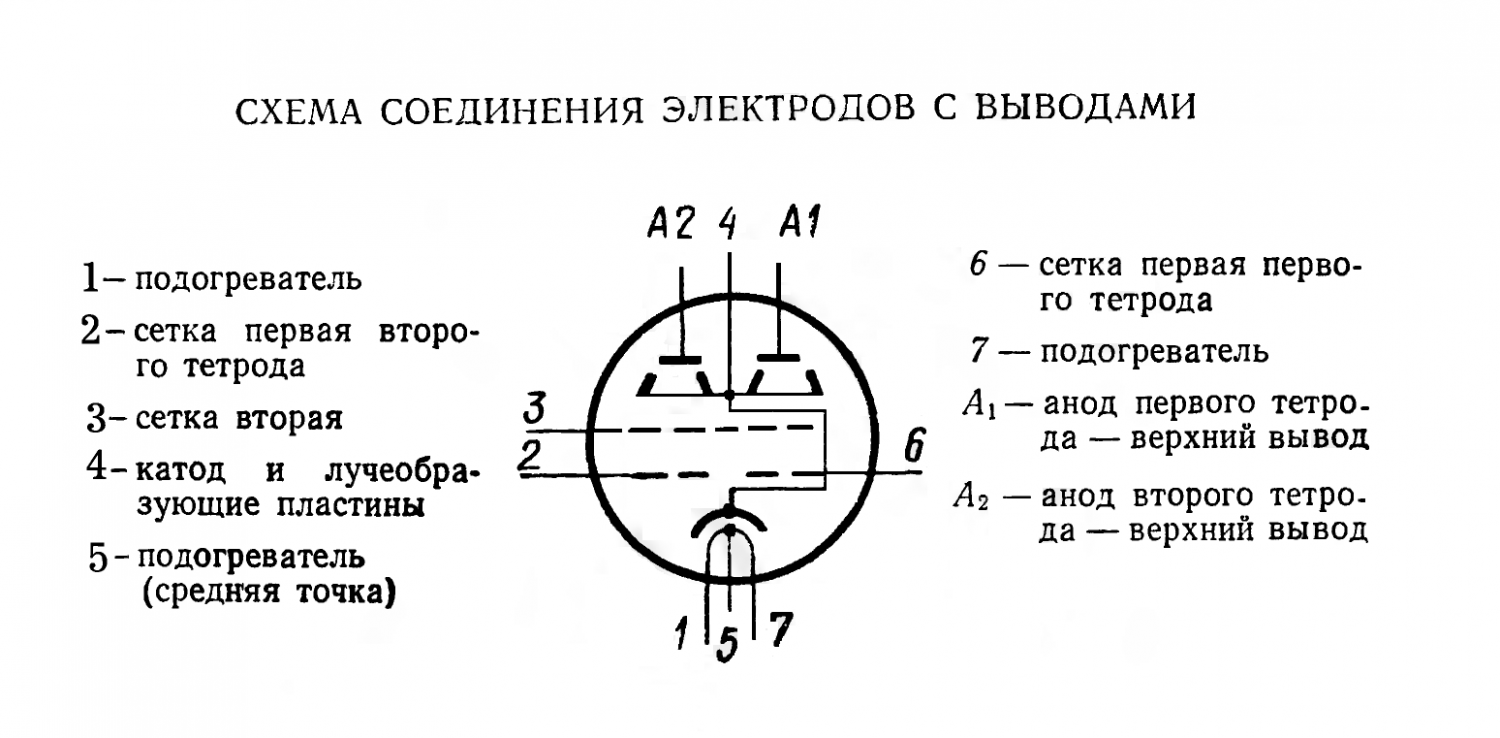

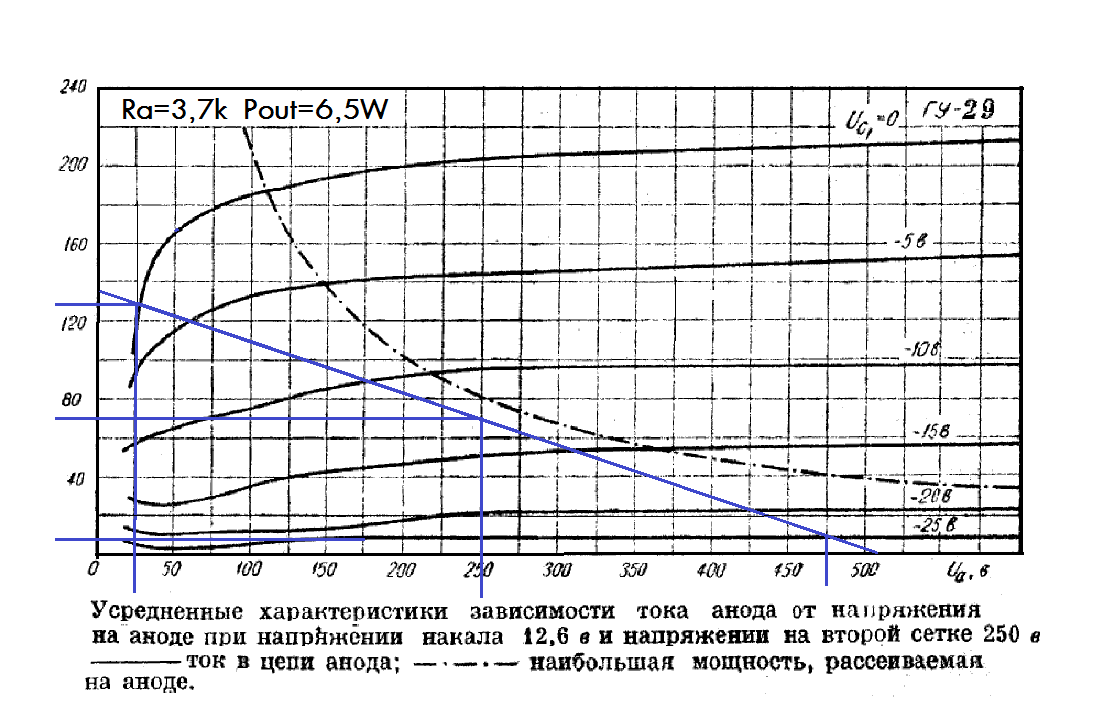

ГУ-29 исеетеерные ВАХ в триодном включении. Поэтому если делать корректно, то только в тэтродном включении. Вечером скину корректную схему...

  • Like (+1) 1
Posted

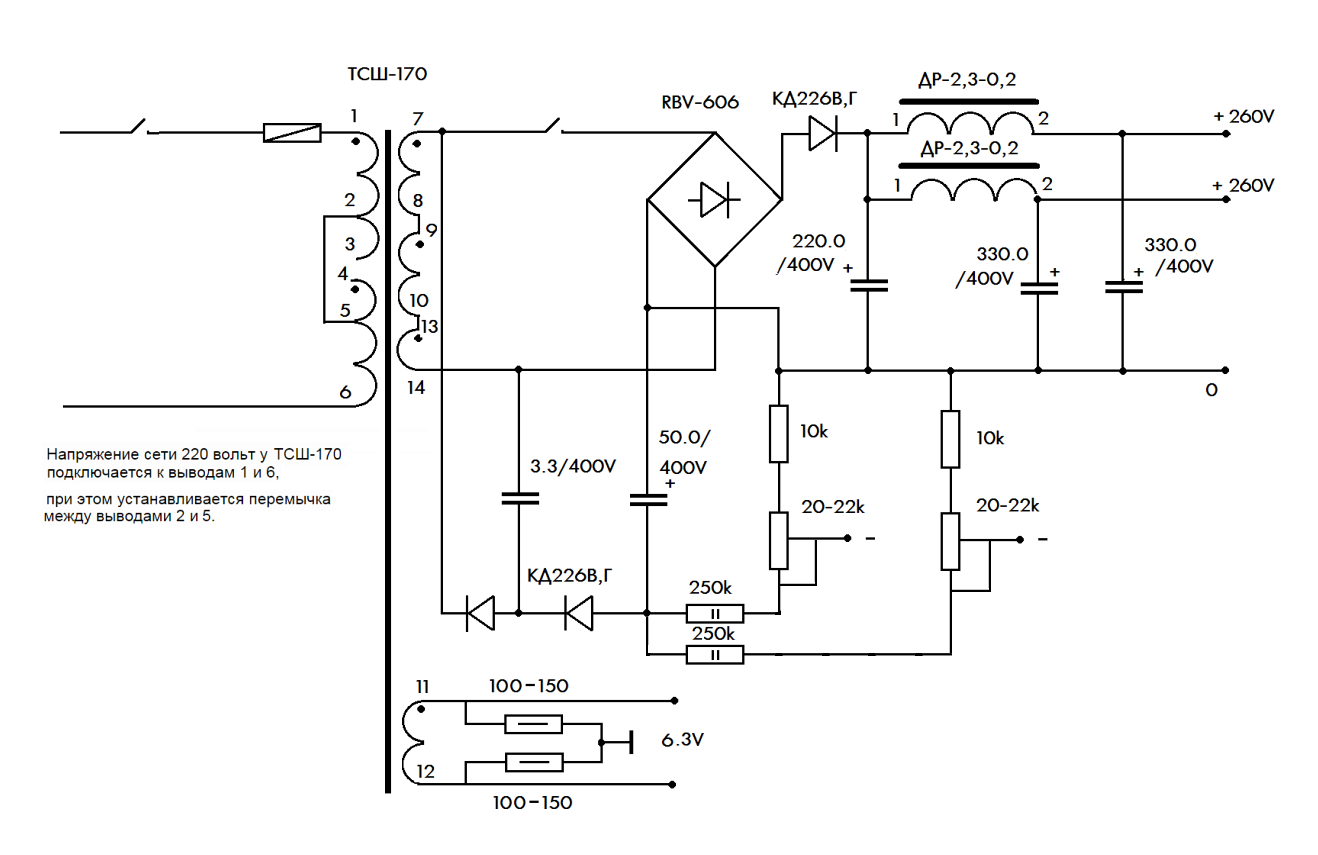

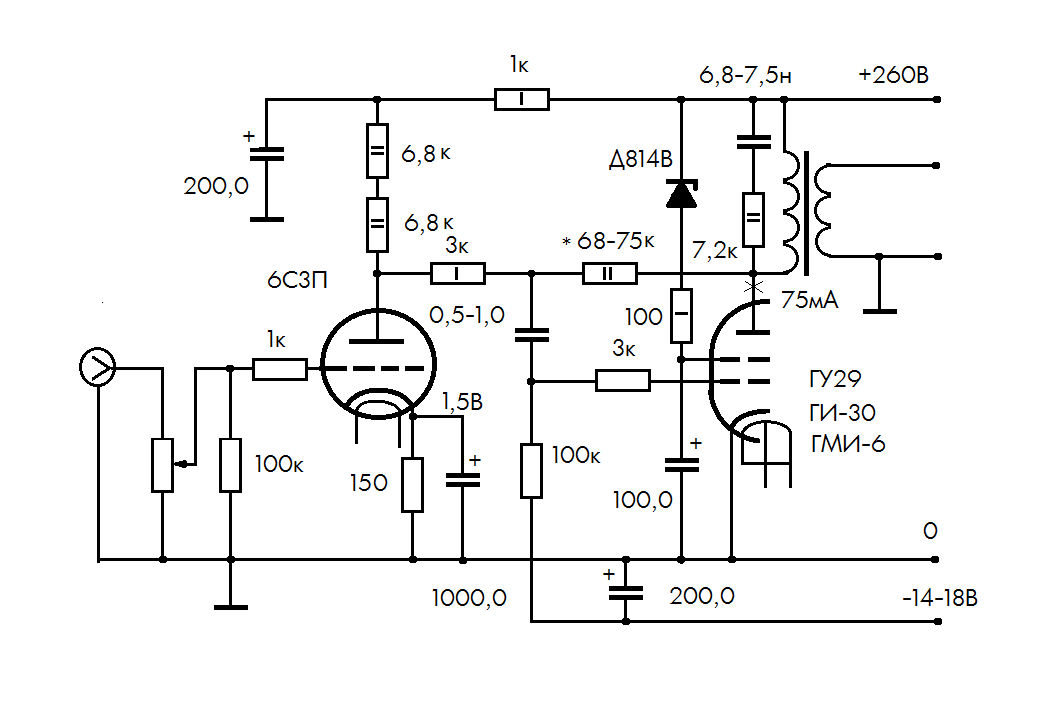

Материалы со старого АУДИОПОРТАЛА от Анатолия Манакова. Помню плотно с ним общались...хотел себе такой усилитель сделать...но руки не дошли...



SE Трансформатор на железе ОСМ-0,16
Железо 32х40
Окно 55х19
Габариты намотки 49 * 15
------------------

ГУ-29, ГИ-30, ГМИ-6 в тетродном вкл.
Ra=3,4k без учёта активных сопротивлений обмоток.
--------------------

ПЕРВИЧНАЯ ОБМОТКА ( 1 )
провод 0,25 в изоляции 0,3.

Первичка слой 145 витков
Секция 5 слоёв по 145 витков 775 витков.
Количество секций 4, 2900 витков
---------------------------

ВТОРИЧНАЯ ОБМОТКА ( 2 )

Ra-3,4k /8 Ом Ктр=21
вторичная обмотка для нагрузки 8 Ом 134 витка.
Два слоя по 67 витков, провод 0,64-0,65, в изоляции 0,7

Ra-3,4k/ 4-16 Ом. Ктр=29,5
Вторичная обмотка 4, 16Ом.
в слое 98 витков провод 0,4, в изоляции 0,45,.
два слоя по 98 витков.


Мотать 1-2-1-2-1-2-1

Секции первички последовательно,
секции вторички -параллельно для 8 и 4 Ом.
Для 16 Ом параллельно-последовательно.

Зазор.
при токе покоя до 80мА ---- 0,14

габарит намотки для нагрузки 8 Ом.
20 слоёв провода 0,3 - 6мм
20 слоёв кальки 0,05 - 1мМ
6 слоёв провода 0,7 - 4,2мМ
11,2 мМ высота намотки.

Коэф вспучивания 1,3.
11,2Х1,3=14,6

габарит намотки для нагрузки 4,16 Ом.
20 слоёв провода 0,3 - 6мм
20 слоёв кальки 0,05 - 1мМ
6 слоёв провода 0,45 - 2,5мМ
9,5 мМ высота намотки.

Коэф вспучивания 1,4.
9,5*1,4=13,3
=====





  • Like (+1) 3
Posted

Благодарю! Как раз есть пара 6С3П-ЕВ. Понравилась реализация напряжения  смещения.

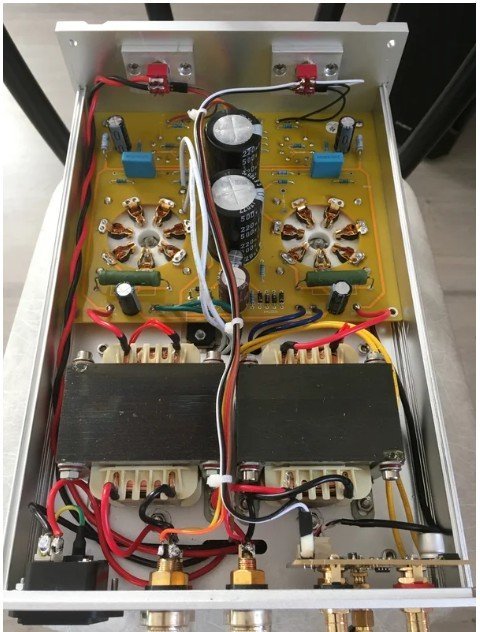

Снимок экрана 2026-01-29 183825.jpg

Posted
20 часов назад, U.L.F. сказал:

Был бы чёрный, купил бы только из-за корпуса и в нем пушпулл на ГМИ-6 собрал бы. :smile-55:

Дима, у Ахмеда (Лаконик) есть корпус. На авито видел. Тоже есть мысли, но - ГУ-32.

Простите за ОФФ.

  • Like (+1) 1
Posted
2 часа назад, Климентий сказал:

Материалы со старого АУДИОПОРТАЛА от Анатолия Манакова

А вторая половинка ГУ-29 будет в роли запасной или можно запаралелить?

Posted
2 часа назад, ВКН сказал:

Дима, у Ахмеда (Лаконик) есть корпус. На авито видел. Тоже есть мысли, но - ГУ-32.

Простите за ОФФ.

Костя, у меня такой в процессе долгостроя. Всё времени не хватает чтоб добить.


  • Like (+1) 1
  • Smile 1
Posted
23 часа назад, Stan Marsh сказал:

У китайцев и РР есть в таком виде. Ну, за эти деньги можно заказать нормальный корпус.

Да, наверное... Но тут ещё и горстка каких-никаких деталек впридачу.

Posted
1 час назад, ВАК сказал:

А вторая половинка ГУ-29 будет в роли запасной или можно запаралелить?

Если для SE то параллелить конечно. Но в раскачку всё-таки 6Н23П-ЕВ было бы помузыкальней, чем 6с3П.(ИМХО)

  • Like (+1) 1
Posted
6 часов назад, U.L.F. сказал:

Если для SE то параллелить конечно. Но в раскачку всё-таки 6Н23П-ЕВ было бы помузыкальней, чем 6с3П.(ИМХО)

Это как вы так решили? Вы собирали эту схему 6с3п + гу29?

Яидал конкретную схему... Кому хочется всегда сможет самостоятельно менять лампы на те какие считает нужными... А так можно бесконечно коллеге советовать менять лампы... И в результате он ничего не сделает...



Posted
8 часов назад, ВАК сказал:

А вторая половинка ГУ-29 будет в роли запасной или можно запаралелить?

Параллелить то можно.... Главное чтоб Ra ТВЗ соответствовало лампе...

Я не знаю какой твз у вас...

Posted
12 часов назад, Климентий сказал:

Это как вы так решили? Вы собирали эту схему 6с3п + гу29?

Яидал конкретную схему... Кому хочется всегда сможет самостоятельно менять лампы на те какие считает нужными... А так можно бесконечно коллеге советовать менять лампы... И в результате он ничего не сделает...



Я просто знаю возможности и одной и другой , 6с3п как то не оставила сильного желания использовать ее в дальнейшем, сухая она какая то и безжизненная на мой вкус. Из семейства триодиков 6с... Очень хорошо звучат 6с15П, но задешево их сейчас уже не найти.

А про то   кто что сделает или не сделает, мне вообще неинтересно. Всего лишь свое мнение высказал. Нельзя?



Posted

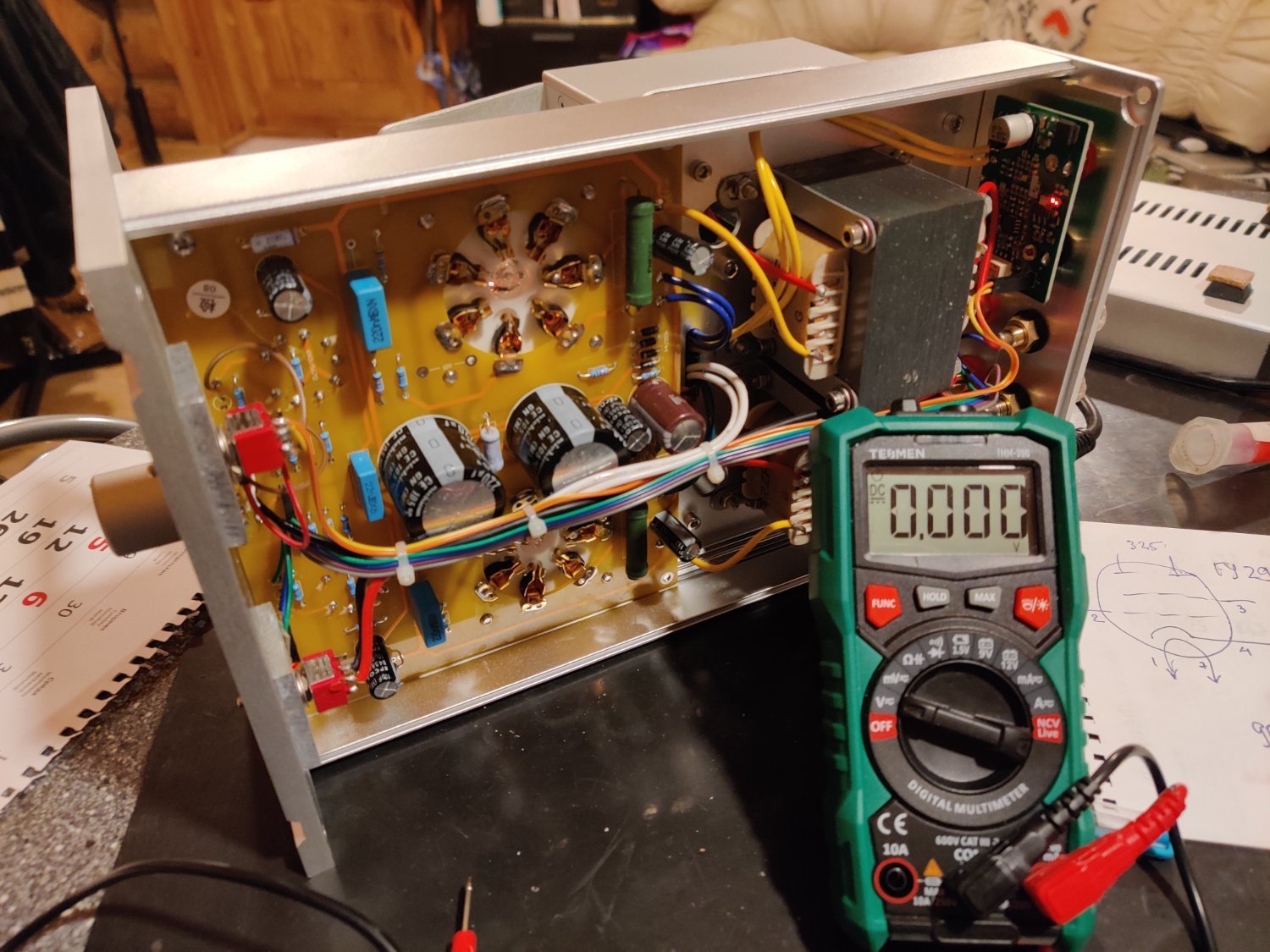

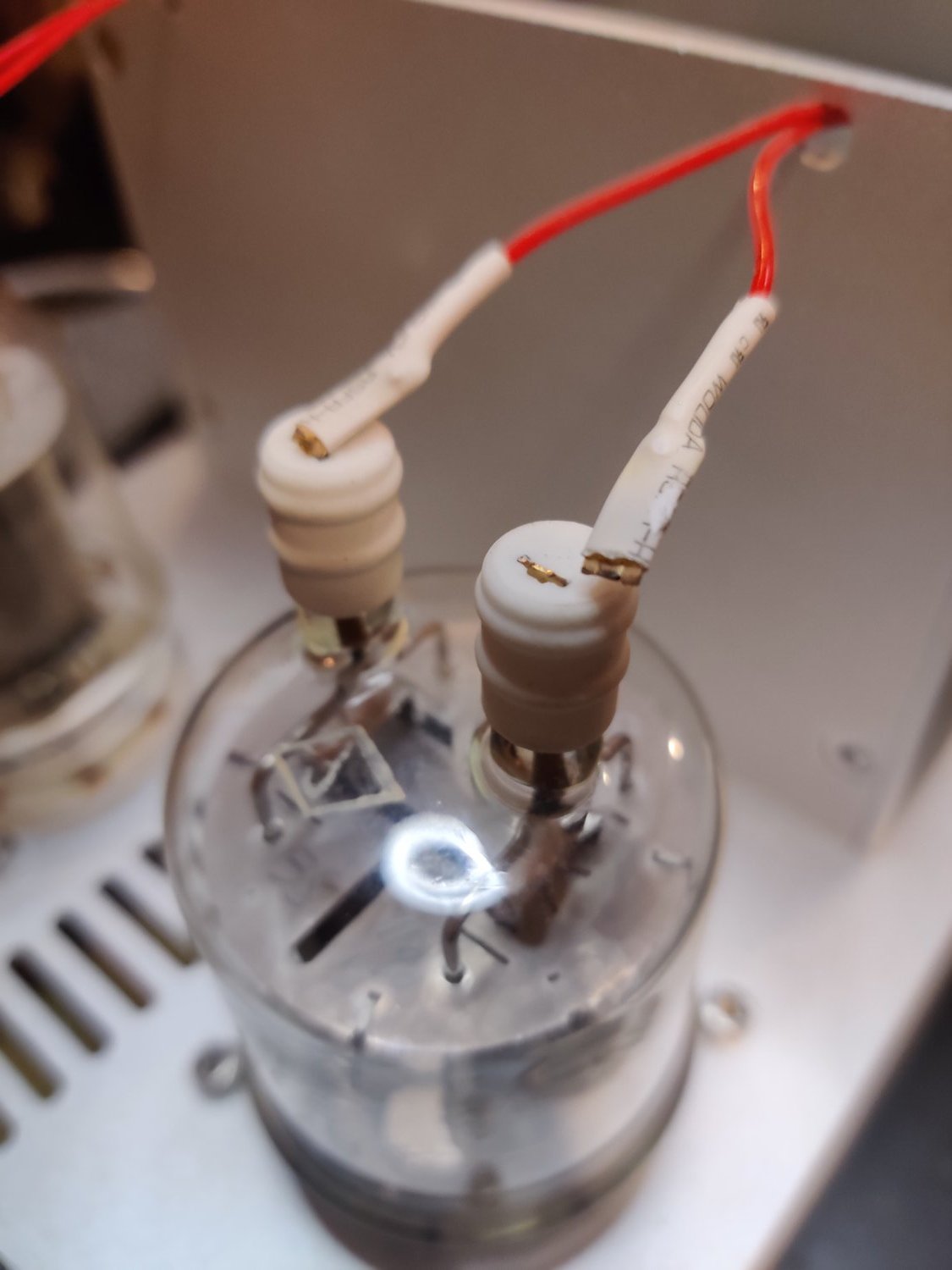

Приехал. Я ожидал меньших размеров, а этот прямо такой сбитень. И хорошо что серебро, посветил лампой, а там пыли. Сразу убрал косяк, то ли был, то ли при доставке оторвался. По корпусу- если я обращусь с в местную резку сделать такой же, то боюсь даже сказать сколько сейчас попросят, да вряд-ли они сделают подобный. Как обычно, ящик для гвоздей. И это за необработанный люминий. Входные лампы разные. Китай и наша. Выходные -Китай. Пойду пороюсь в сарае по 6н3п. Позже выложу измерения.

И сразу в глаза - аккуратный монтаж!



  • Like (+1) 2
Posted
6 часов назад, U.L.F. сказал:

Я просто знаю возможности и одной и другой , 6с3п как то не оставила сильного желания использовать ее в дальнейшем, сухая она какая то и безжизненная на мой вкус. Из семейства триодиков 6с... Очень хорошо звучат 6с15П, но задешево их сейчас уже не найти.

А про то   кто что сделает или не сделает, мне вообще неинтересно. Всего лишь свое мнение высказал. Нельзя?



А мне не нравится 6Н23П, так как на мой ух, она даёт много лишних деталей, как бы выпячивая детали из основной музыки. Вообщем какую-то отсебятину что-ли даёт. По мне 6Н1П интереснее..

Если бы я делал такой усил, то обязательно драйвером поставил 6Ж43П-ДР, и запас есть на ОООС. Кстати её ближайшая сестра 6Ж49П, мне тоже не зашла, так как у ней выпячивание деталей ещё больше чем у 6Н23П. Но кому то, эти самые детали и нравятся. Так что это только моё мнение и не более того

Но "двурогие", пока я обхожу стороной..

  • Like (+1) 1
