В проект OTL для друга я вписался, решение от Климентия неспешно реализуеться, но это коллеге на серьезную акустику в зал. А мне хотелось бы собрать несложный OTL в кабинет на полочную акустику 8 Ом, но получить его несравненный звук, который повсеместно обещаеться. Есть подходящие варианты на отечественных и не очень комплектующих?

  • Like (+1) 1
  • Replies 105
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

И? В чем тогда смысл названия ОТЛ? Может тогда уж "OTP" поточнее будет? Форум технический, желательна точность формулировок, наверное. На картинке, похоже, полноразмерное железо Ш32, окно 32х80,

Сергей Б
Сергей Б

Я мотаю не тупо 5-6 тысяч витков, а с отводами от 3-4-5 тысяч, можно переключать галетником находу, как больше нравится, джаз, кино, вокал, бум-ца-ца и прочее. У всех всегда стоит на максимальном коли

Xрюн222
Xрюн222

Собсно, в приведенном тексте ответ исчерпывающий, не правда ли? Написано прямо черным по белому про специальные ГГ с повышенным сопротивлением. "Они", безусловно, прекрасно знали про ОТЛ, каковым

Posted Images

Antur Proficient

Antur

Posted
  • Author
Posted
1 час назад, Stan Marsh сказал:

Да, всего три резистора. Тоже вариант.





Вместо 6Н5С - пара 6С19П, и одну 6Н2П на оба канала.

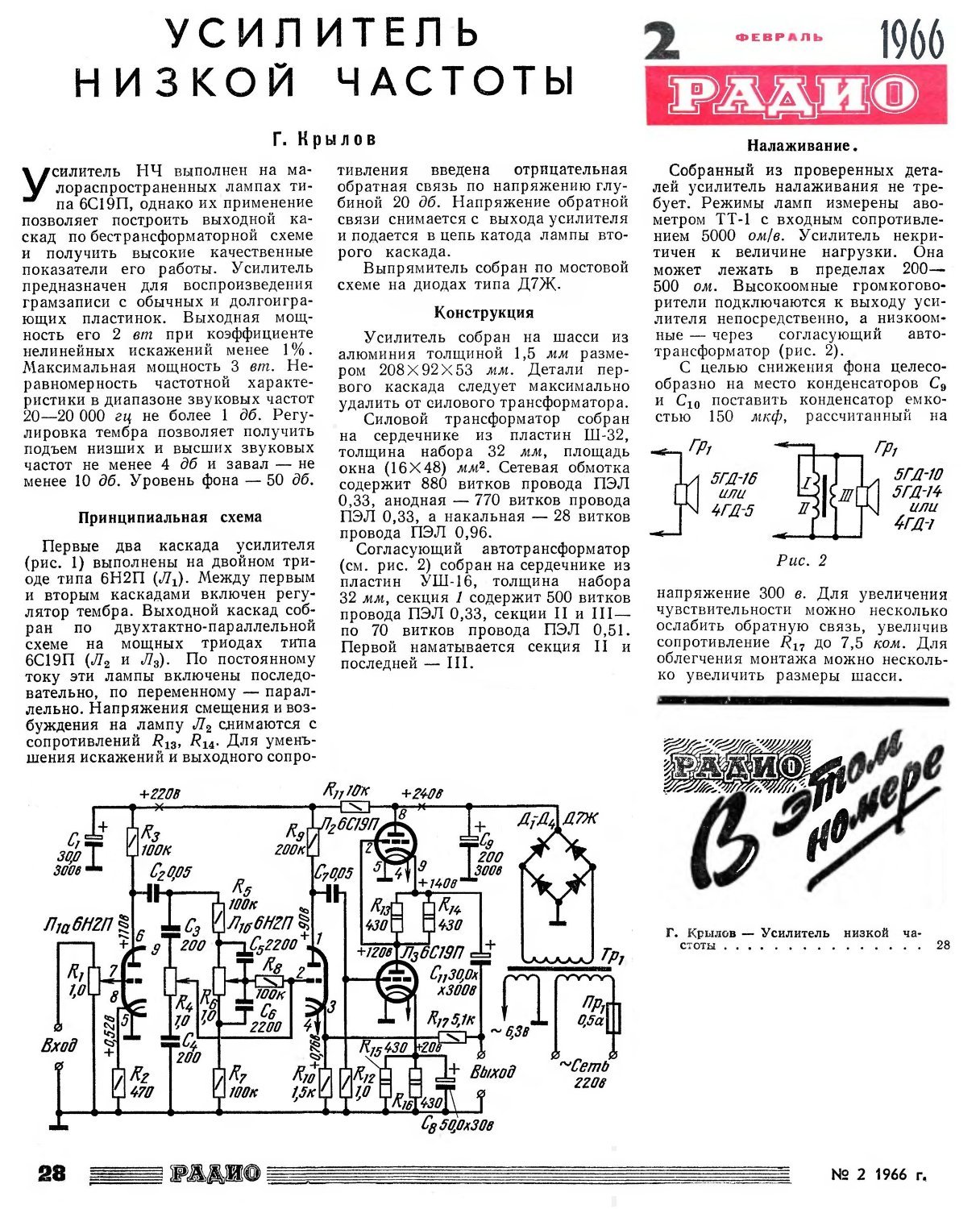

А можно попросить параметры согласующего тр-р на выходе подробнее? Рекомендованное железо, сечение провода и количество витков, рекомендованный Ктр на акустику 8 Ом?

Силового трансформатора на 100W хватит на два канал из 6С19П? Есть готовый уже, правда анодное по факту чуть больше 300В получиться.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Antur сказал:

параметры

Близкие к тем, что рекомендовал Крылов, только Ктр меньше. Узнаю от намотчика, напишу.



18 минут назад, Antur сказал:

Силового трансформатора на 100W хватит на два канал из 6С19П?

В обрез.

  • Thanks (+1) 1
Климентий Local

Климентий

Posted
Posted
3 часа назад, Antur сказал:

В проект OTL для друга я вписался, решение от Климентия неспешно реализуеться, но это коллеге на серьезную акустику в зал. А мне хотелось бы собрать несложный OTL в кабинет на полочную акустику 8 Ом, но получить его несравненный звук, который повсеместно обещаеться. Есть подходящие варианты на отечественных и не очень комплектующих?

Так мой проект для молочной акустики тоже сойдёт... Никаких ограничений в применении нет...

Кстати, если кто-то уже собирает мой проект... Делитесь в ветке результатами.. Интересно что у кого и как движется...

Antur Proficient

Antur

Posted
  • Author
Posted
4 минуты назад, Климентий сказал:

Никаких ограничений в применении нет...

Как бы да, но хотелось бы размерами поменьше и с аппетитом поскромнее :smile-55:



6 минут назад, Климентий сказал:

Делитесь в ветке результатами..

У нас быстро не будет, комплектуемся пока...далеко до нас, долго все едет...

Antur Proficient

Antur

Posted
  • Author
Posted
1 час назад, Stan Marsh сказал:

В обрез.

Посчитал...потребление 90-100 Ватт, трансформатор в 140-150 Ватт нужен, однако потребление тоже не маленькое.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
34 минуты назад, Antur сказал:

Посчитал...

ТАН104 справляется на ура. В дотороидную эпоху так решали. Анодное - удвоителем Латура.

  • Like (+1) 1
Antur Proficient

Antur

Posted
  • Author
Posted
19 часов назад, Antur сказал:

А можно попросить параметры согласующего тр-р на выходе подробнее? Рекомендованное железо, сечение провода и количество витков, рекомендованный Ктр на акустику 8 Ом?

Почитал, согласующий трансформатор - это все таки не совсем правильный OTL. Сколько нужно 6С19П в паралель что бы получить 1,5 Ватт на 8 Ом нагрузки при прямом подключении?

Antur Proficient

Antur

Posted
  • Author
Posted

Может какие лампы другие выходные применить что бы получилось компактнее?

Omega Apprentice

Omega

Posted
Posted
26 минут назад, Antur сказал:

Может какие лампы другие выходные применить что бы получилось компактнее?


при 8ми баллонах 6с19~~4W на 8 омах на один канал.ИтОго 16шт 6с19 на стерео.Некомпактненько както.Лично мне понравился (и буду делать)вариант на 6с33с "половинками" либо 6с41с,итого 4 баллона 6с33 на стерео.Однозначно компактнее,хотя жрет этот колхоз....только на накал ~~80W+анодное 230В х 0,5А=115W,200W как с куста.



Antur Proficient

Antur

Posted
  • Author
Posted
4 минуты назад, Xрюн222 сказал:

Может, для начала, применить предназначенный(-е) для ОТЛ динамик(-и)?

Предназначенная для OTL высокоомная акустика может быть рассмотрена для применения в самом конце пути, если обратной дороги нет! Сейчас есть акустика 4 Ом и 8 Ом, а OTL хочется попробовать во всей его красе...

Antur Proficient

Antur

Posted
  • Author
Posted
2 минуты назад, Omega сказал:

при 8ми баллонах 6с19~~4W на 8 омах на один канал.

А при 4-х баллонах 2W на 8 Ом получиться? Чую это так не работает...

Omega Apprentice

Omega

Posted
Posted

Antur,почитайте ветку

с самого начало,там Agats все по полочкам разложил,мож и отпадут Ваши сомнения и вопросы.

Antur Proficient

Antur

Posted
  • Author
Posted

Я прочитал два раза, но реального ответа на этот вопрос не получил, сколько нужно ламп что бы без согласующего трансформатора получить на выходе усилителя 1,5-2 Ватт на 8 Ом нагрузки?

ВКН Local

ВКН

Posted
Posted
2 часа назад, Antur сказал:

Почитал, согласующий трансформатор - это все таки не совсем правильный OTL.

А если согласующий трансформатор 5:1 (200ом/8ом) установлен в акустике, то сам усилитель становится правильным ОТL?

Antur Proficient

Antur

Posted
  • Author
Posted
Только что, ВКН сказал:

А если согласующий трансформатор 5:1 (200ом/8ом) установлен в акустике, то сам усилитель становится правильным ОТL?

Это провокационный вопрос :smile-59: непонятно зачем нужна такая акустика, если не OTL? В любом случае если не будет другого рационального выхода придеться применять, но хотелось бы классический безтрансформаторный в звуковом тракте попробовать... на сколько отрицательно согласущий тр-р влияет на конечный звук?

Omega Apprentice

Omega

Posted
Posted
7 минут назад, Antur сказал:

Я прочитал два раза, но реального ответа на этот вопрос не получил, сколько нужно ламп что бы без согласующего трансформатора получить на выходе усилителя 1,5-2 Ватт на 8 Ом нагрузки?

нунезнаю)))ариХметика говорит шо если число баллонов уменьшить в 2 разА-Pвых тож в 2 разА упадет.Правда и выхсопрот вырастет примерно во столько.Такчто боюсь,если Вам сомнительны теорвыкладки-практика Вам поможет,уж макетик скидать из 5 (1драйвер+4 6с19) дело пары часов (при наличии деталек).Ну и замеры..Лично я не скован "8 омами",попробую и 16 ом,и 32,или размахнусь аж на 48 ом)))))),есть кучка 4а-32х,кои я очень люблю и уважаю (с)))))))

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted
3 минуты назад, Omega сказал:

ариХметика говорит шо если число баллонов уменьшить в 2 разА-Pвых тож в 2 разА упадет.

Увы. Ток уменьшится двукратно, а мощность в 4 раза.

  • Like (+1) 1
Omega Apprentice

Omega

Posted
Posted

шорт попери(с)С чегобы,напряжение то тем же останется.Или я туплю,или лыжи не едут.
