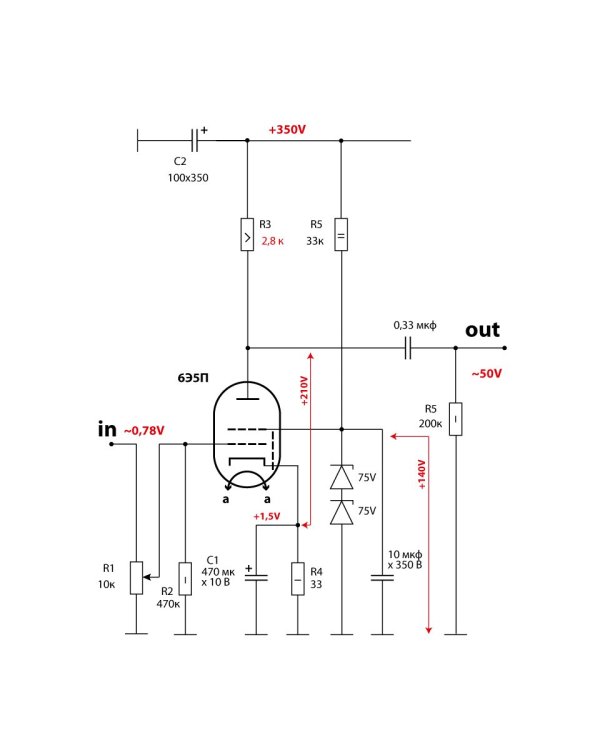

Пентодный драйвер для триодного оконечного каскада

Юрий_Б

By Юрий_Б
in Valve

 Share

Recommended Posts

ДимДимыч Mentor

ДимДимыч

Posted
Posted

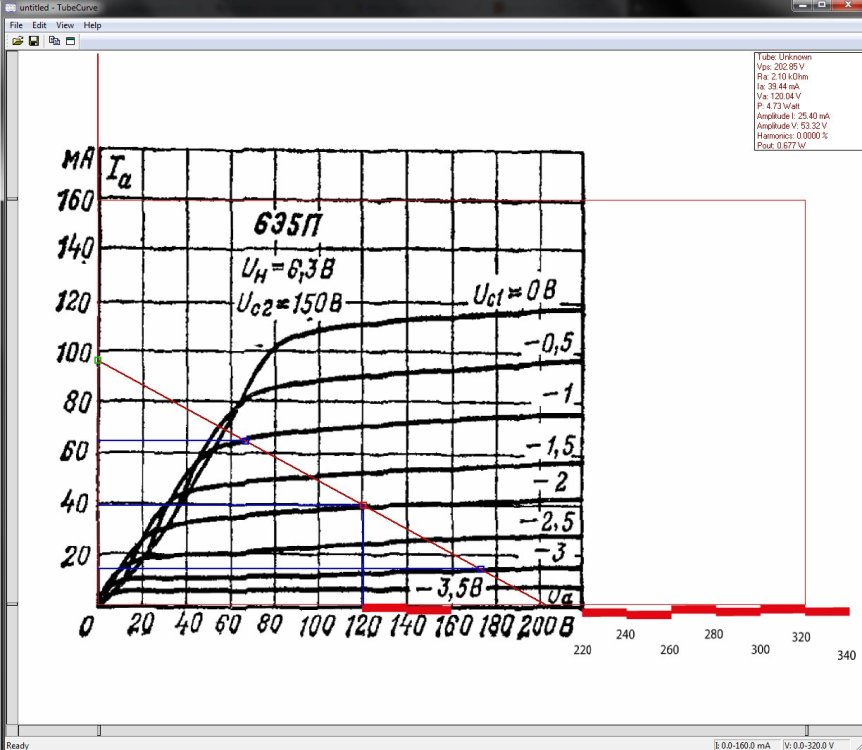

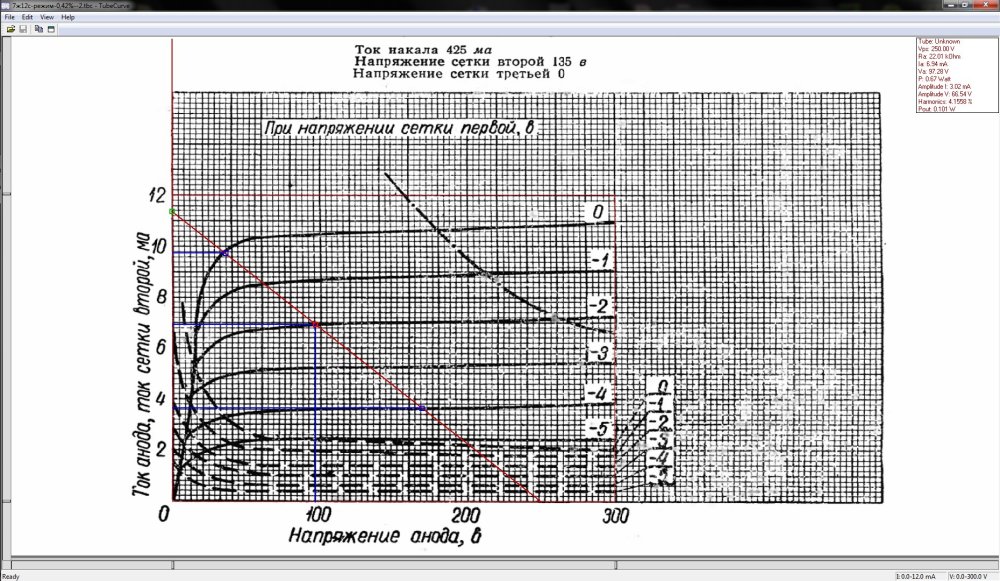

7 минут назад, Ollleg сказал:

Ну так по схеме на аноде порядке 5мА на пентоде, а вы ратуете за 1 !?

На схеме 4,2мА.   У меня 2,5 мА со снижением напряжения на 2-й сетке примерно до 80В.

  • Replies 118
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Схема моноблока WE717A+УО186  для Сергея2005. Основа с зарубежного сайта.   Я 2 усилителя делал на этом пентодике:  717+45 и 717+10. В общем  хороший музыкальный шустрый пентодик.

Сергей Ал.
Сергей Ал.

br.djvu

ДимДимыч
ДимДимыч

Мой конечный драйвер на 36А  к вольфрамовому прямонакалу  UX210.  Но и как обычно бывает...начинаются всякие сомнения, воспоминания о звуке с пентодами семейства 6Ж7..наших и ваших.  Звук нравилс

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
4 минуты назад, ДимДимыч сказал:

На схеме 4,2мА.   У меня 2,5 мА со снижением напряжения на 2-й сетке примерно до 80В.

Чего, уже 2В на 400 оМ  делим и получаем 4,2 вместо 4.75 ?

Если 2.5мА, это режим каскада пересчитывать нужно.



ДимДимыч Mentor

ДимДимыч

Posted
Posted
11 минут назад, Ollleg сказал:

Чего, уже 2В на 400 оМ  делим и получаем 4,2 вместо 4.75 ?

Если 2.5мА, это режим каскада пересчитывать нужно.



4,75 это с током сетки.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
4 минуты назад, Ollleg сказал:

Дима, Никита, давайте я ваши изыскания в отдельную тему определю?



  Как хочешь, оно и впрямь не по теме 6ж4.

 Возможно и тема изысканий будет иметь продолжение.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
5 минут назад, Юрий_Б сказал:


 Юрий!  Тоже давай в изыскания.

А что....темка получится противоречивая, спорная. В хорошем смысле.

Польза будет.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
1 час назад, Юрий_Б сказал:

Вот нарыл.

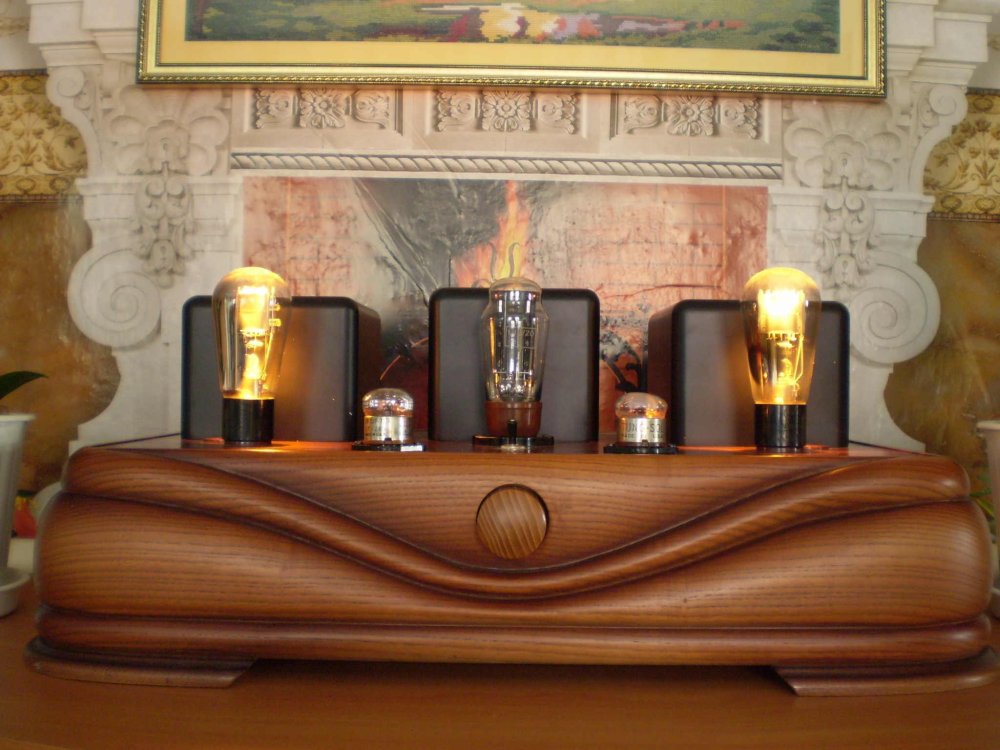

Дела давно минувших лет.  УО186 считаю один из лучших триодов в мире.

   Потом переделал на вот такую интересную связку: 717а+10.

Дурная не спокойная голова рукам покоя не даёт.:smile-55:  717 динамичная лампочка с красивым звуком, что то типа нашей 6ж8..но более "быстрой".

  Но в итоге всё же пару лет назад остановился на 36+10.    36-я более масштабный и серьёзный звук.  И на этом всё.

Люблю чтобы лампы светились ...да и считаю что вольфрамовые прямонакалы для звука немного получше.

В чём на свой слух убедился.

   Как нибудь соберусь нарисую схему 36+10.

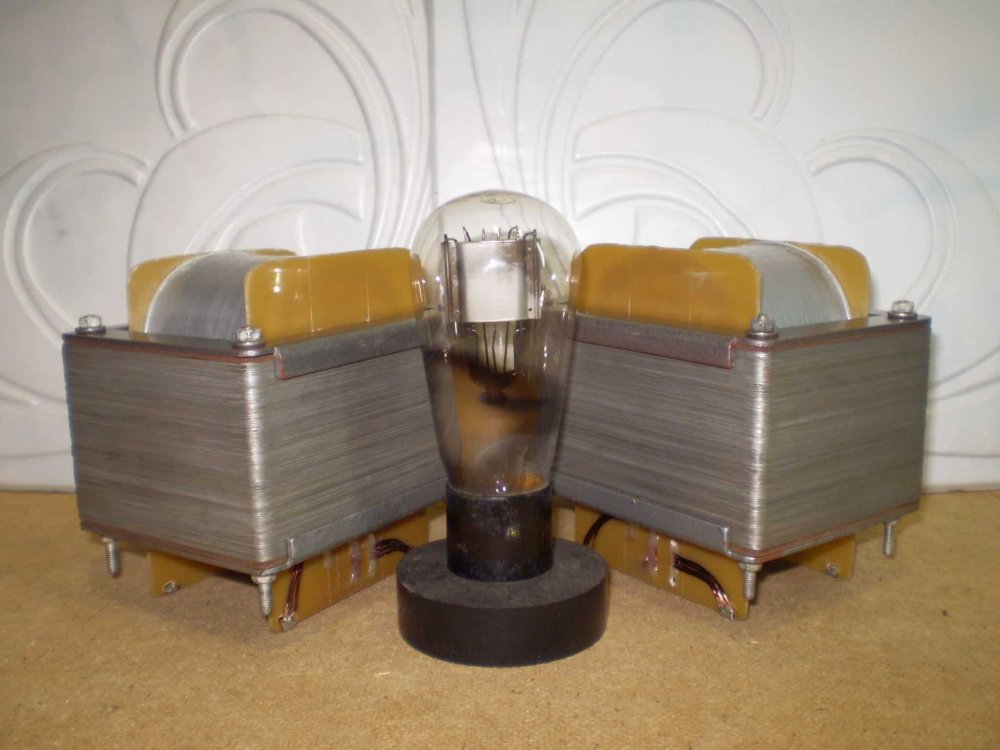

И дам ради интереса данные твз,  они не обычные....пермаллоевые. Замучился я с ними обрезая зазор. Они Ф-типа.

Всё..всё...заканчиваю...просто настроение хорошее.:smile-11:

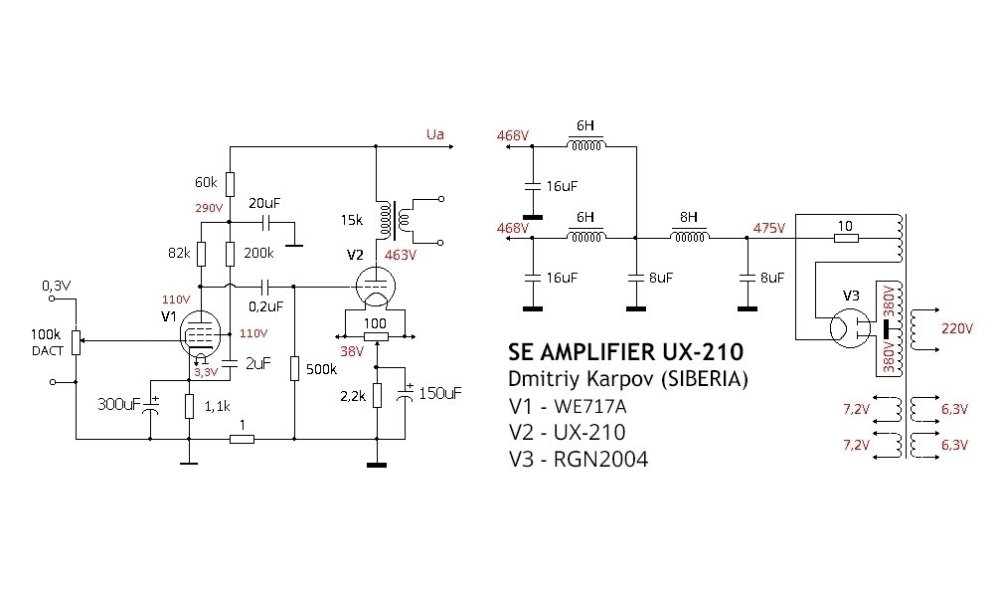

SE Karpov (3).JPG



ВКН Local

ВКН

Posted
Posted

6п14п (EL84, E80L и пр).

+350в. +150в на с2. 12к в аноде. 300 ом в катоде (+5в). 14ма+2,5ма. На аноде +175в. Усиление около 70.IMG_20221125_210542.jpg.93154888cf67aee711fa2b14c2a567bb.jpg





  • Thanks (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
38 минут назад, BAA сказал:

Этот?

Да, только издательство Ростовское.255стр.

Вряд ли есть в высоком разрешении где то...



Xрюн222 Mentor

Xрюн222

Posted
Posted

А нет сканов "старого" Бройде, 56 или 58 г, большого формата с ВАХами "на миллиметровке"?

Но тут общий вопрос вот в чем. Ну вот есть ВАХи при, скажем, 100 и 150 в на второй сетке, а всегда нам нужны именно такие? Или мы теперь всегда будем использовать только их, потому что других нет? А вдруг ( а на практике дост.часто, в бытовой и пром. аппаратуре самой разной) почему-то лучше выбрать другое напряжение С2, а ВАХов нет.... И что делать?          А то применяю, скажем, еф86  с 40 в на 2й сетке, 70 на аноде и током 300 мкА... А вдруг это неправильно и не работает?!



  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Что то терзают меня, как нетрудно догадаться, "смутные сомнения" (С), что очень мало кто затеет воспользоваться... Правильной статьёй по пересчёту.

Xрюн222 Mentor

Xрюн222

Posted
Posted

62 год маленькая МРБшная книжка, насколько помню, а 57 более подробная, в т.ч.и по картинкам. Но, в принципе, ещё лучшие ВАХи находятся, как правило, в американских даташитах на прототипы. И типовые режимы работы. В т.ч.не отражённые на типовых ВАХах.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
13 часов назад, Xрюн222 сказал:

Что то терзают меня, как нетрудно догадаться, "смутные сомнения" (С), что очень мало кто затеет воспользоваться... Правильной статьёй по пересчёту.

  Ну почему...я например пересчитывал пару-тройку раз.

Совсем не сложно, но занудно.

Правда к большинству пентодов, особенно редких. сделать перерасчёт невозможно.

Хотя если сообразить....например 24А с вполне с терпимой точностью можно пересчитать по трубке-преемнике  6J7.  Нужно то всего пару коэффициентов.

  Уж на неё то даташитов немерено!



maximka Local

maximka

Posted
Posted
1 час назад, ДимДимыч сказал:

  Ну почему...я например пересчитывал пару-тройку раз.

Совсем не сложно, но занудно.

Правда к большинству пентодов, особенно редких. сделать перерасчёт невозможно.

Хотя если сообразить....например 24А с вполне с терпимой точностью можно пересчитать по трубке-преемнике  6J7.  Нужно то всего пару коэффициентов.

  Уж на неё то даташитов немерено!

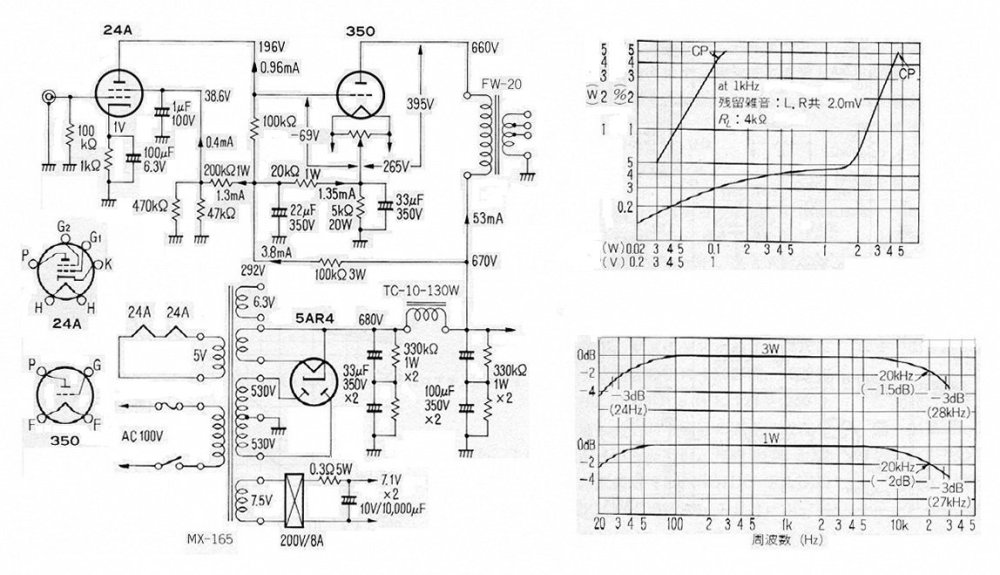

Дима, если вдруг надумаешь на 24А, для тебя найдем.

Планировал на ней драйвер к 2А3 но в идеале ей вольт 400 хорошо.

Поэтому остановился на Е446 (RENS1284 SP4 и тд)
