Recommended Posts

Posted
3 часа назад, DYA сказал:

Стабилизация напряжения однако..

Не всегда. На моей схеме выше стоит просто регулятор напряжения, мне нужно лишних примерно 70-80В после БП погасить, ну и как бонус пульсации срезать. Как стабилизатор напряжения схема не работает. Традиционный "электронный дроссель" так же стабилизатором не являеться...

Posted
20 часов назад, Андрей63 сказал:

По ВАХ для 6н1п.  От 50 мА нагрузочная к 300 В, что не так. На данный момент рассчитываю катодные повторители на этой лампе ( характеристики снимал ) для тока 4-5 мА и смещении не более  - 2,2 В , выше к нулю нельзя, растут искажения ( смотрим базу знаний Аудио ) ,  по такой же схеме, резистор в катоде  получается 24-27 ком.  В представленной схеме лампа работает в "токовом" режиме , очень крутая нагрузочная прямая, при этом смещение хочется посмотреть какой величины на резисторе 1,2 кОм.

В общем, как говориться в народе, не умеешь работать головой, работай руками :smile-59:

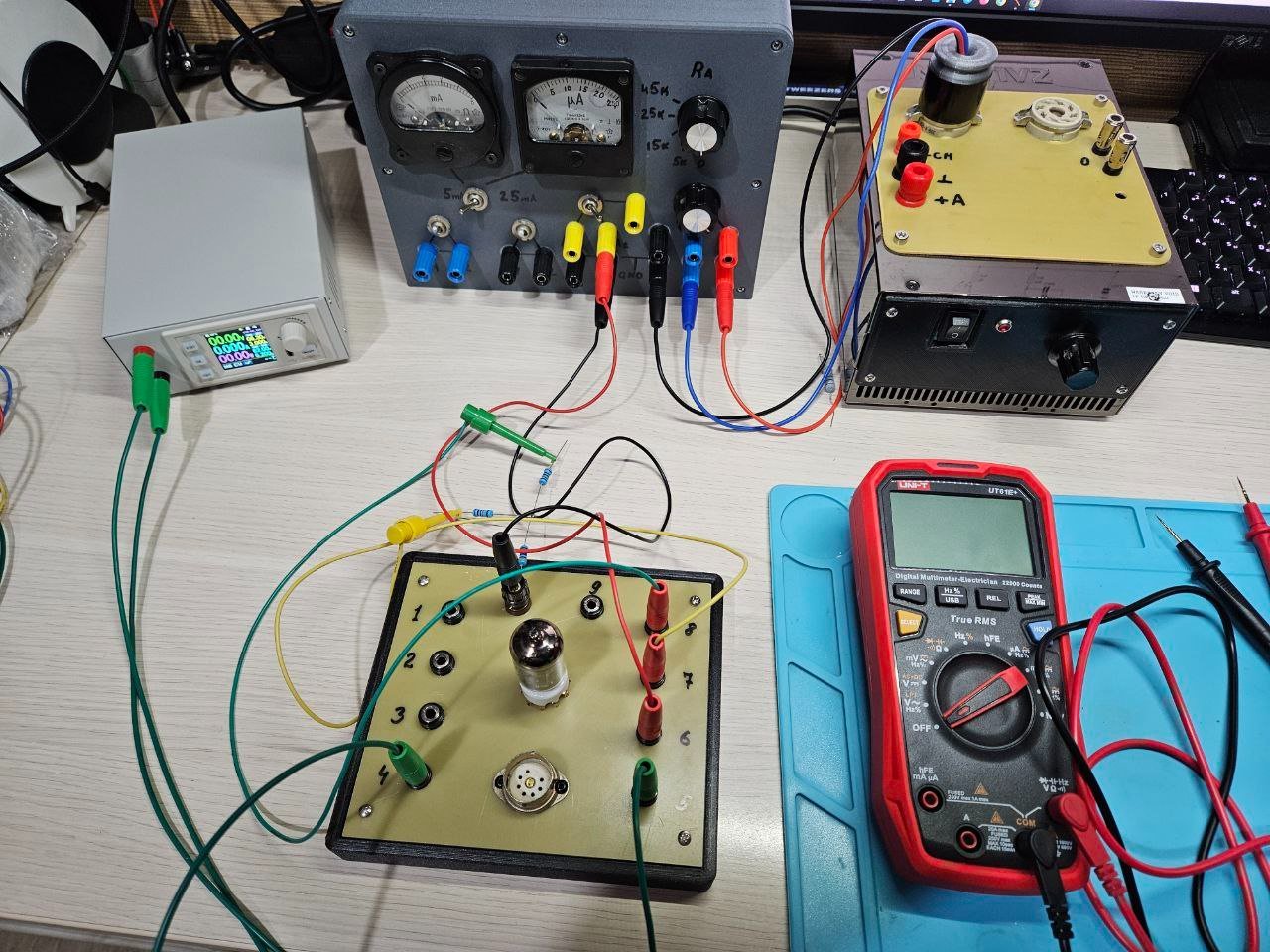

Берем заведомо исправную, новую 6Н1П-ЕВ, и подключаем ее на стенд

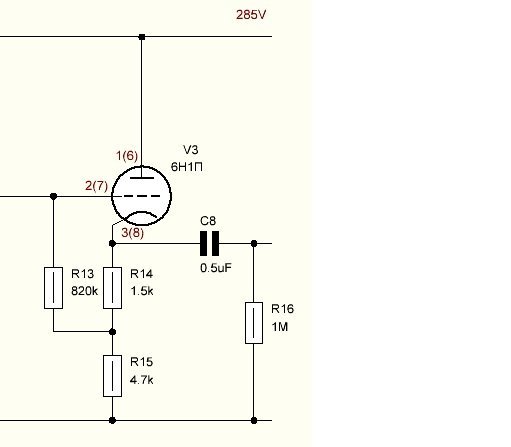

по ранее обсуждаемой схеме, без выходной цепи разумееться


Максимальное напряжение лабораторника чуть меньше 300В, больше не дает, и получаем следующие результаты:

Ток анода - 4мА

Напряжение анод/катод - 260В

Напряжение смещения - -5,5В

Вполне себе рабочая точка.

А потом на ходу делаем это:

18 часов назад, Климентий сказал:




Ну только через сопротивление 15к на землю. Ток анода резко стал 1мА...

Какие выводы сделал я из этого. Схема исходно рабочая, в катодах стоят подстроечники ток анода погоняю при настройке. А вот снижение тока анода при нижнем положении R9 не очень приятный подтвержденный факт, нужно будет подумать что с этим делать...

Posted
1 час назад, Antur сказал:

В общем, как говориться в народе, не умеешь работать головой, работай руками :smile-59:

Берем заведомо исправную, новую 6Н1П-ЕВ, и подключаем ее на стенд


по ранее обсуждаемой схеме, без выходной цепи разумееться


Максимальное напряжение лабораторника чуть меньше 300В, больше не дает, и получаем следующие результаты:

Ток анода - 4мА

Напряжение анод/катод - 260В

Напряжение смещения - -5,5В

Вполне себе рабочая точка.

А потом на ходу делаем это:

Ну только через сопротивление 15к на землю. Ток анода резко стал 1мА...

Какие выводы сделал я из этого. Схема исходно рабочая, в катодах стоят подстроечники ток анода погоняю при настройке. А вот снижение тока анода при нижнем положении R9 не очень приятный подтвержденный факт, нужно будет подумать что с этим делать...

Поставить еще один конденсатор перед последним каскадом и вопросов не будет ...

Posted

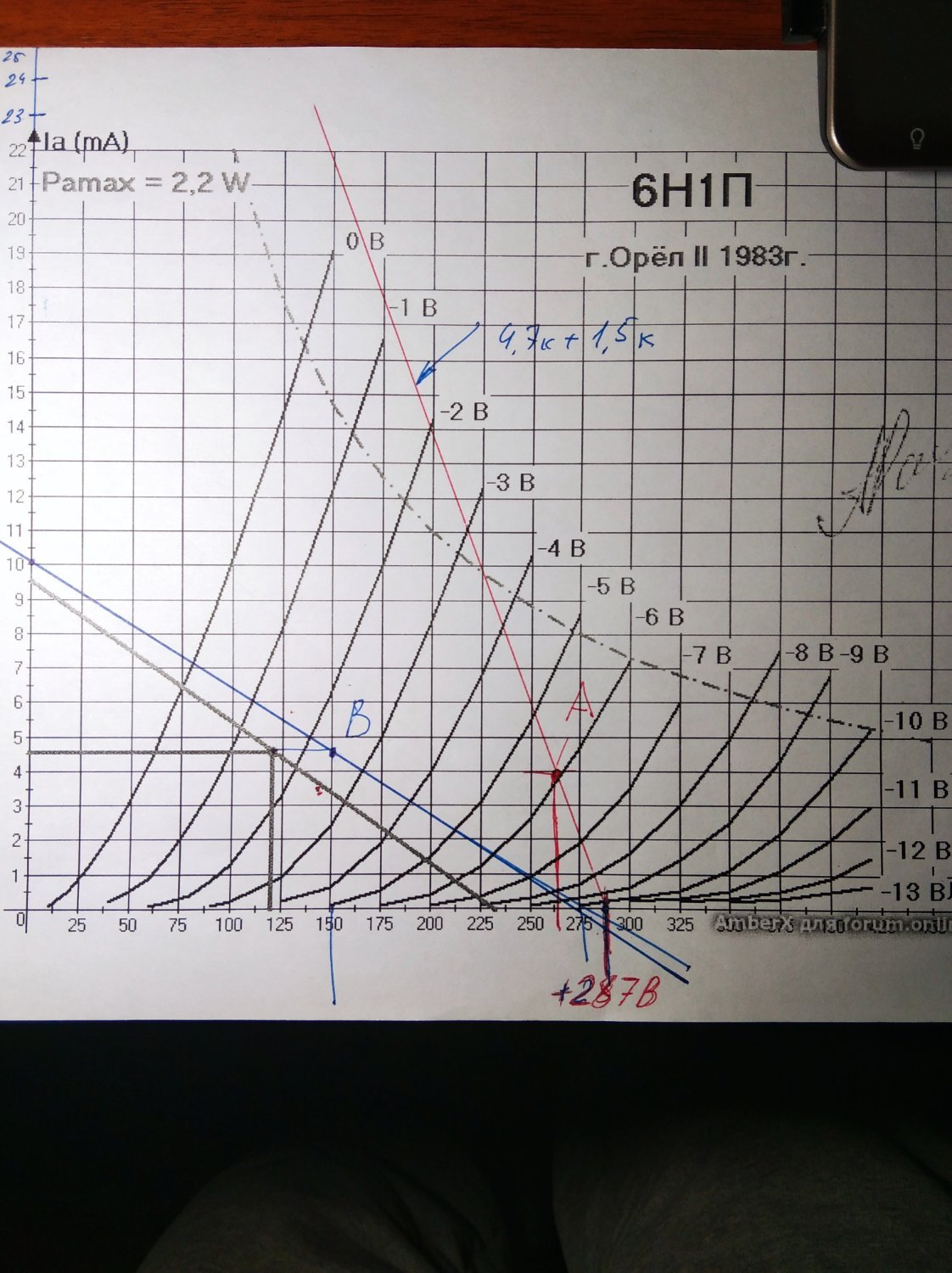

Ваша схема рабочая, но показываю нагрузочные на ВАХ ( разброс у ламп имеется от экземпляров ) с различными нагрузочными прямыми, Ваша красная и рабочая точка А, для примера есть ещё одна точка В, как известно из теории , чем выше нагрузка, тем меньше искажения, не зря же используют генераторы тока. Не на чём не настаиваю, выбор за вами и вашими ушами. Ради примера.


  • Like (+1) 1
Posted
6 часов назад, Андрей63 сказал:

Ваша схема рабочая, но показываю нагрузочные на ВАХ ( разброс у ламп имеется от экземпляров ) с различными нагрузочными прямыми, Ваша красная и рабочая точка А, для примера есть ещё одна точка В, как известно из теории , чем выше нагрузка, тем меньше искажения, не зря же используют генераторы тока. Не на чём не настаиваю, выбор за вами и вашими ушами. Ради примера.


За ВАХ спасибо, так и предполагалось, как есть померить/послушать, в зону более низких смещений спуститься, праздники длинные...

Posted
В 17.12.2025 в 00:13, Андрей63 сказал:

На данный момент рассчитываю катодные повторители на этой лампе ( характеристики снимал )

Для себя какой режим по итогу подобрали?

Posted
9 часов назад, Андрей63 сказал:

Ради примера.

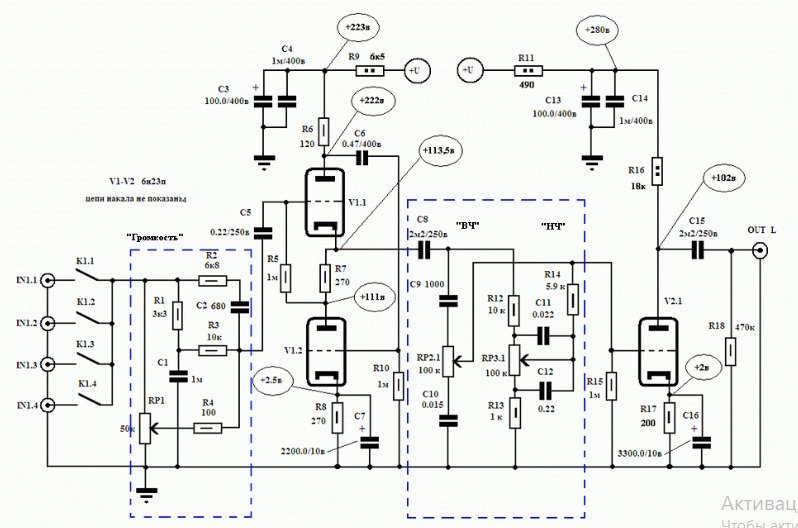

Хотел бы знать Ваше мнение по схеме УС в первом посте на 6н23п.

Posted
21 час назад, Андрей63 сказал:

Ваша схема рабочая, но показываю нагрузочные на ВАХ ( разброс у ламп имеется от экземпляров ) с различными нагрузочными прямыми, Ваша красная и рабочая точка А, для примера есть ещё одна точка В, как известно из теории , чем выше нагрузка, тем меньше искажения, не зря же используют генераторы тока. Не на чём не настаиваю, выбор за вами и вашими ушами. Ради примера.


Андрей, там сигнал снимается с катода, шунтов нет, "на самом деле всё будет не так, как на графике с классическими нагрузками" .

Разве не так ?

  • Like (+1) 1
Posted
49 минут назад, Ollleg сказал:

Андрей, там сигнал снимается с катода, шунтов нет, "на самом деле всё будет не так, как на графике с классическими нагрузками" .

Разве не так ?

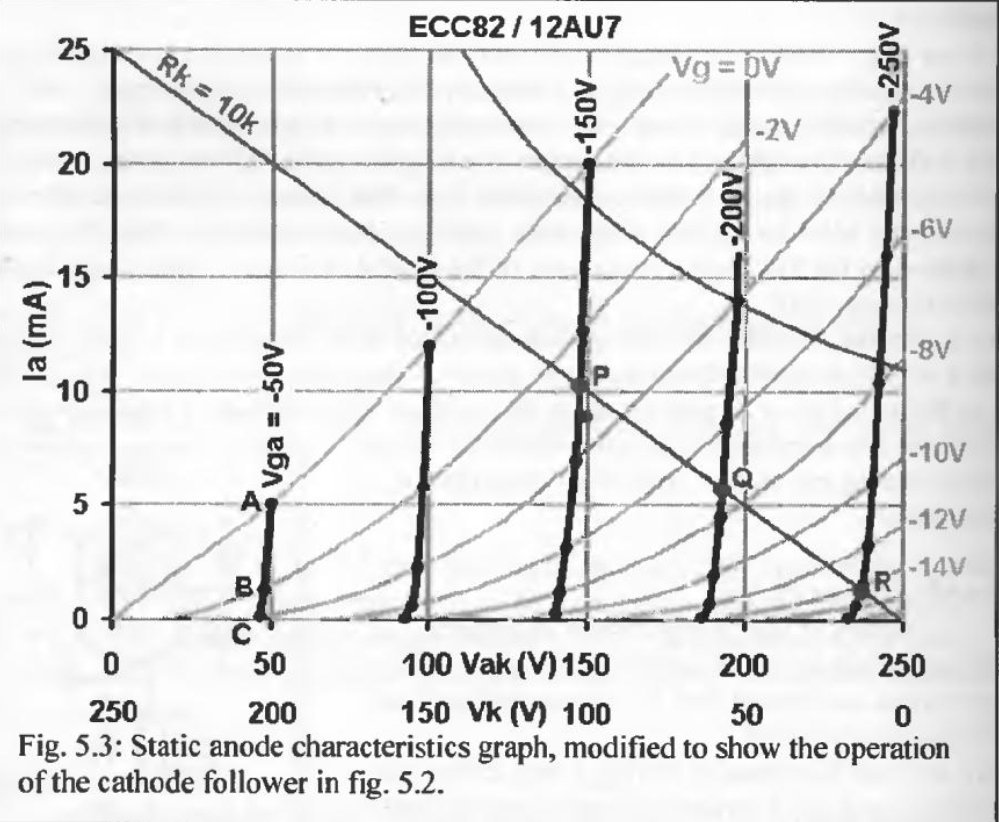

Да, для графических расчётов надо ВАХи перерисовывать.

Так, например:




У нас катодному повторителю как-то не очень повезло, единственная брошюрка по теме - это "Л.Б.Каминир. Катодный повторитель", совершенно бездарная книжица.





  • Like (+1) 1
  • Smile 1
Posted

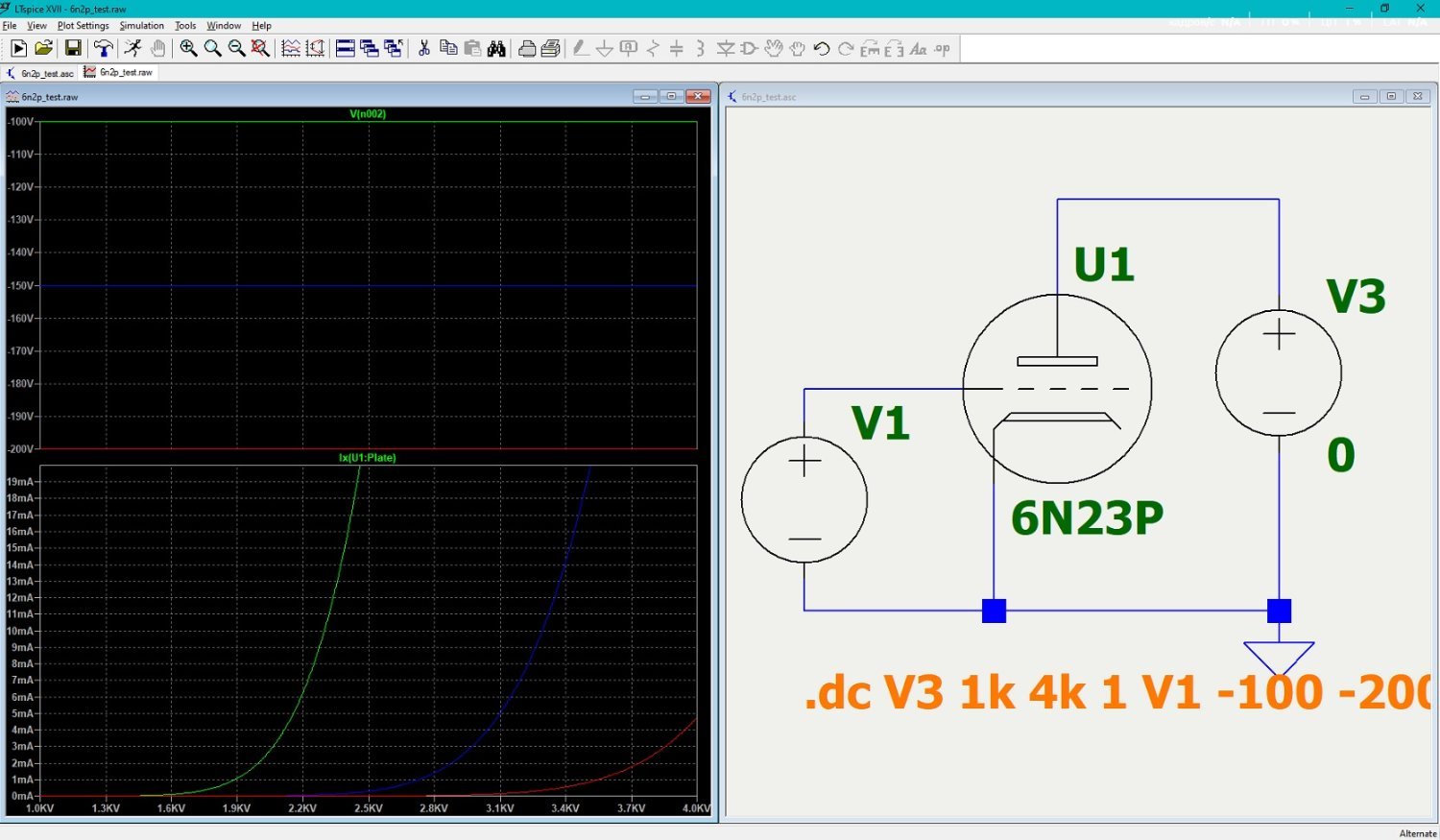

Чета я сильно сомневаюсь в токе 10 ма. при -150в. на сетке. Ну если только анодное 150 КИЛОвольт. :smile-03:

О нет, я не угадал. Хватило всего 3,3 Кв. :smile-59:


Posted
3 часа назад, Stan Marsh сказал:

Да, для графических расчётов надо ВАХи перерисовывать.

Так, например:




У нас катодному повторителю как-то не очень повезло, единственная брошюрка по теме - это "Л.Б.Каминир. Катодный повторитель", совершенно бездарная книжица.





С учётом того что усиления у повторителя нет и не надо понимать буквально, попытался показать где будет находиться рабочая точка. Уж больно маленькое напряжение на катодных резисторах. Кстати не встречал построения таких ВАХ  в нашей литературе, обычно используют стандартные. Источник информации подскажите , для самообразования.

  • Thanks (+1) 1
Posted
3 часа назад, Stan Marsh сказал:

Да, для графических расчётов надо ВАХи перерисовывать.

Вот в этом и загвоздка.... Станислав, а есть где-нибудь в учебниках расчёт нагрузки по катодной связи? Я не встречал, рассчитать не могу к сожалению. Одно знаю, "там" всё иначе и "проще", более допустимые рамки....

Вот очень пригодилось бы, не только мне.:er:



5 минут назад, Андрей63 сказал:

С учётом того что усиления у повторителя нет и не надо понимать буквально, попытался показать где будет находиться рабочая точка. Уж больно маленькое напряжение на катодных резисторах. Кстати не встречал построения таких ВАХ  в нашей литературе, обычно используют стандартные. Источник информации подскажите , для самообразования.

Ага! Одновременно написали. Нужно "дополнять нашу кубышку знаний", надежда на Станислава, как на профи!

Posted
2 часа назад, ТимВал сказал:

О  нет, я не угадал.



Как всегда.



22 минуты назад, Ollleg сказал:

Станислав, а есть где-нибудь в учебниках расчёт нагрузки по катодной связи?

Не встречал. Надо глянуть у Моргана Д. Ещё есть несколько путаный перевод из другой забугорной книжицы.



index.php_app=core.pdf

  • Like (+1) 2
  • Thanks (+1) 1
Posted

Благодарю или скорей благодарим от всех, да же на вскидку увидел много нового и интересного, а самое главное вовремя, для собственных нужд.



Posted
2 часа назад, Stan Marsh сказал:

Ещё есть несколько путаный перевод из другой забугорной книжицы.



Merlin Blencowe - Designing Tube Preamps for Guitar and Bass - 2009

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Работает ли в КП такой "параметр" как  "благозвучность" лампы или можно ставить любую подходящую ?

Posted
42 минуты назад, Sergio сказал:

Работает ли в КП такой "параметр" как  "благозвучность" лампы или можно ставить любую подходящую ?

К сожалению - работает...

Posted

если очень хочется применить 6Н1П, обратите внимание на режим выбранный ЮАМ для МАГ3,5 : 22,4 мА на баллон. Лампы повышенной надежности с индексом -Е имеют и повышенное внутреннее сопротивление в сравнении с "обычными".

-20

  • Like (+1) 2
Posted

Спасибо всем, многое написали, но конкретно по выложенной мной схеме так и не получил внятного совета от профи в лампостроении . Я задал вопрос - *посоветовать , имеет ли данная схема на существование... и что в ней так или не так. И если не так то что сделать чтобы было так...*

С наступающим Новым Годом! Всем удачи и здоровья.


Posted
2 часа назад, DYA сказал:

имеет ли данная схема на существование...

Собирайте спокойно, все будет работать, нет в схеме уникальных схемных решений. Единственно что Вам может не понравиться, с моей точки зрения, возможное великоватое усиление которое создаст весь предварительный усилитель с целом, но это несложно решаеться делителями. Это мои предположения, возможно помимо темброблока Вам и усиление пригодиться...

  • Smile 1
Posted

Что я бы от себя добавил... Так это то, что фиксированные частоты регулирования могут не подойти к вашей системе или акустике... И придется возможно корректировать темброобразующие цепи... Пересчитывать...

Posted
3 часа назад, Antur сказал:

Единственно что Вам может не понравиться, с моей точки зрения, возможное великоватое усиление которое создаст весь предварительный усилитель с целом, но это несложно решаеться делителями.

Никакого усиления там нет. Повторитель Уайта не усиливает, а каскад на V2 только компенсирует завал от РТ.





  • Like (+1) 1
  • Smile 1
Posted

Кстати, если лампы 6н23п дефицитны , можно использовать 6ж38п-ев в триоде , баллонов правда будет больше в 2 раза. Характеристики не хуже 23-й и фактически такая  же ВАХ, но панельки 7-и штырьковые.

6j38p.pdf
