Posted
4 минуты назад, Климентий сказал:

сепочка R9, 10, 11 будет коротить сетку на землю по постоянному току...

Ну и что? Исключить R13 и закоротить R15. Коэффициент передачи повторителя чуток упадет, не критично.

Posted
48 минут назад, Климентий сказал:

стати у меня есть интересный проект... Могу выложить для примера сюда... Мало ли ... Приглянется

Сделайте это, проект рабочий проверенный?

Posted
1 час назад, Климентий сказал:

Ну С2 не спасёт наверно ... Т.к. сепочка R9, 10, 11 будет коротить сетку на землю по постоянному току...

Ну...у коллеги ничего не коротит, работает с его слов, жаль далеко до него, реально послушать не могу...теоретически там ведь по сути только потенциал смещения, на 12к возможный ток утечки 120мкА, это существенно?

Posted
3 минуты назад, Андрей63 сказал:

Режимы по постоянке пусть покажет на повторителе

Включу - покажу.

3 минуты назад, Андрей63 сказал:

просто 300 В поделить на 6 кОм получим 50 мА нагрузочной прямой к 300 В.

Как это так у Вас получаеться? Это ведь не реле...

Posted

По ВАХ для 6н1п.  От 50 мА нагрузочная к 300 В, что не так. На данный момент рассчитываю катодные повторители на этой лампе ( характеристики снимал ) для тока 4-5 мА и смещении не более  - 2,2 В , выше к нулю нельзя, растут искажения ( смотрим базу знаний Аудио ) ,  по такой же схеме, резистор в катоде  получается 24-27 ком.  В представленной схеме лампа работает в "токовом" режиме , очень крутая нагрузочная прямая, при этом смещение хочется посмотреть какой величины на резисторе 1,2 кОм.

Posted
38 минут назад, Андрей63 сказал:

В представленной схеме лампа работает в "токовом" режиме , очень крутая нагрузочная прямая, при этом смещение хочется посмотреть какой величины на резисторе 1,2 кОм.

Ну, признаюсь честно с теорией построения ВАХ я пока не на ты, но практически схему запущу параметры каскада приложу...

Posted

Хорошо, только за предельную мощность  анода не улетите. Почитайте что нибудь старенькое из 60 годов прошлого века по построению таких каскадов.

Posted
42 минуты назад, Antur сказал:

Ну, признаюсь честно с теорией построения ВАХ я пока не на ты, но практически схему запущу параметры каскада приложу...

Ничего сложного нет, можно от этого оттолкнутся - наипростейшее, стр 32

vestnik_apa_v2.pdf

Posted
2 часа назад, Antur сказал:

Ну...у коллеги ничего не коротит, работает с его слов, жаль далеко до него, реально послушать не могу...теоретически там ведь по сути только потенциал смещения, на 12к возможный ток утечки 120мкА, это существенно?




  • Like (+1) 2
  • Smile 1
Posted

Про "деформацию" и "убийство звука" надо в гуманитарном разделе писать, а мы в техническом.



1 час назад, Климентий сказал:




И?

Posted

Ещё один момент по схеме первого каскада, туда просится лофтин, то есть непосредственное подключение катодного повторителя к аноду входного каскада, минус один конденсатор и два резистора, но это нужно пересчитать схему , посмотреть какие режимы у первой лампы.

Posted
6 минут назад, Андрей63 сказал:

просится лофтин, то есть непосредственное подключение катодного повторителя к аноду входного каскада

Да, вроде тут уже была такая идея.

Posted

Просмотрев всю тему сначала, не нашёл самого главного , какой источник и какая нагрузка, а если точнее какая нужна чувствительность и  Ку , а так же пределы регулировки тембра , если +/-10 дБ то уже надо Ку=20 дБ или 10 раз , для компенсации потерь на темброблоке. А что дальше, какой усилитель с какой чуйкой и входным сопротивлением.

Posted
2 часа назад, Андрей63 сказал:

Просмотрев всю тему сначала, не нашёл самого главного , какой источник и какая нагрузка, а если точнее какая нужна чувствительность и  Ку , а так же пределы регулировки тембра , если +/-10 дБ то уже надо Ку=20 дБ или 10 раз , для компенсации потерь на темброблоке. А что дальше, какой усилитель с какой чуйкой и входным сопротивлением.

А зачем? Мне например не дипломный проект защищать в теорию углубляться, допилим до нужных уровней в процессе.

Posted
8 часов назад, Климентий сказал:

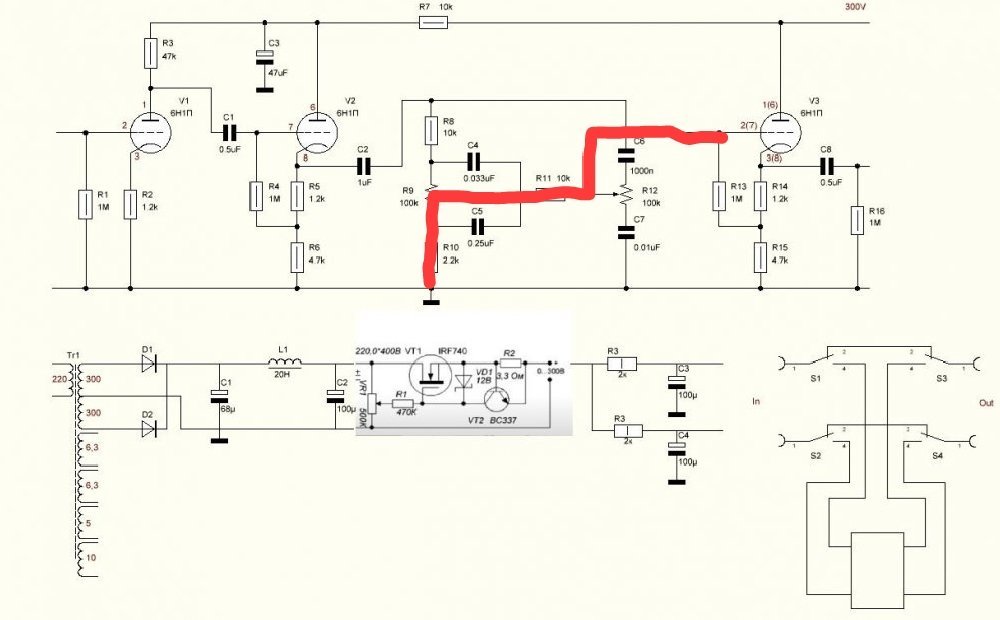

Красивая картинка...ну так и что произойдет в этом случае? Считаем, по красной линии минимальное сопротивление относительно земли по постоянному току 12кОм. Чем это нам грозит, есть точный диагноз?

Posted
7 часов назад, Colonel Burrous сказал:

Зачем полевик в б/п? Чтоб напрочь звук убить? Какой-то хрен придумал, что это дроссель и все кинулись повторять эту лабуду.

Какой то мудрый человек придумал и все кинулись успешно использовать. А чем Вам не угодил полевик в б/п?

Posted
9 часов назад, Colonel Burrous сказал:

Зачем полевик в б/п? Чтоб напрочь звук убить? Какой-то хрен придумал, что это дроссель и все кинулись повторять эту лабуду.

Стабилизация напряжения однако..
