USB-флэш файловый проигрыватель на PCM5102. Своими руками -Дёшево, но с очень хорошим звуком.

lenivo

By lenivo
in Digital

 Share

Recommended Posts

RSD Veteran

RSD

Posted
Posted
В 30.07.2025 в 12:13, W_L сказал:

Ну  и задал вопрос касательно результата:smile-31:

Может кто-то да захочет провести такой эксперимент





В 30.07.2025 в 12:28, W_L сказал:
В 30.07.2025 в 12:21, RSD сказал:

Я это делал не раз, результат слышно. :smile-46:

Кенотрон к микросхеме цап :smile-57:

Остались ли у вас фото проектов, или архивные фото, в интернете таких дел не встречал ??





9 часов назад, Russ3000 сказал:

Вы половинку форума попутали, яснослышащие в другой, тут глухие технари.

  То есть по-вашему мне следовало не отвечать? Так это запросто. :ab:

  • Like (+1) 1
  • Replies 244
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

lenivo
lenivo

Файловый проигрыватель с USB флэшек на основе готовых модулей с хорошим звуком с ПДУ.   KCX TFT2.8 PLAYER02_V2.3 + PCM5102 ДЕШЕВО и СЕРДИТО. НО с ОЧЕНЬ качественным звуком. Управление с помо

Antur
Antur

Не люблю истории без конца, поэтому рассказываю. Наконец то собралось в кучу все необходимое для данного проекта, и получилось следующее. Собрался наконец бутерброд из отдельных комплектующих, и

Rezvoy
Rezvoy

Собственно сабж:

Posted Images

Russ3000 Local

Russ3000

Posted
Posted

Вы дали всем понять, что слышите разницу в звуке при разном питании цифровой части, а в чем она выражается не сказали, держите от нас в секрете. может быть и я бы услышал, кабы знал чего именно нужно услышать. Интриган.:smile-03:

RSD Veteran

RSD

Posted
Posted

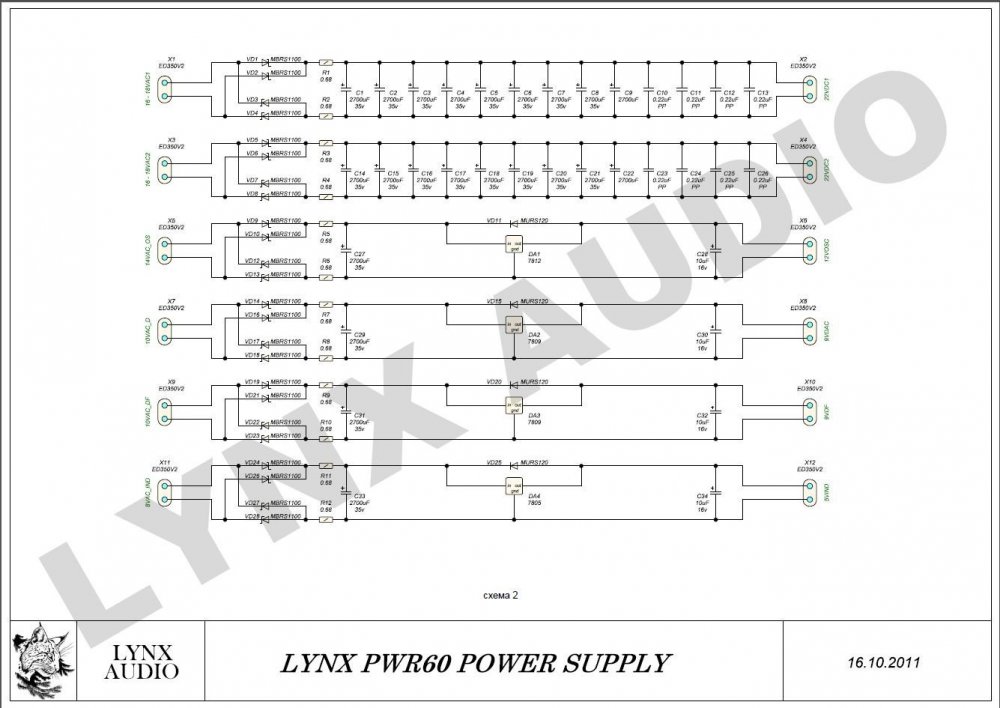

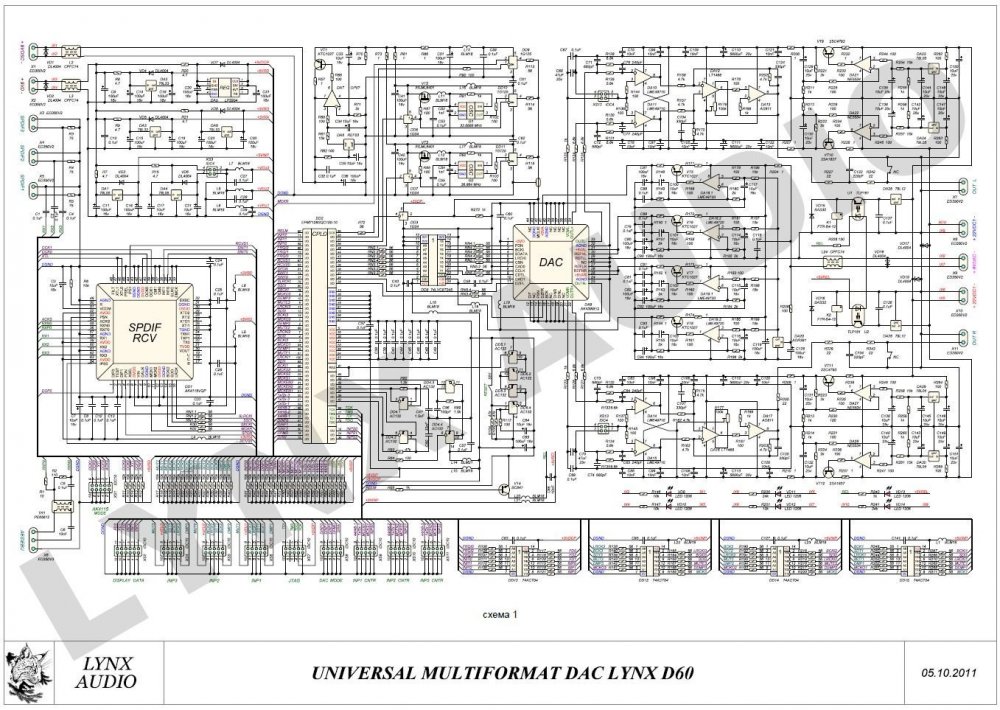

  Очень обидные ваши слова, начальник (с) .  Разница есть, в этом нет секрета ни для кого. Вы же слышите разницу при изменении питания в аналоговой части? Вот примерно такое же по характеру и в цифровой. Объяснять это самоназванным глухим глухарям, да на их (законной?) половине форума :smile-46: у меня нет никакого желания, т.к. я точно знаю к чему это достаточно быстро приведёт

  • Like (+1) 1
  • Smile 1
Russ3000 Local

Russ3000

Posted
Posted

В аналоговой понятно, если схема подвержена влиянию питания, то хорошо слышно, а вот в цифровой, непонятна физика процесса, если совсем плохое питание, то будут выпадения сигнала, но это уже слишком.

Russ3000 Local

Russ3000

Posted
Posted

Между теми что я сам паяю не слышу, все играют прекрасно, микрофонный кабель Клотз5000 + Нойтрики подпружиненые,  оплетка паяна с одной стороны.

Да была разница в цифровом USB кабеле, когда первым попавшимся соединил Малину и ATDAC-15 то случались выпадения сигнала, стоило поменять на нормальный и все заиграло, хотя и в первом случае панорама была на месте и морозная свежесть верхов тоже присутствовала.

Sergio Proficient

Sergio

Posted
Posted

ЦАП Topping (уже не помню модель) очень чутко реагировал на смену источников питания, выиграл линейный стабилизатор от какого-то образцового генератора.

lenivo Proficient

lenivo

Posted
  • Author
Posted

Коллеги -это всё конечно интересно...... но не имеет отношения к теме. Может хватит фигнёй страдать?

Я как автор у верен, что блок питание определяет во многом звук цапа. Я как автор темы уверен, что цифровые провода от панельки до платы цапа влияют на звук устройства. Я как автор темы уверен, что аналоговые провода от цапа до разъёмов влияют на звук цапа.

И давайте на этом закончим обсуждение...вообщем. а если хочется поговорить переходите к конкретике именно с этой панелью источника и этим цапом PCM5102.



RSD Veteran

RSD

Posted
Posted
7 минут назад, Russ3000 сказал:

Между теми что я сам паяю не слышу, все играют прекрасно, микрофонный кабель Клотз5000 + Нойтрики подпружиненые,  оплетка паяна с одной стороны.



    Ладно, как нибудь в другой раз, а то флейм же голимый.



lenivo Proficient

lenivo

Posted
  • Author
Posted

Последнее разъяснение. В свое время гуру цапостроения объяснили, почему на цапы влияют "аналоговые вещи" на цифровые цепи. Чистота питания, качество проводов, стабильность уровней , экранирование.

Очень просто - в большинстве микросхем цапов нет проверки цифрового потока контрольной суммой. То есть как цифровой поток пришёл на цап так он и обрабатывается. Пришёл точный поток - получите точный аналоговый образ. Пришёл поток с ошибками -получите аналоговый образ с ошибками....... НЕТ функционала проверки правильности поступивших цифровых данных. Поэтому и задача- обеспечить максимальное качество передачи и обработки цифрового потока . В компьютере во многих цифровых плеерах - есть галочка включить/выключить проверку подлинности , но этапе процессор-цап такой проверки НЕТ, по крайней мере в  PCM5102. Этого факта достаточно, что понимать почему надо подходить к цапу как к аналоговому устройству.. А с другой стороны .... и со стороны цифровой обработки есть много нюансов ..... но тут включен ведомый режим для микросхемы цапа с задающей частотой по MCLK, поэтому как бы все цифровые проблемы на стороне покупной панельки с процессором. А там они определены производственным процессом и разработчиками .... И нам туда не нужно лезть..... да и справочной информации для такого вмешательства недостаточно.

  • Like (+1) 1
СЮТ Local

СЮТ

Posted
Posted

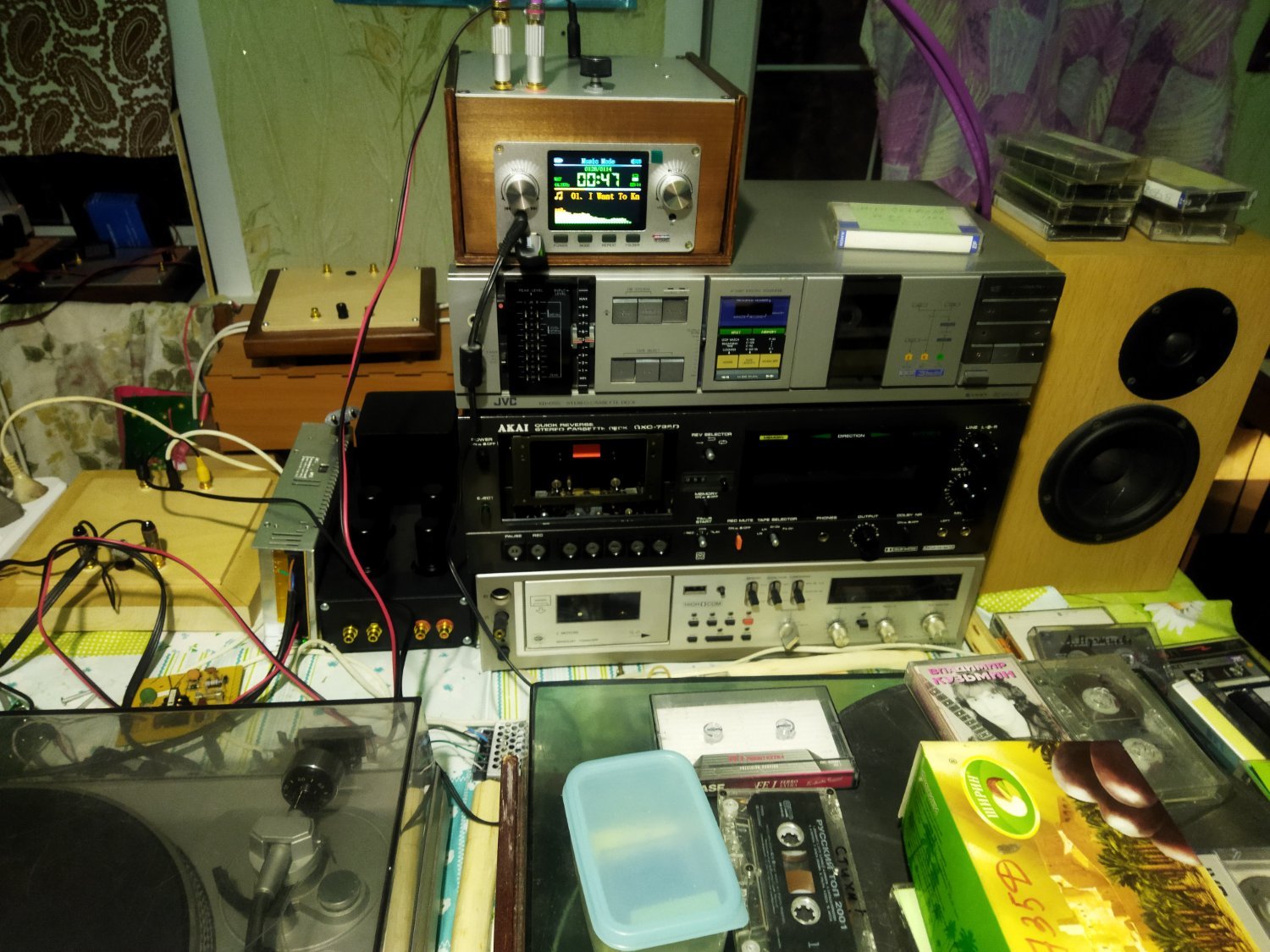

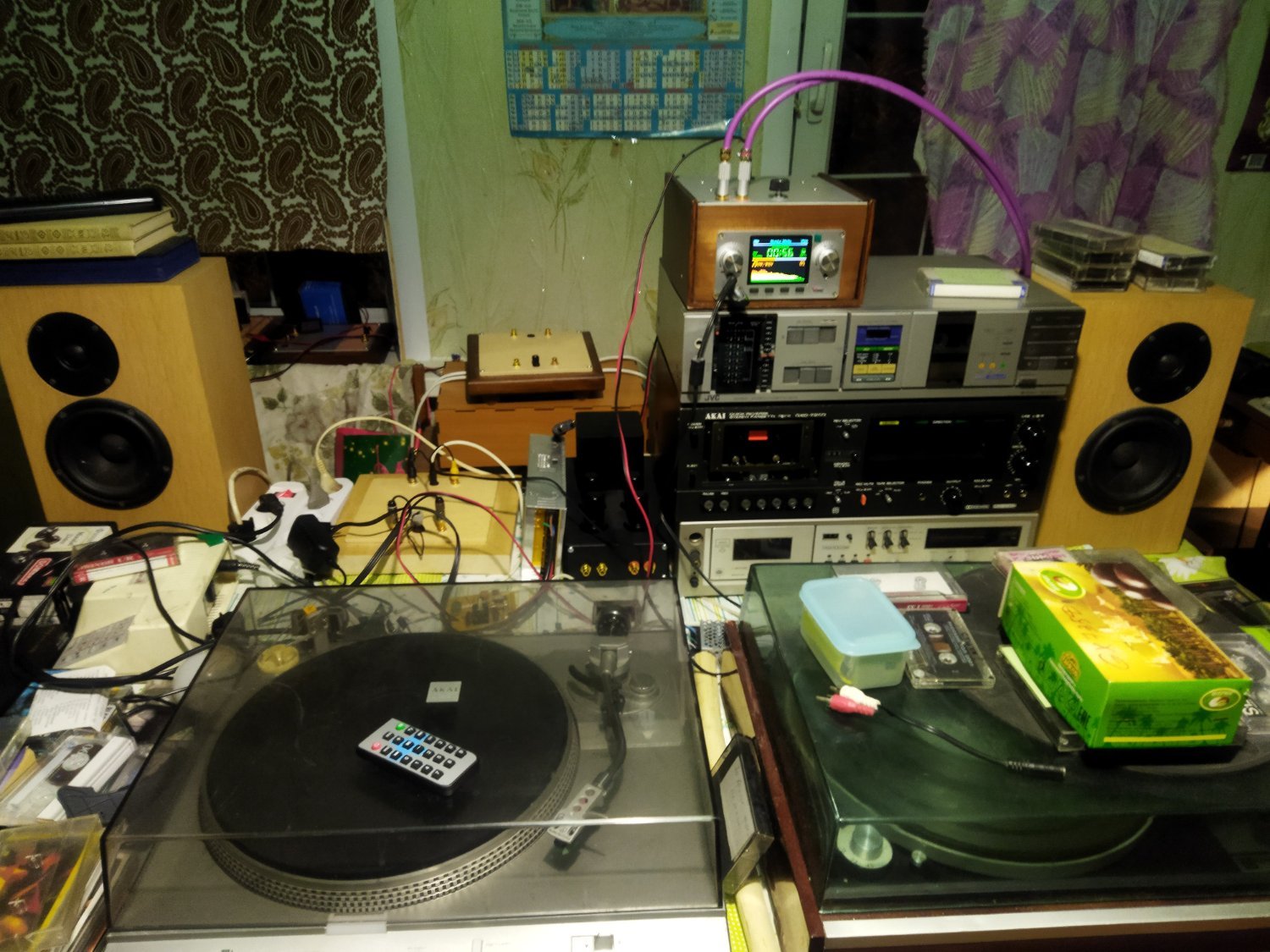

Вот такой монстрик получился из панельки, усилителя JLH 1969 и ИБП на 12В и 30А(!):





Почему монстрик - блок питания крутой, джоулей выдаёт не меряно, джиелхуд при 12 Вольт питания и токе покоя 0,4 А выдаёт 3,6 Вольт эр-мэ-эс на 4-х Омах, в чистом классе А - вполне достаточно для 90 дБ акустики, чтобы вдарить очень красиво и убедительно...

Осенью включу лампы (6Ж4+EL36), сейчасец и без них жарко!

Никогда бы не подумал, что буду цифру слушать с удовольствием, однако - не зарекаемся!

Забавная панель - на линейном входе показывает спектр  винила, также НЧ шум кассетника, долби его не трогает... Прикупил ещё комплект!

На столе бардак - сплошь эксперименты))... Это настольная система! Одна из...

Александру, автору темы, - благодарность!!!

  • Like (+1) 3
  • 1 month later...
ВАК Community Regular

ВАК

Posted
Posted

Сергей Юрич! А как бы к нему Блюпуп прикрутить по I2S?

Вернее к ЦАП,  чтобы было уж совсем хорошо.

СЮТ Local

СЮТ

Posted
Posted
2 часа назад, ВАК сказал:

Сергей Юрич! А как бы к нему Блюпуп прикрутить по I2S?

Вернее к ЦАП,  чтобы было уж совсем хорошо.

Блютуз не приемлю, и тебе (ВАК) не советую!!!))...

ВАК Community Regular

ВАК

Posted
Posted
11 часов назад, СЮТ сказал:

Блютуз не приемлю, и тебе (ВАК) не советую!!!))..

Ну это я думаю следующий этап в мир цифры)).. Вы еще не слышали как звучит мультибитник через 6Н23П с прикрученным Блюпупом по SPDIF?

Rezvoy Local

Rezvoy

Posted
Posted

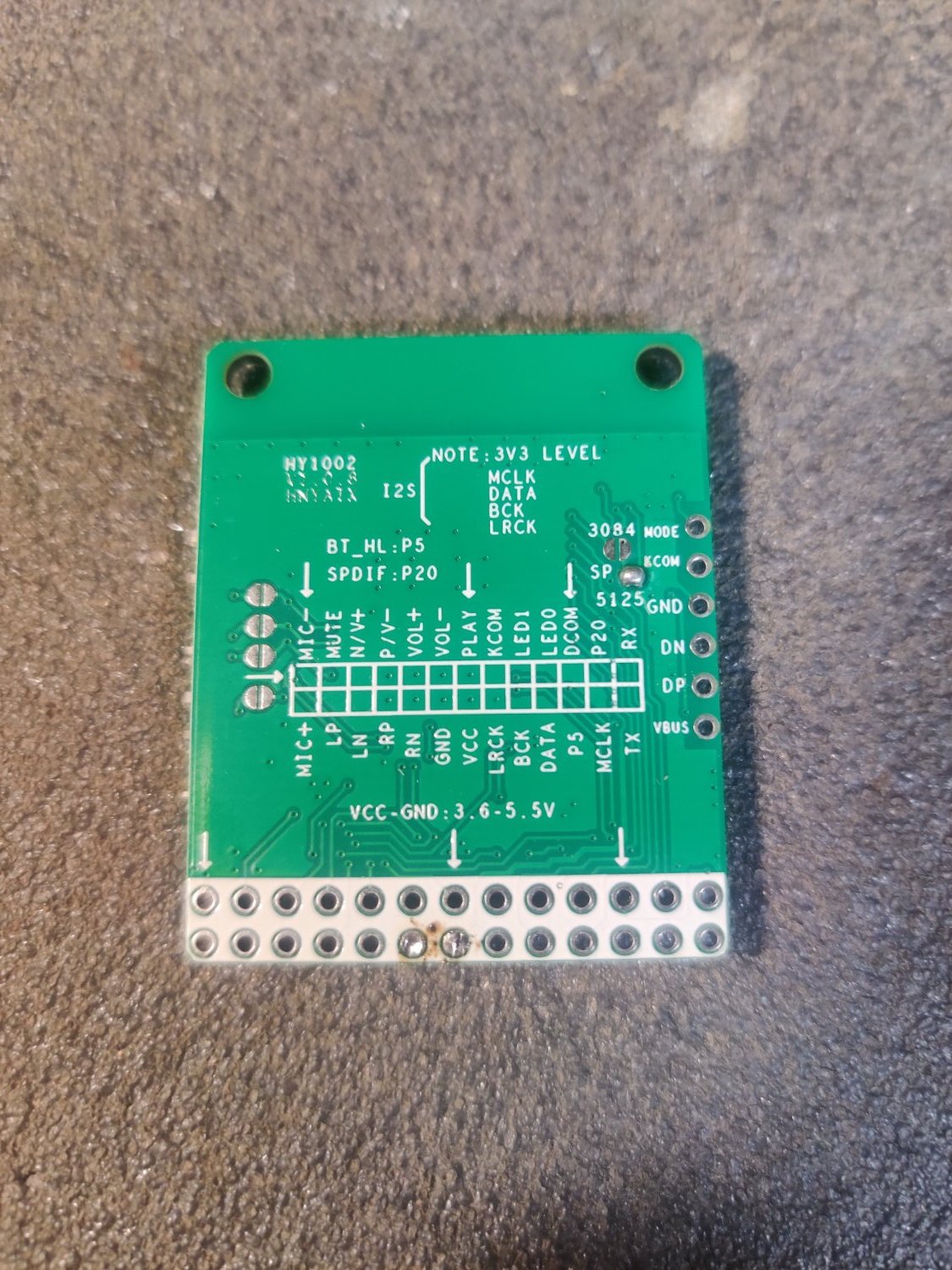

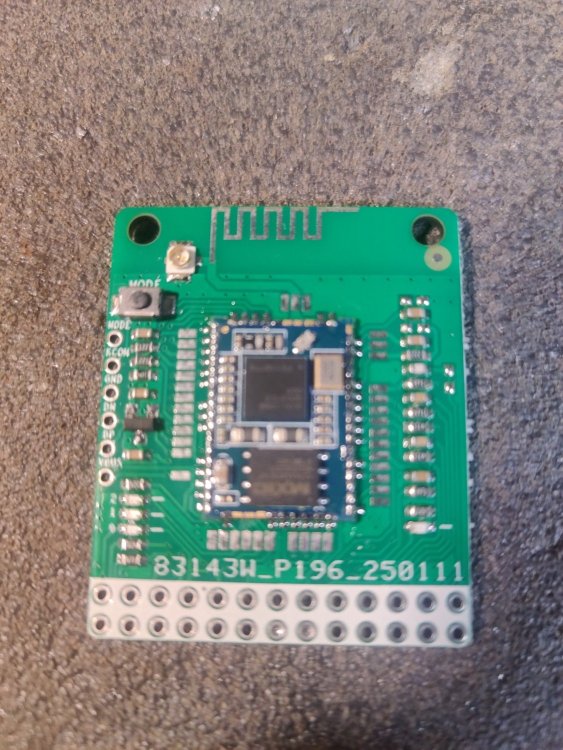

Что-то не пойму: вы передавать по БТ с I2S собираетесь или с приемника БТ снимать I2S ?  Если второе, то даже на этой коробушке вполне прилично работает, а есть варианты и получше.

Да, если будете с неё пользовать I2S, лучше сразу буфер поставить, например 74HC125. У него, кстати, возможно третье состяние на выходах, можно в сеть по шине с другими I2S объединить.

ВАК Community Regular

ВАК

Posted
Posted

Да, но смартфон должен быть с поддержкой Aptx & LDAC. Иногда попадаются такие треки на российских стримах, что Qobuz нервничает.))

Russ3000 Local

Russ3000

Posted
Posted
1 час назад, ВАК сказал:

Да, но смартфон должен быть с поддержкой Aptx & LDAC.

А теперь без этого и не выпускают. Пришлось только антенну купить на +10 дБ, хрен ее знает сколько там на самом деле, померить нечем, но теперь с телефона ловит по всей квартире и через несколько стен даже без заиканий.

lenivo Proficient

lenivo

Posted
  • Author
Posted
15 часов назад, Rezvoy сказал:

Что-то не пойму: вы передавать по БТ с I2S собираетесь или с приемника БТ снимать I2S ?  Если второе, то даже на этой коробушке вполне прилично работает, а есть варианты и получше.

Да, если будете с неё пользовать I2S, лучше сразу буфер поставить, например 74HC125. У него, кстати, возможно третье состяние на выходах, можно в сеть по шине с другими I2S объединить.

Собрали проект?

Интересно ваше мнение и реализация....... хотя бы макетная.

lenivo Proficient

lenivo

Posted
  • Author
Posted
В 11.09.2025 в 01:20, ВАК сказал:

А как бы к нему Блюпуп прикрутить по I2S?

Вернее к ЦАП,  чтобы было уж совсем хорошо.

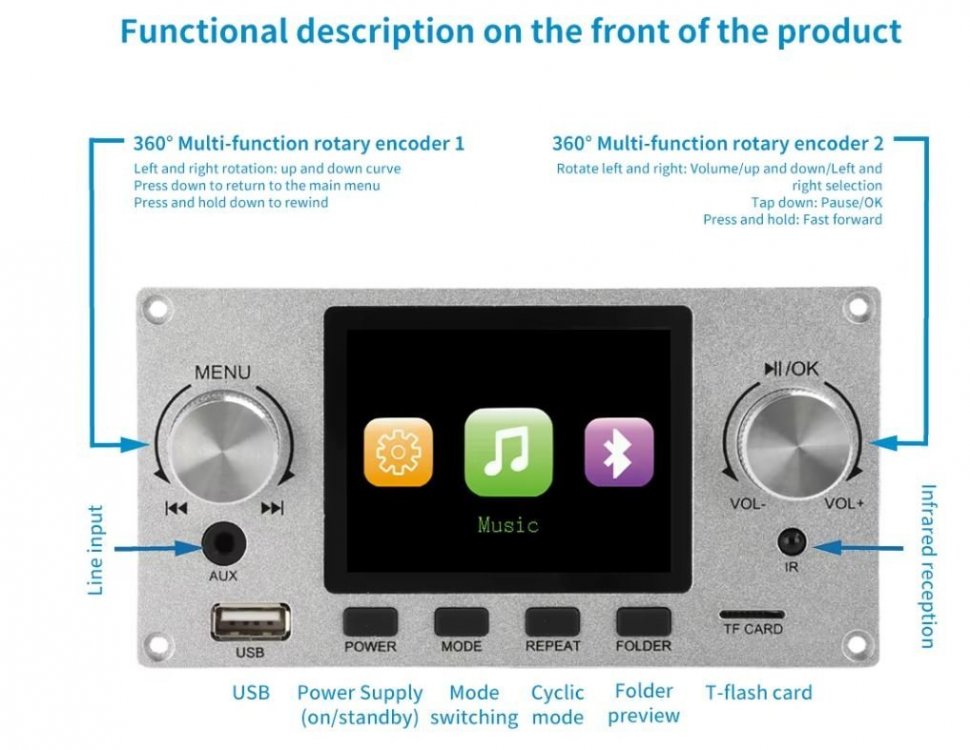

В панельке KCX TFT2.8 PLAYER02_V2.3  есть такой функционал и даже распаян разъём на плате для подключения внешней антенны. Hi-rez файлы, например, панелька с флешки не читает. Но если такой файл отправить со смартфона по беспроводному протоколу, то вполне получаем звук и очень приличный. Если файл записан например с другим битрейдем , чем 44,1 кГц, то панелька его не читает, но ознакомиться с файлом можно просто закачать его на смартфон и передать по блютузу...... И часто, качество лучше чем, если этот файл пере конвертировать в нужный битрейд.

Вот смотрите на фото разъём для антенны -слева, сверху над микросхемой.

Но у меня работает в пределах комнаты и без внешней антенны - корпус то пластиковый. Антенна может понадобиться если внешний корпус металлический.


Фиолетовая пиктограмм на экране справа




Rezvoy Local

Rezvoy

Posted
Posted
3 часа назад, lenivo сказал:

Собрали проект?

Интересно ваше мнение и реализация....... хотя бы макетная.

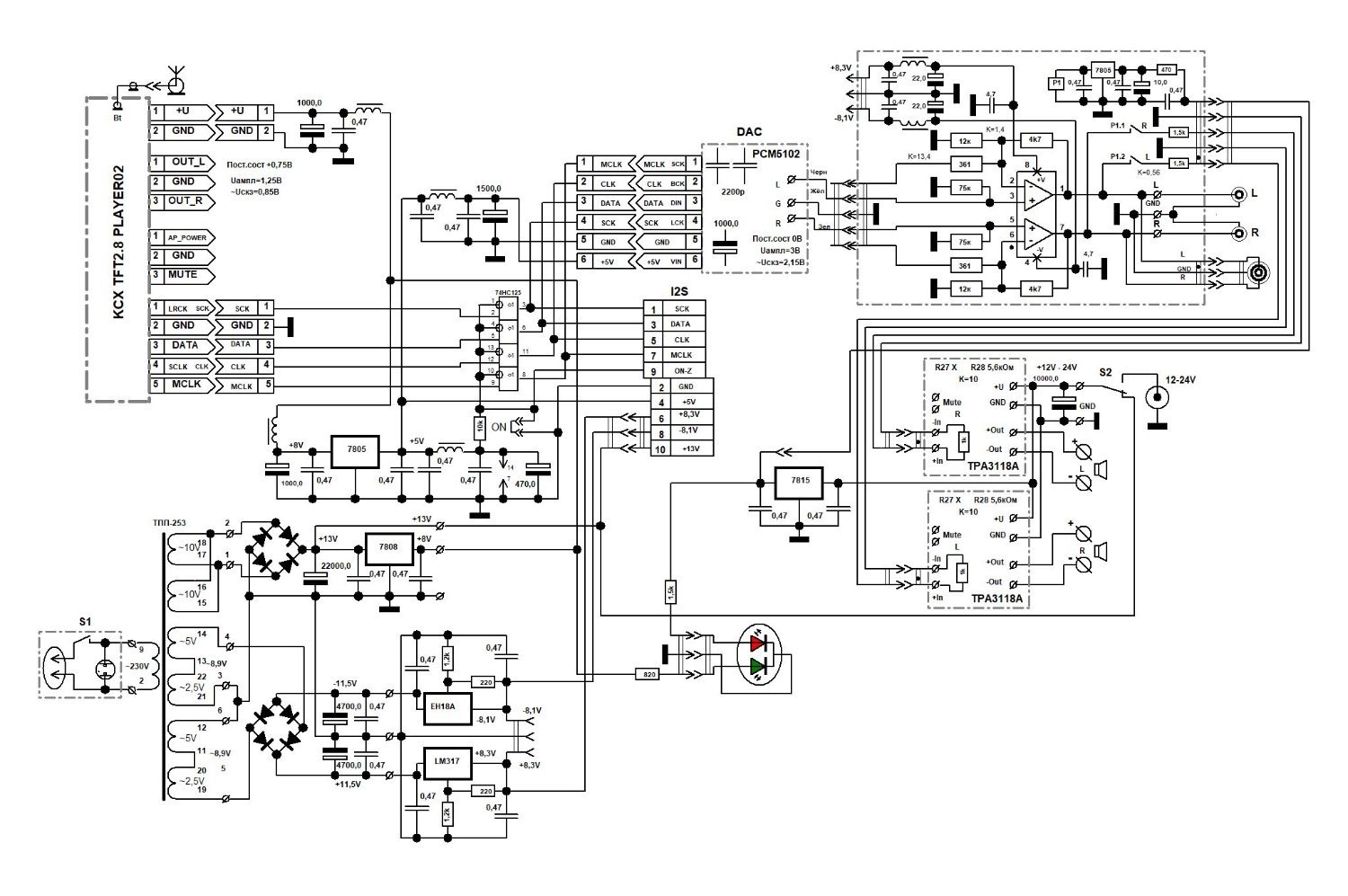

Макет собрал, сейчас оформляю в металлический корпус, позже выложу. У меня предусмотрен внешний I2S (он буферизован), выходной буфер ( он же выход на наушники) после цап и внешняя антена. Подробности позже.

PCM5102 на выходе при уровне 0дБ выдает амплитуду 3В (полразмаха), эквалайзер должен быть в нейтрали, а уровеь громкости- 30.  Аудиовыход панельки имеет постоянную составляющую +0,75В и амплитуду при 0 дБ - 1,25В.

  • Like (+1) 2
  • 3 weeks later...
ВАК Community Regular

ВАК

Posted
Posted

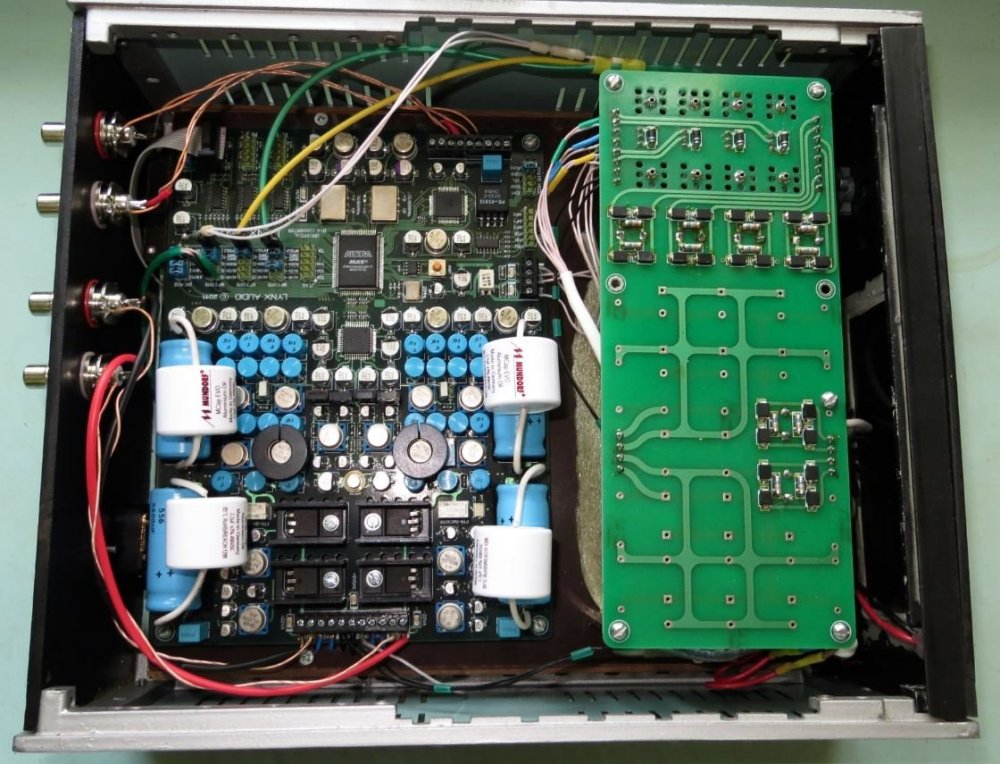

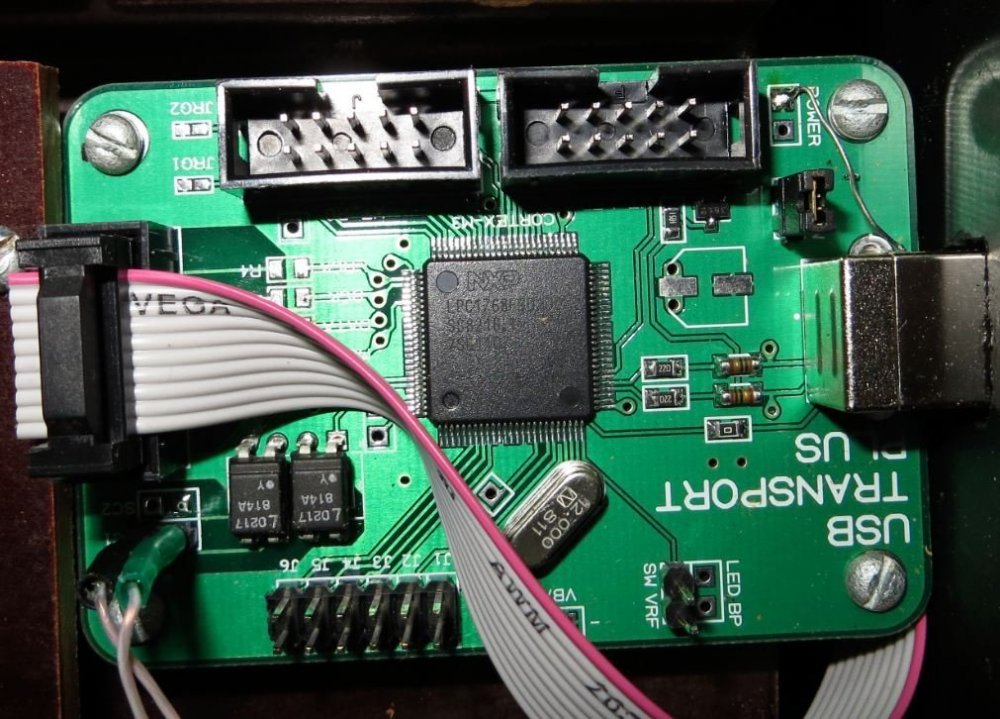

Лихо закрутили сюжет. Я бы еще мосты пленкой обтянул. В DAC как у автора обвязка электролитами? И дроссели по питанию какого номинала и тип?

Планирую пристегнуть этот сюжет к однотакту на 6ф5п
