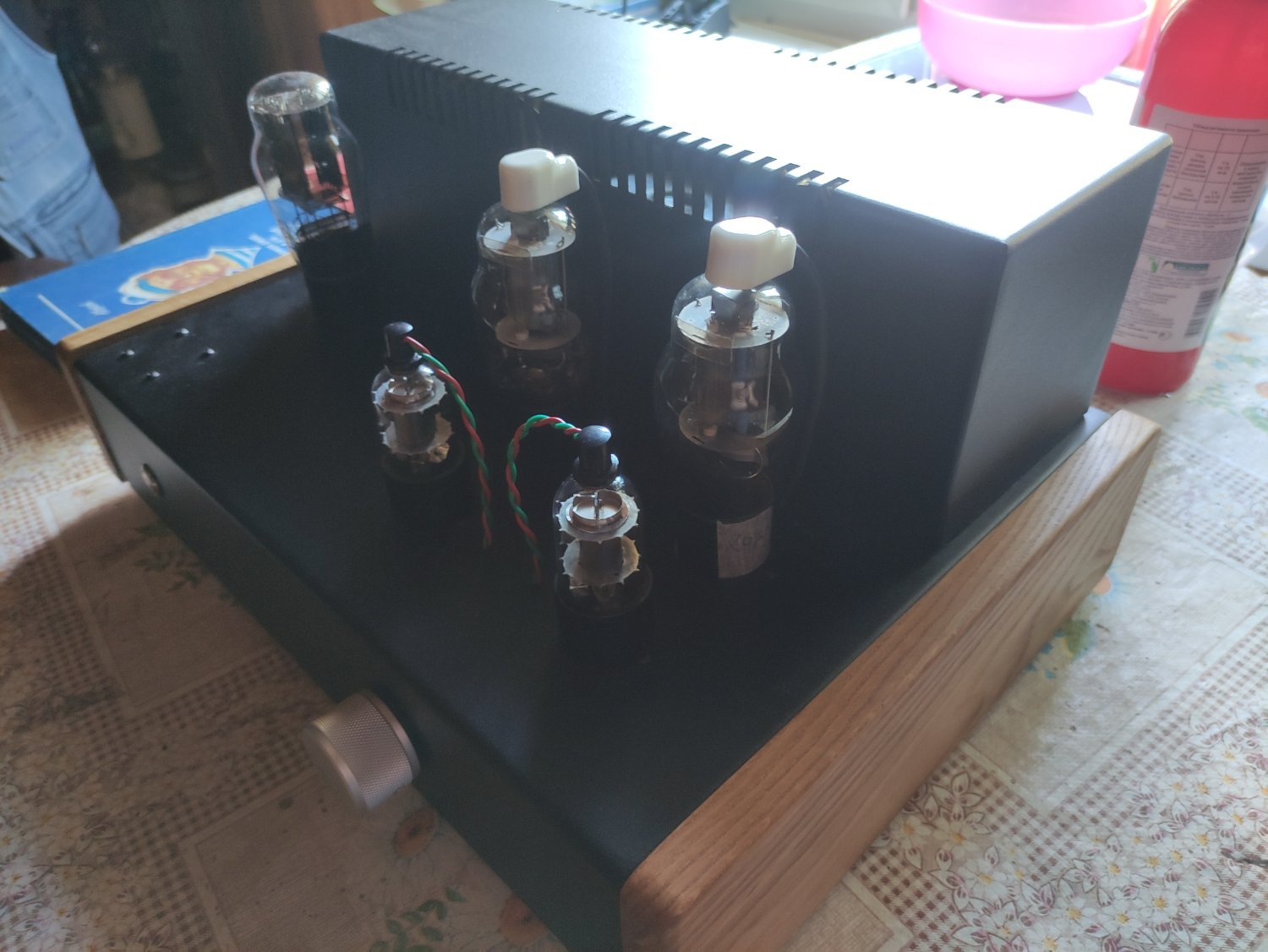

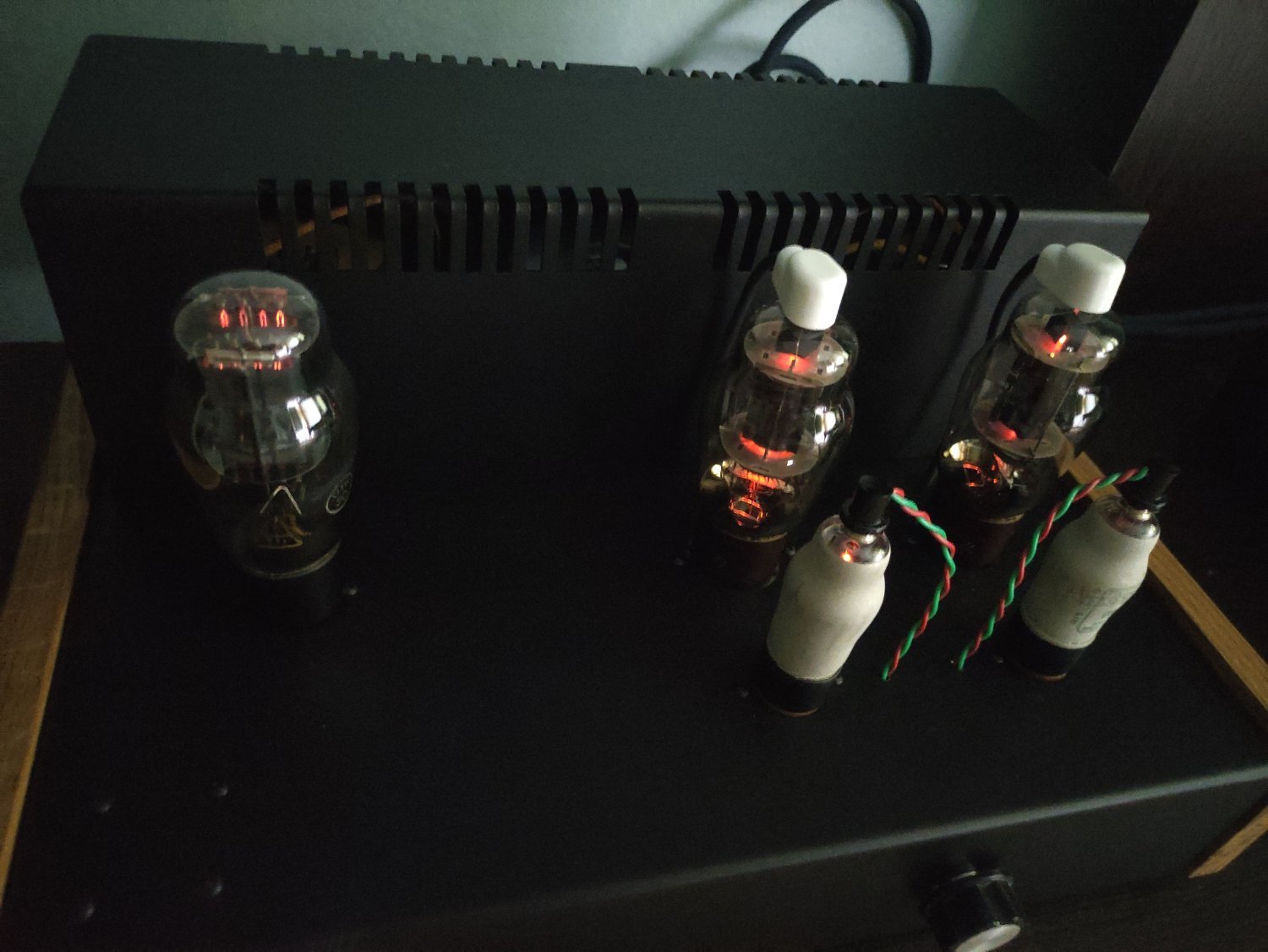

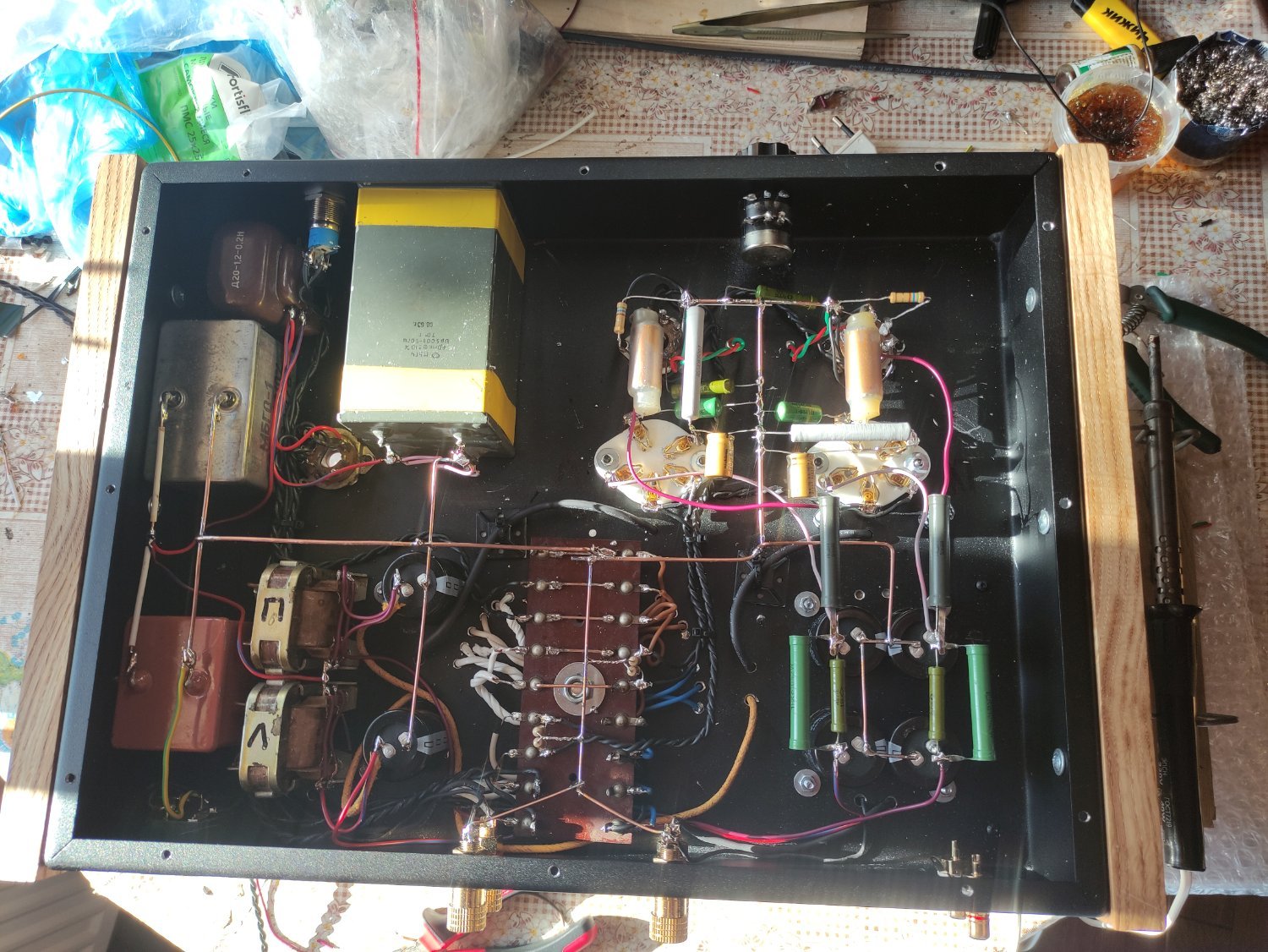

Собрал однотакт на Г807 и ОМ4 на входе.

Выпрямитель кенотрон 5ц3с

Выходники на осм 016

Сама схема простая: кен- 6 мкф- 1,5 Гн-30 мкФ мбго- 1,5 гн- 300 мкФ эпкос это на г807 - резистор 2,7К - 150 мкФ на питание сетки и драйвера.

Режимы : г807 А-К 295-300 В, ток 80 мА

С-К 260-270В

Вчера поставил вместо ом4 наши 6ж6с в триоде. Пока послушаю, но наши не дают такой яркий и насыщенный звук, может более правильный конечно.

Posted

Виталий, как всегда молодец. Отличное исполнение!

OM4 оставляй

Схема приветствуется

Posted
1 час назад, Виталий1982 сказал:

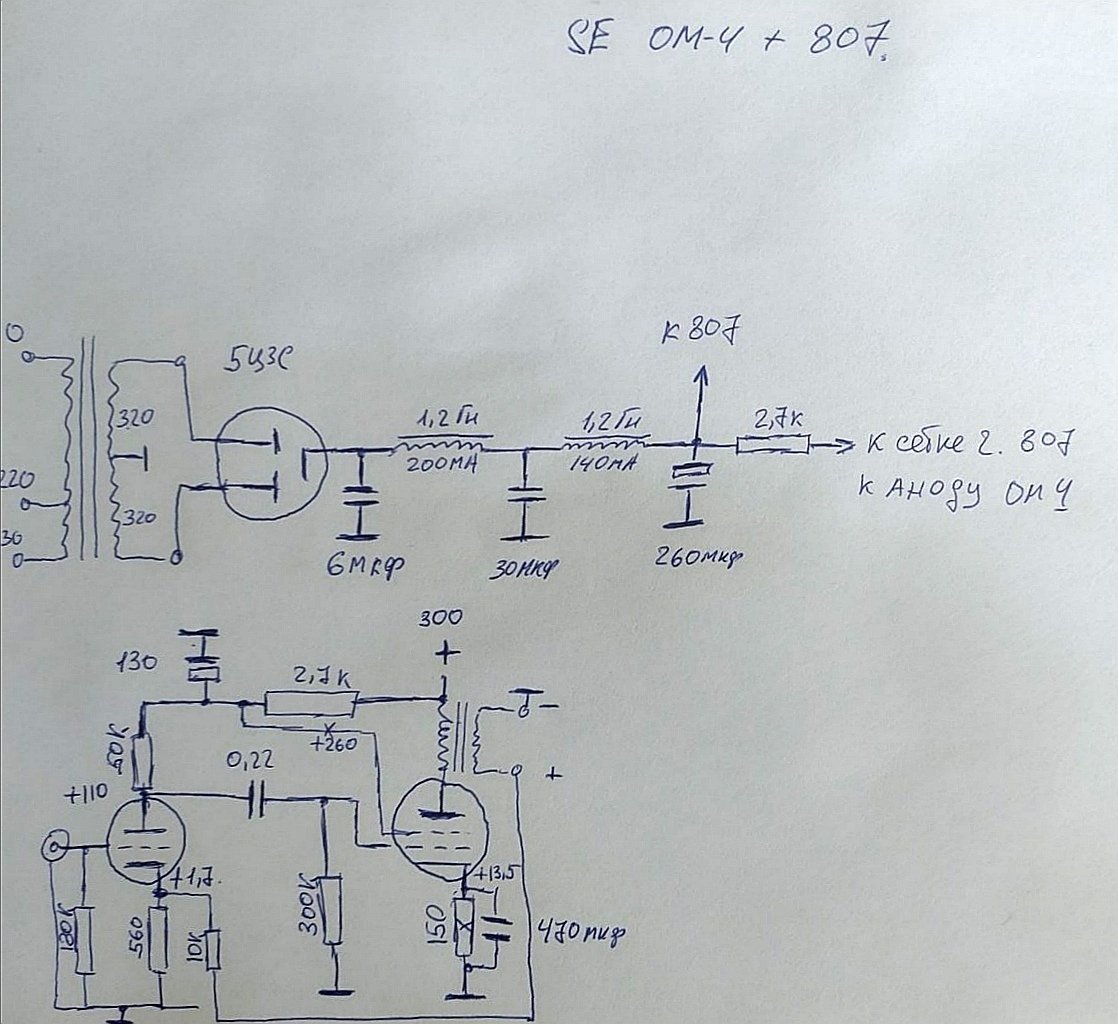

Переверните пожалуйста.




И по выходному трансформатору инфы надо добавить

Posted
2 часа назад, Виталий1982 сказал:

Собрал однотакт на Г807 и ОМ4 на входе.

Выпрямитель кенотрон 5ц3с

Выходники на осм 016

Сама схема простая: кен- 6 мкф- 1,5 Гн-30 мкФ мбго- 1,5 гн- 300 мкФ эпкос это на г807 - резистор 2,7К - 150 мкФ на питание сетки и драйвера.

Режимы : г807 А-К 295-300 В, ток 80 мА

С-К 260-270В

Вчера поставил вместо ом4 наши 6ж6с в триоде. Пока послушаю, но наши не дают такой яркий и насыщенный звук, может более правильный конечно.

А мне, кстати, в других похожих применениях 6ж6с вполне понравились.

Posted

Выходник без затей, первичка-вторичка-первичка- вторчка- первичка.

Первичка 0.315

Вторичка 1,25 и 1мм последовательно.

4,2к /8 Ом

Активное первички 120 ом

2600 витков первички

Зазор под 80 мА

С оос -6 дБ полоса от 11 до 57000 Гц

По -3 дБ.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

 А не пробовали "по аудиофильски " отключить ОС?

OM4 еле нашёл даташит , не часто используется. А почему её? Просто была в тумбочке или сознательно?

Posted

Ну это под названием ом4 редкость.... А по-простому - банальная ЕВС33/ЕВС3 красная. Чисто звукового назначения. Во всяких "ихних" радивах и кинапах.

Тогда уж совсем по аудиофильному - отключить ОС да и в триод еë!!! :)

Posted

ЕВС33/СV1055/OM4/VR55 - все синонимы. Усиление =30, внутреннее около 15к.

Выпускались на Mullard (массово) и на STC (в моей коллекции  такой всего один).

Posted
50 минут назад, Xрюн222 сказал:

Примерно 3 Ri если 4,2 к, очень триодно.

Если акустика позволит... Да и то - маловато будет.

Posted

6Н7С в этой схеме наверное тоже пробовал? Неужели 6Ж6С, лучше отыгрывает. Я лично не понял эту лампочку, хотя в сети ей поют дифирамбы

Posted
47 минут назад, ДимДимыч сказал:

4,2к 2600 вит ?

Всё дело в намоточных.

Это "малабаса", а гудёж - "многа Rвых"...

  • Like (+1) 1
