Фамилия Cosmo KSD205AC3 . У меня осевой выкл. Имп. Так надо, данных нет . но мне кажется хлипкий . а эта 3А . сопротивление "контактов " 20 Ом (измерителем на холодную) -
Правда запаять в одну точку не получается, не большая шинка есть. -
Извиняюсь оф топ, Максимально свести в одну точку и все, что железное, алюминиевое, медное и т. д ту даже в это место. Правда не всегда помогает, есть еще конструктивное расположение, приходилось менять.
-
Я спросил про разводку общего провода. Пож. не угоняйте тему. Пока никаких замен в коррекции, лампах и прочее не планируется. Моя цель - собрать отлично звучащий ФК на трансформаторном "выхлопе". Слесарные работы завершены и идет сборка комплектухе по схеме указанной выше. -
Перебрал у себя 6Ж32П еле подобрал двойку, но дело не в ней, когда восьмой десяток и слух от 100 до 10000 Кгц и я пытаюсь пыжится, сам себе удивляюсь ничего не слышу, но щеки надуваю, как же дедушка.
-
Я проводил на микрофононах много сравнений в том числе на лампах серии EF. Я делал микрофоны на 6ж32п/EF86...... Вместо EF86 - вполне хорошо заходит наша 6ж32п - вы можете оставить вашу цепь коррекции, но снизить анодное напряжение чтобы на аноде было 50-60 вольт...... Микрофоны почти всегда используют электрометрический режим. Но нужно низкое анодное напряжение .... В триодном режиме при 50-60 вольтах 6ж32п работает при нулевом смещении в электрометрическом режиме (который и сам постоянно называю микромектрическим )....... А пентодные режимы мне не зашли ..... и их как бы в микрофонах не применяют, поэтому я пентодные схемы и не тестировал в этих режимах...... И на низком анодном (50-60) наши 6ж32п нравились по звуку ЗНАЧИТЕЛЬНО больше, чем импортные EF86 .Тестировал много EF ламп... (https://dzen.ru/a/ZI8TIW1BgnT5dusE и https://dzen.ru/a/ZMOLFzKeIX8HuPtp )....... 6ж4п и 6ж32п - для меня пока фавориты из наших ламп... Для фонокорректора также советовал бы попробовать 6ж49п-ДРУ (-д, -ДР) - встает вместо 6ж4п один в один только детальнее играет..... но в микрофонах при сравнении выбыирают 6ж4п, а не 6ж49п-ДРУ... А вот в усилителях и фонокорректорах она очень достойно сыграет в первом каскаде. -
А были ли пробы с различными вариантами питания второй сетки ЕФ86? Например: через токовый резистивный делитель, стабилизация разных видов (стабилитрон, стабиловольт, ламповый стабилизатор)? Я на себе проверил эти варианты - полезный опыт. А насчёт вынесенного БП - у меня тоже разделён корректор на 3 блока (сам корректор с оконечной фильтрацией питания, БП с предварительной фильтрацией, выходные трансформаторы). Предпочитаю заходить сигнальной землёй вв одной точке, даже если шина земли толстая и низкоомная. Так имеем минимальный риск создания земляной петли. ИМХО. И ещё, шунт вторички выходников наверное технически полезен для коррекции анодной нагрузки, но субъективно вреден, при наличии хороших трансов. Ну и входное сопр. корректора всегда требует точной подстройки под конкретную физическую головку, что лучше делать у самого тонарма, чтобы снизить влияние фонокабеля на звучание. Потому я ставлю гридлик на входе довольно большой величины, а нагрузку головке задаю прямо на столе. Если ошибаюсь - поправьте. -
На самом деле меня зацепил подход..... Если оставлять первую лампу и делать до усиление на микросхеме и хочется катод на землю. То можно взять схему лампового микрофона на лампе 6ж4п, взять схему коррекции на лампе 6ж4п из схемы корректора Комисарова и получится очень классное устройство. Обратите внимание там и там 75кОм в аноде лампы..... Чтобы катод лампы 6ж4п запустить с нулевым смещением - её нужно включать в триодном смещении и на аноде иметь 50-60 вольт. Но тогда не хватит усиления для ламповой схемы, а вот для схемы со вторым каскадом на микросхеме хватит ..... и конечно использовать межкаскадный конденсатор - бутерброд МКР+ фольговый полистирол + серебро в слюде (СГМ или ССГ)..... И выпрямленный накал по микрофонным технологиям ..... Почему коррекция в аноде, потому как при коррекции на межкаксадном конденсаторе там не применить бутерброд из конденсаторов ..... т.е. нужны очень качественные конденсаторы - которые на очень точные емкости трудно доставаемы и очень дороги......
-

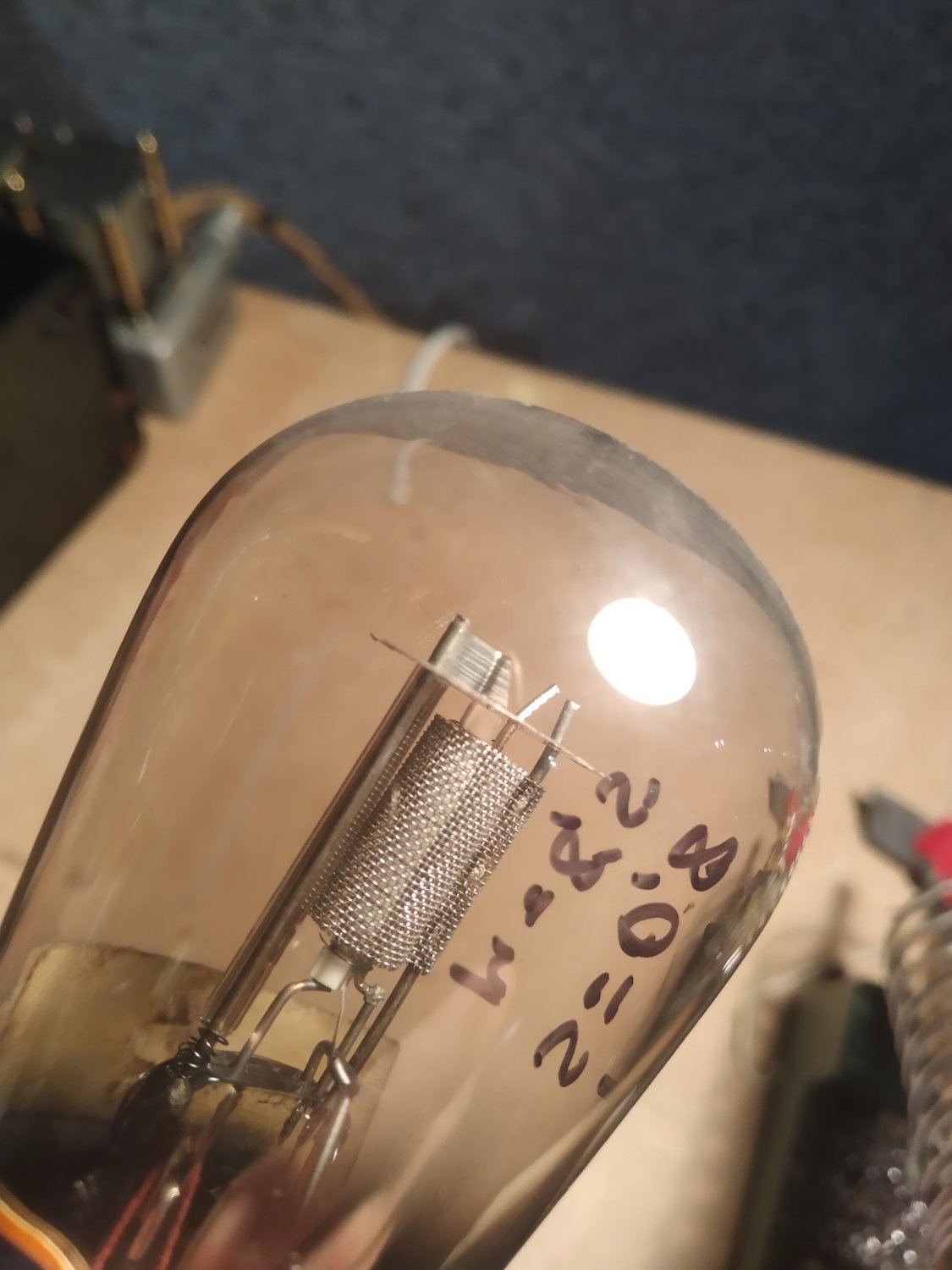

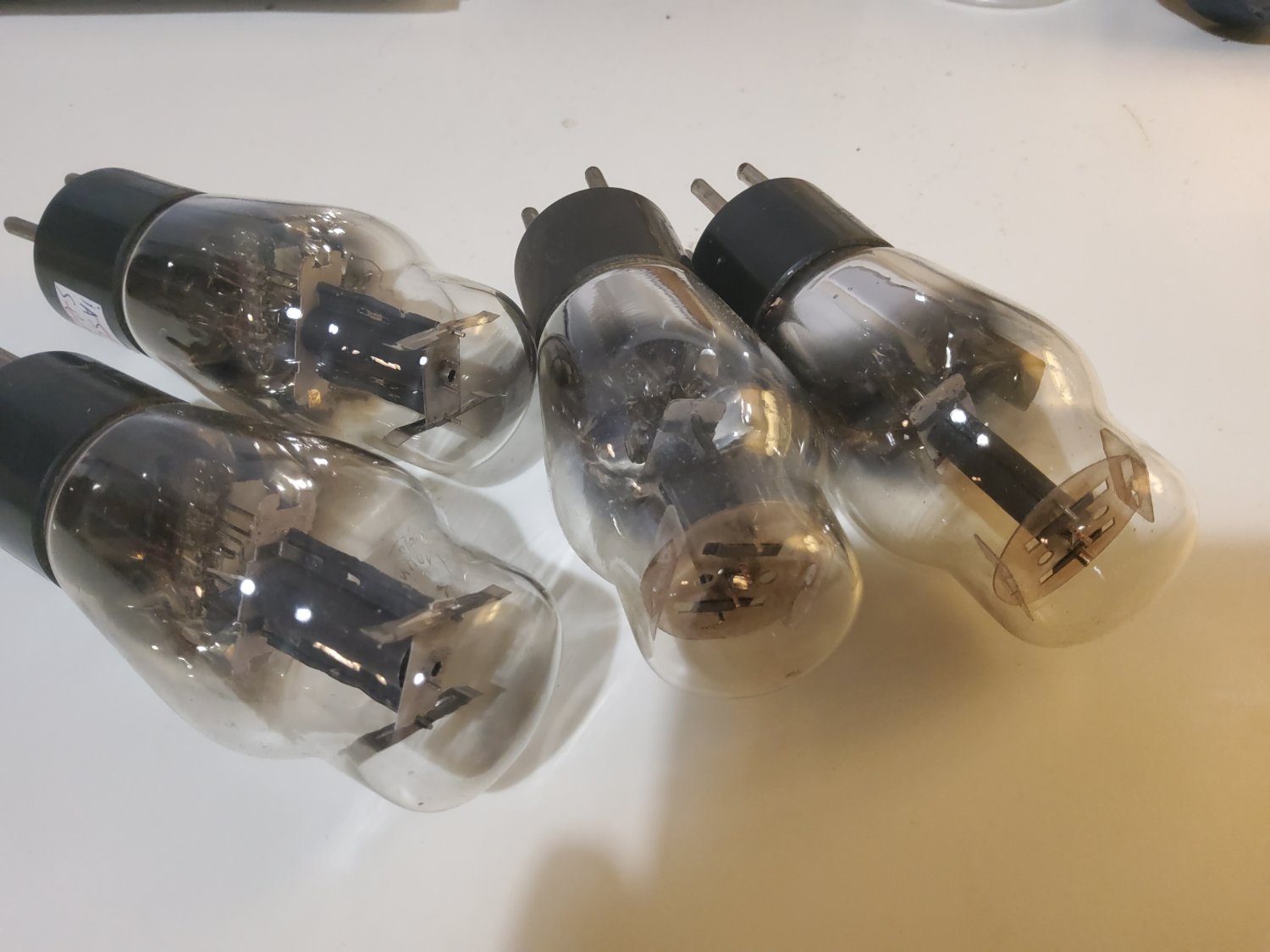

.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Пришел поручик Ржевский... (шутка) А самое главное - микрофоны у него - ламповые. Но это - другое... (шутка) -
А если выкинуть и первую лампу, и блок питания на кенотроне - то заиграет совсем хорошо.... Реально, если не экономить на деталях - конденсаторах и резисторах микросхемные корректоры очень хороши. Для качественного лампового корректора нужен очень продвинутый блок питания и качественная цепь коррекции..... но есть и куча нюансов..... Как бы корректор - это в первую очередь для звука, а во вторую концепция построения и на чём делать. Пользуемся микросхемными цапами, CD проигрывателями, микросхемными флэш плеерами и микросхемными FM тюнерами..... и как то не паримся от того, что они микросхемные, а не ламповые.
-
Так называемая 78 есть добавление "рокот фильтра" ниже диапазона слуха, 20 Гц. Некие общие точки зрения по этому поводу есть: а) установка оного фильтра высокого порядка, не менее 3-го иначе смысла нет. б) синфазный фильтр: превращение сигналов в моно до частоты 70...140 Гц. В корректоре. Вроде как запись до этой частоты моно, а коробление - вычитается. Второй способ обычно с выключателем.
-
С таким корректором, правда, Торреса и входной лампе EF806, лучшие результаты по звуку получились при применении фотовольтаического смещения лампы, т.е. катод жестоко на земле и установки усилителя х2 на микросхеме OPA1656 на выход. Её питание сделал от простейшего DC-DC 5 - 2х15В с гальванической развязкой и питанием от выпрямленного накала. Содеять такое побудило высокое выходное сопротивление корректора, подключил к ушнюку Назара, а оно еле играет, у него входное сопротивление 2к. Адепты тру ламповости стукнут меня тапком и поделом, но играет отлично и на любую нагрузку, микросхему не слышно ни капельки. зы. потом выкинул выходную 5687 и добавил усиления микросхеме до 30, заиграло еще лучше. -
Пока занимаюсь монтажом в схеме и хотел посоветоваться с сообществом, чтобы потом не переделывать. Физически корректор состоит из трех блоков: 1) кенотрон с первым конденсатором; 2) плата БП с конд С10-С13; 3) плата самого корректора и по центру платы смонтирован медный провод-шина общего провода, всё навесной монтаж. На рисунке общий провод-шина выделен жирным черным. Как лучше развести общий от компонентов? Такие варианты: красная линия - охватывает одним общим проводом БП на оба канала или синяя линия поканально от каждого своего БП на общий черный в точке 2 Зеленая линия - от тр-ра и от конденсатора кенотрона на общую шину в точке 1.
-
Хотел уточнить - это схема для АЧХ RIAA или RIAA 78?
-
-
-
