2 minutes ago, Сергей А said:

Уже похоже.

Так всегда и было. Я опять потерял нить ваших рассуждений.

Что вы хотите выяснить?

Posted

Господа! Грейте ваши паяльники, да поводите ими немного, послушаете и сразу станет все ясно и понятно. :)

  "Лучше один раз услышать, чем сто раз симульнуть!" © :smile-15:

  • Smile 1
Posted
7 минут назад, Russ3000 сказал:

Господа! Грейте ваши паяльники, да поводите ими немного, послушаете и сразу станет все ясно и понятно. :)

Так оно как бы и так давно все ясно и понятно. :) 2-3 лампы без всяких ОСов и с пассивной коррекцией.

Posted
15 minutes ago, Сергей А said:

вы что от меня хотите ?

:) Понять, что вы выясняли, разумеется!

Posted
17 минут назад, catBot сказал:

Так всегда и было. Я опять потерял нить ваших рассуждений.

Что вы хотите выяснить?

Снимите АЧХ ФЧХ просто от генератора , без головки. Интересно посмотреть.

Posted
8 minutes ago, Сергей А said:

Снимите АЧХ ФЧХ просто от генератора , без головки. Интересно посмотреть.

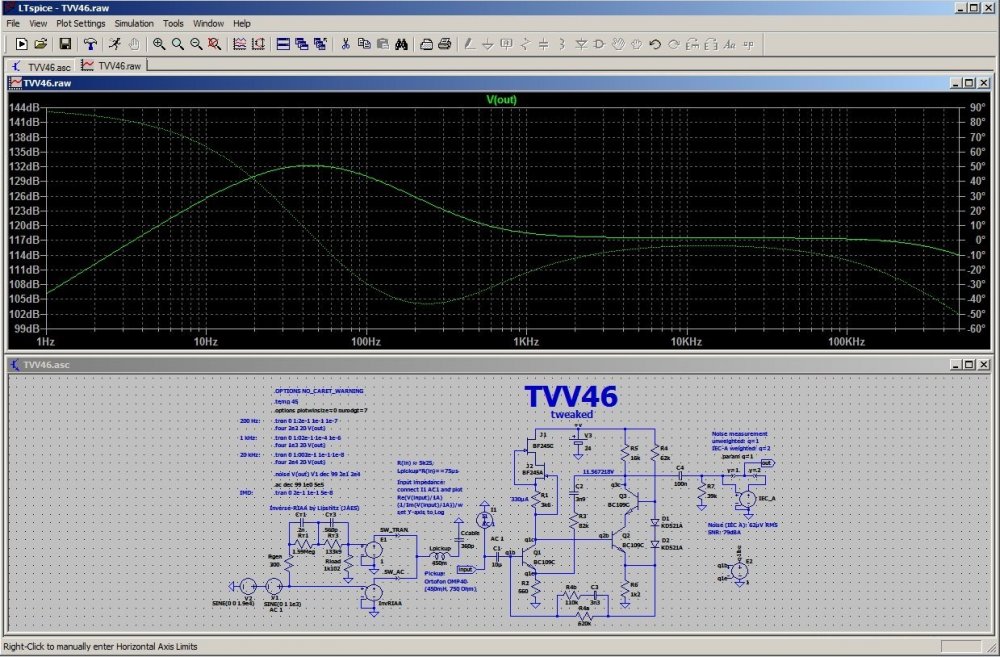

  1. на входе - источник тока:image.thumb.jpeg.a8e036682419df1d155df4440e8db47b.jpeg
  2. на входе - источник напряжения:image.thumb.jpeg.09ecf5a3f1f1ff56e7920162fe7ccdb4.jpeg
Posted
5 часов назад, Комелев Константин сказал:

Лучше бы подсказали как усиления добыть.

Точно такую, но "c перламутровыми пуговицами"? Я добавлял небольшую железку.
Поскольку очевидно и просто. Сразу улучшился БУМммм. Но, если у вас
транзисторный тракт, лучше триод заменить на кремниевый.


  • Like (+1) 1
Posted

Прекрасные картинки. У Швейка тоже что-то было про симуляцию.
Ниже журнал "Англия", 1972 про те же проблемы выбора -


  • Like (+1) 3
Posted
8 минут назад, catBot сказал:
  1. на входе - источник тока:image.thumb.jpeg.a8e036682419df1d155df4440e8db47b.jpeg
  2. на входе - источник напряжения:image.thumb.jpeg.09ecf5a3f1f1ff56e7920162fe7ccdb4.jpeg

Не понимаю что показывает. Пронормировать от 0 дБ никак?
и что значит от источника тока? Зачем ?
Генератор у меня 600 Ом


Posted
10 минут назад, Goofnm сказал:

Точно такую, но "c перламутровыми пуговицами"? Я добавлял небольшую железку.
Поскольку очевидно и просто. Сразу улучшился БУМммм. Но, если у вас
транзисторный тракт, лучше триод заменить на кремниевый.


Тот самый "Tube distortion buddy"? С ручкой

"Tubeiness"?

Posted
1 minute ago, Сергей А said:

и что значит от источника тока? Зачем ?

Как вы прекрасно объясняли работу обеих ветвей ООС в этом корректоре, К.У. на разных частотах определяется разными цепями, в одну из них входит импеданс ГЗМ.

Вы попросили её (ГЗМ) отключить, вот я и показал, что получается при бесконечно большом сопротивлении источника, и что - при нулевом.

Posted

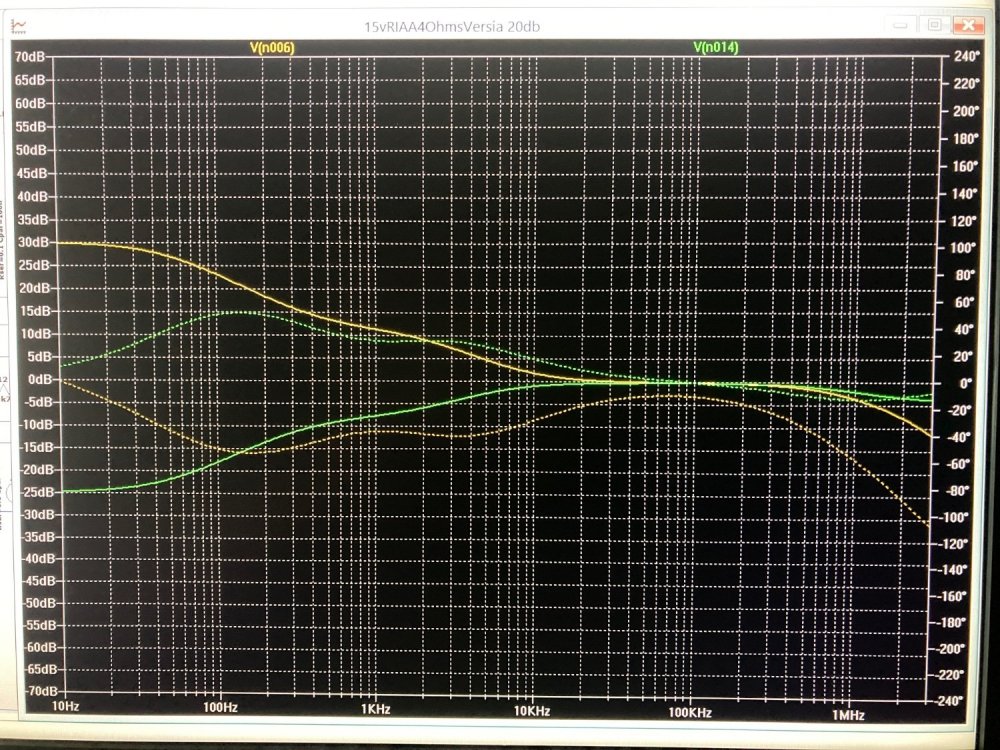

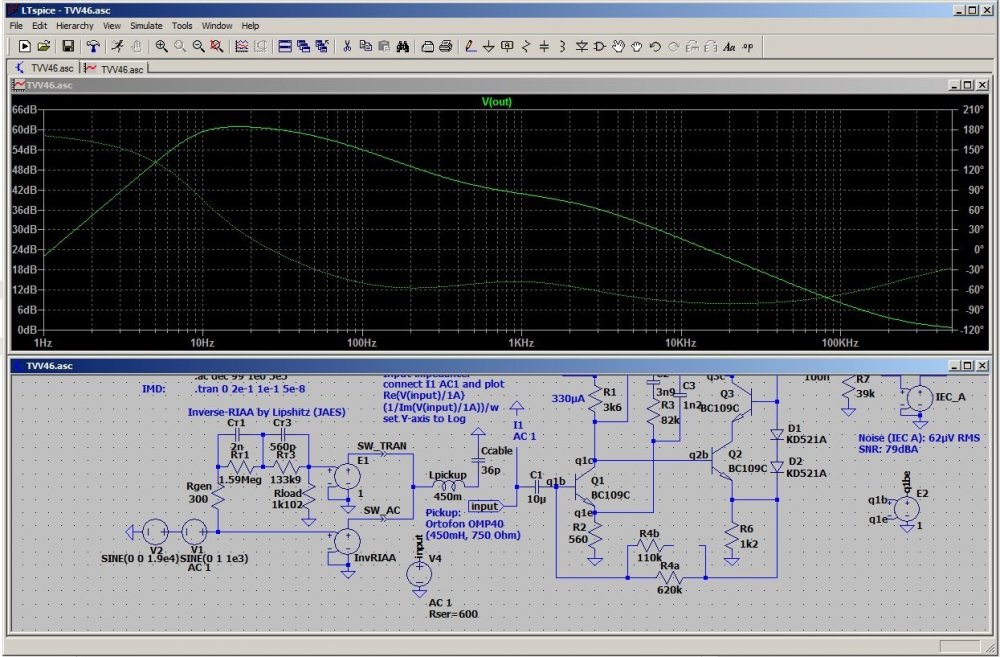

Вот так выглядит АФЧХ при работе от генератора с выходным сопротивлением 600 Ohm:


Posted

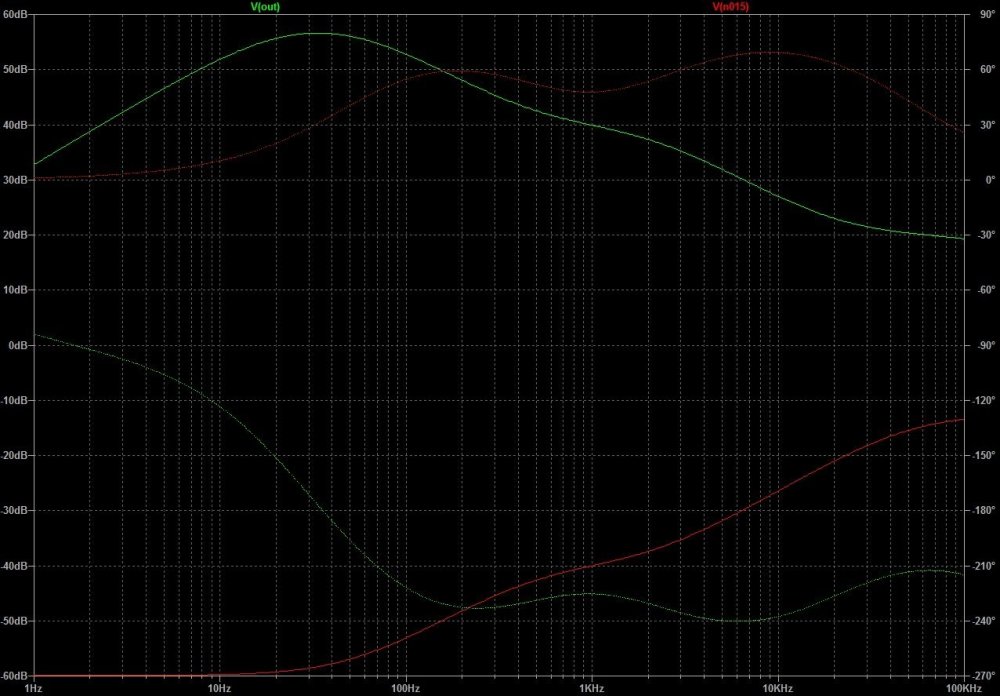

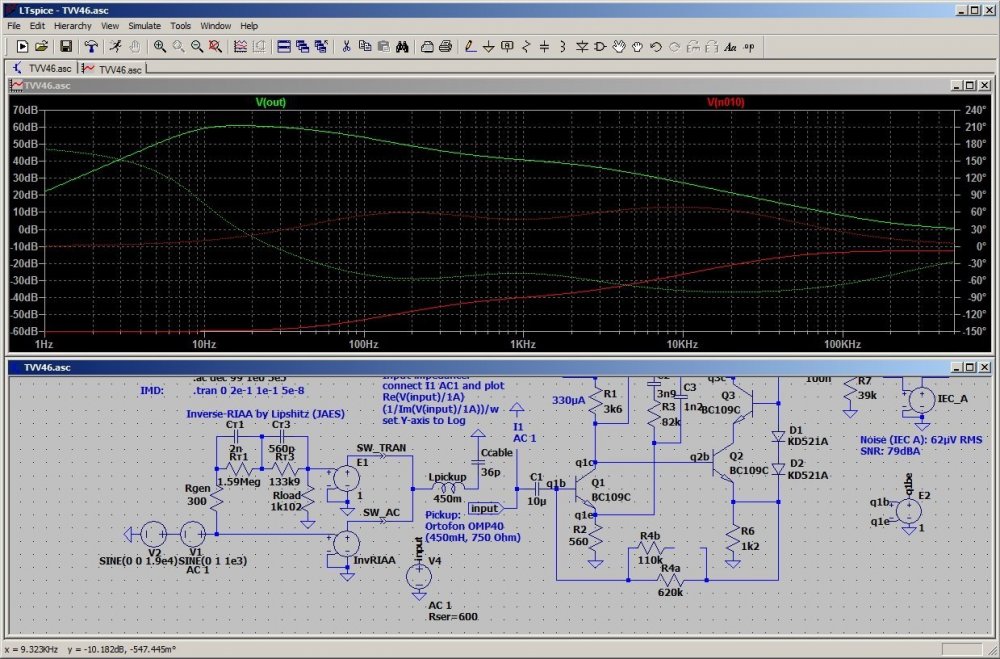

Для наглядности добавил (красным) эпюру инверсного RIAA:


Если не смотреть на завал ИНЧ из-за входного и выходного разделительного конденсатора, то зеркальность относительно оси 0dB присутствует.

Posted
13 минут назад, Xрюн222 сказал:

Тот самый "Tube distortion buddy"? С ручкой "Tubeiness"?

Я про такое не знаю. А черная ручка это клемма "земля".

Posted


Строго говоря, полной симметрии нет, из-за того, что ГЗМ ведёт себя не так как генератор, у них разные импедансы и эта разница - частотозависима.

Posted
1 minute ago, Сергей А said:

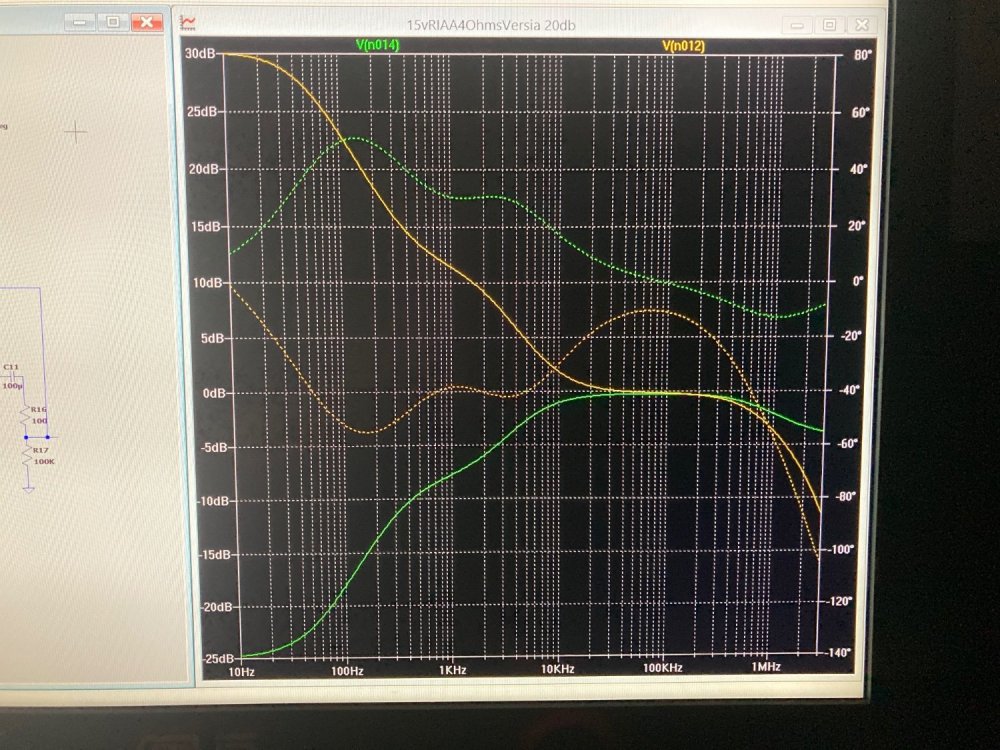

Фаза по разному показывает на 10к. У вас до +\_60 на 10 кГц. Здесь от 100 Гц плавно снижается к 0 .

Вы же ~полчаса назад всё прекрасно изложили: К.У. в TVV46 зависит от Zголовки. А показываете картинки от совсем другой схемы, - где от свойств ГЗМ зависит только ВЧ резонанс на ультразвуке.

Posted

Так и Вы давно все изложили. В чем хотите меня убедить? В том что на НЧ усиления не хватает?
Я то просто смотрю как отличается ФЧХ.
Вашем случае придется каждый раз отлаживать на НЧ пост. времени. и зависимое от головки усиление . Кг опять же плох.
В чем плюсы?

Posted

Я ни в чём не пытаюсь вас убедить, это вы всё время высказываете какие-то предположения. Никаких "плюсов" (кроме питающих +24 вольт) в схеме TVV46 я не вижу, и, тем более, про них не рассказываю.

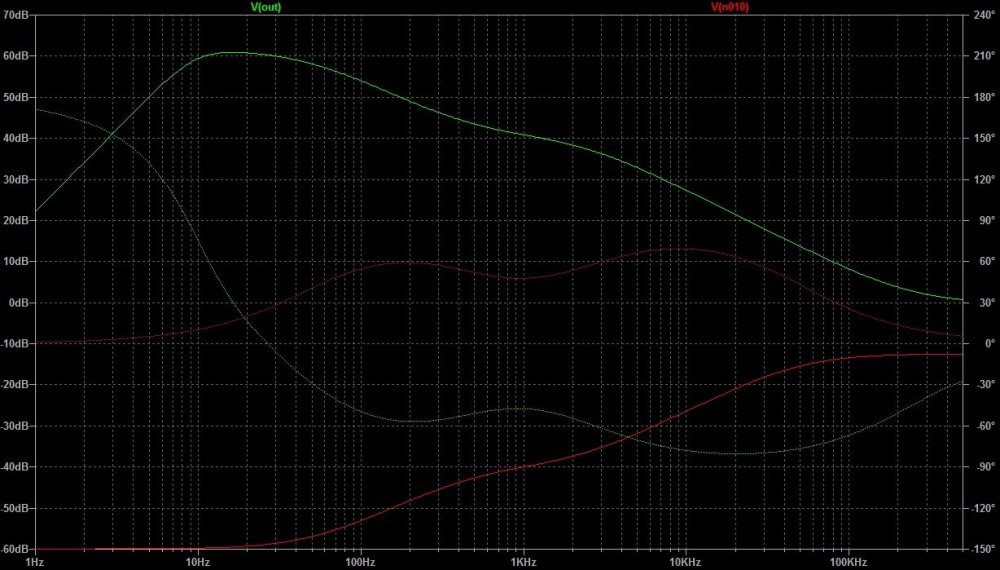

Вот эпюры из нормального корректора ("Корвет УП-078С", в нём сделано по RIAA-78):


Тут симметрия такая же, как на ваших картинках.

А подстраивать согласование ГЗМ+корректор необходимо в любом случае, если вы действительно хотите получить качественное звуковоспроизведение.

Posted
Just now, Сергей А said:

Попробуйте еще снять IMD для скажем 57 и 60 Гц , как оно покажет ?

С каком корректоре? В TVV46? Покажет не ахти. В корректоре УКУ "Корвет УП-078С", если верить LTspice, ИМИ на указанных частотах около -120dB, а может быть - ещё ниже. Не помню, а гонять симуляцию сейчас некогда. Я проверял на сумме 307Hz и 401Hz.

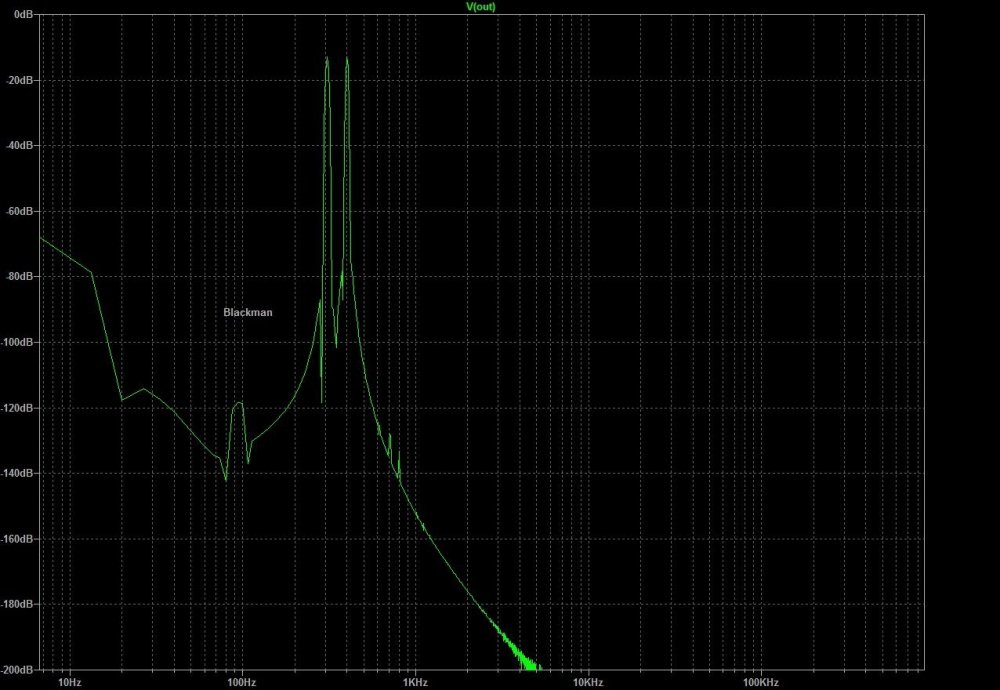

Вот та картинка:
