Измерения ВАХ и подбор радиоламп

Климентий

By Климентий
in Active

 Share

Recommended Posts

Климентий Local

Климентий

Posted
  • Author
Posted

Тема для меня не теряет интерес...хоть никто больше ей и не интересуется похоже... но я немного поработал над алгоритмами программными... черновые наброски... будет программа полного цикла от измерения до полного анализа ВАХ и выбора оптимальной рабочей точки и построения всех оптимизационных кривых по можности, искажениям и тд...

продолжение следует...

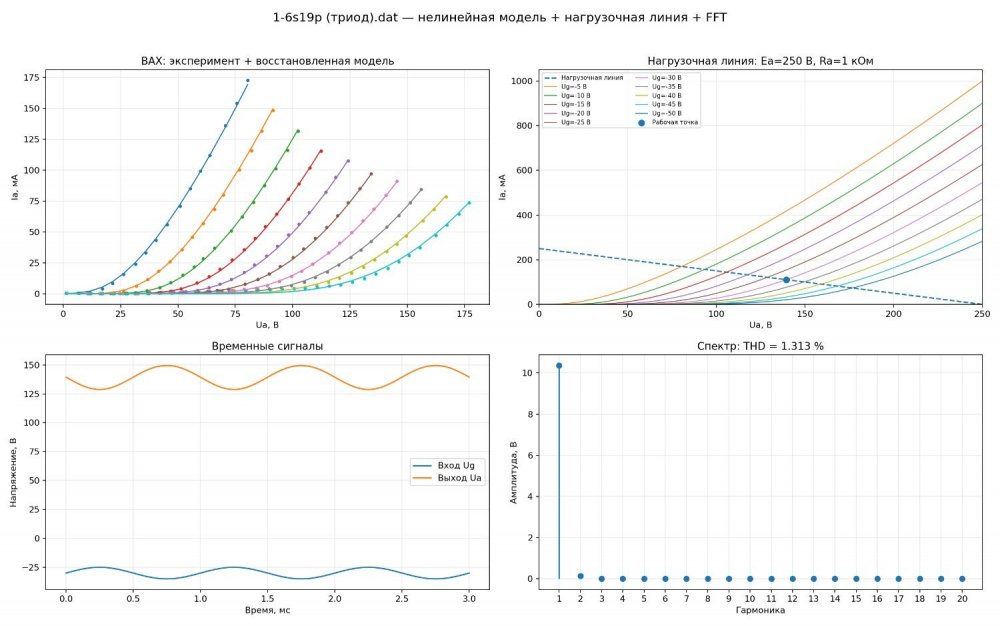

1-6s19p (триод)_four_panel.jpeg










  • Like (+1) 4
  • Thanks (+1) 1
  • Replies 81
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Тема для меня не теряет интерес...хоть никто больше ей и не интересуется похоже... но я немного поработал над алгоритмами программными... черновые наброски... будет программа полного цикла от измерени

Климентий
Климентий

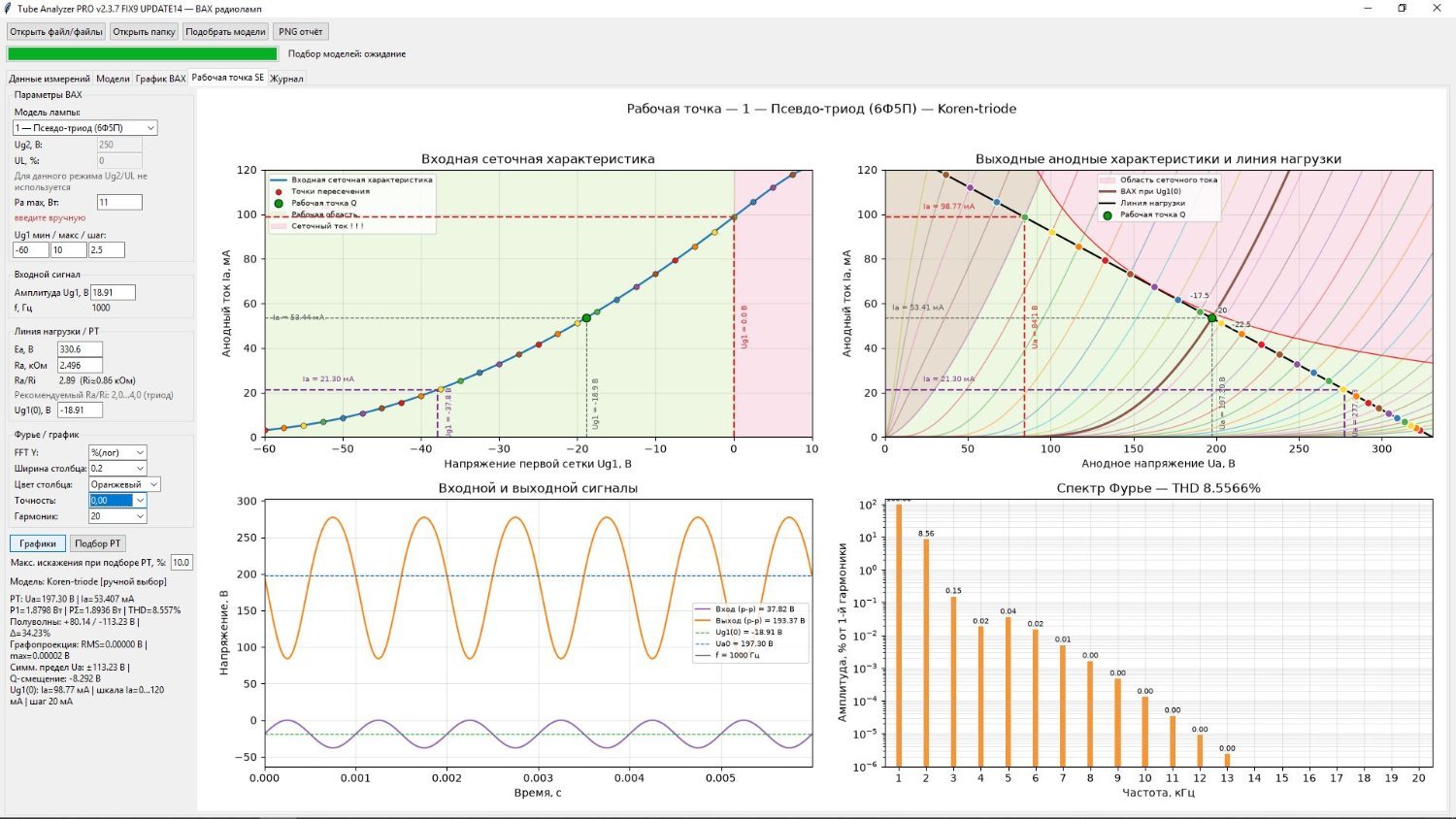

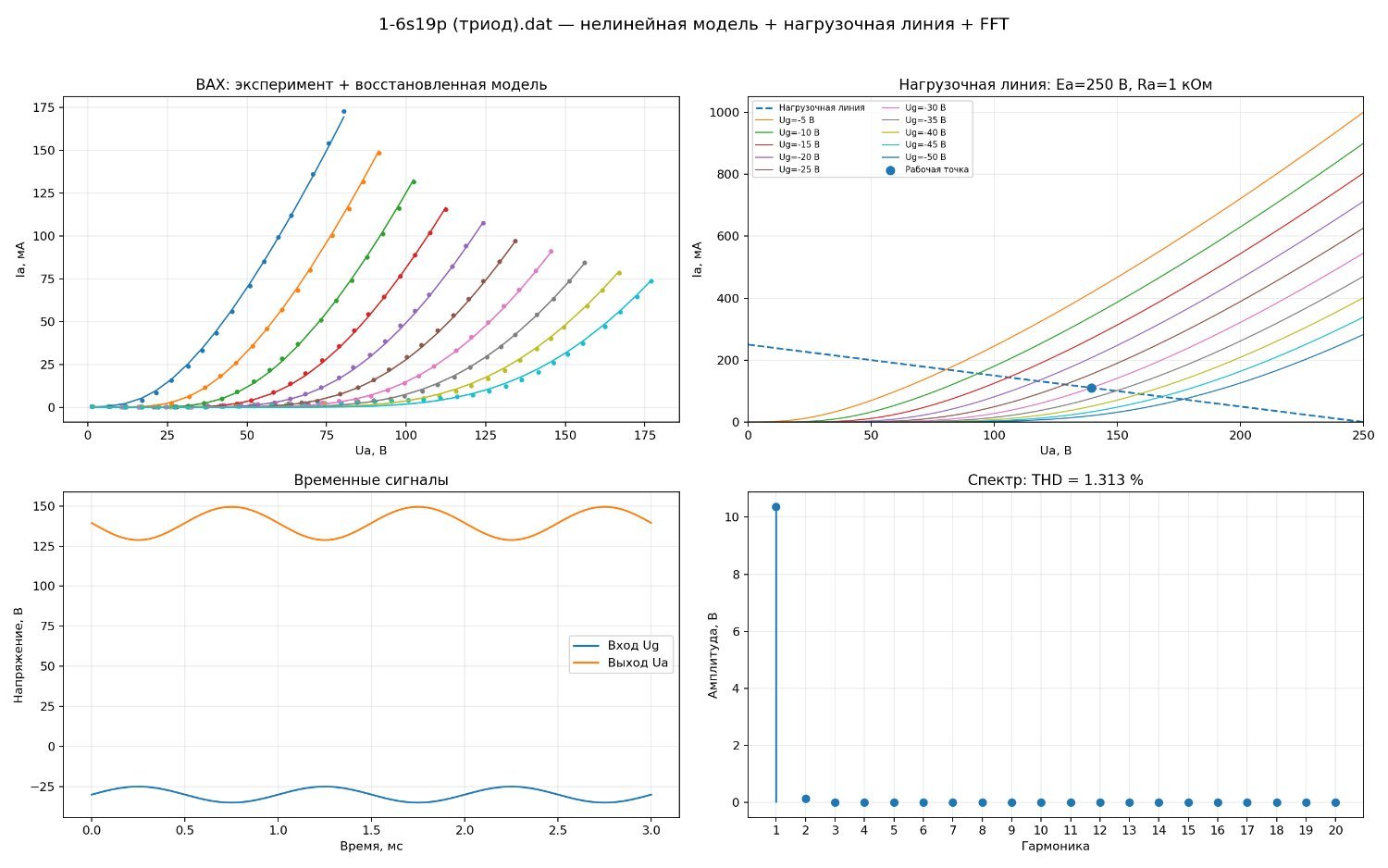

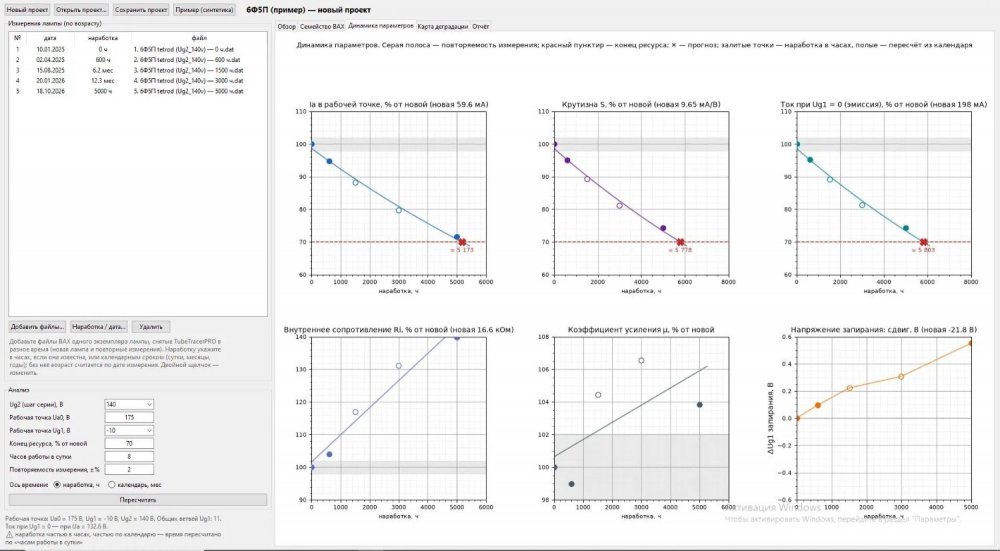

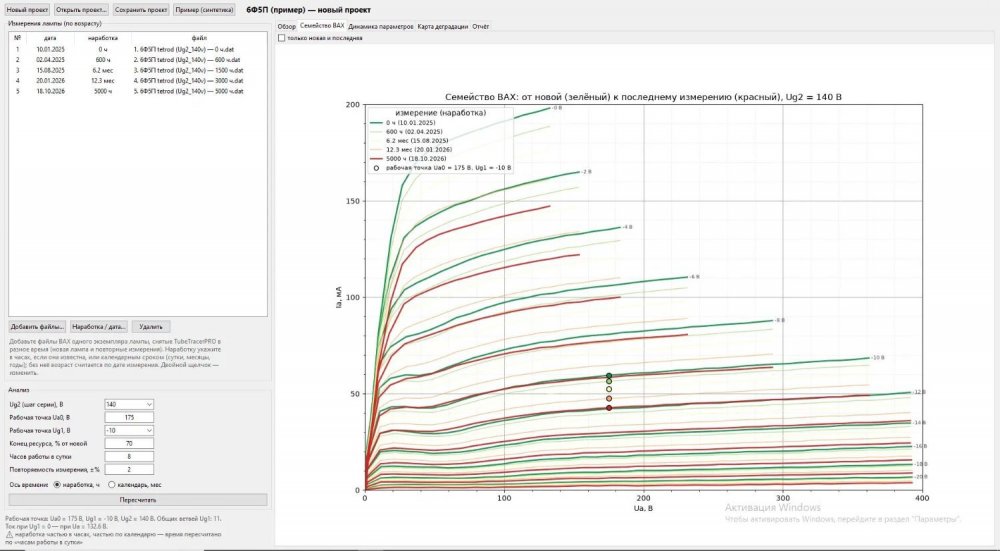

Подогрею тему красивой визуализацией... 😉

Климентий
Климентий

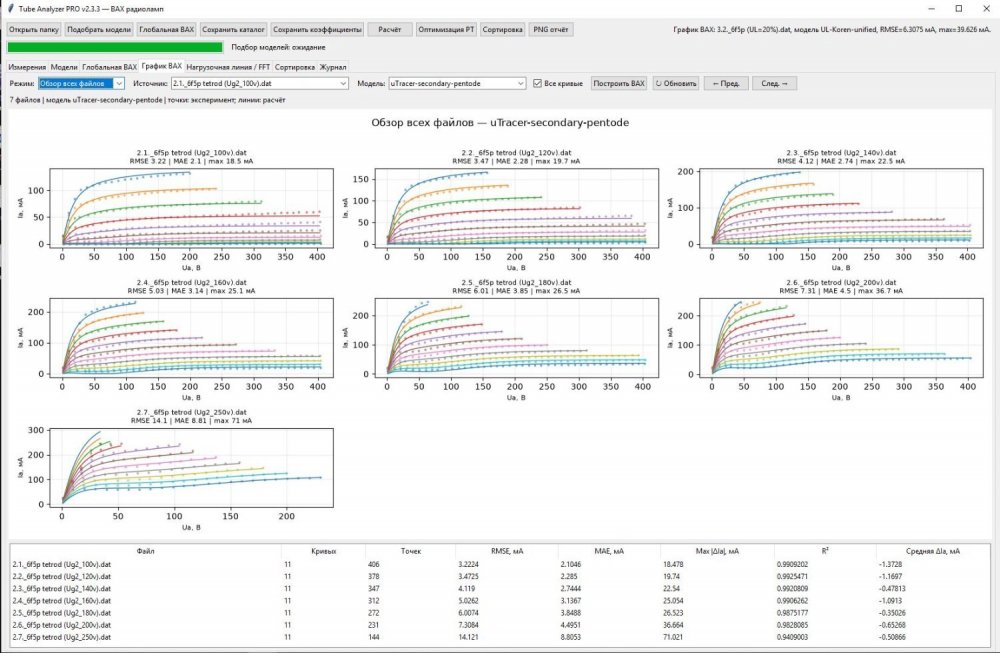

Как сейчас работает программа. Проводится измерение для триода одна статическая вах, для пентодов, тетродов и УЛ серия ВАХ с разными заняениями напряжения на второй сетке. Далее все измеренные ва

Posted Images

Климентий Local

Климентий

Posted
  • Author
Posted

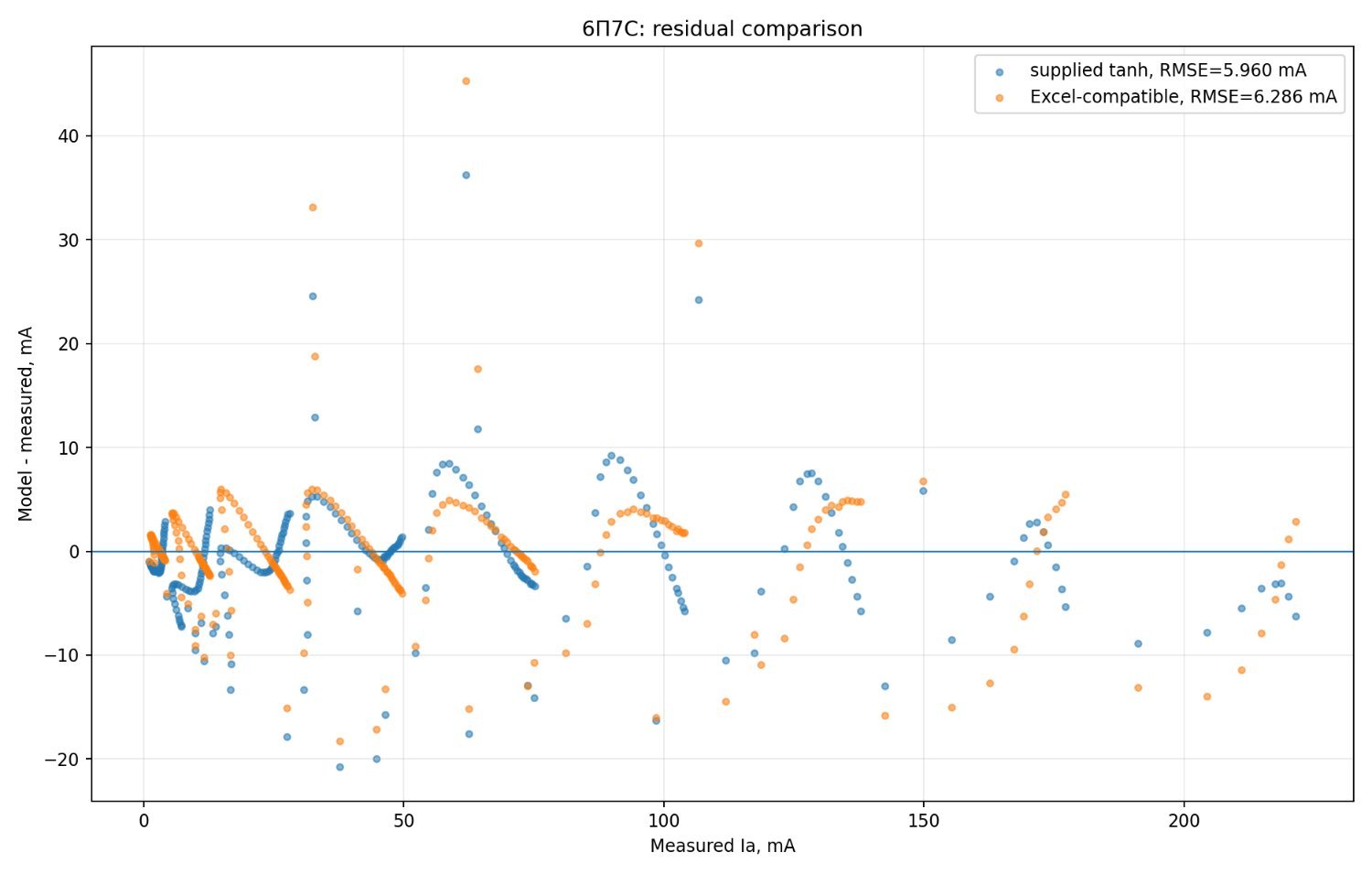

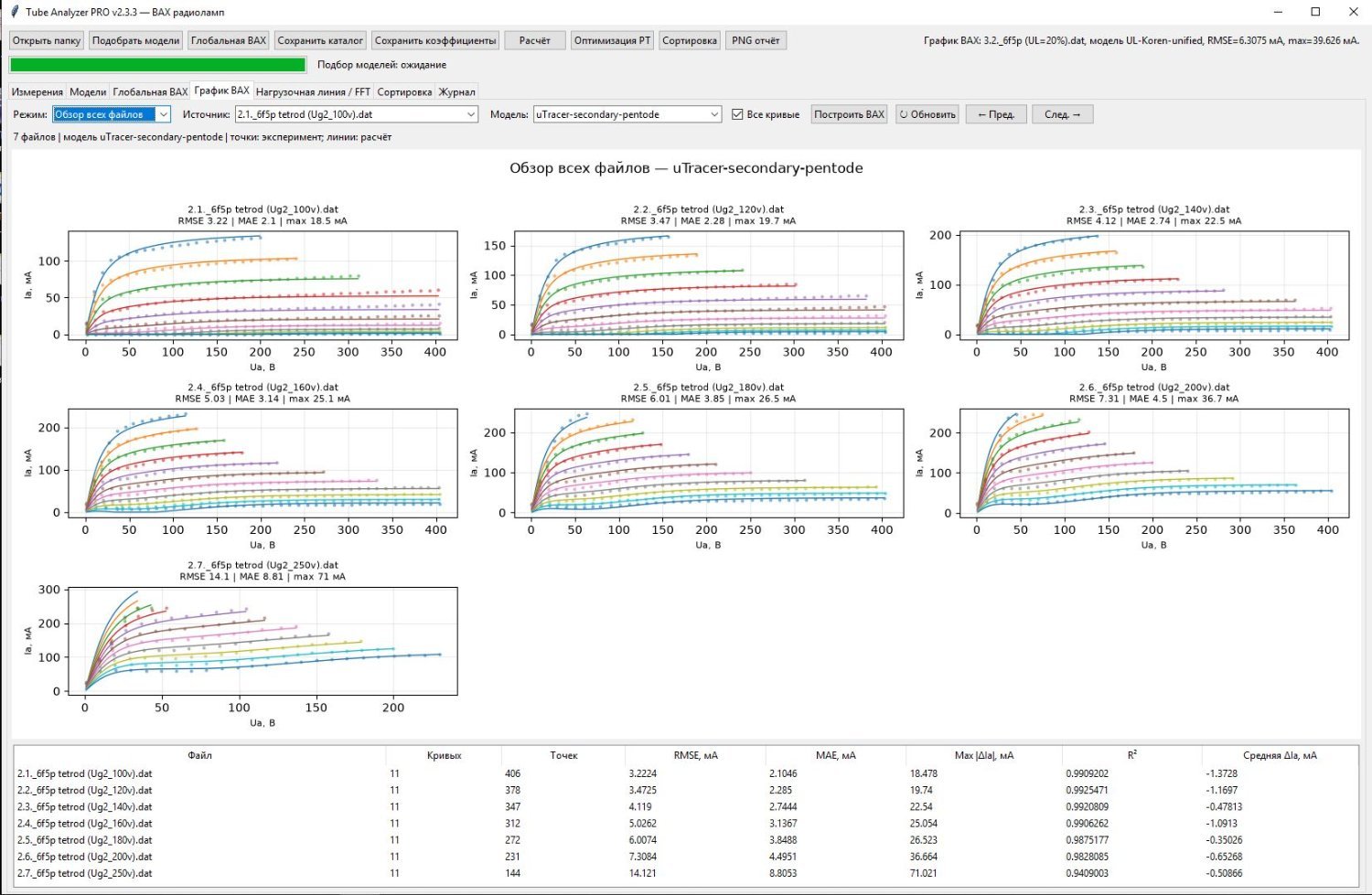

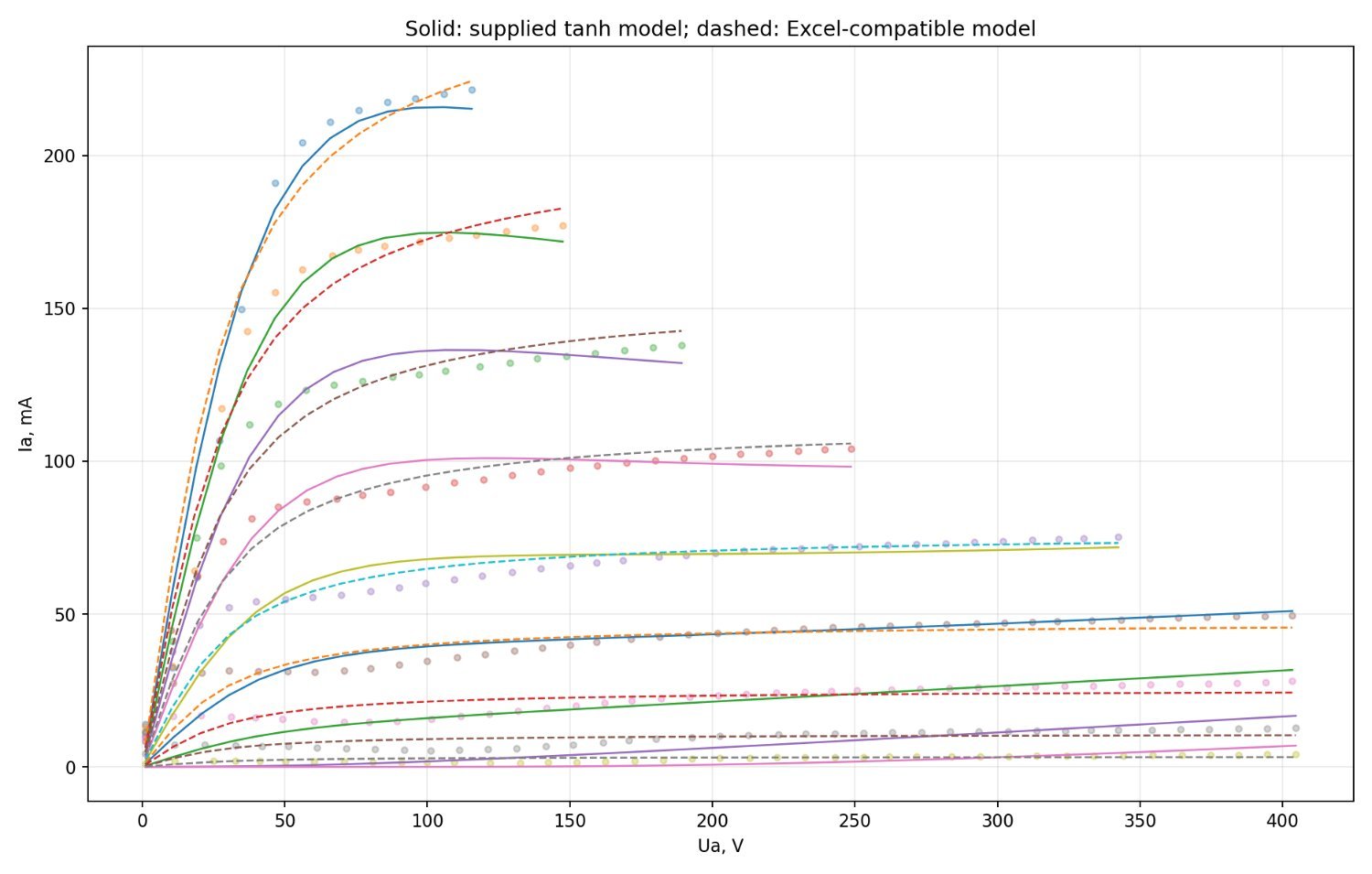

Разработал модуль подбора коэффициентов на основе набора доступных уравнений нелинейного состояния.

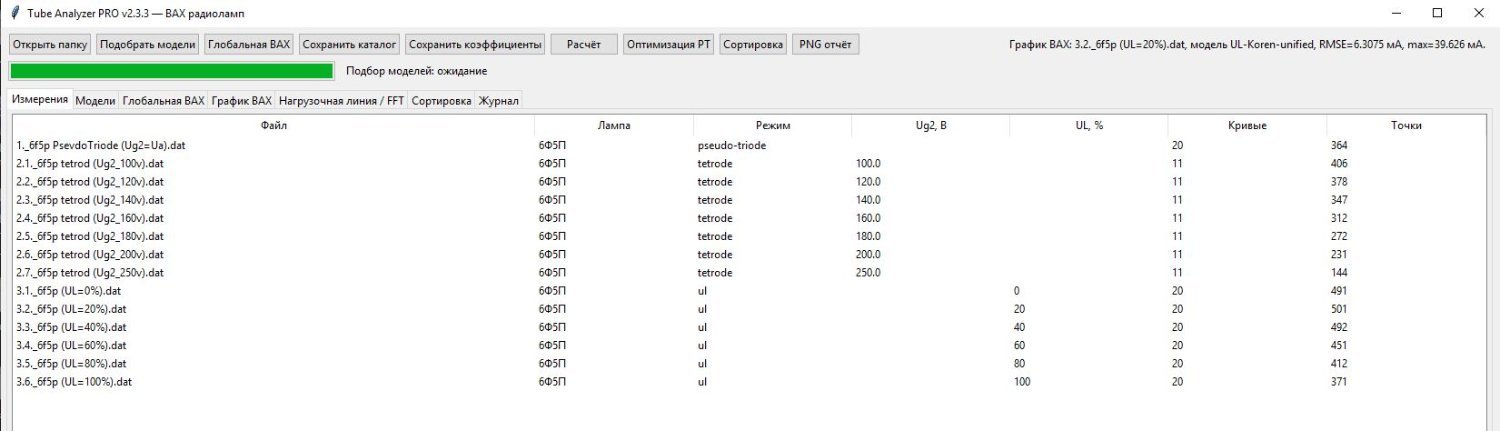

Для исследований взял лампу 6ф5п (пентодную часть) и провел измерения во всех режимах, псевдотриодном, ультралинейном (UL=0...100%) и пентодном (Ug2 = 100...250в)

Так как точность описания экспериментальных точек, и точность восстановленных расчетных ВАХ по уравнению будет определяющей в модулях сортировки на группы и модуле оптимизации Рабочей точки...

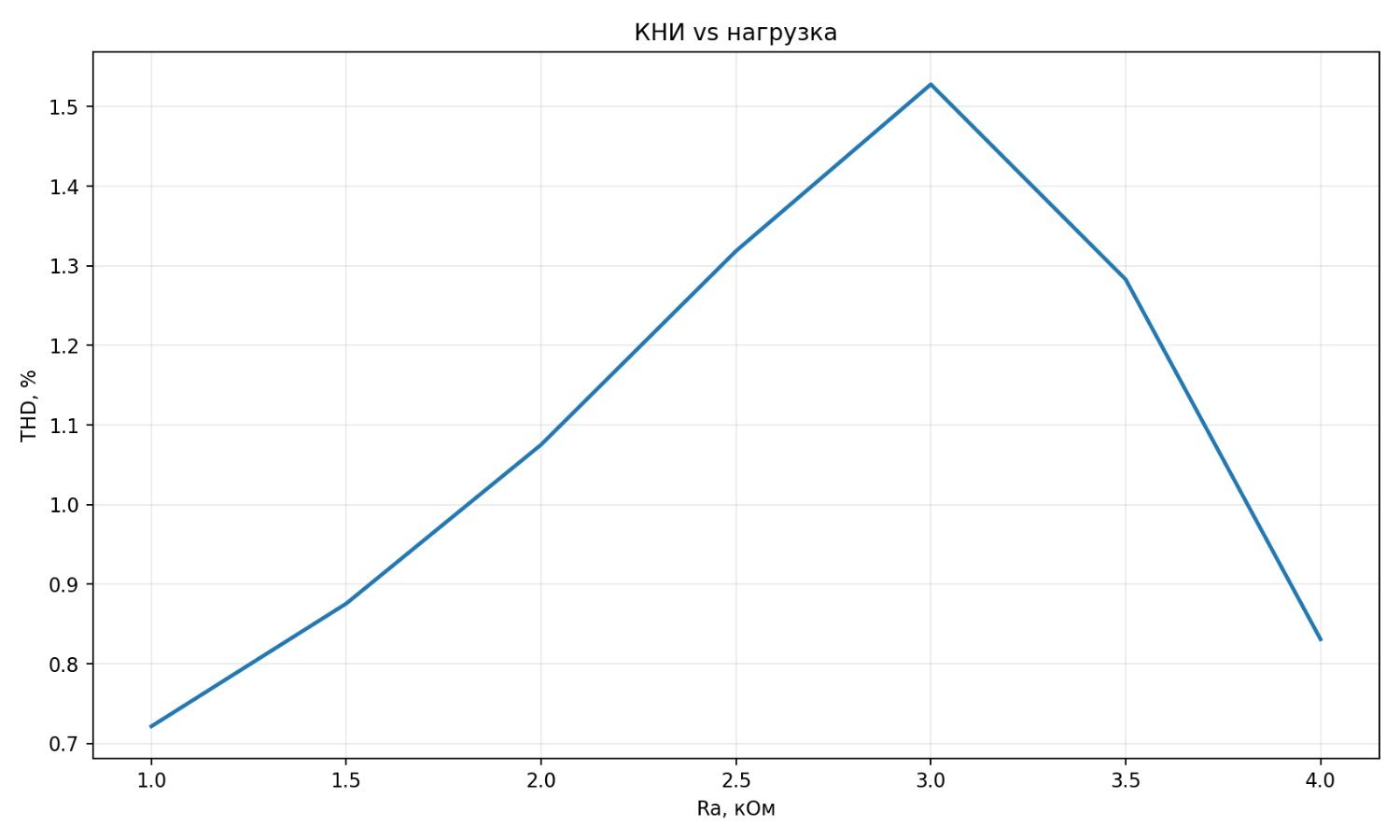

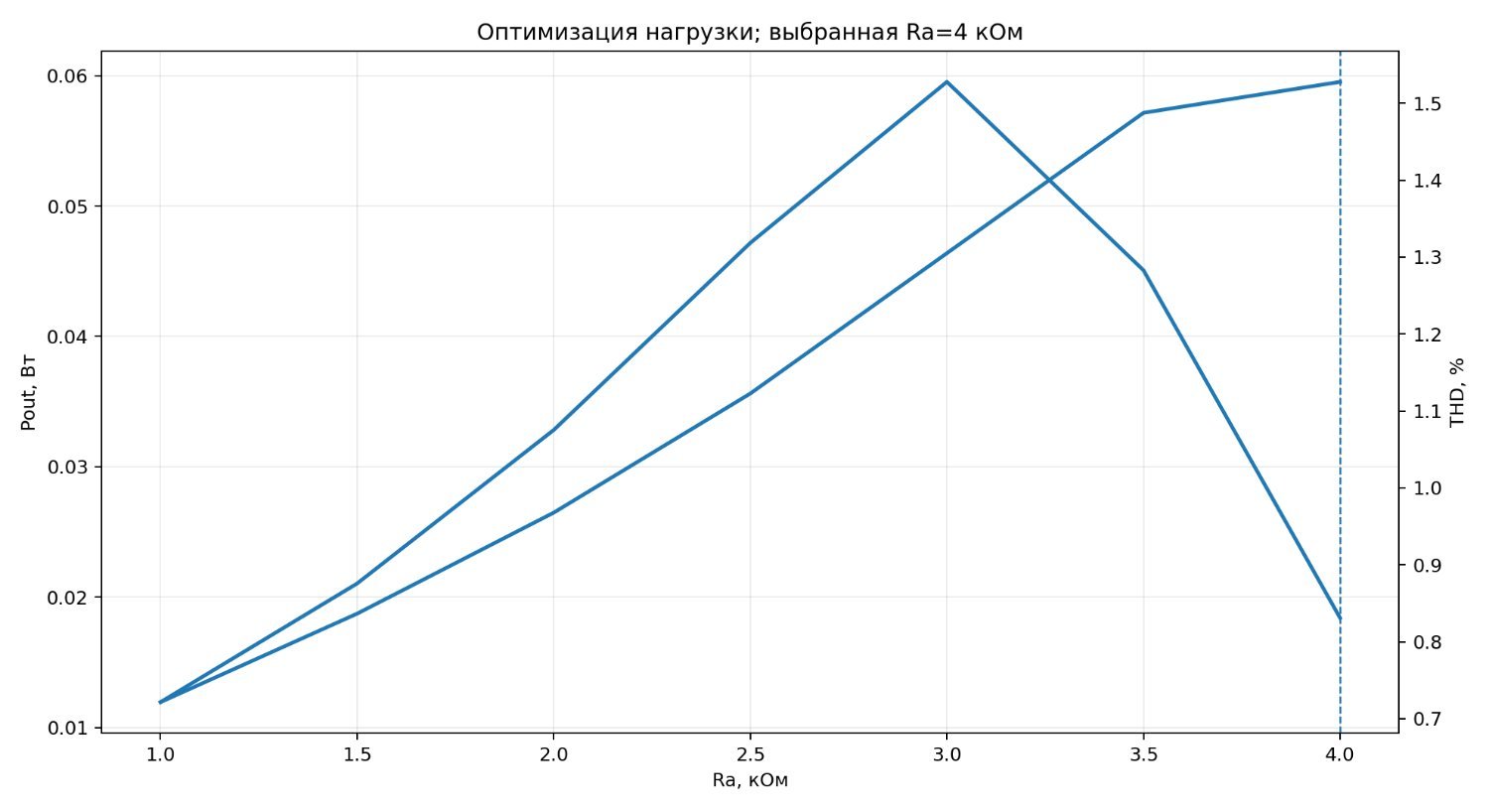

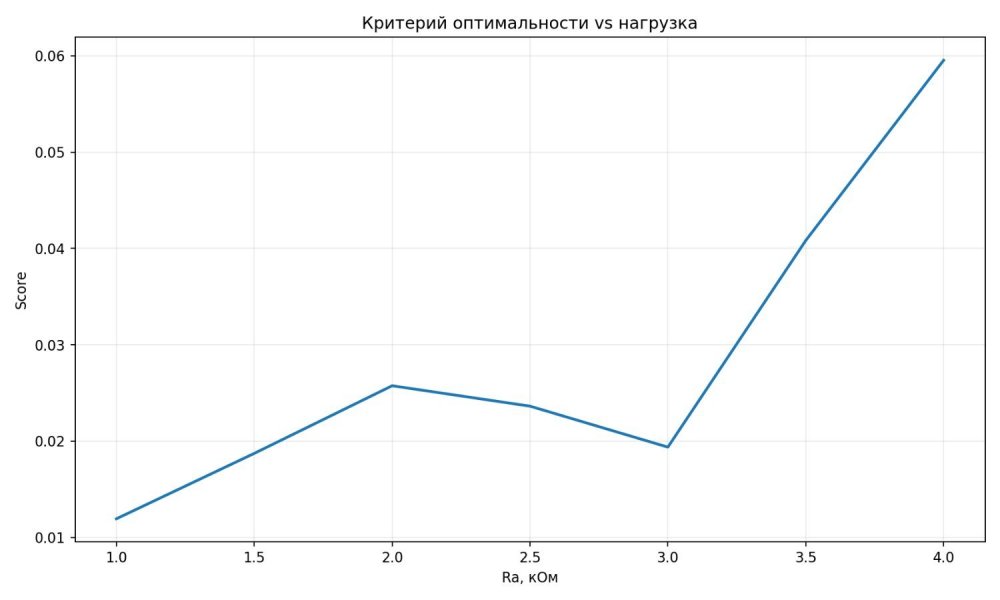

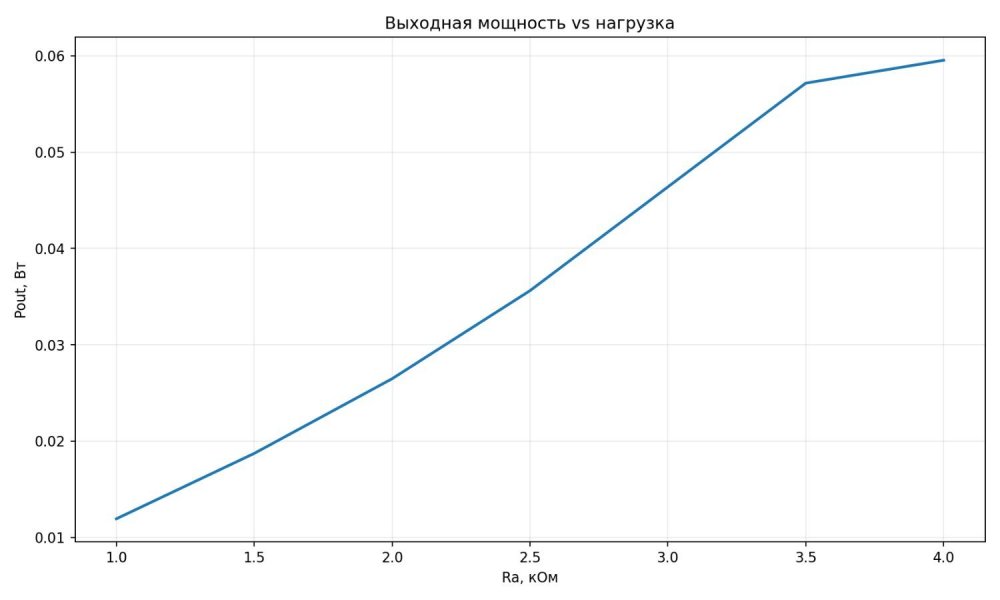

Идея такая... провести все замеры лампы во всех режимах, подобрать оптимальное уравнение состояния, выполнить расчеты рабочей точки с максимальной визуализацией и построить графики зависимости: Кг(общий)=f(Ra), Кг(i)=f(Ra), Power=f(Ra)  и далее выбор оптимума...

Пока так... продолжение следует...

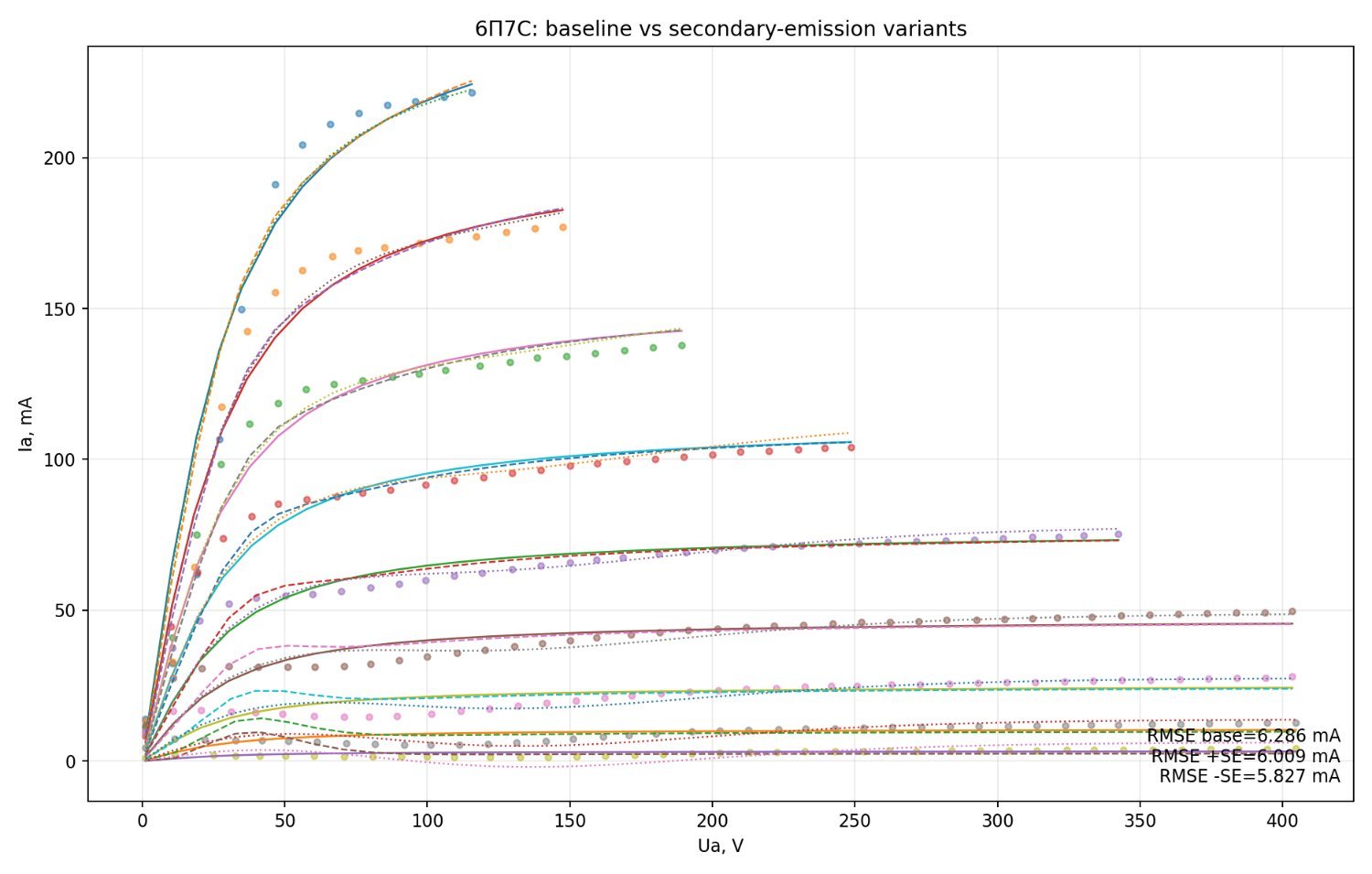

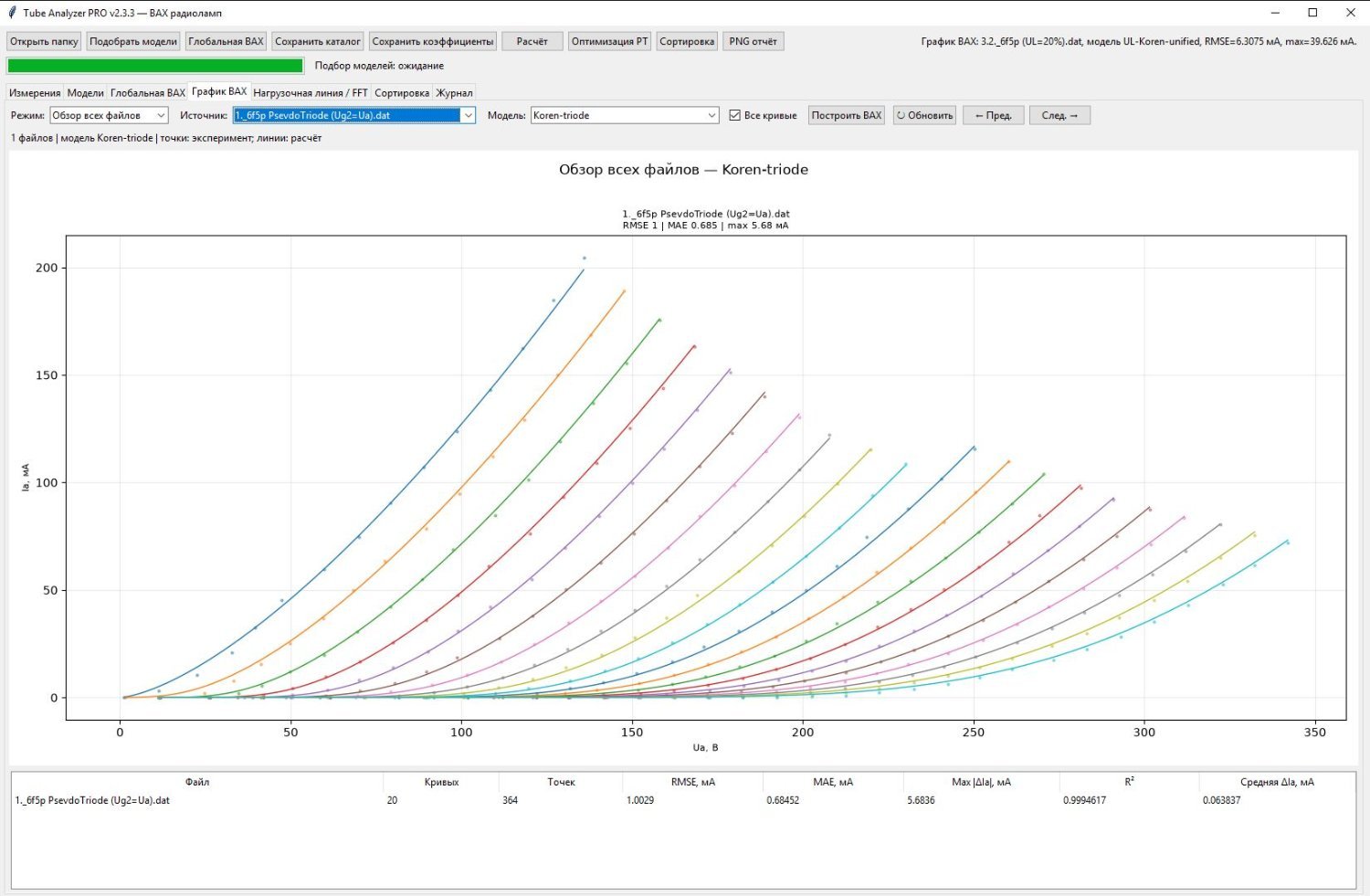

Снимок пентод.JPG

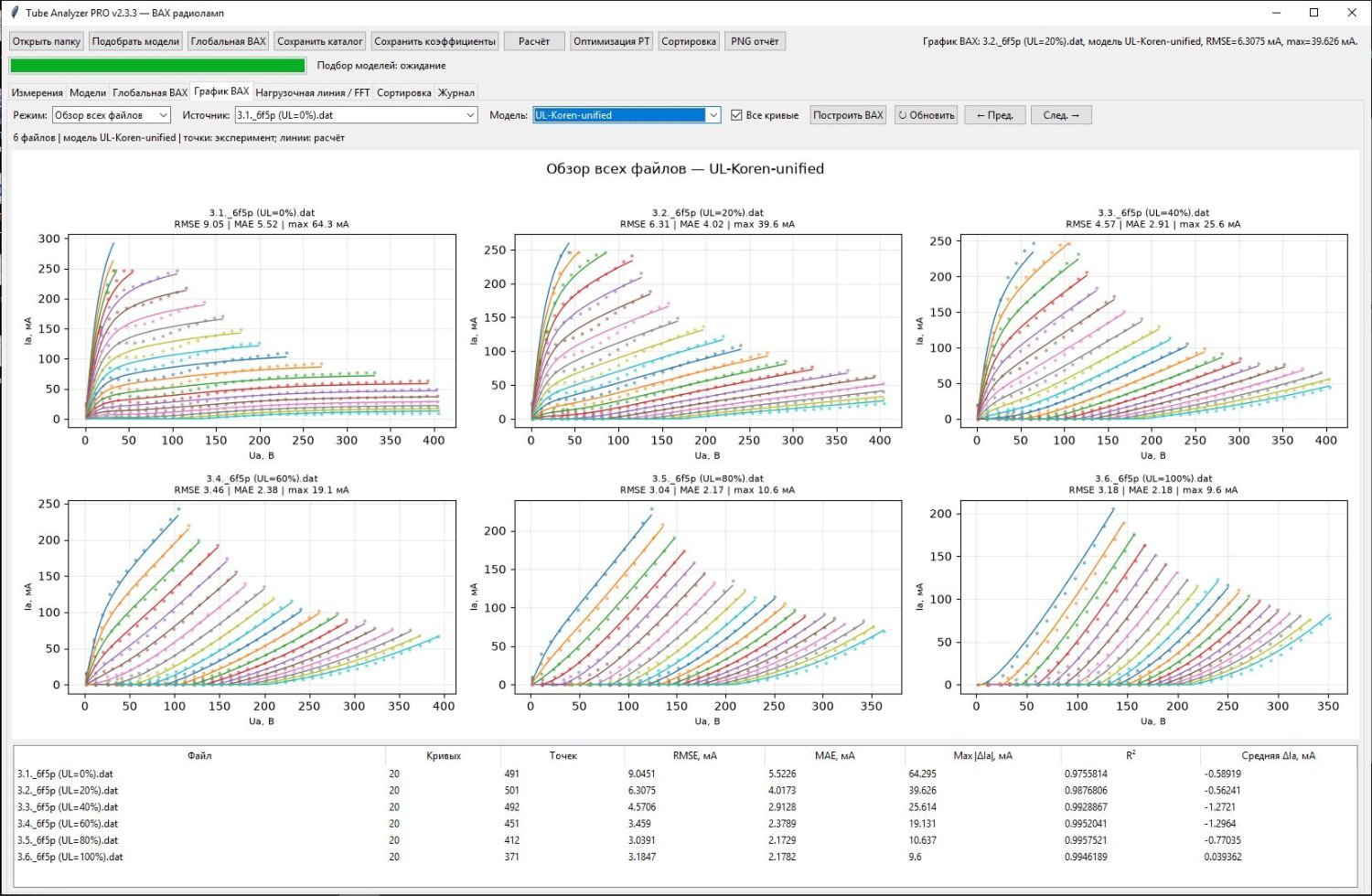

Снимок UL.JPG

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

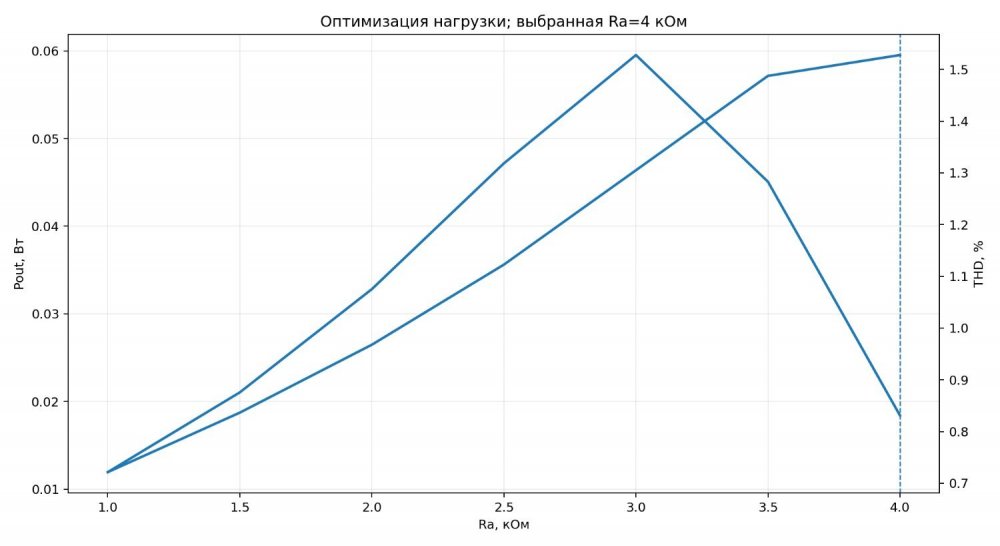

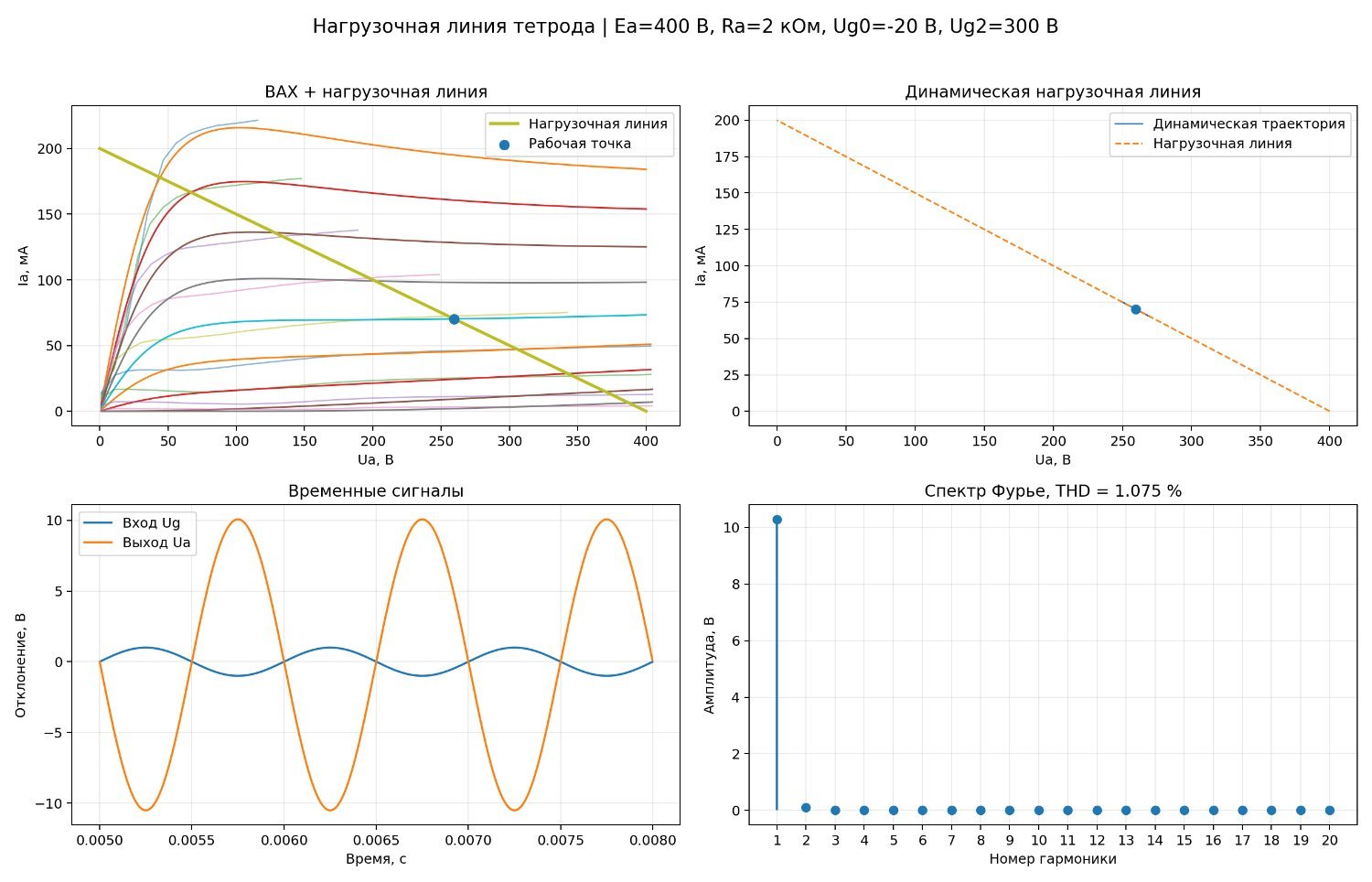

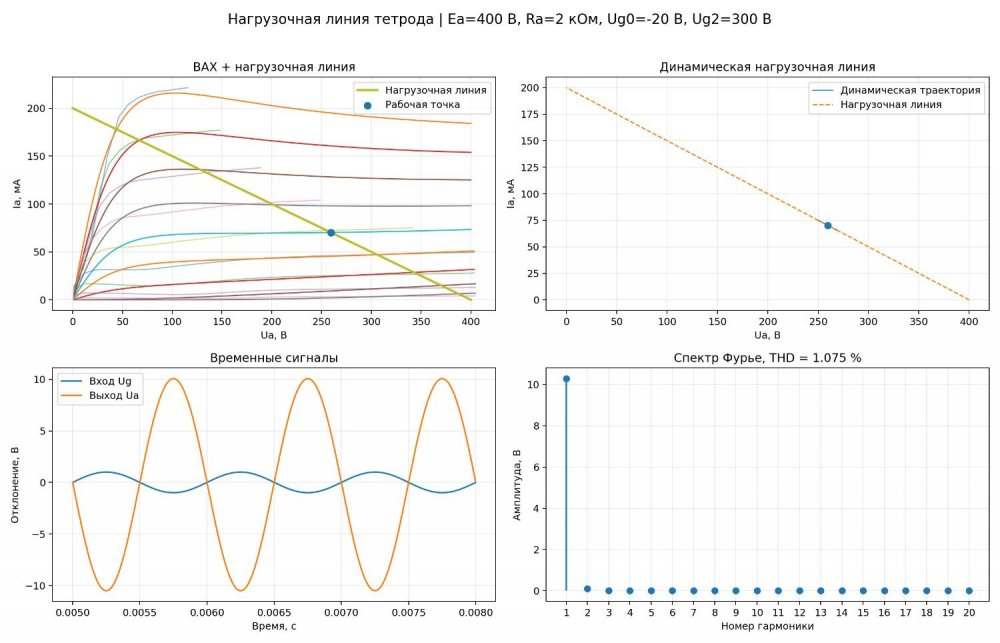

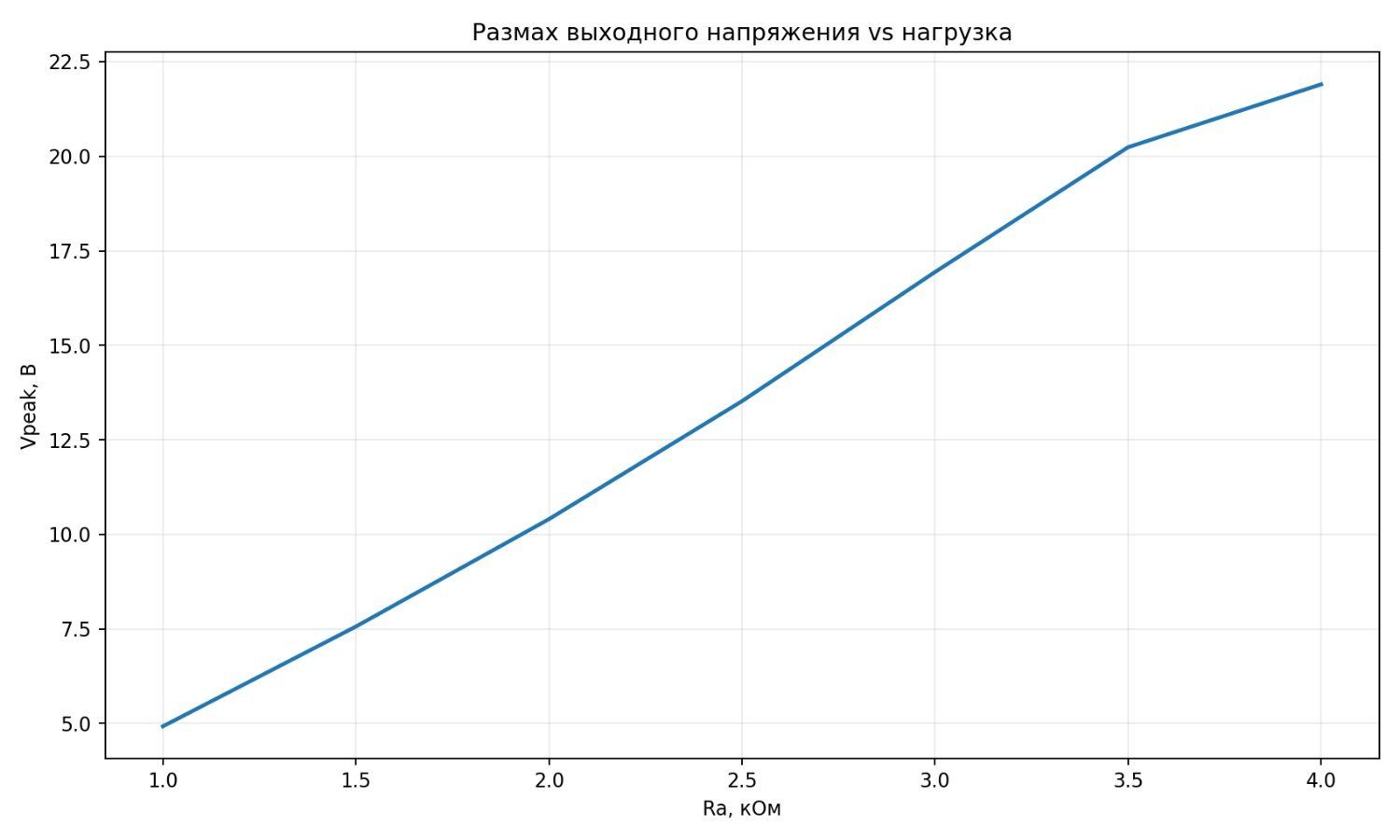

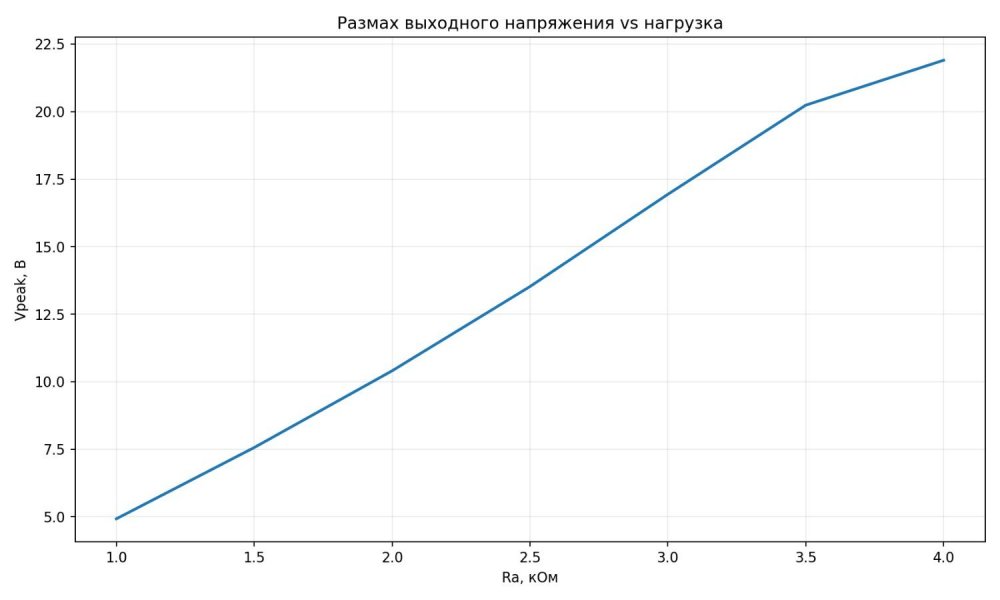

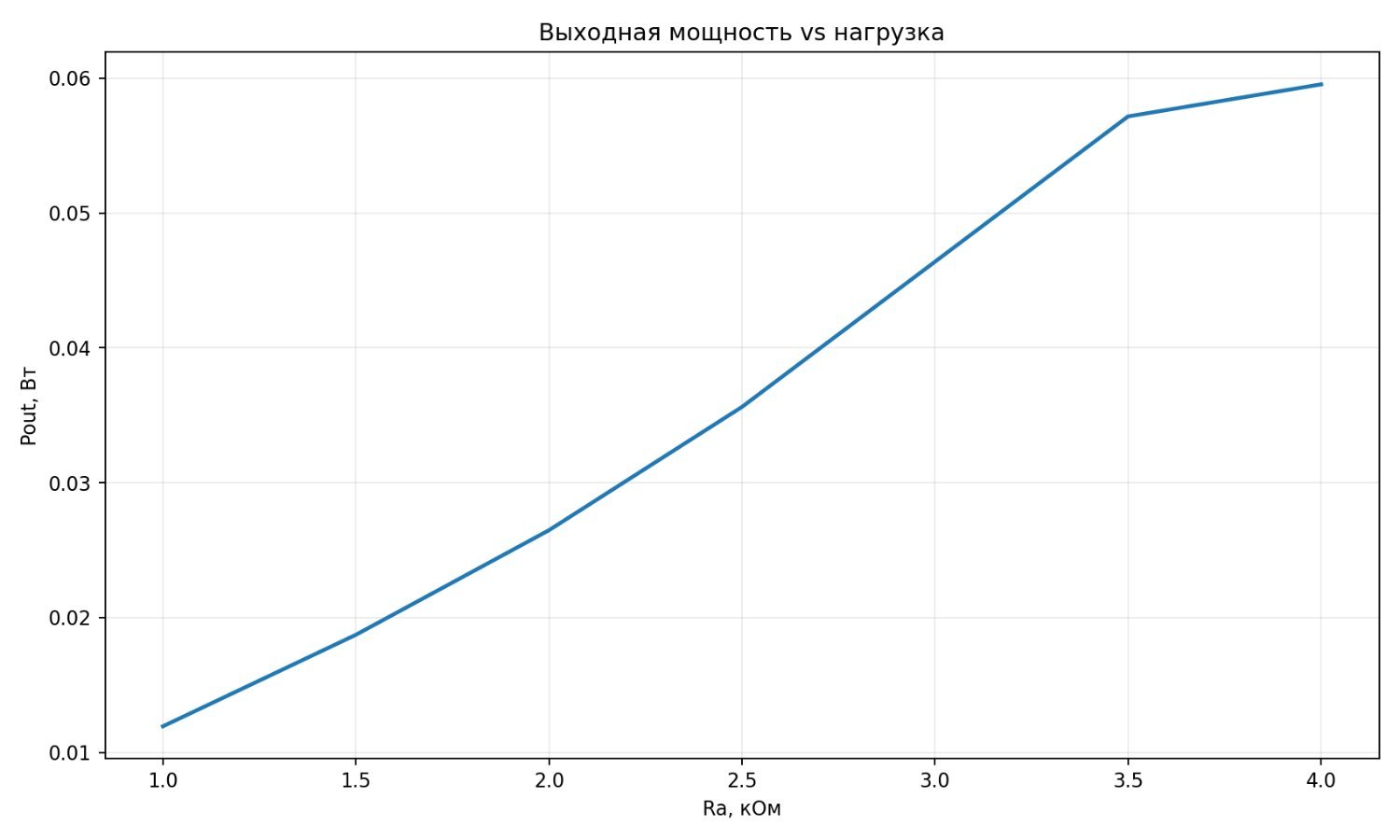

ну и первые наброски модуля расчета рабочей точки...

пока только прикидки...цифровые значения пока можно сказать фейковые...

продолжение следует...


  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted
1 минуту назад, Colonel Burrous сказал:

Вами проводится гигантская работа, требующая знаний высш. математики. Успехов Вам, читаю с удовольствием!

да, когда учился в ВУЗе на инженера механика по специальности "Машины и аппараты химических производств" вышку по математике проходил... но про лампы даже не слышал в то время... прошли годы и хобби поглотило мой разум полностью...занимаюсь этим чтобы от работы отдыхать в свободное время... так сказать взрослые игрушки :-)

  • Like (+1) 1
Colonel Burrous Local

Colonel Burrous

Posted
Posted

Как я Вас понимаю! Математика управляет миром, что начинаешь понимать с течением времени. Сам частенько берусь за решение дифференциальных и интегральных уравнений, штудирую ряды Фурье. Приобрёл курс матанализа под редакцией Берманта-Арамановича, с удовольствием читаю, вспоминая ВУЗ, но уже с высоты прожитых лет.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted

Остается малый вопрос. Перед отбором/сортировкой ламп тот же тектроникс производит 100 часовую электро-термо тренировку. Видимо без этого результаты отбора не репрезентативны.

  • Like (+1) 1
Андрей63 Local

Андрей63

Posted
Posted
1 час назад, BAA сказал:

Остается малый вопрос. Перед отбором/сортировкой ламп тот же тектроникс производит 100 часовую электро-термо тренировку. Видимо без этого результаты отбора не репрезентативны.

Из личного опыта, сто часов это конечно круто, достаточно около суток, самые большие изменения происходят в первые три - четыре часа.

Климентий Local

Климентий

Posted
  • Author
Posted
10 часов назад, BAA сказал:

Остается малый вопрос. Перед отбором/сортировкой ламп тот же тектроникс производит 100 часовую электро-термо тренировку. Видимо без этого результаты отбора не репрезентативны.

Ну а кто мешает прогреть лампы перед измерением? Я этого не отрицаю... 😉 можно прямо в приборе это сделать... Включить накал на таймере и подать небольшое анодное.

Климентий Local

Климентий

Posted
  • Author
Posted
10 часов назад, BAA сказал:

Остается малый вопрос. Перед отбором/сортировкой ламп тот же тектроникс производит 100 часовую электро-термо тренировку. Видимо без этого результаты отбора не репрезентативны.

В старых советских приборах лампомерах был такой режим прогрева и тренировки? Мне кажется не было... Но это не мешало промышленности такие приборы выпускать а инженерам их использовать.

К томуже данный проект нацелен не только на измерения и группировку, но и на анализ и выбор оптимальных параметров при помощи математических методов...



Stan Marsh Mentor

Stan Marsh

Posted
Posted

Для жестчения были на преприятиях самодельные стенды, видел на П/Я заброшеный штук на сорок пальцев. Прогоняли, потом мерили и отбраковывали.



  • Like (+1) 1
немой Proficient

немой

Posted
Posted
36 минут назад, Климентий сказал:

В старых советских приборах лампомерах был такой режим прогрева и тренировки? Мне кажется не было... Но это не мешало промышленности такие приборы выпускать а инженерам их использовать.

Но в старых СССРовских приборах было описание и порядок тех-прогона и сроки хранения перед проверкой ...Особенно в Войсках и Связи ....

Что касается более мощных и дорогих ламп ... то были установки тренировки по уровню ионных токов ...

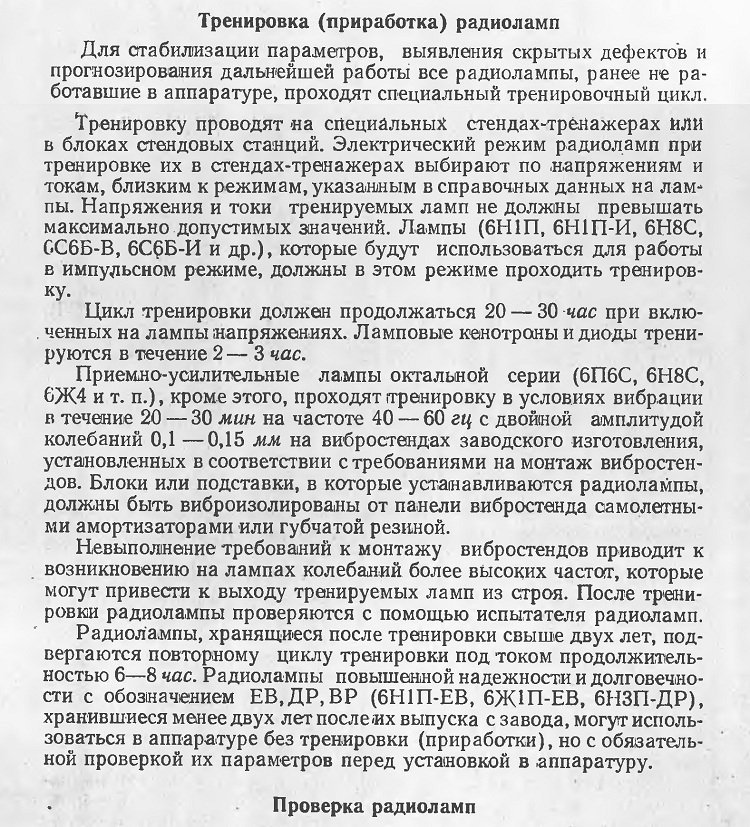

П.С. На фото страница из инструкции к ИРП-1М ( Испытатель Радиоламп Прогнозатор ВВС СССР )



армейская тренировка.jpg

  • Like (+1) 2
Климентий Local

Климентий

Posted
  • Author
Posted
14 минут назад, немой сказал:

Но в старых СССРовских приборах было описание и порядок тех-прогона и сроки хранения перед проверкой ...Особенно в Войсках и Связи ....

Что касается более мощных и дорогих ламп ... то были установки тренировки по уровню ионных токов ...

П.С. На фото страница из инструкции к ИРП-1М ( Испытатель Радиоламп Прогнозатор ВВС СССР )



армейская тренировка.jpg

Я не пойму в чем претензия к моей разработке? Чем она противоречит здравому смыслу? Все это можно реализовать и прогрев и инструкцию и хранение... Особенно хранение, это вообще не относится к прибору никак... 🤷‍♀️

Если я в чем не прав поясните пожалуйста... Не понимаю... Лучше не делать проект, закрыть? 🔒 и теоретизировать с вами совместно о том как корабли бороздят просторы вселенной? 🌌

Прогрев учтен у меня в приборе... Хранение уж извините... На совести владельцев ламп... 💡

немой Proficient

немой

Posted
Posted
12 минут назад, Климентий сказал:

Я не пойму в чем претензия к моей разработке?

Если вопрос /Претензия лично ко Мне .... то не Я указал Вам на правильность промеров ... То есть ко Мне не по адресу ...:smile-33:



Ollleg Mentor

Ollleg

Posted
Posted
49 минут назад, Stan Marsh сказал:

Для жестчения были на преприятиях самодельные стенды, видел на П/Я заброшеный штук на сорок пальцев. Прогоняли, потом мерили и отбраковывали.







9 часов назад, Ollleg сказал:

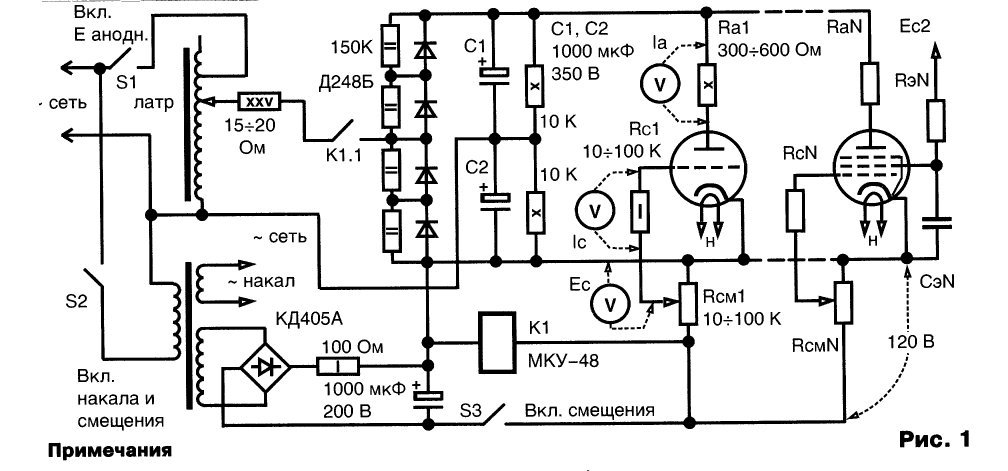

Отбор и тренировка.djvu 65.63 kB · 6 загрузок Чтобы лампы жили дольше.djvu 65.54 kB · 4 загрузки

Давно не только "грел", но и ВАХи снимал, жаль, тех записей не сохранилось, но после тренировки Аножно-сеточные на многих экземплярах изменялись - не фатально, но заметно.

Чем не годиться на сегодня то?

Отбор и тренировка.




  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted
5 часов назад, Ollleg сказал:





Давно не только "грел", но и ВАХи снимал, жаль, тех записей не сохранилось, но после тренировки Аножно-сеточные на многих экземплярах изменялись - не фатально, но заметно.

Чем не годиться на сегодня то?

Отбор и тренировка.




Почему не годится... Годится... Можно и руками 👐 работу сделать... Если времени много , свободного... Попробуйте 1000ламп отмерить и вах снять в ручном режиме? 🤣





  • Smile 1
BAA Master

BAA

Posted
Posted
10 hours ago, Климентий said:

Я не пойму в чем претензия к моей разработке? Чем она противоречит здравому смыслу?

Никаких претензий нет.
У вас автоматизированная измерительная система. Это здорово. Другим, например, лень.
Из опыта работы (40+) с электронными приборами, в т.ч. вакуумными, было высказано предположение, что наиболее корректный способ включает электротермотренировку. До того.
Е, ЕВ, В, Д, Р зачастую имеют следы первичного "прогона". У некоторых он прописан в ТУ.

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

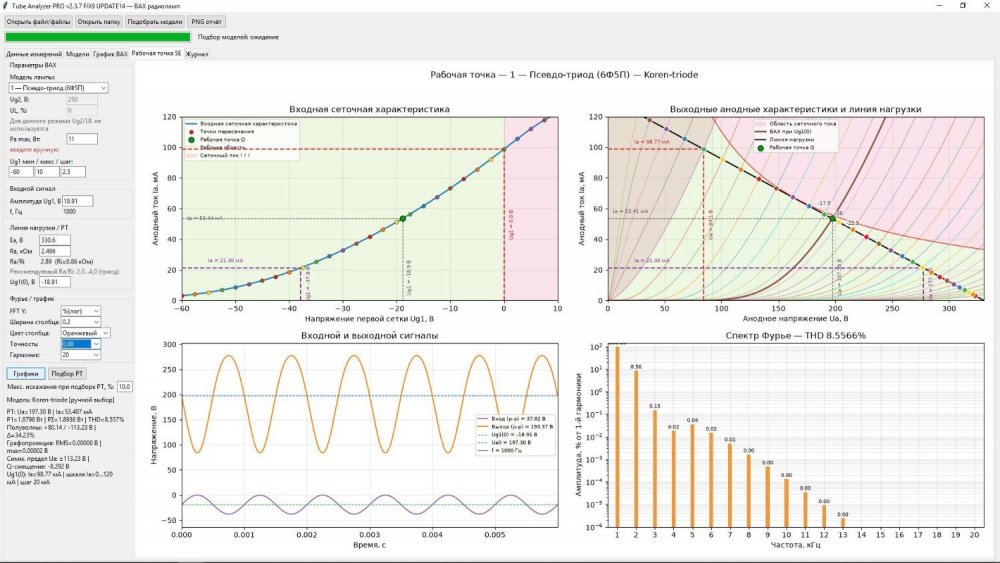

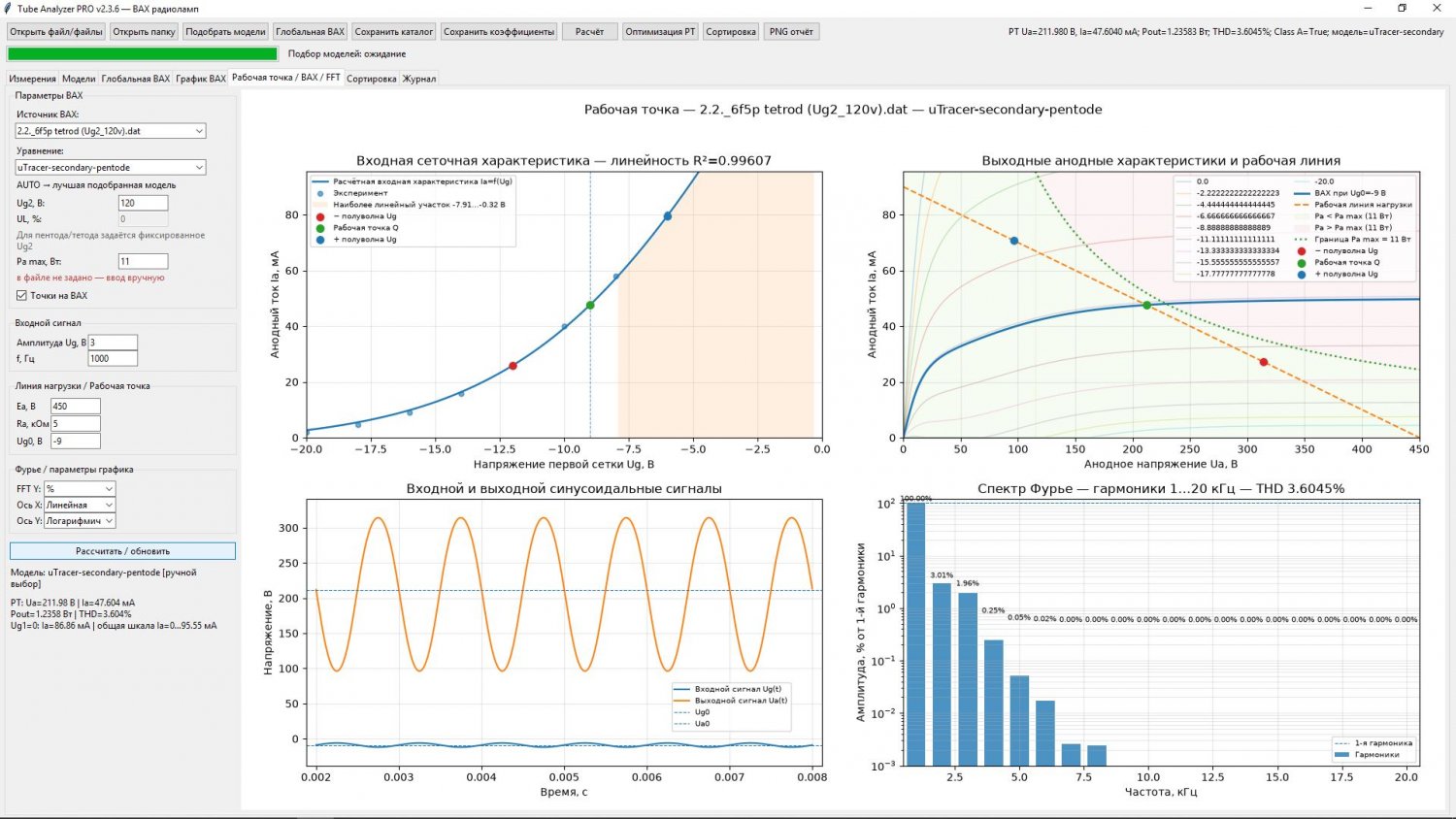

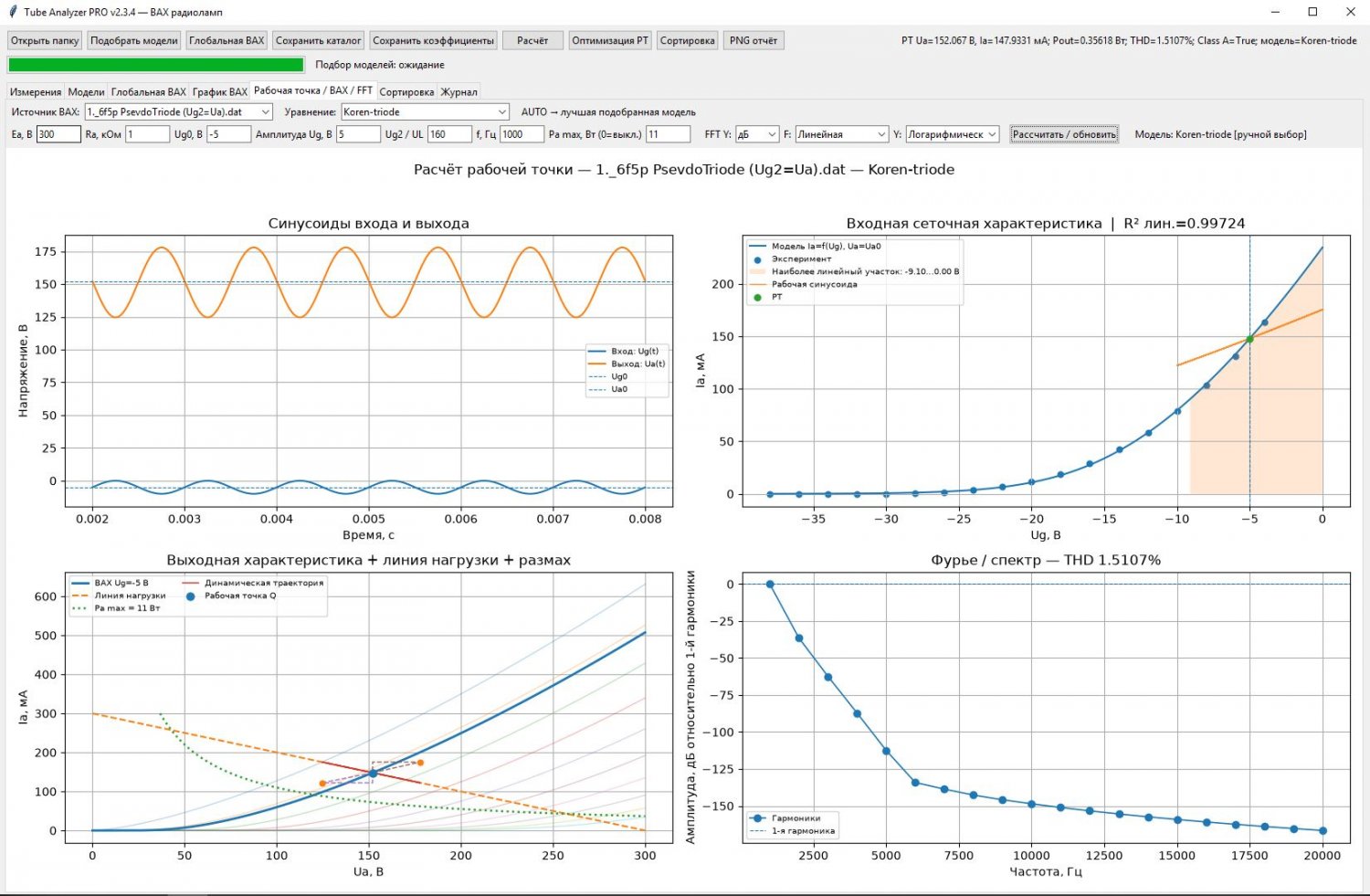

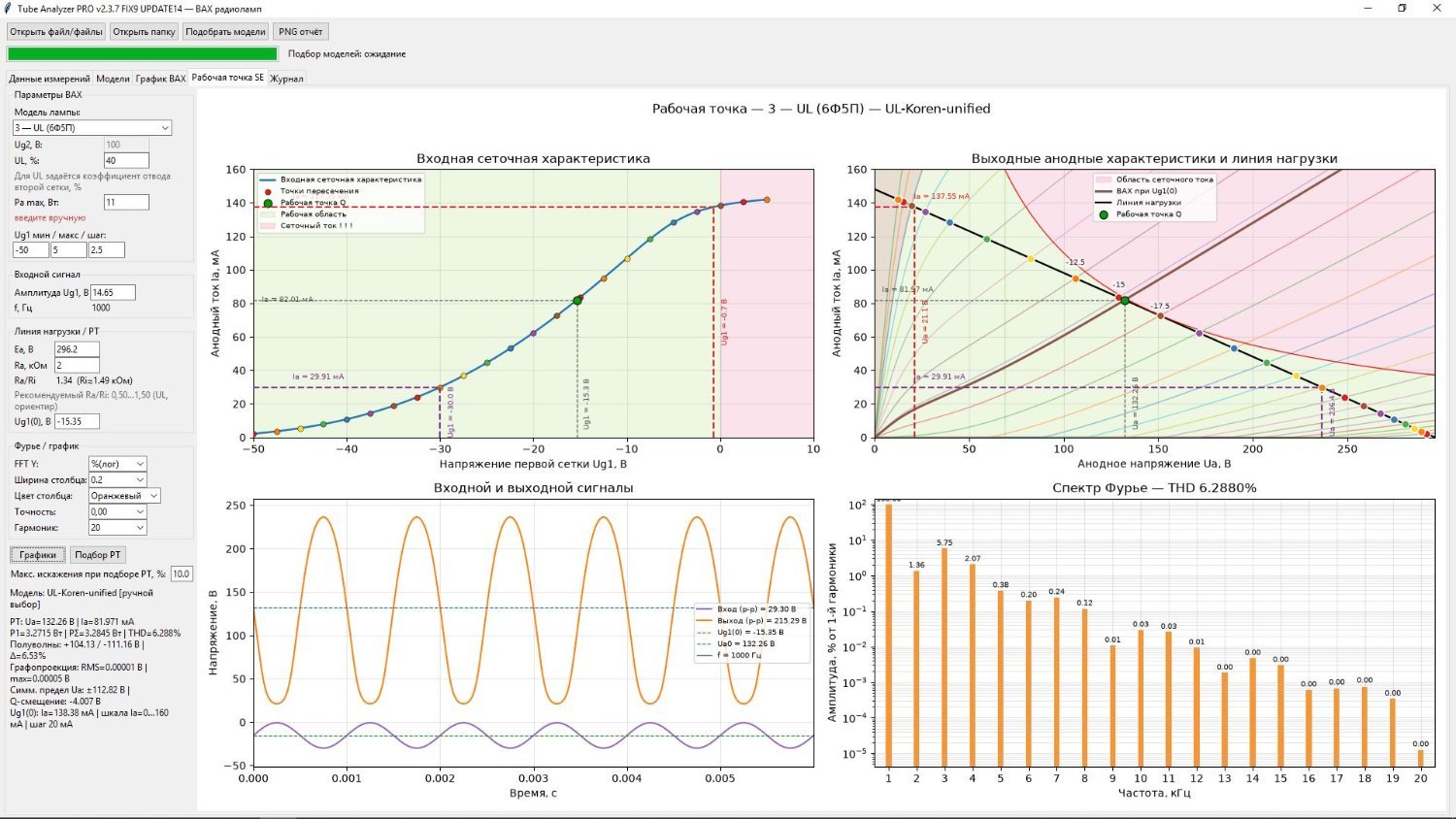

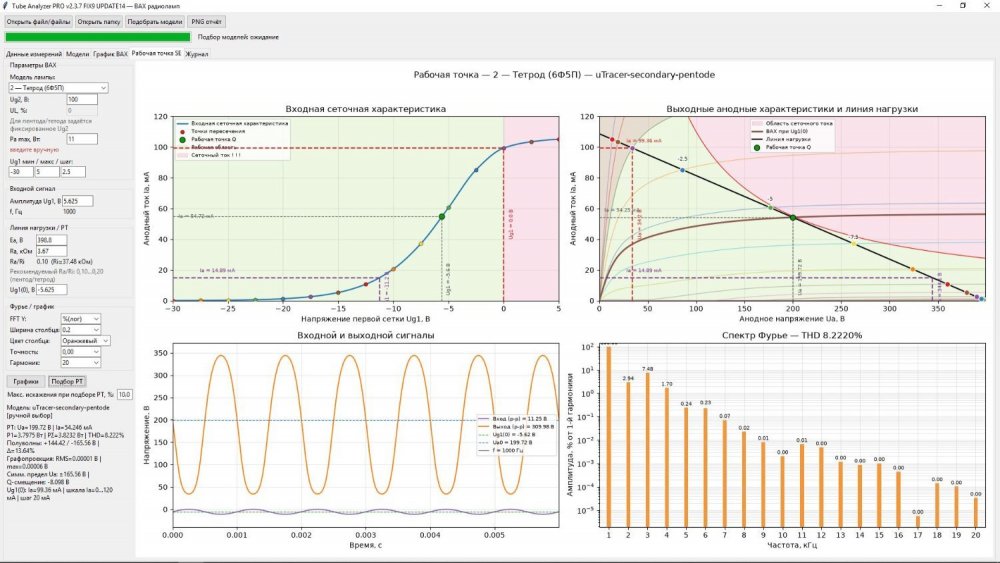

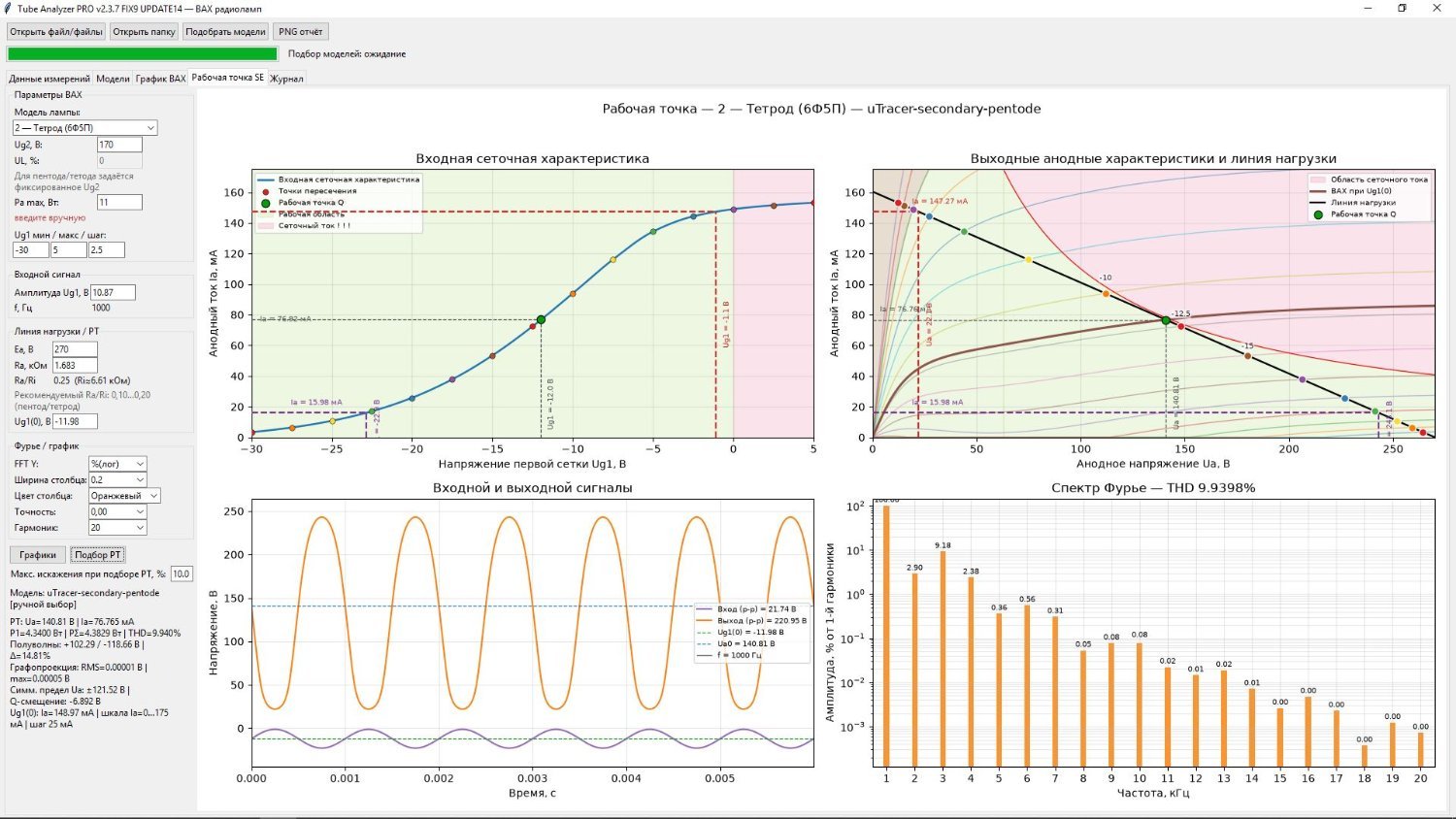

Отработал автоматический алгоритм подбора рабочей точки... Программа автоматом подбирает рабочую точку на линейном участке. И вычисляет параметры... При необходимости можно вручную дальше выбирать и корректировать рабочую точку и линию нагрузки...

Триод,

Пентод при Ug2=100/140/170в

УЛ = 40%

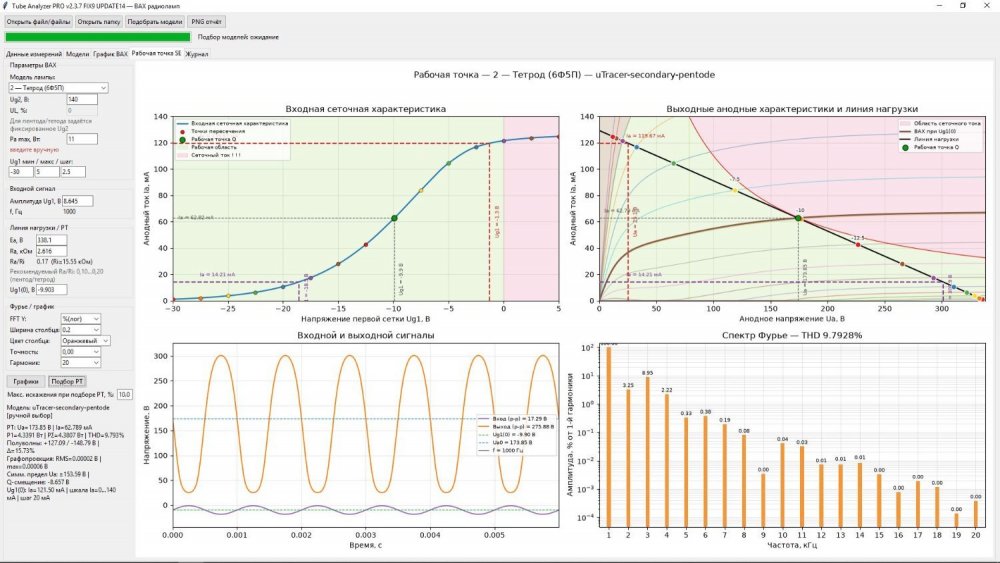

Пентод (Ug2=100в).JPG

Пентод (Ug2=140в).JPG

Пентод (Ug2=170в).JPG

UL (Ug2=40%).JPG


  • Like (+1) 2
  • Thanks (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

Как сейчас работает программа.

Проводится измерение для триода одна статическая вах, для пентодов, тетродов и УЛ серия ВАХ с разными заняениями напряжения на второй сетке. Далее все измеренные вах загружаются в программу. Программа автоматом определяет тип лампы и подбирает коэффициенты под уравнения состояния. В результате под каждую лампу формируется полная модель которую далее можно использовать в расчетах рабочей точки... Следующим этапом нужно разработать оптимизатор по разным сценариям... И модель сортировки ламп...

А потом провести ревизию прибора и полностью переписать 📝 код микроконтроллера и подружить контроллер с компьютером. 👨‍💻

Думаю скоро сделаю... 🫡



  • Like (+1) 4
Antur Local

Antur

Posted
Posted

Не скромничай...это серьёзная работа грамотного специалиста высокого класса, доступная единицам из нашего сообщества! Так ты ещё и не ленивый 😁

  • Like (+1) 2
  • Smile 1
