Recommended Posts

Posted
2 минуты назад, W_L сказал:

Попробуйте за место твз поставить резистор

без толку

потому что

12 часов назад, Xрюн222 сказал:

Ri x Ctr.



Posted

Спараллелил аноды и сетки у семёрок и подключил по лампе в плечо. Спад с трёх до двух клеток на осцике на 16 КГц

Видимо высокое внутреннее ламп не для этих выходников

  • Like (+1) 1
Posted
5 минут назад, Виталий1982 сказал:

34,8 х 22000/1000000000

ну так грубо , частота среза 1,3кГц

Posted

1. 24-й вполне пентодный: анод-анод под 400 ом и под 40 генри. Возможно, если не стукнутый, то этих самых генри может быть даже и больше. Но мне с ними что-то не зашло, в итоге использовал их через анус: 220 на 600-омную обмотку, с балансной обмотки через кенотрон вольт порядка 600 для высоковольтного драйвера, работало.

2. Прошу извинить, лень было думать мозгом... (собственно, это же и продолжается). Конечно, для первички кондер многократно меньше, доли мкф это скорее по вторичке (тоже работает кстати). Если не надоело, попробуйте в качестве отправного 500.... 1000 пик, дальше будет понятно - ну раз уж изделие на стапеле, вдруг получится все же дожать.

Posted
3 часа назад, Виталий1982 сказал:

В общем твт43 для ламп с невысоким внутренним

и бОльшим током. Здесь две проблемы. Часть вч сигнала от высокоомной лампы шунтируется входной емкостью твз, а того, что остается недостаточно, чтобы тянуть-толкать магнитное поле в сердечнике. Если померяете ачх на совсем малом уровне, будет еще уже по вч. Все же РР это решение для бОльшей мощности.

Posted
4 часа назад, Евлампий 2 сказал:

1. 24-й вполне пентодный: анод-анод под 400 ом и под 40 генри. Возможно, если не стукнутый, то этих самых генри может быть даже и больше. Но мне с ними что-то не зашло, в итоге использовал их через анус: 220 на 600-омную обмотку, с балансной обмотки через кенотрон вольт порядка 600 для высоковольтного драйвера, работало.

2. Прошу извинить, лень было думать мозгом... (собственно, это же и продолжается). Конечно, для первички кондер многократно меньше, доли мкф это скорее по вторичке (тоже работает кстати). Если не надоело, попробуйте в качестве отправного 500.... 1000 пик, дальше будет понятно - ну раз уж изделие на стапеле, вдруг получится все же дожать.

Попробуем попозже

Posted
12 часов назад, Константин сказал:

и бОльшим током. Здесь две проблемы. Часть вч сигнала от высокоомной лампы шунтируется входной емкостью твз, а того, что остается недостаточно, чтобы тянуть-толкать магнитное поле в сердечнике. Если померяете ачх на совсем малом уровне, будет еще уже по вч. Все же РР это решение для бОльшей мощности.

Конечно, с таким-то мощным проводом в первичке, это особонно актуально

  • 1 month later...
Posted

В общем проблема решилась заменой выходников. Полоса сразу стала от 10 до 21000.

Схему переделал на 6н5п+ 6н6п+ мкт+ 6н7с

Для снижения выходного сопротивления ввел оос 6дб, выходное 8 Ом

Глубже не получилось, возбуд начинается. Буду решать эту проблему

Мощность 7.5 Вт

Звук супер с шп 8ом.



  • Like (+1) 1
Posted
7 часов назад, Виталий1982 сказал:

В общем проблема решилась заменой выходников. Полоса сразу стала от 10 до 21000.

Схему переделал на 6н5п+ 6н6п+ мкт+ 6н7с

Для снижения выходного сопротивления ввел оос 6дб, выходное 8 Ом

Глубже не получилось, возбуд начинается. Буду решать эту проблему

Мощность 7.5 Вт

Звук супер с шп 8ом.



Какие ТВЗ сейчас?

Posted
2 часа назад, Виталий1982 сказал:

От Евгения. Ломо которые тут на портале он продает.

ТВТ-24 пробовали?

Posted
56 минут назад, Sergio сказал:

ТВТ-24 пробовали?

На них нет требуемой выходной обмотки, увы... Их куда-нибудь на выход фонокорректора или ДАКа и тп

Posted
40 минут назад, Xрюн222 сказал:

На них нет требуемой выходной обмотки, увы... Их куда-нибудь на выход фонокорректора или ДАКа и тп

Никита, были с вторичкой на 6 ом! Но и обычные 600-омные легко доматываются до требуемого.

Posted
1 час назад, ВКН сказал:

Никита, были с вторичкой на 6 ом! Но и обычные 600-омные легко доматываются до требуемого.

Это всë так, но "это уже совсем другая история"(С) И сработает ли она в данном случае - только проверить на практике и возможно.

Posted

Холодный конец первички межкаскадника без конденсаторный?

Метод связи между 1 и 2 каскадами?

Входная цепь по вай-фаю?

Posted
1 час назад, Виталий1982 сказал:

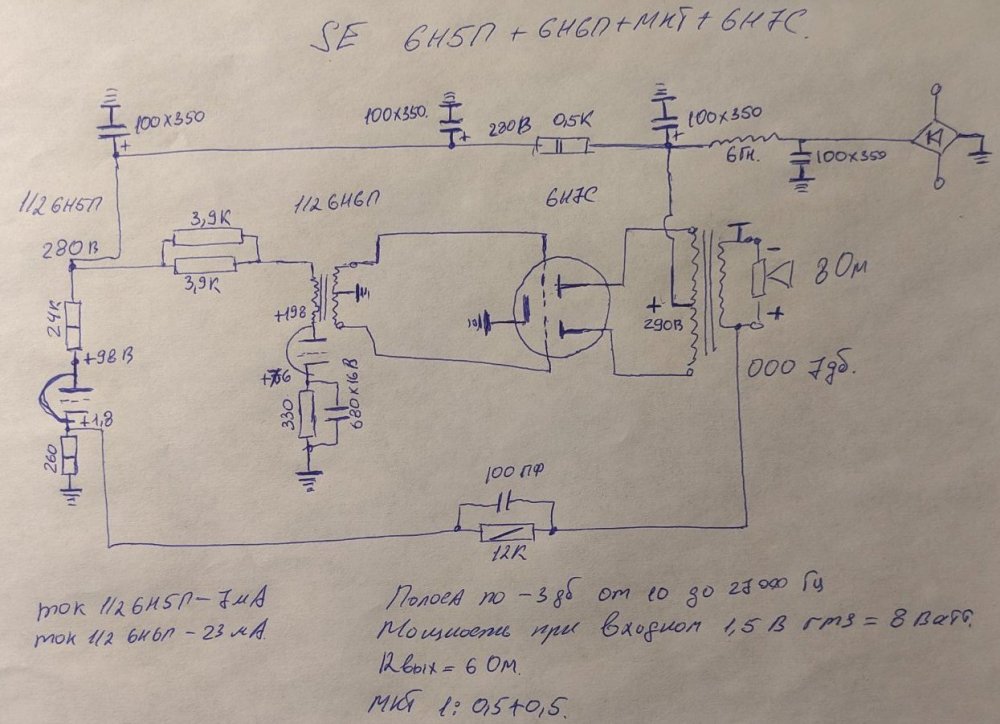

Окончательная схема.


Виталий, если "между первой и второй" гальваника, то катодный резистор под второй 6н6п поболее должен быть. Ну сетка к аноду и питание тоже...
