AlexKorotov Local

AlexKorotov

Posted
Posted
1 минуту назад, Алекс сказал:

если 14кГц по минус три дб норма то можно можно и с трансом, вот только зачем такой нафталиновый аналог нужен большой вопрос...

Стоит конечно же делать сразу хорошо. А это уже не короткий тракт из двух ламп, который годится только как воспроизводящий аппарат. Если сделать все хорошо, то эффект тот же, что и в сравнении усилителей мощности лампа/транзистор.

А может быть даже и больше.

  • Replies 428
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

AlexKorotov
AlexKorotov
AlexKorotov
AlexKorotov

Ламповый канал зап/воспроиз.

СЮТ
СЮТ

По просьбам трудящихся открыл тему, хочу поделиться своим опытом, вот старый проект новыми глазами: Последняя реализация на деке Akai GXC-570D, подойдёт для любой приличной деки. Схема

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted
19 минут назад, Xрюн222 сказал:

Но, более шумная, "адназначна!"

Но мне она больше понравилась чем 6Ж4. Зря отдал МАГ-8, где то даже новые головы лежат с посылторга.

Алекс Proficient

Алекс

Posted
Posted
9 часов назад, AlexKorotov сказал:

Если сделать все хорошо, то эффект тот же, что и в сравнении усилителей мощности лампа/транзистор.

 Ничего не понял, ну да ладно, главное хорошо...

Ollleg Veteran

Ollleg

Posted
Posted
46 минут назад, Aloizio сказал:

(а не популярная в то время тип 10)

10й тип на студийниках на студиях СССР никогда не использовался. Всегда более толстая лента ТИП 6, в 70-80х студийная ORWO 106, катушка №18 не 45 мин, как с типом 10, а 30 мин. играла - километровые с "хвостиком "  60-63 минут на 19 ск., на 38ск - 30 минут




46 минут назад, Aloizio сказал:

Как тогда объяснили, зерна пленки крупные и на большой скорости шипение уходит в ультразвук.

6й и 2й тип ленты на бытовых катушечниках шипели, мама не горюй. Да и 106 Орва тоже. Но! На студийниках УВ выход номинальный был на 1 - 1.25 в, подмагничивание тоже другое, в отличие от бытового стандарта в 500мв, отсюда и разный шип.....

Ollleg Veteran

Ollleg

Posted
Posted
10 часов назад, Алекс сказал:

если 14кГц по минус три дб норма то можно можно и с трансом, вот только зачем такой нафталиновый аналог нужен большой вопрос...

Где? На УВ всегда ровная линейка на уровнях -20дб , под неё же и запись выстраивается, иначе смысла в магах вообще нет. В ноль дб 20-20000гц ни один маг не умеет писать, но этого и не нужно, так как с повышением частоты сигналы звука становиться меньше и меньше, тот же колокольчик на 3000гц будет в ноль, а его высокочастотная составляющая с повышением вч частоты всё меньше и меньше.

Goofnm Proficient

Goofnm

Posted
Posted

Назовите, pls. пару известных, переизданных в 24/96 эталонного качество альбомов
записанных на этом магнитофоне.



  • Thanks (+1) 1
Алекс Proficient

Алекс

Posted
Posted
1 час назад, Ollleg сказал:

Где?

Товарищ пишет что применяет на входе повышающий транс, т.к. линейное усиление не устраивает.

Xрюн222 Mentor

Xрюн222

Posted
Posted

И непростые весьма. С частью коррекции в них. Еще и двухполосные. Головки низкоомные. Авторы явно были чрезввчайно озабочены сигнал/шумом...

AlexKorotov Local

AlexKorotov

Posted
Posted
13 минут назад, BAA сказал:

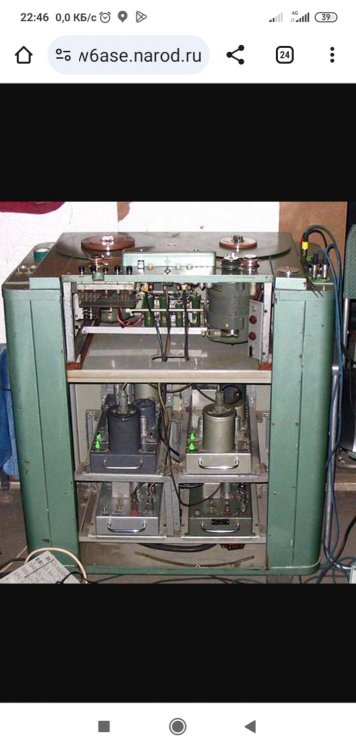

Не скажет ли сообщество ЭТО что?


Два трансформатора там было. Один на ферите, второй на пермаллое. Секционированы галетами. Кстати, звучит этот монстр ужасно. В металоприемке самое ему место, не понимаю, что в них сейчас находят?

Алекс Proficient

Алекс

Posted
Posted
10 минут назад, Xрюн222 сказал:

С частью коррекции в них.

и ещё с коррекцией выбросов после, просто так ничего не проходит и не даётся)))

Xрюн222 Mentor

Xрюн222

Posted
Posted
9 минут назад, AlexKorotov сказал:

 Кстати, звучит этот монстр ужасно. В металоприемке самое ему место, не понимаю, что в них сейчас находят?

Еще большой вопрос - у кого, с какими лентами, в каком состоянии и тп он звучит ужасно... Что, конечно, совершенно вероятно, при определенных и совершенно вероятных условиях. Скажем, с убитыми головами, на осыпавшихся ацетатках, + итп и тд...

Мы же точно так не будем делать, в любом случае.

Алекс Proficient

Алекс

Posted
Posted
В 22.12.2024 в 16:12, СЮТ сказал:

усиление его на 1 кГц при тау 120 мкС - 400, без горизонтального резистора - 1200, но подъём на НЧ маловат))

52дб для головок 0.2мв маловато будет(((

BAA Master

BAA

Posted
Posted
19 minutes ago, Xрюн222 said:

Еще и двухполосные. Головки низкоомные. Авторы явно были чрезввчайно озабочены сигнал/шумом...

А нам теперь рассказывают какие были лампы раньше хорошие... и провода. При головках монофонических.
Странно как-то. А ацетатки помню - осыпались, выкинул.

Xрюн222 Mentor

Xрюн222

Posted
Posted
18 минут назад, BAA сказал:

А нам теперь рассказывают какие были лампы раньше хорошие... и провода. При головках монофонических.
Странно как-то. А ацетатки помню - осыпались, выкинул.

Дык, чем в нем лампы плохие? Хорошие лампы. 6Н3П, в основном. К проводам тоже претензий не было, вроде. На студиях делали сами стерео вариант. Благо, несложно.

Но, вообще говоря,  моно тоже НЕ приговор, ибо : "хорошее моно лучше плохого стерео!" (С) Оно, когда реально хорошее, слушателю, особенно "свежему", уже не до того, стерео это или моно :smile-03:

  • Like (+1) 3
  • Smile 1
Goofnm Proficient

Goofnm

Posted
Posted
1 час назад, Xрюн222 сказал:

моно лучше

Преимущество моно над стерео наглядно. Про винил даже и не говорим.


Алекс Proficient

Алекс

Posted
Posted
1 час назад, Goofnm сказал:

Преимущество моно над стерео наглядно.

В таком русле CD вообще вне конкуренции, однако те кто любят сцену построенную стерео ни в жизнь не променяют её на моно. В моно если только каналы ассиметричны. Есть поклонники и такого движа)))

BAA Master

BAA

Posted
Posted
58 minutes ago, Goofnm said:

Преимущество моно над стерео наглядно. Про винил даже и не говорим.


Согласно Волго-Вятскому СовНарХозу имеем сквозного тракта 60 dB на скорости 38.1 и полосе 10к и 3%  искажений, отн 3 В, при номинальном 0,775. Не думаю, что ржавчина с тех пор какие-то особые свойства обрела.

2 hours ago, Xрюн222 said:

Дык, чем в нем лампы плохие? Хорошие лампы. 6Н3П, в основном. К проводам тоже претензий не было, вроде. На студиях делали сами стерео вариант. Благо, несложно.

Шумом в т.ч. 1/f. А так да, большое и красивое.


AlexKorotov Local

AlexKorotov

Posted
Posted

Те МЭЗ-ы, что я ломал были на октальных лампах. Лента была ( которую слушали), какая то толстая, для студийных магнитофонов. Эти студийные аппараты нужны для проф. применения, вещания, озвучки, монтажа. Достоинство их в том, что можно создать большее количество последовательных копий, причем каждый раз есть возможность немного промазать с установкой уровня.

Бытовую ленту в МЭЗ ставить смысла нет, хотя бы потому что она тянется, пружинит (продольные колебания) , а если посмотреть на тракт, то он вообще ужасно протяженный, ролик от голов отстоит на 20 см, антишумового ролика нет, что создает  эффект типа джиттера. Вообщем по тем временам может и был хорошим аппарат, а сейчас примерно как грамофон для упоротых любителей "аудио изатерики".



  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
10 часов назад, Алекс сказал:

Вернее ужасный)))

https://my.mail.ru/community/taperecorderclub/photo/57Всё плохо ?

Что характерно , касаемо появления ""уникальных записей .."" с того же Телефункен М5 ; два раза его разбирал , всё питание УЗ и УВ построено на селене и бумагомаслянных Bosch    , и это дало тот формат качества , когда электролитных искажений и окрасов нет вообще , но в 28-м по полной программе , поставить те же КБГ 4 мкф /600в (хотя бы шунтированием ) у  ""советов"" фантазии не хватило.
