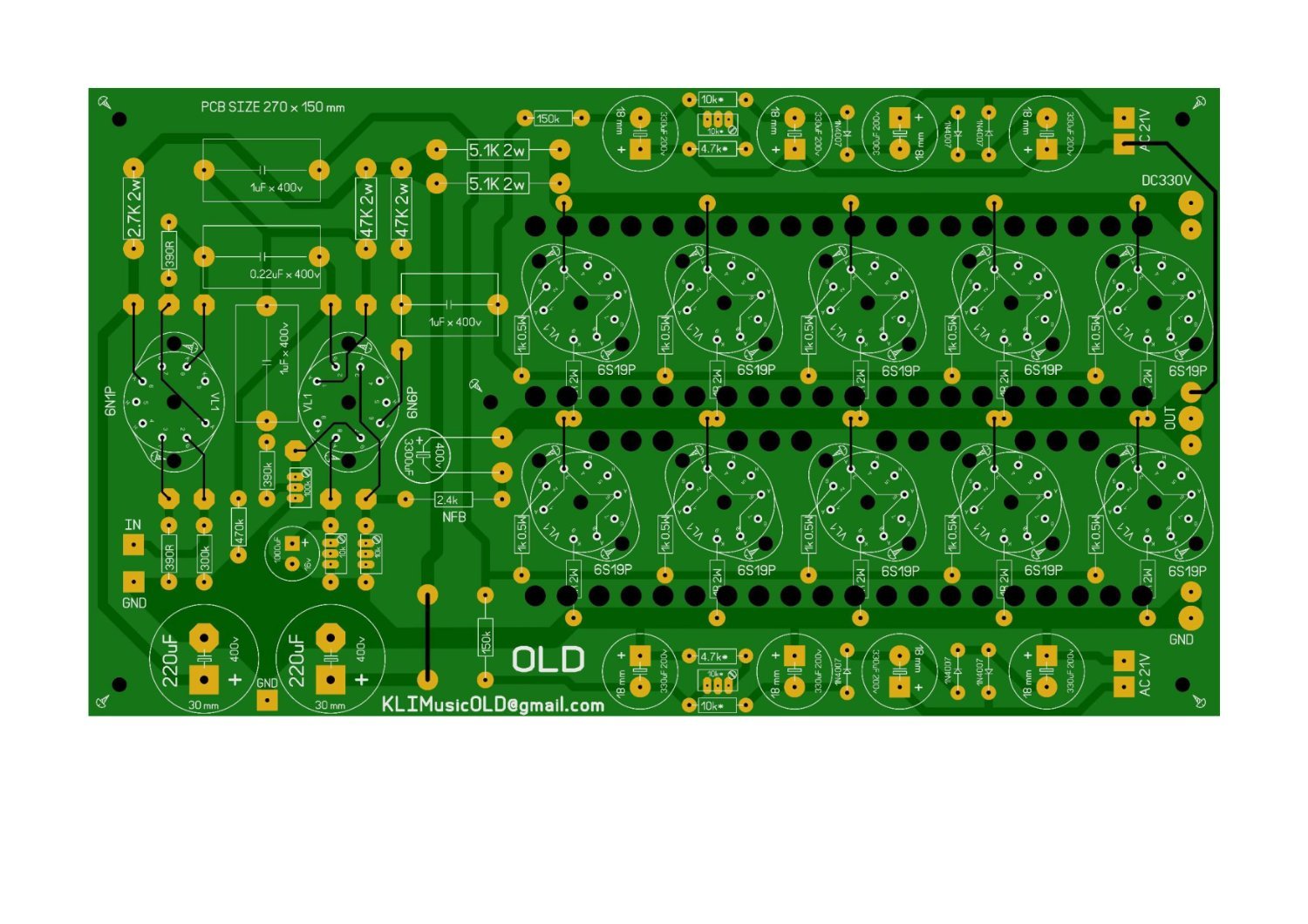

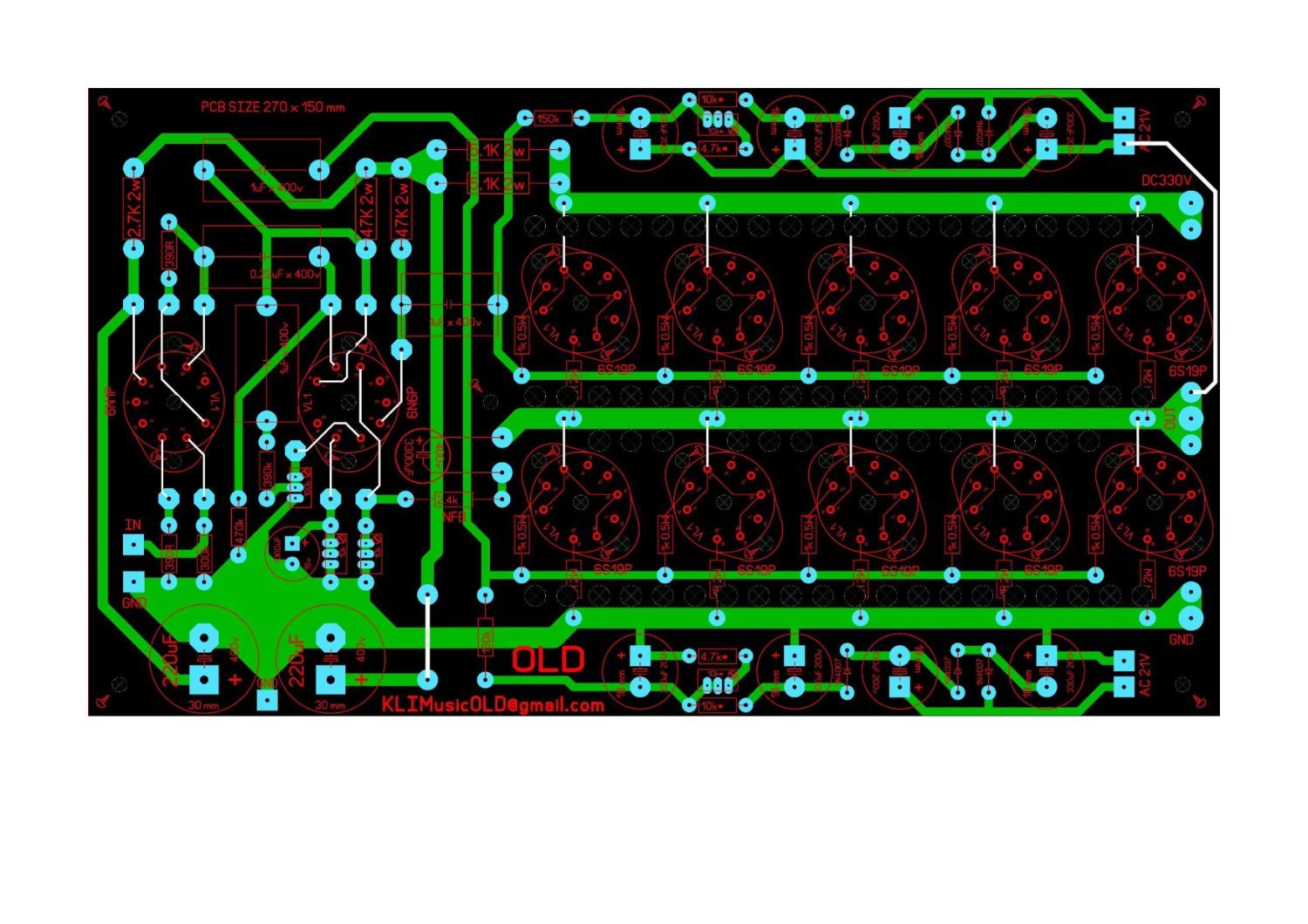

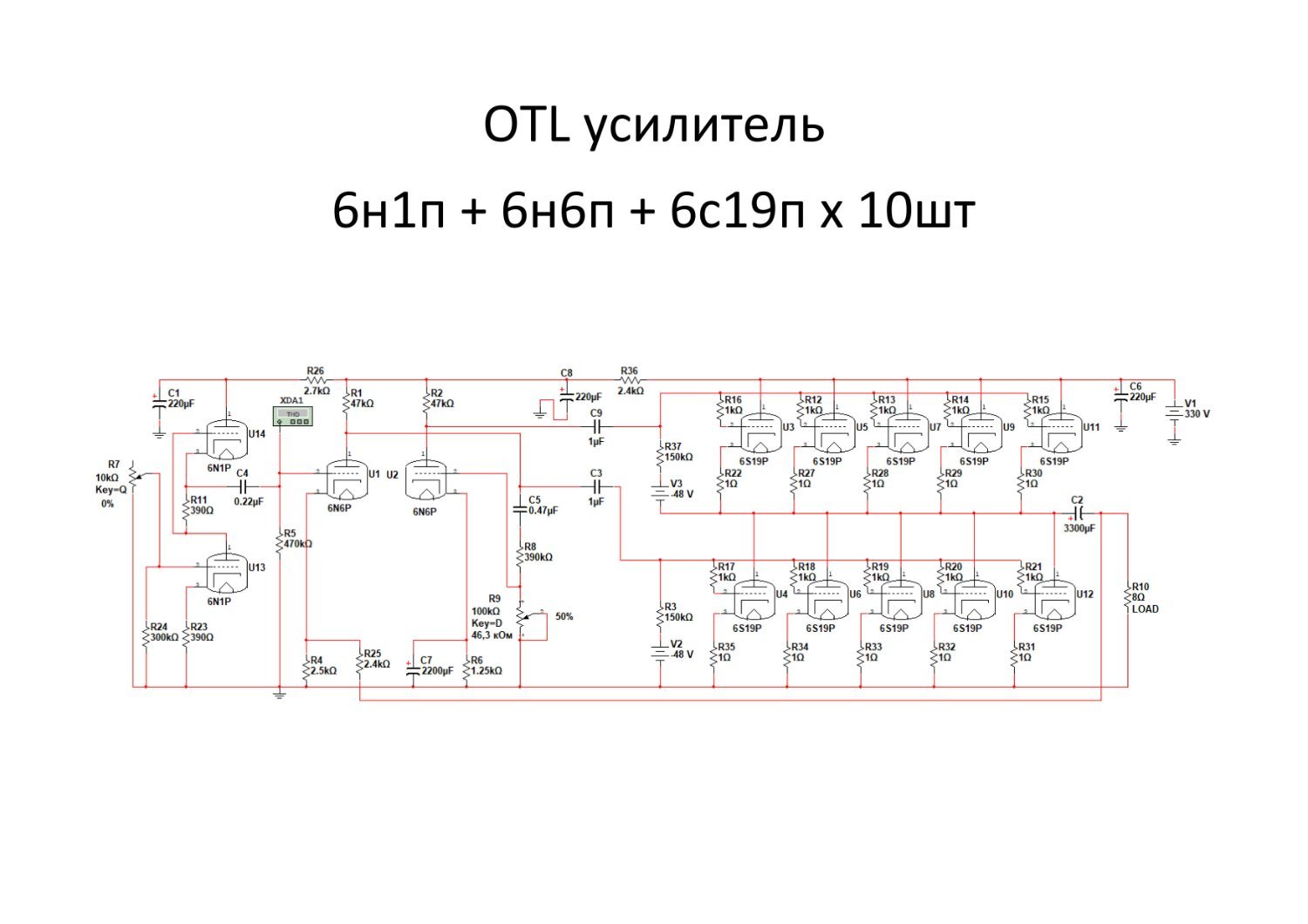

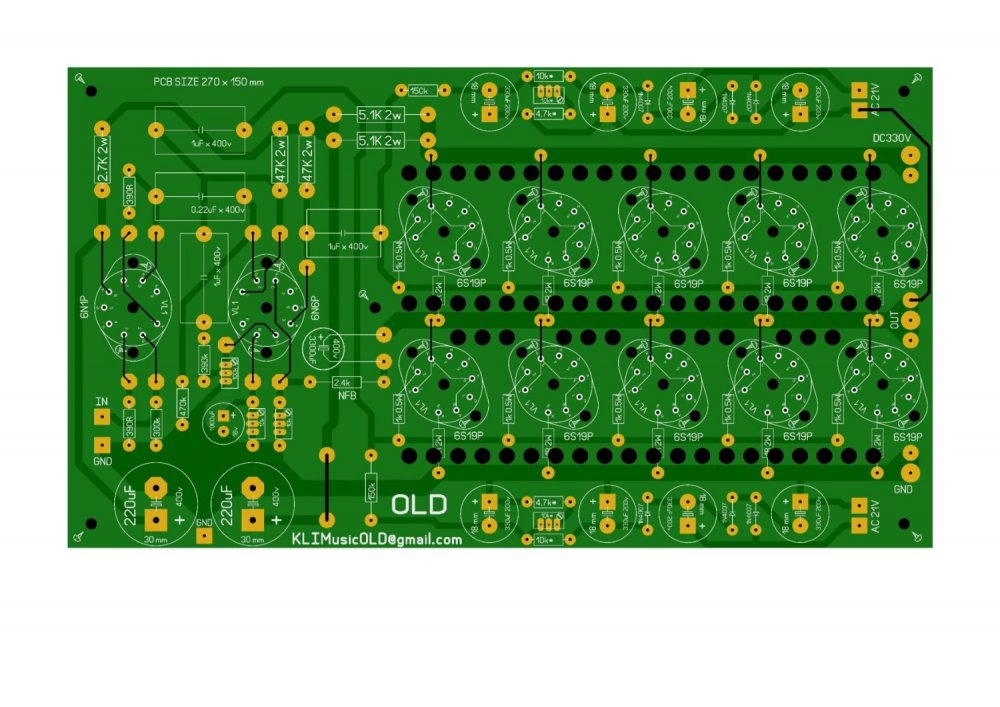

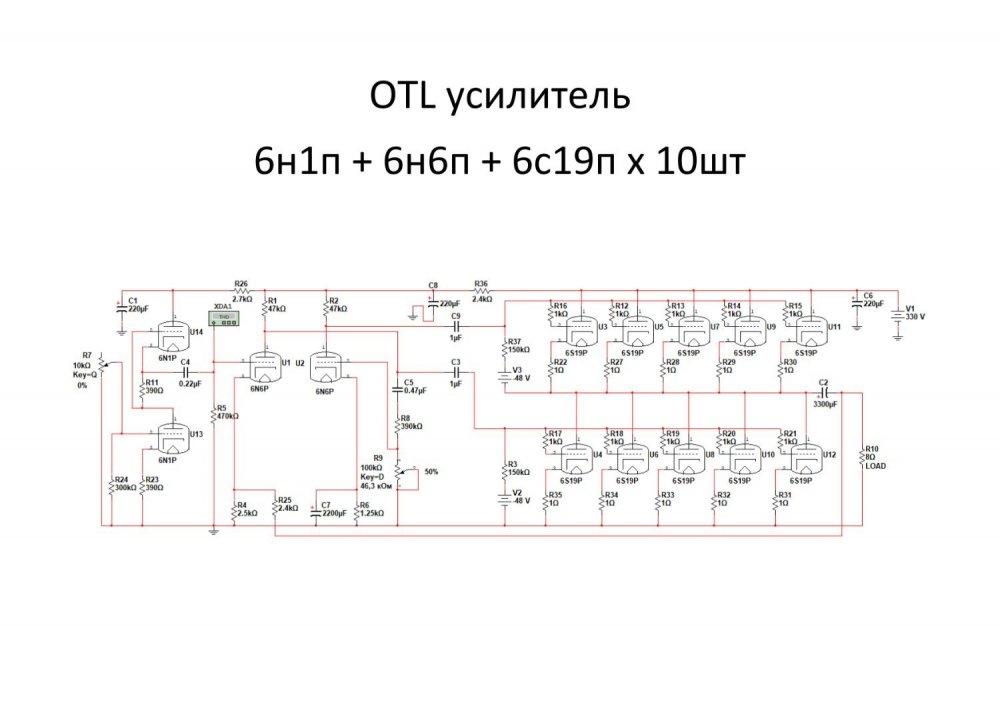

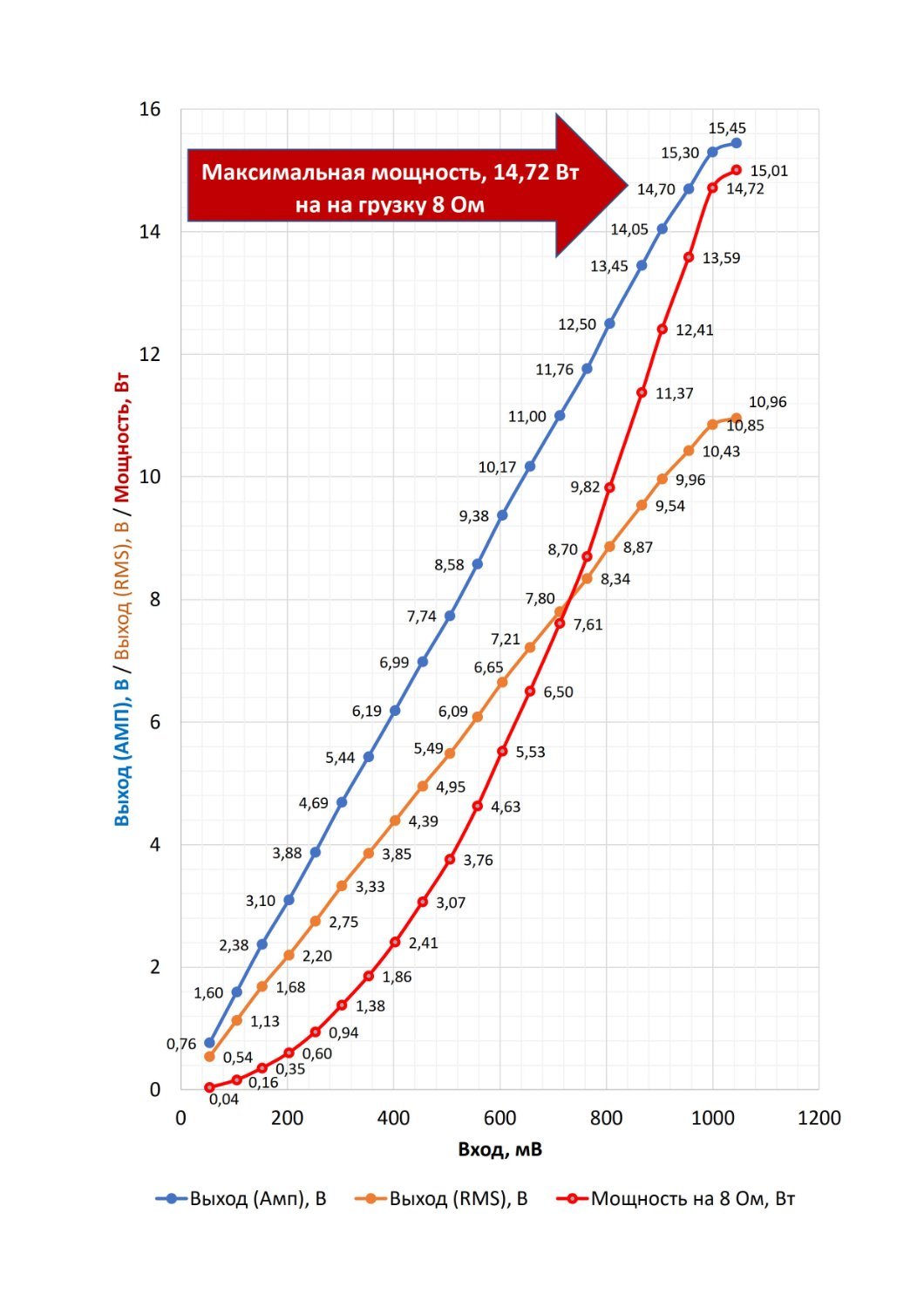

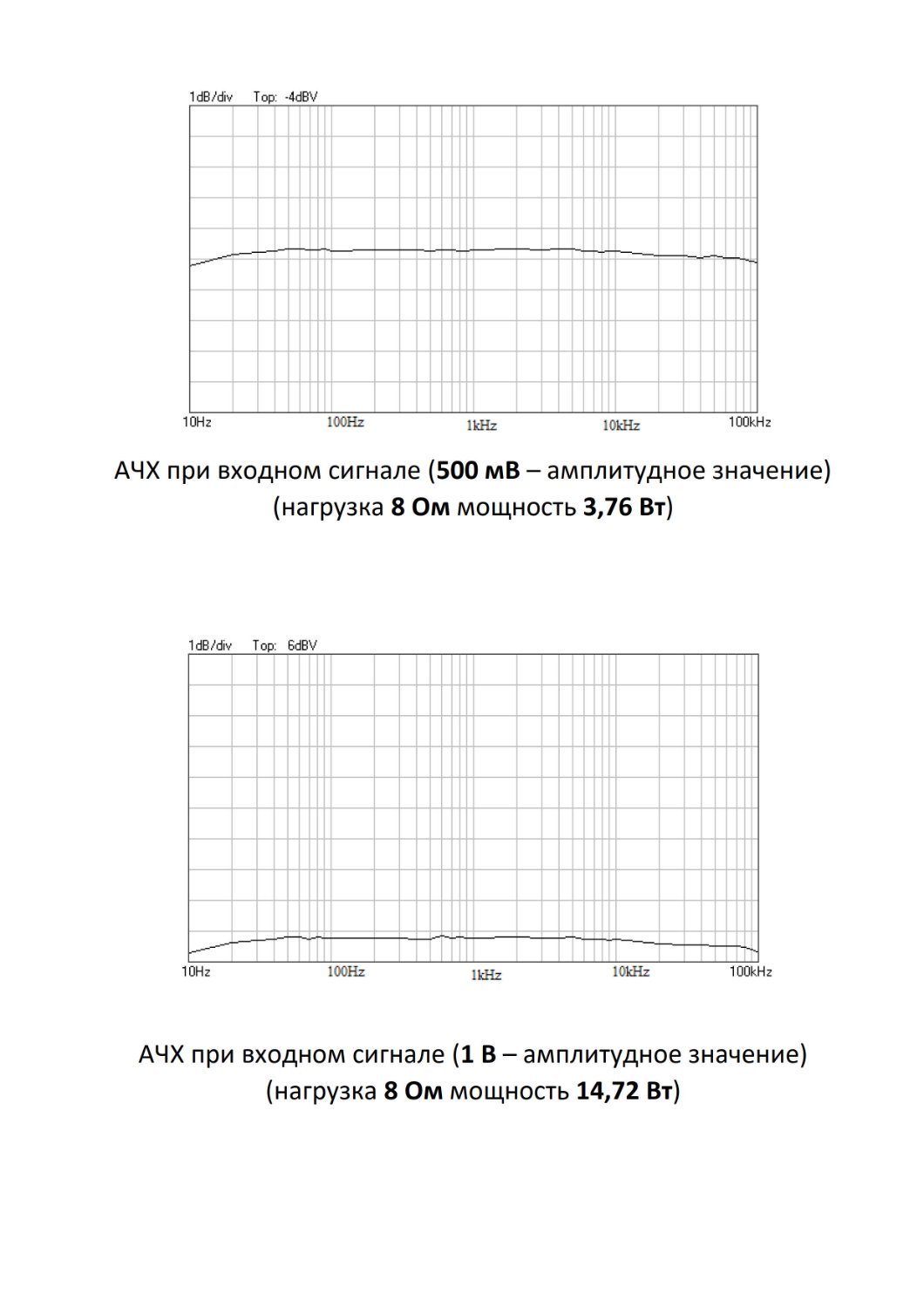

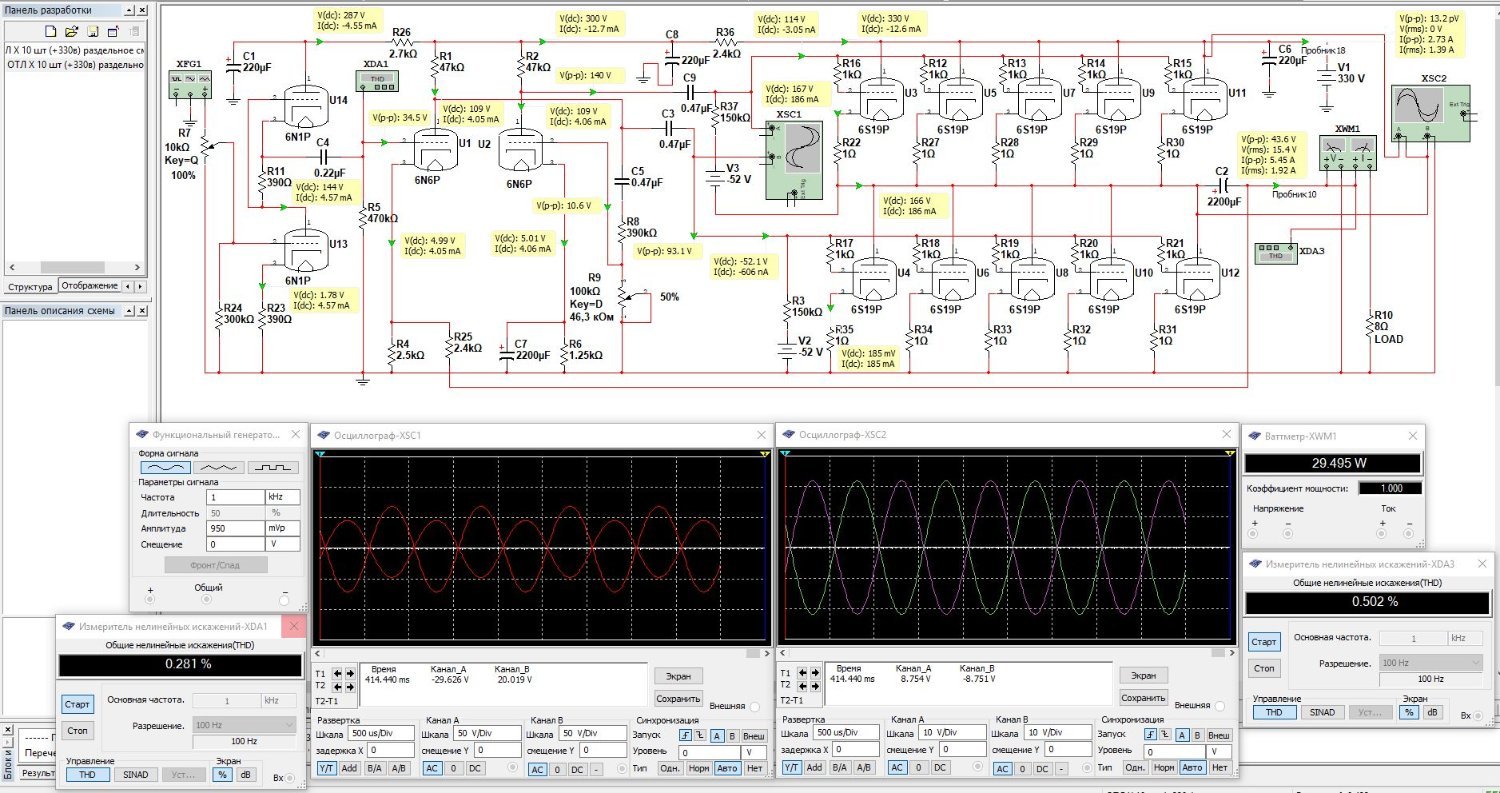

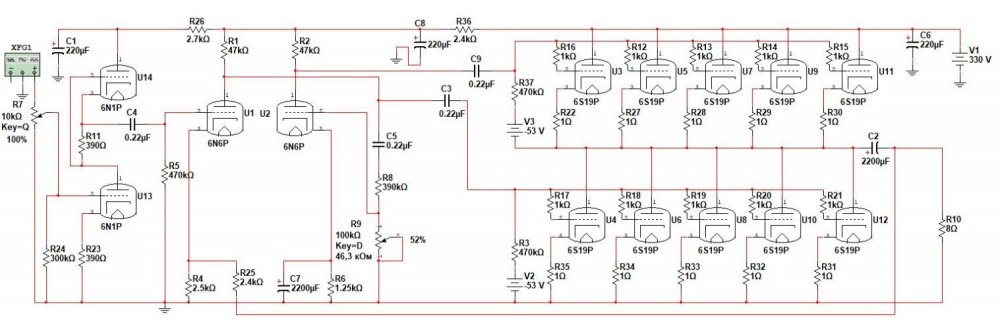

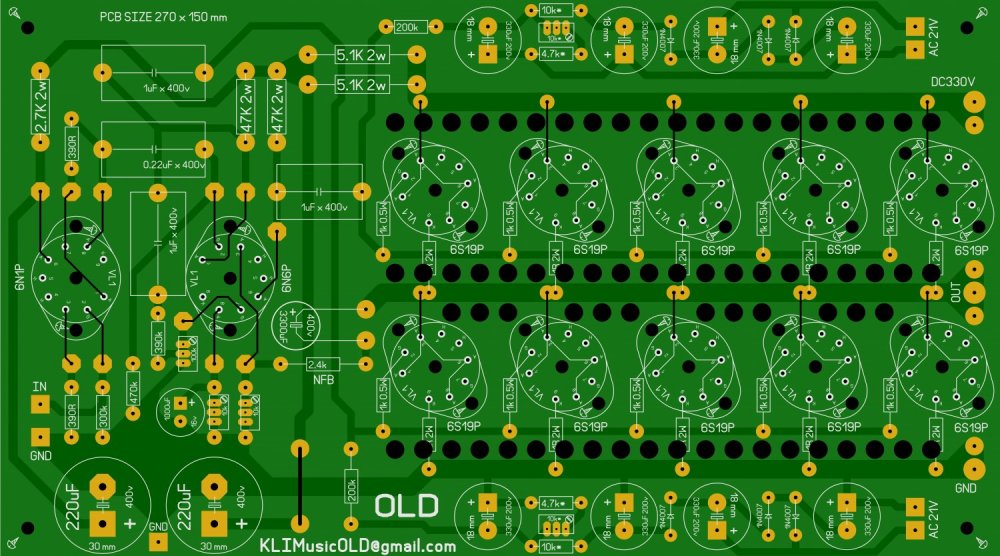

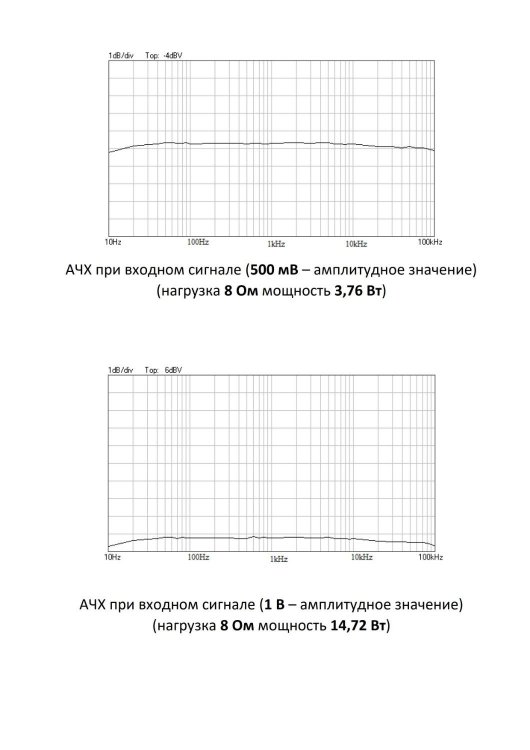

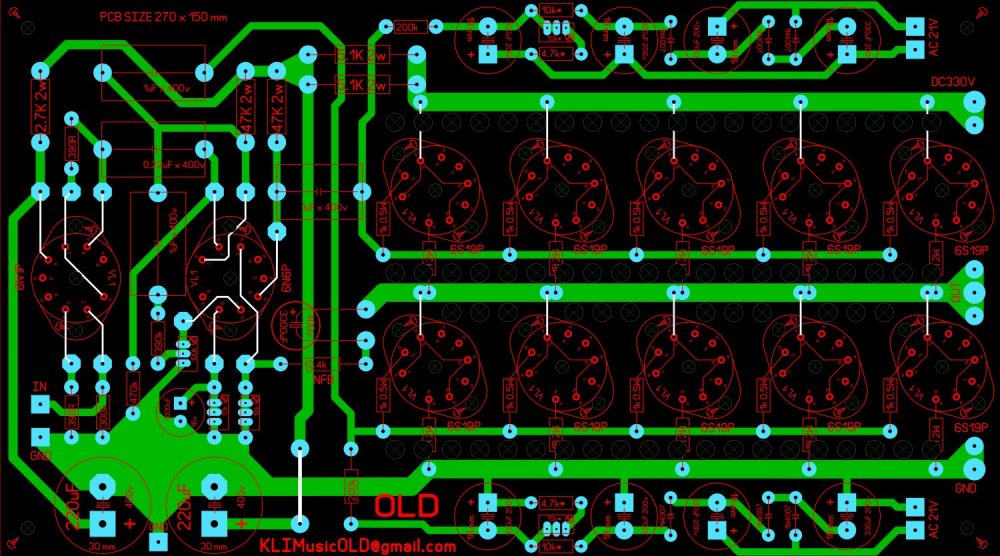

Без выходного трансформатора на 10 х 6с19п
-
Recently Browsing 0 members
- No registered users viewing this page.
-
Клубы
-
Радиорынок
Public Club
-
ROCK-N-ROLL FOREVER!
Open Club · 9 members
-
.cropped.jpg.ec7a2005015b0b602193d2aed2ca14e7.jpg)
Hi-end по-русски
Open Club · 56 members
-
Кружкин Дом
Open Club · 31 members
-
Излишки тумбочки
Public Club
-
Радиолюбительские технологии
Open Club · 8 members
-
Магазин Иван Иваныча
Public Club
-
Джаз от SJ
Open Club · 24 members
-
Тестовый клуб
Open Club · 19 members
-
БАЛАНС
Read Only Club · 1 member
-
-
Сообщения
-
Схема условно рабочая , но по опыту применения таких построений БП , особенно когда ставят уже тысячи мкф ... электролитов , приводит к хорошим цифрам , но звук ? Однозначность баса , электролитный окрас , отсутствие обыгранности НЧ , это всё открыто уже практикам , не факт , что теоретикам . Если бы я делал ""живой "" двухтакт , то начиная с силового трансформатора - идеально от Прибоя УМ - 50- порядка 400вт ..габаритной ( 330в , 3х 6,3в ) , диодный мост , после моста наш советский МБГВ 100мкф х1000в , зашунтированный 4 мкф КБГ , дроссель на 1-2 гн с Rакт. не более 20 ом (можно взять приемлемый советский ТАН с первичкой на 20 ом и просто введя зазор , использовать его как классный дроссель ) , после дросселя снова МБГВ и шунт КБГ 4-6 мкф. В более изощренной форме , ставлю жидкомаслянные Боши 100скф на 1000в , даже 40мкфх 1600в бошь даст просто невероятную подвижность и обыгранность баса и всего диапазона в целом . Для 6с4с желательно свои катодные цепи , но пройдет и общий , благо накальные обмотки есть на Прибоевском трансе и им 2а легко ... . ТВЗ1-6 работал с 6П3С и ему 60ма даже 6с4с не в тягость , на каждую лампу свои 60ма (или сколько там ""нарисуется"") , имеем не Р.S.E. же , где токи анода суммируются , здесь Р.Р. правила. Звучит ТВЗ1-6 , немного может не соглашусь с ув. Станиславом , весьма таки .., главное , ""советский"" вовлекатор есть , музыкальность , полоса приличная , 6п3с на них легко отдают свои 12 вт , думаю 6с4с отдадут от 7 до 15 вт (если АВ класс) соответственно . Сечение по керну ТВЗ 1-6 -6,4 см2 , R половин. первичек -240-260 ом , Ктр. = 40:1 хороший стартаповый Р.Р. (или S.E.) трансформатор. Переходные 0,47 мкф в случае ТВЗ1-6 я бы снизил до 0,1.. 0,15мкф , те же К40-У9 , есть на 400в и на 630в. Выводы только , если нужен открытый ВЧ регистр (да с ТВЗ1-6 в парафине..) , но я бы полез припаяивать у их оснований - серебрянный или какой иной , но литц. К примеру , от контурных катушек . р.с. Это , конечно, уже запредельно .., но в драйверный каскад питание (RC )- тоже лучше МБГВ 100мкф (с КБГ ), тогда весь БП един в концепте , как говорится . -
Продолжаю сборку микрофона на лампе 6ж32п в корпусе "U87". Почему "U87" - так на корпусе на чёрном кольце написано "microphone U87". Изготовил одну из двух печатную плату -большую. Было много подгонки и примерок по месту - чтобы детали по габаритам корпуса проходили и дорожки на раму только общей землёй контачили. Межкаскадный конденсатор - составной МКР 1 мкф+ СГМ (серебро в слюде) -2000 пф+ фольговый полистирол 270 пф. По питанию МКР 1 мкф зашунтированы фольговым полистиролом 270 пф. МКР - японские конденсаторы фирмы НИТСУКА 1 мкф 400 вольт.... Очень качественные... По ESR на 100Гц -0,000 , на 100кГц - 0,022 ома. Делал - лазерное выжигание по краске и травление - "в перекиси водорода+ лимонная кислота+ поваренная соль". Вытравил, подогнал по размерам и распаял детали. Следующим этапом нужно делать плату под ламповую панельку.... Там много подгонки....... А на плате только панелька да резистор 1 Гига ом. Панелька ПЛК-9 в корпус не входит по геометрическим размерам. - Корпус не закрывается. -
По выше приведённой схеме мне не нравится рабочая точка. Судя по ВАХ не оптимальная РТ выбрана для данного анодного напряжения.. По выше приведенной (U67) схеме напряжение смещения на катоде 1,5 -2 вольта, а питающее напряжение 120 вольт, при анодном резисторе 100к - на лампе на аноде будет в раойне 30-40 вольт ....... И получим микротоки на лампе ........... Выше приводил вырезку из учебника об электрометрическом режиме включения ламп...... Я буду делать схему с нулевым смещением и 45-55 вольт на аноде , т.е. с током 2,0- 2,5 мА. У меня эти режимы отработаны......
-
By Евлампий 2 · Posted
Вроде бы в тему. Пробно запустил макет двухтакта на Рес1664д. Лампа условно прямонакальная (катод соединен с подогревом), но звучащая даже по критериям честного ДХТ. Драйвером Ас/р4 с индуктивной нагрузкой, дроссели фабричные (а выходные трансы самомото, приведенка 10 кОм анод-анод). Выпрямление - пара РГН 1404. Схема - авантюрный парафид, без каких-либо ООС. Технически: 4 вт до 0,3% / 8 вт до 1%, 16-25 000 гц по -1 дБ. Звучание (ИМХО, конечно): вовлекающее и реалистичное, пожалуй даже потрясное, особенно если на правильный ширик. -
-
By Илья Александрович · Posted
Большой, тяжелый(12кг) проигрыватель, корпус из глухого твердого пластика как у остальных верхних моделей, регулировка тонарма по высоте, полностью автоматический, выбор размера пластинки, при этом привод тонарма полностью механический, без процессоров и тд, хорошее состояние, крышка целая, двигатель смазан. Противовес не родной и есть мелки пятнышки на металлической накладке где кнопки, возможно ее можно просто отполировать, поэтому цена низкая. 16 тр. -
-
By Анатолий Матвиенко · Posted
Добавлю, что описываемые восторги относительно советских телевизоров с из божественным звучанием на ШП головах, а такого начитался немеряно, мягко скажем, преувеличены, эти одиночные ширики, что круглые, что овалы, звучат так себе. Но когда их много, эффект превосходит ожидания. Когда голова тестируется перед установкой в ГИ, и гоняешь её с генератора, пик на частоте основного резонанса около 80 Гц просто режет уши. В массиве он сглаживается, потому что у разных экземпляров АЧХ разная. Пробовал массивы из трёх голов: 3ГД-38Е(3ГД-45, 5ГДШ-1-4, 5ГДШ-4-4), 4ГД-35 и 3ГДШ-1. Первые лучше. Третьи вообще не рекомендую. Всего 6х4ГД-35 работали у меня в качестве саба, подпирали НЧ к 8х3ГД-38Е, до десятка герц вниз выиграл, потом отказался. -
By Анатолий Матвиенко · Posted
не думаю. когда на 8 голов приходит напряжение, дающее 2 ватт в среднем, с пиками 8...10 Вт, то каждая голова получает в среднем 0.25 Вт (плюс-минус, потому что сопротивление и переменному и постоянному току чуть разное), соответственно ход подвижки мизерный, поэтому головы работают в самой линейной части диапазона движения диффузора искажения на коротких пиках не так заметны если с такими АС подводимая мощность средняя 4...8 Вт, в относительно небольшом зале это уже почти громкость рок-концерта мне нечем померять относительную чувствительность, знаю только одно: когда даёшь 1 Вт (4 вольта) на одиночную голову в тестовом щитке (примерно 30х30 см, точнее не помню), то умеренно громко, на всю АС - гораздо громче так что при паспортных 90 Дб общая отдача 8 голов выше -
By Евлампий 2 · Posted
to Akusic Судя по вашим словам, в последнее время вы действуете более автономно. Мне жаль, потому что ваш с Сережей тандем, как мне кажется, был просто великолепен, таких еще поискать. Во всех случаях, желаю удачи и новых достижений: изделия, которые вы показываете, реально впечатляют. -
Когда в ветке 6Н2П+6П1П вы сказали, что на АС много выше 90 вам не достаточно долей ватта в 25 метрах, я сразу понял, что у вас ГИ и написал текст ниже, но тогда не запостил его. Наверное в теме ШП он всё же имеет смысл, это не критика, это мой скромный опыт - ШП АС "чуйка много выше 90" требуют излишней мощности только если вы используете массив динамиков, которые, если их собрать в кучу, при изначально низкой чувствительности, дадут "много выше 90". Но, природу не обмануть, компенсация комплекса искажений массива посредственных динамиков происходит на уровнях выше среднего, тогда уху уже комфортно это слушать. Одиночные ШП "чуйка много выше 90" в добавочной мощности не нуждаются. -
By Анатолий Матвиенко · Posted
Ровно те же впечатления. Оттолкнувшись от ветки фанатов группового излучателя на форуме "Вторая жизнь старого радио" Игнатенко, запилил себе для пробы на советских 3ГД-38Е щиты по 6 шт. Потом по 8 шт + по ВЧ-голове. С тех пор были разные ящики, 2.1, ч-в-резонаторы, и всё равно возвращался к ГИ 2х8 3ГД-38Е. По понятным причинам, у них ниже 55 Гц начинается завал (у одиночной головы - с 70-80 Гц, а то и выше), компенсируемый только эквалайзером, что не гут. Слушал у товарищей, мой имхошный оптимум 2х18, дерево напилил, головы уже собрал. Кстати, не самое бюджетное занятие, потому что из 3 купленных голов 2 отбраковываешь из-за призвуков на НЧ и другой фигни. Т е на 36 голов в обе АС надо купить их сотню! За зиму, если время позволит, соберу. А прослужившие лет 5 ОЯ 2х8 рука не поднялась на распотрошить ради голов. Продам или подарю - пусть другие радуются. Реплик "динамикам с помойки место на помойке" прошу не кидать, пока сами не послушали звук этих АС. Несколько размазанное ощущение КИЗ, но стереоэффект в целом нормальный. Более требовательны к помещению. И довольно большие. В остальном имхошно - проще всего добиться нравящегося звука без супердорогих голов и танцев с бубнами по поводу пассивных фильтров. 2 мкФ перед ВЧ головой - и всё. Первые АС 2х6 3ГД-38Е + 3ГД-31, вторые 2х8 4ГД-36 и нынешние 2х8 3ГД-38Е + 2ГД-36 (фото со снятыми грилями). Фото 2х18 в незаконченном виде не выкладываю. Собака в холке 42 см - для наглядности размера. Собственно, из-за пса у меня акустики без грилей не бывает. -
Некоторые подробности по этой схеме можно получить здесь https://audioportal.club/threads/um-50-tu-50m-vtoroe-prishestvie.5170/ Тоже озадачился ею. Есть шасси от УМ-50 с выходнам трансформатором, вчера получил силовой. Прикинул перекоммутацию и добавление обмоток в нём. Это трансформатор поздних выпусков, у него нет третьей сетевой обмотки (41 витток) для подключения на 237в. У меня сетевое держитьсяв пределах 225-230 вольт. По этому решил к сетевой обмотке добавить обмотку 8-9, а к анодной 1-2 обмотку смещения 3-4. Ещё особенность - накальная 16 витков, вместо 17 у предшественников. Её придётся перемотать, и добавить обмотку накала для фазоинвертера. Количиство витков уточню при испытании трансформатора под нагрузкой, ориентиравочно 18-19 витков. -
By Stan Marsh · Posted
Забавно, что динамиками в основном занимаются те, чьё имя Сергей. Имя обязывает. -
Сергей делает очень интересные диффузоры, пожалуй таких больше ни кто в мире не сделает... таких в смысле состава целлюлозы и степени её обработки. Динамики с этими диффузорами как чистый белый лист бумаги - что потом автор на нем напишет (что к диффузорам прикрутит...) - то и получится... Несколько лет назад я не раз участвовал в изготовлении такой целлюлозы. Сейчас, достаточно давно уже и с неменьшим успехом применяю другие.
-
-
