Recommended Posts

Posted

Очень даже не плохо получилось... далее макет собрать и проверить...

Был бы второй трансформатор анодный собрал бы второй макет для сравнения... жалко первый разбирать ...

Но схема в таком варианте вполне красивые параметры показывает... Плату нужно также под нее спроектировать красивую...


  • Like (+1) 2
  • Thanks (+1) 1
Posted
1 minute ago, Климентий said:

Очень даже не плохо получилось

Спектр не смотрели? 1.3 % - крайне хорошо, особенно на железячном макете.

Posted

и в догонку сразу...поменял лампу во входном каскаде с 6н8с на 6н1п... немного поросла чувствительность и запас по усилению в результате искажения еще снизились за счет ооос...


  • Like (+1) 2
Posted
13 часов назад, BAA сказал:

Спектр не смотрели? 1.3 % - крайне хорошо, особенно на железячном макете.

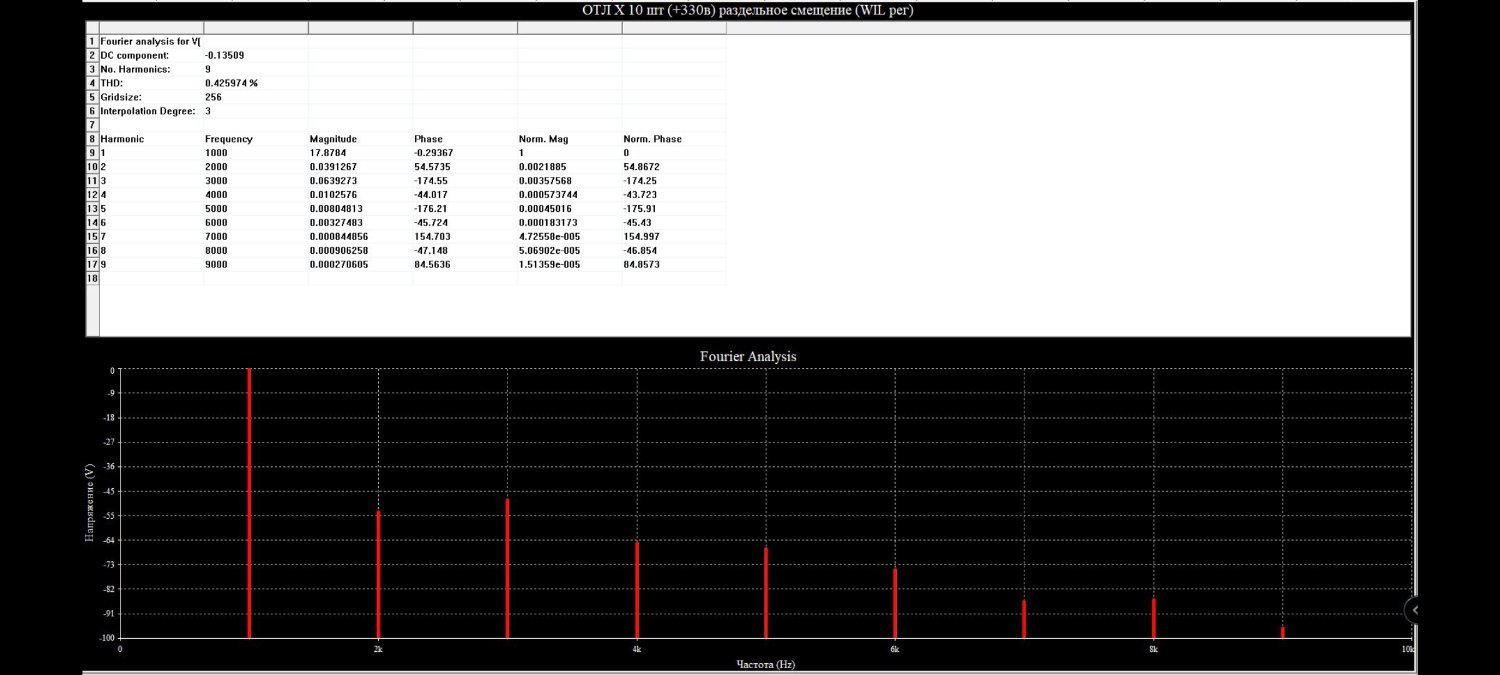

Не смотрел... На новой схеме... Но спектр получается классический двухтактный... С провалами четных гармоник... Можно пробовать разбалансировать фи для получения нужного спектар с соответствующим увеличением общего процента искажений... Но нужно ли оно? Тут нужно экспериментировать и слушать...

Коллеги давайте активнее участвуйте... А то я один бьюсь ... Буквально 2-3 форумчанина активно участвуют ... Остальные в наблюдателях ждут результат готовый... Хотя бы идеи накидывайте что и как улучшать... Все же пробуем... Не спеша...

Posted

У меня один знакомый очень много занимался различными схемами srpp на триодах. К сожалению он уже год как не с нами. Отправной у него была схема Крылова. По звуку выводы примерно такие как и у Вас. Он в основном слушал джаз. Колонки ОЯ на двух 4а-32 в параллель плюс дудка Yamaha. Фильтры были минимальные. Измерениями он не занимался, хотя имел все возможности. Выходное сопротивление было высокое, поскольку даже подключение пищалки снижало общую громкость. Варианты на выходе были либо через автотрансформатор или балластный резистор. Детали схем он особо не раскрывал. Кроме этого он пробовал применение разных типов ламп. Например использовал 6с4с и 6н13п.

  • Like (+1) 1
Posted
В 03.05.2025 в 12:04, Meshochnik сказал:

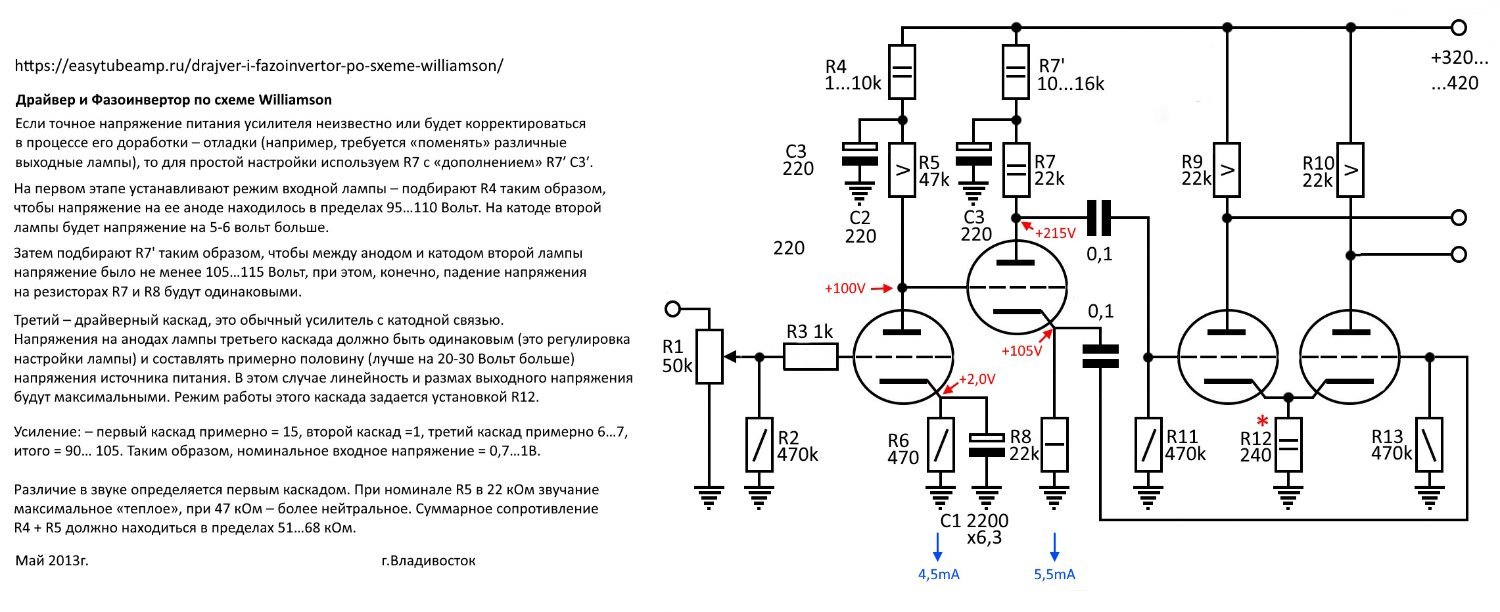

Евгений наверное имел ввиду это: https://easytubeamp.ru/drajver-i-fazoinvertor-po-sxeme-williamson/

..там прям на третьей строчке схема

Да, схема там есть. Но она с косяком. R13 не правильно нарисован, и C5 неправильно подключен. Так что народ рисует неправильно, потом это собирают неофиты, и у них не работает. Начинают ругаться..

Скриншот прилагаю


  • Like (+1) 1
Posted
5 минут назад, Meshochnik сказал:

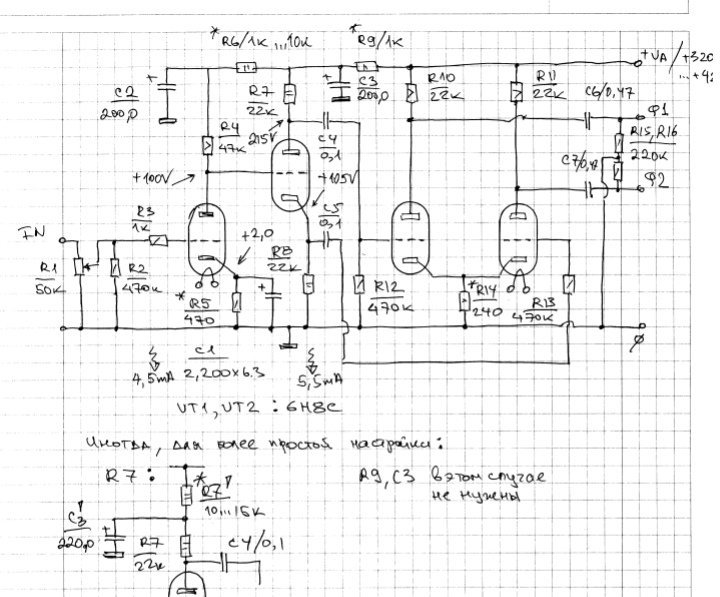

Конечно неправильно, давно для себя перерисовал с исправлением




Ещё C1 убрать и цепь ООС нарисовать, и вообще будет огонь

  • Like (+1) 1
Posted

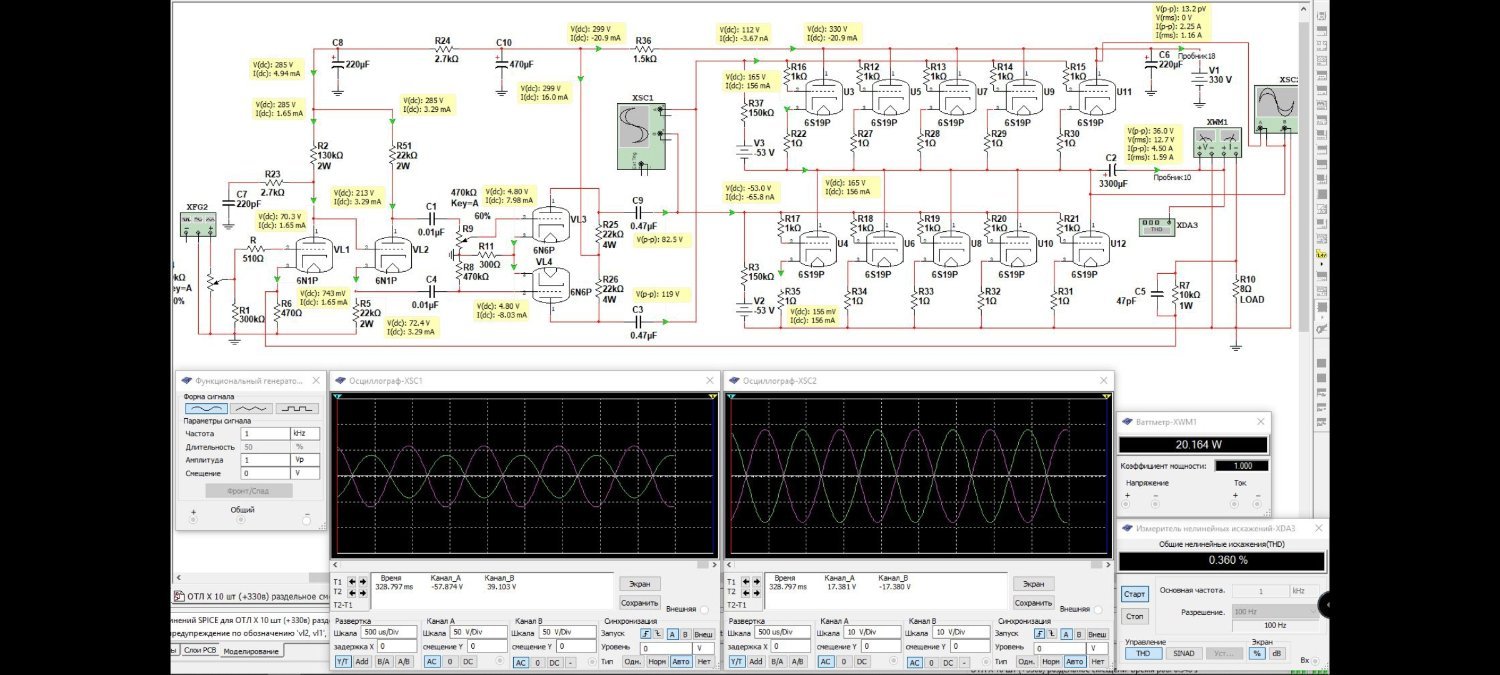

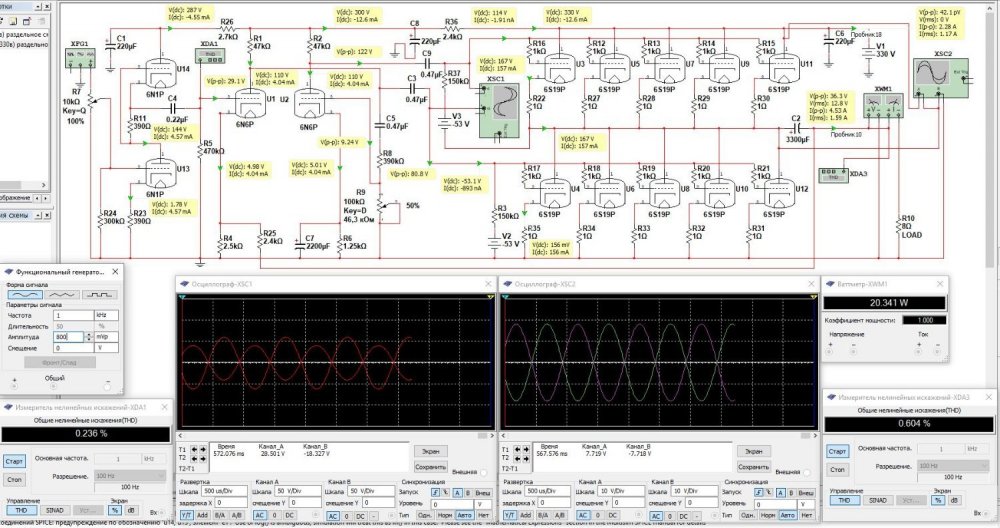

Немного поколдовал с симулятором. Но есть сомнения в устойчивости схемы к возбуду...

Нужно конечно в железе проверить...

Потихоньку придется второй макет собирать...

Может опытные коллеги по схеме выскажут свои замечания или предложения...




  • Like (+1) 1
Posted
2 hours ago, Климентий said:

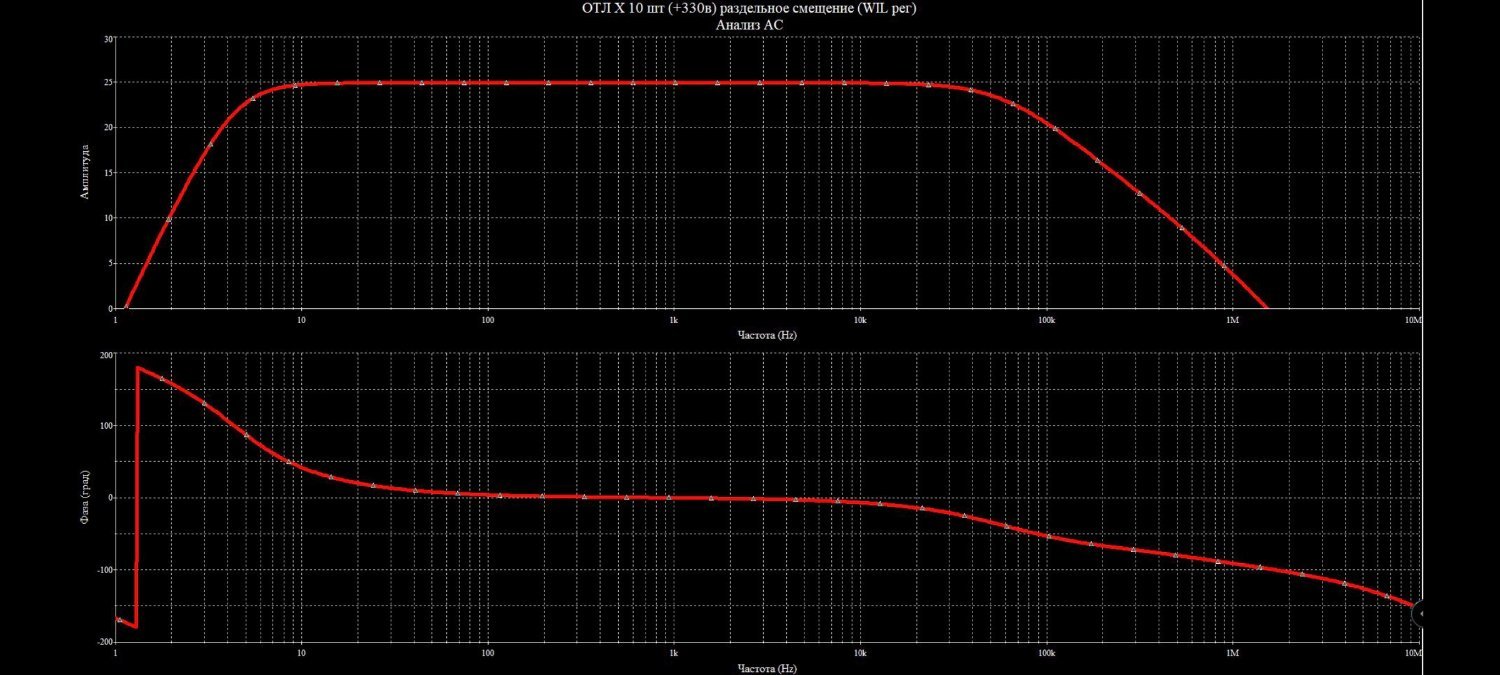

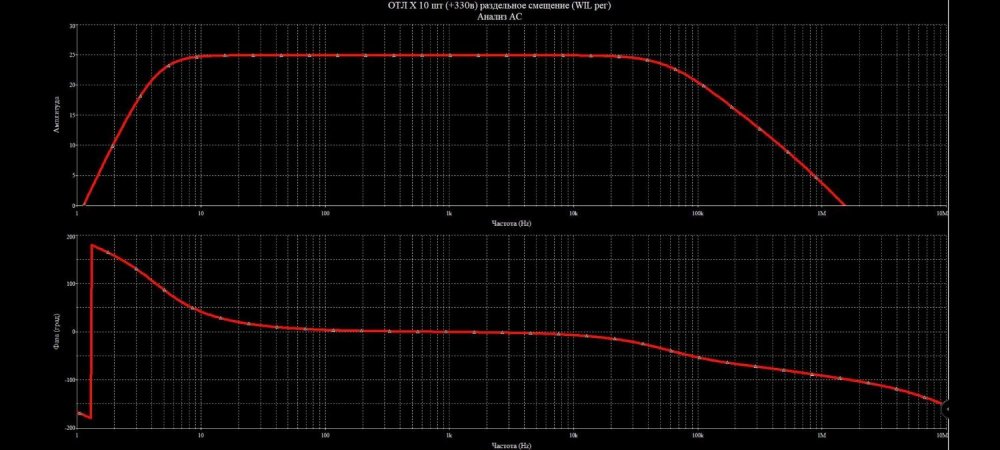

Переворот фазы в области 1,5Гц меня смущает...

Хорошо слышно?
У вас 4 разделительных конденсатора в тракте, может 4*90=360 получиться.

Posted

Вероятно, стоит проверить по общепринятым методикам, как ведут себя  ачх/фчх при разомкнутой ОС...

Posted
29 минут назад, BAA сказал:

Хорошо слышно?
У вас 4 разделительных конденсатора в тракте, может 4*90=360 получиться.

Меня смущает не сам факт слышимости фазы... Я сторонник того что фазу мы не слышим.

Я переживаю за устойчивость... Чтоб возбуду не было... Но видимо пока в железе не соберу не поймем точно как эта система работает...

Posted
56 минут назад, Климентий сказал:

Меня смущает не сам факт слышимости фазы... Я сторонник того что фазу мы не слышим.



Фазу, быть может, мы не слышим, хотя на практике фазу в конкретной системе бывает вполне слышно, но вот разницу в работе усилителя на полке АЧХ или на скате, где его изо всех последних сил эта ОС "тянет" - услышим запросто.

Иногда на форуме, всë же, не хватает тов. Пхлангера...

Posted
1 час назад, Stan Marsh сказал:

Меня смущает постоянная времени 0,47*0, 01.

Подгонял по максимально ровной АЧХ на НЧ. Увеличение номиналов этих конденсаторов при наличии ООС приводит к существенному подъёму АЧХ в области НЧ... Хотя у меня работают ламповые моноблоки видьямсона по такой же схеме с трансформаторным выходом, там таких явлений не наблюдал... 🤷

Posted

Причем, как с нагрузкой, желательно от приблизительно хотя бы 30% от номинала и до 300%, так и без нее.

Posted
6 hours ago, Климентий said:

Я переживаю за устойчивость... Чтоб возбуду не было... Но видимо пока в железе не соберу не поймем точно как эта система работает...

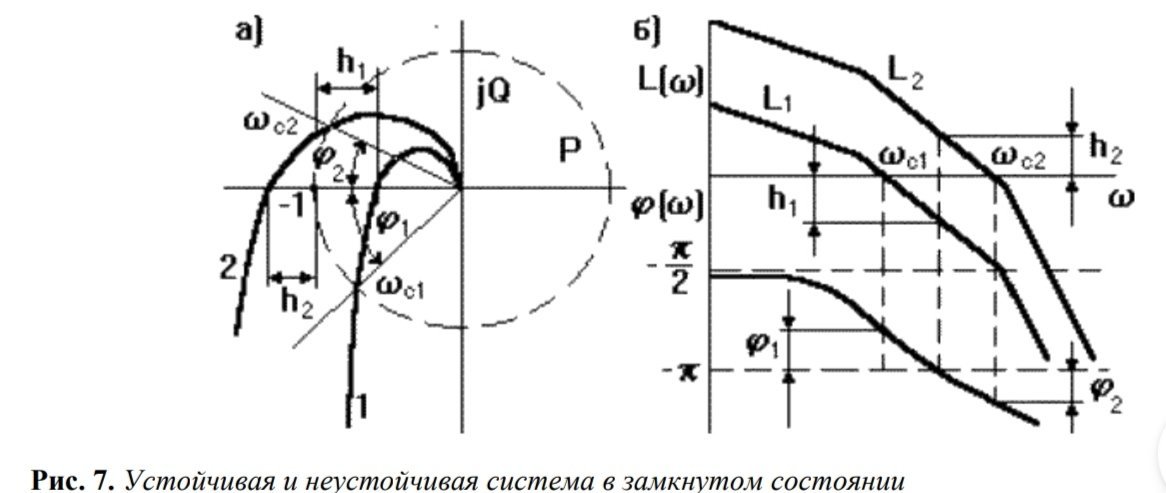

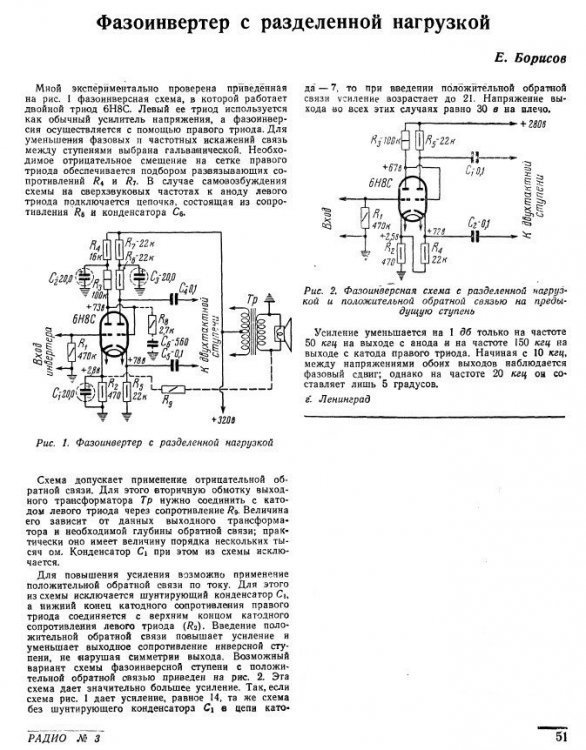

Вот сейчас и доложу, только не пплюйтесь. При большом количестве постоянных времени в петле ООС, самое простое - сделать все сколько надо, по полосе, а одну на глубину ООС (минимум) больше. Хрюн знает как первоисточник называется, а я по новой не найду, увы. Вот

Posted

Да этих "первоисточников"... И не сосчитать, при желании... Скажем, есть где-то у меня книжка "Регуляторы паровых турбин"...

Как вариант - принцип воронки таки работает,, согласен.

Меня бы, в данном случае, заинтересовало бы, кроме всего прочего, поведение выходного RC звена при вариациях нагрузки...

Posted
1 час назад, Xрюн222 сказал:

Да этих "первоисточников"... И не сосчитать, при желании... Скажем, есть где-то у меня книжка "Регуляторы паровых турбин"...

Как вариант - принцип воронки таки работает,, согласен.

Меня бы, в данном случае, заинтересовало бы, кроме всего прочего, поведение выходного RC звена при вариациях нагрузки...

Напишите точно что и как измерить, я сделаю...

а пока думаю к макетированию такую схему приму... а далее на железном макете проверим как она себя поведет... есть подозрение что симулятор привирает немного...


  • Like (+1) 2
Posted
6 часов назад, Stan Marsh сказал:

Оборвать ООС и смотреть.



5 часов назад, Xрюн222 сказал:

Причем, как с нагрузкой, желательно от приблизительно хотя бы 30% от номинала и до 300%, так и без нее.

Только что ранее написали что и как.


Posted

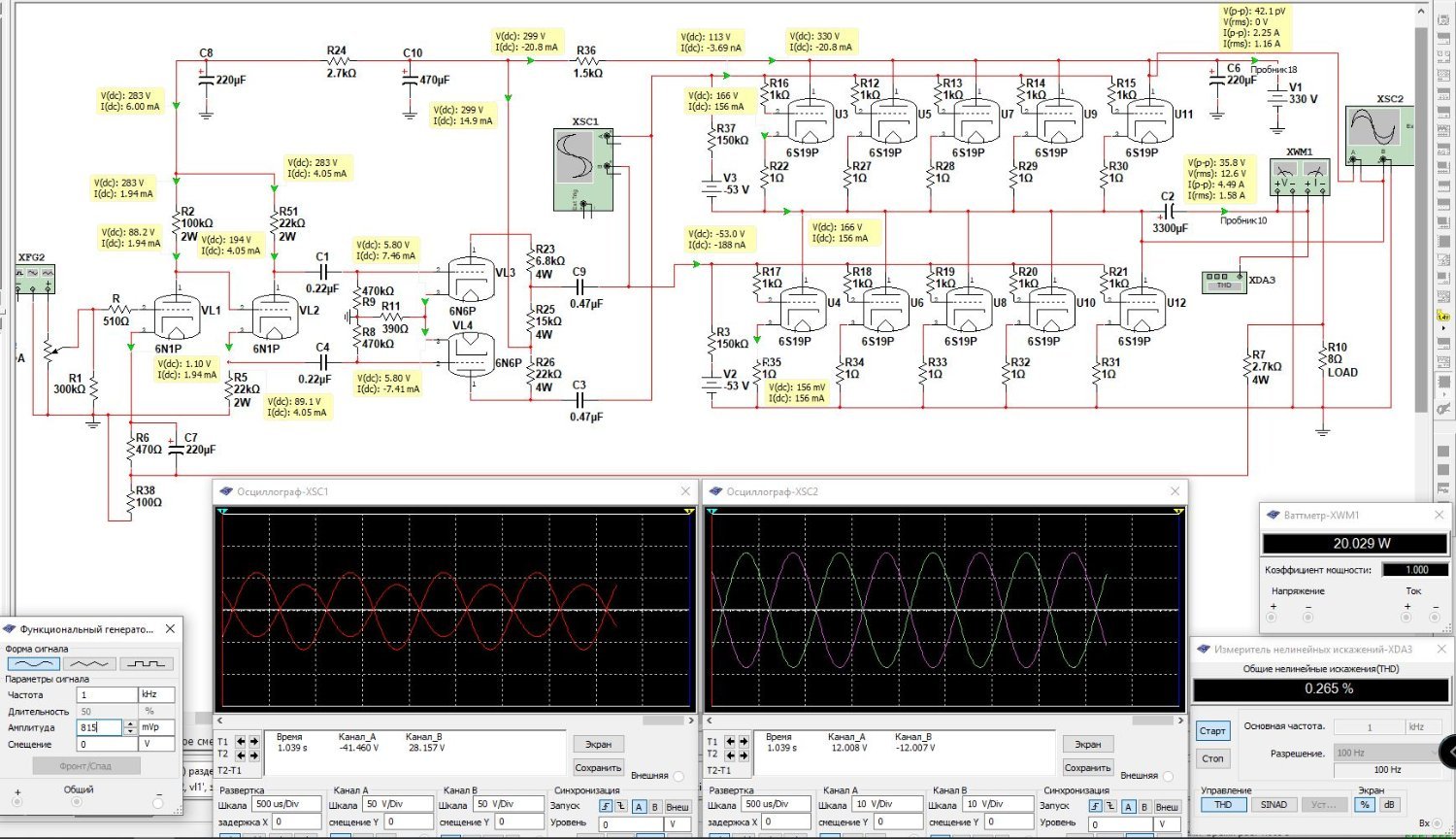

После танцев с бубнами вокруг модификации с предкаскадом от усилителя Вильямсона, появилось понимание как привести исходную схему в правильное состояние.

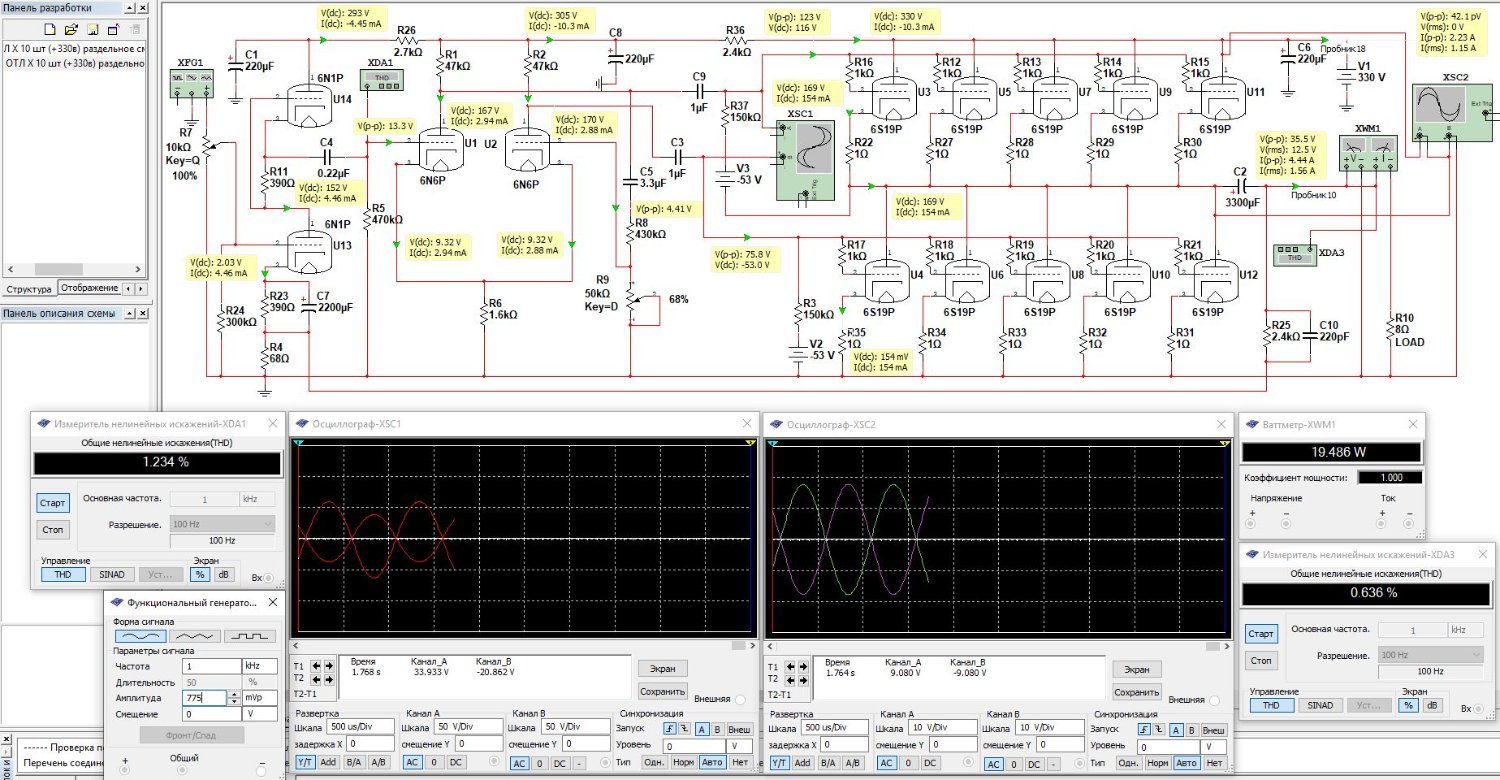

1. Старый вариант не совсем корректный с точки зрения разделения ФИ на два отдельных каскада

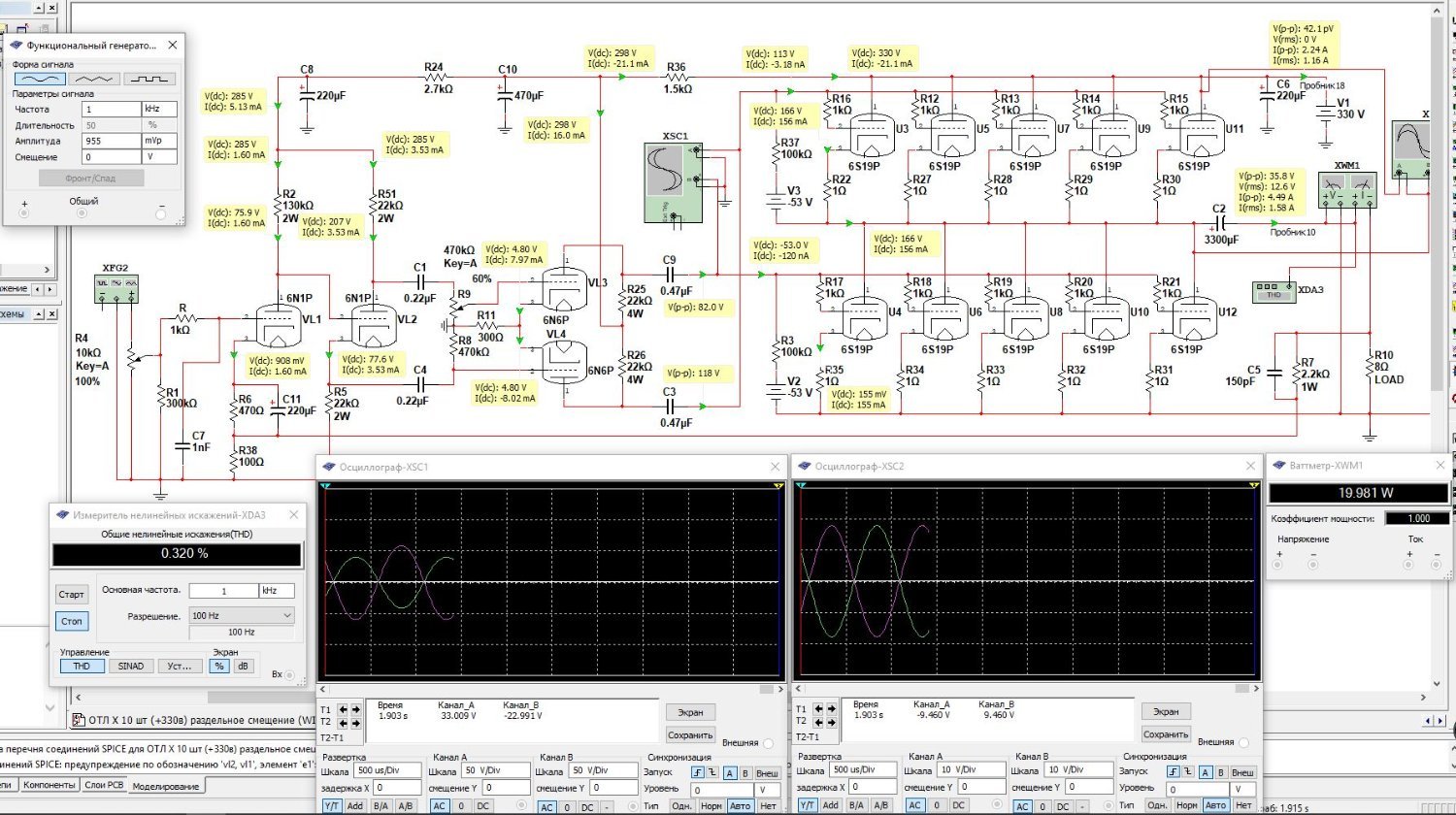

2. И новый вариант с исправлениями и доработками....поменял фазировку подключения оконечного каскада к фи...в результате получилось завести ОООС в катод первого каскада СРПП...ну немного режимы наверно еще нужно причесать для оптимизации гармоник...но в целом видится мне что это оптимальный вариант...


  • Like (+1) 1
