Без выходного трансформатора на 10 х 6с19п

Климентий
 Share

Recommended Posts

BAA Master

BAA

Posted
Posted
10 hours ago, чатем said:

лучше промыть платы спиртом изопропиловым от флюса

Флюс, если не указано иначе, смывают спирто-бензиновой смесью, по 50% каждого.
А на макете точно незачем. Его разберут и выбросят.

  • Replies 795
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Ну звучит они довольно непохоже на трансформаторный усилитель... Но НЧ тут прямо хорошие... Несмотря на то что колонки у меня полочные... С полноразмерной акустикой еще не проверял... Нет рядом полнор

Климентий
Климентий

Медленно идем вперед... Осталось все соединить...

Климентий
Климентий

Сделал, софт старт анодного на мощном реле. Распаял накалы. Смещение рапаял. Все четко. Завтра анодное распаяю и запуск... Погрел немного лампы...

Posted Images

BAA Master

BAA

Posted
Posted
39 minutes ago, Юрий_Б said:

Медики от него отказались, ядовит.

Благодарных больных и магазинов недостаточно:smile-03:

чатем Local

чатем

Posted
Posted
4 часа назад, Юрий_Б сказал:

Медики от него отказались, ядовит.

Юрий, к сожалению они его используют везде для протирки, по крайней мере так было у нас в Москве еще в начале этого года. Возможно разводят водой. но этот запах мне хорошо знаком, чтобы перепутать.Да они и сми не скрывают. Как понимаю это не чистый спирт, а какое то дезинфицирующее средство на его основе. По типу незамерзайки на метиловом спирте.

чатем Local

чатем

Posted
Posted
5 часов назад, BAA сказал:

Флюс, если не указано иначе, смывают спирто-бензиновой смесью, по 50% каждого.
А на макете точно незачем. Его разберут и выбросят.

Макет красивый, зачетный, можно кому нибудь подарить.

Юрий_Б Local

Юрий_Б

Posted
Posted
2 часа назад, чатем сказал:

Юрий, к сожалению они его используют везде для протирки, по крайней мере так было у нас в Москве еще в начале этого года. Возможно разводят водой. но этот запах мне хорошо знаком, чтобы перепутать.Да они и сми не скрывают. Как понимаю это не чистый спирт, а какое то дезинфицирующее средство на его основе. По типу незамерзайки на метиловом спирте.

Он и раньше был, в медицине стали применять что б мед-спирт  не воровали, у нас на базаре втихаря торгуют нормальным С2H5OH 5л. 3000р стоит. А печатку по любому нужно отмывать, навесной не обязательно, хотя я везде отмываю, привычка ещё с завода.

  • Like (+1) 3
Климентий Local

Климентий

Posted
  • Author
Posted

Всем добрый вечер...

Свершилось...

Пока никаких изменений не проводил... Только настроил режимы по постоянному току... Выходные лампы не подбирал, поэтому разброс там есть некоторый от 45 до 65мА...

Источник сигнала телефон, на скорую руку... Нагрузка широкополосник СОНИДО sfr145-a 8 Ом.

В общем играет ... Громко на всю квартиру орет... Про качнствоипока ничего не могу говорить... Но не хрипит... Нч тоже есть динамики прыгают диффузоры...

В общем потенциал есть... Нужно делать полномасштабный 💪 с 20шт 6с19п на выходе... Чувствую будет результат! 💯

  • Like (+1) 1
  • Thanks (+1) 1
  • Cool (+1) 2
  • Smile 1
Климентий Local

Климентий

Posted
  • Author
Posted

Прошу не пинать сильно... Видео чисто проверочное чтоб понять что оно работает... Нужно все вылизывать и настраивать точно... Не ииламп на выходе нужно добавить... Макет оправдал ожидания предварительно... Замеры думаю покажут всю истину далее...

Лабораторная работа впереди...

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

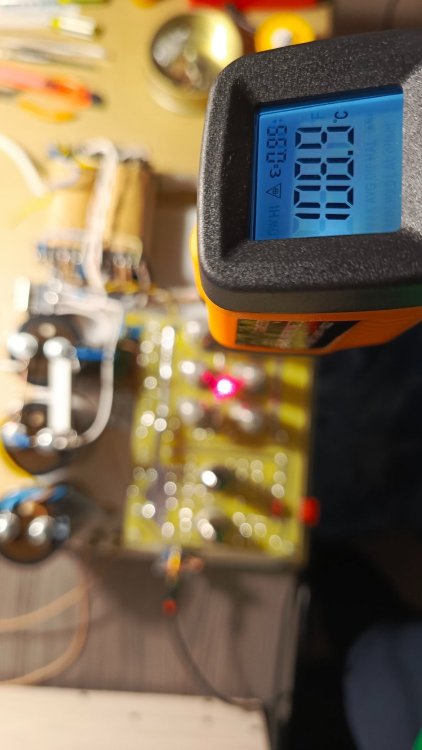

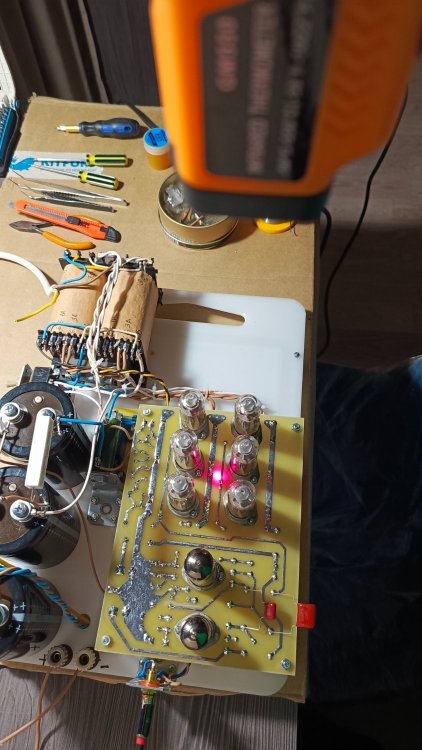

Температура платы в самом эпицентре ламп... Легкая вентиляция не помешает ...

Макет переживет... А в чистовом проекте нужно перфорацию активную делать...



  • Like (+1) 1
BAA Master

BAA

Posted
Posted
6 minutes ago, Климентий said:

перфорацию активную делать...

Имени малоскоростного свинтопруля. С системой направления воздушного потока.

Климентий Local

Климентий

Posted
  • Author
Posted

В общем посидел послушал сейчас в течение часа... Схема стабильна ... Режимы стоит... Ничего не уплывает...

Потенциал явно есть... Нужно схемы умощнять и вылизывать по параметрам... 👍

Звучит душевно... А выглядит боибически...

  • Like (+1) 3
alss Proficient

alss

Posted
Posted
5 часов назад, Климентий сказал:

А выглядит...

Замечательная описка! Вполне подходящее слово для такой работы.

  • Smile 1
чатем Local

чатем

Posted
Posted
5 часов назад, Климентий сказал:

Температура платы в самом эпицентре ламп... Легкая вентиляция не помешает ...

Макет переживет... А в чистовом проекте нужно перфорацию активную делать...



До температуры стеклования стеклотекстолита осталось совсем немного - она 135 градусов, После чего плате( дорожкам в частности) может прийти кирдык в зоне перегрева.

А температура емкостей какая?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, чатем сказал:

осталось совсем немного

Не так уж и немного, это разница между вашей температурой и температурой в холодильнике.:smile-11:

чатем Local

чатем

Posted
Posted
7 минут назад, Stan Marsh сказал:

Не так уж и немного, это разница между вашей температурой и температурой в холодильнике.:smile-11:

Надо еще 26 градусов набрать и усё плате в зоне перегрева.А если будет лето с температурой в комнате 36,6 градусов? Тогда плата и  до 200 градусов может нагреться? Особенно если еще лампочек добавить.

Климентий Local

Климентий

Posted
  • Author
Posted
1 час назад, чатем сказал:

Надо еще 26 градусов набрать и усё плате в зоне перегрева.А если будет лето с температурой в комнате 36,6 градусов? Тогда плата и  до 200 градусов может нагреться? Особенно если еще лампочек добавить.

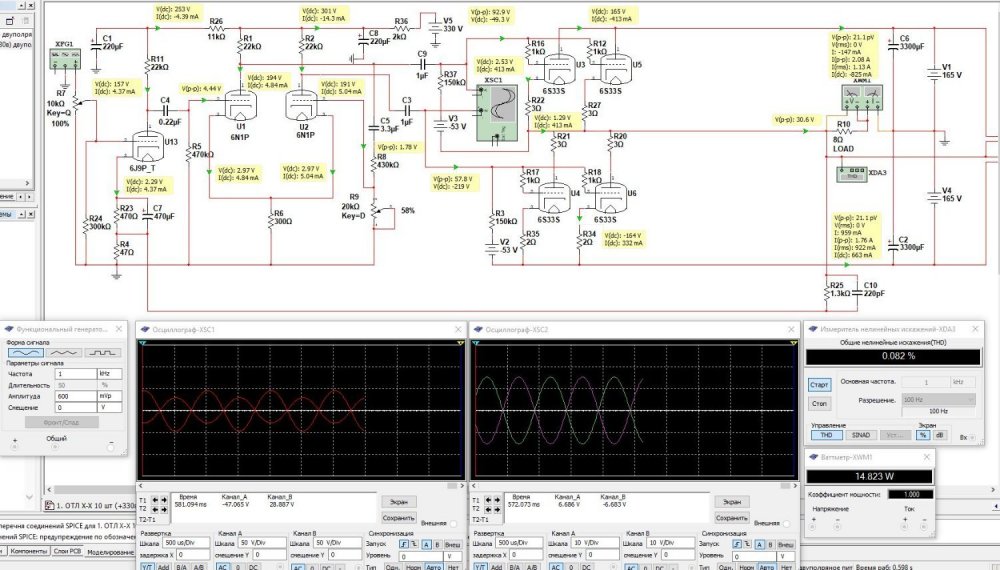

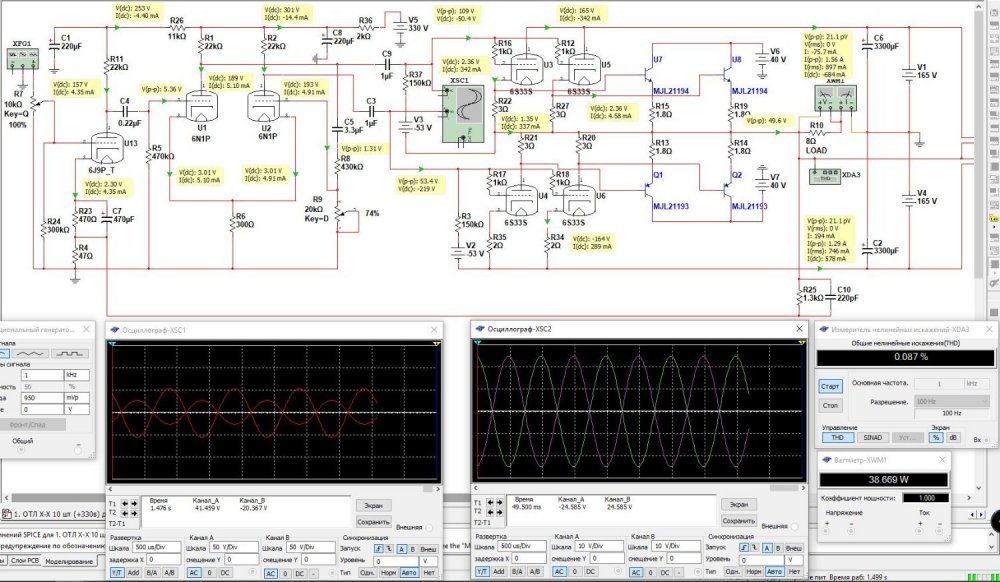

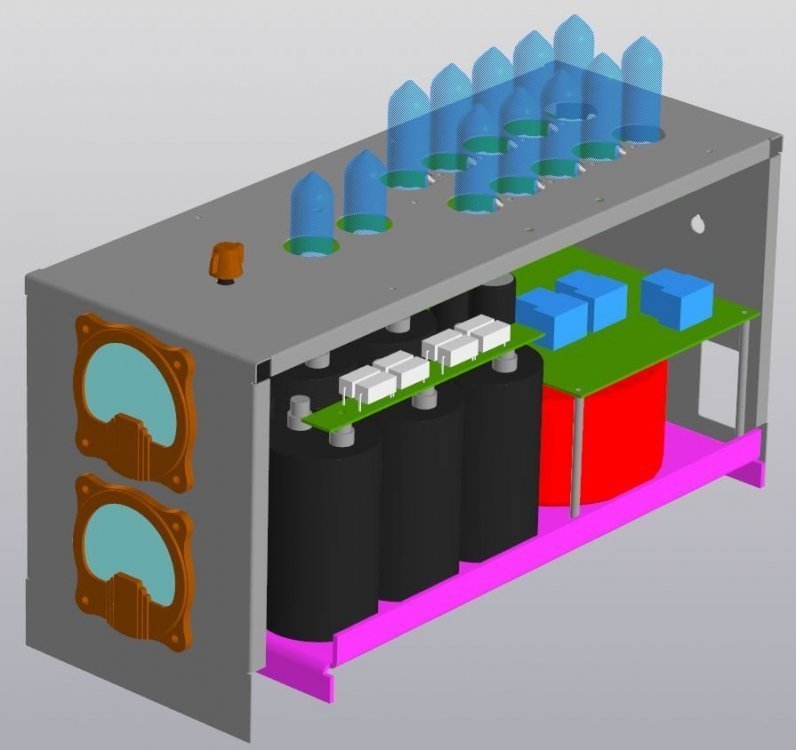

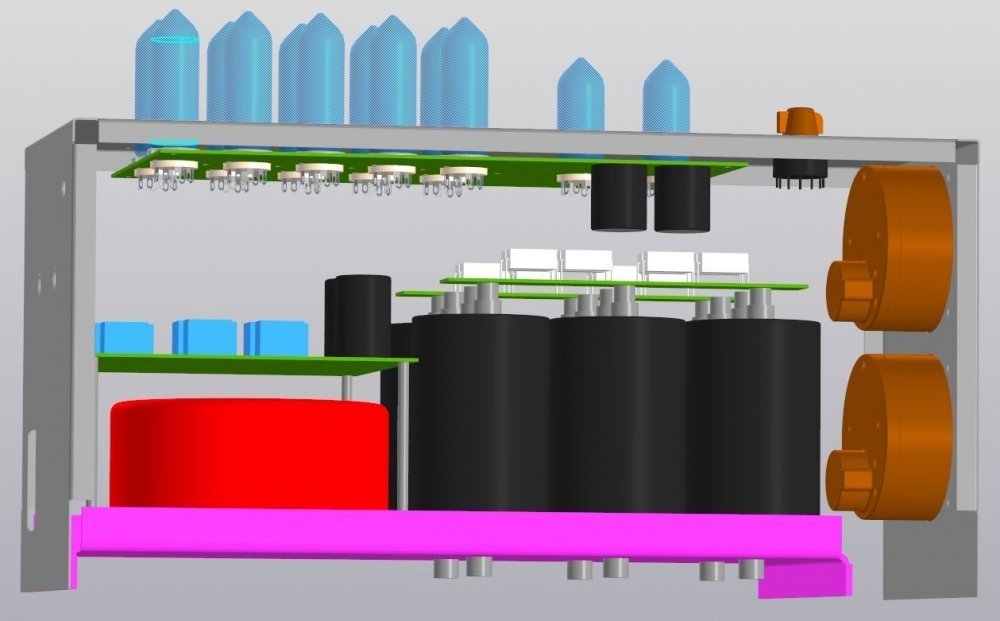

Оптимально эту схему собирать предварительную часть на плате, а выходную навесным монтажом на металлической основе... А макет на плате собрал, чтоб быстрее было и удобнее...

  • Smile 1
Климентий Local

Климентий

Posted
  • Author
Posted
1 час назад, чатем сказал:

Надо еще 26 градусов набрать и усё плате в зоне перегрева.А если будет лето с температурой в комнате 36,6 градусов? Тогда плата и  до 200 градусов может нагреться? Особенно если еще лампочек добавить.

Малейший приток воздуха в зону выходных ламп мгновенно снижает температуру платы...

BAA Master

BAA

Posted
Posted
4 hours ago, чатем said:

До температуры стеклования стеклотекстолита осталось совсем немного - она 135 градусов, После чего плате( дорожкам в частности) может прийти кирдык в зоне перегрева.

А температура емкостей какая?

У меня в детсве был 180 градусный. И поболее тоже есть.
P.S. Cтранно как-то. То вы не знаете ничего, то термины сложные употребляете. Тролль наклевывается.

  • Smile 2
  • Hmm... (-1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Спрошу по теме. В этот усилитель Климентия, сильно плохо будет поставить на выход 6Н5С (6Н13С), или терпимо? Красивые лампы, интересне смотрятся чем 6С19П.



Климентий Local

Климентий

Posted
  • Author
Posted
11 минут назад, CHEL_EV сказал:

Спрошу по теме. В этот усилитель Климентия, сильно плохо будет поставить на выход 6Н5С (6Н13С), или терпимо? Красивые лампы, интересне смотрятся чем 6С19П.



Да ничего не плохо... Если лампы такие есть можно ставить... Смысл не меняется...
