Миниусилитель на 6С19П, однотактный

Yaros

By Yaros
in Valve

 Share

Recommended Posts

Dolboyacher Local

Dolboyacher

Posted
Posted
23 часа назад, CHEL_EV сказал:

Дождались. Есть схема!

Ещё бы тоже самое но только на 6Н14П засимулировать

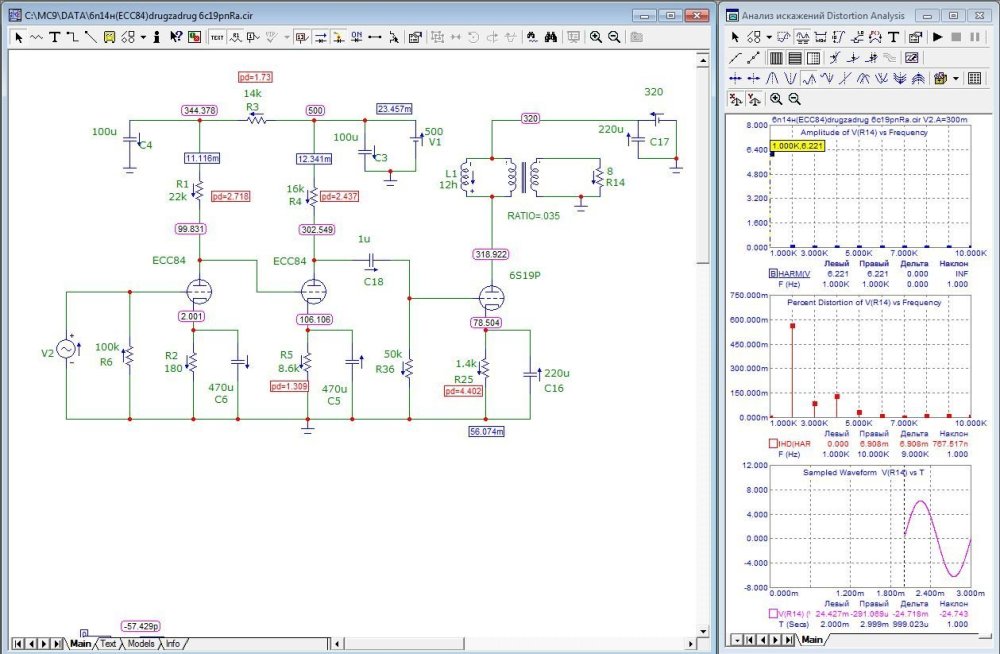

Евгений, приветствую.  Симульнул с ECC84 - аналогом 6н14п - выглядит весьма перспективно.  Пока особо не заморачивался, не вылизывал. Получилось при амплитудных входных 0.3В на выходе 6.2В, т.е. 2.4Вт RMS при Y2=0.56%, Y3=0.09%,Y4=0.13%. Можно выжать на выходе до 2.93Вт RMS при вполне малых искажениях. Если немного поелозить, можно сделать еще лучше, думается. На выходе такого драйвера получается практически только одна 2я гармоника с уровнем сопоставимым с 6с19п, вот они и взаимоуничтожаются\компенсируются.


  • Like (+1) 2
  • Thanks (+1) 1
  • Replies 540
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Мне кажется, вам по некоторым пунктам просто не очень везло. Это я не в порядке затевания дискуссии, не мое это, я просто пытаюсь смягчить ваши категоричные утверждения оттенком "ИМХО" - вам я его сов

Stan Marsh
Stan Marsh

Это только так кажется, распаять кучку деталек на одном новальном цоколе несколько сложнее, чем на двух.    Ну нет, возможно, это вам свойственен подобный шкурный интерес, но задачи зарабо

alss
alss

4 пальчиковых в стерео (PSE)

Posted Images

Dolboyacher Local

Dolboyacher

Posted
Posted
31 минуту назад, Aloizio сказал:

А с 6Н3П не можете посмотреть?

С 6н3п можно попробовать, но пока, получается, что 3ю гармонику успокоить не получается, великовата и чувствительность получается менее 0.2В, где-то 0.16, хоть ОСов завози )

Xрюн222 Mentor

Xрюн222

Posted
Posted

А я бы прикинул, кстати, вариант с 2 шт 6с19п, смотрится "преспективнее" (С). Попутно можно переиграть энергобаланс между драйвером и выходным каскадом, перенаправив бОльшую часть пустого,если не вредного, тепла из драйвера в выходной, и подогнав драйвер, скажем, по -1 дБ при 20 кГц.

Те самые 5 Вт по рекомендациям классиков, и, заодно, PSE - столь рекомендуемый нынешними гуру, и это работает.

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, Dolboyacher сказал:

С 6н3п можно попробовать, но пока, получается, что 3ю гармонику успокоить не получается, великовата и чувствительность получается менее 0.2В, где-то 0.16, хоть ОСов завози )

3я гармоника - она такая ( впрочем как и все следующие) - успокоить весьма маловероятно, разогнать - запросто.  Именно поэтому не стоит особо уж сильно заботиться о "компенсациях"... Ну, присадили 2ю гармонику, относительно неё 3я и далее как бы приподнялись... Причём, что интересно, чем более "крутые" ( электрически) лампы, они же и технологически круты немыслимо, обычно, тем имеется тенденция, что гармоник они дают больше, хороших и разных... Тогда как всякое "тупое" старьё, типа 10 ма, 1...2 мА/В, Ri 10 кОм +/- и вторую-то еле-еле, ещё и уговаривать надо...

Про 6н3п в ж. Радио 70 лет тому было честно написано - почему для НЧ она так себе, кроме малосигнальных целей.



  • Like (+1) 3
Stan Marsh Mentor

Stan Marsh

Posted
Posted
20 минут назад, Xрюн222 сказал:

А я бы прикинул, кстати, вариант с 2 шт 6с19п...

Можно подумать, конечно, но калибр ТВЗ будет на шаг ближе к БТВЗ. :smile-11:



12 минут назад, Xрюн222 сказал:

3я гармоника - она такая ( впрочем как и все следующие) - успокоить весьма маловероятно, разогнать - запросто.

Особенно двумя каскадами.

CHEL_EV Proficient

CHEL_EV

Posted
Posted
12 часов назад, Dolboyacher сказал:

Евгений, приветствую.  Симульнул с ECC84 - аналогом 6н14п - выглядит весьма перспективно.  Пока особо не заморачивался, не вылизывал. Получилось при амплитудных входных 0.3В на выходе 6.2В, т.е. 2.4Вт RMS при Y2=0.56%, Y3=0.09%,Y4=0.13%. Можно выжать на выходе до 2.93Вт RMS при вполне малых искажениях. Если немного поелозить, можно сделать еще лучше, думается. На выходе такого драйвера получается практически только одна 2я гармоника с уровнем сопоставимым с 6с19п, вот они и взаимоуничтожаются\компенсируются.


Спасибо Руслан. Это то что я мечтал видеть. Можно даже ещё немного "подвигать" резисторы, и завести совсем небольшую обратную связь.

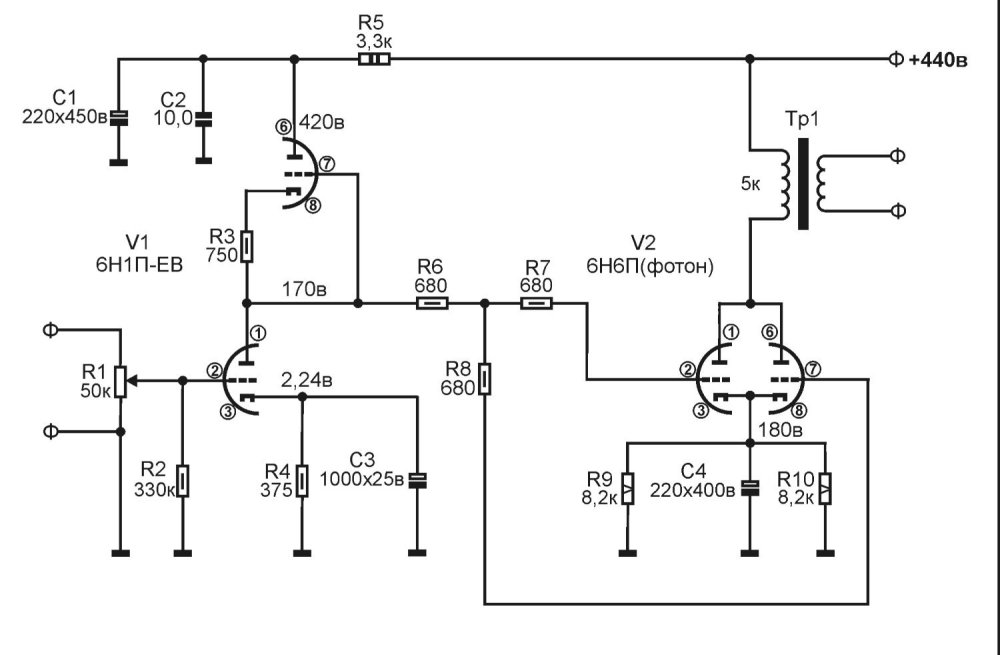

Думаю что, вообще бы было хорошо 6Н14П - 6Н6П-6С19П, но это здесь не прокатит, так как лампы разного размера, и в дизайн не впишуться.

Ну а если вообще пуститься в пляс, то вижу так 6Н14П-6Н6П-2Х6С19П

Stan Marsh Mentor

Stan Marsh

Posted
Posted
12 часов назад, Xрюн222 сказал:

Про 6н3п в ж. Радио 70 лет тому было честно написано - почему для НЧ она так себе, кроме малосигнальных целей.


  • Like (+1) 3
Константин Proficient

Константин

Posted
Posted
12 часов назад, Xрюн222 сказал:

Те самые 5 Вт по рекомендациям классиков, и, заодно, PSE - столь рекомендуемый нынешними гуру, и это работает.

И переименовать тему в "Усилитель для АС со сложным импедансом" Все же 6с19п не неофитская лампа. Неофитам нужна комбинация из трех "пальцев" пловинка 6н1п качает 6п1п в триоде. 3 ватта, паяется за вечер. По искажениям не хуже 19й.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
50 минут назад, Константин сказал:

И переименовать тему в "Усилитель для АС со сложным импедансом" Все же 6с19п не неофитская лампа. Неофитам нужна комбинация из трех "пальцев" пловинка 6н1п качает 6п1п в триоде. 3 ватта, паяется за вечер. По искажениям не хуже 19й.

Даже наверняка и лучше 19й.... "По интегральному критерию качества" (С)...Или половинка 6ф3/5п качает половинку 6ф3/5 п... Тоже за вечер зАпросто. Помнится, один автор даже, с измерениями и графиками, показал, что 6ф5п-практически маленькая 2а3.

Вопрос в том, какие АС с бОльшей вероятностью окажутся у того или иного "неофита"...

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Да и вообще, как всем известно, любая другая лампа лучше девятнадцатого триода! Просто неприлично на уважаемом форуме упоминать этот глубоко стабилизаторный триод.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Вопрос приготовления. Помнится, на старом АП  ув. ЮА с цифрами доказал неоспоримое преимущество 6с19п над другими, включая 6с4с, 300б и тп. Если осталось в архивах, можно приаттачить.

Обратная картина - глубоко выходной нч триод 6н6п - много ли на нём мы знаем усилителей, неофитских или старофитских, неважно?

Из промышленного - зелёный "Казах", и... всë :smile-57:

А лампочка то пока более- менее доступная...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну тут же и РР "... и хуже, больше того!" ещё и написано что мол класс В, жуть!!! :smile-17:

Схему номер 2 из статьи, кстати, когда то повторял. Только с выходником на ш20х30. Для, как было замечено в статье - пресловутой Ноты. Каковая в итоге, в состоянии "как есть", оказалась наиболее слабым звеном данного комплекта...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Из опыта - такой В как в данном случае поди ещё определи, если "вслепую". И он тут не такой уж и В... Как должен быть по "букварю".

Stan Marsh Mentor

Stan Marsh

Posted
Posted
19 минут назад, Xрюн222 сказал:

Как должен быть по "букварю".

Смотря какой букварь, в некоторых "Б" - это всё то, что не "А". И никаких там "АБ".

Кстати, если есть "А", есть "Б", то логично было бы продолжать буквой "В", а не "С". Значит всё-таки придётся вернуться к латинице и после "А" писать "В", потом "С" и "D".

  • Smile 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
1 час назад, Stan Marsh сказал:

Кстати, в "прижиме А" 6Н6П дохнет довольно быстро. Заявленные восемь ватт - это для них чрезмерно.

Да, черезмерно, но терпит. Я выжимал на сдвоенных 10.5 ватт на анодах.

Стойкий солдатик. Крепкая она. Ни почём ей вольты. (на фото, повторил и собрал Петрищев Кирилл из СПб.)



  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
Posted
8 минут назад, Константин сказал:

3Вт вроде не проблема?

1,5Вт - это из собственной практики. Можно посмотреть ВАХи, как тут выжать три ватта?




  • Like (+1) 1
BAA Master

BAA

Posted
Posted
19 часов назад, Dolboyacher сказал:

На выходе такого драйвера получается практически только одна 2я гармоника с уровнем сопоставимым с 6с19п, вот они и взаимоуничтожаются\компенсируются.

Может не надо такое писать? Логарифмирование лечится потенцированием и наоборот.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, CHEL_EV сказал:

но терпит

Хм, в узко известном в широких кругах "Красном братце" 6Н6П приходилось менять раз в полгода, там был "класс" А, и всего 8Вт рассевалось на анодах. Это вполне в паспортном режиме, но дохли. Да и немудрено, аноды довольно субтильные.
