Posted
1 час назад, СЮТ сказал:

смотрите, пока картинки не исчезли

Чтобы картинки не исчезли можно было бы их и в эту тему тоже залить.

Еще интересно узнать какой блок питания используете со своими корректорами?

  • Thanks (+1) 1
Posted
2 часа назад, СЮТ сказал:

Самое начало этой темы, смотрите, пока картинки не исчезли:

https://hiend.borda.ru/?1-7-20-00000313-000-0-0-1614880112

Да, Сергей,  к сожалению там картинки со временем умирают, поэтому Очень желательно их перезалить на наш форум, а комментарии под ними так же продублировать у нас - тогда это будет гарантированно сохранено в нашей базе. Труды наших формучан не должны пропадать!

СПАСИБО!

  • Like (+1) 1
Posted
2 часа назад, Valinor сказал:

Чтобы картинки не исчезли можно было бы их и в эту тему тоже залить

Не знаю, как это сделать))...



2 часа назад, Valinor сказал:

Еще интересно узнать какой блок питания используете со своими корректорами?

Разные: аналоговые, импульсные, аккумуляторы и солнечные панели...

Posted
11 минут назад, СЮТ сказал:

Не знаю, как это сделать))...

так:

Периодически возвращаюсь в "каменную" эру:


Дощечка - шаблон для сборки, легко съёмный, отрабатываю новую технологию.

Триоды П416Б с детства мне импонируют...


Serg Toropov

_____________________________________________

Вот и готов один канал:


АЧХ идеальная, пик усиления на 30 Гц, RIIA-78, усиление стандартное +40 дБ.

Питание 9 Вольт, можно применить солнечную батарею - их есть у нас.

Даже можно послушать, пока глаза отдохнут, а завтра, на свежую голову схему зарисую - как то так...


Serg Toropov

_____________________________________________________

Сергей, а как же Ваш "конёк" - перегрузочная способность?

Вовсе не мой это конёк, и в этом корре максимальное входное напряжение на 1-20 кГц всего 20 мВ!

Сейчас слушаю - артефактов нет, всё чинно и благородно. :)
Рояль - монументален, виолончель - завораживает, женский вокал - воздушен, забавная штука получилась, что удивительно! ...
И это при малой перегрузочной способности - может дело не в ней, а в исчезающе малой динамической ёмкости - вот мой "коник", в последнее время, вот.

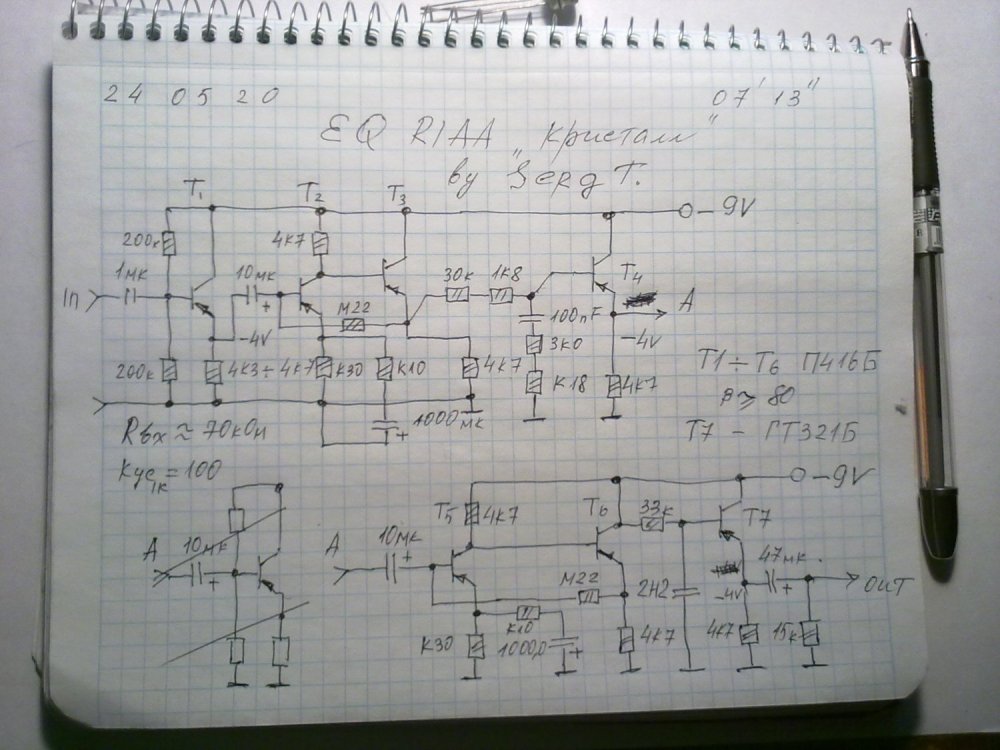

Нацарапал схему, Нервных просим не смотреть... :)


Комментарий:
- раздельная коррекция,
- малая динамическая ёмкость,
- низкое выходное сопротивление. Это - плюсы.
Из минусов: малая перегрузочная способность, по приборам и логике, а в реальности - не слышно её...
Как-то так.

Поправка на ветер -" горизонтальный" резистор 33 кОм левым концом подключен к эмиттеру Т6, разумеется, прошу прощения..


Serg Toropov

_________________________________________________________

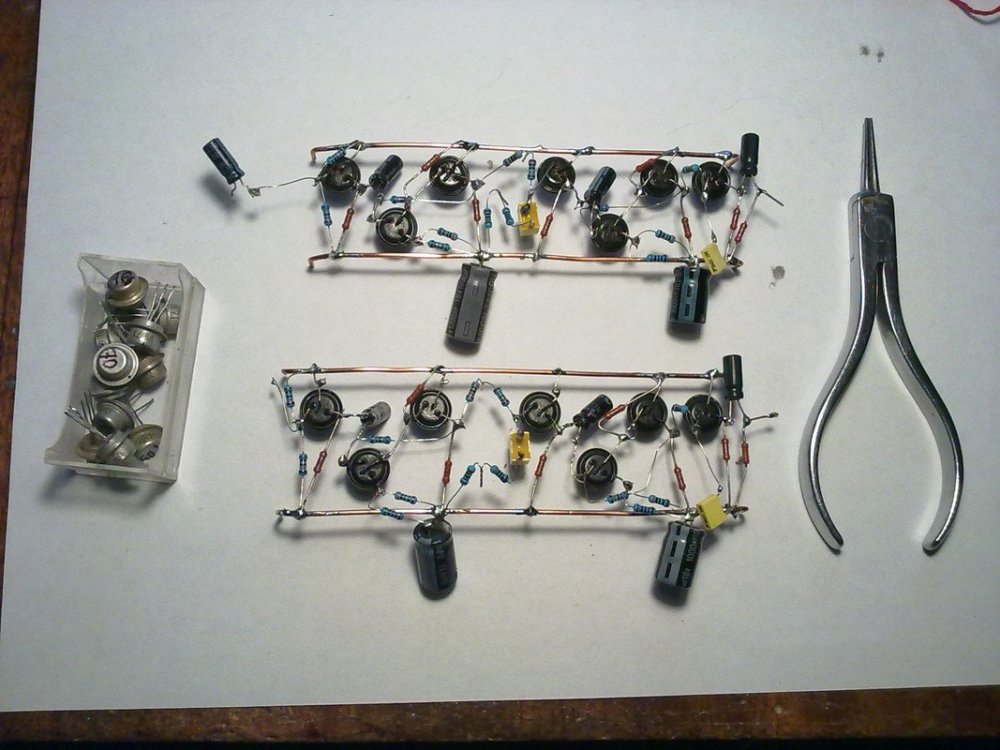

Второй канал готов, повторяемость хорошая, можно упаковывать и слушать стерео, хотя и в моно хорошо, глубина сцены есть:


Подрихтовал схему, вроде без ошибок:4-2.jpg

Насчёт сотых долей искажений - купил в далёком 1982 усилитель Кенвуд, новейший, в запечатанной коробке, параметры - космические, а звука - нет, так и снёс в комок, потеряв честную сотню деревянных...

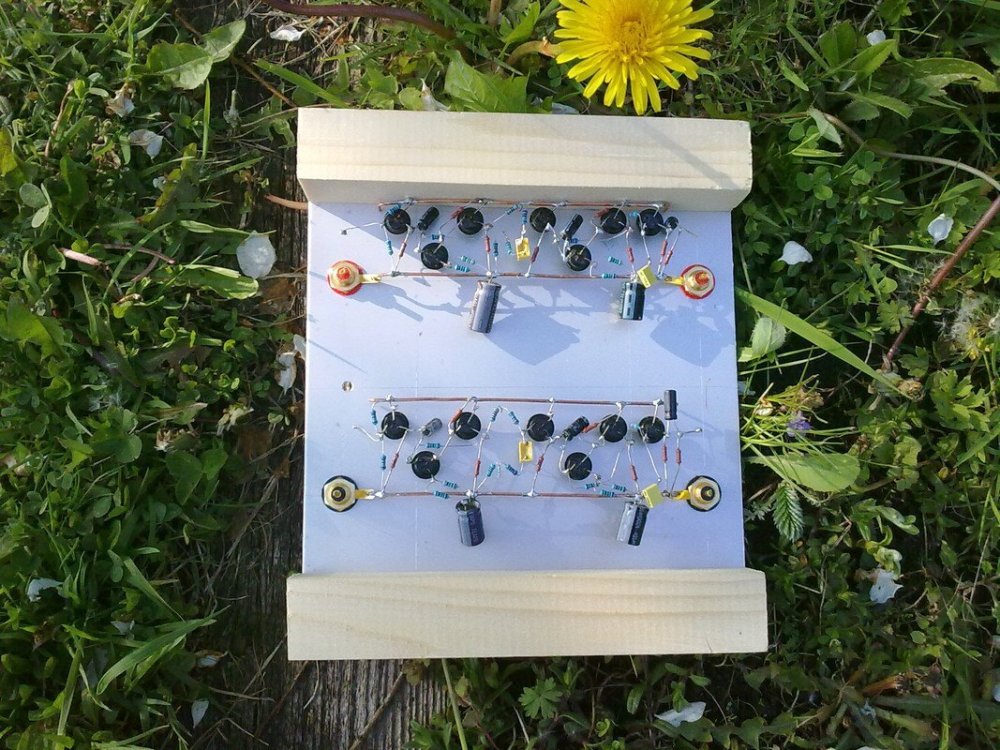

А вот и постелька готова:


Сшит колпак не по колпаковски, надо его пере...:)


Serg Toropov

___________________________________________________

(Вадим Пузанов)Серёж, ты - гений!  Не перестаю удивляться твоей творческой энергии. По-доброму даже завидую.

Всего доброго.

-----

Требую продолжения банкета:

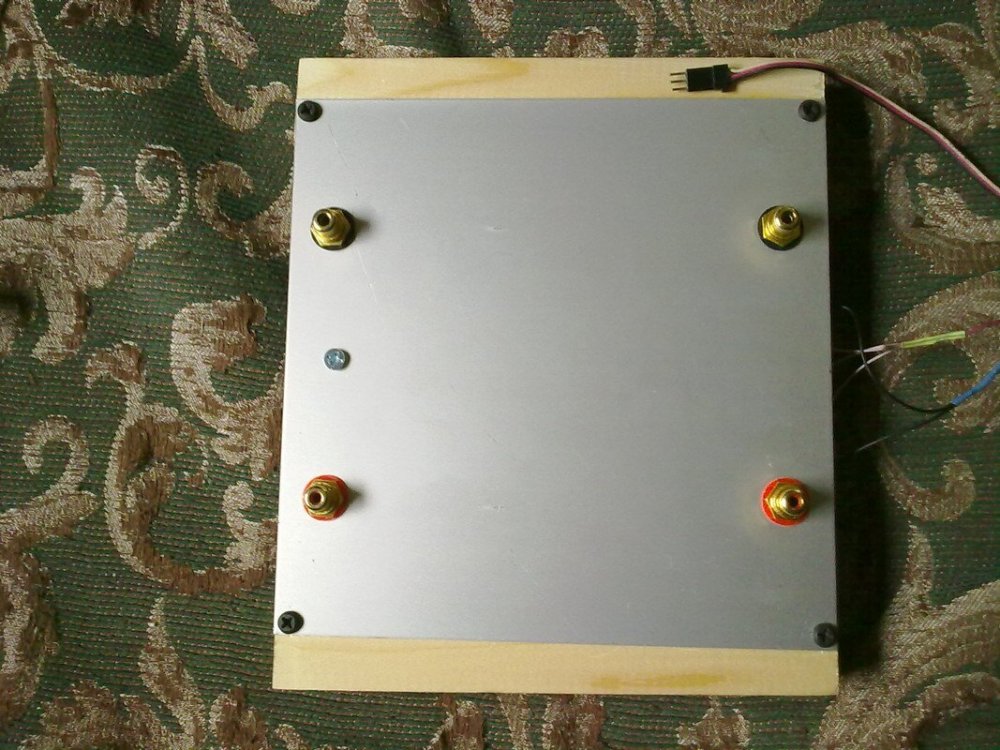

Всё упаковано:

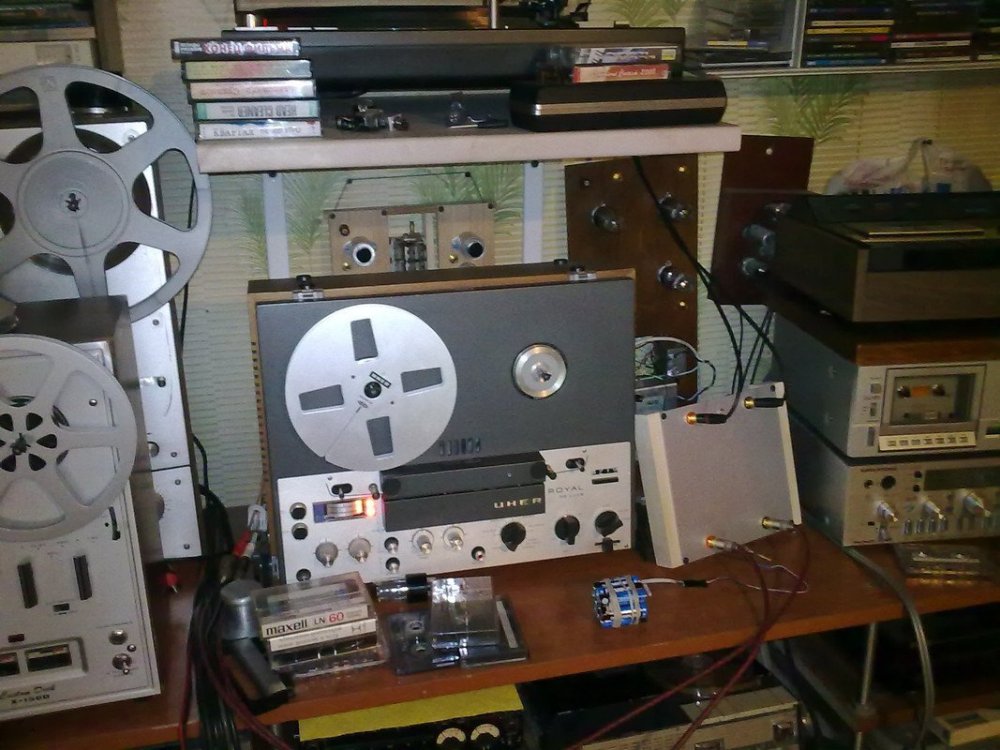

И запело:


Кабели с вертушки коротки - пришлось слушать стоя...


Serg Toropov

_________________________________

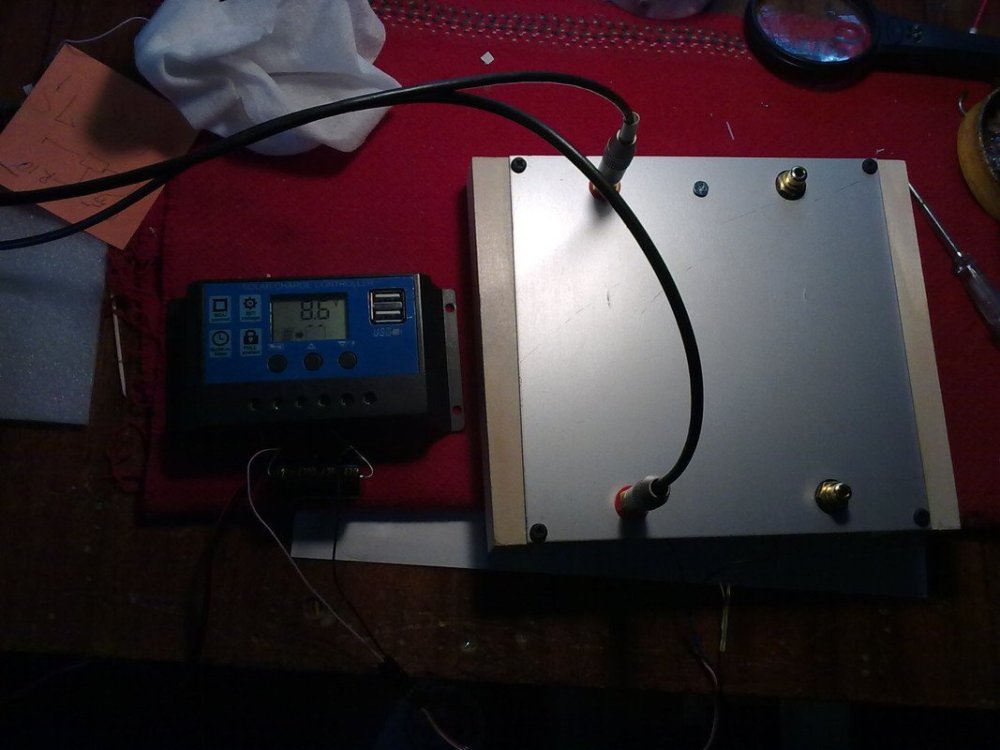

Запитал эту поделку от солнечной батареи :


На ярком солнце 12 Вольт вырабатывает батарея, ток потребления, при этом, 16 мА на оба канала - и это в чистом классе А...


Serg Toropov

_____________________________________________

Вадим Пузанов

Серёж, у меня вопрос, а сколько даёт среднестатистическая ММ головка по максимуму. Это я к тому, что и 20мв максималки на входе твоего корректора может быть достаточно, в смысле перегрузки не будет.

Ответ


Не помню, реальная жизнь показывает, что это не самое главное.
Двадцать лет отдал ламповой теме, изучил её вдоль и поперёк, применил этот опыт в кристаллах и в последнее время хочется сказать лампе - покеда, бабанька!
Увы...

____________________________________________

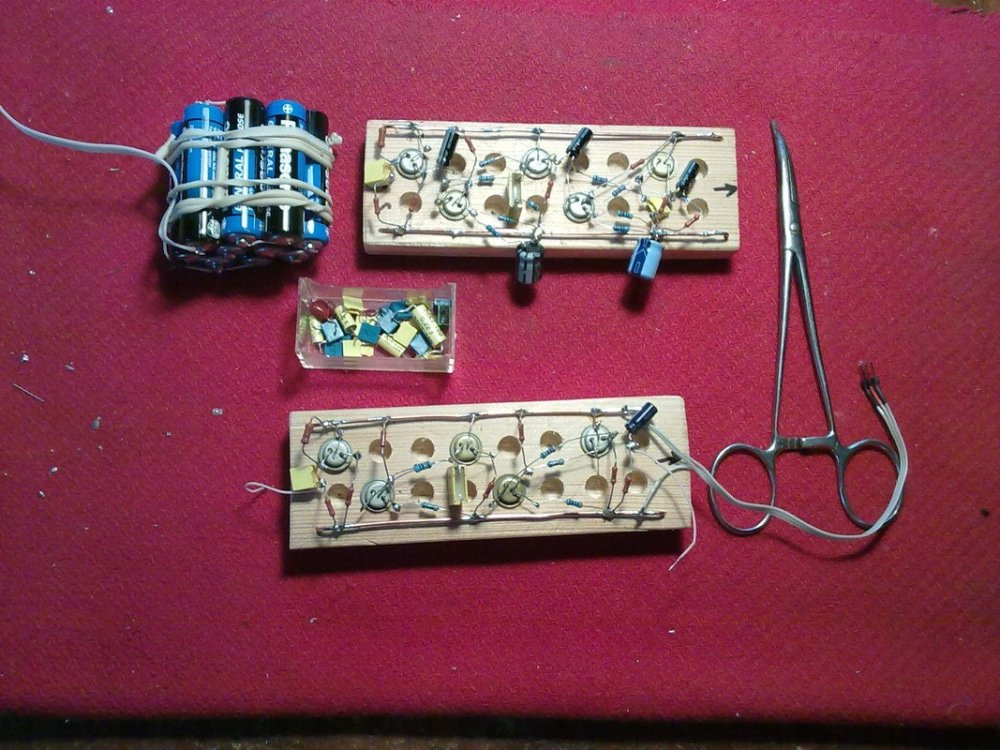

Ещё один вариант готов:





И тут кончились патроны (разъёмы) - пока они едут фром Чайна и делается деревянный макинтош - можно заняться УВ нового поколения, для "ламповых" кассетников, но - на кристаллах...


Serg Toropov

_____________________________



  • Thanks (+1) 3
Posted

Спасибо добровольным помошникам!!!

Как полезно возвращаться к истокам - родилась новая схема (резисторы за нумером 6 и 16 будут выявлены эмпирически!):



ММ Кристалл 2020-24.JPG

  • Like (+1) 1
Posted

Как там, у LZ - мы песни старые поём - оглядываясь назад, вот так вижу новый корректор, паяльник уже нагрелся:



Кристалл 2024 02.JPG

  • Like (+1) 2
Posted

В ЛС спрашивают - какой корректор посоветуете - да вот же он, Авось, взяли его послушать, и не вернули, пытался сделать второй, один канал спаял и скучно стало, отложил, потом сделал УВ для кассетника, по этой схеме, на том и порешили...

Триоды П416, ГТ308, но и на П401 отлично работает!

Можно смело делать печатку, на один канал, только никакой симметрии, и не мельчить, чтобы конденсаторы приличные поставить, вот фото и схема:







  • Like (+1) 1
  • Thanks (+1) 1
Posted
56 минут назад, СЮТ сказал:

В ЛС спрашивают - какой корректор посоветуете - да вот же он, Авось, взяли его послушать, и не вернули, пытался сделать второй, один канал спаял и скучно стало, отложил, потом сделал УВ для кассетника, по этой схеме, на том и порешили...

Триоды П416, ГТ308, но и на П401 отлично работает!

Можно смело делать печатку, на один канал, только никакой симметрии, и не мельчить, чтобы конденсаторы приличные поставить, вот фото и схема:







Вопрос возник. А экрана в виде алюминиевой фольги достаточно? Цельный стальной корпус из ферромагнитной стали не нужен?

Posted

Вполне хватает, в деревянном доме, у меня, и в панельном, у друзей - никто не жаловался...

Posted
В 04.11.2024 в 17:00, СЮТ сказал:

да вот же он, Авось

Авось.zip

Прикинул печатную плату на скорую руку. Не проверена и скорее всего еще буду дорабатывать.

Upd. Обновил плату, добавил более компактную версию без перемычек на плате.

  • Thanks (+1) 2
Posted

Спасибо, Николай!

Ошибок не заметил, вот ещё вариант Авось МС, его на той же плате можно собрать, только R22 добавить, развязку по питанию:


Posted

Ещё одна удачная схема на германии, с "весёлыми" картинками:

( На 1 кГц мах входное 56 мВ, на 10 к - 240 мВ, фронт импульсов 16 мкС)






  • Like (+1) 1
Posted

Однажды, с подачи Никиты Трошкина, Александр Бокарёв заманил нас в сети фирмы Dual и вот что из этого вышло (хотя вариантов было много, а этот, путём добавления всего одного триода, стал чемпионом по ПХ - 80 мВ 1 кГц синуса по входу без видимых искажений на выходе!):



TVV47 04.JPG


  • Like (+1) 1
Posted
14 часов назад, СЮТ сказал:

Однажды, с подачи Никиты Трошкина, Александр Бокарёв заманил нас в сети фирмы Dual и вот что из этого вышло (хотя вариантов было много, а этот, путём добавления всего одного триода, стал чемпионом по ПХ - 80 мВ 1 кГц синуса по входу без видимых искажений на выходе!):



TVV47 04.JPG


Посмотрел а симуляторе схему... Искажения на уровне 0,03%.

АЧХ ровная ...

  • Like (+1) 1
  • Thanks (+1) 1
Posted
22 часа назад, СЮТ сказал:

Однажды, с подачи Никиты Трошкина, Александр Бокарёв заманил нас в сети фирмы Dual и вот что из этого вышло (хотя вариантов было много, а этот, путём добавления всего одного триода, стал чемпионом по ПХ - 80 мВ 1 кГц синуса по входу без видимых искажений на выходе!):



TVV47 04.JPG


Но усиление низкое... 250мВ на выходе... Это мало... Нужен предусилитель

Posted
В 08.11.2024 в 04:02, СЮТ сказал:

Однажды, с подачи Никиты Трошкина, Александр Бокарёв заманил нас в сети фирмы Dual и вот что из этого вышло (хотя вариантов было много, а этот, путём добавления всего одного триода, стал чемпионом по ПХ - 80 мВ 1 кГц синуса по входу без видимых искажений на выходе!):



TVV47 04.JPG


"Я дико извиняюсь" (С), он от этой чемпионскости по ПХ не стал ли сильнее "песочить"?

Posted

Помнится, на одном другом форуме сходной тематики тамошние спецы раскритиковали схему, сказали, что, мол, параметры никуда не годные, и тп... Короче, неработоспособна.

Не заметил - из текста оказывается ПХ это не Переходная Характеристика на меандриках (как выражается АБ - проверка на ПХивость) , а Перегрузочная Способность! :shock:

Posted
1 час назад, Xрюн222 сказал:



Не заметил - из текста оказывается ПХ это не Переходная Характеристика на меандриках (как выражается АБ - проверка на ПХивость) , а Перегрузочная Способность! :shock:

Перегрузочная Характеристика (на синусе), и Переходная  Х (на меандре)...

Posted
2 часа назад, Xрюн222 сказал:

"Я дико извиняюсь" (С), он от этой чемпионскости по ПХ не стал ли сильнее "песочить"?

80 мВ есть 0,112В амплитуды что есть 11,2 на выходе относительно +14В. Сколько ж искажений то?
