Тело Венте или в простонародье "пуля"

ТимВал

By ТимВал
in Acoustic Components

 Share

Recommended Posts

ТимВал Local

ТимВал

Posted
Posted

У многих динамиков применено "фазовыравнивающее" тело прикреплённое к керну магнитной системы (не путать с разными формами колпачков). Причем не только у ШП.

Интересна информация по форме, размеру, материалу из которого сие устройство изготовлено. Ну и конечно данные измерений, показывающих эффективность того или иного варианта. Видел очень разные варианты, от плоской "шайбы" до огромной "лампочки", полностью заслоняющей "визор". Измерений АЧХ не видел...

Кто что думает по этому поводу?

ТимВал Local

ТимВал

Posted
  • Author
Posted

Подбираю подходящую "пулю" в свой новый переделанный 10ГДШ и уже есть очень интересные данные. Пока не стану озвучивать.

А вот пример с "пулей" в SWR 200A покажу.

Это без "пули":


А это с "родной" его "пулей":


Честно говоря никакой разницы я не увидел совсем. :smile-61:

П.С. Это на случай если кто сомневается что такие динамики у меня есть...




Urakoff Local

Urakoff

Posted
Posted

На мои уши AER без пули звучит лучше чем с пулей , но лучшее решение это конус из бронзовой фольги.

ТимВал Local

ТимВал

Posted
  • Author
Posted

Вы пробовали разной высоты конусы? Судя по фото конус очень не высокий. Высота наверное равна половине диаметра основания.

Ещё какие формы "пули" пробовали ?

Urakoff Local

Urakoff

Posted
Posted

Пробовал разную высоту конуса лучшее звучание когда угол конуса 80 градусов. На Ютюбе есть ролик со звучанием колокольчиков из французского тестового диска на моиХ эллиптических Woodmonitors с конусами из бронзовой фольги , лучшее звук на всем Ютюбе с большим отрывом. К сожалению ссылка не прикрепляется☹️

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted
В 13.09.2024 в 23:16, Urakoff сказал:

Пробовал разную высоту конуса лучшее звучание когда угол конуса 80 градусов. На Ютюбе есть ролик со звучанием колокольчиков из французского тестового диска на моиХ эллиптических Woodmonitors с конусами из бронзовой фольги , лучшее звук на всем Ютюбе с большим отрывом. К сожалению ссылка не прикрепляется☹️

И как можно услышать "ваш" звук, если его воспроизводит "моя" система? Нонсенс.

Urakoff Local

Urakoff

Posted
Posted

На Айфоне слышна разница между записями живого звука и записями звучания этих же фонограм записаных со звучания акустики аудио системы.

И чем меньше эта разница тем выше уровень качества системы.

Найдите в Ютюбе

Big Ovai Urakoff Woodmonitor



Big Oval Urakoff Woodmonitor

Big Oval Urakoff Woodmonitor



  • 1 year later...
Евлампий 2 Community Regular

Евлампий 2

Posted
Posted

Конус крепится к диффузору - точнее, если правильно рассмотрел, приклеен к каркасу катушки. Одну из версий я слышал живьем. Не уверен, что там ровно с точки зрения АЧХ, но субъективно ВЧ очень эффектные: комфортные, рассыпчатые, синхронные, "малиновые", очень мелодичные, не-монотонные - как бы антитеза некоторым версиям современных купольных металлических пищалок.

  • Like (+1) 3
Евлампий 2 Community Regular

Евлампий 2

Posted
Posted

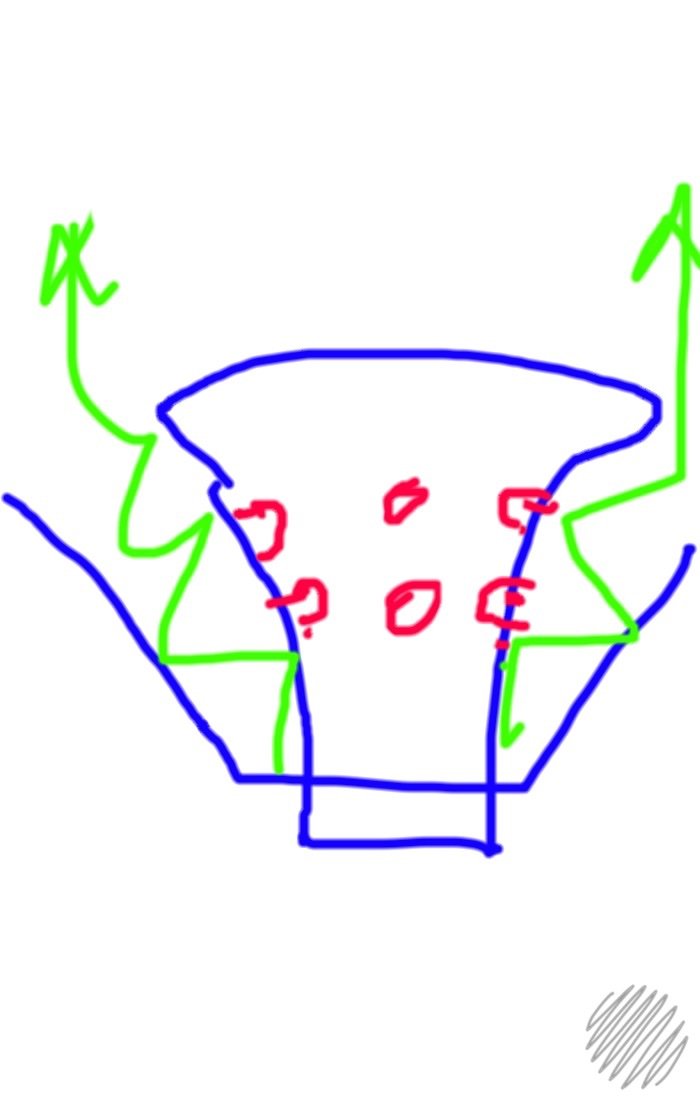

На мой взгляд, ВЧ  с рупорком штука слабо предсказуемая, очень редко когда рожок на слух не "торчит" даже при приемлемых измерениях. Пожалуй, удачно иногда получалось у АЕРа... а Лаутер - более спорный, при всем уважении к поклонникам этого концепта. И - да, рожок отчасти участвует в формировании ВЧ, но практики утверждают, что значительную часть диапазона излучает именно каркас катушки. На фото, приведенном выше, приведен как раз динамик с рупорком, дополненный этим самым бронзовым конусом, Михаил делал и такое, но как звучит это сочетание - не знаю. То что я слышал было без рупорка, обычный диффузор с бронзовым конусом, который, можно сказать, соединял в себе функции пыльника-колпачка и заодно "конической" пищалки.

У известных ДжиБиЭлевских (повторенных Коралом и Пионером) шириков эту же функцию выполняли алюминиевые куполы, сидящие в центре диффузора, они тоже клеились на каркас катушки, и это вполне работало. Ну а у Бейкерса (за несколько десятилетий до того) было еще хитрее и сложнее, но я об этом уже пытался рассказать раньше где-то в ветке про ширики.

  • Like (+1) 1
Goofnm Proficient

Goofnm

Posted
Posted
4 часа назад, Евлампий 2 сказал:

ВЧ очень эффектные: комфортные, рассыпчатые, синхронные, "малиновые", очень мелодичные, не-монотонные

Вах! Вот они "Критерии..." - комфортные, синхронные, не-монотонные.


1 час назад, Евлампий 2 сказал:

очень редко когда рожок на слух не "торчит"

У 301 не торчит, его вообще не слышно))


Максиматор Enthusiast

Максиматор

Posted
Posted
1 час назад, Евлампий 2 сказал:

И - да, рожок отчасти участвует в формировании ВЧ, но практики утверждают, что значительную часть диапазона излучает именно каркас катушки.

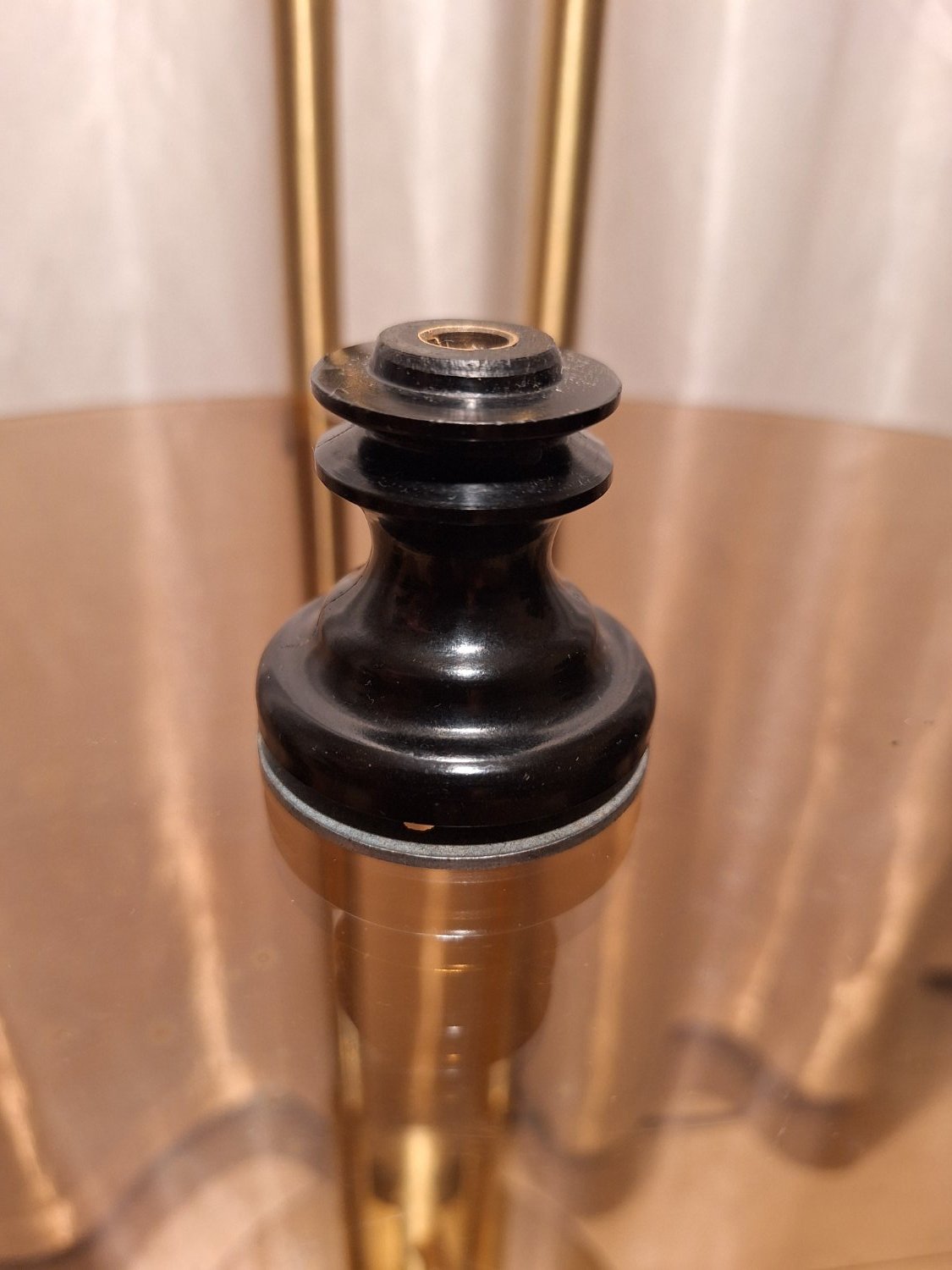

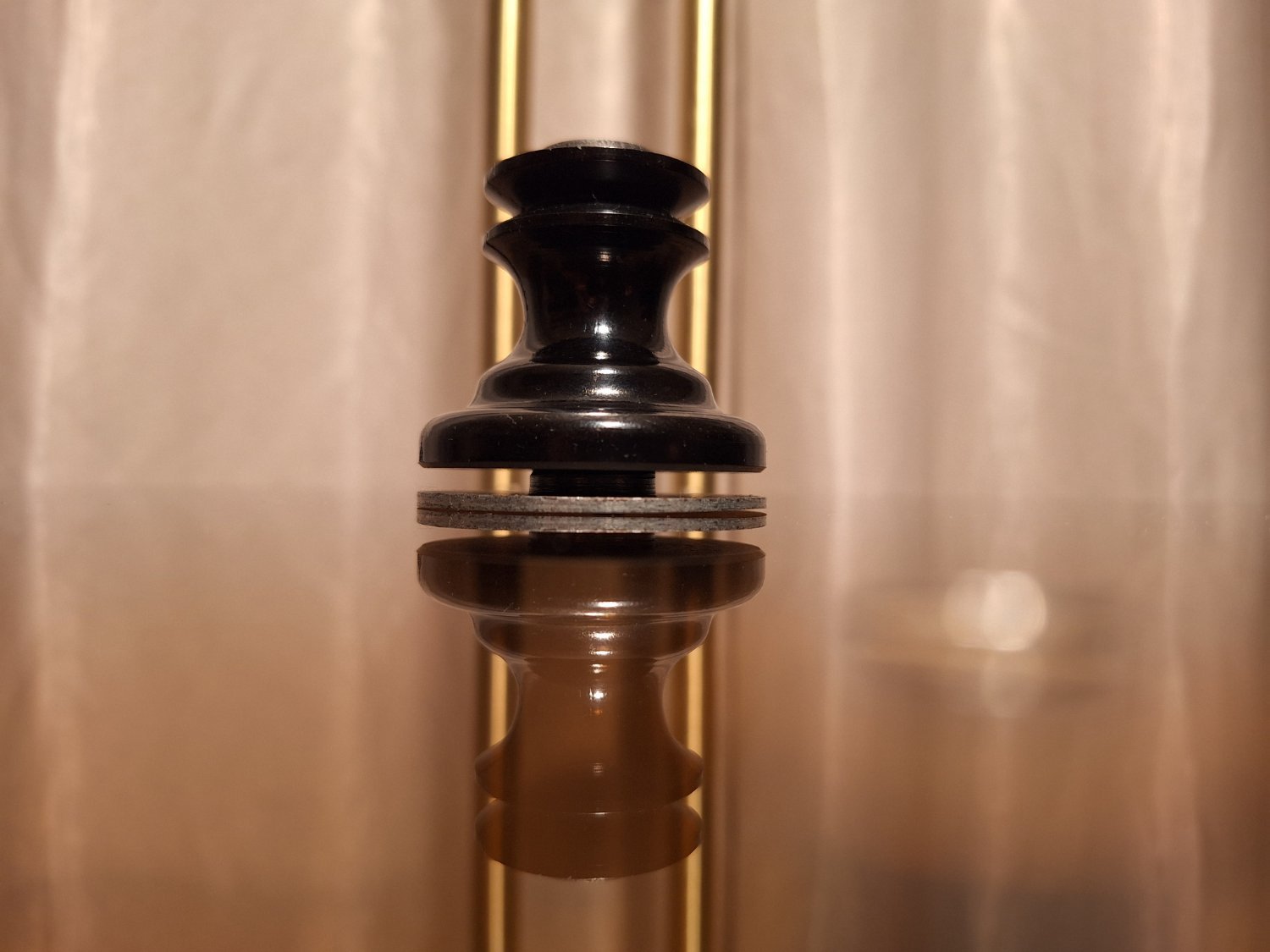

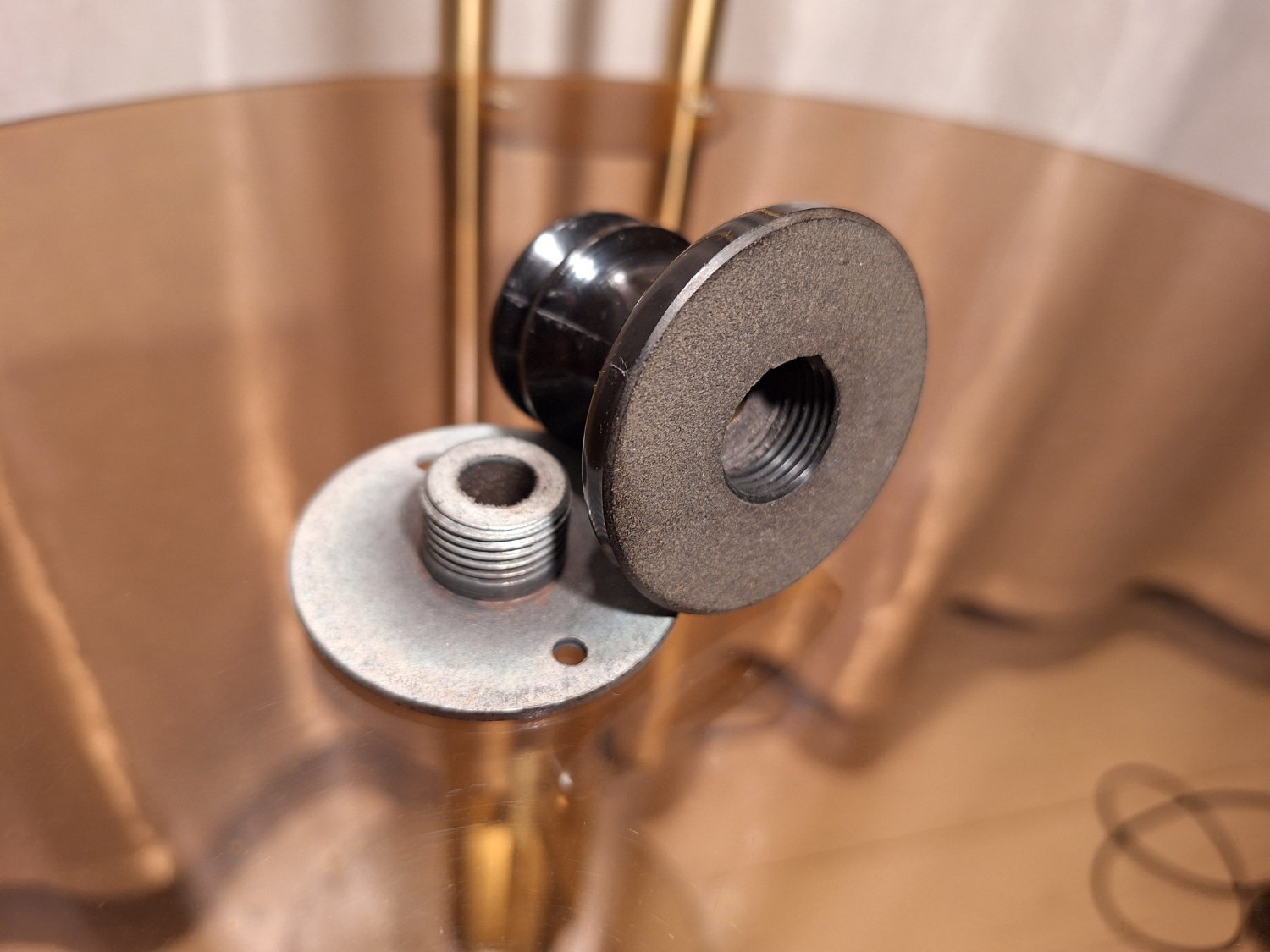

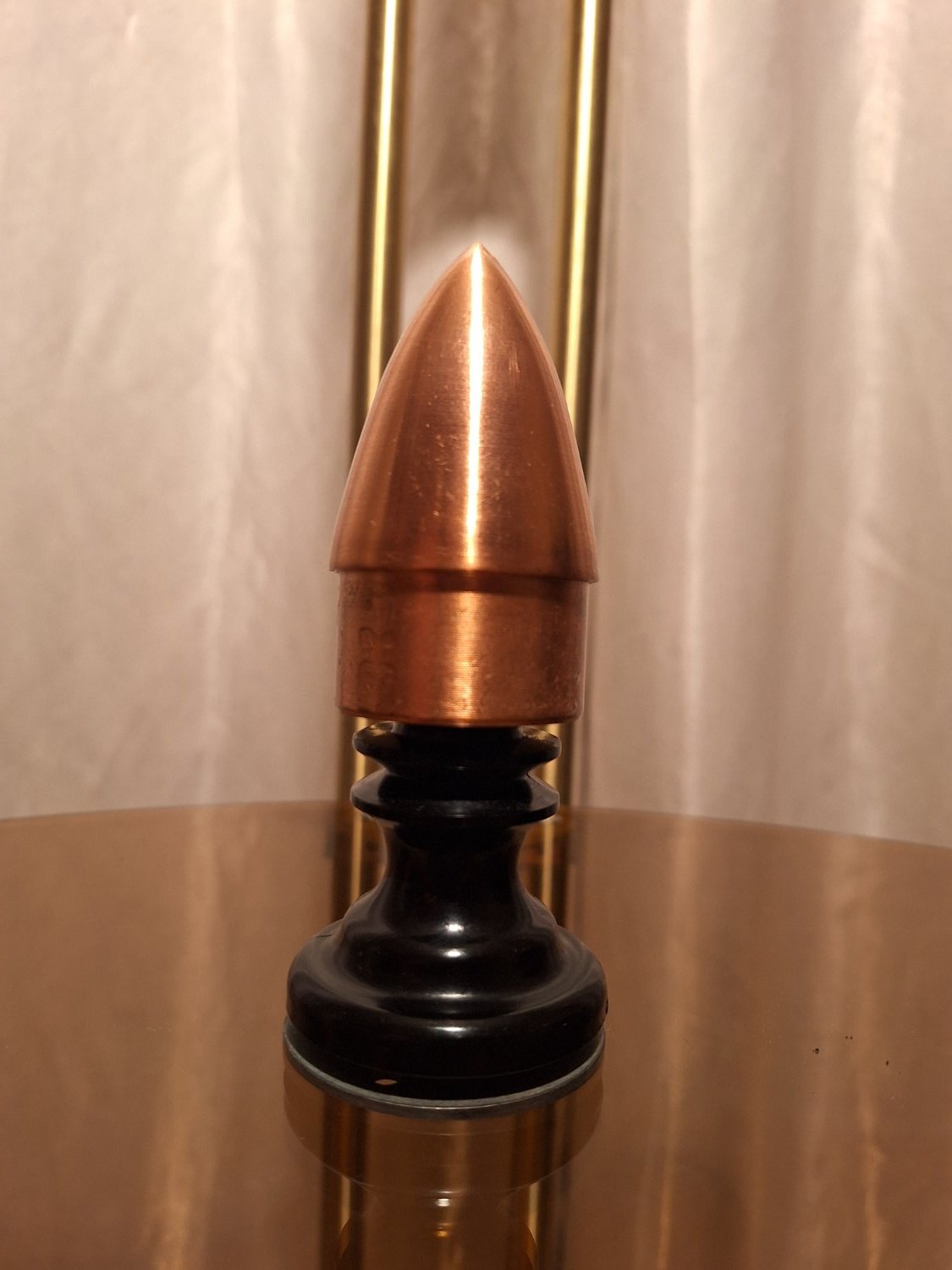

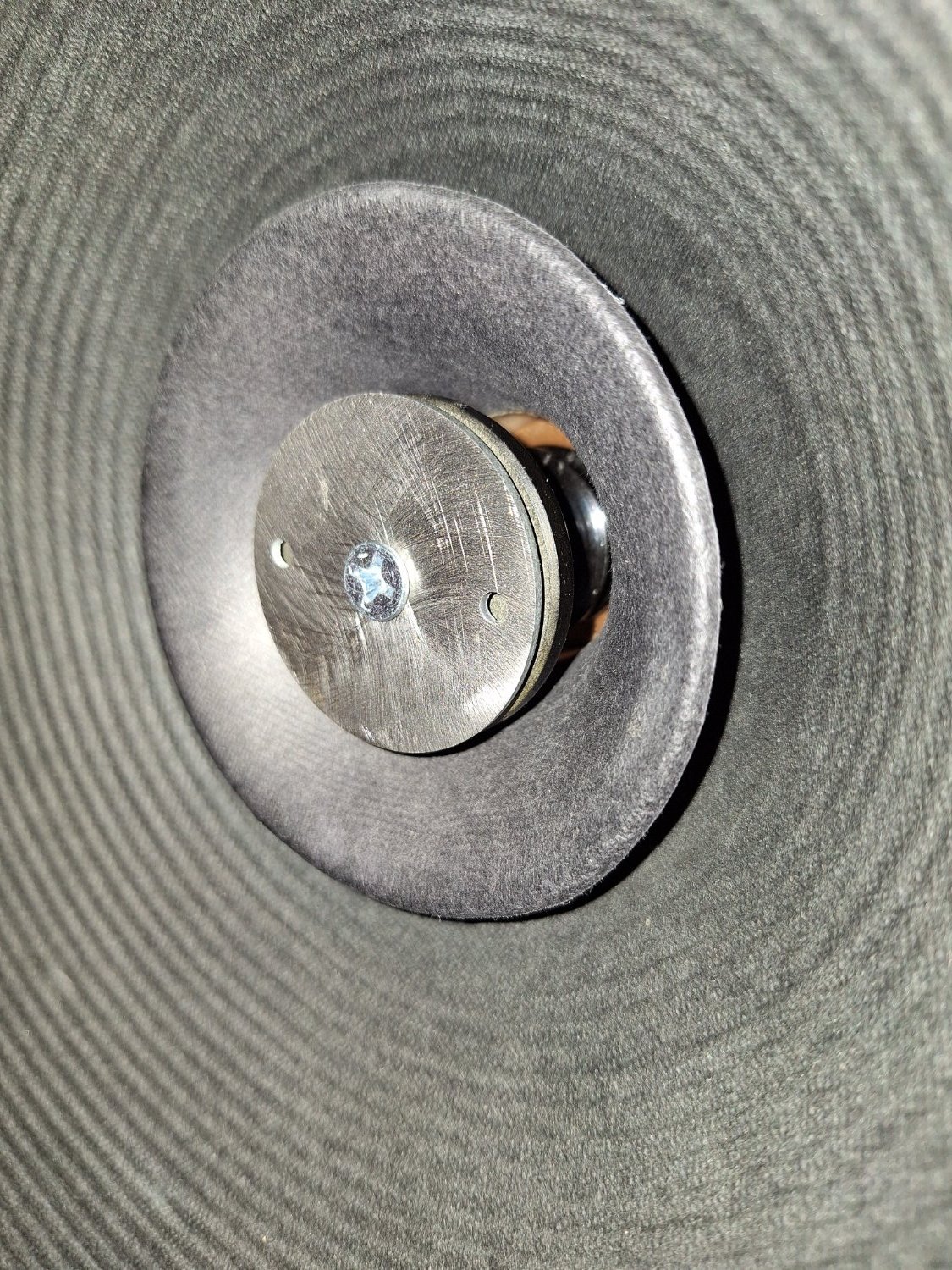

Соглашусь. Решил как-то пропитать рожок хитиновой жидкостью от "диффузор" в надежде увеличить вч отдачу, умер вокал. рожки были от "диффузор",  выписал такие-же по форме, но на просвет более жидкие, динамики запели лучше прежнего, худо обернулось неожиданным добром. Стояли пули на керне, особой разницы не уловил. Недавно нашел в чемоданчике с железками ( по случаю доставшемся) какие-то две детали из эбонита в форме пешки или ножки. Вспомнив, что читал здесь про то, что пуля лучше в форме груши решил установить. И свершилось! Звук кардинально изменился в лучшую сторону. Рожки действительно до этого торчали, и сильно - узкоправили и давили, мылили самый верх. Планирую как пересажу на бумажный подвес понастраивать вынос "пешки" и передней винтовой шайбы, ее наверно стоит заклеить черным фетром( не состоявшийся подвес) хотя-бы из эстетических соображений, а может и услышу что.






  • Like (+1) 1
  • 1 month later...
  • 1 month later...
U.L.F. Proficient

U.L.F.

Posted
Posted
В 12.09.2024 в 21:46, ТимВал сказал:

Подбираю подходящую "пулю" в свой новый переделанный 10ГДШ и уже есть очень интересные данные. Пока не стану озвучивать.

А вот пример с "пулей" в SWR 200A покажу.

Это без "пули":


А это с "родной" его "пулей":


Честно говоря никакой разницы я не увидел совсем. :smile-61:

П.С. Это на случай если кто сомневается что такие динамики у меня есть...




Разговор здесь, как я понимаю именно о пуле,  закреплённой на керне, а не о колпачках на диффузоре? А при отклонении от оси излучения не сравнивали замеры с пулей и без нее? По идее пуля или какая другая "колобаха" по центру, именно на диаграмму направленности должна влиять.

ТимВал Local

ТимВал

Posted
  • Author
Posted

Да конечно, "пуля" на керне крепится.  Насколько я выяснил оно влияет не на ДН, а на фазовые искажения на средне высоких частотах 5...8 кГц.. То есть на том что излучается основанием диффезора, "воронкой".  На ВЧ не влияет никак.

U.L.F. Proficient

U.L.F.

Posted
Posted
1 час назад, ТимВал сказал:

Да конечно, "пуля" на керне крепится.  Насколько я выяснил оно влияет не на ДН, а на фазовые искажения на средне высоких частотах 5...8 кГц.. То есть на том что излучается основанием диффезора, "воронкой".  На ВЧ не влияет никак.

И каким образом пуля влияет на фазовые искажения, не влияя на АЧХ? Скажу по секрету, что человеческое ухо вообще не слышит фазовые искажения , мы слышим лишь влияние фазы на АЧХ. т.е. если есть фазовые искажения то как само собой разумеющееся будут и изменения на АЧХ, это связано. :smile-47: Возможно про диаграмму направленности я не совсем правильно выразился. Не диаграмма направленности, а речь именно про изменения на АЧХ при отклонениях от оси излучения. Не спроста же я предложил сравнить замеры АЧХ при отклонениях от оси с пулей и без.
