Следящий ограничитель импульсных помех

Климентий

By Климентий
in Analog

 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted

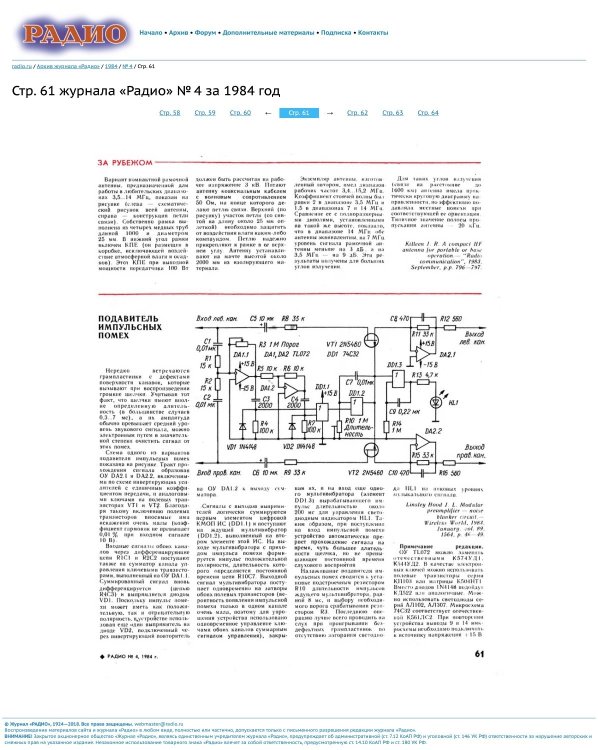

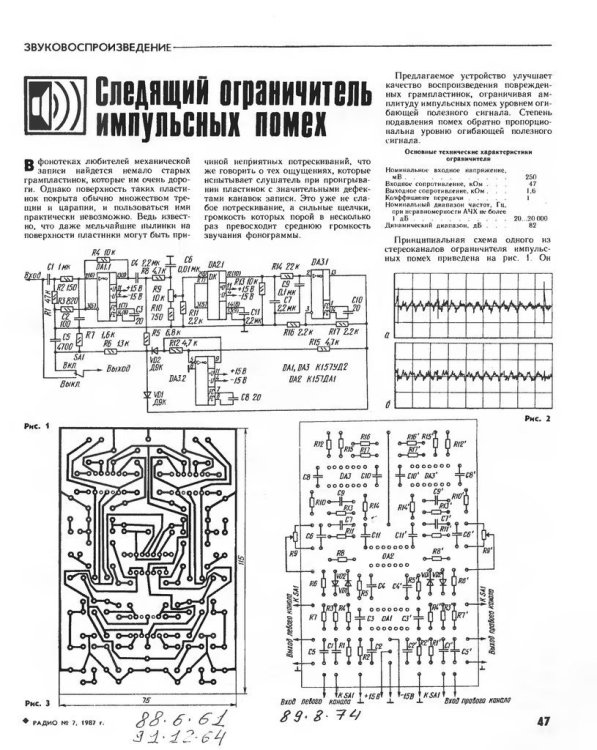

Коллеги, с детства помню эту статью из журнала радио... Кто-то повторял? Есть практическая польза? Плюсы и минусы такого подхода к решению проблемы треска винила?

Понятно, что в идеале нужно слушать качественный винил, но если к примеру есть пластинка любимая и есть треск... Спасет такое решение ? Кто что думает? Я конечно ради интереса схемку соберу попробовать, но предварительно хотелось бы опытных послушать... Возможно внести коррективы в схему какие-то... Ну и элементную базу наверно нужно тоже на современную перевести... Оперы заменить...?


BAA Master

BAA

Posted
Posted

Как-нибудь внимательно послушайте радио или ролики/трансляции в инете. Когда начинают говорить появляется шум. Весьма противно.
Ну и здесь будет подобное. Не имея памяти/задержки, чтобы загодя можно было узнать о щелчке, такое подавление можно только для примерно одинакового сигнала... типа монотонной речи.
А вот если есть тот самый процессор ЦОС - да не вопрос. Разумнее просто сделать ограничитель, до предела системы воспроизведения, вплоть до динамика.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
31 минуту назад, BAA сказал:

Когда начинают говорить появляется шум.

При сверхрегенеративном приёме было иначе: шум прекращался с наличием сигнала. Что логичнее.

BAA Master

BAA

Posted
Posted
34 minutes ago, Stan Marsh said:

При сверхрегенеративном приёме было иначе: шум прекращался с наличием сигнала. Что логичнее.

Это-то понятно...
Но можно и так сказать, в you/rutube просто шумодав работает "по маскировке шума полезным сигналом", каковая по факту не очень, чтобы очень - по моему что-такое в магнитофонах было. Типа сигнала нет - выход на ноль.
Крайне чудесато: я пред на 797 сделал для динамического микрофона - надо очень стараться чтобы шум услышать - типа громкость на полную.
Видимо так проще, чем железо поприличнее сделать.

Russ3000 Local

Russ3000

Posted
Posted

Треск винила от шумового хвоста после импульсной помехи, если от него избавиться, то уровень  треска намного снижается.

Xрюн222 Mentor

Xрюн222

Posted
Posted
17 минут назад, Russ3000 сказал:

Треск винила от шумового хвоста после импульсной помехи, если от него избавиться, то уровень  треска намного снижается.

Как это сделать практически? :smile-55:Какими приёмами?

Xрюн222 Mentor

Xрюн222

Posted
Posted
21 минуту назад, Stan Marsh сказал:

Не надо царапать пластинки, тогда и нужды в этом устройстве не будет.

Ясно дело, "лучше быть богатым, но здоровым!"... Но, почему то, самые любимые пластинки - они же самые "запиленные":smile-61: Впрочем, нужды в "подобных устройствах" нет в любом случае.  Но, увы, некоторые пластинки, сильно поражённые в предыдущей жизни "пьезосиндромом", безнадёжны...

johnson1496 Master

johnson1496

Posted
Posted

Мне кажется или вправду треск при межкаскадной коррекции меньше, чем если коррекция в ОС? Т.е. когда есть ОС она не всегда успевает отработать импульсную помеху по входу.



Xрюн222 Mentor

Xрюн222

Posted
Posted

Подаем на вход меандрики через АНТИ- риаа (она, замечу, так или иначе - дифференцирующая!!!) и смотрим на выходе - успевает или нет... Оказывается - успевает! :shock: Если не успевает -стало быть схема неправильная, не работает как надо..

sova Local

sova

Posted
Posted

Некотрые аппараты имеют окрас такой что выделяют Вч , трески шум шип итп. В свое  время кассетник Накамичи-1000 удивил тем что на нем шум ленты и без Долби гораздо слабей  слышался и не мешал,   а тембр шума,  был какой то  менее колючий и раздражающий,  при том сами ВЧ на сигнале, были хорошие. НЧ  СЧ превосходные :))

Характерное выделение вч и шума, свойственно большинству транзисторных особенно невысокого уровня, с жестким зернистым характером звучания.

Думаю на хорошем ламповом  тракте, треск будет малозаметным и не раздражающим.

Russ3000 Local

Russ3000

Posted
Posted
4 часа назад, Xрюн222 сказал:

Как это сделать практически? :smile-55:Какими приёмами?

Ламповый корректор на EF806, далее быстрый усилитель для СЧ-ВЧ звена и ленточная пищалка, все царапки проходят насквозь, осциллоскоп их видит, но на слух они получаются малозаметными. Да, еще хорошо пошла голова с заточкой микролайн, трещит гораздо меньше, чем эллипс. Ну и чистка пластинок паром, который выбивает песок из дорожек прекрасно. Пытаюсь подобрать тепловой режим когда пар расплавляет вехний слой винила с царапинами и они затягиваются. Думаю попробовать инфракрасный нижний подогрев для пайки под эти цели. Эксперименты идут полным ходом.

  • 2 years later...
Валерий Кожин Apprentice

Валерий Кожин

Posted
Posted
В 13.06.2024 в 11:48, RSD сказал:

Вот была ещё схемка... Может даже и помоднее первой.

Смотрел, смотрел темы форума... И тут увидел...

Дело в том, что вот только вчера я любопытсва для собрал подавитель по этой схеме. Правда, входной сумматор для формирования импульсов я сделал разностным. Как правило, царапки, щелчки в обоих каналах обычно в среднем противофазны. Если слушать особенно монопластинку, то полезный сигнал в формирователь почти не проходит, а щелчки остаются.

Ну, в общем работает, но ничего выдающегося не делает. С монопластинок подавленние лучше, со стерео похуже. Вч составляющие сигнала вызывают ложное срабатывание, они разностным способом не убираются, так как стерео, необходимо искать компромисс крутилкой.

Заметил, что на малых уровнях сигнала можно порог накрутить до упора, и мелкие щелчки всякие хорошо подавляются, звук не портится субьективно. Если подумать, как бы сделать переменный порог, в зависимости от уровня сигнала, то может, схема работала бы эффективнее.

Это все так, интереса для. Счас вон какой-то цифровой "Сладкий кубик" для  борьбы с щелчками в продаже появился, стоит дороговато, правда...

Валерий Кожин Apprentice

Валерий Кожин

Posted
Posted
1 час назад, Russ3000 сказал:

Сделал приличную мойку винила и проблема щелчков и песка стала неактуальной.

У меня от отца винил старый, весь монофонический. Чайковский, Калинников, и тд.. Мойка там не поможет, реально поцарапан. Да и просто интересно, как я уже говорил.

Russ3000 Local

Russ3000

Posted
Posted

У меня тоже старых монопластинок много, более 100шт, мойка позволила значительно уменьшить посторонние шумы. Вот тоже думаю, как сделать из стереосигнала моно, сложением каналов, но отбросить все, чего нет в обоих каналах одновременно, этакий 2И-НЕ аналоговый :)
