Согласование головки звукоснимателя с входной ёмкостью.

Климентий

By Климентий
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Один из сделанных 20+ лет назад "Корректоров из ж. Радио"(С) - каскод "полевик + нувистор" + пара-тройка деталек прямо рядом с ножкой тонарма, всё остальное отдельно, ёмкость сигнального кабеля от каскода к этому остальному является частью корректирующей цепи.

  • Smile 1
  • Replies 238
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

GaLeX
GaLeX

Всем доброго здоровья! 1) Насчет паек и направления проводов - по-моему, это сказки. Никто ничего такого в мало-мальски грамотно проведенных слепых тестах не услышал. ИМХО. 2) Так ведь слы

GaLeX
GaLeX

Всем доброго здоровья! Осмелюсь вставить своих 5 копеек... Как по мне, согласование ГЗ и ФК обязательно. Поскольку индуктивность ГЗ - величина заданная, остаются Rвх и Cвх. При этом, если придерж

Ollleg
Ollleg

Журнал Радио 2011г №8 Ð_лекÑ_Ñ_оника Ð_Ð_ - 017Ñ_.djvu

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted
31 минуту назад, юрий робертович сказал:

Я делал коррекцию на вх. емкости, потом отказался

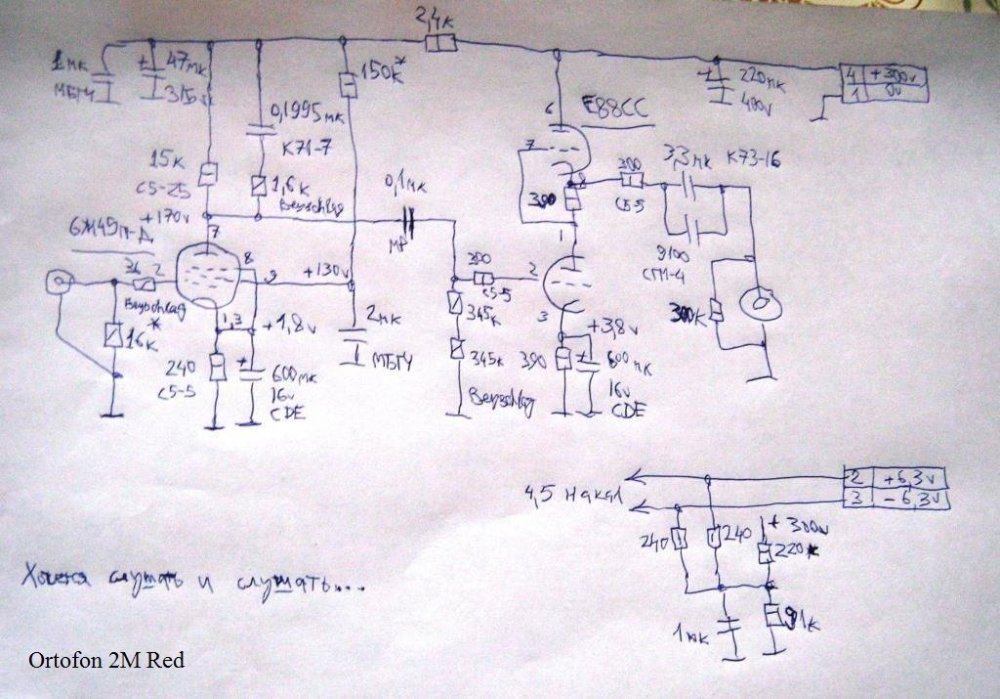

А на схеме, кстати, написано: "Хочется слушать и слушать!":smile-17:

  • Like (+1) 1
RSD Veteran

RSD

Posted
Posted
48 минут назад, юрий робертович сказал:

Я делал коррекцию на вх. емкости

  На схеме коррекция первого полюса на индуктивности головки, так понимаю. Если так, то идея с м.т.з. ущербная и не столько по возрастающим шумам, это не важно, сколько по причине демпфирования резонанса головки низким нагрузочным сопротивлением. Это делает звучание заметно придушенным в отличии от изложенной выше концепции Сухова. Я делал всяко, вариант снижения входной ёмкости и повышения вх. сопротивления выше 100кОм однозначно интереснее по вч. Да это слышно на любом фабричном корректоре с переключением вх. сопр. Если включить вместо 47кОм 100 или 120кОм, то сразу ощущается некая свобода и воздушность. Правда вместе с этим чаще всего начинает всё "орать" и "свистеть", но это уже от пика резонанса, который неизбежно вылезает в той или иной степени (зависит от головки) из-за высокой входной ёмкости.

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

И это правильно! "Нам умные не нужны, мы сами умные!!!"(С) :smile-03:

Коррекция от Фишеров, Скоттов и пр 70+ летней давности. Точнее.

  • Like (+1) 1
  • Smile 1
johnson1496 Master

johnson1496

Posted
Posted
1 час назад, RSD сказал:

  На схеме коррекция первого полюса на индуктивности головки, так понимаю. Если так, то идея с м.т.з. ущербная и не столько по возрастающим шумам, это не важно, сколько по причине демпфирования резонанса головки низким нагрузочным сопротивлением. Это делает звучание заметно придушенным в отличии от изложенной выше концепции Сухова. Я делал всяко, вариант снижения входной ёмкости и повышения вх. сопротивления выше 100кОм однозначно интереснее по вч. Да это слышно на любом фабричном корректоре с переключением вх. сопр. Если включить вместо 47кОм 100 или 120кОм, то сразу ощущается некая свобода и воздушность. Правда вместе с этим чаще всего начинает всё "орать" и "свистеть", но это уже от пика резонанса, который неизбежно вылезает в той или иной степени (зависит от головки) из-за высокой входной ёмкости.

Впечатления исключительно положительные. Никакой ущербности замечено не было.

  • Like (+1) 3
  • Smile 1
sova Local

sova

Posted
Posted
2 часа назад, RSD сказал:

  На схеме коррекция первого полюса на индуктивности головки, так понимаю. Если так, то идея с м.т.з. ущербная и не столько по возрастающим шумам, это не важно, сколько по причине демпфирования резонанса головки низким нагрузочным сопротивлением. Это делает звучание заметно придушенным в отличии от изложенной выше концепции Сухова. Я делал всяко, вариант снижения входной ёмкости и повышения вх. сопротивления выше 100кОм однозначно интереснее по вч. Да это слышно на любом фабричном корректоре с переключением вх. сопр. Если включить вместо 47кОм 100 или 120кОм, то сразу ощущается некая свобода и воздушность. Правда вместе с этим чаще всего начинает всё "орать" и "свистеть", но это уже от пика резонанса, который неизбежно вылезает в той или иной степени (зависит от головки) из-за высокой входной ёмкости.

Тут ведь,  что перевесит,  или придушивание звучания демпфированием резонанса ( который обычно за пределами слышимости в верхнем ВЧ диапазоне) , или придушивание звучания  лишней емкостью коррекции,  которую в ином случае,  ликвидируем.

Может я упустил что ,   но в моем случае, коррекция на входе и устранение одного из конденасаторов в коррекции, сказалось   сугубо положительно и наоборот, стало  по звуку живей.

В транзисторном Сансуе с переключателем вх сопротивления,  переход на 100 кОм, вместо 50 кОм,  подтверждаю,  делало звучание интересней и ярче.

  • Smile 1
RSD Veteran

RSD

Posted
Posted
39 минут назад, sova сказал:

Может я упустил что ,   но в моем случае, коррекция на входе и устранение одного из конденасаторов в коррекции, сказалось   сугубо положительно и наоборот, стало  по звуку живей.

Какой то статистики не велось, т.к. я попробовал этот вариант с коррекцией по входу один раз на головке голдринг 1042, корректор был ламповый с индуктивной коррекцией. Отключил вч катушку и поставил резистор на вход, номинал не помню, 4.7 кОма вроде. Мне не понравилось. Но , конечно, не исключаю, что в иных случаях  результат может быть противоположным, что подтверждают предыдущие два поста.



  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted

Устранить влияние емкости можно точечно установив последовательный контур на землю. Режекторный фильтр. С возможной регулировкой частоты и добротности. Также как в магнитофонах делали .


Например :

https://studfile.net/preview/16512411/page:35/

или

https://vpayaem.ru/information10.html?ysclid=lxdccynkpl827214563

sova Local

sova

Posted
Posted
22 минуты назад, Сергей А сказал:

Устранить влияние емкости можно точечно установив последовательный контур на землю.

А зачем устранять влияние если надо настроить величину емкости ? :))

BAA Master

BAA

Posted
Posted
5 hours ago, Russ3000 said:

А варикапы никто не пробовал?

Гармоник не хватает? Корень квадратный из напряжения на переходе.
Вы же не меняете головки каждые 5 минут, чтоб на ходу можно было настраивать.

Сергей А Local

Сергей А

Posted
Posted
38 минут назад, юрий робертович сказал:

Всегда без шумодавов, Долби зло! Sony TC-186SD дека, дождусь Маранц 5220 от Дим Димыча, нафик они нужны, УВ из МС корректора.

У Маранца не более -63 дБ. С/ш.

BAA Master

BAA

Posted
Posted
1 hour ago, юрий робертович said:

4000 и близко не переплюнуть.

Boeing нет? Который 747?
scale_2400

Сергей А Local

Сергей А

Posted
Posted

Отдача головок катушечных магнитофонов на уровне ММ головки , и там у той же Supra

С/Ш уже 86 дБ. Нет таких УВ в магнитофонах. Как-то не сподобились. Вот это меня и заинтересовало.
