На выходе использовались практически все возможные варианты: JFET, SIT JFET, MOSFET, в том числе латералы, карбидкремниевые нормально открытые JFET. Общее для всех них - предварительная часть усиления, собранная на JFET. Прародителем всех вариантов был "Цирклотрон КП903В".  Цирклотроны КП2 отличаются от "КП1" тем, что у предварительной части сменена полярность питания, и использованных транзисторов. Это иногда удобно для получения максимального размаха выходного напряжения при "неудобных" величинах смещения транзисторов ВК.

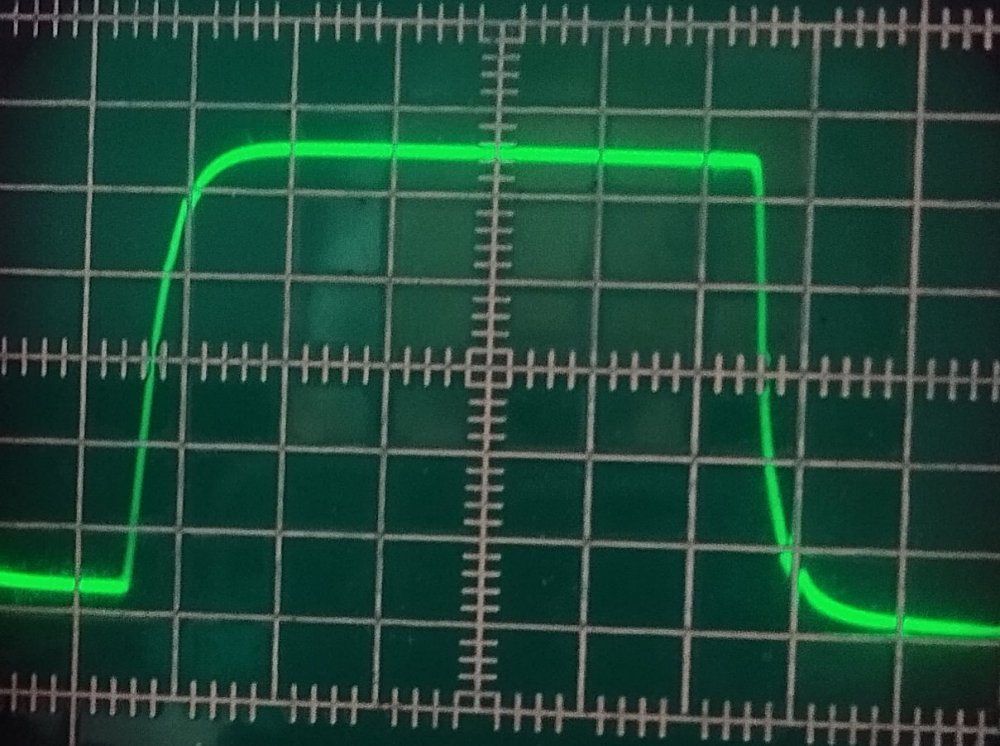

А последний, на днях замакетированный вариант был с комбинацией КП903/ГТ806 в ВК.  Ток покоя на 20 кГц у этого варианта исчез уже при 10 мА тока покоя ВК. Меандр на 1 кГц идеальный. При довольно скромном радиаторе, на котором установлены рядом КП и ГТ, выставленный  ток покоя 90 мА при прогреве постепенно снизился до 80 мА и зафиксировался.

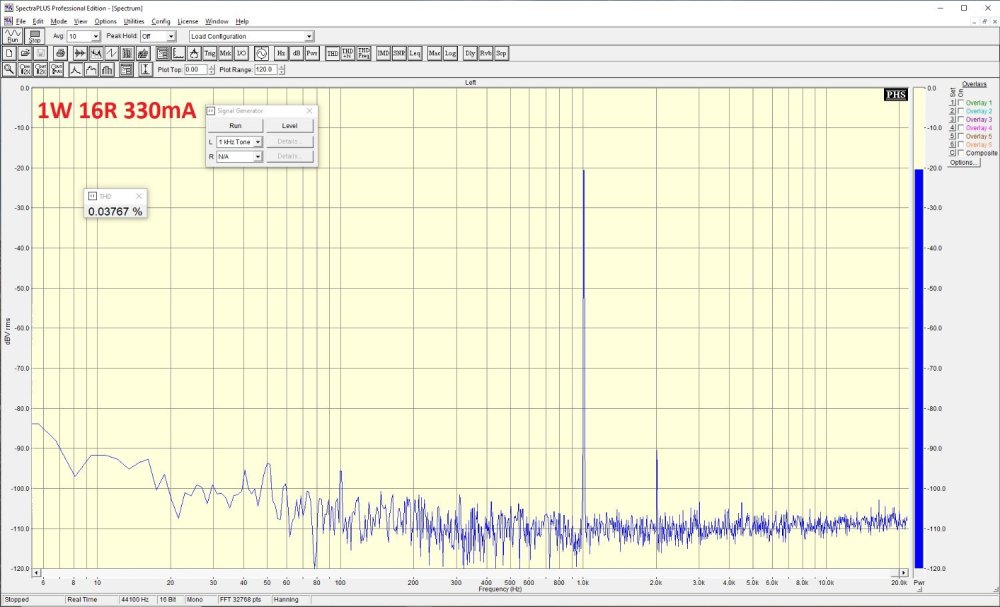

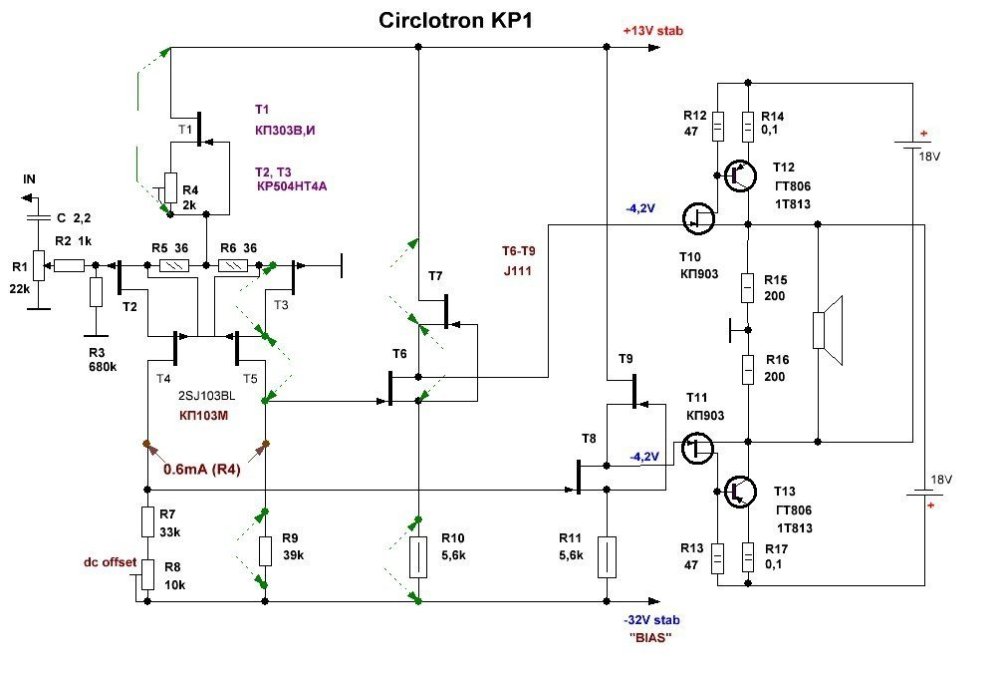

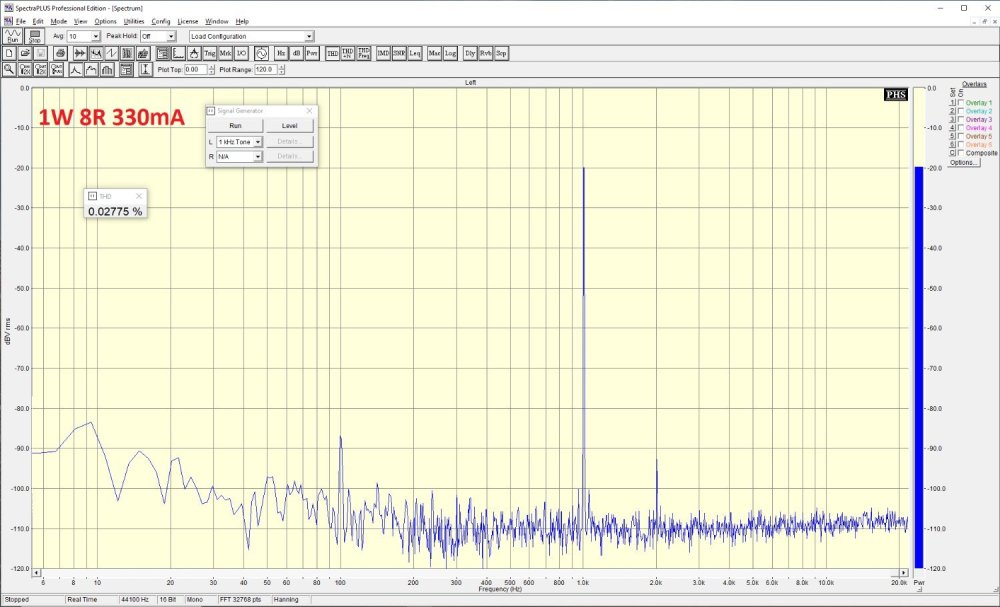

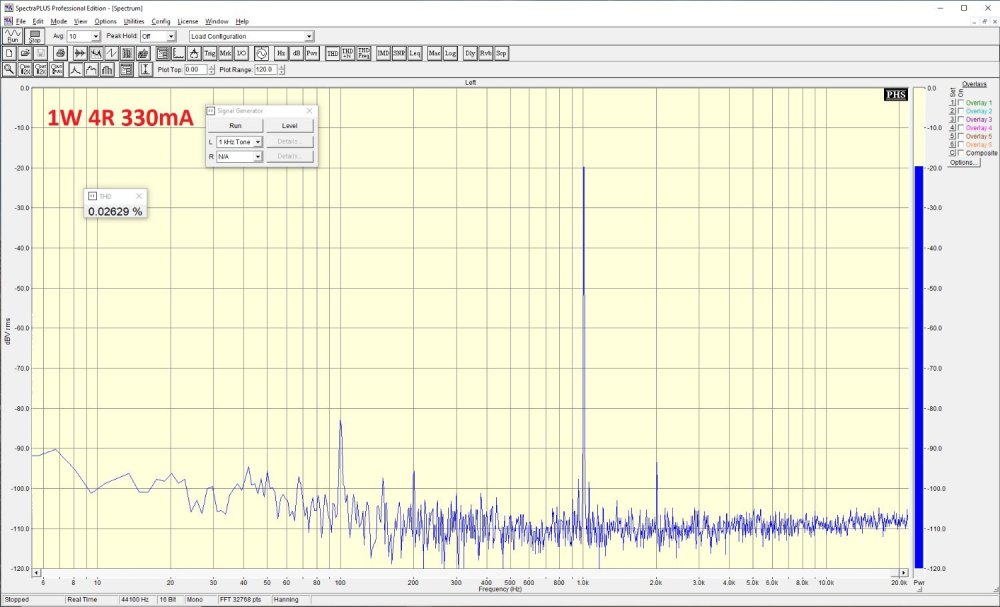

Схема этого макетного варианта во вложении. Там же спектр варианта КП1 с КП802А на выходе, при разном импедансе нагрузки. Такой же характер спектра  наблюдался во всех вариантах усилителя, с разными транзисторами ВК.








  • Like (+1) 1
  • Replies 50
  • Created
  • Last Reply

Top Posters In This Topic

Posted
1 час назад, Святослав_ сказал:

Там же спектр варианта КП1 с КП802А на выходе, при разном импедансе нагрузки. Такой же характер спектра  наблюдался во всех вариантах усилителя, с разными транзисторами ВК.

   Здравствуйте.  А с КП801 вы пробовали вых. каскад делать? И как в таких ваших усилителях дела обстоят с постоянным напряжением на выходе?

Posted

Цирклотроны очень стабильны в этом плане. И это понятно - под каждым плечом ВК находится не дохлый стабилизирующий резистор местной ОС в доли Ом, а половина сопротивления нагрузки.

Мало того, даже если выдернуть один транзистор (или лампу) с одного плеча выходного каскада цирклотрона, то и тогда  на нагрузке не появится постоянка.

С КП801 не довелось иметь дело. Не удалос раздобыть ни одного.



Posted
9 часов назад, Святослав_ сказал:

При довольно скромном радиаторе, на котором установлены рядом КП и ГТ, выставленный  ток покоя 90 мА при прогреве постепенно снизился до 80 мА и зафиксировался.

  То есть в вашем усилителе никаких термостабилизирующих цепей для гт806 нет? (не считая 0.1 Ома в эмиттере)

Posted

Да, нет никаких дополнительных термостабилизирующих цепей.

Притом, при необходимости, эмиттерный резистор можно и увеличить. А базовый резистор, в зависимости от параметров конкретных  JFETов, будет от нескольких Ом, до десяти Ом. Что очень выигрышно и в плане широкополосности схемы.

Как известно, "германцы", в отличие от кремния, очень щедры на ток. А КП903 сами по себе  не очень токовые. Так что здесь получается очень удачное сочетание

  • Like (+1) 1
Posted
12 часов назад, Святослав_ сказал:

Как известно, "германцы", в отличие от кремния, очень щедры на ток. А КП903 сами по себе  не очень токовые. Так что здесь получается очень удачное сочетание

  Что вы имеете в виду под "щедры на ток" ?

Posted

При сравнительно  небольших паспортных мощностях имеют  большие значения допустимого импульсного тока, легко держат токовую перегрузку. К примеру, тот же 1Т813 при допустимой мощности коллектора всего 50 Вт, имеет паспортное значение максимального импульсного тока 40 А. ГТ806  - 30 Вт и 20 А соответственно. Мелкий ГТ321  имеет импульсный ток 2 А, импульсную мощность 20 Вт.  "Таблетка" 1Т910АД увеличивает показатель "бета" до предельного для него тока 20А, что невиданно для кремниевых мощных биполярных - обычно те сваливают бету с десятков мА (старых выпусков п-н-п), или с ампера - полутора ампер.

  • Like (+1) 2
Posted

  То есть, можно понять так, что 806 имеет большой импульсный ток, а 903 небольшой. И получается удачное сочетание, которое в итоге даёт нечто среднее, на что способны обычные транзисторы с умеренным импульсным током?

Posted

  Хорошо, пусть суммарное, но интересно, что это объясняет, что даёт такого необычного или выдающегося? И как так получается, что германиевые транзисторы тут работают без цепей термостабилизации, я вот в толк не возьму. Но мы можем перенести эту беседу на следующий год, я никуда не тороплюсь. )

Posted
21 minutes ago, RSD said:

германиевые транзисторы тут работают без цепей термостабилизации, я вот в толк не возьму

Боюсь, что у полевиков ток от температуры падает... не всегда и не везде, но именно так. 2-2.16_FET.svgz

Posted

Именно так и получилось. Полевой транзистор связки Шиклаи - термостабилизатор  для германиевого партнера. Термостабильная точка обычно у JFET находится гораздо ниже, чем показано на рисунке.

В итоге из такой пары  получается суммарный транзистор, управляемый напряжением, высоколинейный, и с большой нагрузочной способностью по току. Бонусом идет мягкий клиппинг, при заходе в прямые  токи затвора на максимуме сигнала.

  • Like (+1) 2
Posted

   Посмотрел внимательнее хар-ки 903-х. Таки да, есть там график тока стока от температуры, и ток этот стабильно падает. Значит действительно, удачная связка. :smile-28:

  Забыл добавить, что такого рода стабилизация режима сильно зависит от конструктива и площади радиаторов. У вас в этом усилителе на кп903+гт806 как это было выполнено?

Posted
10 hours ago, Святослав_ said:

Еще неизвестно. Сейчас измеряю  реальное пробойное напряжение сток-затвор КП903А. Актуальный вопрос.

Это всё печально. Можно, конечно посмотреть почему, но самое большое при доступном 50 В, обычно 40.  Изрядное количество полевиков симметричны, то есть сток и исток можнл менять местами. Посмотрите в сторону 2П если такие бывают, там минус побольше а при этом пробивное падает. Может вольт пять наскребется.

Posted

В общем, что конечная велиина слишком мала. Чтобы сделать достаточную мощность. Столько ватт сколько надо.

Posted

Сколько надо ватт, решается и  акустикой. Кроме того, мягко клиппирующий безоосник примерно эквивалентен, по реальной рабочей  выходной мощности, в три раза более мощному ооснику. Это из моего опыта. Если еще учесть совсем не нулевое выходное сопротивление безоосников, то комфортная мощность от них требуется еще меньше.

В общем, на каждую "вилку" требуемой/заданной выходной мощности, своя схемотехника усилителей.

Posted
5 hours ago, Святослав_ said:

Сколько надо ватт, решается и  акустикой.

А можно сделать "достаточно" и поставить РГ? И клиппинг куды-то пропадет...
Бред про ламповые ватты замнем, Джоуль в секунду он и в Африке Джоуль.
Если на транзисторе оставлять столько же, даже в процентах, как на лампе, то вряд ли там что-то клиппировать начнет. Правда от 20 В Uси останется немного, совсем. Остается каскодить или питание следящее делать, как в 70-е. До трех последовательно ставили. Вполне себе "Накамичи"
P.S.Пяток усилителей я найду куда поставить, а вот колонок - вряд-ли.

Posted
9 часов назад, Святослав_ сказал:

Если еще учесть совсем не нулевое выходное сопротивление безоосников, то комфортная мощность от них требуется еще меньше.

  Вот эту связь ненулевого вых. сопр. с комфортной мощностью поясните, пожалуйста.

Posted
5 hours ago, BAA said:
1 hour ago, RSD said:





Никто же не слушает в качестве музыки стационарный сигнал неизменного уровня? Если нет, то заход в клиппирование является нормальным режимом работы любого УМЗЧ. Достаточно вспомнить о динамическом диапазоне музыкального сигнала. Жестко клиппирующий усилок приходится держать на в разы меньшей рабочей мощности. Мягко клиппирующий можно использовать практически "до упора" без слышимого клипа.  И РГ здесь ни при чем. Здесь работают уши и руки, крутящие этот самый РГ. И не забываем, что цирклотрон мостовая схема. Здесь с уровнем питания и выходной мощностью несколько другая песня, чем с обычной двухполяркой.  Пяток пар АС не обязательны. Обычно у меломанов их две-три пары.



Ненулевое выходное поднимает края диапазона у АС, работая такой себе "тонкомпенсацией". На нижнем краю возрастает добротность НЧ или ШП головки. На верхнем краю обычно импеданс АС растет, и ненулевое выходное слегка, или больше,  приподымает АЧХ и тут. Типичный "ламповый" эффект безоосников. Естественно, рука не подымается крутить РГ дальше, когда и так все ОК. Или останавливается в кручении РГ раньше.



Posted

  С тонкомпесацией высоким выходным сопротивлением вопрос весьма мутный, ну да ладно, ничего нового. А вот то, что клиппинг является нормальной работой УМЗЧ, мне кажется, вы погорячились.  То есть, конечно, если усил дохлый , АС тупые, оно да. Но нельзя же это считать нормальной работой. И потом, вот, к примеру, усилитель мощностью 20-50 Вт и чувствительностью 2 вольта RMS. Его нельзя загнать в ограничение никакими стандартными цифровыми источниками. Вот АС 92-95 дБ/Вт/м и комната 15-25 м. Каких карасей там нужно глушить, чтобы загнать усилитель в ограничение? И с какой радости безоосный усил имеет мягкое ограничение? Это всё я к тому, что ваши аргументы (в отличии от ваших схем) видятся мне наивными.

  • Like (+1) 1
