2 часа назад, Юрий_Б сказал:

Старое обозначение проволочных бескаркасных резисторов.

Там подписано, что дроссель. Кусочек монтажной платы привёл.
Проволочные обычно ставят в эмитеры выходных.

Posted

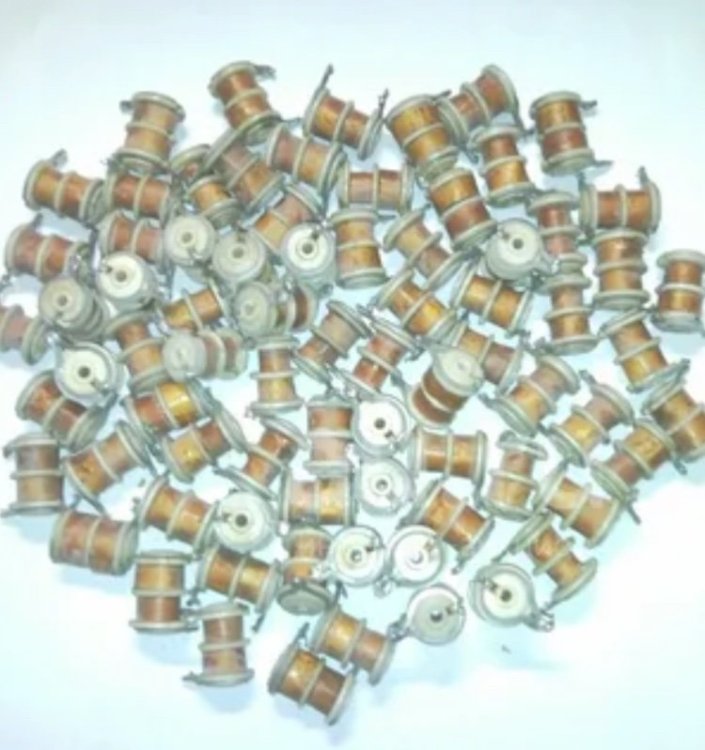

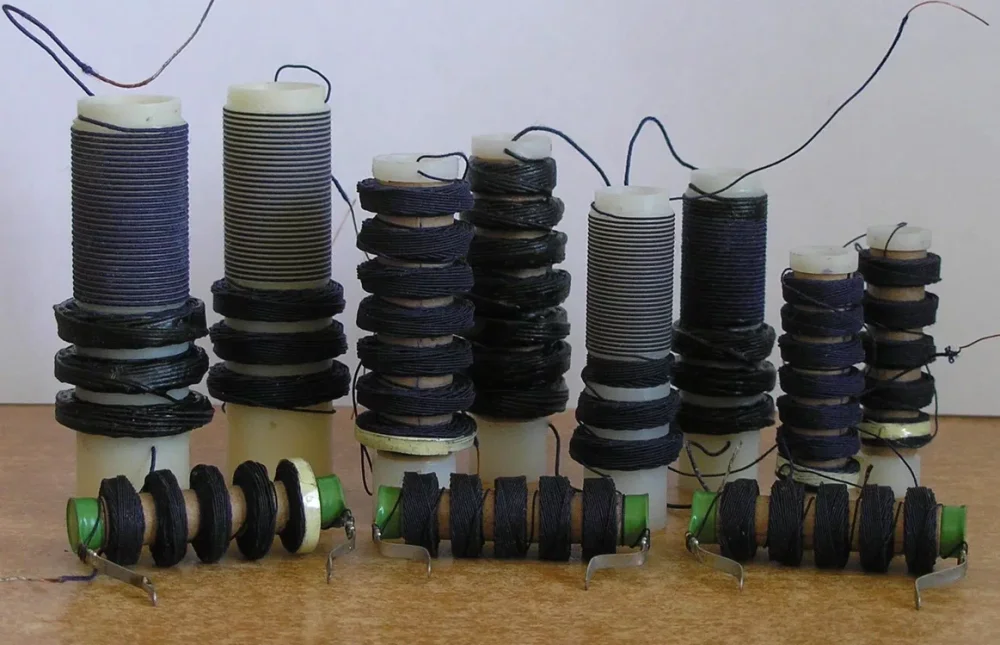

Был бы дроссель указали бы индуктивность. А на печатке только вид каркаса можно увидеть. Такой же как и у контурной катушки и что с того ? Пластиковый цилиндр на основании , с выводами под плату. На нем катушка высокоомного провода. Где там индуктивность мерить?
В этом мусоре. :)

Posted
3 hours ago, Дядя Фёдор said:

Там подписано, что дроссель.

Тогда зачем в параллель резистор? На ВЧ 149 не работает.

Posted
3 часа назад, Aloizio сказал:

Мое предположение. Выходные транзисторы  AD149 имеют соовсем ущербную скорость нарастания напряжения. Должен валить ВЧ не по детски. Может дросселями поправляют (обостряют) фронт, т.е. как бы коррекция по ВЧ?

Я почему то подумал о высокоомном проводе , если считать его обычным то на ВЧ коррекция будет , а на низких? Там выходной транзистор то откроется вообще когда-нибудь ?

Хотя Ом 10-20 несложно намотать.



  • Like (+1) 1
Posted

Скорее всего индуктивность действительно намотана высокоомным проводом, манганином или ещё каким.

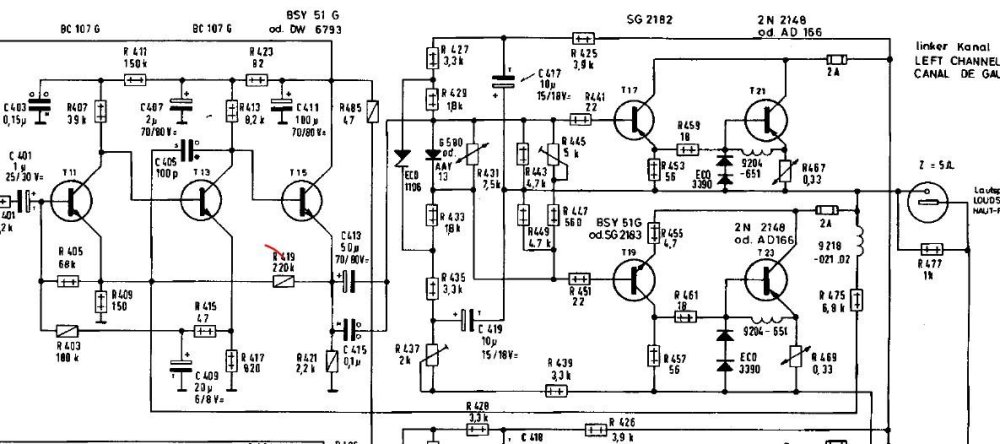

И это решение используется не в единственном усилителе. Вот знаменитый Grundig_SV40


Grundig_SV40 I.jpg

Grundig_SV40 II.jpg

Posted
8 minutes ago, Дядя Фёдор said:

это решение используется не в единственном усилителе

Сдается мне это не дроссель. Иначе нафиг городить резистор в эмиттер и два диода в смещение, если базо-эмиттер закорочены по постоянке436.jpg.e2309da2f0ced6d2c5a87fff04437466.jpgНикаких подобных штук в GE книге от 58 года нет - там наоборот конденсаторы.

Posted
11 минут назад, Дядя Фёдор сказал:

Скорее всего индуктивность действительно намотана высокоомным проводом, манганином или ещё каким.
И это решение используется не в единственном усилителе. Вот знаменитый Grundig_SV40


Grundig_SV40 I.jpg

Grundig_SV40 II.jpg

Вспомнил аналогичную историю.... В приемнике Грюндиг, в УКВ блоке. В аноде лампы входного УВЧ по схеме - резистор 130 ом... Казалось бы - ну что это за "усилитель"?!...

Posted
25 минут назад, BAA сказал:

Сдается мне это не дроссель. Иначе нафиг городить резистор в эмиттер и два диода в смещение, если базо-эмиттер закорочены по постоянке436.jpg.e2309da2f0ced6d2c5a87fff04437466.jpgНикаких подобных штук в GE книге от 58 года нет - там наоборот конденсаторы.

Будем искать фото платы.



Posted
20 минут назад, Xрюн222 сказал:

Казалось бы - ну что это за "усилитель"?!...

а так и оказалось ? :)

Суют поочередно в разные места и ожидают исправлений от потребителей :)

Posted

а так и оказалось ? :)

Разумеется, оказалось все как надо! Резистор - проволочный, с простейшей рядовой, то бишь индуктивной намоткой. :smile-03:

Posted

Вот и живите с этим, таки "DROSSEL". Видимо высокоомный. Иначе транзистор транзисторить не будет.

Posted
2 часа назад, BAA сказал:

Вот и живите с этим, таки "DROSSEL". Видимо высокоомный. Иначе транзистор транзисторить не будет.

Так и я об этом, что он намотан манганином, иначе, если
б всё было понятно с этим, не было бы вопроса.
Спасибо за брошюрку, у меня такой небыло. Кстати там ни слова о дросселях 9204.
А то что он высокоомный, нарыл в другом месте.



Grundig_SV40 III.jpg

Posted

А вот ещё интересное решение, которое очень редко испольуется.
Усилитель "Philips HF-311". Обратите внимание на резисторы R62, R63 которые ускоряют время рассасывания избыточного заряда в базе оконечных транзисторов.
Пробовал давно этот метод, детали не помню, но ток сквозной на высокой частоте был приблизительно не меньше, чем в два раза меньше, чем без них.
( в схеме ошибка с транзисторм TR6)


Philips HF 311 I.jpg

Posted
4 минуты назад, Алексей сказал:

Наверное, один только маленький минус, ещё один источник питания и скорее всего тоже стабилизированный.

Минус, как говорится маленький, а стабилизация ограничится простым стабилитроном, ток не большой.
Типа, только полярность изменить с напряжкнием





.

BP I.jpg

Posted
32 минуты назад, Aloizio сказал:

Наверно такие неповоротливые, как баржа с арбузами, транзисторы  уже остались только в музэях. Ну и у очень  бережливых радиолюбителей

Хотя идея и реализация шикарные. В ВЧ диапазонах наверно этот способ применяется до сих пор

Тема такая "Усилители на германиевых транзисторах"
Надо соответствовать! :smile-44:
Кстати, у мну их есть и много.:smile-06:

Posted
15 минут назад, Дядя Фёдор сказал:

Минус, как говорится маленький, а стабилизация ограничится простым стабилитроном, ток не большой.
Типа, только полярность изменить с напряжкнием





.

BP I.jpg

Если на вашем выпрямителе + это общий, то имеете два минуса. На схеме нужно иметь отдельно и плюс и минус. Типа двух полярный стабилизатор на +15 и -30 с опорой на 0.

Posted
11 минут назад, Алексей сказал:

Если на вашем выпрямителе + это общий, то имеете два минуса. На схеме нужно иметь отдельно и плюс и минус. Типа двух полярный стабилизатор на +15 и -30 с опорой на 0.

Не внимательно читаете, там написано
"Типа, только полярность изменить с напряжкнием"
Неужели мне в таком вопросе надо перересовывать, специалист поймёт как это сделать

А для не специалистов, перевернуть все диоды и электролитические конденсаторы, стабилитрон взять на 15 вольт и тоже перевернуть. Трансформатор взять на 22 вольта переменки... вроде ни чего не пропустил. :smile-11:
