BAA Master

BAA

Posted
Posted
1 minute ago, Russ3000 said:

Тут нужен был шелл сверхлегкий,

Фольга она такая, фольга. (редкая дрянь, но в сигнальном трансе работает, как ни странно) Заправим под корпус разъема. Если не алюминий. А если он - страдать будем.

  • Replies 778
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Normann
Normann

Наконец-то приехал второй транс. Прошло более полугода с этими "почтами". ))) Процесс идёт своим ходом. На следующей неделе постараюсь установить их в корректор и послушать результат. Ктр - 10:1, втор

Normann
Normann

Процесс идёт потихоньку. Ещё немного времени на косметику, смазку всего и буду устанавливать тонарм. Стол даже в 50гц варианте работает очень тихо. Ролик не слышен совсем, с стрекотание мотора мо

Normann
Normann

В общем вчера утяжелил тонарм. Пришлось отлить дополнительный груз противовеса и добавить 10гр в районе головки. Также ввёл дополнительное горизонтальное демпфирование. В итоге вертикальный резонанс о

Posted Images

BAA Master

BAA

Posted
Posted

Запутать хотите!? В правом канале один пин - на корпусе (внутреннем экране или чего там могет быть).

BAA Master

BAA

Posted
Posted

Оффтопик!
Ещё не готов картридж "кусать".

Spoiler

Там видно будет, если совсем скучно станет. А то всё собралось, пред, 2
цирклотрона, полки на стену для "добра" с достаточным WAF-ом.



S.Laptev Mentor

S.Laptev

Posted
Posted
17 минут назад, Russ3000 сказал:

У меня оторван, симметричный вход.

Он удаляется пинцетом, потом можно обратно поставить, у добрых, классических голов.

Xрюн222 Mentor

Xрюн222

Posted
Posted
30 минут назад, Russ3000 сказал:

У меня оторван, симметричный вход.

Тоже, 5-штырьковый разъем, делаю  опциональный опытный переключатель "стерео - левый - правый-параллельно- последовательно". Пока для себя особых преимуществ балансного входа не обнаружил, на практике... Ни для ММ ни для МС.

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

Для ММ балансный вход - полное отсутствие фона при подключенной голове, для МС не так актуально

Russ3000 Local

Russ3000

Posted
Posted
2 часа назад, S.Laptev сказал:

Он удаляется пинцетом, потом можно обратно поставить, у добрых, классических голов.

У меня приварен был на зеленый штырек, отпилил, при необходимости можно капелькой припоя соединить. По феншую корпус головы и общий провод оплетки экрана должны соединяться у катода первой лампы, воизбежание земляных петель. Голова АТ-750SH.

Normann Local

Normann

Posted
  • Author
Posted

Появилась в голове неугасаемая мысль довести до "абсурда" бестрансформаторный БП выходного каскада фонокорра (42 в триоде с трансформаторной анодной нагрузкой). Сейчас там трудится единственный на оба канала кенотрон 5X4G с объединёнными анодами и параллельно ему селеновый 1А вентиль (с возможностью подключения/отключения). Но хочется совместить несовместимое этих двух выпрямительных элементов, потому собираюсь предпринять попытку установки на это место 866/3В28/ГГ1-0,5/5. Накальник соображу отдельный с достаточной по току обмоткой. Экспериментами займусь в середине недели, когда воссоединюсь с системой на природе. ) Если с ртутными вариантами мне всё понятно и предсказуемо, то ксеноновые и криптоно-ксеноновые газовые ранее как-то не заходили по звучанию, хотя формально физически по параметрам идентичны тому же 866/966. Самому интересен результат проб!

Также очень хочется в бестрансформаторном БП входного каскада (с удвоителем) уйти от диода U860 в нижнем плече. Например, заменить его на второй кенотрон или селен. Но в случае с селеном немного опасаюсь стартового зарядного тока опорной ёмкости удвоителя (20мкФ)... Не хочется портить воздух и хорошую старинную вещь! ))))

П.С. Текущую схему на всякий случай прикрепил, чтобы не искать в прошлых постах.

!!! RIAA.pdf

sova Local

sova

Posted
Posted
В 03.05.2025 в 14:06, BAA сказал:

Тормозной башмак, надеюсь, кожаный:smile-03: а не какой-то магнит постоянный.


Фетровый. Есть пара тройка таких дисковых моторов. И многополюсный асинхронный с прямым приводом

Normann Local

Normann

Posted
  • Author
Posted
37 минут назад, Кружка сказал:

Немцы делали разные красивые тиратроны: STE350/02/03, STE1000/02/03, STE1000/1/1,5, STE1000/2,5/15.

Не просто это всё у нас сейчас покупается...

Я вот 866/966 в запас и то прикупить не могу...



Russ3000 Local

Russ3000

Posted
Posted

Они там вбок науку двигают.

Единственно что кардинально гасит фон это питание корректора от аккумуляторов. Пробовал гальванически развязанный DC-DC c  питанием от сети и емкости 15пФ между входом и выходом, все равно лезет фон, хоть и тихо, если тоже самое запитать от аккумуляторов, то фона нет как класса. Что конечно несколько странно, к усилителю провода без гальваноразвязки, а тот от сети питается.

Normann Local

Normann

Posted
  • Author
Posted

Наведённый на головку страшнее и бороться с ним сложнее, особенно если голова высокоомная без экрана на деревянном тонарме ))). Она ловит всё из эфира. А в самом фонокорректоре - значильно понятнее и проще, особенно если они 50, а не 100-герцовые, без фанатизма. Правильный монтаж, схемотехника, местное экранирование... Лично меня шумы не беспокоят, если слышны только ухом к динамику. Они в любом случае будут по уровню значительно ниже шума дорожки. Проблема раздута на мой взгляд.

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

У меня шелл тоже деревнный, вышел из положения: проклеил тонкой медью внутри и сделал контакт тонарма с головкой которого не было, китайцы научилиь делать сусальную медь, да еще и липкую, хорошо паяется, очень тонкая и липнет ко всему.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
4 hours ago, Russ3000 said:

Они там вбок науку двигают.

Никто и не претендует на истину в последней инстанции. "Просто" оказалось, что усилитель, как таковой, не шумит и не фонит. А потом вылезли минимум три проблемы: то самое "заземление", наводка на собственно головку и привод. И если с первым очень даже можно побороться, то с головкой как-то не очень. Видимо раньше ничего не понимали и, судя по виду, ГЗМ (0)105 вся в пермаллое... почему-то. Да и с приводом тоже интересно.
И как говорит ув.  Normann шум собствено носителя - ну вы поняли.

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted
9 часов назад, Russ3000 сказал:

У меня шелл тоже деревнный, вышел из положения: проклеил тонкой медью внутри и сделал контакт тонарма с головкой которого не было, китайцы научилиь делать сусальную медь, да еще и липкую, хорошо паяется, очень тонкая и липнет ко всему.

Да, читал Ваш пост о сусальной... Не пробовал такую, а использовал обычную медную фольгу, соединённую электрически с внешним экраном фонокабеля. Данная конструкция использовалась ещё в старинных деревянных тонармах Градо 50-х годов. Там была проложена латунная пластинка под алюминиевый шелл-слайдер, к которому крепится головка. И кстати, по экранированию и изготовлению фонокабеля: я лет 10 назад случайно приобрёл какой-то пром или военный кабель в бухте. Жилы там бестолковые, а вот внешняя оболочка состояла из 15мм алюмининиевого металлорукава в плотнейшем лужёном экране сверху. Естественно я сразу возбудился на использование этой оболочки для изготовления фонокабелей. Большой плюс - диаметр этого экрана. Туда свободно влезает любая конструкция проводников. В итоге имеем хорошее экранирование и невысокую ёмкость фонокабеля, что крайне важно, так как прекрасно слышно, потому не люблю экраны... Использую такие по сей день на всех своих тонармах. Запаса хватило. )

  • Like (+1) 4
Russ3000 Local

Russ3000

Posted
Posted
7 часов назад, BAA сказал:

А потом вылезли минимум три проблемы: то самое "заземление", наводка на собственно головку и привод.

Тут вот нужно контруктив смотреть, была у меня в починке Электроника 017, вроде все прилично. прямой привод, всякие навороты, но вот фонит голова, хоть что делай, пришлось БП вынести за пару метров. И сейчас Вега 350 SONY которая, тоже самое, трансформатор стоит внутри и никакого намека на фон от него, что с ММ, что с МС головами, потому, как в экране...

Normann Local

Normann

Posted
  • Author
Posted

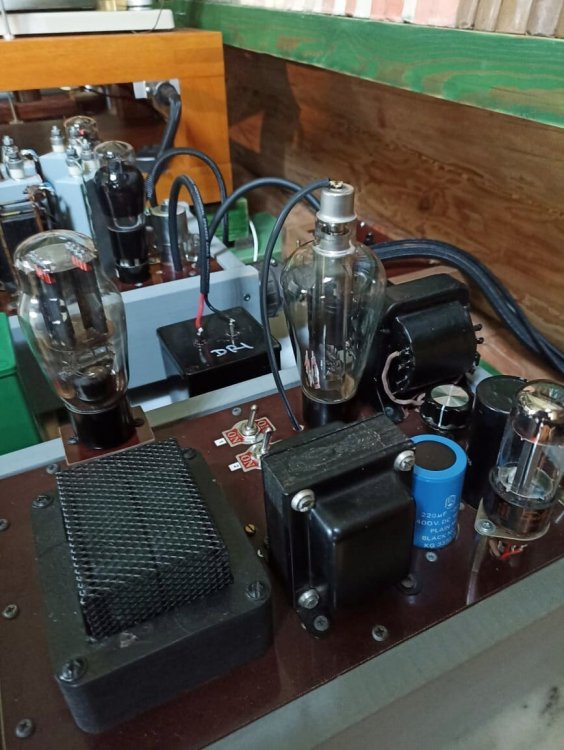

ГГ1-0,5/5 в бестрансформаторном питании выходного каскада корректора на прогоне... Пока мысли путаются, нет чётко сформировавшегося впечатления. Послушаю пару дней и напишу отзыв в сравнении с кенотроном и селеном. Далее поставлю ртутный (китайский аналог 866).

Могу лишь отметить низкое внутреннее ГГ. Анодное подросло на 15В даже в сравнении с селеном. Пришлось чуть корректировать режим 42.

Изображение WhatsApp 2025-05-28 в 15.33.17_c72a98dc.jpg

  • Like (+1) 4
  • Thanks (+1) 1
Normann Local

Normann

Posted
  • Author
Posted

Огорчён лишь тем, что анодный колпачок от 866 не годится для ГГ. Нужен гигантский Ф18мм, а не Medium Ф14мм.

Normann Local

Normann

Posted
  • Author
Posted
35 минут назад, Кружка сказал:

При желании можно переклеить...

Просто припаял. Это лучше любого колпачка )))

А так, на Али варианты есть

Normann Local

Normann

Posted
  • Author
Posted
В 28.05.2025 в 22:30, Normann сказал:

А так, на Али варианты есть

На Али вариантов не нашёл, к удивлению.... Так что пайка остаётся.

В общем ГГ1-0,5/5 (75гв) оказался по звучанию самым лучшим, опередив ртутный EGI-0,3/8,5 (Китай 72гв) и ксеноновый RCA 3B28. Ртутный 866/966/866А попробовать не удалось, за неимением свободного. Все заняты в данный момент. 872А ставить не стал в это место, посчитав перебором, хотя свободные есть.

Шумов нет, фона нет. В АС тишина. Это к теме разговоров о "шумности" газотронов.

  • Like (+1) 1
