Наконец-то приехал второй транс. Прошло более полугода с этими "почтами". ))) Процесс идёт своим ходом. На следующей неделе постараюсь установить их в корректор и послушать результат. Ктр - 10:1, втор

Normann
Normann

Процесс идёт потихоньку. Ещё немного времени на косметику, смазку всего и буду устанавливать тонарм. Стол даже в 50гц варианте работает очень тихо. Ролик не слышен совсем, с стрекотание мотора мо

Normann
Normann

В общем вчера утяжелил тонарм. Пришлось отлить дополнительный груз противовеса и добавить 10гр в районе головки. Также ввёл дополнительное горизонтальное демпфирование. В итоге вертикальный резонанс о

Posted Images

Normann Local

Normann

Posted
  • Author
Posted

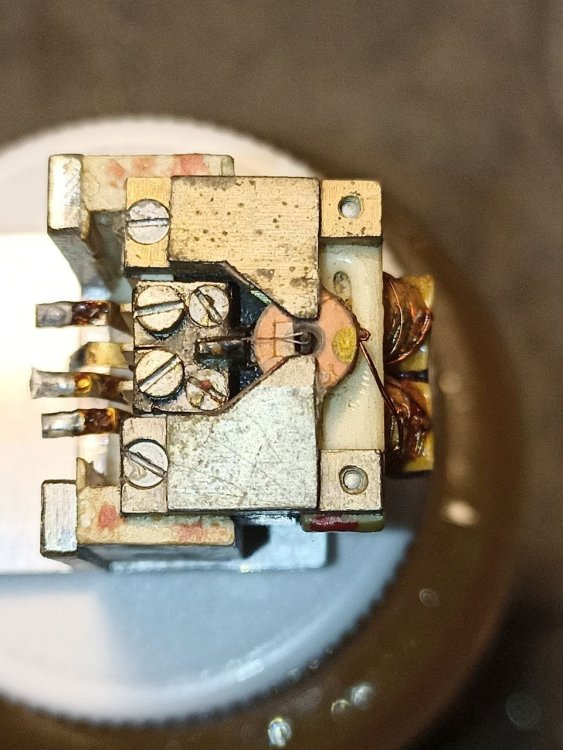

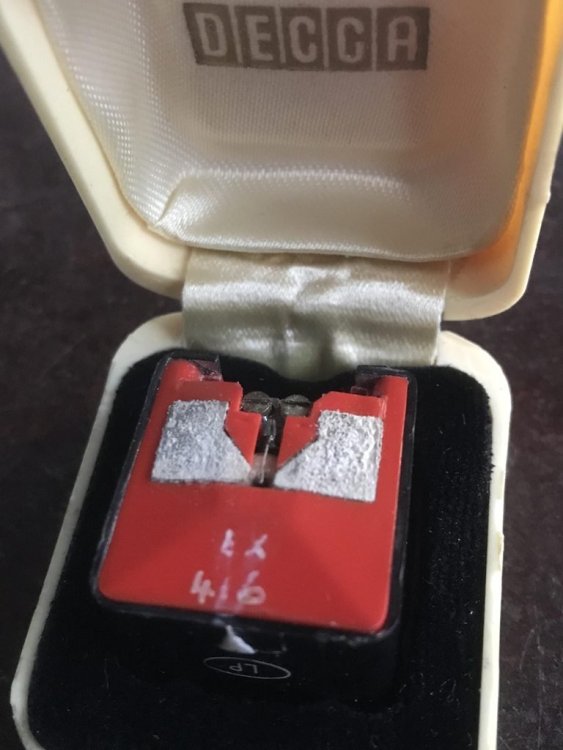

Снял Декка для регламента и чистки.

Вторая нуждается в мелком ремонте по возрасту, занимаюсь ей....




sova Local

sova

Posted
Posted

Чем разные Декки картриджи отличаются ?  Игла еле выступает, голова чуть не елозит по пластинке, так получается?

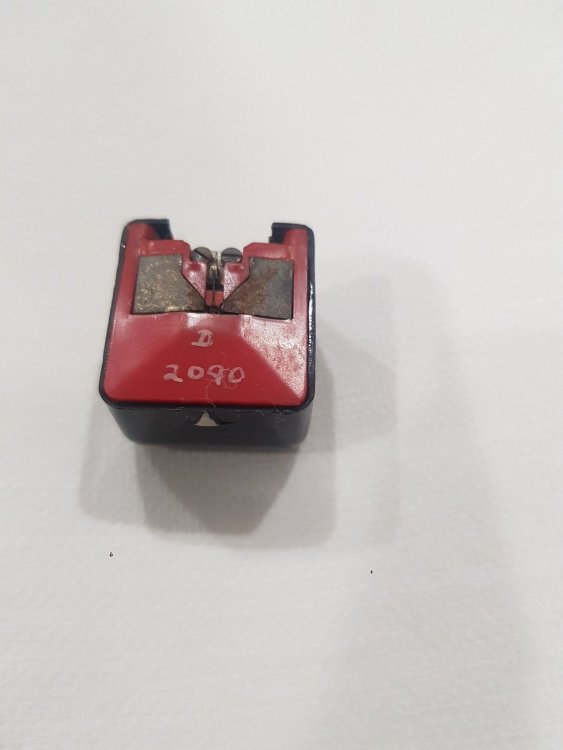

Купил вертушку,  пришла со сломанным тонармом, такая голова стоит, если красный кружок-это на 33? Стерео или моно,  как узнать?




Normann Local

Normann

Posted
  • Author
Posted
42 минуты назад, sova сказал:

Чем разные Декки картриджи отличаются ?  Игла еле выступает, голова чуть не елозит по пластинке, так получается?

Купил вертушку,  пришла со сломанным тонармом, такая голова стоит, если красный кружок-это на 33? Стерео или моно,  как узнать?

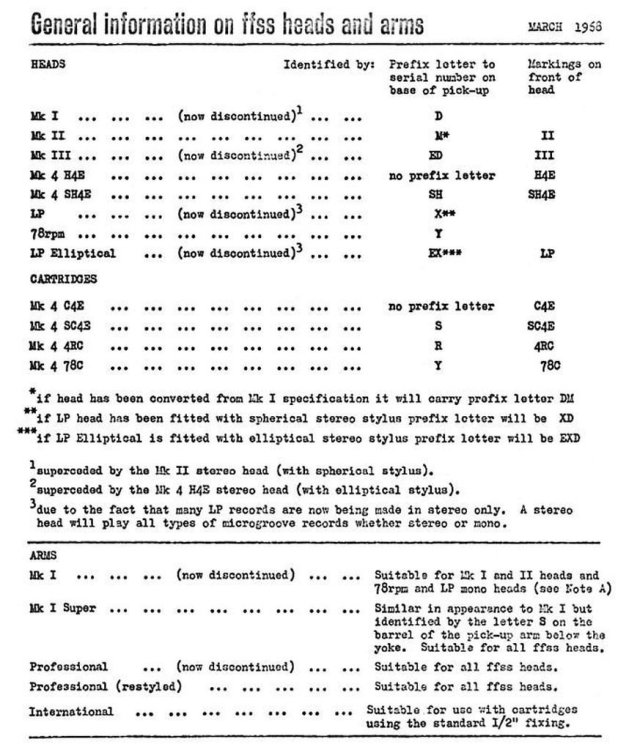

Какая цифра спереди? Если треугольник, то с вероятностью 90% это FFSS mk1 33об. На 78 у них зелёный лого сверху. Игла выступает примерно на 0,5-0,7мм ниже дна (полюсных наконечников магнитной системы). Если сопротивление ~3K по каждому каналу, то это стерео голова, если меньше, то моно (вертикальных катушек нет). Это то, что я могу сказать не увидев головку. Для mk1 прижим 3-3,5гр.

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted

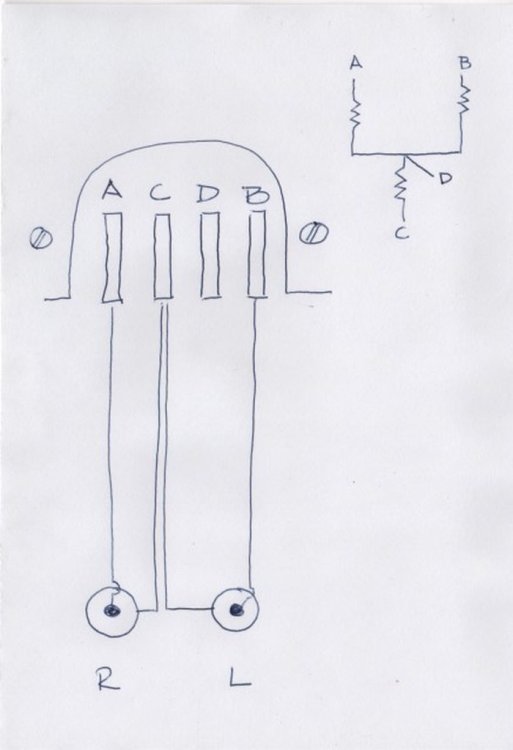

D - это выход моносигнала. Идеальная голова для того, чтобы слушать как стерео, так и моно без конвертации




sova Local

sova

Posted
Posted

Спасибо завтра посмотрю . Интересная схема.

А зачем три катушки ? Вместо 2-х.

Замерять сопротивление можно тестером или лучше ЛСР метром ?

Normann Local

Normann

Posted
  • Author
Posted
50 минут назад, sova сказал:

Спасибо завтра посмотрю . Интересная схема.

А зачем три катушки ? Вместо 2-х.

Замерять сопротивление можно тестером или лучше ЛСР метром ?

Две вертикального смещения (поканальные) и одна горизонтального общая.

Обычым тестером без проблем. Там провод довольно толстый, особенно в мк1.

Normann Local

Normann

Posted
  • Author
Posted

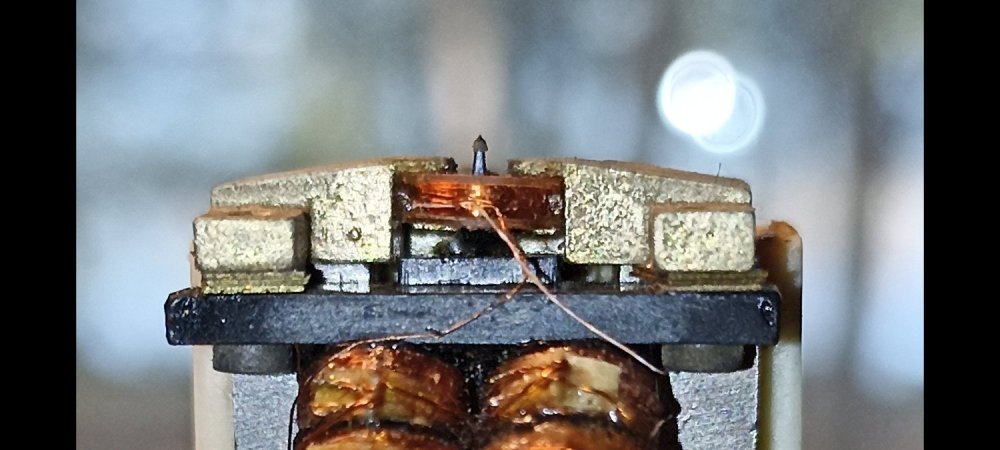

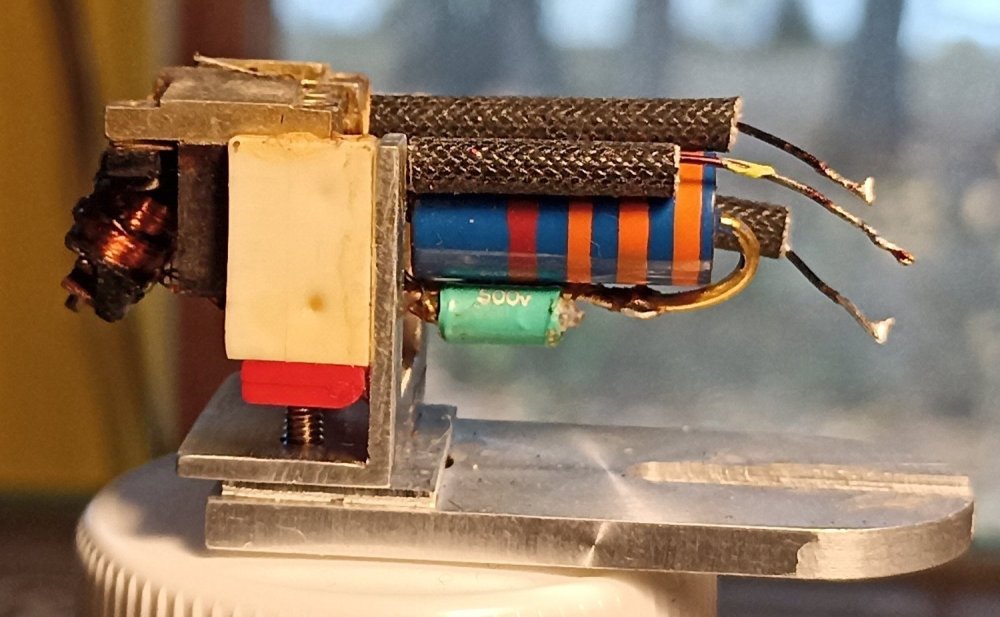

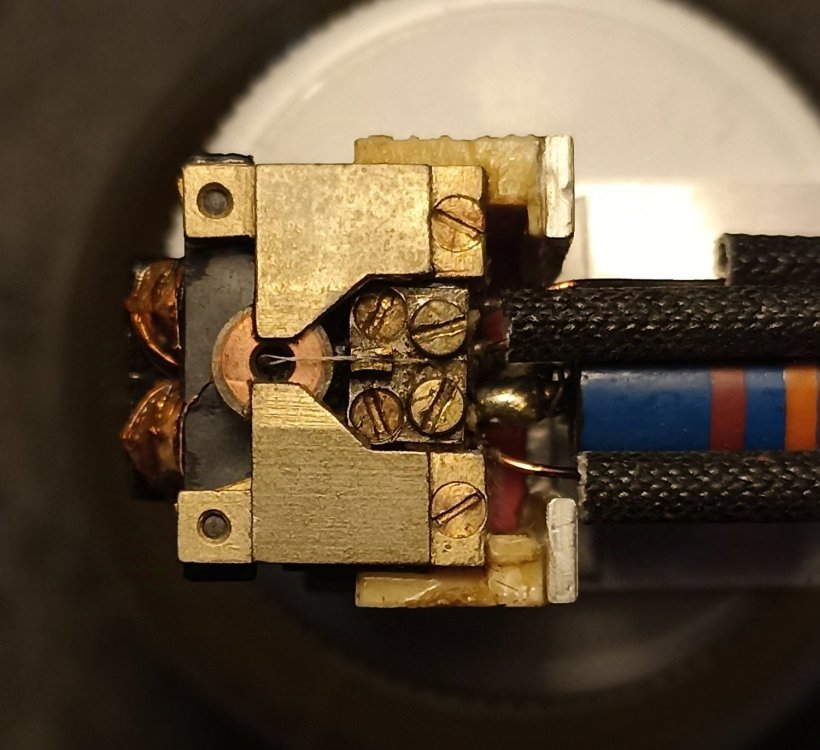

Вот так игла торчит из головки. Это уже другая моя Decca, SH4E. Она имеет уже на борту RC- фильтр, включённый параллельно горизонтальной катушке, для подавления ВЧ резонанса. Это самая топовая их голова на конец 60-х. Заточка эллипс, масса подвижки к кончику иглы менее 1мг, 20-20к (+-1дБ, серия Super - отобранные экземпляры), сопротивление поканальное примерно 4,9К, выход 4мВ.

Далее по годам уже заметна деградация головок, упрощение и удешевление. Данные головы слишком дороги в производстве и сложны. Цена на то время - 29 фунтов, сопоставимо со стоимостью серьёзных АС, например Decca/Kelly.

Вчера её подремонтировал, пока сохнет...




  • Like (+1) 7
sova Local

sova

Posted
Posted
13 часов назад, Normann сказал:

Вот так игла торчит из головки. Это уже другая моя Decca, SH4E.






А чем так фото делали -микроскоп ?

sova Local

sova

Posted
Posted

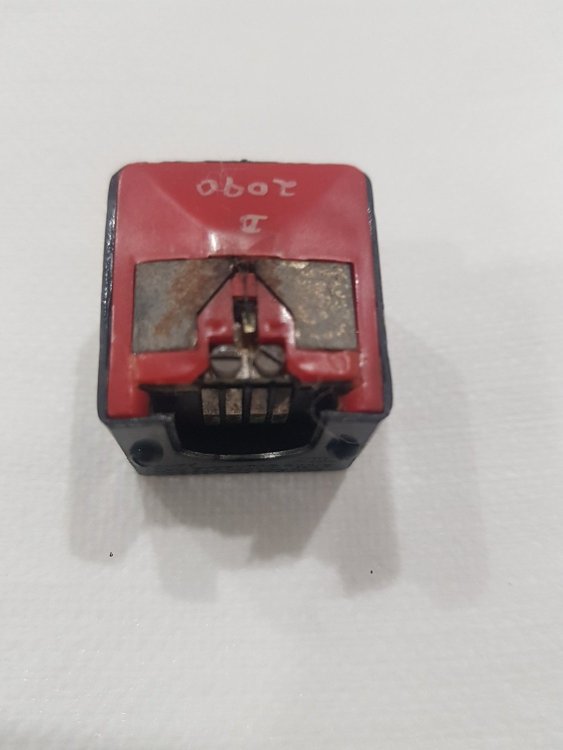

Промерял обмотки -по 3200 Ом. Буква D п таблице это Мк1.  Надо тонарм ффсс ремонтировать.



  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted

У меня были разные тонармы Decca (Mk1, Mk1 Super, Professional). Пробовал запускать на них головы 1, 2,4. Звучание далеко от идеала. Звучит, но не так, как хотелось бы, не сбалансированно. Одноопорник International (на 1/2") с демпфированием не пробовал. Может быть он лучше подходит...

Нагрузку в корректоре рекомендую увеличить до 100...700К. С 50К (по паспорту) звучание тупое и медленное в нижнем регистре, нет свободы, полёта и энергетики. Всё же головы высокоомные и нагрузка нужна повыше.

Несколько топиков по Декка есть на ЛенкоХэвен. В основном пустая вода и восторги, но Стефан из Швеции (друг Питера Форшеля) говорит умные мысли и я с ним полностью согласен. Грузит свою мк4 на 1МОм.

  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted
26 минут назад, sova сказал:

Промерял обмотки -по 3200 Ом. Буква D п таблице это Мк1.  Надо тонарм ффсс ремонтировать.

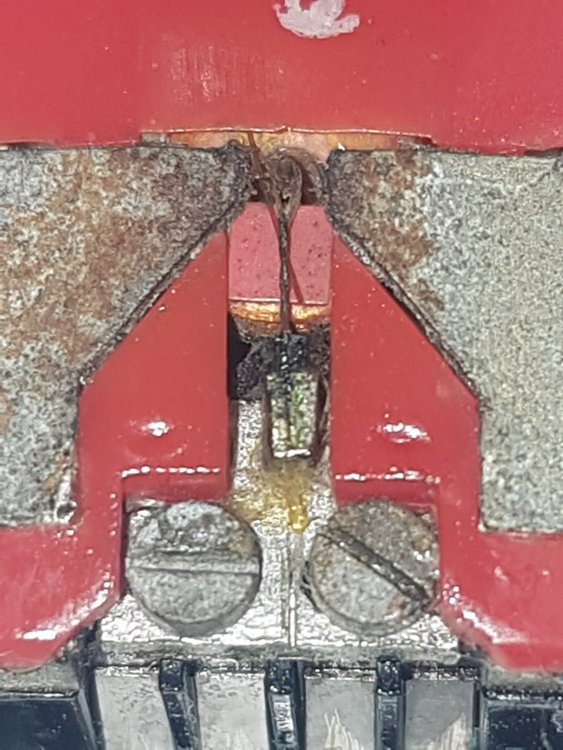

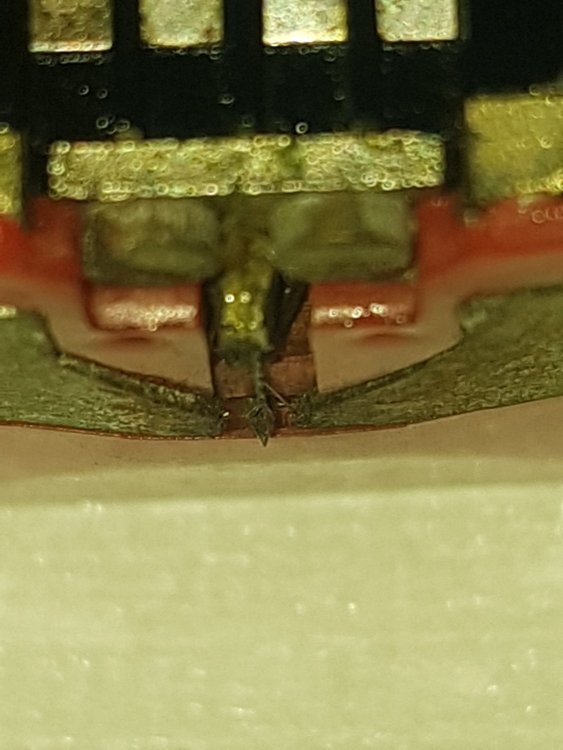

Судя по картинкам коррозия не пощадила. Лишь бы ржавчина внутри и мусор не помешали. Можно аккуратно вскрыть и почистить. Заодно в микроскоп иглу глянуть, раз уж есть желание запустить.

sova Local

sova

Posted
Posted
9 минут назад, Normann сказал:

Судя по картинкам коррозия не пощадила. Лишь бы ржавчина внутри и мусор не помешали. Можно аккуратно вскрыть и почистить. Заодно в микроскоп иглу глянуть, раз уж есть желание запустить.

Да коррозия видна. Как вскрыть, вижу 2 винта с торца от контактов ?

Программу лупа нашел,  помогает,  спасибо!



  • Like (+1) 1
sova Local

sova

Posted
Posted
17 минут назад, Normann сказал:

У меня были разные тонармы Decca (Mk1, Mk1 Super, Professional). Пробовал запускать на них головы 1, 2,4. Звучание далеко от идеала. Звучит, но не так, как хотелось бы, не сбалансированно.

С какими тонармами лучше ? Грей 106- 108 тяжеловат ? Слушал 106 мельком, очень понравился , сравнивал ту же голову (БСР англ пьезо )на другом.

Normann Local

Normann

Posted
  • Author
Posted
20 минут назад, sova сказал:

Да коррозия видна. Как вскрыть, вижу 2 винта с торца от контактов ?

Программу лупа нашел,  помогает,  спасибо!



Полюсы магнита грязные, нужно чистить. Магнитные частицы удаляются хорошо скотчем малярным. Вскрывается пластик (нижняя накладка) аккуратно канцелярским ножом. Проклеено по периметру чем то типа нашего БФ. Винты нужны для крепления кожуха в телу. Откручивать их нужно, если требуется снять его полностью.

Normann Local

Normann

Posted
  • Author
Posted
19 минут назад, sova сказал:

С какими тонармами лучше ? Грей 106- 108 тяжеловат ? Слушал 106 мельком, очень понравился , сравнивал ту же голову (БСР англ пьезо )на другом.

Тяжёлые тонармы не годятся совсем. Наоборот нужны средне-лёгкие. Проблема в гибкости подвижки. Горизонтальная гибкость в 5 раз выше вертикальной, соответственно имеем две резонансных частоты. Подобрать эффективную массу очень не просто. Для начала посоветую запустить с родным тонармом без переделок и послушать. Если зацепит и захочется реализовать потенциал, то можно тогда и в дебри погружаться...



sova Local

sova

Posted
Posted
6 минут назад, Normann сказал:

Тяжёлые тонармы не годятся совсем. Наоборот нужны средне-лёгкие. Проблема в гибкости подвижки. Горизонтальная гибкость в 5 раз выше вертикальной, соответственно имеем две резонансных частоты. Подобрать эффективную массу очень не просто. Для начала посоветую запустить с родным тонармом без переделок и послушать. Если зацепит и захочется реализовать потенциал, то можно тогда и в дебри погружаться...



Понял Благодарю

sova Local

sova

Posted
Posted
1 час назад, Normann сказал:

Полюсы магнита грязные, нужно чистить. Магнитные частицы удаляются хорошо скотчем малярным. Вскрывается пластик (нижняя накладка) аккуратно канцелярским ножом. Проклеено по периметру чем то типа нашего БФ.

Накладка частью проходит под  струной,  как быть?   Или там отдельный квадрат над отверстием катушки такого же красного  цвета?

Normann Local

Normann

Posted
  • Author
Posted
21 минуту назад, sova сказал:

Накладка частью проходит под  струной,  как быть?   Или там отдельный квадрат над отверстием катушки такого же красного  цвета?

Нитка снимается легко, если нужно. Это петля. Чаще всего накладка ломается по центру, пластик хрупкий от возраста. Если стоит задача сохранить полную аутентичность, то петлю нужно снять тонкой иглой с кантилевера, но не отпускать, так как она скручена изначально для правильного натяжения.Второй вариант - снять верхнюю крышку для чистки, но не снимать нижнюю. Доступ будет с двух сторон.

  • Like (+1) 1
  • 3 weeks later...
Normann Local

Normann

Posted
  • Author
Posted

Кто-то пробовал использовать паронит в качестве прокладок под динамики, опоры тонармов, под винты крепления двигателей, панелек, трансформаторов? Интересуют его звуковые качества при применении как виброизолятор и уплотнитель.

BAA Master

BAA

Posted
Posted

Паронит - это много асбеста и немного резины. Новый - вроде как из кевлара с резиной. В этом смысле вибропоры бывают, но то что видел было для тяжелого.



Normann Local

Normann

Posted
  • Author
Posted

Да, состав я представляю. Есть у меня пара листов разной толщины. Поэкспериментирую для начала в виде подкладок под ножки оборудования. Думаю, что изменения в характере звучания дадут информацию для анализа.

В первую очередь он интересен как материал прокладок для динамиков. Так как раз требуется относительная жёсткость после усадки и заполнение неровностей прилегающих поверхностей. На данный момент использую 1мм плотный картон.
