Схемы ламповых RIAA фонокорректоров

Ollleg

By Ollleg
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Странная штуковина. Как работает - вопрос неочевидный... Весьма... Интересно, имеется ли у кого опыт "атслушивания"?...

  • Replies 933
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

юрий робертович
юрий робертович

Мэтр Александр Гурский, все красиво, просто, и понятно

Posted Images

VTver Community Regular

VTver

Posted
Posted (edited)

Квод 22 я слушал и как ни странно, работал неплохо.



Edited by Ollleg
корректировка
  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Почему странно? В раньше времена,вероятно,нельзя было позволить себе роскошь выпускать плохо звучащее. Ничего такого, всё же, пожалуй не наворотили, деталей- то немного, но соединены как то очень своеобразно,68 мкс прям сразу на входе, пассивно, и тут же и 75 мкс, загадочно... :dntknw:

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, значит так надо было! Зря же никто делать не будет, если так не надо. В результате результат положительный, самое главное.

alss Proficient

alss

Posted
Posted

О, в микрокапе12 есть модель 6267, к выходным смоделирую - болею, голова пока не хочет утруждаться. Смесь пассивной и активной коррекции...

ТимВал Local

ТимВал

Posted
Posted

Глядя на схемы ФК с пентодами в первом каскаде, кое что царапает мозг. Иногда вижу режим когда напряжение на экранной сетке выше чем на аноде. И по теории работы пентодов и по опыту знаю что такой режим  мягко говоря не рекомендуется.

  Триодный режим включения пентодов это понятно, там сеточный ток приложится к анодному, а в обычном включении как? Или может есть пентоды которым фиолетово сколько вольт на экранной сетке...

ТимВал Local

ТимВал

Posted
Posted

Есть не мало пентодов у которых напряжение на экранной сетке и аноде одинаковые но что бы экранное было больше анодного, такого не видел.

VTver Community Regular

VTver

Posted
Posted

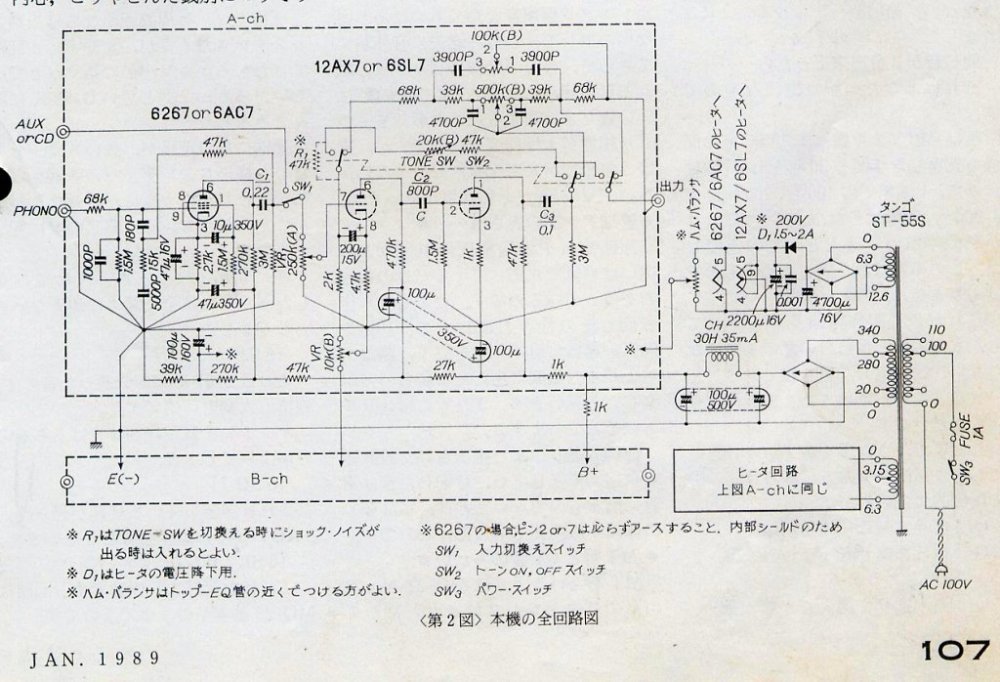

Япошка пишет ,перевод

Схема фонокорректора QUAD имеет интересное свойство: частотная кривая ниже 100 Гц меняется в зависимости от напряжения B.



Xрюн222 Mentor

Xрюн222

Posted
Posted

Кто из сотен подобных копия чего - вопрос философский, скорее... До сих пор историки хифихиенд не могут сказать - кто же был самым первым, запустившим такую конфигурацию в жизнь и массы...Но, данный вариант точно работает хорошо/отлично. При нагрузке на кОм эдак 220 +/-. И никаких ёмкостей катодных, хорошо!

Номиналы ёмкостей корректирующей цепочки хорошие, запросто можно накрутить проволочные.

ТимВал Local

ТимВал

Posted
Posted

Добавить катодный повторитель и будет почти EAR 834

Не доверяю я ООС, хотя EAR собирал, звучит очень даже. Но только на наших 6Н2П. Всякие там 12ax7, ecc83 и т.п. отпали сразу при первом прослушивании.

Xрюн222 Mentor

Xрюн222

Posted
Posted

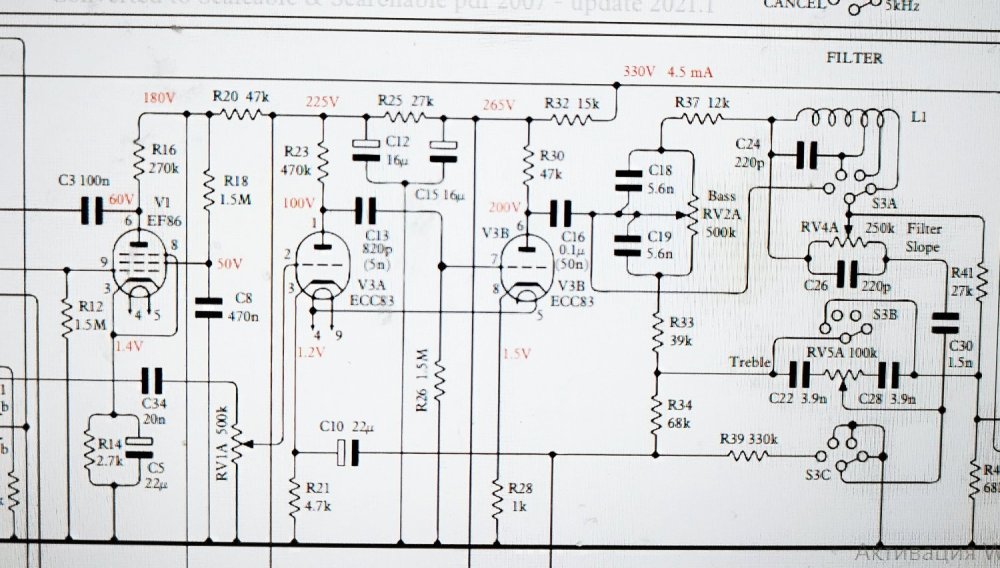

Ну так внутри этого "рыцаря" ровно те же "опилки" - типовая платка с надписью "Динако" :). По хорошему, надо из него все излишества между собственно корректором и вых.каскадом с тр-ром выкидывать нафик,  если бы не "аутентичность!!!" - убер аллес!!!...

Xрюн222 Mentor

Xрюн222

Posted
Posted
37 минут назад, ТимВал сказал:

Добавить катодный повторитель и будет почти EAR 834

Не доверяю я ООС, хотя EAR собирал, звучит очень даже. Но только на наших 6Н2П. Всякие там 12ax7, ecc83 и т.п. отпали сразу при первом прослушивании.

Весьма спорные утверждения.... "Идея" в еар 384 вполне работоспособная, реализация под вопросом.... Пром. изделие "от деда Тимофея лично!" явно имеет сильный дисбаланс цены и качества работы...

Применять 6н2п в фонокаскадах я бы точно бы не стал бы (и вообще вопрос, где бы то ни было...), но тут, если "охота пуще неволи", конечно....

 Добавить, кстати, можно не только лишь катодный повторитель, можно, например, и анодный. Или, чтоб никому не обидно - анодно-катодный. Для любителей СРПП - можно даже и его же српп версию. По вкусу...

Вопрос о личном "недоверии" ООС, возможно, скорее находится в компетенции гуманитарного подраздела...

  • Hmm... (-1) 1
ТимВал Local

ТимВал

Posted
Posted

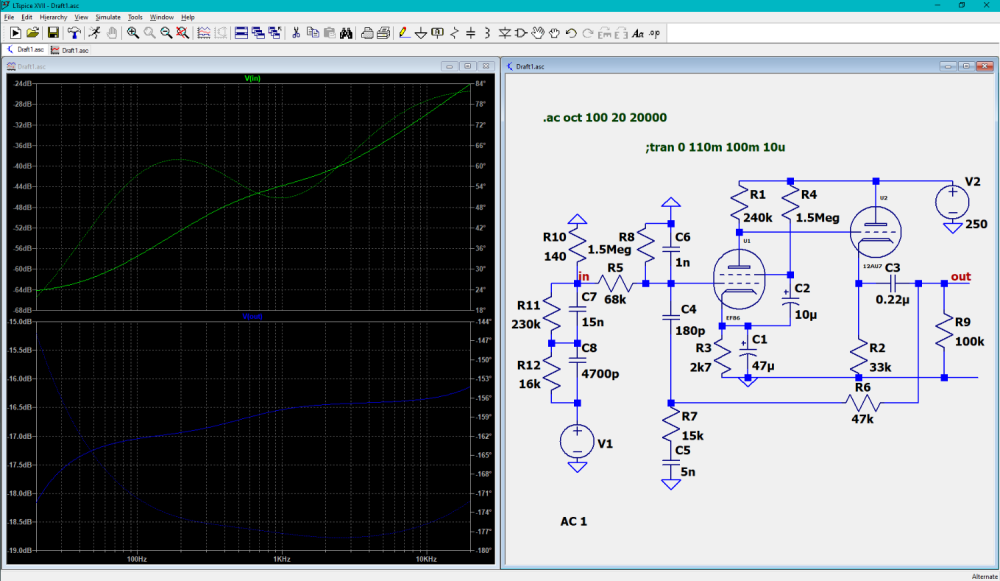

Накидал быстренько этого "японца" в симуляторе. Модели 6267 нет но есть EF86, а это практически одно и то же.


Схема работоспособна, это понятно. Частотка почти попадает в RIAA. Что ещё надо....

П.С. цепочка анти RIAA набрана из элементов стандартного ряда, почти. Если кому интересно.



ТимВал Local

ТимВал

Posted
Posted
23 минуты назад, Xрюн222 сказал:

Применять 6н2п в фонокаскадах я бы точно бы не стал бы (и вообще вопрос, где бы то ни было...)

Может просто Вы не умеете их "готовить"? :smile-03:   Впрочем это дело вкуса....

Xрюн222 Mentor

Xрюн222

Posted
Posted

По "еще схеме".Как то она сильновато отличается и от собственно кводовской и от схемы клона выше.... Понравилось: ставить хоть 6267 (6 ж32п) хоть 6ж4 (6АС7) - всё равно. :) Ничего не меняя.

Xрюн222 Mentor

Xрюн222

Posted
Posted
4 минуты назад, ТимВал сказал:

Может просто Вы не умеете их "готовить"? :smile-03:   Впрочем это дело вкуса....

Не умею, " 1- значна!"(С). Вообще, фоно - не моë, так, что-то иногда леплю, от случая к случаю. Готов прочитать списком, по пунктам, и чтоб  "популярно, для дураков" (С), рецептуру правильного приготовления 6н2п в фонокорректорах.

  • Like (+1) 2
  • Thanks (+1) 2
ТимВал Local

ТимВал

Posted
Posted
6 минут назад, Xрюн222 сказал:

Вообще, фоно - не моë, так что-то иногда леплю, от случая к случаю.

Вот и я тоже. Делаю когда время есть или друзья попросят.

А рецепт спрашивают, когда "блюдо" отведают. Без этого не стоит и суетиться.

ТимВал Local

ТимВал

Posted
Posted
38 минут назад, Xрюн222 сказал:

Применять 6н2п в фонокаскадах я бы точно бы не стал бы

А я бы пентоды не применял в ФК, никакие. Но то я. Никому не навязываю....

Xрюн222 Mentor

Xрюн222

Posted
Posted
9 минут назад, ТимВал сказал:

А я бы пентоды не применял в ФК, никакие. Но то я. Никому не навязываю....

Я бы тоже! Мне нравится схемка на 2х транзисторах ВС550 или 560 или на 1 - 550 и 1-560. Как ТВВ Дюаловские. Важно - детали чтоб правильные и питание НЕ от китайских "Крон"!!!
