Хочу предложить вашему вниманию свою схему RIAA-корректора с вертикальной топологией балансировки сумм токов первого и второго дифкаскадов усиления. В результате получается очень высокий коэффициент подавления пульсаций питания! Параллельные транзисторы в токовых зеркалах обеспечивают желаемый коэффициент масштабирования токов, я сделал I-4I-2I, но возможны и другие комбинации. В симуляторе при 5mV на входе и 1V на выходе измеритель искажений после "прогрева" выдаёт после запятой все нули! На ОУ выполнен балансный интегратор по шинам питания, в принципе его можно и не использовать если будет разделительный конденсатор на выходе.

------------------------------------


RIAA amp-cor.zipRIAA amp-cor.pdf

Edited by Ollleg
схему добавил
  • Like (+1) 1
Posted
3 hours ago, konstantin72 said:

В симуляторе при 5mV на входе и 1V на выходе измеритель искажений после "прогрева" выдаёт после запятой все нули!

Вы серьёзно? Симулятор - это хорошо! (Из песни)
Выходной буфер прилагается, надо понимать?
4 транзистора для изменения масштаба тока. Хорошо в интегральнике, где резисторы дороги.
Зачем вам дифкаскад? Чтоб потом серво поставить?
Зачем 10 кОм нагрузки. Разумный ток, как показывает мировой опыт, порядка 5мА.
Зачем малошумящий полевой транзистор в источнике тока?
Токовой опоры достаточно одной.
Зачем серво через питание работает?
Зачем в серво опер на полевиках, подороже?
К реально малошумящим транзисторам Вы ставите 470 Ом резистор в обратную связь.
Что дает в 3 раза больше шума чем активный элемент.
 Потрачено.
EDIT: Прежде чем творить что-то новое, посмотрите на существующее.
Был известный дизайнер, любитель полевиков. Найдите и прочитайте.

Posted
3 часа назад, Андрей63 сказал:

А зачем в источнике тока четыре транзистора в параллель ZTX851?Или помощней не нашлось.

странный вопрос... 4 транзистора в источнике тока это как один Q16 умноженный на 4 что создаёт условие когда ток выходного драйвера соответствует сумме токов входного дифкаскада. Можно поставить один транзистор с вчетверо большим током и убить принцип масштабирования и как следствие ухудшить общую термостабильность и отвязку от шумов питания!

Posted
14 минут назад, BAA сказал:

Вы серьёзно? Симулятор - это хорошо! (Из песни)
Выходной буфер прилагается, надо понимать?
4 транзистора для изменения масштаба тока. Хорошо в интегральнике, где резисторы дороги.
Зачем вам дифкаскад? Чтоб потом серво поставить?
Зачем 10 кОм нагрузки. Разумный ток, как показывает мировой опыт, порядка 5мА.
Зачем малошумящий полевой транзистор в источнике тока?
Токовой опоры достаточно одной.
Зачем серво через питание работает?
Зачем в серво опер на полевиках, подороже?
К реально малошумящим транзисторам Вы ставите 470 Ом резистор в обратную связь.
Что дает в 3 раза больше шума чем активный элемент.
 Потрачено.

1. Выходной буфер прилагается по желанию.

2:Серво ставить никто не заставляет, а дифкаскад и обеспечивает высокую стабильность без онного! Ток дифкаскада выбирается в соответствии с типом J-fet-ов, я ставил 2sk389.

3. Полевой транзистор в источнике тока меняйте на CRD-диод если вам удобней, но тогда пропадёт возможность оперативной регулировки этого тока.

4. 470 Ом поставил исходя из удобного соотношения номиналов цепи RIAA-коррекции и коэффициента передачи, ставьте какой хотите, я показал идею схемы с вертикальной топологией балансировки и масштабирования токов в отличие от известной миру горизонтальной как не буду говорить у кого...

Posted
7 hours ago, konstantin72 said:

470 Ом поставил исходя из удобного соотношения

Сие уменьщает сигнал - шум на 9 dB.
Относительно остального - как Вам угодно. Хотя нет


Posted
4 часа назад, BAA сказал:

Сие уменьщает сигнал - шум на 9 dB.
Относительно остального - как Вам угодно. Хотя нет


Ну да, симметричная All-Fet топология с квадратным вторым каскадом с ООС. Ничего необычного.

Я-же в ответ покажу свой вариант однокаскадной топологии без ООС:






prAmp1.pdf

  • Like (+1) 2
Posted
3 minutes ago, konstantin72 said:

Я-же в ответ покажу свой вариант однокаскадной топологии без ООС:

Спасибо, достаточно. Более чем достаточно. Жаль.

Posted
1 час назад, Андрей63 сказал:

А где 2SK216 берёте, мои попытки купить сие транзисторы окончились неудачей.

213,215,216 можно найти с разборок, я выпаивал з High End-ного ЦАПа- CLACCE, они там явно лишние были :) Можно купить на Али и Ebay надо знать где, но оригинальные новые дофига стоят, а с разборок вполне нормальные цены, правда 99% подделка...

Posted
10 минут назад, konstantin72 сказал:

правда 99% подделка...

Вот именно, надоело деньги тратить впустую, правда теперь уже не нужны , нашёл другой вариант.

Posted
34 минуты назад, Андрей63 сказал:

Вот именно, надоело деньги тратить впустую, правда теперь уже не нужны , нашёл другой вариант.

другой вариант в место денег? :smile-03:

Posted
10 минут назад, konstantin72 сказал:

другой вариант в место денег? :smile-03:

Другой тип полевиков, для той цели к которой стремлюсь. Если всё получиться , обязательно на этом форуме опубликую.

  • Like (+1) 1
Posted
5 минут назад, Андрей63 сказал:

Другой тип полевиков, для той цели к которой стремлюсь. Если всё получиться , обязательно на этом форуме опубликую.

если для мощного буфера, то из доступных оптимален IRF610/9610, А из советских латералов 2П901А либо 2П902А

Posted
В 06.10.2023 в 00:14, konstantin72 сказал:

В результате получается очень высокий коэффициент подавления пульсаций питания!

О каких цифрах идет речь. У меня с стандартными моделями получилось -60дБ.

Posted

А такая вычурная схемотехника чем оправдана ? . Я стараюсь избавляться от каждого лишнего резистора , не говоря о ПП, потому как слышно их пагубное влияние . я не сомневаюсь что звук проходить у этой схемы  будет . У меня такие  схемотехнические нагрузы  напомнили  схемотехнику маг. электроник  003-004 . После того как выкусишь половину из того что там наколбасили в звуковом тракте . они начинали звучать более менее .

  • Like (+1) 3
Posted
23 часа назад, юрий робертович сказал:

Года два, примерно такая, и спарки транзисторов 2sk3200 kta1268 лежат, достану и взад, ну не люблю я транзюки, лампа круче

Схемка не очень. Пусть еще пару лет полежит.:smile-03:

Posted
1 час назад, юрий робертович сказал:

Пока лежит, схема как раз нормальная, подкорректирую чуть

Нет там ничего нормального, если только что бы потом говорить:

В 10.10.2023 в 16:04, юрий робертович сказал:

ну не люблю я транзюки, лампа круче

 :smile-03:

Posted
5 minutes ago, Xрюн222 said:

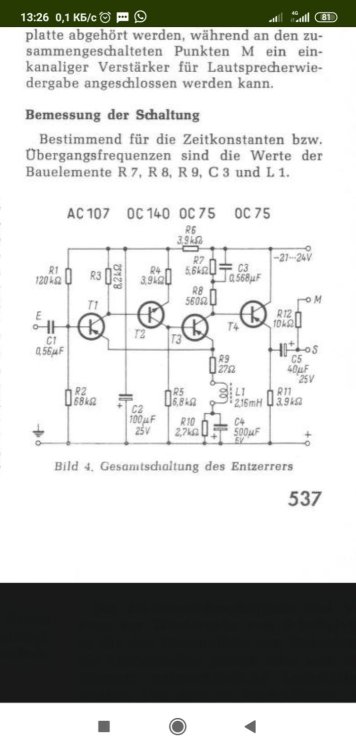

Три года взад вот такую и больше ничего не надо с тех пор :smile-14:


Эво оно как! С дросселями, электролитами и двумя повторителями! Нельзя говорили...
