konstantin72

R27 задаёт ток зарядки C8 и амплитуду вольтодобавки напряжением стабилитрона D12 относительно положительной шины

Не совсем понял про обратные диоды... D7, D8, D11, D12- это схема вольтодобавки для положительного плеча драйвера выходной ступени N-канальных ьосфетов

N-amp.pdf

VD5 не имеет отношения к нагрузке и является развязывающим элементом для схемы вольтодобавки на R44, VD2,C10, VD3,VD4. C12 и C13 это банки питания и ток через нагрузку поступает на них как у всех относительно общего провода Мультисим вроде как бесплатный в последних версиях. Я специально продублировал в виде картинки и Splan7

Решил заново переосмыслить идею усилителя Никитина CREEK4330. Вот что получилось: Усилитель напряжения моей генерации, а в выходную ступень добавил защиты и вольтодобавку, ну и закоскодил VT10 - VT11 транзистором VT14, собственно как сам автор и предлагал сделать N-amp-схема.zip

Да, цифры кни не относятся к музыке (в разумных пределах), а вот параметры устойчивости и влияние шумов питания считаю очень даже полезными! Все свои творения слушаю не только я сам, есть исключения :) В основном признание получили усилители мощности и пред, а эта схема пока на стадии симулятора, но jfe2140 уже куплены

прощу прощения за безООСный вариант, перепутал пост с другим... В этом варианте в симуляторе все нули в измерителе искажений! Ответ по принципу работы написал (долго сочинял поэму) Точность симуляции посмотрите сами в MultiSim, я не очень разбираюсь в этом... Коэффициент подавления измерял подавая 1kHz амплитудой 1V в землю питания и при закороченном входе смотрел единицы милливольт на выходе...

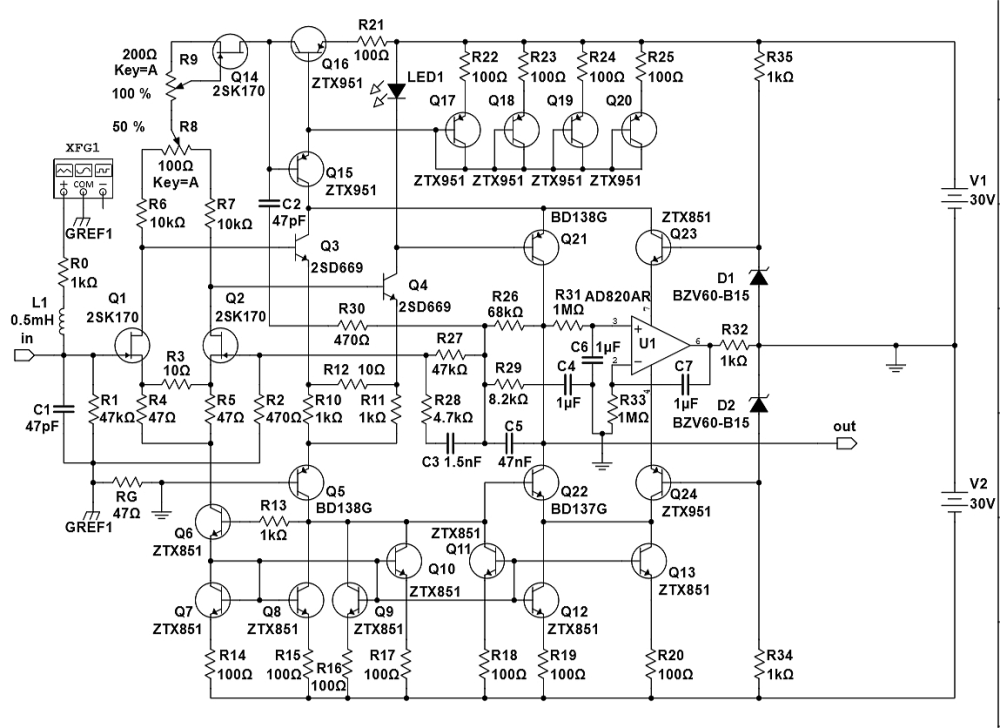

Да я и сам не гуру в математических выкладках! Проектирую схемы как чувствую! :) Идея данной топологии - сделать безкаскодный дифф-вход с резистивной нагрузкой стоков, где точка опоры следующего каскада не анодная шина питания, а земля -Q5- R10...R12. Сумма этих токов (вертикальная ветка второго дифкаскада) отражается в зеркале на Q8...Q11-Q7 с коэффициентом 4:1, где 1=3,7mA и это ток первого дифкаскада, который задаётся и масштабируется единственным элементом Q14, он же делает отвязку от шины питания. Q12.Q13 в выходной драйвер подаёт 2Х3,7mA, а Q22 является каскодом к этому току и его база может быть подключена к отдельному выделенному потенциалу. Q23,Q24 добавляет ток ошибки с сервоинтегратора на U1. Q16-Q17...Q20 отражает единичный ток входного дифкаскада с коэфициентим 1:4, где 4 в свою очередь автоматически делится на два тока по два исходя из уравнения ранее описанных пропорций. Получается что двойной ток Q21 и сумма токов Q3.Q4 и есть эти 4 тока каскодного выходного каскада с общей базой Q21. Опять-же, все эти пропорции автоматически масштабируются одним единственным элементом -Q14!

так это-же примерно-стандартная RIAA цепь коррекции...

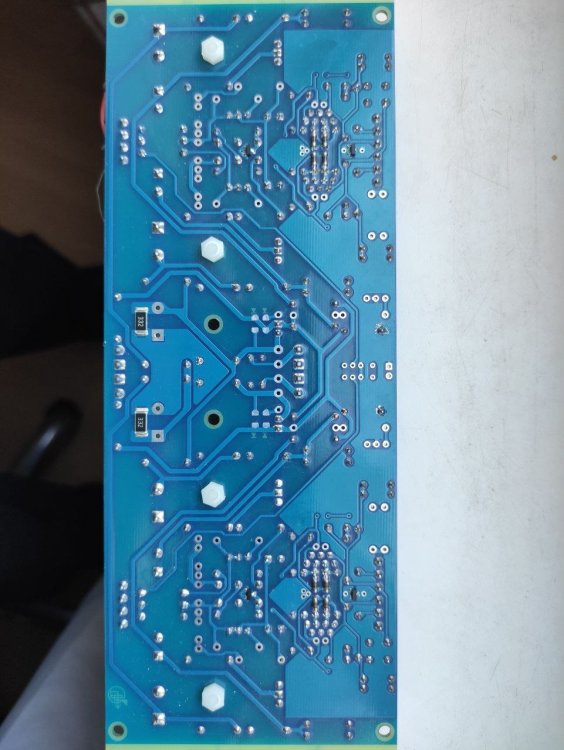

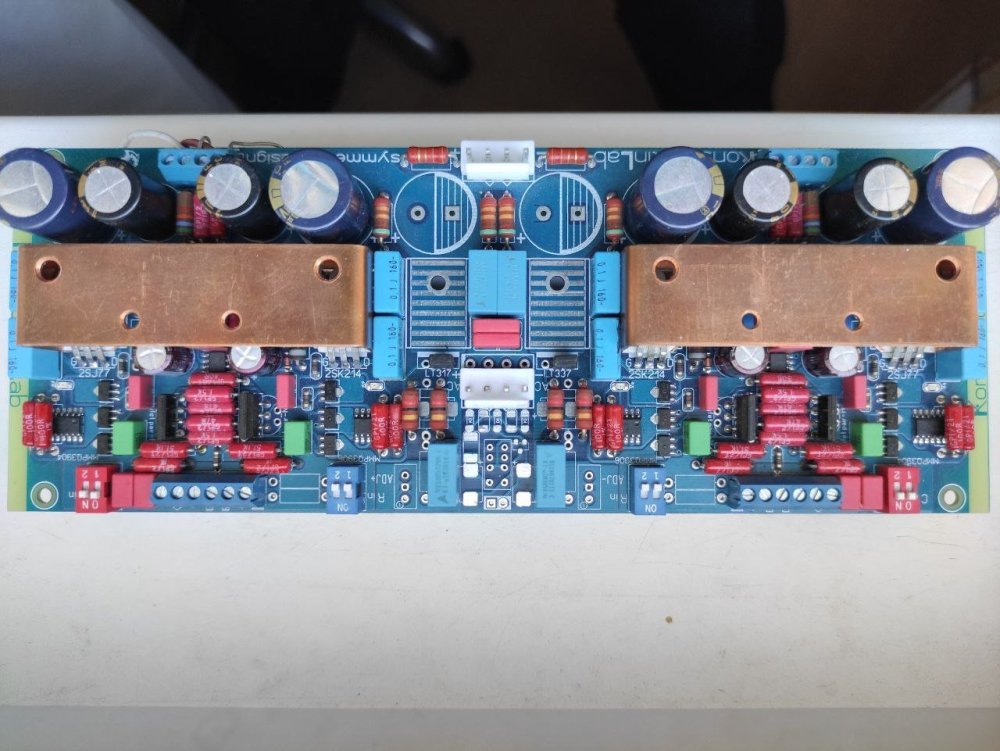

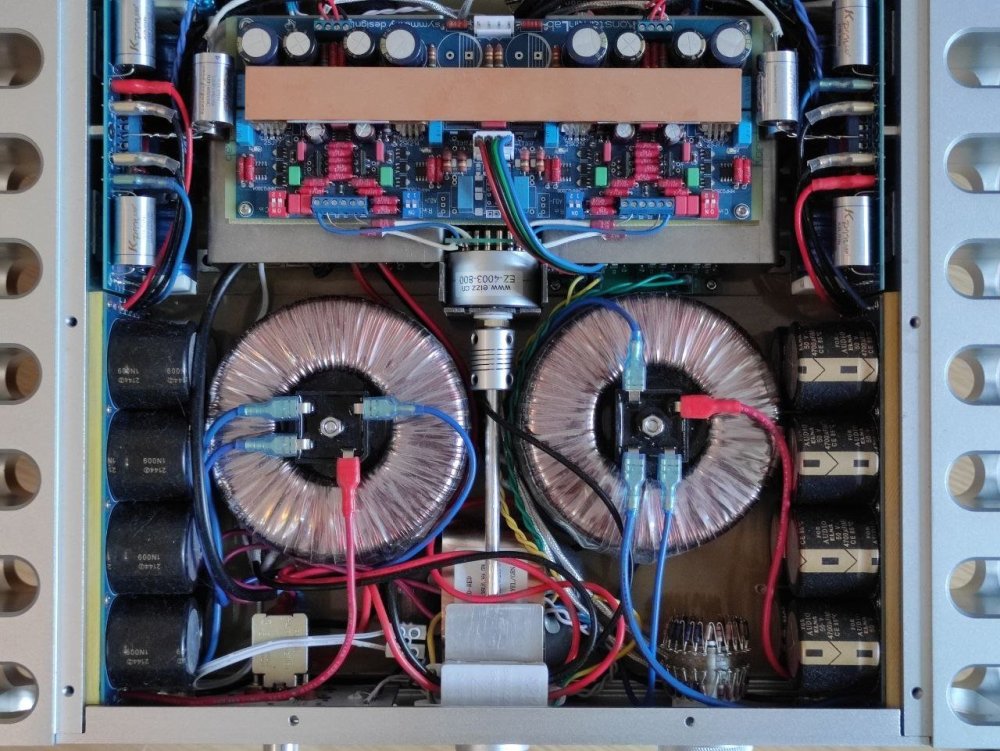

"Вычурность схемотехники" оправдана минимально необходимым количеством элементов. Эта безООС-ная топология симулирует 0,003% искажений, Вы много других примеров видели транзисторных без ООС? В железе сделал три версии, одна без выходного буфера и интегратора и две на данных платах, та что на фото- с не запаянным стабом, он там внешний параллельного типа, а не на LT317A-LT337A как на плате

Стандартные модели из моей схемы в Малтисиме? -60dB вы как замеряли?

Хочу поделиться схемой и конструктивом аналогового блока защиты, управления питанием и индикацией для УМЗЧ. Вот и возникла идея сделать всю логику на аналоговых таймерах LM556-LM555. Схема получилась не самой простой местами непонятной для мультисим-симулятора, хотя по-кускам всё отрабатыват! U5A и U5B оптроны-датчики клиппинга-перегрузки по напряжению, они подкорачивают на землю триггерные входы таймера U1 и на выходе образуется сигнал логической единицы длительностью хорошо заметной для глаза свечением LED1 и LED2, иначе короткие импульсы перегруза не будут явно заметны. На таймерах U3 реализован формирователь импульса сброса-выключения если импульсы перегрузки любого канала через D4 будут систематическими, то есть с частотой выше постоянной времени R17-C10. На таймере U2B сделан делитель на 2, это кнопка "ON/OFF power", она через ключ Q1 управляет релюхой подачи сетевого питания 220V. U2A нужен для формирования импульса задержки для сигнального реле и для плавного включения тока покоя выходного каскада усилителя (нога 5 U2A). Так как защита и включение-выключение усилителя происходит через релюху по сети, а выход на акустику идёт напрямую нужна и сигнальная релюха, иначе выключение питания при наличие музыкального сигнала на входе будет сопровождаться неприятным затухающим хрюком. Так-же сдвоенный красно-синий светодиод с общим катодом "on-off" визуально покажет эту самую задержку. Детектор постоянки на выходе усилителя реализован на доработанной схеме А.Котова, элементы D7,R16,C13 формируют сброс для того чтобы при появлении дежурного питания 12 Вольт сетевая релюха всегда была выключена. Таймер U4 формирует импульс примерно 1сек для буззера LS1. Он подаёт сигнал когда появилось дежурное питание и когда произошёл сброс питания в результате длительной перегрузки. Если весь этот огород показался слишком громоздким привожу фотографии платы в сборе с регулятором громкости. Собственно сама схема защиты занимает менее 80Х20 мм вдоль края фигурной платы. Электронная кнопка включения-выключения также расположена на плате, а физическая кнопка это двухцветный светодиод на металлической пружинной пластине что является креплением и экраном потенциометра громкости! блок защиты и индикации.zip

если для мощного буфера, то из доступных оптимален IRF610/9610, А из советских латералов 2П901А либо 2П902А

другой вариант в место денег?

213,215,216 можно найти с разборок, я выпаивал з High End-ного ЦАПа- CLACCE, они там явно лишние были :) Можно купить на Али и Ebay надо знать где, но оригинальные новые дофига стоят, а с разборок вполне нормальные цены, правда 99% подделка...

я сделал дополнительную термо-ООС за счёт D1 и D2 дабы избежать перегрева моего небольшого корпуса усилителя

Ну да, симметричная All-Fet топология с квадратным вторым каскадом с ООС. Ничего необычного. Я-же в ответ покажу свой вариант однокаскадной топологии без ООС: prAmp1.pdf

ну это совсем другая ортодоксальная схема! Я-же делюсь тем что сделал сам и больше никто до меня!

а вы купите два номинала, 0,22 и 0,11! Мне дешевле купить один лот японских резисторов чем два!

Да, схема конечно известная, но это супер-А из АБ. Я тоже разрабатывал свою версию этого решения только не за счёт дополнительных цепей смещения, а за счёт замены обычного генератора напряжения смещения "умным" двуполюсником у которого проводимость изменяется исходя из значений падения на эмиттерных резисторов и обеспечивает режим Non switching

Да, вы всё верно написали, 10 ВАтт мощности на моих 8-Омных Фокалах сейчас, но вы указали методику установки тока для классического JLC, а моя версия "доигрывает" этот ток покоя с коэффиициентом 2 что уменьшает требование к площади радиаторов! А меньшая выходная амплитуда чем та что получилась у вас обусловлена свойствами латералов, а точнее низкой их крутизной по сравнению с V-FET-ами, Но мы-же аудиофилы и нам пофиг на КПД! :)

1. Выходной буфер прилагается по желанию. 2:Серво ставить никто не заставляет, а дифкаскад и обеспечивает высокую стабильность без онного! Ток дифкаскада выбирается в соответствии с типом J-fet-ов, я ставил 2sk389. 3. Полевой транзистор в источнике тока меняйте на CRD-диод если вам удобней, но тогда пропадёт возможность оперативной регулировки этого тока. 4. 470 Ом поставил исходя из удобного соотношения номиналов цепи RIAA-коррекции и коэффициента передачи, ставьте какой хотите, я показал идею схемы с вертикальной топологией балансировки и масштабирования токов в отличие от известной миру горизонтальной как не буду говорить у кого...

странный вопрос... 4 транзистора в источнике тока это как один Q16 умноженный на 4 что создаёт условие когда ток выходного драйвера соответствует сумме токов входного дифкаскада. Можно поставить один транзистор с вчетверо большим током и убить принцип масштабирования и как следствие ухудшить общую термостабильность и отвязку от шумов питания!

Ну в этом и есть суть моего изобретения! Я выложил модель в симуляторе, уберите обратную связь по току нагрузки и получится обычный классический А-класс, а у меня ток покоя удваивается в момент максимальной загрузки а мощность утраивается! Эти "чудеса" подтвердились в железе! Этим и объясняются небольшие размеры этого "железа"! А теперь подробно: Q4,Q5,Q6,Q7 это разновидность токового зеркала Уилсона где Q4 это повторитель для тока баз Q5-Q6, а Q7-я заменил на J-fet по сравнению с классической схемой, этот транзистор нужно подобрать по Ugs=0V. Q9 - обычная токовая нагрузка для латерала Q10, но его ток пропорционален току нагрузки за счёт подключения R22 к R23-R24 и это в свою очередь приводит к модуляции напряжения на истоковом R18, который задаёт режим по току покоя. А RP3 определяет оперативную величину этого тока. R15, R16 является делителем ООС по переменному току, а за счёт R14-C7 создаётся 100% ООС по постоянному что даёт возможность питать усилитель двухполярным источником без ухода постоянки за пределы единиц mV. C15, C14 не являются нужными для схемы, но без них происходит генерация на частоте порядка 70mHz в пределах 100mV непосредственно между параллельно включенными выходными транзисторами. Происходит это только в том случае если резисторы R23...R28 не сделаны по технологии Теслы и имеют витки намотки! Происходит их взаимодействие между собой, я решил их не менять на безиндуктивные, а зашунтировать советской зелёной керамикой непосредственно между ногами транзисторов снизу платы. Вроде всё объяснил, спрашивайте что непонятно!

Хочу предложить вашему вниманию свою схему RIAA-корректора с вертикальной топологией балансировки сумм токов первого и второго дифкаскадов усиления. В результате получается очень высокий коэффициент подавления пульсаций питания! Параллельные транзисторы в токовых зеркалах обеспечивают желаемый коэффициент масштабирования токов, я сделал I-4I-2I, но возможны и другие комбинации. В симуляторе при 5mV на входе и 1V на выходе измеритель искажений после "прогрева" выдаёт после запятой все нули! На ОУ выполнен балансный интегратор по шинам питания, в принципе его можно и не использовать если будет разделительный конденсатор на выходе. ------------------------------------ RIAA amp-cor.zipRIAA amp-cor.pdf
