Коллеги, подскажите, пож, оптимальный потенциал 2й сетки 6п1п по минимуму искажений при 250В на аноде и Zнагр.=5K. Тоже задумал компактного Смита 6н2п/6п1п для компа. Если выйдет, что дельное отпишусь по результату.

  • 1 month later...
  • Replies 733
  • Created
  • Last Reply

Top Posters In This Topic

Posted

Друзья, подскажите, трансформаторы от Ригонды можно использовать в схеме из первого сообщения, да в принципе вообще? Либо это зло и надо поставить более качественные изделия?

Posted

РР трансформаторы от Ригонды и в принципе, и вообще - могут быть использованы в исходной схеме. Причём, даже более успешно, чем в собственно Ригонде... При появлении более качественных изделий не возбраняется,конечно, поставить и их.

  • 5 months later...
Posted

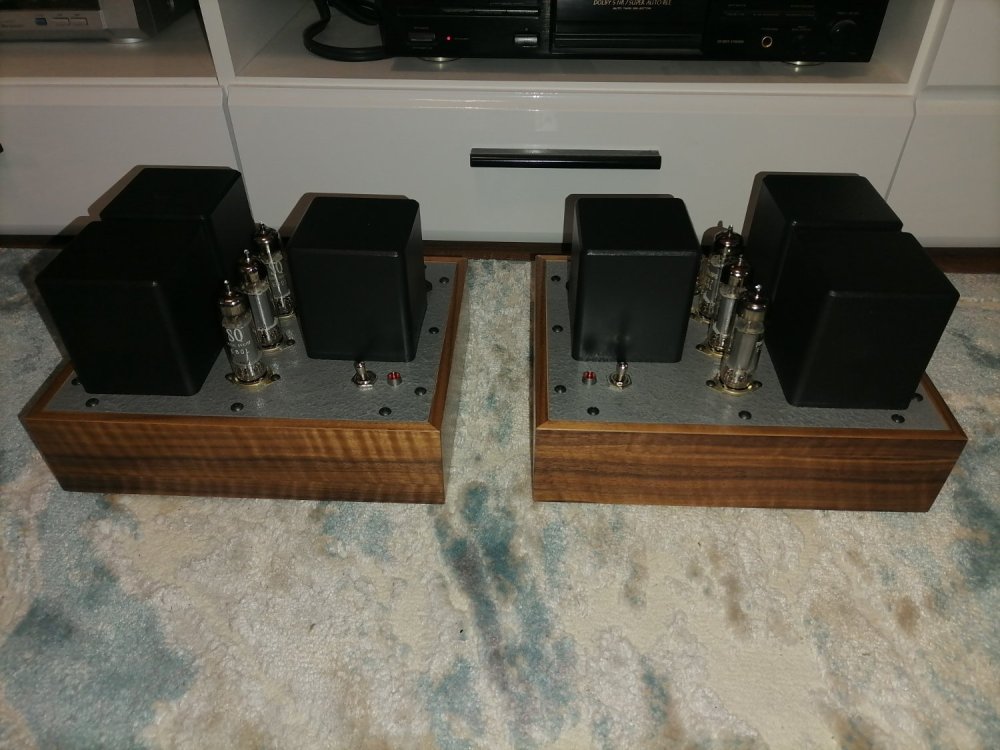

Хочу продолжить тему компактных усилителей. Мои свежие РР моноблоки:

В данный момент все лампы Е80L. Но можно ставить ЕL84, EL821, EL822, 6CH6. Все в триодном включении. Одна в предкаскаде, пара на выходе.


  • Like (+1) 3
  • Cool (+1) 2
Posted
1 час назад, ВКН сказал:

Хочу продолжить тему компактных усилителей. Мои свежие РР моноблоки:

В данный момент все лампы Е80L. Но можно ставить ЕL84, EL821, EL822, 6CH6. Все в триодном включении. Одна в предкаскаде, пара на выходе.


Константин, приветствую! Какая мощность/чувствительность у концов получилась? Крепежные болтики на шасси я бы светлые выбрал, но тут на вкус и цвет...

  • 2 months later...
Posted

Возвращаясь к теме компактных. В старом журнале нашлась секретная схема - "3 в 1". Точнее,сказал бы  - 3 канала в 2х 6ф3п. :shock:


Posted
В 10.02.2024 в 18:42, Комелев Константин сказал:

Джинсы на измерительном стенде покорили, наш человек, сразу видно!

Не ожидал на данном портале увидеть свое творение, был мой 2 усилитель собранный в металле, по итогу по данной схеме собрал еще 2 таких, только в меньших по размеру корпусах, нынешние усилители вовсе выходят супер компактные, по сравнению с этим)







  • Like (+1) 5
  • Thanks (+1) 1
  • Smile 1
Posted
18 часов назад, Xрюн222 сказал:

Возвращаясь к теме компактных. В старом журнале нашлась секретная схема - "3 в 1". Точнее,сказал бы  - 3 канала в 2х 6ф3п. :shock:


Никита, приветствую))) потихоньку "строгаю" по подобной схеме чистый мощник, на 6C5G+AL4 в пентоде, подскажи, есть ли смысл вводить ООС как в данной схеме? так то не планировал, но увидел "лимон" и засомневался)))



WhatsApp Image 2025-01-25 at 16.42.52.jpeg

  • Like (+1) 1
Posted

Но я вижу места под 4 шт ал4 и 4 шт 6с5, верно? То есть по паре того и того на канал? Думаю, ОС не является обязательной. При соотв. режимах  схемы.

Posted

А тут-то, в желтенькой схемке, 2 (две) 6ф3п на  от 2 до 3 каналов стерео (сателлиты небольшие + центр с басовиком). 2 канала SE (L/R) + 1 канал РР (центр НЧ), и все это 2 лампы + 2 выходника, один побольше/один поменьше либо 2 однотипных.

Posted
18 минут назад, Xрюн222 сказал:

тут-то

Болел всякими фантомными схемами, но что- то всегда останавливало.

Posted
26 минут назад, Xрюн222 сказал:

А тут-то, в желтенькой схемке, 2 (две) 6ф3п на  от 2 до 3 каналов стерео (сателлиты небольшие + центр с басовиком). 2 канала SE (L/R) + 1 канал РР (центр НЧ), и все это 2 лампы + 2 выходника, один побольше/один поменьше либо 2 однотипных.

уж шибко заморочено))) голосую за простые пути)))

Posted
7 минут назад, Stan Marsh сказал:

Болел всякими фантомными схемами, но что- то всегда останавливало.

Да она не такая уж и фантомная как на первый взгляд... Не фантомнее винила, записанного по системе горизонталь/вертикаль. :)

Posted
3 минуты назад, Drakon сказал:

уж шибко заморочено))) голосую за простые пути)))

Да по сути - два канала "усилителя Манакова на 6ф3п"... Или усилителя от Борисова В.Г.  или Л. Цыгановой... Лишь, как выразился А.С.Попов в фильме про него - "...добавили реостатЪ!!!" (С)...

Posted

ТР1 и ТР2 что в исходной, что в последней - судя по всему вообще одинаковые. Усложненное все до них, правда, там наверняка можно лишнее убрать без ущерба.

Posted

Жёлтая схема, если честно, манит больше.

Помнится, на просторах интернета бродила картинка с одним(!) ТВЗ для обоих каналов. Но ноу-хау, видимо, сложилось в фигу. А так бы хотелось!:smile-11:
