Относительно симуляторов. Пришлось пользовать PSpice с момента появления 1 Вэ Эм Рэ Сэ АТ, как говорили в зомбоящике тех самых годов. Крайне правильная вещь для проверки работоспособности той или иной топологии и/или подбора параметров. Достаточно давно перестал пользовать модели ключей и/или транзисторов, максимум диоды. Всякие симуляции искажений в схемах с десятками биполярных транзисторов вызывают то, что вызывают. Особенно в микрокапах и иже с ними. PSpice и LTSpice все остальные от лукавого.

  • Replies 820
  • Created
  • Last Reply

Top Posters In This Topic

Posted
4 часа назад, alss сказал:

Ток половинок 6Н6П по 30 мА, настраивается катодным резистором.
Чтобы не отходить (почти) от начальных условий, вариант с 6Н1П на 4 Вт 1% с чуть худшим спектром


Здесь будет перебор по рассевающей мощности одной лампой 6Н6П. Быстро кони двинет

Posted
4 часа назад, Климентий сказал:

Могу научить... Есть опыт... И софт...

Хочу поучаствовать в качестве ученика.

  • Like (+1) 1
Posted
28 минут назад, CHEL_EV сказал:

Вот этот селф мне нравится очень. Чётко сработано. Примного благодарен. Извините не знаю Вашего имени

Русланом зовут, будем знакомы ) Тут надо подправить. На схеме (440-208)*0.04375=10Вт рассеивает балон 6н6п, при максимально допустимых 9.6Вт (4.8Вт на триод). Надо немного увеличить катодную нагрузку и задать Ea ваше, т.е. 454Вольта + добавить резистор  - имитирующий акт.сопр первички трансформатора, т.к. Raa высокий, а будущий усь компактный, то оно должно быть значительным, думается 300-400Ом на оба плеча точно. Адаптирую.

Posted

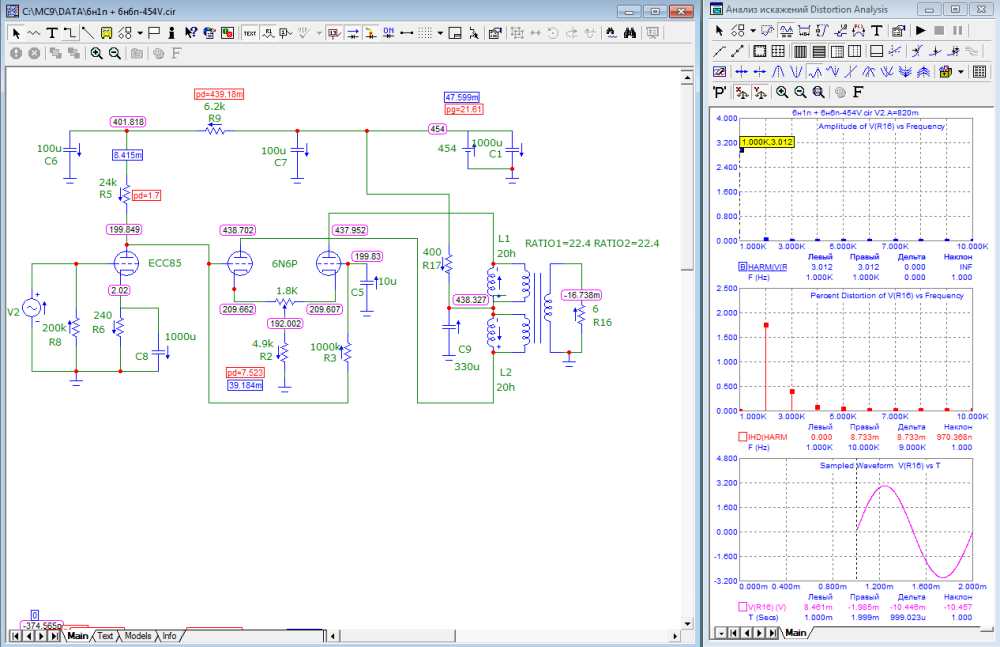

Вот чуть измененная схема, каждый триод 6н6п рассеивает чуть менее 4.5Вт, т.е. в пределах допустимого, можно увеличить Rk до 5-5.1кОм (4.4-4.3Вт). При входных 0.82В, на выходе 3В, Y2=1.75%, Y3=0.4%. Надо не забыть про BIAS вольт на 30-40 для 6н6п, т.к. предельное напряжение катод-подогреватель у неё 200В!


  • Like (+1) 1
Posted
4 часа назад, Dolboyacher сказал:

Упс, тогда особо не разбежишься. Смотрим: после дроселя и учитывая падение напряжения на акт.сопре выходного тр-ра, предположим на аноде 6н6п  = 445В, тогда (445-188)*0.0375 = 10Вт :smile-60: АЙЯЙ!

Она и 12 ватт держит, не уходит в разнос. Меняй раз в год и всё. Лампа не дифицит. Но усилок, да, получается очень горячий

Posted
22 минуты назад, CHEL_EV сказал:

Она и 12 ватт держит, не уходит в разнос. Меняй раз в год и всё. Лампа не дифицит. Но усилок, да, получается очень горячий

Горячий он еще будет из-за катодного резистора, который рассеивает с десяток и более Ватт. А так, можно вообще какую-нить 6н6п-ЕВ или 6н6п-И поставить, первых у меня нет, а вот вторые, импульсные с повышенной производительностью катодов мне понравились. Можно комбинированное пассивно\активное охлаждение предусмотреть, это облегчит им жизнь в околопредельных режимах, правда, компактность немного пострадает :)

Posted
6 часов назад, Rezvoy сказал:

Особенно без ООС.

Подозреваю что у селфа выходное сопротивление выше чем у классического PP..

Posted

В двухтактном усилителе имеет значение порядок подключения первичной обмотки выходного трансформатора (начало и конец обмотки)?

Posted
В 27.07.2023 в 13:13, Valery 777 сказал:

В двухтактном усилителе имеет значение порядок подключения первичной обмотки выходного трансформатора (начало и конец обмотки)?

У торов да, оба анода надо подальше от начала намотки.

-------------------------

Кстати, однокаскадное 6п15п с Еа=115В сколько выдаст выхода?


Posted

Моделирование с лампой SV83 при входной амплитуде 5 В дает 300 мВт 0,8% при второй чуть больше третьей на 4 Ом со страшным трансформатором ТВН-3 (15 Гн 375 Ом, 2600/93, 0,7 Ом), но со вторичной в качестве катодной + 22 Ом.

  • Like (+1) 1
Posted
9 hours ago, Карта said:

Кстати, однокаскадное 6п15п с Еа=115В сколько выдаст выхода?

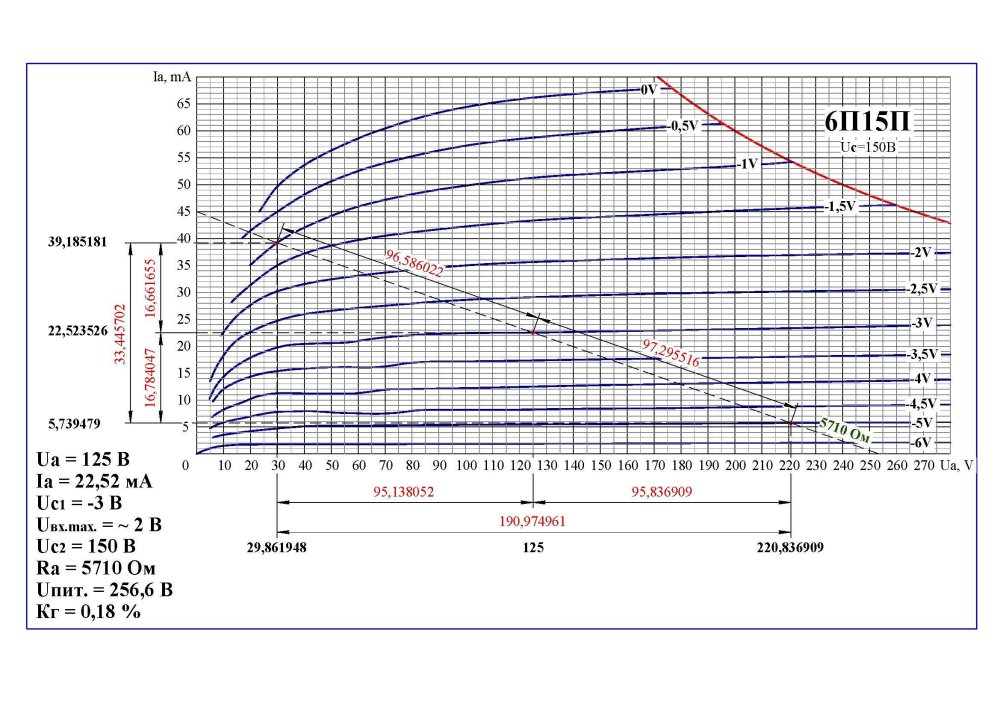

115В не маловато, вольт или 2 максимум на входе, вольт 30, пусть даже 50 амплитуды переменного на первичке.249.png.203bd2053d1bfd2d6bd346970d127ab0.png

  • Like (+1) 1
Posted

Про Еа=250В понятно. И режимы ЮМ где-то выписаны.

Приколу для хотелось уложиться в два анодных импульсника:

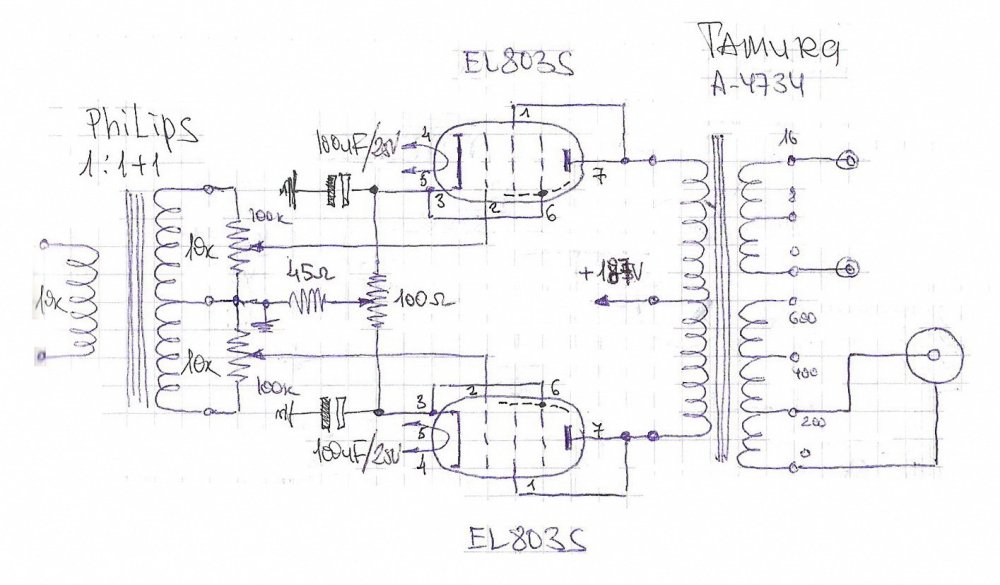

Да, и динамик сумасшедший, 95 дБ (по-китайски 99) и до 24 кГц.

PS. Мнится, что поллитры (0.35 ватт) мало ему будет. Сейчас подключен Т-кл. ТА2020, хоть и по минимуму.

И вообще, некая лакуна... (6ф3п в триоде не надо) - покемон ватта на два не припоминается. Хотя... покемон 6ф3п штатно - 2.5 ватта.

Posted
4 часа назад, Сергей Ал. сказал:

Немного линейнее:


Единственное усиление в этом режиме поменьше. Первым режимом я раскачивал 6С41С, второй, где току побольше, подойдёт и для половинки 6С33С пожалуй :ab:
