Фазировка радиоаппаратуры при подключении в сеть 230В.

[Stan Marsh]

1 минуту назад, Ollleg сказал:

Всё во всех темах работает и никогда не глючил.

Рад за тебя, но меня это мало утешает.

Ладно, не в этой теме. Перенеси в соответствующую.

[Андрей63]

35 минут назад, Андрей63 сказал:

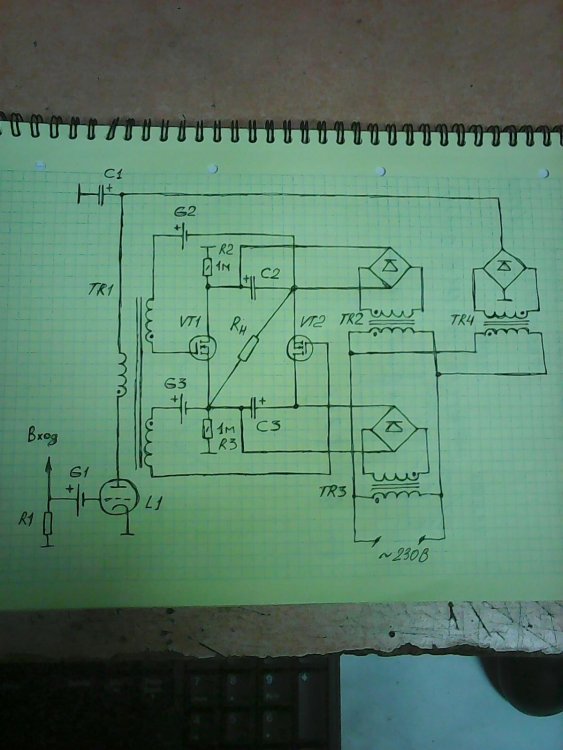

 Нарисовал специально упрощённую схему усилителя , все трансформаторы питания по плечам и по каналам раздельные,  кроме драйверного ,  он общий, накальный не в счёт, для компенсации сетевых помех в выходном каскаде вторичные   обмотки включены противофазно. Здесь относительно начала  вторичной  обмотки сетевого трансформатора TR4 драйвера мерить?

Неправильно нарисовал, резистор R3 надо на плюс  С3, без них при полной гальванической развязки при касании корпуса возникает наводка на выходе .

[Shef]

39 minutes ago, Ollleg said:

Оснащен линейным датчиком фазы, который может правильно соответствовать полярности источника питания.

Я не пытаюсь вас на чём-то подловить.. мне за ненадобностью. Но вам для информации: слово "полярность" применимо к переменному току точно также как прочая эзотерика. Эта цитата - ахинея, с технической точки зрения.

"Правильная фазировка" более корректно. Фазировка работает в том плане, что схемотехнически, из-за такой неразберихи в японском королевстве, на металлический корпус аппарата, через общий аудио, может попасть фаза с какого-то другого компонента системы.

Я у какого-то фаната Лаксманов прочитал более толковое объяснение: если эта "неправильная фаза" попадёт таким образом на относительно маломощное устройство, то всего лишь уничтожит предохранитель в нём на 1-2А. А вот если предохранитель на 10А (как в аппарате на фото) а то и на 15А, вот тут может возникнуть смертный случай и судебные проблемы у производителя. Первопричиной появления датчика фазы была электробезопасность.

Ollieg, что я "не увидел"? я сделал скриншот.. Удивительно, но вот сейчас возможности редактирования появились.. откуда ни возьмись.



[Admin]

11 минут назад, Shef сказал:

Я не пытаюсь вас на чём-то подловить.. мне за ненадобностью. Но вам для информации: слово "полярность" применимо к переменному току точно также как прочая эзотерика. Эта цитата - ахинея, с технической точки зрения.

Это уже к переводу с японского, не ко мне.

12 минут назад, Shef сказал:

на металлический корпус аппарата, через общий аудио, может попасть фаза с какого-то другого компонента системы.

Я у какого-то фаната Лаксманов прочитал более толковое объяснение: если эта "неправильная фаза" попадёт таким образом на относительно маломощное устройство, то всего лишь уничтожит предохранитель в нём на 1-2А. А вот если предохранитель на 10А (как в аппарате на фото) а то и на 15А, вот тут может возникнуть смертный случай и судебные проблемы у производителя. Первопричиной появления датчика фазы была электробезопасность.

Что за неправильная фаза? Куда и что попадёт???

Ахинея какая то. Я ещё понимаю, когда в дэтстве всё заземлил на батарею отопления и у меня тюнер выгорил во время работ электриков в подвале дома, но здесь.....Откуда фаза возьмётся на корпусе уся? Кто первичку  кидает на корпус? Я свой 540Й как угодно включал и подключал к нему что угодно, акромя разницы в звуке ничего не происходит и не может произойти.

Не. Не как угодно. Корпус на батарею не заземлял.

20 минут назад, Shef сказал:

Я не пытаюсь вас на чём-то подловить.. мне за ненадобностью

Понимаю, а обвинение в персонально отключенных функциях редактора, это по доброте душевной.

Ну бывает.....

[Admin]

1 час назад, Андрей63 сказал:

 Нарисовал специально упрощённую схему усилителя , все трансформаторы питания по плечам и по каналам раздельные,  кроме драйверного ,  он общий, накальный не в счёт, для компенсации сетевых помех в выходном каскаде вторичные   обмотки включены противофазно. Здесь относительно начала  вторичной  обмотки сетевого трансформатора TR4 драйвера мерить?

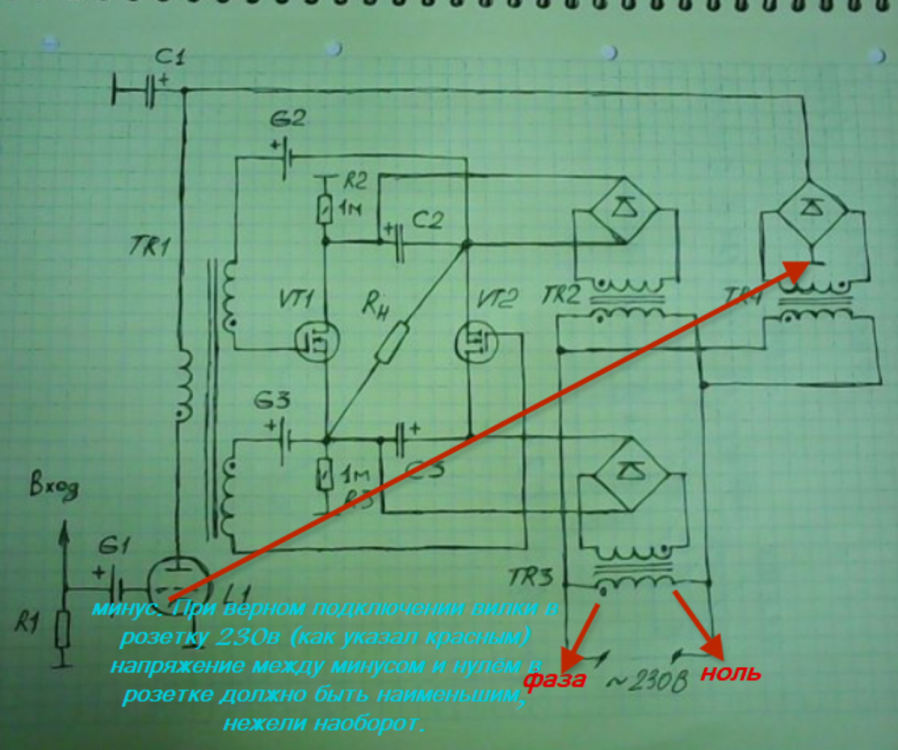

По фазировке так:





[Андрей63]

2 минуты назад, Ollleg сказал:

По фазировке так:





 Спасибо понял.

[Stan Marsh]

1 час назад, Shef сказал:

на металлический корпус аппарата, через общий аудио, может попасть фаза с какого-то другого компонента системы.

Не могу себя представить такой ситуации! Разве только при наличии у современного японца допотопного приёмника с бестрансформаторным питанием. Но откуда он возьмётся спустя полвека?

[Shef]

47 minutes ago, Ollleg said:

Это уже к переводу с японского, не ко мне.

Что за неправильная фаза? Куда и что попадёт???

Ахинея какая то. Я ещё понимаю, когда в дэтстве всё заземлил на батарею отопления и у меня тюнер выгорил во время работ электриков в подвале дома

Нет, это не "перевод с японского", это сайт "аудиобаза" какого-то энтузиаста, напихавшего туда всякой дури. Навроде нас с вами. Это НЕ лаксмановский официальный сайт, поэтому ссылки на туда каГбе.. ээ, мало ли что на заборе пишут.

Не кипятИтесь. Возможно вы не в курсе, но японСы до конСа прошлого тысячелетия пользовались массой старинных (словом "аппаратура" назвать это нельзя) э-э.. девайсов, в том числе архаичных бестрансформаторных радиоприёмников и прочего бабушкиного барахла. Тех самых, у которых вилку фазировать было неважно, т.к корпус из дерева или ээ.. как он там назывался.. э-бо-ни-та, и прочего такого. Ну вот любят они старину.. вы в курсе, что у них там довольно распостранён фетиш старых вещей?

Некоторые умники соединяли это всё аудиошнурами и.. и тут как повезЁт. Вот оттуда и берётся перефазировка, с фазой на корпус.

Амеры это быстро пресекли принудительной повсеместной заменой розеток / вилок на с разного размера штырьками, а я японцы (да и вся ЮВА) - на 20-30 лет замешкались.

Вот такое объяснение. Про электробезопасность.

Не воспринимайте всё так в свой адрес. В посте про трансформатор я всего лишь поделился со всеми камрадами ПРИМЕРОМ, как МОЖЕТ БЫТЬ исключительно продуман и сделан трансформатор специально с упором на уменьшение помех из сети. Это же и в ответ другому камраду, который утверждал там "что-то про керны" и т.д. - пожалста, вот опровержение.

Переверни вилку - аппарат, конечно, из строя не выйдет, но и как задумано работать не будет. Мой пост состоял только в этом ПРИМЕРЕ, а не в какой-либо критике.

Я разделяю лубофф к ламповому звучанию.. мамой клянусь!

[Юрий_Б]

1 час назад, Ollleg сказал:

Всё во всех темах работает и никогда не глючил.

Некоторые версии винды могут глючить, я  десятку везде у себя похерил, поставил везде Windows 7 Professional ( OS Windows OVGorskiy edition), порхает как колибри.

[Admin]

18 минут назад, Shef сказал:

Нет, это не "перевод с японского", это сайт "аудиобаза" какого-то энтузиаста, напихавшего туда всякой дури. Навроде нас с вами. Это НЕ лаксмановский официальный сайт, поэтому ссылки на туда каГбе.. ээ, мало ли что на заборе пишут.

Мануал в переводе  не документ.?

На оф. сайте?  Попробуйте мануал на 540й или 570й там найти.......

59 минут назад, Shef сказал:

в том числе архаичных бестрансформаторных радиоприёмников

Замечательный пример......



1 час назад, Shef сказал:

напихавшего туда всякой дури. Навроде нас с вами

Прошу в данном аспекте меня к себе не приравнивать.

Спасибо.

[Stan Marsh]

Ну, кое-где бытует такое мнение:

The idea is that the power transformer has the start of the primary windings closer to the core, so there is more coupling and noise if the start is connected to the hot lead.

Luxman Line Phase Sensor | diyAudio

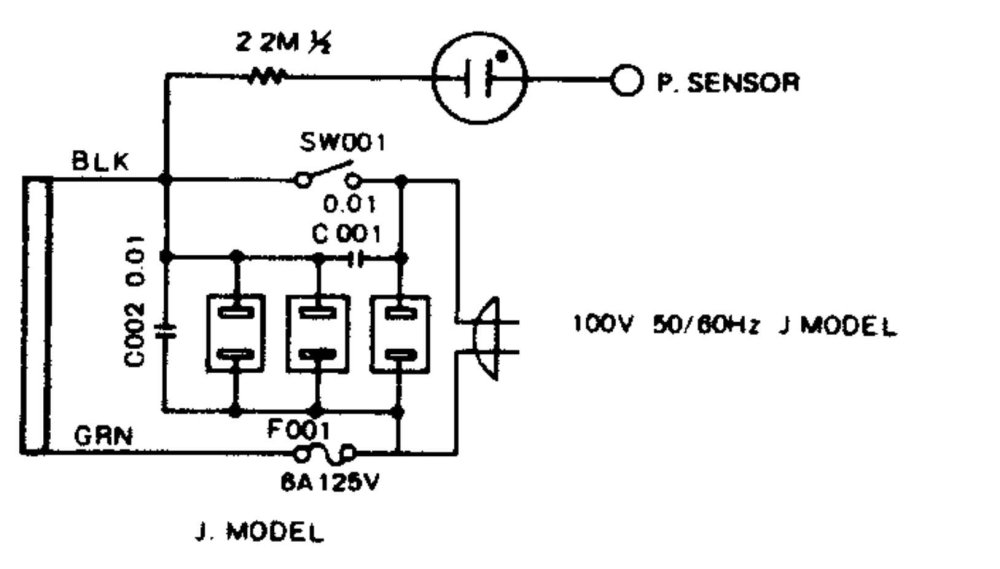

Можно было бы покопать поглубже, но лень. Картиночка тоже есть на просторах, похожая на настоящую:

[Sergio]

4 часа назад, Ollleg сказал:

Вы невнимательно читаете. Я упомянул среди прочего ноль в розетке - для России таже самая земля, в щитках часто ноль прямо на землю заземлён, у меня на площадке именно так электрики и сделали, после замены проводки. Если не в щитке, то изначально выше по "схеме" всё равно сидит на земле.





Проще уж притянуть провод от щитка на лестничной площадке - если проще, делайте так.

а проводка не трехпроводная - фаза и ноль, это стандарт для России.

И не путать заземление и зануление. - и каким боком это к фазировке имеет отношение?

Ладно, вольному воля, делайте как считаете для себя нужным и замеряйте что угодно. Не вопрос.

Ноль в розетке- это совсем не "та же земля".

Почитайте ПУЭ, будет полезно.

И не надо Никогда Ничего, что имеет гальваническую связь с источником высокого напряжения цеплять к батарее. Разберитесь в предмете и не давайте людям смертельно опасных советов,ведь мало чего малоопытный радиолюбитель подцепит к батарее, да и статью "Убийство по неосторожности" никто не отменял.

Эх, Торреса, жаль нет.

[BAA]

7 minutes ago, Sergio said:

Эх, Торреса, жаль нет.

В курсе? Что случилось?

[Stan Marsh]

2 минуты назад, BAA сказал:

Что случилось?

Час назад с ним всё было нормально.



[Admin]

27 минут назад, Sergio сказал:

Ноль в розетке- это совсем не "та же земля".

Вам фотку из щитка скинуть?

27 минут назад, Sergio сказал:

И не надо Никогда Ничего, что имеет гальваническую связь с источником высокого напряжения цеплять к батарее. Разберитесь в предмете и не давайте людям смертельно опасных советов,ведь мало чего малоопытный радиолюбитель подцепит к батарее, да и статью "Убийство по неосторожности" никто не отменял.

Вы читать не умеете? Ну перечитайте ветку и мои комментарии ещё раз, коль настолько невнимательны.

Где дано указание что то цеплять НА БАТАРЕЮ ? ПОКАЖИТЕ, процитируйте.

Я ЖДУ.

_________________________



[BAA]

Двухпроводное подключение имеет требованием, наличия двойной изоляции (обычно изолированого корпуса) и изоляции вход-выход. Я думаю в тех-же японцах, с изоляцией более чем хорошо.

[igor055]

Народ, подскажите, пожалуйста, как определить правильное подключение усилителя Luxman L 570? Там на задней панели индикатор фазировки есть, как по нему определять, когда горит - правильно? Или как? (усилитель ещё в дороге с неделю).

[Stan Marsh]

This is a sensor and indicator that checks the polarity of the power supply when the power cable is plugged into an AC outlet. After inserting the power cable into an AC outlet and touching the sensor with your finger and the indicator remains off, it is normal. If the indicator lights, reverse the insertion of the power plug into the outlet. Check the polarity of the power supply before connecting to other equipment. If the power supply is floating, such as in an apartment, the polarity may not change. In this case, either direction is fine.



При прикосновении к датчику после подключения шнура питания переменного тока полярность правильна, если индикатор остается незажженным.

[Admin]

36 минут назад, Ollleg сказал:

47 минут назад, Sergio сказал:

Ноль в розетке- это совсем не "та же земля".

Вам фотку из щитка скинуть?

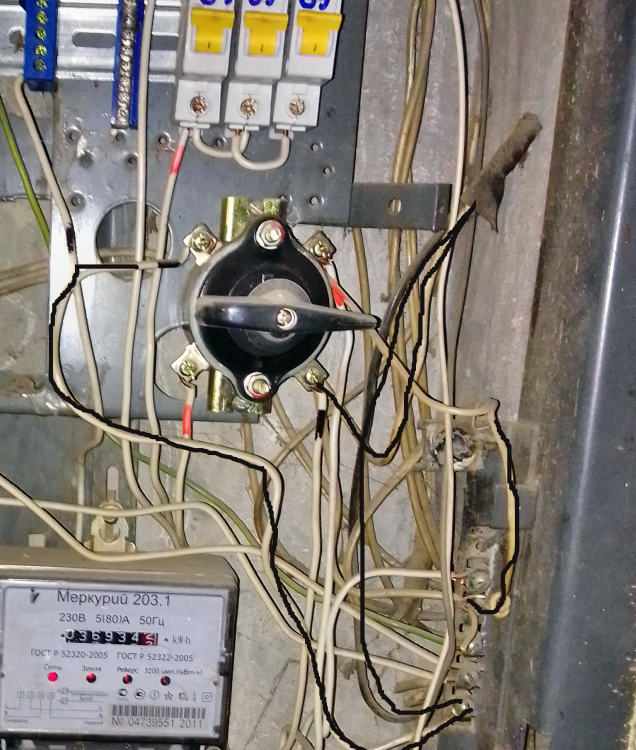

Вам такой недостаточно??? через все щитки этажей .....

Работа российских электриков :

Если после этого ноль в розетке и земля для измерения разные точки, тогда я папа римский.



[Sergio]

23 минуты назад, Ollleg сказал:

Вам фотку из щитка скинуть?

Вы читать не умеете? Ну перечитайте ветку и мои комментарии ещё раз, коль настолько невнимательны.

Где дано указание что то цеплять НА БАТАРЕЮ ? ПОКАЖИТЕ, процитируйте.

Я ЖДУ.

_________________________



Фотку щитка не надо, они все одинаково должны быть Занулены и Заземлены. А измерять что -то относительно батареи... Ну, если вам так нравится, дерзайте.



[igor055]

Большое спасибо за ответ и за инструкцию, а то одни говорят так, другие по другому!

[Admin]

1 минуту назад, Sergio сказал:

Фотку щитка не надо, они все одинаково должны быть Занулены и Заземлены. А измерять что -то относительно батареи... Ну, если вам так нравится, дерзайте.

Что же Вы "скользить" то начали?

Я жду конкретного ответа на это:

44 минуты назад, Ollleg сказал:

55 минут назад, Sergio сказал:

И не надо Никогда Ничего, что имеет гальваническую связь с источником высокого напряжения цеплять к батарее. Разберитесь в предмете и не давайте людям смертельно опасных советов,ведь мало чего малоопытный радиолюбитель подцепит к батарее, да и статью "Убийство по неосторожности" никто не отменял.

Вы читать не умеете? Ну перечитайте ветку и мои комментарии ещё раз, коль настолько невнимательны.

Где дано указание что то цеплять НА БАТАРЕЮ ? ПОКАЖИТЕ, процитируйте.

Я ЖДУ.

Или извинений, так как написали ложь в мой адрес.



4 минуты назад, Sergio сказал:

А измерять что -то относительно батареи... Ну, если вам так нравится, дерзайте.

Мне не нужно дерзать, я этими замерами , что по батарее, что по нулю, не один десяток трансов измерил без обозначения и фазировал аппаратуру ни в одном доме или квартире, и не только у себя.



[Admin]

7 минут назад, Sergio сказал:

Фотку щитка не надо, они все одинаково должны быть Занулены и Заземлены.

Отчего же не надо? Уже есть и стоит.

И такое почти во всех домах, а вы про "чистоту питания"

Ноль, идущий из щитка в квартиру и есть образная земля для нашего измерения. А уж что там занулили  или заземлили, в нашем случае роли не играет от слова СОВСЕМ!

[Sergio]

9 минут назад, Ollleg сказал:

Отчего же не надо? Уже есть и стоит.

И такое почти во всех домах, а вы про "чистоту питания"

Ноль, идущий из щитка в квартиру и есть образная земля для нашего измерения. А уж что там занулили  или заземлили, в нашем случае роли не играет от слова СОВСЕМ!

Ну, вот как вам объяснить, что Ноль и Земля - это не одно и то же? Про внутреннее сопротивление измерительных приборов я вообще молчу. Вы правда не понимаете, что измеряя относительно батареи, можно запросто подать положительный потенциал на батарею, буквально "подключить" источник к батарее.

[Admin]

4 часа назад, Sergio сказал:

Ну, вот как вам объяснить, что Ноль и Земля - это не одно и то же?

А я просил ? Мне замерам не мешает, но Вы боитесь через тестер источник закоротить? И даже что то сжечь?

А 1000 вольт тестером замерять не страшно? Вдруг коротнёт и "всё пропало", скорая помощь и т.д.

Вы так за своё враньё в мой адрес не извинились. Как наврать и обвинить прилюдно, так с радостью, а как враньё признать - так гордость не позволяет?
