Усилитель Джона Линсли Худа

ДимДимыч

By ДимДимыч
in Semiconductor

 Share

Recommended Posts

  • Replies 786
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Всё! Победа за нами!    Заменю ещё ручки и обтяну медной лентой 0,5 мм. Будет похлеще Аудионота. А честно сказать устал я порядком от него, но доволен. Кое чего ещё могём!   О

Igor T
Igor T

Здравствуйте! На вашем форуме первый раз. Мое исполнение Худ 1969 в корпусе. Питание 24 Вольта, ток 1,2 А. На выходе TUNSGRAM 3055 (старые 80х годов). Усилитель выполнен отдельным моноблоком, его можн

ДимДимыч
ДимДимыч

Наконец то я усилитель послушал.   Сегодня не отключаясь с обеда  до 8 вечера. Для моей акустики мощности даже сильно излишне. Жена, мой эксперт по звуку, осталась очень довольна звуком

Posted Images

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

3 часа гонял диски...ток также около 2-х ампер на оба канала.

В этом конечно и заслуга добрых радиаторов.

  Но полмесяца назад при отладке плат пробовал без ММТ-8.

Ток с 0,8А доходил до 1,2А на канал.

Дальше не стал пытать.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, Климентий сказал:

А теперь главный вопрос. Кто утверждал что это невозможно...

Это не главный вопрос, возможности увлечённого человека безграничны, главный и риторический: зачем это было нужно. Или так: стоило оно того?

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Как зачем? Мне это интересно было.

Я услышал германиевый звук в классе А и он очень хороший.  Можно хоть весь день слушать.

  Вот именно это и стоило того.

По именно этой же причине делал и ламповые усилители.

Сам же Стас говоришь: мы увлечённые люди.

Придёт время и тебя возможно это увлечёт.

Я подожду....потом напомню!:smile-11:

  Сегодня друг приходил, долго с ним музыку слушали, часа 3.

Он хороший электронщик, можем вечно с ним болтать по общим интересам.

  В следующий раз принесёт термометр инфракрасный.

Померим температуру радиаторов.

По моему на ощупь они у меня с большим запасом.



  • Like (+1) 3
Stan Marsh Mentor

Stan Marsh

Posted
Posted
18 минут назад, ДимДимыч сказал:

Придёт время и тебя возможно это увлечёт.

Двадцать лет назад в германиевом вопросе расставил все точки над  Ї, только бледнолицый два раза на одни и те же грабли наступает. ©анек:smile-11:

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

И вообще я исполнил свою 5-ю мечту.

Ещё на старом АП хотел сделать Худа на П4ДЭ

Накупил их несколько десятков.

    Вот только не нашлось опытного наставника подсказать мне нюансы германия, да и схемы проверенной ещё не было.

Нынче Бокарёв помог мне в этом.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
19 minutes ago, ДимДимыч said:

И вообще я исполнил свою 5-ю мечту.

Вот так, лежишь с двумя трубами в роте, еще одной в яремной и еще одной, сами понимаете где, и думаешь: А чего полезного-то ты, братец, сделал? Вот и вышло, одно для того что ходит, вместе с Крыловцами, а второе для того, что ездит, вместе с ПЗТЭСО. Короче торопитесь. Делать полезное.
А ДД поздравления, еще раз. Идем к следующей!

  • Hmm... (-1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

 Были вопросы на почту: конкретно без подбора деталей....?

  Отвечаю:

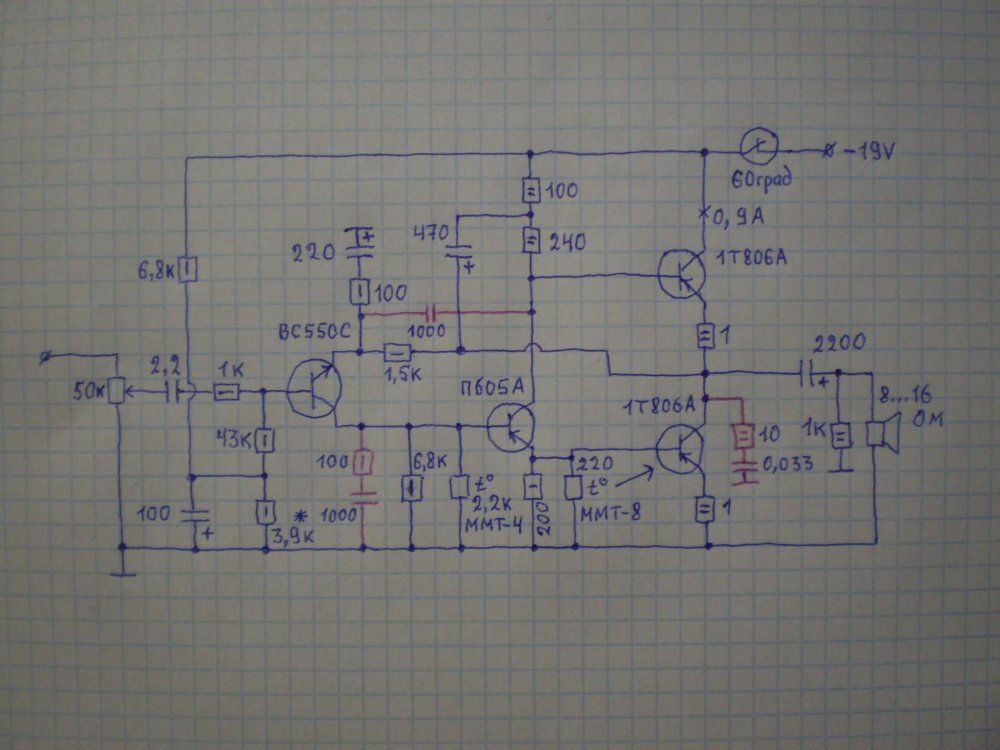

Рабочая схема при питании 19...20В.
Ничего не нужно подбирать, кроме резистора 3,9к для получения на выходе Uпит/2
ММТ-8 220 Ом установить на радиатор нижнего 1Т806.
ММТ-4 2,2 кОм просто на плате.
Радиатор 500 см*кв или больше для каждого 1т806.    Для п605  какой совсем маленький.
При питании 24В также подобрать 3,9кОм.
240 Ом в базе верхнего 1т806 заменить на 270 Ом.
200 Ом в базе нижнего 1т806 заменить на 150 Ом.
Радиатор 800 см*кв
Ну и экстрим при 27В.
Также подбирать 3,9к
240 Ом на 330 Ом.
200 Ом на 120 Ом.
Радиатор 800см*кв и более.
От всяких непредсказуемых возбудов просто ставить детали выделенные красным цветом.
Не у всех есть хорошая измериловка (осциллограф и т.д).
И конечно желательно подобрать транзисторы П605 и гт806 по усилению, примерно равными и идентичными.
Не заморачиваясь по простейшей схемке.
Входной кремниевый если импорт то можно не измерять, как правило значения у них близки.
Вот и получается что всего навсего из приборов нужна единственная цешка.
Терморезисторы на радиаторы подойдут ммт-8., можно ммт-9.
Слабые маленькие размером нельзя.
Вместо ММТ-4 можно любой.



  • Thanks (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

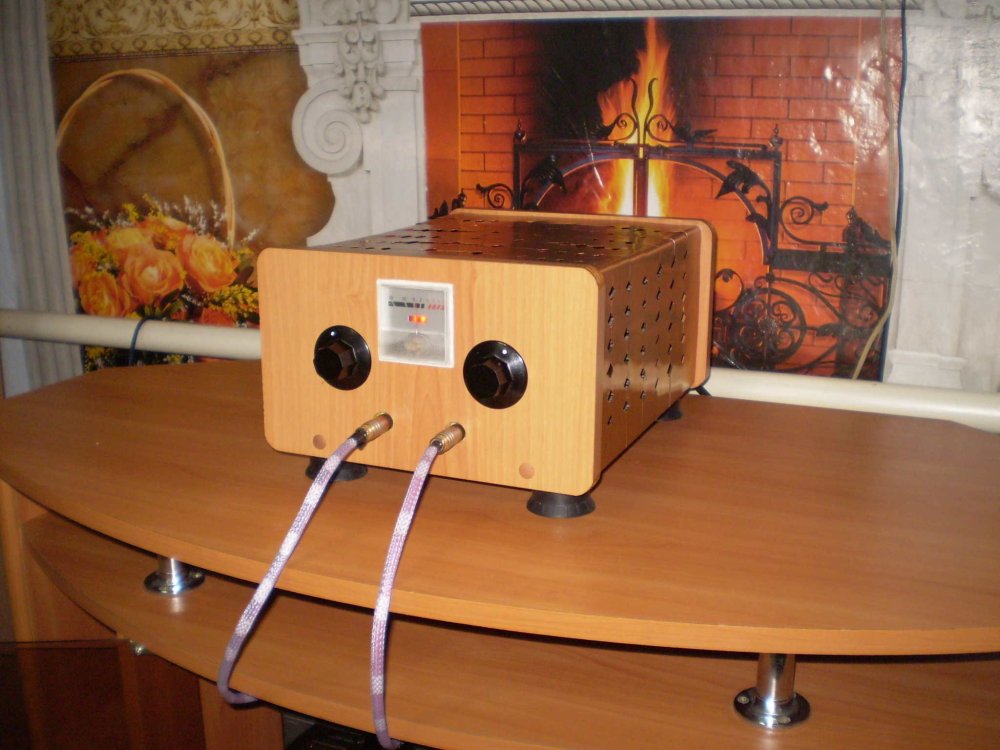

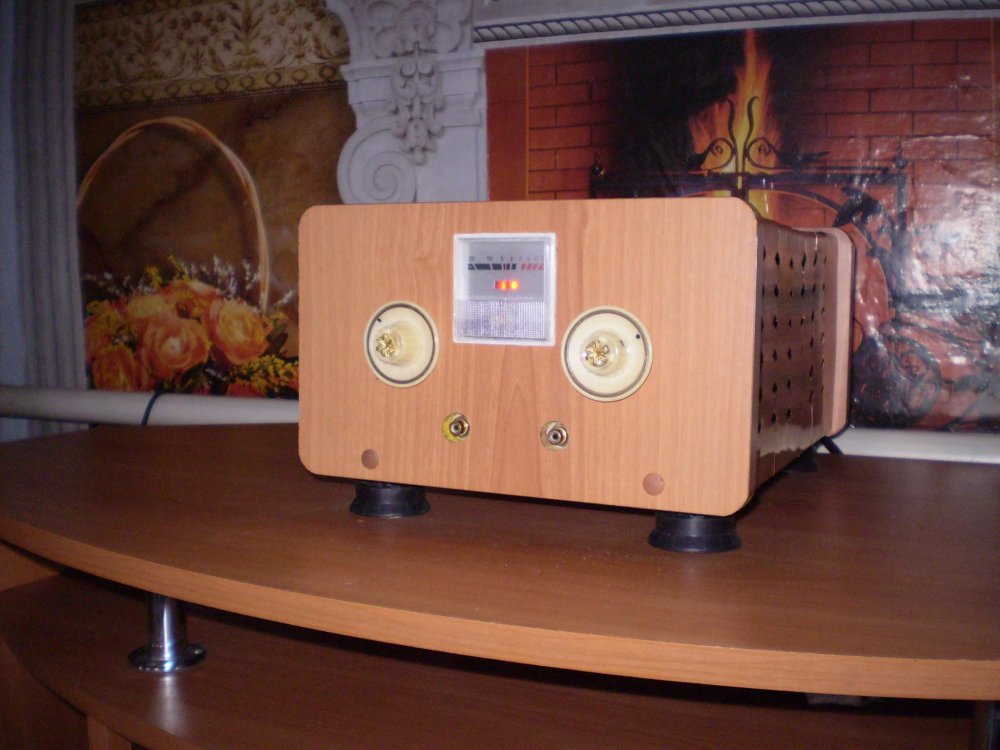

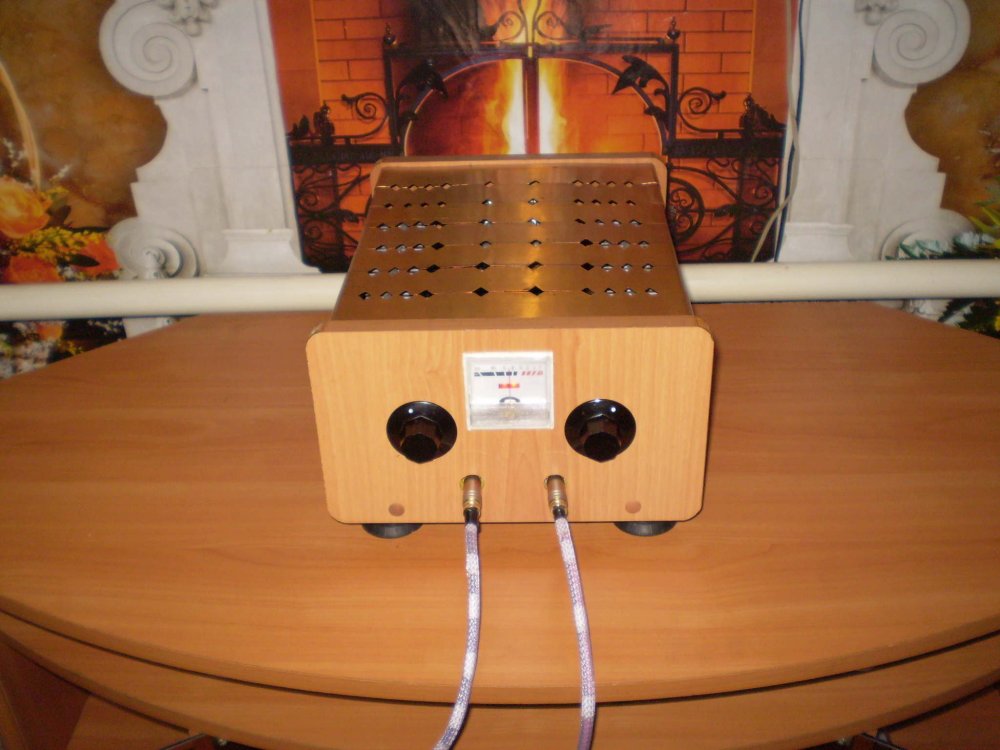

Всё, Германиевый Линсли Худ под ключ! И имя ему "Пионер".:smile-11:

  Если вдруг когда найду медную сетку, то обтяну  цельно.

Так на всякий случай подстраховаться от железной мелочёвки.



  • Like (+1) 6
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
1 час назад, Сергей А сказал:

Не сетка нужна -лист перфорированный.


https://kazan.pulscen.ru/products/list_perforirovanny_rv_5_8_1000kh2000_mm_otsinkovanny_151230243

например. Внизу страницы есть разные.

Именно тонкую сетку мелкоячеистую, поверх уже сделанной основы ( таже перфорация, но  медная и в нужных местах, а не сито как по ссылке).

Не найду, не беда.  И без неё всё нормально.

ВКН Local

ВКН

Posted
Posted

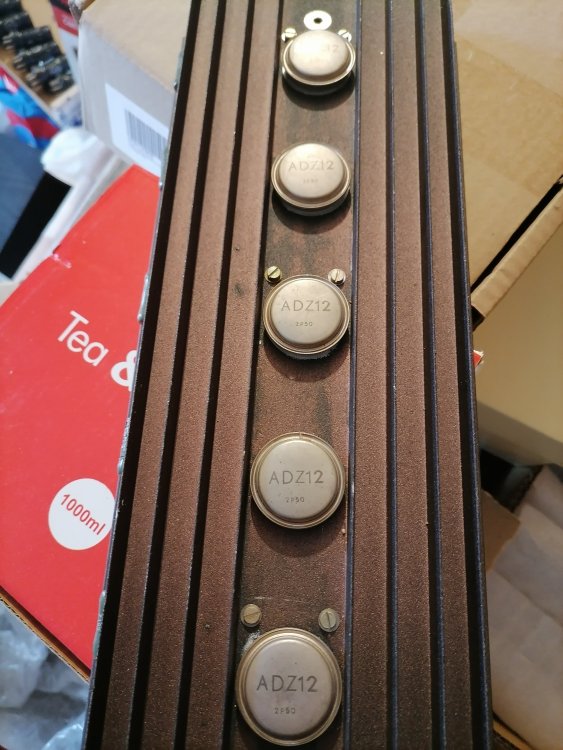

Дмитрий, тебе бы вот такие добыть...  Кажется были у Максима из Брянска и у Александра из Твери.


ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
54 минуты назад, ВКН сказал:

Дмитрий, тебе бы вот такие добыть...  Кажется были у Максима из Брянска и у Александра из Твери.


Константин, а зачем они уже мне.  Не нужны.

А так да!  Крутые транзисторы и даже вроде были на точно таком радиаторе.

Но это было давно и куда подевались непонятно.

Вообще я бы лучше выбрал серию AL100.

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Слушаем музыку!:smile-41:

  Сдуру натопил в доме печку до 28 градусов, переборщил с дозой угля..

Тэны отдыхают....хочется иногда настоящего духа.

  Хотел согреть жену в её ДР!:smile-01:

Вот и сидим за ноутами после хорошего ужина с хорошим вином....не для меня, водочка лучше.

Я в одних трусах...жарко:smile-03:

 Усилитель как вкопанный держит около 2-х ампер.

Корпус выше тёплого.

  • Like (+1) 5
  • 2 weeks later...
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Юрий, всё возможно в этом мире. Пусть будет дружба.

   Я сделал что мне было интересно и это главное!

Больше заниматься транзисторами не хочу.

  • Cool (+1) 1
BAA Master

BAA

Posted
Posted
14 minutes ago, юрий робертович said:

тест на дурака, и какой победит

По мне существующего количества избыточно. Опять же можно самому в нужную категорию попасть.
