Пара моих усилителей...

W_L
W_L

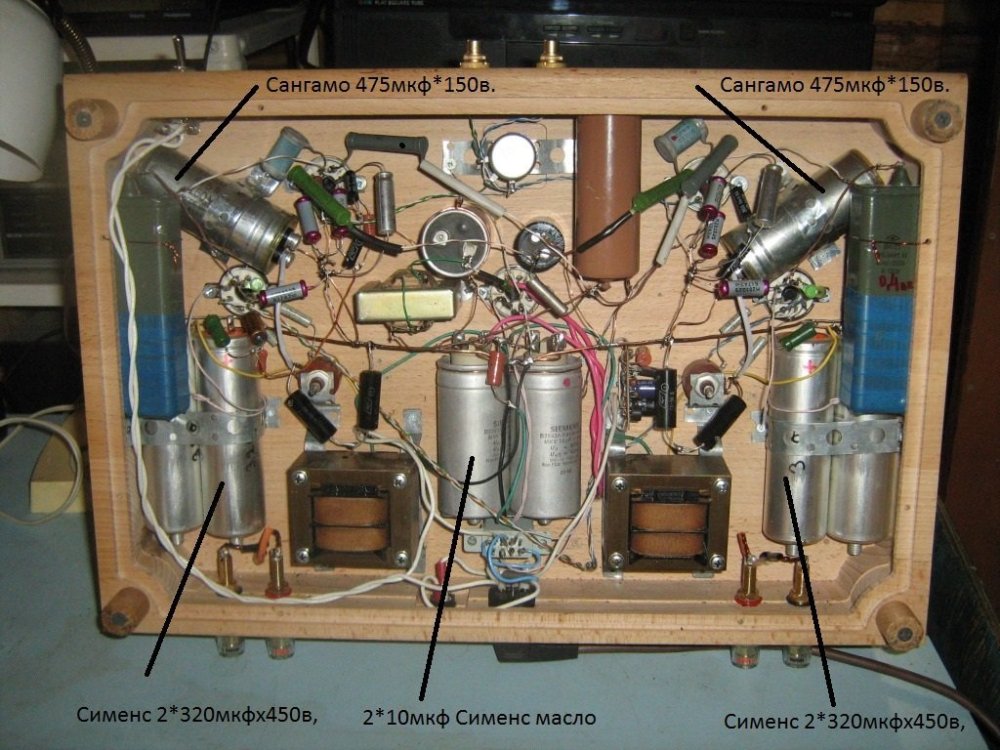

Добавлю часть своих ноток старины )

Айсберг
Айсберг

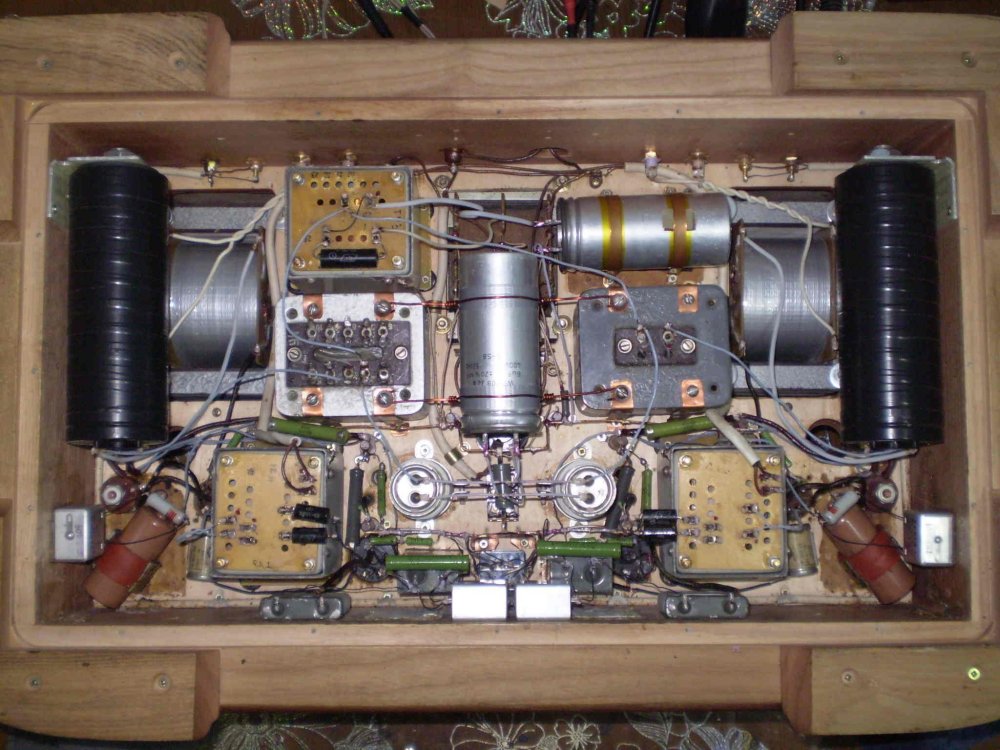

блоки 1-го и 2-го (драйверного каскадов) и блоки анодного питания, смещения каскадов.

Posted Images

Карабасс Proficient

Карабасс

Posted
Posted
4 часа назад, юрий робертович сказал:

А это не винтаж!?!

Да с таким монтажем и таким винтажем это просто шедевр! Прям напомнило школьные годы и первые шаги в радиокружке.

А по углам ЛСМ с "ядом" за прятались? Тоже винтаж уже.?

Xрюн222 Mentor

Xрюн222

Posted
Posted

И чем монтаж не подходит? Выводами точка к точке, объемный. Видел массу поделок от аудиофилов, монтаж красоты неописуемой, а по сути - непраильный.

  • Like (+1) 3
юрий робертович Local

юрий робертович

Posted
  • Author
Posted

По углам БМ-С1

Размер для справок: вполне замечательные кондеры БМ-Схх, БМ-Дхх, БМ-ДШхх – это практически и есть нормальные КБГ (КБГ-МП) и абсолютно ничего не имеют общего с дрянными БМ, БМТ и т.п. с резинками в торцах из помоечных телеков. «Результаты замены эффективны» (С) Гурлев Д.С.
ХРЮН

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Зря ты так  Карабасс...

Я вот тоже по заводскому не умею.

Кстати у Юрия конденсаторы не ЛСМ ядовитые, это какие то древние очень редкие БМ....


  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

Нормальный монтаж. И я использую навесной. Мне только не нравится соединительные провода и крепления конденсаторов.

BAA Master

BAA

Posted
Posted
21 minutes ago, ДимДимыч said:

Я вот тоже по заводскому не умею.

Монтаж послевоенных приемников (со сваркой) не подвернулся, поэтому взял что посложнее:

безотносительно происхождения, ламповый собственно осциллограф, навесной монтаж.



Карабасс Proficient

Карабасс

Posted
Posted
20 минут назад, ДимДимыч сказал:

Зря ты так  Карабасс...

Я вот тоже по заводскому не умею.

Дык я и не про заводской. Тут как бы все в кучу, детали висят на пайке, провода везде разные, все переплетается в кучу, все разное где то в кембрике, где без, нет аккуратности. Такое чувство, что наспех из того что было.

Все же стремиться к окуратному монтажу нужно, по крайне мере я бы не купил бы подобное, как бы оно не звучало.

  • Like (+1) 3
BAA Master

BAA

Posted
Posted
20 minutes ago, ДимДимыч said:

Монтаж усилителя на 45-х прямонакалах.

Ну вот, а то не хочу, не могу, не буду :-)

Михаил SM Local

Михаил SM

Posted
Posted
25 минут назад, ДимДимыч сказал:

10 лет назад.

Монтаж усилителя на 45-х прямонакалах.

Вроде даже не так уж и плохо я постарался.:smile-11:

Изображение 033.jpg

Дим Димыч , в аудио как нигде видна проекция психотипа человека -доброжелательный или критикан гордец , под которых и прогибаются в современном хаенде , предлагая им печатный монтаж или китайские проводульки одного цвета.   Реально , если изделие выводится на звук , оно не может быть распаяно одним типом провода , как минимум -5-6 типов , подобранных в контексте общего микса деталей и конструктива.      Потом есть старая школа монтажа -  все довоенные приемники с монтажными панельками (которые почему то сейчас редко кто применяет ) , но так монтировали почти всю аппаратуру до появления печатных плат .  Собственно , если вести монтаж звука ради , а не мнений известных понятий , то монтаж - однозначно : деталь к детали -на монтажных ламелях , 3D  , провода (ка) как важный критерий гармонизации ; так разводится элем. база в топовых усилителях уровня Кондо и даже Китая .

Отдельно стоит культура монтажа , но она эта культура сильно завязана на культуру ми ментал самого автора шедевра -  одному нравится вид из окна на помойку, но другим -не факт .

  • Like (+1) 1
  • Thanks (+1) 1
юрий робертович Local

юрий робертович

Posted
  • Author
Posted

У меня компактный, но пришлось прилично повозится с ТВЗ "ЗС", они куплены в 2007г, много разных усилителей с ними переделал, последний на е88сс и 4п1л. Но когда появились 45, сразу понял, ТВЗ "ЗС" как раз отсюда



  • Like (+1) 2
Кружка Local

Кружка

Posted
Posted

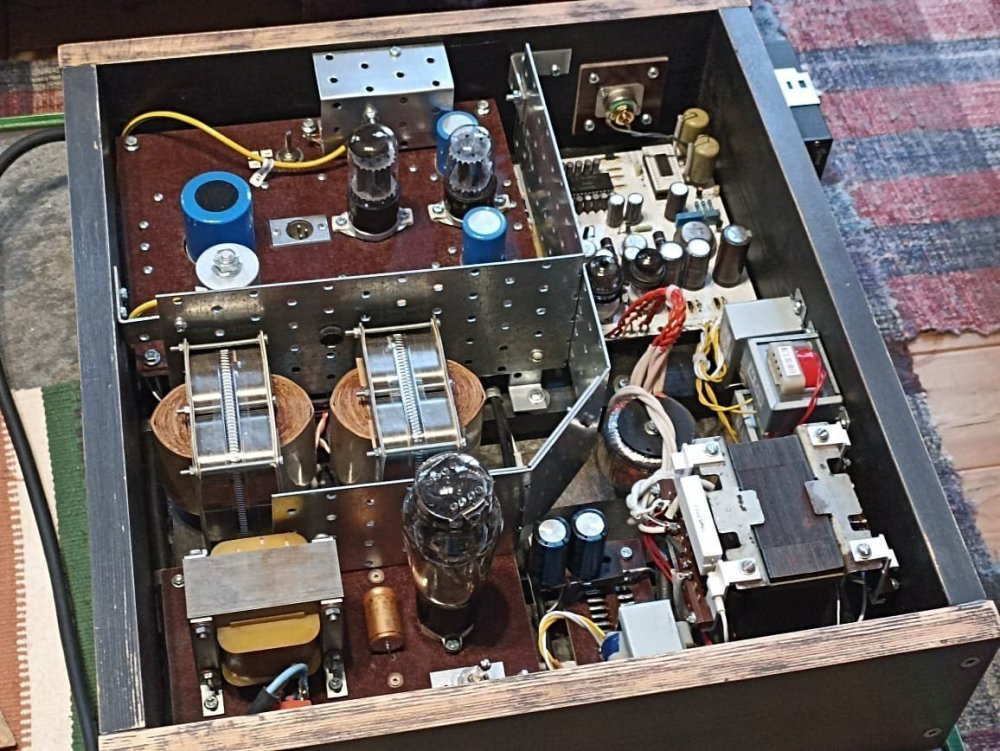

Не выходя за границы форума. На обоих картинках ЦАПы. Причем изготовители придерживаются схожих взглядов на звук.

2056419582_WhatsAppImage2022-05-05at09_24_10.jpeg.3aad6171885b1a2323d63f2788c75b98.thumb.jpeg.d8ea543104412661e7dbaf93fd75cd72.jpeg

770561443_e2pFdcYciLU34.thumb.jpg.55074896236aee6414cc3bdb087791e9.jpg.4afb48891d949e947c466bfec1fda0f6.jpg





юрий робертович Local

юрий робертович

Posted
  • Author
Posted

Когда котенок маленький был, расшалился, уронил корректор со столика набок, лампы загнулись в панельках, хорошо хоть выключен. Поднял, ножки ламп выправил, включил, все работает. А вы говорите, я паять мол не умею...


  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted
5 часов назад, Кружка сказал:

Не выходя за границы форума. На обоих картинках ЦАПы. Причем изготовители придерживаются схожих взглядов на звук.

2056419582_WhatsAppImage2022-05-05at09_24_10.jpeg.3aad6171885b1a2323d63f2788c75b98.thumb.jpeg.d8ea543104412661e7dbaf93fd75cd72.jpeg

770561443_e2pFdcYciLU34.thumb.jpg.55074896236aee6414cc3bdb087791e9.jpg.4afb48891d949e947c466bfec1fda0f6.jpg





Чувствуется , что Вы очень в теме , касаемо ""схожих взглядов"" :smile-69:.  Да вообще ничего общего ( не цапы , а даки ; цап -это сам чип) ) , кроме корпуса , в моём случае хозяин дака его сделал сам -  и я не препятствовал.  По мне , тда 1541 со смещенным выходом ещё согласуются по выходу I/U на ОУ -со всеми вытекающими , с последующими лампами , но цапы с нулевым смещением как-то ближе -  чистый съем на лампы .

По монтажу если , практика за 28 лет показала , что в 90 % случаев -монтаж для заказчика -АБСОЛЮТНО ФИОЛЕТОВО , и если он соответствует критериям достижения статуса звука - в рамках парадигмы референсной системы , то монтаж рассматривается не более чем средство , а не культ. Понятно , заказчику внятно объясняют -почему именно так НАДО , а не так , как принято или кому-то хочется.

По монтажу ДАКа -  по звуку не уступающему , а по музыке превосходящего топовые даки Аудионот , ВВ рсм 63КY .  Питание , элементы плат 1/2 лампового буфера на аф7 (голд) -  довоенные трансы Телефункен (и на цифру) , в центре маслонаполенный Бошь 100мкф , дроссель -довоенный Филипс  , в выходе 1-го каскада буфера - медные Дуэленды , входная плата с приемником спдиф -от известного чела с Украины . И это 2/3 дака . Оставшаяся часть  - выходной буфер на EF14 с трансформаторами от Данилы -одного из лучших специалистов на Украине по намотке трансформаторов винтажно-раритетными проводами .

К примеру , тьюнинговый монтаж в Сан Аудио ; докопаться можно, но результат звука и надежности - основной критерий . Корпус мелковат .., но Бошь я по любому установил - без него не айс .

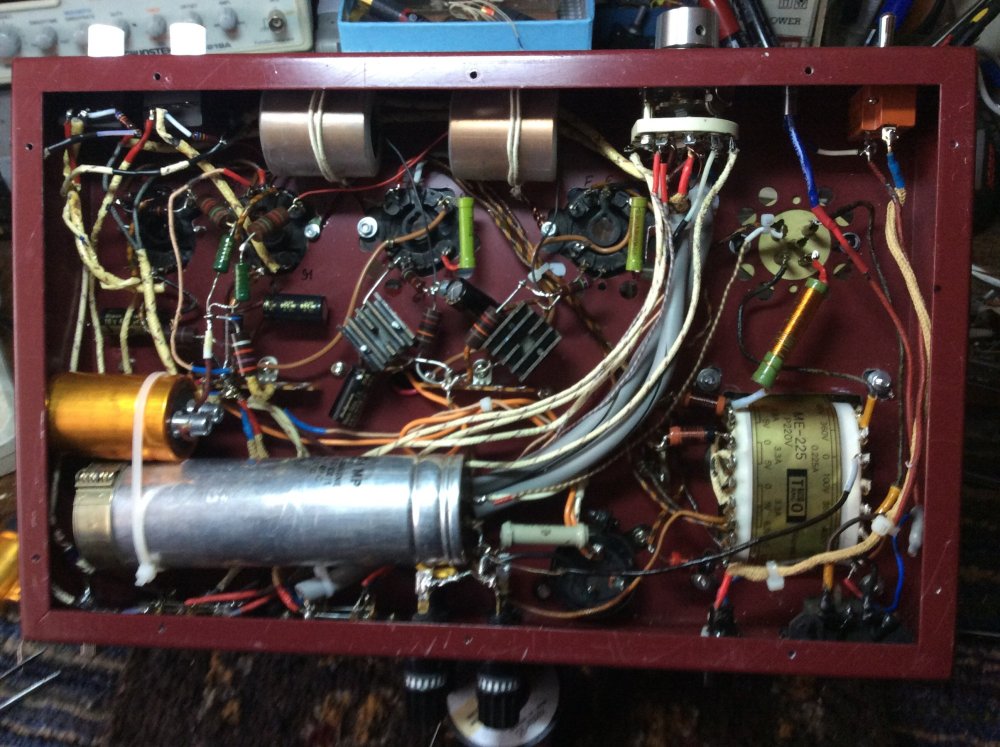

2019-06-05_12_06_16_902санаудио монтаж.jpg

2019-06-05_12_06_16_108санаудио ел156.jpg

  • Like (+1) 1
Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

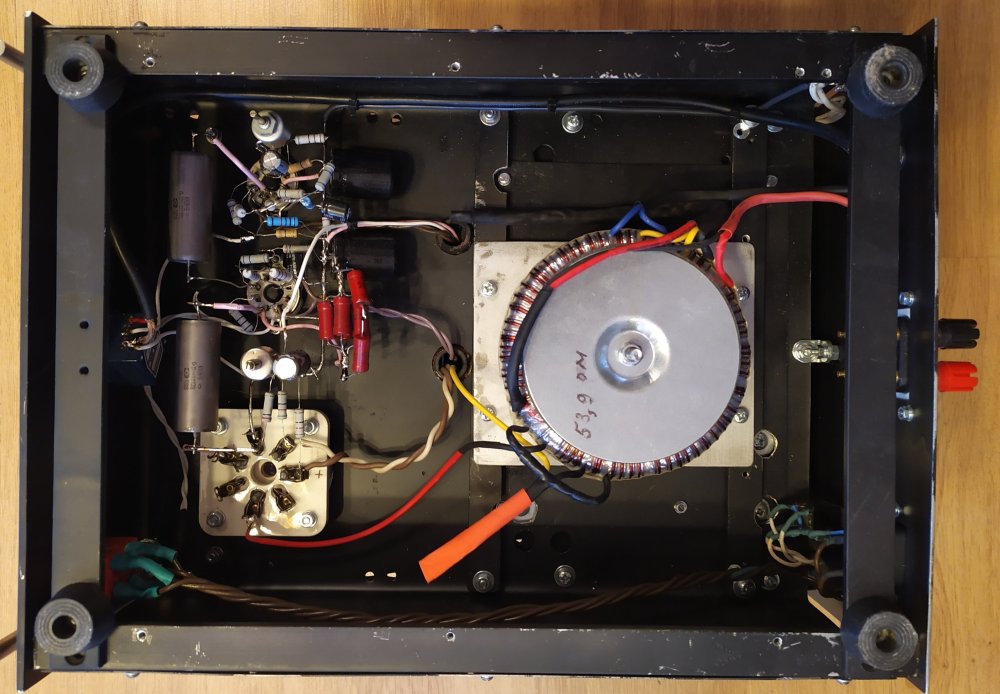

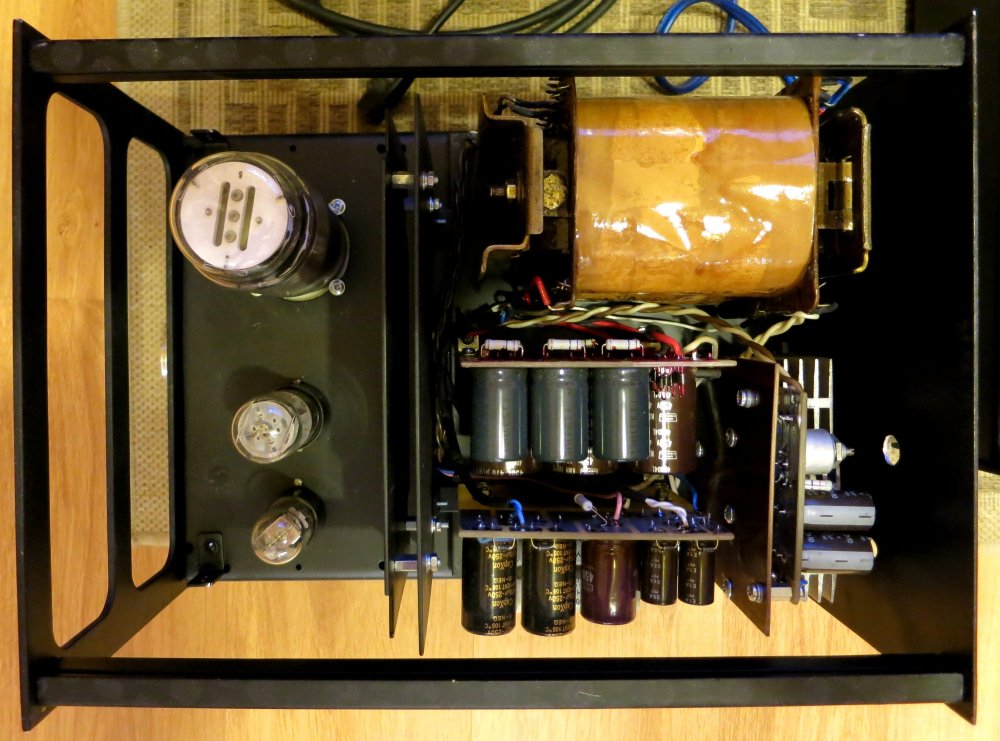

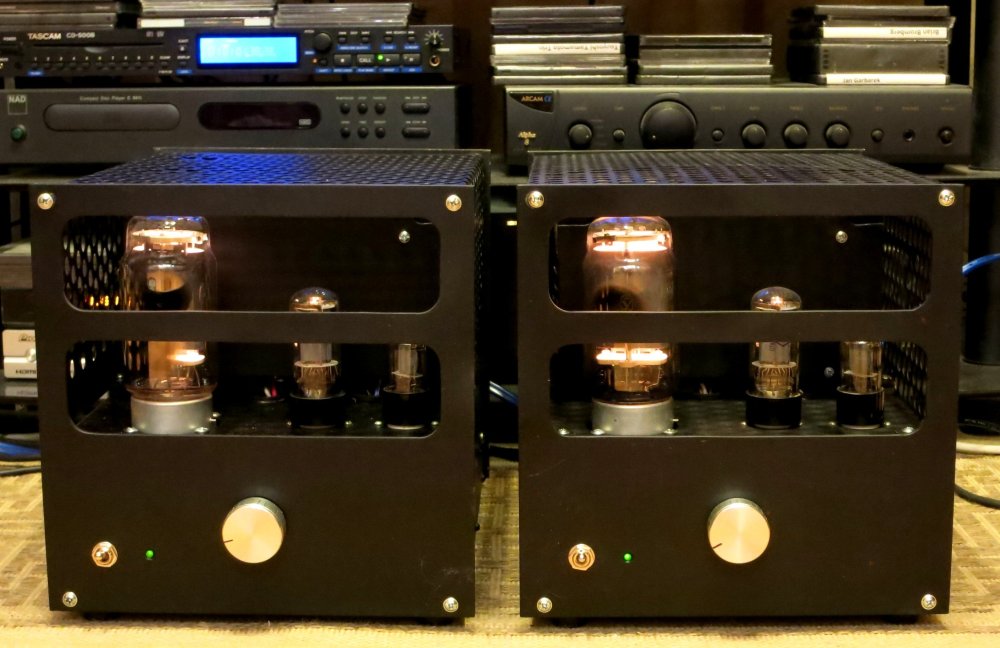

Прошу помидорами не кидаться, дизайн и способ монтажа обусловлены возможностью изготовления в условиях гаража:







  • Like (+1) 2
  • Smile 1
BAA Master

BAA

Posted
Posted
2 hours ago, Aleksey_kul said:

Прошу помидорами не кидаться, дизайн и способ монтажа обусловлены возможностью изготовления в условиях гаража:

Очень даже прилично.
Весь сыр бор идет про аккуратность, но есть сторонники стиля фэн шуй.

Sergio Proficient

Sergio

Posted
Posted

Если не фонит, звук и внешний вид радуют, забейте на всё остальное.

В китайских лампачах очень аккуратно всё сделано, а звука нет.

BAA Master

BAA

Posted
Posted
39 minutes ago, Sergio said:

В китайских лампачах очень аккуратно всё сделано, а звука нет.

Это не причина и даже не следствие. Аккуратностью настоящие проблемы не правятся.
