Усилитель для наушников 6н23п+6с19п ( Куниловского ) уж лет 10 почти как собран и все работает . Наушники разные по чувствительности и омическому сопротивлению ( 32 Ома , 68 Ом ) . Хочу сделать апгрейд данному устройству , а то есть , поставить на выход небольшие автотрансформаторы , с отводами на разные коэф.трансформации . на сердечниках торах , 70-45-20 , 2.5 кв.см.

Кто что скажет , стоит ли заморачиваться ? какой диаметр провода , количество витков итд ?

Нашел такие рекомендации на просторах интернета

цитата

Такие "безтрансформаторные схемки", хороши для наушников с сопротивлением 200-300Ом...

Здесь можно поставить согласующий автотрансформатор. Проще всего сделать так: взять магнитопровод от какого-нибудь ТВК, сложить обмоточный провод втрое и намотать им катушку внавал до заполнения каркаса без каких-либо прокладок (хорошо, если будет витков 300). Наматывать нужно туго и следить, чтобы витки не проваливались вовнутрь. Потом нужно собрать автотрансформатор и соединить обмотки согласованно последовательно (конец одной с началом другой). Получившуюся полную обмотку подключить вместо наушников, а наушники подключить к одной части (1/3) полной обмотки. Такой автотрансформатор имеет коэффициент трансформации 1/3, а наушники в 32 ома будут видеться со стороны лампы как 290 ом.




Posted
14 минут назад, Катана сказал:

Кто что скажет

Я бы взял подобную, но нормальную схему, данные ТВЗ там есть. Согласующего, точнее. Можно пересчитать на желаемое сопротивление нагрузки.






Posted
52 минуты назад, Stan Marsh сказал:

Я бы взял подобную, но нормальную схему, данные ТВЗ там есть. Согласующего, точнее. Можно пересчитать на желаемое сопротивление нагрузки.

1. Да схема нормальная , и хорошо звучащая , чем она кажется не нормальной , не понятно . тем более усилитель уже собран и ни чего менять не надо .

2. А вот согласующий трансформатор- автотрансформатор , что то мудреный какой то , впервые  такое виже . Можете рассказать его принцип работы ? а то у меня от напряга весь моз лопнул  , неужели нельзя было обойтись одной общей ( первичной с отводом ) обмоткой ?



Posted

Может ошибаюсь, но это и есть простой автотрансформатор, с спараллелеными обмотками..... представьте понижающую, и подключите к ней ещё одну параллельно ....... Секционирование частотка.......  ток сечение...... к.м.к.

  • Thanks (+1) 1
Posted
2 часа назад, KonoV сказал:

Может ошибаюсь, но это и есть простой автотрансформатор, с спараллелеными обмотками..... представьте понижающую, и подключите к ней ещё одну параллельно ....... Секционирование частотка.......  ток сечение...... к.м.к.

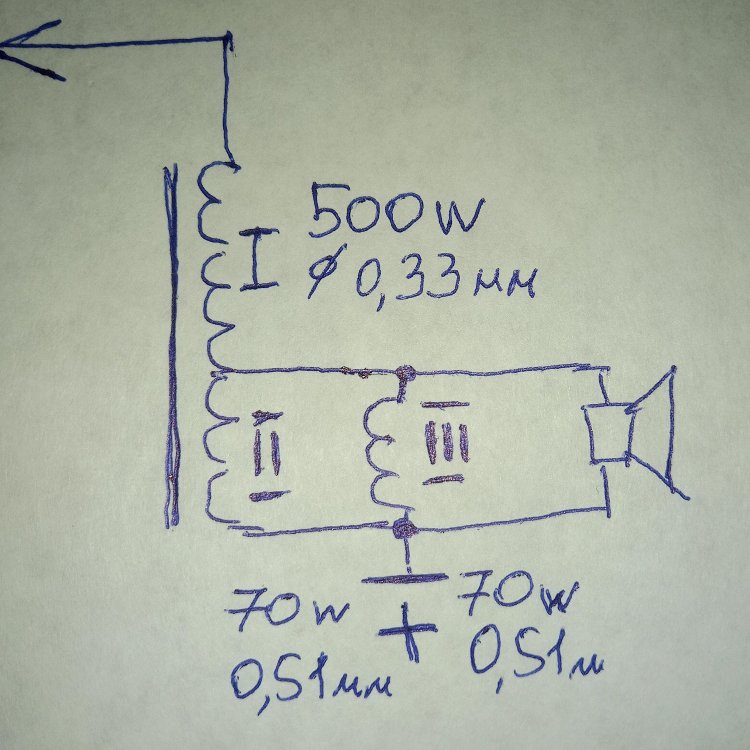

Все правильно , не ошибаетесь , все верно  говорите , вот перерисовал эту схемную головоломку на свой манер и вся тайна какой то сложности и заумности сразу же испарилась . Буду этот секционированный ав.трансформатор мотать значится , хотя думается можно было бы обойтись . как и сказал ранее одной обмоткой , тем более что мотается на торе , все знают его плюсы кто в теме по отношению к другим типам магнитопроводов , хотя и еще одна вторичная в параллель ни как не  помешает ( меньшее омическое общ.вторички , частотка вверх итд ).





  • Like (+1) 1
  • 2 months later...
Posted
В 29.04.2023 в 02:21, Катана сказал:

 думается можно было бы обойтись . как и сказал ранее одной обмоткой , тем более что мотается на торе , все знают его плюсы кто в теме по отношению к другим типам магнитопроводов , хотя и еще одна вторичная в параллель ни как не  помешает ( меньшее омическое общ.вторички , частотка вверх итд ).

 Наблюдая как делали немцы в 50е выходники для знаменитых сименс клангфильм, вторички там все секции а их ок 6 ти штук, все последовательно. Так что предлагаю сравнить по звуку параллельноые и последовательные секции вторички. По моему опыту запараллеливание секций, ухудшает звук и весьма сильно заметно. Правда проверял на вых лампах в пентодном включении.

По усилителю темы, делать СРПП на низкоомных выскоточных лампах а потом еще и выходник  к нему. масло масляное, смысл? Может тогда на триодах по обычной схеме с выходником в аноде, уменьшается число ламп и можно подобрать более благозвучные в таком включении.

Posted
1 hour ago, sova said:

По моему опыту запараллеливание секций, ухудшает звук и весьма сильно заметно.

Это может быть, один виток мимо и всё, параллелить не выйдет.

Posted
12 минут назад, BAA сказал:

Это может быть, один виток мимо и всё, параллелить не выйдет.

Да так , но и с одинаковым числом витков разные слои обмотки имеют несколько разное потокосцепление и несколько разнящуюся инд. рассеяния, паразитные емкости, сдвиги фаз из-за этого разные  итп.

  • Like (+1) 1
Posted
10 часов назад, sova сказал:

Это может быть, один виток мимо и всё, параллелить не выйдет.

Ребята ну давайте если пишите то без разных глупостей . Где то когда то  кто то написал что последовательно это супер , а вот параллельно это - все  пропало , типа появляются какие то  мифические выравнивающие токи  итд , тем более с поправкой - УХУДШАЕТ ЗВУК И ВЕСЬМА СИЛЬНО ЗАМЕТНО !!!

Мне подобное напоминает то , что резисторы можно соединять только строго последовательно , и не в коем разе не параллельно , так как при этом тоже возникает мифический  ,,камерный эффект ,, и чем больше резисторов включенных  в параллель , тем тем этот эффект значительно усиливается , со всеми нехорошими вытекающими результатами , и можно исписать двадцать страниц этой темы рассуждений .

МОГУ СКАЗАТЬ КОНКРЕТНО , ЕСЛИ КТО БОИТСЯ ОШИБИТЬСЯ С ВИТКАМИ ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ ВТОРИЧНЫХ ОБМОТОК ВЫХ. ТРАНСФОРМАТОРА .  ЕСЛИ ОДНА ИЗ ОБМОТОК БУДЕТ ИМЕТЬ  ХОТЬ НА ОДИН ВИТОК БОЛЬШЕ ( МЕНЬШЕ ) , ТО ИНДУКТИВНОСТЬ ПЕРВИЧНОЙ ОБМОТКИ , НЕ СКАЖУ ЧТО РУХНЕТ КАК ОЗИМЫЕ , НО ВИЗУАЛЬНО ЭТО БУДЕТ ВИДНО НА ПРИБОРЕ ИЗМЕРИТЕЛЕ ИНДУКТИВНОСТИ , ВКЛЮЧЕННОГО К ЭТОЙ ОБМОТКЕ , ЕСЛИ ВИТКИ ИМЕЮТ ОДИНАКОВОЕ ЧИСЛО ВИТКОВ , ТО ИНДУКТИВНОСТЬ ПЕРВИЧКИ КОНСТАНТА !!!

Posted



18 минут назад, Катана сказал:

Где то когда то  кто то написал что последовательно это супер , а вот параллельно это - все  пропало

 я на практике получил ухудшение звучание при запараллеливании. И потом узнал что кое кто из известных мастеров делает только послед секции. Признался мне не афишируя. Впрочем вы можете делать как угодно

  • Like (+1) 1
Posted
53 минуты назад, sova сказал:



 я на практике получил ухудшение звучание при запараллеливании. И потом узнал что кое кто из известных мастеров делает только послед секции. Признался мне не афишируя. Впрочем вы можете делать как угодно

Был случай , применял выходные заказные трансформаторы , где было 6 параллельных секций вторички .  Но прослушивание показало , что звук сдавленный , сильно хуже референсного (Аудионот ) .  Отключил одну секцию, звук ожил , отключил ещё секцию (осталось четыре) , и звук практически вышел на уровня стандарта качества референса.    В  итоге , известная тема -  есть оптимальное значение параллельных секций .  При этом любой звуковой трансф-р с параллельными секциями вторички в музыкальном разрешении сольёт любому трансф-ру с последовательной вторичкой . Поэтому , люди имеющие слух и системы соответствующего уровня , в плане музыки часто отмечают , что тривиальный ТВЗ1-6 , переведенный в S.E. 3,2к/8ом , выносит разные Аудионоты и Танги ( кроме топ-серий) , тот же АМЛ даже обосновал - в чём секрет звучания малосекц. звукового трансформатора.

р.с. Проверить секции просто : первичку в сеть 220в и контроль высокоточным вольтметром напряжения на каждой секции . Понятно, должно быть одинаковые .

  • Like (+1) 1
Posted
5 hours ago, Михаил SM said:

тот же АМЛ даже обосновал

Что-то я не помню у него решения уравнений Хевисайда/Максвелла.

5 hours ago, Михаил SM said:

В  итоге , известная тема -  есть оптимальное значение параллельных секций .

И даже просчитывается.

5 hours ago, Михаил SM said:

При этом любой звуковой трансф-р с параллельными секциями вторички в музыкальном разрешении сольёт любому трансф-ру с последовательной вторичкой .

Простой вопрос: "почему", старший сказал?
Никогда не говори никогда (С) Бонд, Джеймс Бонд
Я бы не стал отдавать в массовое производство трансформатор, в котором есть множество (более 1-й) обмоток, в которых надо иметь точно N витков, если в намотке присутствует человек.

  • 2 weeks later...
Posted

:smile-09: Как по мнению форумчан, будет чувствовать в схеме дедушки Крылова 6Г2 вместо 6Н2П?

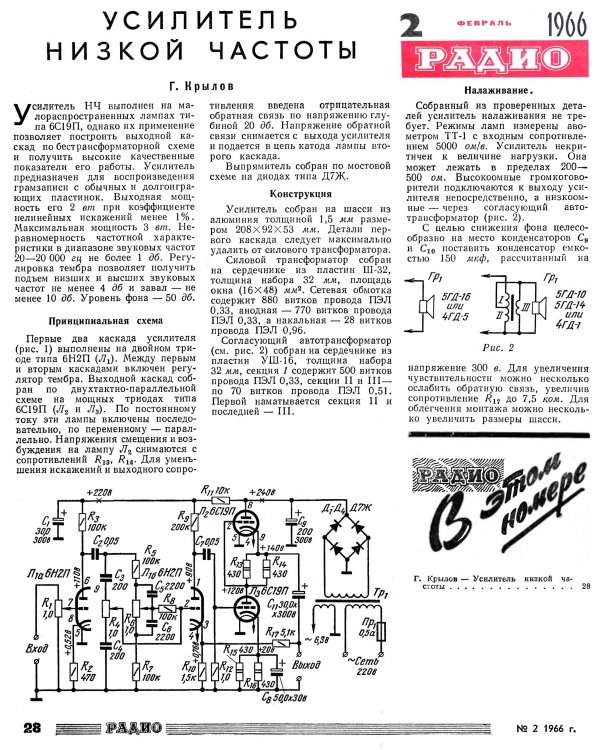

P.S. - чуть подреставрировал для себя страничку:.thumb.jpg.62dd06e57c85cdd63d08f3839d284bf7.jpg

Спасибо!

Posted
6 часов назад, Meshochnik сказал:

Как по мнению форумчан, будет чувствовать в схеме дедушки Крылова 6Г2 вместо 6Н2П?

Прекрасно. Испробовано. Первый каскад и РТ - долой. Но глубину ООС надо будет уменьшить.

  • Like (+1) 1
Posted
16 минут назад, Rezvoy сказал:

Я вот не понимаю как с этого каскада Крылов снял 2Вт. Может пояснит кто.

Я пару раз по молодости повторял его конструкции, заявленных характеристик так и не получил, с тех пор я не повторяю чужие конструкции.

  • Like (+1) 3
Posted

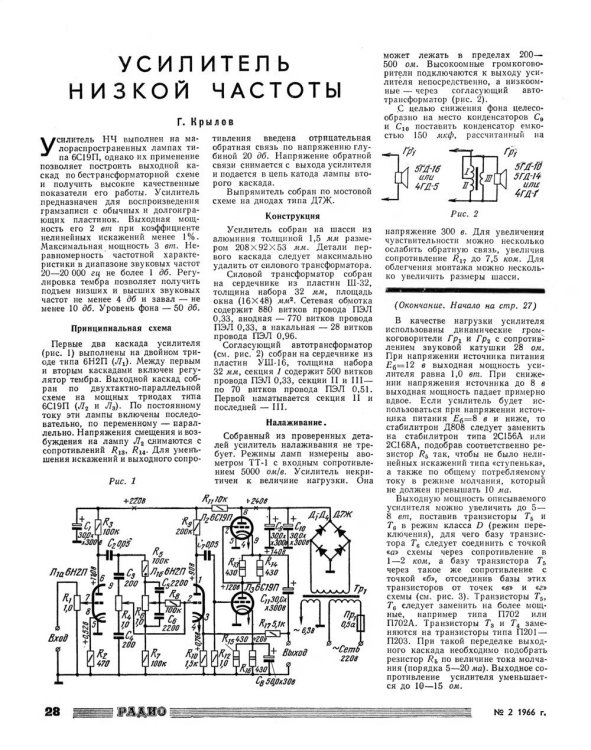

Примерно тогда же время некий Слоним публикует "свой" вариант. Называя схему "широко распространённой". Это довольно забавно. Я многократно делал УМ на SRPP, но не точно такие, поэтому подтвердить или опровергнуть заявленные параметры не могу.

Статья Слонима:

СЛОНИМ 6Н5С 1.jpgСЛОНИМ 6Н5С 2.jpg



Posted

На этой схеме я первый раз обжегся, притаранил его на ящик ребятам на участок регулировки, они сходу сказали заявленных характеристик не получишь.


Posted

Простой усилитель НЧ Крылова(Peterson-Sinclair) и его модернизированный вариант я делал, в том числе и практически в авторском варианте. Там полное соответствие. Его транзисторные мне неинтересны.

Posted

Даже если предположитьл усиление СРПП на этой схеме равным 2 ( по моим расчетам 1,2) то на нагрузке 440 Ом мощность будет 1,8 Вт, правда где-то мелькало сопротивление 220 Ом? В обшем, не сходится....

Posted
1 час назад, Rezvoy сказал:

Даже если предположитьл усиление СРПП на этой схеме равным 2 ( по моим расчетам 1,2) то на нагрузке 440 Ом мощность будет 1,8 Вт, правда где-то мелькало сопротивление 220 Ом? В обшем, не сходится....

Делал типа такого для AKG 600 омных выжал 1,9.

Posted
2 минуты назад, Юрий_Б сказал:

Делал типа такого для AKG 600 омных выжал 1,9.

Выжать реально 5Вт, всё дело в режимах и нагрузке.
