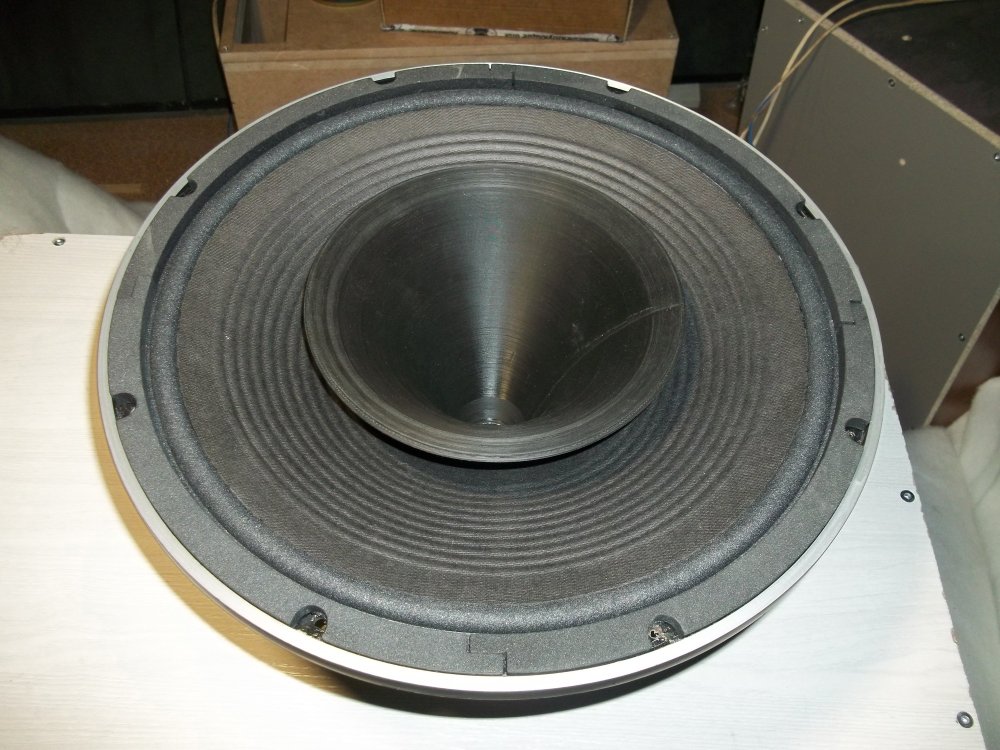

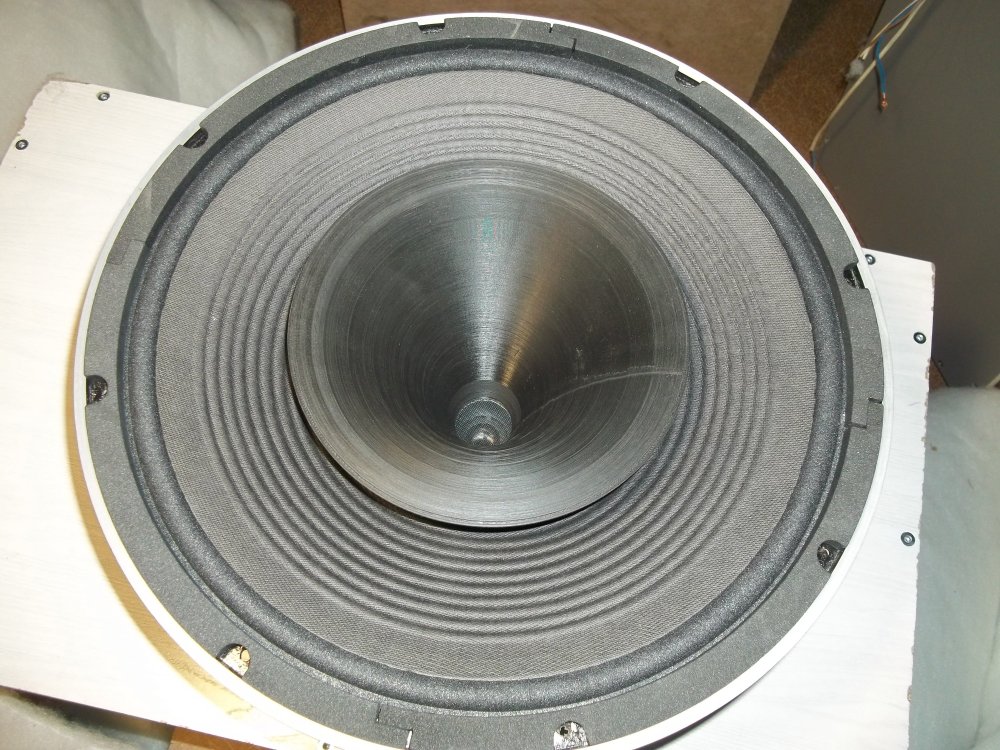

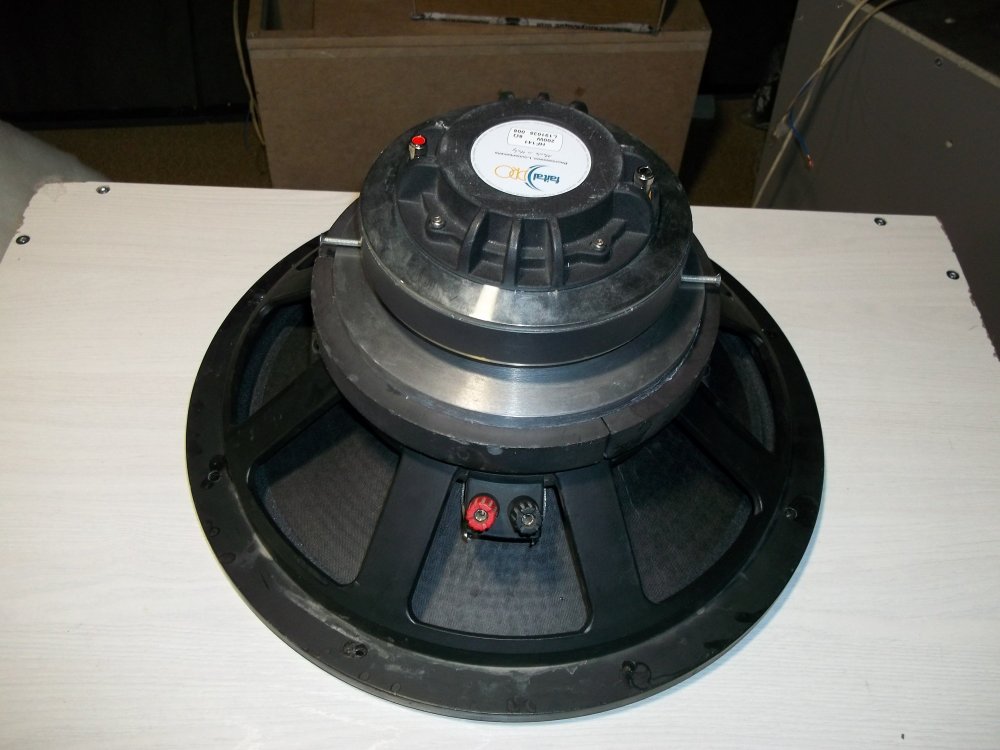

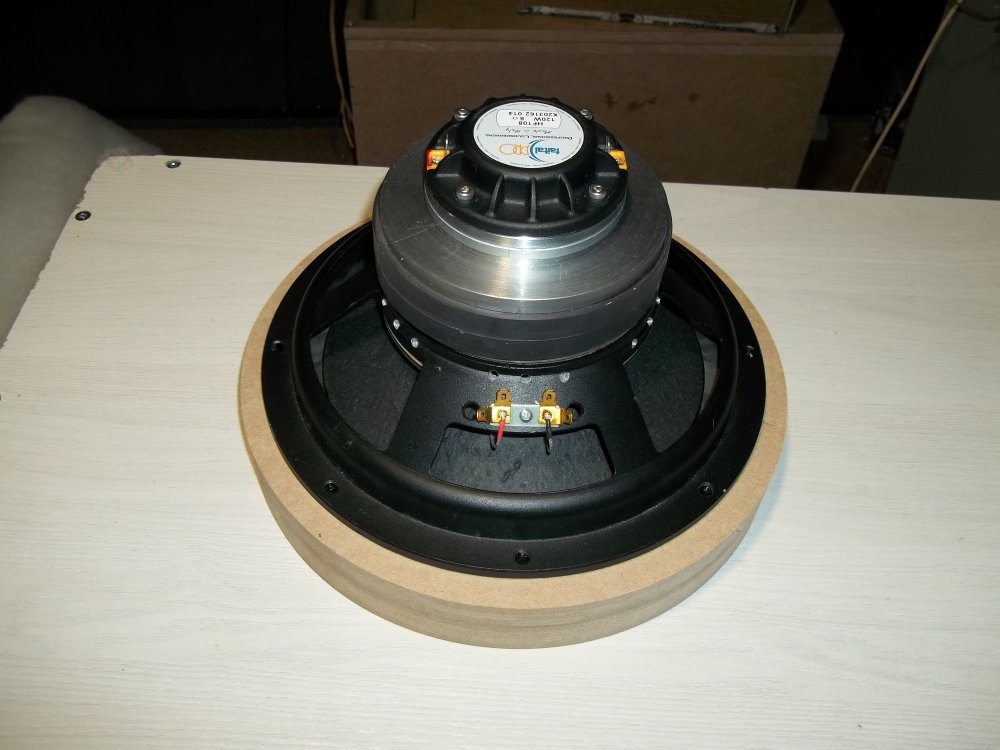

Представляю две модели коаксиальных динамиков 15" и 10".

Характеристики 15"

Диаметр катушки  100 мм

Высота зазора  8 мм

Высота намотки 21 мм

X max             +-7 мм

X mech          +- 20 мм

Мощность AES 800 Вт

Максимальное звуковое давление 122 дБ.

ВЧ драйвер Faital HF141

Профиль рупора трактриса.

Рекомендуемая частота раздела 800 Гц.

Магнит ферритовый 224х110х22.

TS параметры

Fs  26.37 Hz

Re  6.20 Ω

Sd  829.5768 cm²

Qms 13.90     Qes 0.25         Qts 0.25

Cms 0.3817 mm/N      Mms 95.4545 g           Rms 1.14 Ωm

Bl   19.74 N/A

dBspl 96.29

VAS  366.7990 L

Zmin   7.53 Ω              L1kHz  1.82 mH         L10kHz 0.83 mH



Характеристики 10"

Диаметр катушки  75,5 мм

Высота зазора  6 мм

Высота намотки 16 мм

X max    +- 5 мм

X mech   +- 14 мм

Мощность AES 300 Вт

Максимальное звуковое давление 112 дБ.

ВЧ драйвер Faital HF108

Профиль рупора трактриса.

Рекомендуемая частота раздела 1200 Гц.

Магнит ферритовый 134х82х24

TS параметры

Fs  38.09 Hz

Re  3.90 Ω

Sd  298.6476 cm²

Qms 4.88        Qes 0.47         Qts 0.43 Возможна перестройка Qts в пределах 0,38 - 0,5 без разборки динамика (особенность конструкции магнитной системы).

Cms 0.4844 mm/N      Mms 36.0479 g           Rms 1.77 Ωm

Bl   8.46 N/A

dBspl 90.53

VAS  60.3320 L

Zmin   4.47 Ω              L1kHz  0.94 mH         L10kHz 0.52 mH

TS параметры измерены системой Clio Pocket.

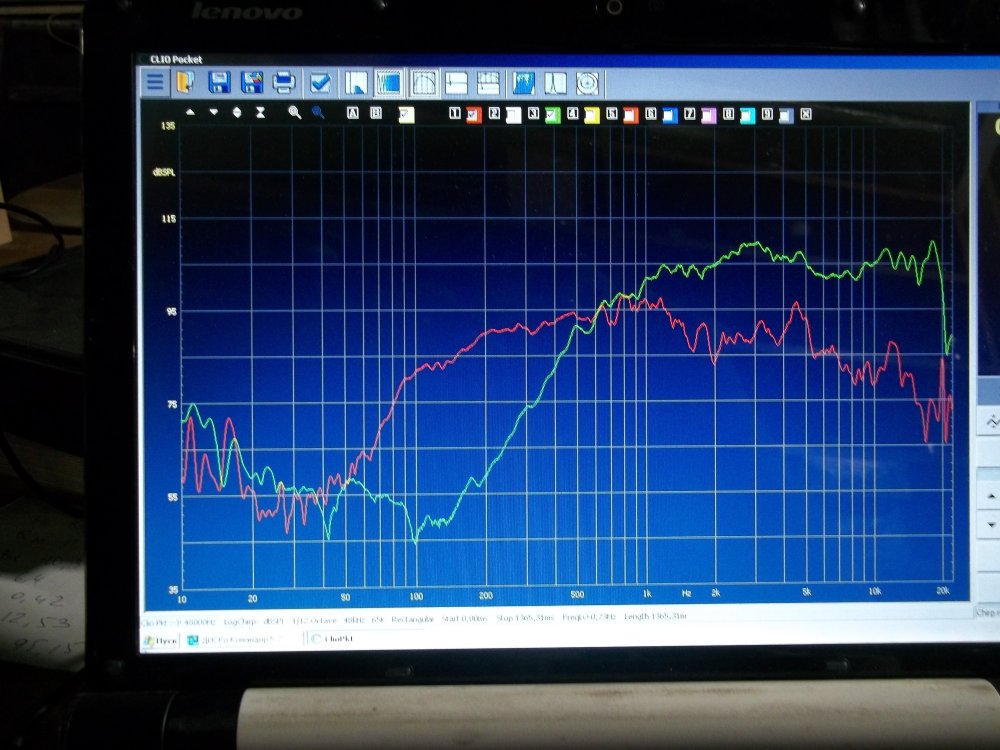

АЧХ выложу позднее.







  • Like (+1) 1
Posted

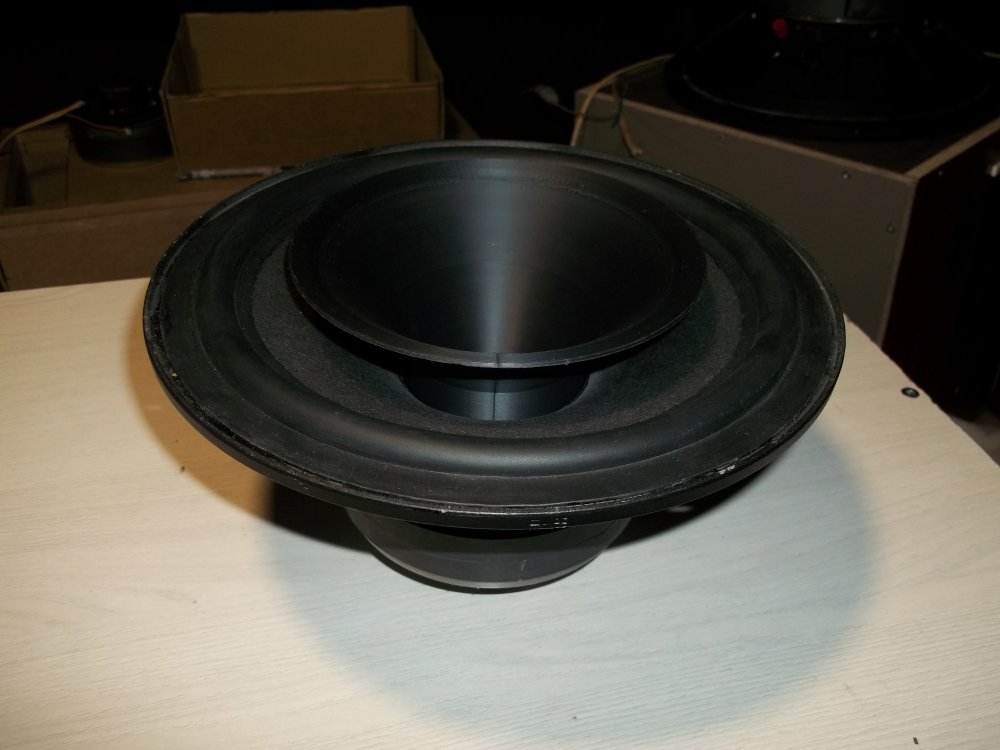

И еще один коаксиал, 6,5", в сборке.

Диаметр диффузора 132 мм

Диаметр катушки 51,5 мм

Высота намотки 8 мм. Намотка 1 слой внутри каркаса, 1 слой снаружи каркаса.

Высота зазора 6 мм.

X max +- 1 мм.

Магнит 134х57х12

ВЧ драйвер Faital HF108 или B&C DE400.

Профиль рупора гипербола.

Рекомендуемая частота раздела 1800 Гц.

Мощность AES 180 Вт

Ожидаемые параметры

Fs 100 Гц,

Qts 0,45

dBspl  94

Posted

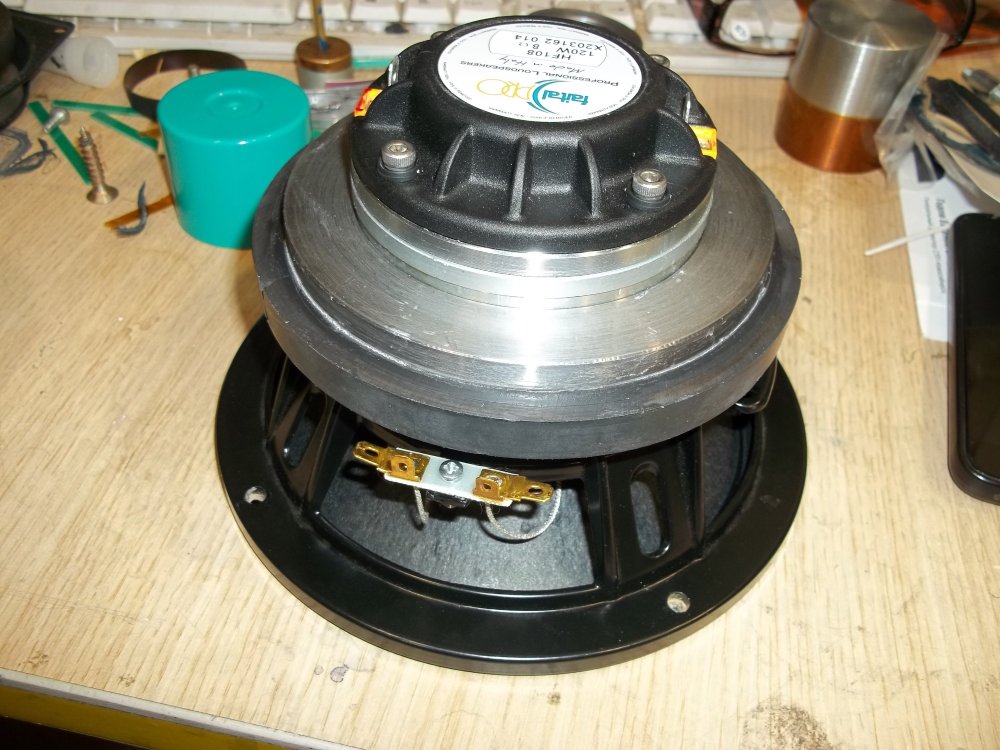

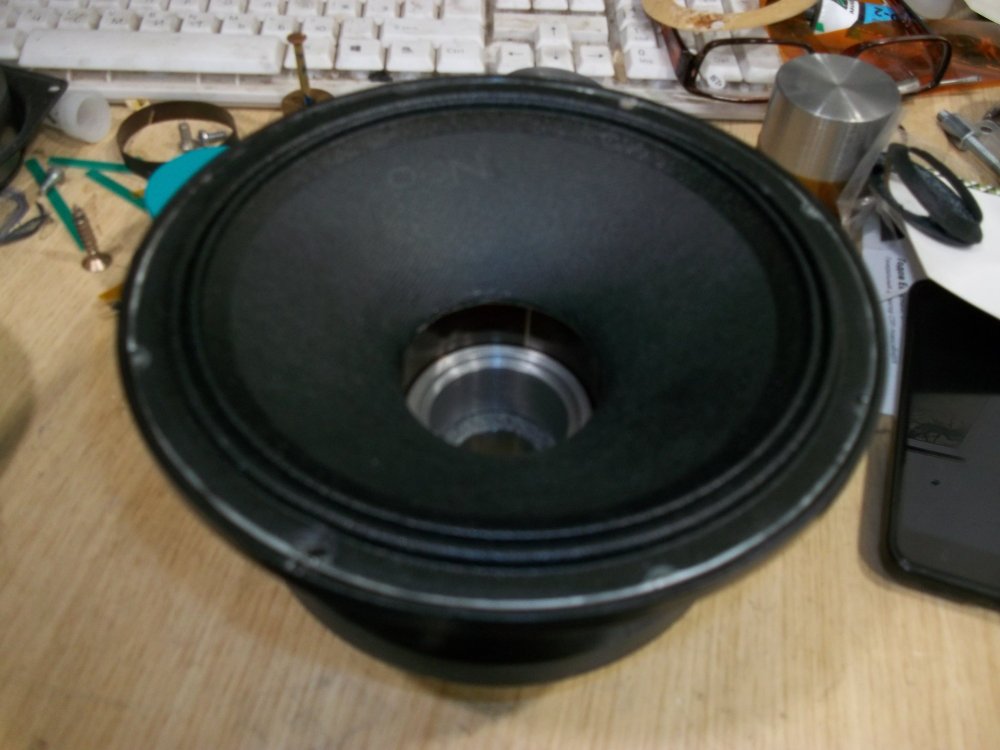

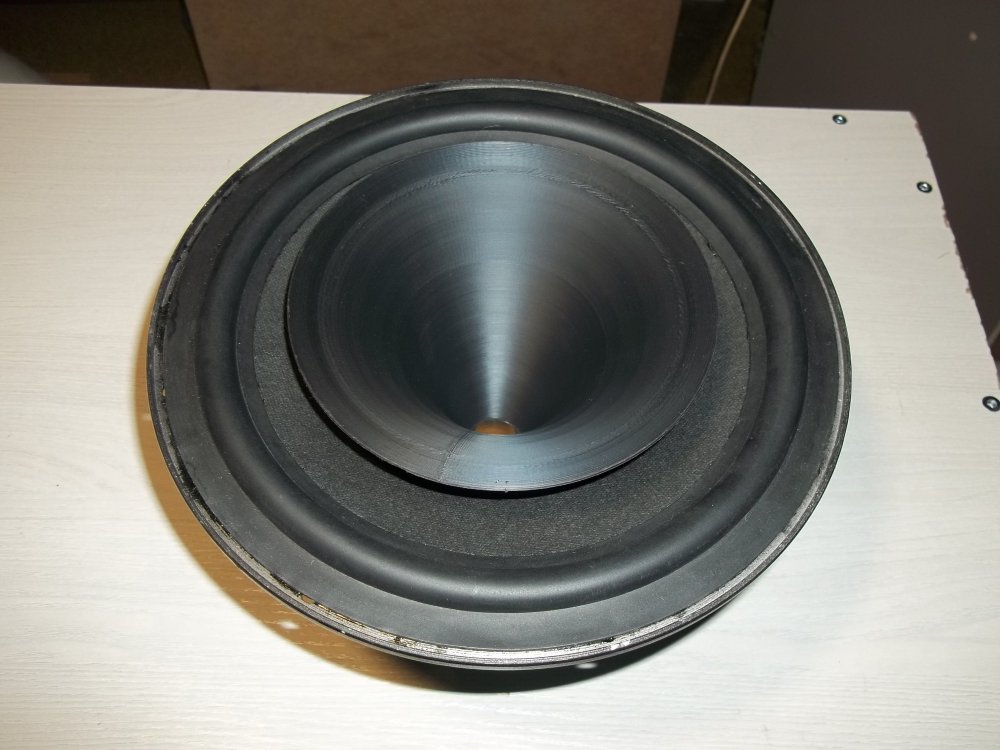

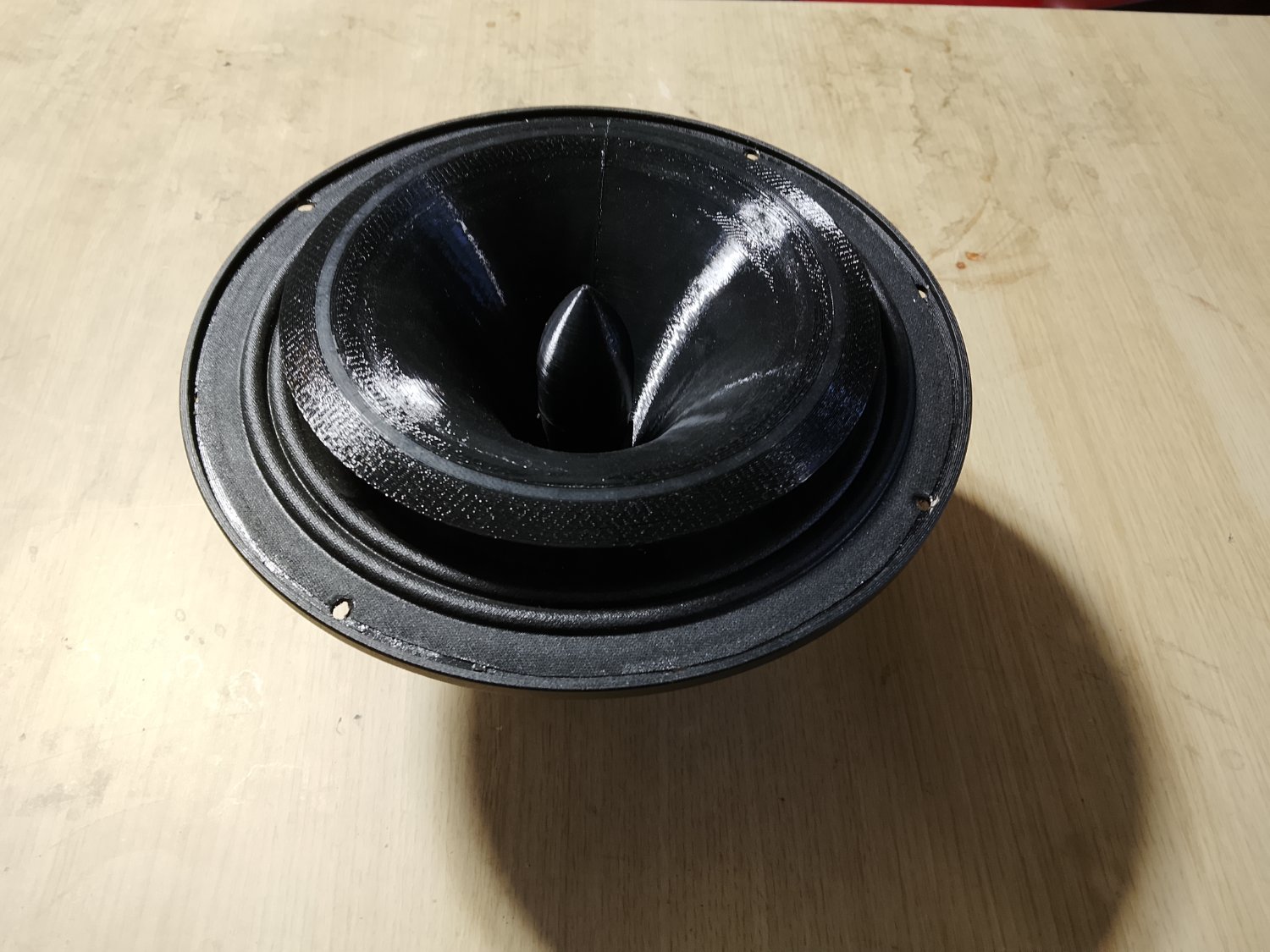

Фотографии макета 6,5. С АЧХ диффузорной части никаких проблем. Но не набрал чувствительности. Магнитную систему нужно поправить. И волновод не получился. Не пропечатывается. Тоже нужно поправить.100_4465.thumb.JPG.7c88dcae6ecd7f31853ca70bc8ae9192.JPG100_4464.thumb.JPG.1d37274772ad86e21cd977cdf8be9773.JPG

Posted

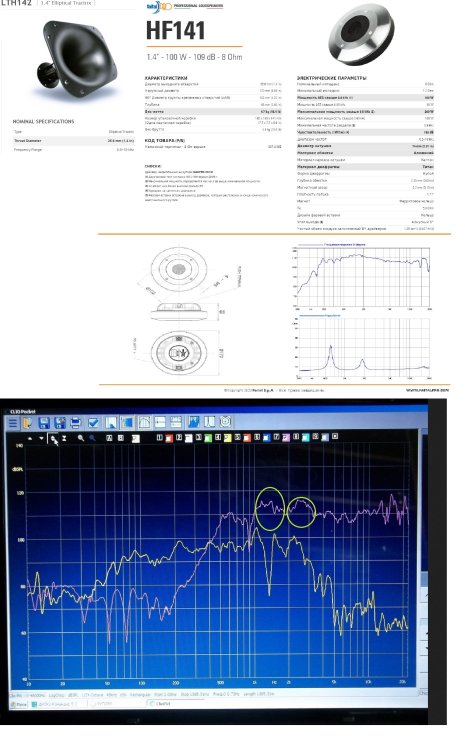

Возможно пригодится, выложил параметры от производителя, драйвер Faital HF141(1.4" - 8 Ohm) с рупором Faital PRO LTH142 имеет SPL 109 dB.

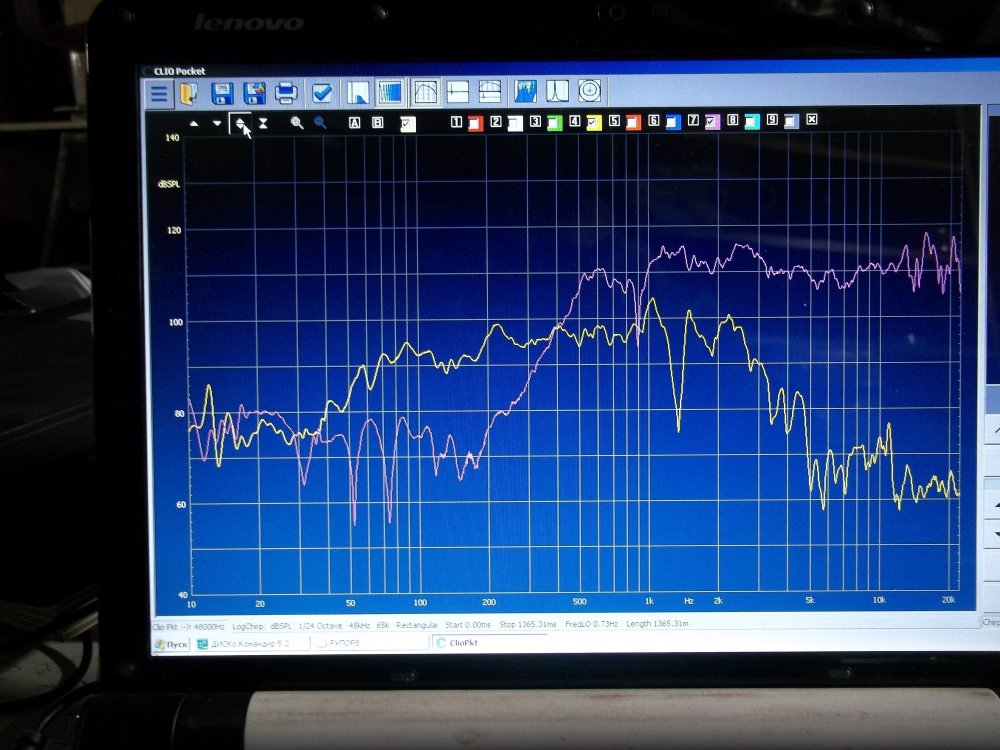

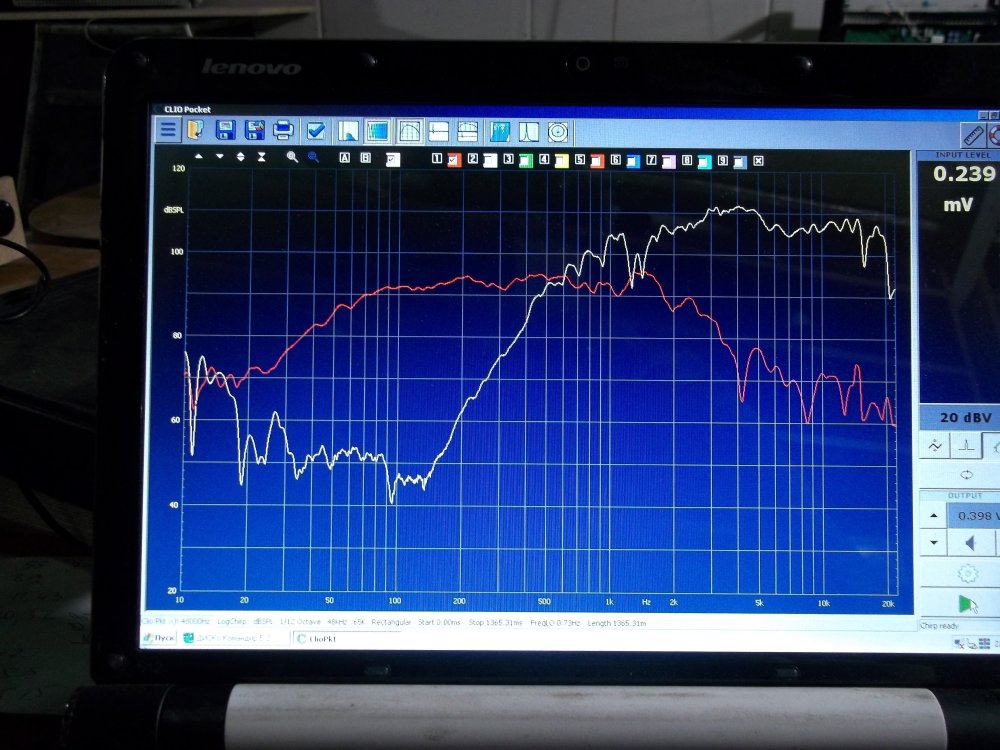

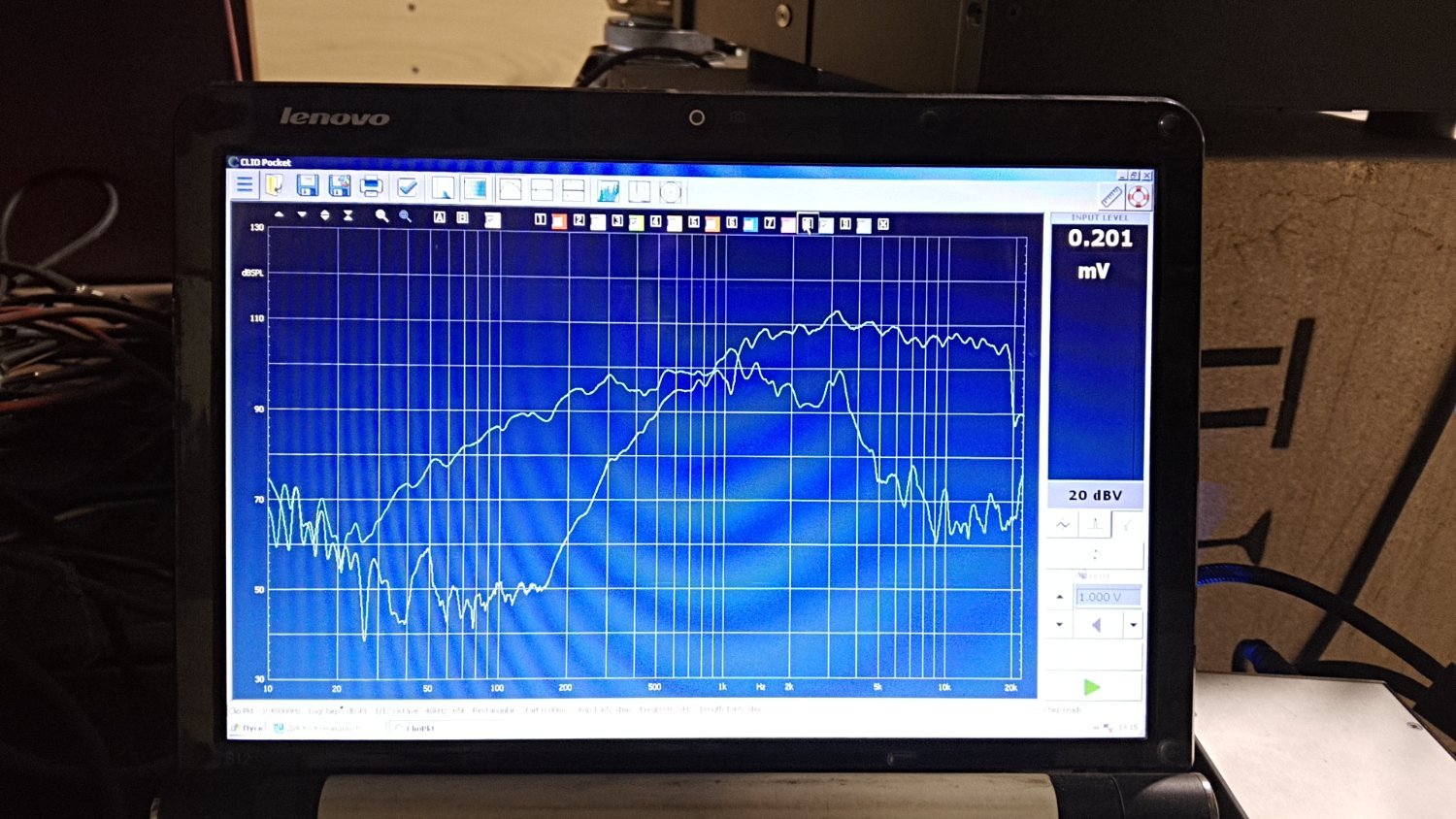

На фото замеров без аудио-кроссовера драйвера Faital HF141 в коаксиальном динамике 15" с неким рупором (Рупор изготовлен видимо на 3D принтере - неполированный?). На замерах есть горбы на АЧХ; на 1,5 кГц и 2,5 кГц с SPL 115 дБ, не говоря уже о бОльшем SPL на ВЧ даже с другой дудкой (что на замерах больше чем в мануале?). Такие горбыли обычно вызваны в других компрессионных драйверах, повышением импеданса - резонансах на СЧ (горб импеданса на частоте 1,8 кГц у драйвера Faital HF141,  вызывает на АЧХ горб в районе 2,5 кГц - задирает АЧХ), что заставляет драйвер гундосить в рупоре, как и другие драйвера в рупоре с такими горбами, горбы просто необходимо убирать для хорошего звучания - без гундосости . Горб импеданса на частоте 1,8 кГц у драйвера Faital HF141,  вызывает на АЧХ горб в районе 2,5 кГц? Странно это, замерьте реально импеданс драйвера Faital HF141, возможно в реальности у него повышение импеданса есть в районе 2,5 кГц, или у этого драйвера заменена диафрагма на другую.

Однозначно, горб на частоте 2,5 кГц нужно давить режекторным фильтром, или полосно-заграждающим фильтром, а избавиться от горба на частоте 1,5 кГц можно повысив частоту среза кроссовера в районе 1,2 кГц, что хорошо будет и для секции НЧ 15", ведь у него есть большой провал в районе 1,4 кГц, что значительно упрощает конструкцию кроссовера.

Субъективно, при ровной АЧХ компрессионного драйвера от 1000 Гц и до 20000 Гц, в рупоре на ВЧ чувствуется резковатость и размазанность - маловато воздуха но ВЧ есть, так как ВЧ замыливаются колебаниями СЧ в диафрагме - как у ШП. Поэтому лучше в этом коаксиале на драйвере Faital HF141  срезать все ВЧ после 8-и кГц и добавить третье звено на дополнительном ВЧ драйвере с 8 кГц со срезом 3-го порядка для натуральности звука.






  • Like (+1) 2
  • 4 weeks later...
  • 1 year later...
  • 2 weeks later...
Posted

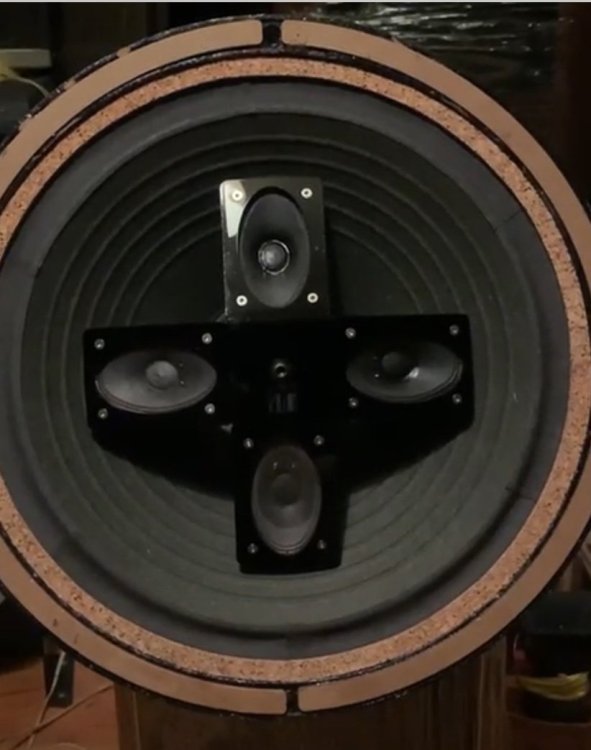

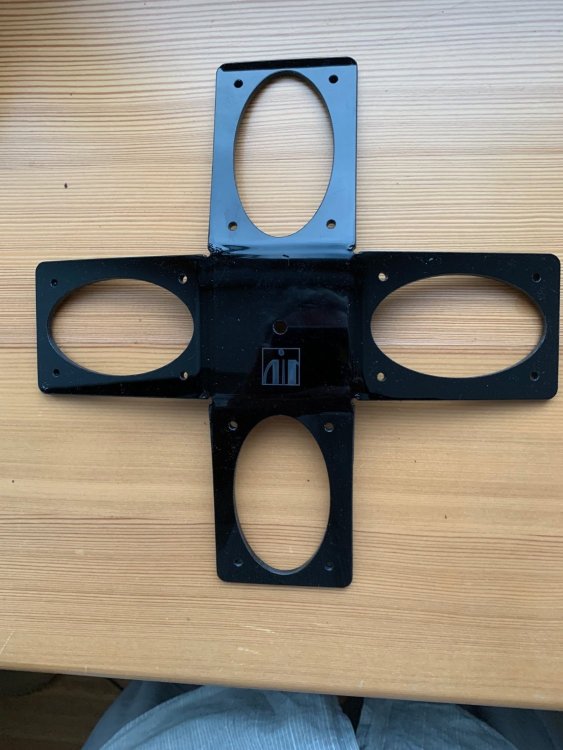

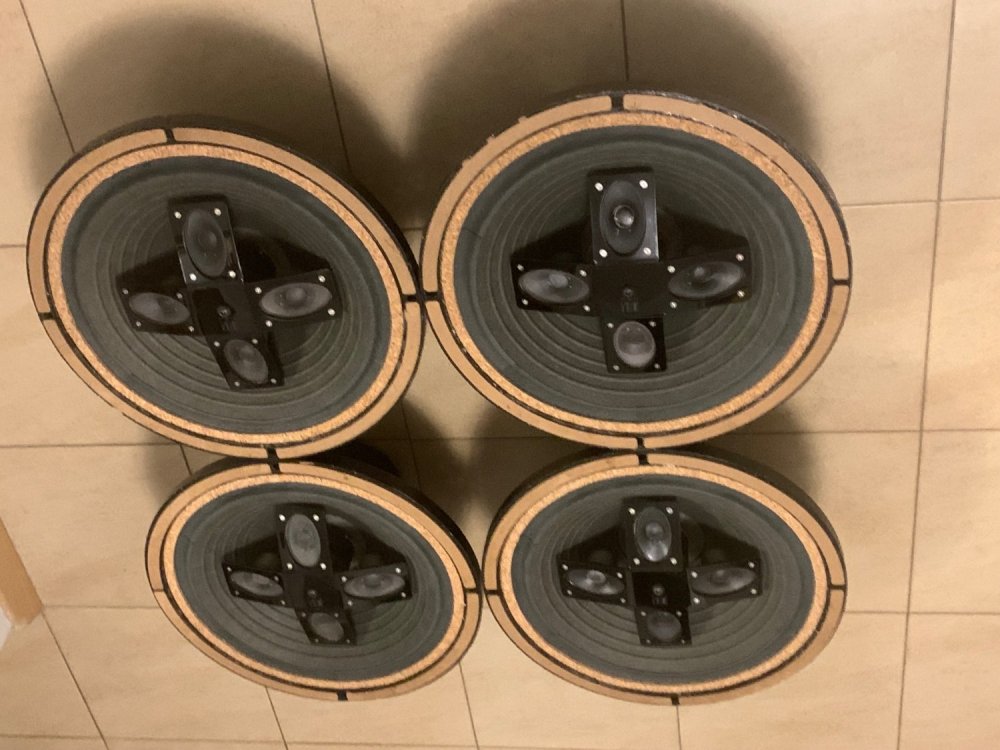

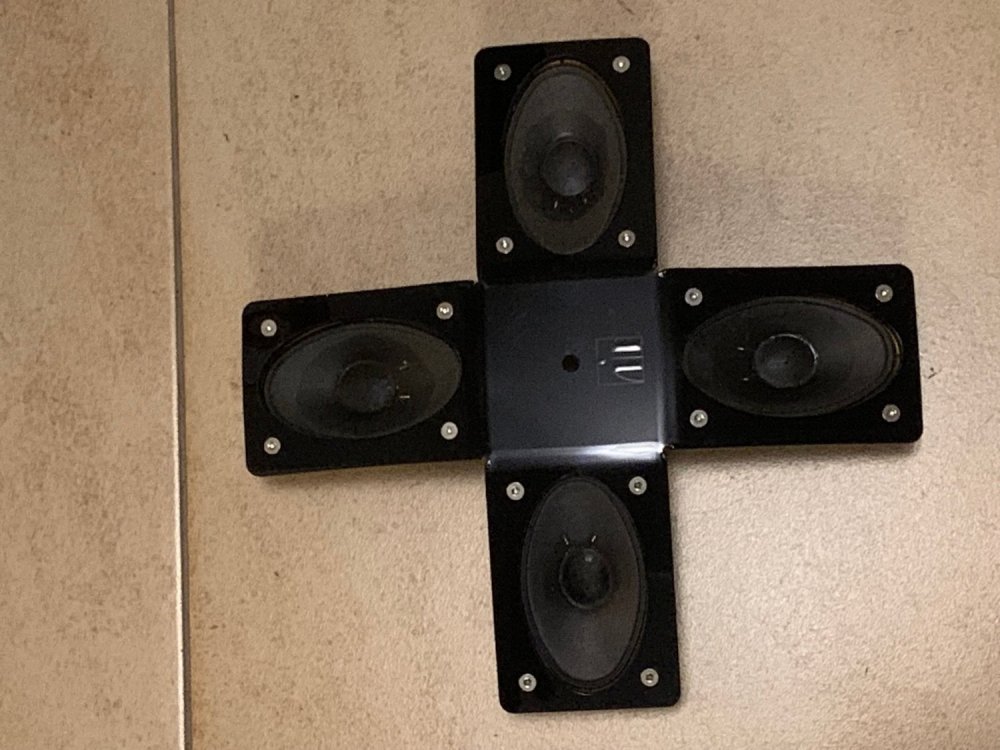

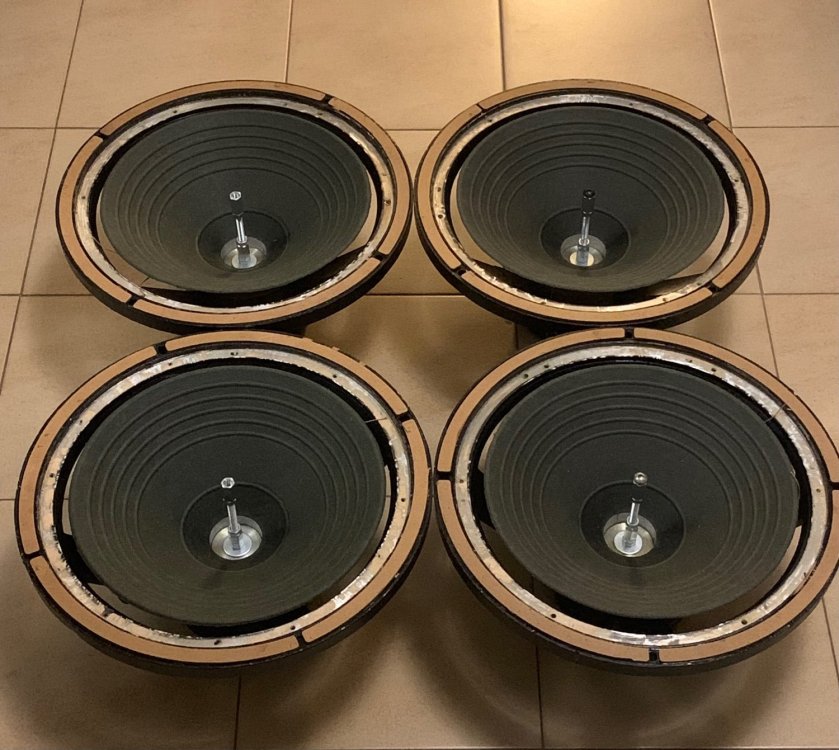

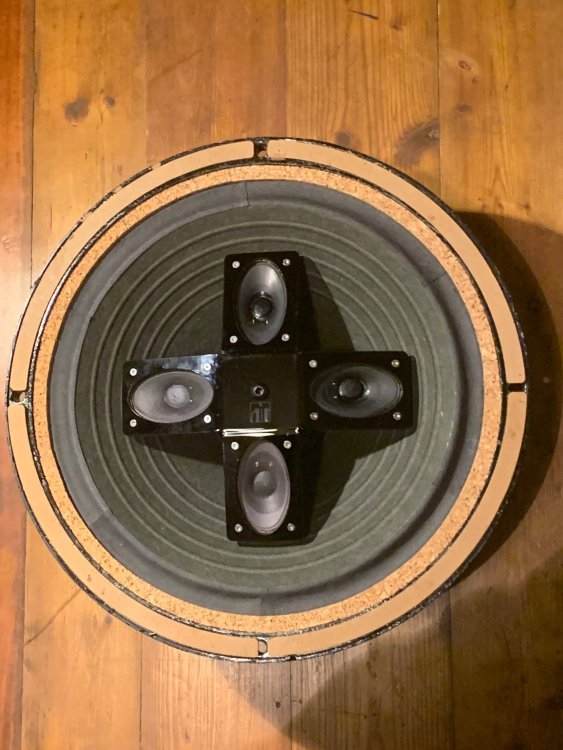

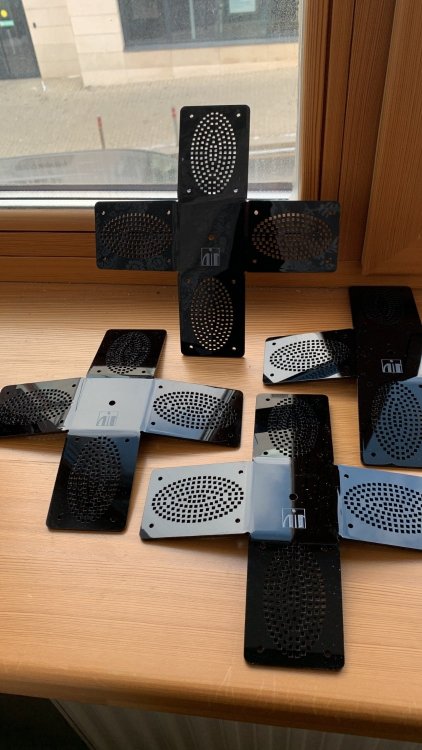

Поставил штанги для крепления крестовин с твиттерами , прослушал предварительно звучание основных диффузоров , очень доволен , есть и порода и детальность на середине ,и грудной тембр мужского голоса и певучесть женского🕺🌸


  • Like (+1) 1
Posted

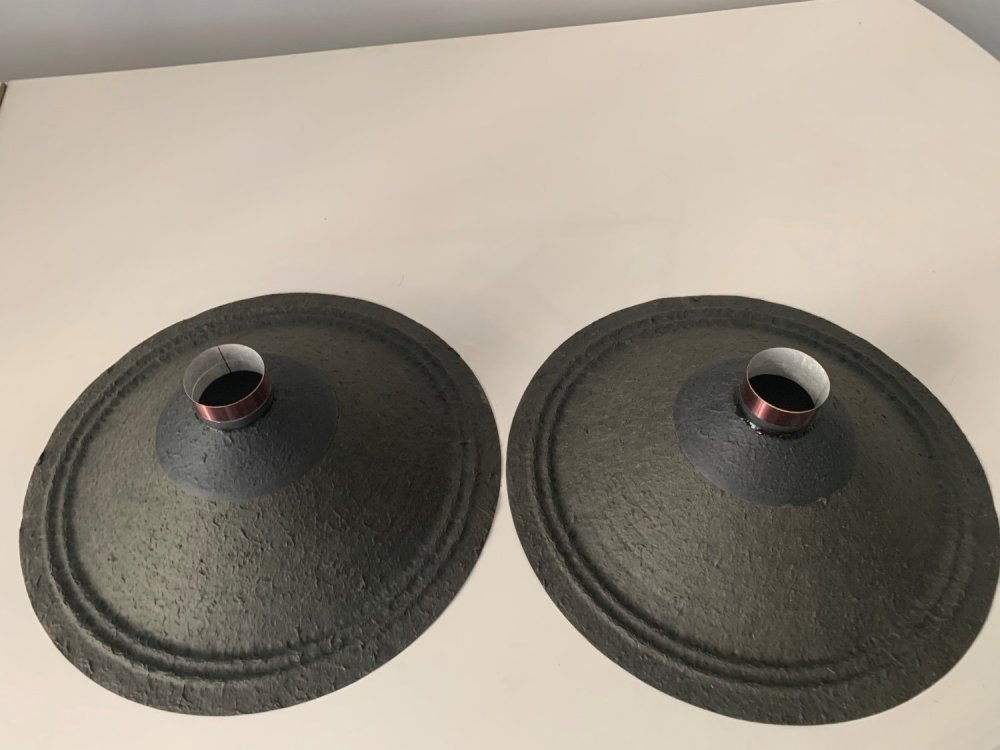

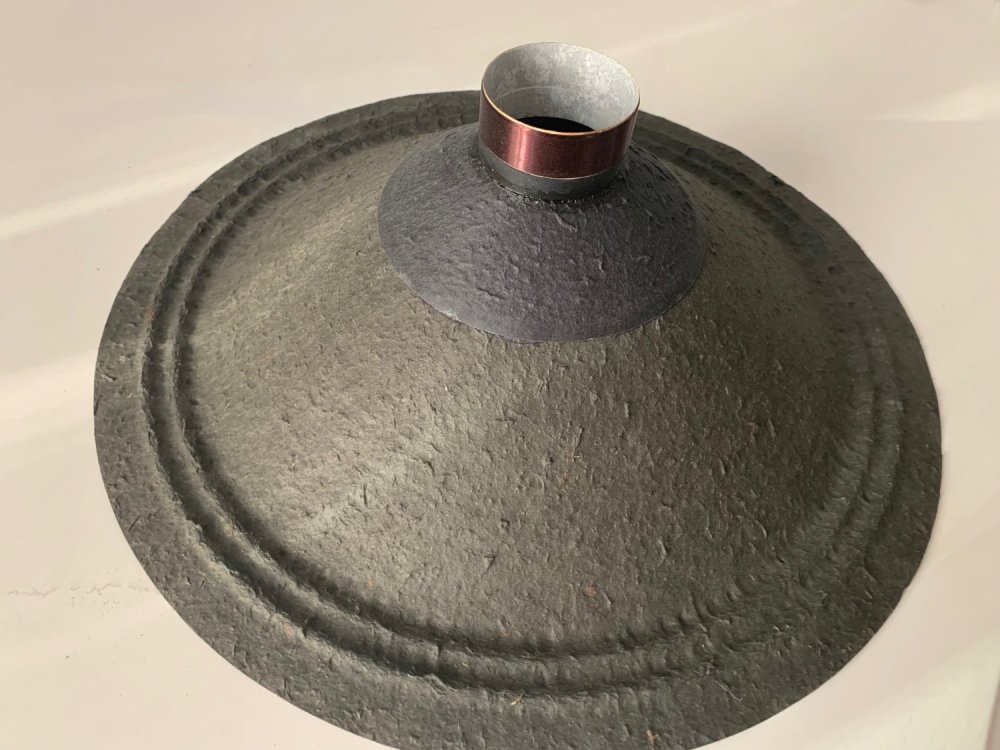

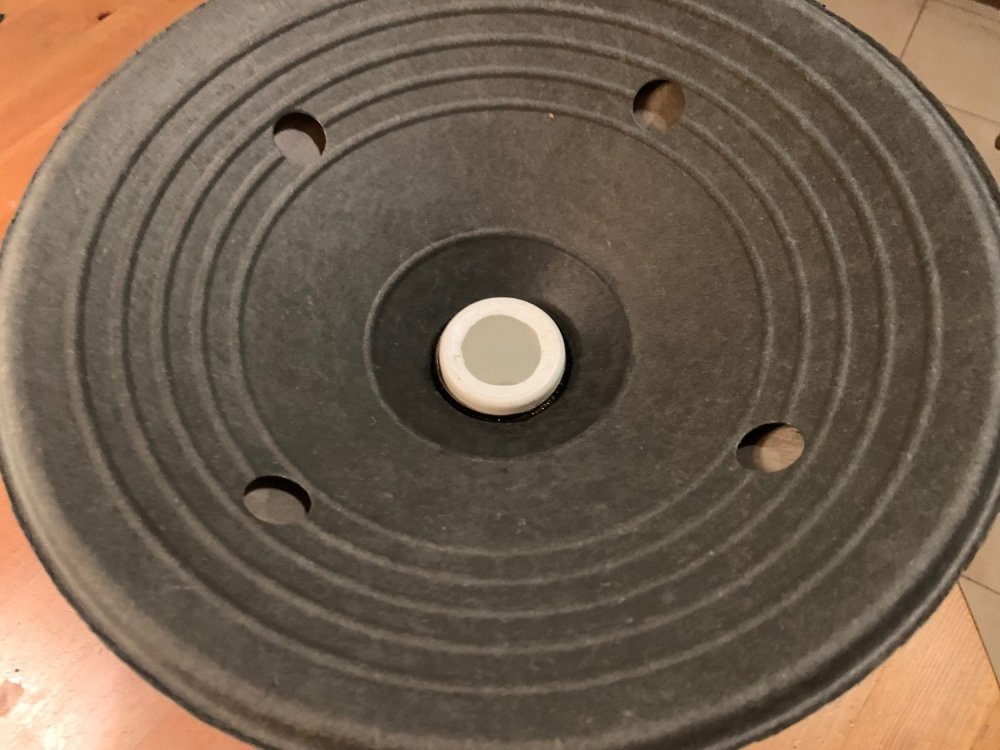

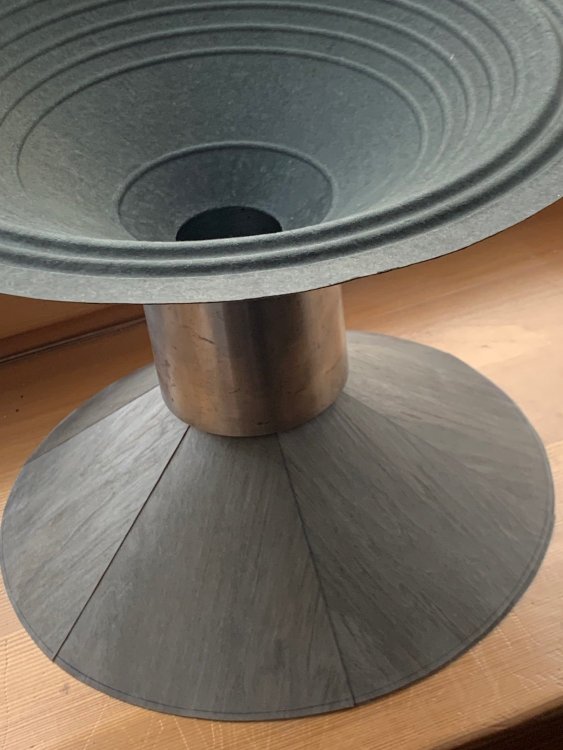

Характер звучания и породу диффузоров на средних частотах слышно уже без подвесов. И чем тяжелее подвесы тем больше они ухудшают качество.В Англии кое-кто это понимал.


Posted

От 2 кГц , запишу в сравнении с RCA LC1a когда будет готово .

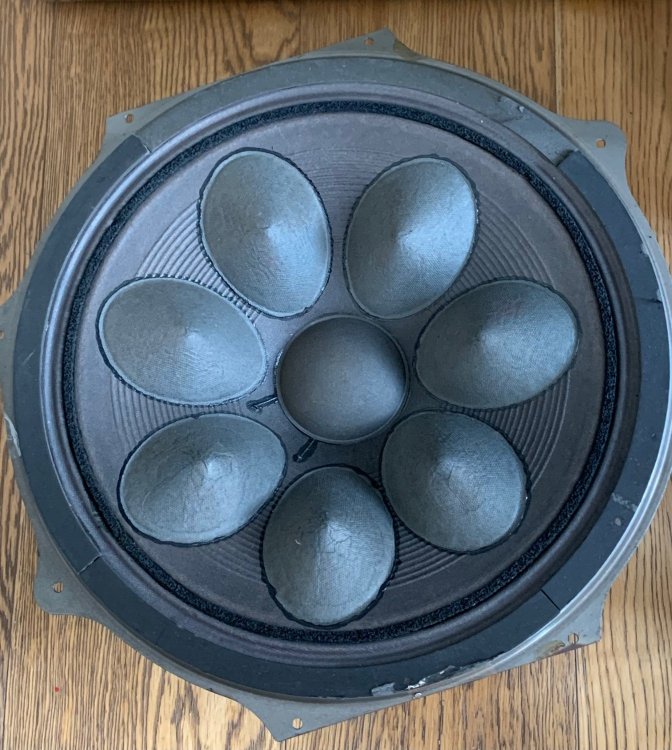

Кстати хотел сделать из 15” Victor коаксиалы , но передумал так как один Твитер звучит намного беднее 4х развернутых под углом .


Posted
8 часов назад, Urakoff сказал:

записал несколько роликов и отправил в Гонконг

Отправил в Гонконг ролики или динамики?

Posted

Отправил ролики , буду заказывать деревянные ящики для транспортировки.

Получил ответ.

Oh.....my god! This...this this absolutely world the best 15"Coaxial speaker😍👍🏼👍🏼👍🏼👍🏼👍🏼👍🏼

Unbelievable how the sound is sososo good and real plus full of my most wanted to of the magic harmonic


  • Like (+1) 1
Posted

Заметил интересный эффект, классическая музыка когда динамик звучит в другой комнате захватывает как джин из бутылки , напоминает эффект Оркестра из оркестровой ямы…:жаль , что не получается выкладывать видео☹️🎶


  • Like (+1) 1
  • 4 months later...
Posted
В 16.10.2024 в 02:15, Urakoff сказал:

Заметил интересный эффект, классическая музыка когда динамик звучит в другой комнате захватывает как джин из бутылки , напоминает эффект Оркестра из оркестровой ямы…:жаль , что не получается выкладывать видео☹️🎶


Надо запаздывание по ВЧ вводить. Иначе высокие опережают. В дальней комнате это выполняется.

  • Like (+1) 1
  • 4 weeks later...
Posted
В 17.02.2025 в 17:19, Сергей А сказал:

Надо запаздывание по ВЧ вводить. Иначе высокие опережают. В дальней комнате это выполняется.

Это кстати было главной ошибкой у Балаева он сделал все наоборот , увеличил запаздывание на басах.:smile-54:
